线材测试机作业指导书一、引言线材测试机是一种用于测试线材电性能和质量的专业设备。
本作业指导书旨在帮助操作员正确使用线材测试机，并且按照正确的步骤进行测试，以确保测试结果的准确性和可靠性。
二、设备概述线材测试机由控制台和测试台组成。
控制台包括电源开关、测试模式选择开关、屏幕显示屏等。
测试台上有测试针脚、测试夹具等元件。
三、操作步骤1. 准备工作在开始测试之前，需要进行以下准备工作：a. 检查设备的供电情况，确保电源稳定并连接正常；b. 确保设备连接的线材无损坏并正确连接到测试针脚或测试夹具上；c. 确保设备的测试模式选择开关设置正确。
2. 设备启动a. 打开电源开关，确保设备开始供电并进入工作状态；b. 屏幕显示屏上会显示设备的初始化界面，在界面上确认设备的各项参数设置是否正确。
3. 测试设置a. 根据需要，在设备的屏幕显示屏上选择相应的测试模式，例如电阻测试、电容测试等；b. 根据线材的规格和要求，设置相应的测试参数，如测试电流、测试电压等。
4. 线材测试a. 将需要测试的线材正确连接到测试针脚或测试夹具上；b. 按下测试开始按钮，设备会开始进行测试；c. 在屏幕显示屏上观察测试结果，确保测试数值的准确性；d. 完成测试后，将测试结果记录下来并保存。
5. 设备关闭a. 在测试完成后，按下设备的关闭按钮，确保设备停止工作并断开电源供应；b. 清理并整理测试现场，确保设备和周围环境的整洁。
6. 故障排除a. 如果在测试过程中出现设备故障或其他异常情况，操作员应立即停止测试并断开电源供应；b. 在排除故障之后，重新进行准备工作并重新开始测试。
四、注意事项1. 操作员应严格按照操作步骤进行测试，避免操作失误；2. 在进行测试之前，确保线材和测试针脚或测试夹具无损坏，以免影响测试结果；3. 在测试过程中，注意设备的运行状态和测试结果的准确性，及时记录测试数据；4. 当设备出现故障或其他异常情况时，操作员应立即采取措施停止测试并进行故障排除；5. 在操作过程中，注意设备的保养和维护，定期进行清洁和检查。

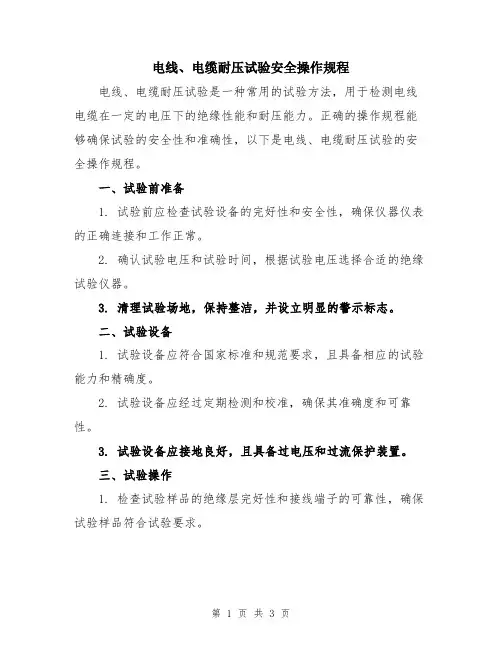

电线、电缆耐压试验安全操作规程电线、电缆耐压试验是一种常用的试验方法，用于检测电线电缆在一定的电压下的绝缘性能和耐压能力。
正确的操作规程能够确保试验的安全性和准确性，以下是电线、电缆耐压试验的安全操作规程。
一、试验前准备1. 试验前应检查试验设备的完好性和安全性，确保仪器仪表的正确连接和工作正常。
2. 确认试验电压和试验时间，根据试验电压选择合适的绝缘试验仪器。
3. 清理试验场地，保持整洁，并设立明显的警示标志。
二、试验设备1. 试验设备应符合国家标准和规范要求，且具备相应的试验能力和精确度。
2. 试验设备应经过定期检测和校准，确保其准确度和可靠性。
3. 试验设备应接地良好，且具备过电压和过流保护装置。
三、试验操作1. 检查试验样品的绝缘层完好性和接线端子的可靠性，确保试验样品符合试验要求。
2. 首先进行预试验，将试验电压缓慢加至额定电压的一半，并保持试验时间不少于5分钟。
观察试验样品是否存在异常情况，如有异常应立即停止试验。
3. 建立试验电压，将试验电压缓慢加至额定电压，并保持试验时间不少于15分钟。
同时观察试验样品的表面情况和试验仪表的指示情况。
4. 试验期间应密切观察试验样品的温度变化情况，如发现试验样品温度异常上升，应立即停止试验。
5. 试验结束后，将试验电压逐渐降至零并切断试验电源。
待试验样品恢复到室温后，进行绝缘电阻测量，确保试验样品绝缘状态正常。
6. 试验过程中，严禁触摸试验样品和试验设备。
若试验设备出现异常情况，应及时报告并寻求专业技术人员的帮助。
四、试验记录和报告1. 试验过程中，应记录试验的电压、时间和试验样品的温度变化情况。
2. 如发现试验样品有异常情况或试验过程中发生故障，应及时记录详细情况，并进行分析和评估。
3. 试验结束后，应将试验数据整理成试验报告，并保存在试验档案中，以备后续参考和使用。
五、安全注意事项1. 在试验过程中，应戴好绝缘手套和绝缘鞋，穿戴合适的防静电衣物，确保试验人员的安全。

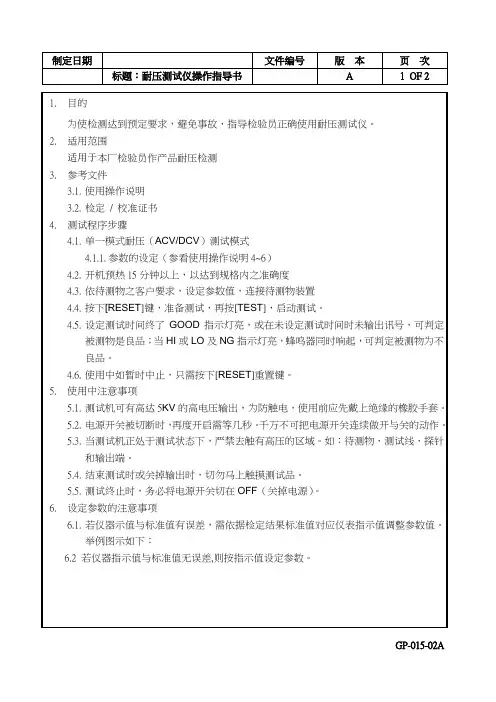

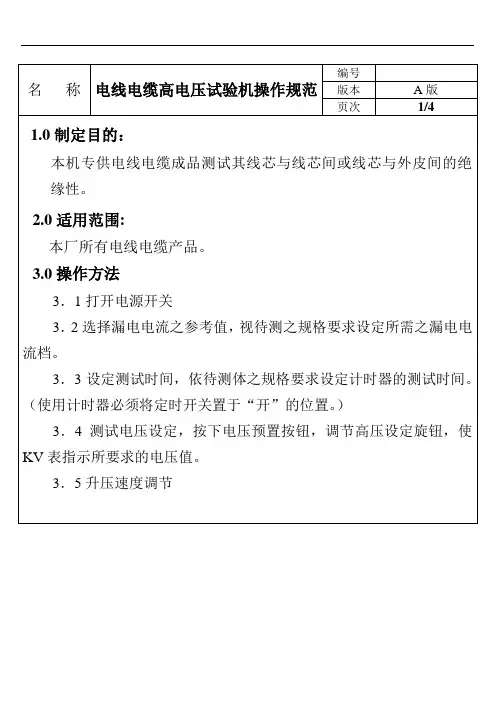

1.目的
为使检测达到预定要求，避免事故，指导检验员正确使用耐压测试仪。
2.适用范围
适用于本厂检验员作产品耐压检测
3.参考文件
3.1.使用操作说明
3.2.检定/ 校准证书
4.测试程序步骤
4.1.单一模式耐压（ACV/DCV）测试模式
4.1.1.参数的设定（参看使用操作说明4~6）
4.2.开机预热15分钟以上，以达到规格内之准确度
4.3.依待测物之客户要求，设定参数值，连接待测物装置
4.4.按下[RESET]键，准备测试，再按[TEST]，启动测试。
4.5.设定测试时间终了GOOD指示灯亮，或在未设定测试时间时未输出讯号，可判定
被测物是良品；当HI或LO及NG指示灯亮，蜂鸣器同时响起，可判定被测物为不
良品。
4.6.使用中如暂时中止，只需按下[RESET]重置键。
5.使用中注意事项
5.1.测试机可有高达5KV的高电压输出，为防触电，使用前应先戴上绝缘的橡胶手套。
5.2.电源开关被切断时，再度开启需等几秒。
千万不可把电源开关连续做开与关的动作。
5.3.当测试机正处于测试状态下，严禁去触有高压的区域。
如：待测物、测试线、探针
和输出端。
5.4.结束测试时或关掉输出时，切勿马上触摸测试品。
5.5.测试终止时，务必将电源开关切在OFF（关掉电源）。
6.设定参数的注意事项
6.1.若仪器示值与标准值有误差，需依据检定结果标准值对应仪表指示值调整参数值。
举例图示如下：
6.2 若仪器指示值与标准值无误差,则按指示值设定参数。
电线、电缆耐压试验安全操作规程范本1.试验目的：电线、电缆耐压试验是为了检测其绝缘强度和耐电压能力，保障其安全可靠使用。
本规程旨在确保试验操作过程中的安全性。
2.试验前的准备工作：2.1 确认试验设备和试验方法符合相关标准要求；2.2 检查试验设备的接地良好，无漏电现象；2.3 确保试验设备和场地的通风良好；2.4 充分了解试验对象的技术要求和试验方法。
3.试验操作步骤：3.1 将试验样品正确接入试验设备；3.2 根据试验要求调整试验设备的电压和试验时间；3.3 启动试验设备，使电压缓慢升高，确保试验样品无损坏；3.4 监测试验样品的电压和电流变化，注意观察试验样品的表面情况；3.5 若试验样品存在异常情况，立即停止试验，并记录相关现象。
4.试验安全注意事项：4.1 试验过程中，严禁将手插入试验设备中；4.2 试验设备启动后，禁止在周围放置易燃、易爆物品；4.3 试验现场应保持整洁，不得堆放障碍物；4.4 试验操作人员须佩戴绝缘手套和鞋套，并戴好安全帽；4.5 当试验设备发出异常声音或冒烟时，应立即停止试验，并及时报修。
5.试验结束后的处理：5.1 停止试验设备运行，切断电源；5.2 拆卸试验样品，清理试验设备及试验现场；5.3 检查试验设备是否存在故障，及时进行维修；5.4 试验数据的记录和整理。
6.试验数据的记录：6.1 记录试验样品的基本信息，包括型号、规格、编号等；6.2 记录试验设备的基本信息，包括设备型号、厂家、出厂日期等；6.3 记录试验的电压、电流、时间等参数；6.4 记录试验过程中的异常情况，以及相关处理措施；6.5 试验结果的分析和评价。
7.应急处理：7.1 如发生人员触电事故，应立即切断电源，进行心肺复苏等急救措施；7.2 如发生火灾或其他紧急情况，应采取灭火或疏散人员的应急措施；7.3 发生事故后，应立即报告上级主管部门，并进行事故调查和处理。
8.安全培训和定期检查：8.1 对参与试验操作的人员进行安全培训，确保其掌握试验操作规程和安全操作要点；8.2 定期检查试验设备的安全性能，保障设备的正常运行；8.3 定期开展安全检查和隐患排查，确保试验现场的安全。
精密线材测试机安全操作及保养规程一、前言精密线材测试机是一种用于测试金属线材和合金线材的机器。
它具有高精度、高稳定性、高可靠性等优点，被广泛应用于电线电缆、汽车制造、军工等领域。
本文档是针对精密线材测试机的安全操作及保养规程，为确保机器的正常运行、延长机器寿命、保证操作者人身安全提供指导性的方法和措施。
二、安全操作规程1. 环境要求在使用精密线材测试机时，应注意周围环境的清洁度和通风情况。
工作地点应保持干燥、清洁、通风等。
不应该在过于潮湿、温度较高的环境中工作。
同时，周围不应有易燃或易爆物品。
2. 设备要求在使用精密线材测试机时，应确保设备符合相关安全标准，各部件均处于正常状态，无破损、漏电、松动现象。
同时应确保机器的接地良好。
3. 操作人员要求使用精密线材测试机的操作人员必须是经过培训和考核的专业人员，必须按照操作规程进行操作，不得擅自更改机器参数，不得进行未经授权的拆卸、维修等操作。
4. 操作规程操作人员在使用精密线材测试机之前，必须对机器进行检查，确认各部件均处于正常状态。
(1)打开机器电源：确认电源开关处于关机状态，按下电源开关，待机器自检完成后，电源指示灯变绿色，即可进行操作。
(2)安装试样：将试样根据规定方法固定好，并确认试样与夹具接触良好。
(3)进行测试：按下测试按钮，机器即进入测试状态，对试样进行拉伸测试。
(4)完成测试：测试完成后，按下停止按钮，机器停止工作，并自动记录测试结果。
(5)关闭机器：确认试样已卸下，按下电源开关，待灯亮停止后，断开电源。
5. 注意事项使用精密线材测试机时，操作人员应注意以下事项：(1)禁止将手放入试样夹具之间，以免钳顶夹紧手。
(2)禁止试样过长或过短，以避免悬空或卡住引起安全事故。
(3)在进行试样拉伸测试时，应确保试样在比较大的长度范围内进行测试，以免试样未能正确破坏。
三、保养规程1. 日常保养(1)清洁机器：定期用软布擦拭机器外壳、操作面板等部位，以免灰尘进入机器内部损坏机器。
页码(Page)
33A
修改记录
增加测试方式
2012.8.30
2.测试治具.
杨亚军2012.8.30
制定
审核核准修改说明
日期
1.8688测试机.使用工具
1.上工位制品.
使用物料
1.测试条件存档后测试机不可随意调试,且测试过程中,每隔2小时要用标准测试样品对测试机进行确认一次.
2.测试过程中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善.接点图严格按照图三所示
3.作业员要测试仔细，不可将不良品流入下工站.
注意事项
1.依工程蓝图要求的测试条件对测试机进行参数设定，然后拿标准样品线对照接点表来确认测试治具是否OK.OK后由IPQC再次确认并存入档案.
2.取1PC制品,将各CONN插入对应的治具中,此时测试机进行自动测试,当测试机发出“滴滴”的声音时,表示良品,良品显示“PASS”绿色灯会亮,不良品显示“FAIL”红色灯会亮.
3.测试条件：DC:300V/10ms.绝缘:10兆欧,导通:2欧姆
4.测试完后，不良品贴上电气不良标签，放入指定不良品盒内，然后记录到不良报表上,良品整齐摆放到作业台面上，以利后续工站作业.
作业图示作业步骤
A1
版本(REV)
测试2
工站名称
SOP-EN-1240
文件编号作业指导书(S.O.P)
CU04B78-C1适用机种图一
良品显示
图二
图三
绿色
白色地线
板
绿色
白色黑色。

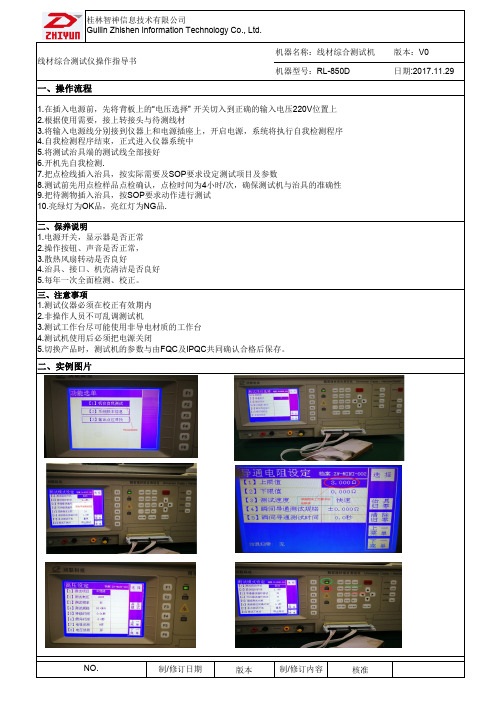

线材综合测试仪操作指引一、相关机键位置说明（正面）：1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键，配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。
三、功能与测试范围：3.1功能：短路、断路、错位及绝缘。
3.2测试范围：（1）导通阻抗：0.01Ω～50Ω; (2)绝缘阻抗：5M Ω～500M Ω（3）高压测试电压：200～700V DC四、设定：4.1导通阻抗设定：按下COND 键后，LCD 荧幕会显示出原来的设定值，如欲更改时，则按“←”或“→”键即可选择0.1Ω～50kΩ的导通阻抗值。
4.2绝缘阻抗设定：按下Hipot 键后，LCD 荧幕会显示出原来的设定值，第三项为绝缘值，如欲更改直接输入5MΩ～500MΩ或OFF（不作测试）的绝缘阻抗值。
4.3电压设定：按下Hipot键后，LCD荧幕会显示出原来的设定值，如欲更改直接输入200～700V DC的测试电压值，第二项为时间值设定，如欲更改直接输入时间值即可。

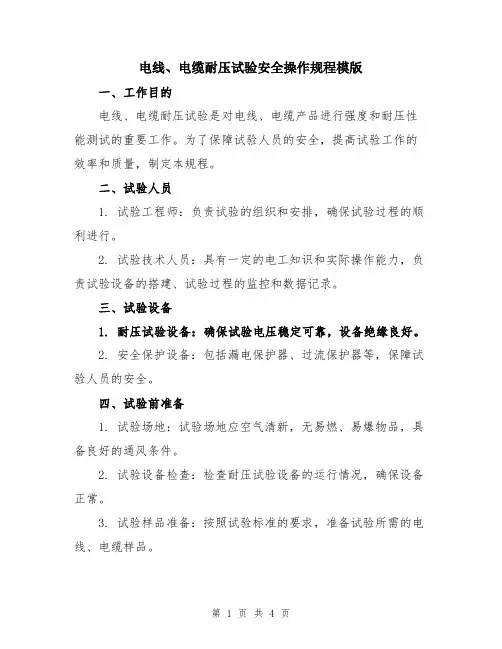

电线、电缆耐压试验安全操作规程模版一、工作目的电线、电缆耐压试验是对电线、电缆产品进行强度和耐压性能测试的重要工作。
为了保障试验人员的安全，提高试验工作的效率和质量，制定本规程。
二、试验人员1. 试验工程师：负责试验的组织和安排，确保试验过程的顺利进行。
2. 试验技术人员：具有一定的电工知识和实际操作能力，负责试验设备的搭建、试验过程的监控和数据记录。
三、试验设备1. 耐压试验设备：确保试验电压稳定可靠，设备绝缘良好。
2. 安全保护设备：包括漏电保护器、过流保护器等，保障试验人员的安全。
四、试验前准备1. 试验场地：试验场地应空气清新，无易燃、易爆物品，具备良好的通风条件。
2. 试验设备检查：检查耐压试验设备的运行情况，确保设备正常。
3. 试验样品准备：按照试验标准的要求，准备试验所需的电线、电缆样品。
4. 试验记录表准备：准备试验的记录表，包括试验日期、试验样品信息、试验参数等详细信息。
五、试验操作流程1. 连接试验设备：将试验设备与电源连接，确保连接可靠。
接地线应正确连接。
2. 样品准备：将试验样品连接到试验设备上，确保连接牢固。
3. 设置试验参数：根据试验标准的要求，设置试验电压、试验时间等参数。
4. 检查安全保护设备：确保安全保护设备正常工作，如漏电保护器、过流保护器等。
5. 开始试验：启动试验设备，开始进行耐压试验。
6. 监控试验过程：试验过程中，试验技术人员应密切关注试验设备的运行情况，确保试验过程顺利进行。
7. 记录试验数据：记录试验过程中的数据，包括试验电压、试验时间、试验结果等。
8. 结束试验：试验时间到达后，关闭试验设备，拆除试验样品。
9. 整理试验场地：将试验场地恢复整洁，清理试验设备。
10. 归档试验记录：将试验记录整理并归档，方便以后查阅。
六、安全注意事项1. 试验人员应穿戴好劳动保护用品，如安全鞋、防护手套等。
2. 试验人员应事先了解试验设备的运行原理和操作方法，确保操作无误。
线材测试机作业指导书一、概述线材测试机是一种用于对线材进行检测和测试的设备。
本指导书旨在提供对线材测试机操作步骤的详细说明，以确保正确、高效地进行线材测试。
二、设备准备1. 确保线材测试机处于稳定的工作环境，并接通电源。
2. 检查设备各部件是否完好无损，并保证所有线缆连接正确可靠。
3. 确保测试机上的测试软件已正确安装并更新到最新版本。
三、测试准备1. 将待测试的线材正确连接至测试机的相应接口上。
2. 根据测试要求，选择相应的测试参数和测试方法。
3. 如果需要使用外部设备辅助测试，如终端设备或示波器，确保其连接跟线材测试机正确。
四、测试步骤1. 打开线材测试机的电源，确保设备正常开机并进入主界面。
2. 在测试软件中选择相应的测试项目和测试参数，如导通测试、电阻测试、绝缘测试等。
3. 根据测试要求，进行相应的标定和校准操作，确保测试结果准确可靠。
4. 开始测试，在测试软件中启动相应的测试程序，等待测试结果显示。
根据需要，可以对测试结果进行进一步处理和分析。
5. 完成测试后，保存测试数据和测试报告，便于后续分析和记录。
6. 关闭线材测试机的电源，清理测试现场并妥善保管测试设备和线材。
五、注意事项1. 操作前请先阅读并理解本指导书，熟悉线材测试机的使用方法和操作步骤。
2. 操作时请佩戴防护设备，如防静电手套。
3. 确保测试环境整洁干净，避免灰尘和杂物干扰测试结果。
4. 遵循设备使用说明，注意正常的操作顺序和方法，以免造成设备损坏或人身伤害。
5. 若发现设备故障或异常情况，请及时停止测试，并联系维修人员进行检修。
六、常见故障解决方法1. 若线材测试机无法正常启动，检查电源连接是否松动或损坏，确保电源供应正常。
2. 若测试结果异常，检查线材的连接是否正确，确保接触良好以及无损坏。
3. 若出现测试软件崩溃或无响应的情况，尝试重新启动软件或更新至最新版本。
七、保养与维护1. 定期清理设备表面和接口上的灰尘和杂物，确保设备正常运行。
线材摇摆试验操作规范一、目的规范操作员对摇摆试验机的操作方法，通过摇摆试验以验证线材承受摇摆测试的能力,确保来料能够满足我司质量要求。
二、适用范围适用于公司线材来料检验及成品测试检验。
三、前期准备1.机台必须平稳放置于地面，连接好供电电源。
2.准备法码50g、100g、200g、300g、500g各六个3.试验前对线材进行外观及性能测试并编号.四、操作方法1.打开电源开关，此时电源开关指示灯亮。
2.调整摇摆弯曲角度：打开试验机的侧门，松开电机驱动臂与连杆的连接螺丝，转动驱动臂与连杆至水平位置，旋转移动滑槽里滑块的螺丝，使摆动机构上的指针指到试验所需要的角度，然后再将驱动臂与连杆的连接螺丝拧紧。
3.将测试样本被测一端穿过限位杆置放于夹具中间夹紧并短路，再将另一端的芯线连接在试验机的两极上，构成一个回路。
再检查六个指示灯有没有亮，如果不亮证明线路不通或没有接好，需要重新检查连接直至灯亮为止。
4.取所需吊重法码固定在线材上，高度位置视具体要求设置。
5.设置参数：5.1在操作面板上先按“SET”进入“设定画面”，5.1.1按“1”进入“分组计数设定”。
5.1.2按“-”、“1”、“0”、再按“OK”，6组反馈计数全部清零。
5.1.3按“-”、“1”，再按“UP”，6组反馈计数全部开启。
按“EXIT”退出“分组计数设定”。
5.2按“2”进入“功能参数设定”，5.2.1按“1”，进入警报设定，再按“UP”或“DOWN”，调整警报为“全断响”“单断响”“不响”5.2.2按“2”进入完成次数设定，按“0”再按“OK”，完成次数清零（重新开始新样品试验时须从零开始）5.2.3按“3”进入停止次数设定，根据需要输入次数，完成此次数时会自动停止。
5.3按“EXIT”退出到主画面。
6按“AUTO”进行自动运行，运行时可根据要求扭动旋扭调整频率（次/分钟）。
7试验完成后，关闭电源，取下被测样品并对线材的导体绝缘层及性能进行检测.。
线材测试机作业指导书第一篇：线材测试机是一种用于测试线材质量和性能的专用设备。
在线材的制造和应用领域中，线材测试机起着至关重要的作用。
本篇文章将为大家提供一份线材测试机的作业指导书，帮助大家正确地使用和操作线材测试机。
一、线材测试机的基本原理和结构线材测试机主要通过对线材的物理性能、电学性能和机械性能进行测试，以评估线材的质量和性能指标。
它包括了以下几个主要的测试项目：1.导体电阻测试：测试线材内导体的电阻值，由此评估线材的导电性能和传输能力。
2.绝缘电阻测试：测试线材的绝缘材料对电流的阻隔能力，以确定线材是否存在绝缘缺陷。
3.电容测试：测试线材的电容值，以评估线材的损耗和信号传输效果。
4.屏蔽性能测试：测试线材的屏蔽材料对外界干扰信号的阻隔能力，以确定线材的抗干扰能力。
线材测试机的基本结构包括测试电路、控制系统和显示系统。
测试电路通过接触线材的两端进行电学测试，控制系统负责控制测试过程中的参数和操作，显示系统用于显示测试结果和数据。
二、线材测试机的操作步骤1.准备工作：首先，将线材待测样品进行必要的处理，如去除表面污垢和氧化物。
然后，将待测样品正确接入线材测试机的测试接口。
注意检查接触是否牢固，无松动或断开的情况。
2.选择测试项目：根据测试需求，选择相应的测试项目进行测试。
可以参考线材测试机的使用说明书和相关标准，确定测试项目的参数和要求。
3.设置测试参数：根据测试项目的要求，设置线材测试机的相应参数。
包括测试电流、电压、频率等参数。
确保参数设置正确，以获取准确的测试结果。
4.开始测试：确认设置无误后，开始进行线材测试。
按下测试按钮或触发测试指令，线材测试机将开始进行相应的测试过程。
在测试过程中，注意观察测试指示灯和显示屏，确保测试进行正常。
5.记录和分析测试结果：测试完成后，线材测试机将自动显示测试结果。
将测试结果记录下来，并进行相应的数据分析和比对，以评估线材的质量和性能。
6.报告生成：根据测试结果和数据分析，生成测试报告。
线材与端子间拉力标准测试方法今天咱们来唠唠线材与端子间拉力标准的测试方法呀。
一、测试前的准备。
咱得先找个合适的工具，那就是拉力测试仪啦。
这就像我们做菜得先有锅一样重要呢。
然后呢，要确保测试的环境相对稳定，别在那种风一吹东西就晃悠的地方测试哦。
再说说线材和端子，要保证它们是正常的、没有损坏的。
要是线材本身就有裂口，或者端子已经变形了，那测试出来的结果肯定不准呀，就像一个人带病参加比赛，成绩肯定不能代表真实水平嘛。
二、测试过程。
把线材和端子连接好，就像给它们牵上手一样。
然后把拉力测试仪的夹具轻轻夹住线材，可别夹得太紧把线材夹坏了，那可就成了“暴力测试”啦。
开始慢慢施加拉力，这个速度要均匀，就像我们慢慢走路一样，不能突然跑起来。
一边拉一边看着测试仪上的数值，这个数值就是拉力的大小啦。
三、拉力标准。
不同的线材和端子组合是有不同的拉力标准的哦。
一般来说，生产厂家会给出一个参考值。
如果测试出来的拉力值小于这个参考值，那就可能存在连接不牢固的问题啦。
这就好比两个人牵手，轻轻一拉就松开了，那肯定关系不太紧密嘛。
要是拉力值太大，把端子或者线材拉坏了，那也不行哦。
这就像用力过猛把东西扯断了一样，是不符合要求的。
四、测试后的检查。
测试完了可别就拍拍屁股走人啦。
要仔细检查一下线材和端子，看看有没有变形、损坏之类的情况。
如果有，那这个测试结果可能就得重新考虑了。
宝子们，线材与端子间拉力标准测试其实不难，只要我们按照这些小步骤，细心一点，就能得到比较准确的结果啦。
这样就能保证我们的产品质量，让我们的小物件都能稳稳当当的工作呢。
嘻嘻。

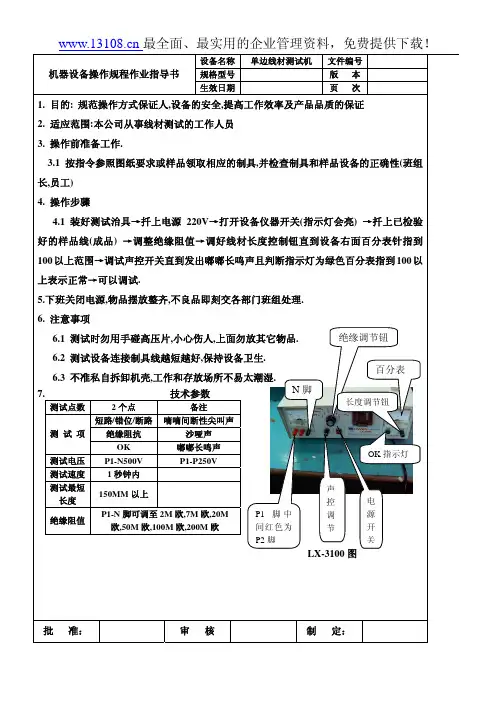

一、操作前准备工作. 1.1按指令依照图面及样品寻找相应的测试治具
1.2确定机体背面电源选择器(110V/220V)位置后将本机接上打开电源,显示屏显示”OK ”表示正常.
1.3 检查设备及制具样品的可靠性把需测线材扦上制具调试.
二、操作步骤
2.1 双头测试→准备工作→按”COND ”键导通阻抗设定→按”I.S ”键绝缘阻抗设定→按”V ”绝缘测试电压设定→按”TIME ”绝缘测试时间设定→按”AUTO ”键手动或自动扫描设定→按”DEEP ”键测试声音设定→按”DELAY ”键,测试速度设定→按”SINGLE ”键,灵敏度设定→按”READ ”键两次此时会显示两端接点A 。
B →按”TEST ”测试键,即可开始测试→”PASS ”的产品会嘟一声和亮绿灯,”NG ”不良品会滴答滴答刺耳的细声和亮红灯(各步设定值时可按”↑”或”↓”键调整)
2.2 单端点测试→单边标准线材接上制具→按”SINGLE ”键再按”STEP ”键→依照顺序使用探针接触第一条线端金属部分→按”STEP ”键会显示号码→依此类推(最多五十条线）→按”↑”或”↓”键检查接点号码是否符合标准线,如不是则重复上一步骤→按”TEST ”键然后依照顺序用探针接触线端→完成后显示”PASS ”将标线材拔出即可测试.
三、下班关闭电源物料,摆放整齐不良品及时处理.
四、注意事项
4.1电源110V/220V 应调到合理位置,通常接220V 电源.
4.2 测试板和接点需经常清洁,每半月需放太阳底下晒
4.3 不准私自拆卸机体外壳和工作存放场所不易太受潮，上面勿放杂物。
五、技术参数
测试点数 128点
测试项目 错位,短路/断路5K 欧～50 K 欧
导通阻值100～1 K 欧
绝缘阻抗200 K 欧～10M 欧
测试电压
5V 允许电容量
2WF(最大值) 测试速度
各测试项目1 秒钟内完成 错误显示 短路
断路 错位 绝缘 导通阻抗 SHORT OPEN WM IS COND
制订 审核 批准
文件主题：
文件编号: 修 订: 0 制订日期: 2019/12/6 页 1 数: 1/1
线材测试仪操作规范。
