线材电测机实用操作手册

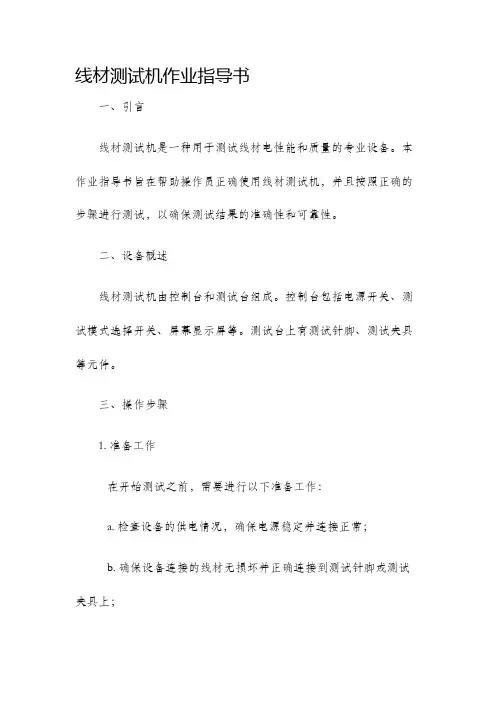

线材测试机作业指导书一、引言线材测试机是一种用于测试线材电性能和质量的专业设备。

本作业指导书旨在帮助操作员正确使用线材测试机，并且按照正确的步骤进行测试，以确保测试结果的准确性和可靠性。

二、设备概述线材测试机由控制台和测试台组成。

控制台包括电源开关、测试模式选择开关、屏幕显示屏等。

测试台上有测试针脚、测试夹具等元件。

三、操作步骤1. 准备工作在开始测试之前，需要进行以下准备工作：a. 检查设备的供电情况，确保电源稳定并连接正常；b. 确保设备连接的线材无损坏并正确连接到测试针脚或测试夹具上；c. 确保设备的测试模式选择开关设置正确。

2. 设备启动a. 打开电源开关，确保设备开始供电并进入工作状态；b. 屏幕显示屏上会显示设备的初始化界面，在界面上确认设备的各项参数设置是否正确。

3. 测试设置a. 根据需要，在设备的屏幕显示屏上选择相应的测试模式，例如电阻测试、电容测试等；b. 根据线材的规格和要求，设置相应的测试参数，如测试电流、测试电压等。

4. 线材测试a. 将需要测试的线材正确连接到测试针脚或测试夹具上；b. 按下测试开始按钮，设备会开始进行测试；c. 在屏幕显示屏上观察测试结果，确保测试数值的准确性；d. 完成测试后，将测试结果记录下来并保存。

5. 设备关闭a. 在测试完成后，按下设备的关闭按钮，确保设备停止工作并断开电源供应；b. 清理并整理测试现场，确保设备和周围环境的整洁。

6. 故障排除a. 如果在测试过程中出现设备故障或其他异常情况，操作员应立即停止测试并断开电源供应；b. 在排除故障之后，重新进行准备工作并重新开始测试。

四、注意事项1. 操作员应严格按照操作步骤进行测试，避免操作失误；2. 在进行测试之前，确保线材和测试针脚或测试夹具无损坏，以免影响测试结果；3. 在测试过程中，注意设备的运行状态和测试结果的准确性，及时记录测试数据；4. 当设备出现故障或其他异常情况时，操作员应立即采取措施停止测试并进行故障排除；5. 在操作过程中，注意设备的保养和维护，定期进行清洁和检查。

电线电缆测量仪器操作说明书操作说明书编号：2021-0011. 安全须知在使用电线电缆测量仪器之前，请务必仔细阅读并熟悉本操作说明书。

同时，为了确保操作安全，请注意以下事项：1.1 请使用专门供电线电缆测量使用的电源，确保电源电压稳定。

1.2 在操作之前，请确认设备的工作环境符合以下条件：- 温度范围：5℃ - 40℃- 相对湿度：不超过80%1.3 确保操作人员具备相关的技术知识和经验，并遵守操作规范。

1.4 在进行测量之前，请检查仪器的外观和连接是否正常，确保测量的准确性。

2. 仪器概述电线电缆测量仪器是一种用于测量电线电缆特性参数的设备，可以包括以下功能：- 电阻测量- 绝缘电阻测量- 电容测量- 介电强度测量具体的仪器配置和使用方法请参阅下面的操作指南。

3. 仪器配置电线电缆测量仪器包括以下主要组件：3.1 仪器主机：用于控制和显示测量结果。

3.2 测量夹具：用于夹住被测电线或电缆，建立测量电路。

3.3 连接线：用于连接测量夹具和仪器主机。

4. 操作指南在测量电线电缆之前，请按照以下步骤进行操作：4.1 准备工作a) 将仪器主机连接上电源，并确保电源电压符合要求。

b) 确保仪器主机的电源开关处于关闭状态。

4.2 连接测量夹具a) 将测量夹具的夹口打开。

b) 将被测电线或电缆放入测量夹具的夹口中，并轻轻按紧。

c) 确保夹具与电线电缆之间没有松动的连接。

4.3 连接仪器主机a) 通过连接线将测量夹具与仪器主机相连接。

b) 确保连接线的接口稳固，避免产生干扰。

4.4 打开仪器主机a) 将主机的电源开关打开。

b) 按照主机上的显示屏上的指示进行操作。

4.5 进行测量a) 根据需要选择合适的测量模式。

b) 按下测量按钮，开始进行测量。

c) 等待测量结果的显示，记录并分析结果。

4.6 关闭仪器主机a) 测量完成后，将主机的电源开关关闭。

5. 故障排除如果在使用电线电缆测量仪器的过程中遇到故障，请参考以下内容进行排除：5.1 仪器不能正常启动检查电源连接是否松动，确保电源供应稳定，并重启仪器主机。

页码(Page)
33A
修改记录
增加测试方式
2012.8.30
2.测试治具.
杨亚军2012.8.30
制定
审核核准修改说明
日期
1.8688测试机.使用工具
1.上工位制品.
使用物料
1.测试条件存档后测试机不可随意调试,且测试过程中,每隔2小时要用标准测试样品对测试机进行确认一次.
2.测试过程中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善.接点图严格按照图三所示
3.作业员要测试仔细，不可将不良品流入下工站.
注意事项
1.依工程蓝图要求的测试条件对测试机进行参数设定，然后拿标准样品线对照接点表来确认测试治具是否OK.OK后由IPQC再次确认并存入档案.
2.取1PC制品,将各CONN插入对应的治具中,此时测试机进行自动测试,当测试机发出“滴滴”的声音时,表示良品,良品显示“PASS”绿色灯会亮,不良品显示“FAIL”红色灯会亮.
3.测试条件：DC:300V/10ms.绝缘:10兆欧,导通:2欧姆
4.测试完后，不良品贴上电气不良标签，放入指定不良品盒内，然后记录到不良报表上,良品整齐摆放到作业台面上，以利后续工站作业.
作业图示作业步骤
A1
版本(REV)
测试2
工站名称
SOP-EN-1240
文件编号作业指导书(S.O.P)
CU04B78-C1适用机种图一
良品显示
图二
图三
绿色
白色地线
板
绿色
白色黑色。

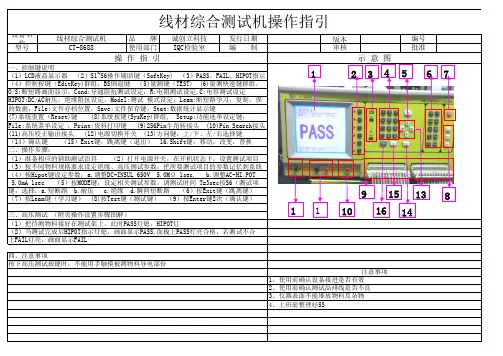

设备名称品 牌发行日期版本编号型号使用部门编 制审核批准File:系统菜单设定 ，Print:资料打印键 (9)256Pin牛角转接头 (10)Pin Search接头操 作 指 引示 意 图一、控制键说明（1）LCD液晶显示器 （2）S1~S6操作辅助键（SoftKey) （3）PASS、FAIL、HIPOT指示（4）控制按键（EditKey)群组，BS倒退键 （5)量测键（TEST) (6)量测快速键群组，O/S:断短路画面显示，Cond:导通阻抗测试设定，R:电阻测试设定,C:电容测试设定HIPOT:DC/AC耐压，绝缘阻抗设定，Model:测试 模式设定，Leam:断短路学习，复制，保的数据，File:文件存档位置，Save:文件保存键，Stat:数据统计显示键(7)系统重置（Reset)键 (8)系统按键(SysKey)群组, Setup:功能选单设定键，键，选择：a.短断路 b.耐压 c.绝缘 d.瞬间短断路 （6）按Exit键（跳离键）（7）按Leam键（学习键） (8)按Test键（测试键） （9）按Enter键2次（确认键）三、高压测试 （附页操作设置步骤图解）（14）确认键 （15）Exit键，跳离键（退出） 16.Shift键：移动，改变，替换（1）把待测物料接好在测试架上，此时PASS灯熄，HIPOT灯(11)高压校正输出接头 (12)电源切换开关 (13)方向键，上/下、左/右选择键二、操作步骤：（1）准备相应的辅助测试治具 （2）打开电源开关，在开机状态下，设置测试项目（3）按不同物料规格要求设定绝缘、高压侧试参数，把所要测试项目的参数记忆到系统（4）按Hipot键设定参数：a.调整DC-INSUL 650V 5.0MΩ 1sec, b.调整AC-HI.POT 5.0mA 1sec （5）按MODE键，设定相关测试参数，调测试时间 T=3sec按S6（测试项线材综合测试机CT-8688按下高压测试按键时，不能用手触摸被测物料导电部份（2）当测试完成后HIPOT指示灯熄，画面显示PASS,面板上PASS灯亮合格，若测试不合上FAIL灯亮，画面显示FAIL四、注意事项注意事项1、使用前确认设备接进是否有效2、使用前确认测试品排线是否不良3、仪器表面不能堆放物料及杂物4、上班前整理好5S线材综合测试机操作指引诚创立科技IQC检验室112643571109161513148。

线材测试机基本操作说明（测试人员培训资料）一．测试的作用：将产品中的电性不合格品，用通过测试的方法将其挑选出来，以达到控制不合格品，避免流入下一工序及流入客户端，确保产品品质。

二．测试机型号：目前公司测试机的型号为益和8681及8683型。

三．测试注意事项：1．测试机使用电源为AC 220V，为确保机器的稳定性，请连接地线。

2．测试治具线制作要求为：a．不论产品本身是否有跳线，治具线永远是一对一，不存在跳线。

b．治具线愈短愈好，c．测试治具本身不可有短路，断路等不良现象，在使用前务必进行确认是否合格。

d．为确保测试资料的准确度，测试治具焊接要求为满PIN。

e．测试治具的作用次数有一定的要求，时间用长了后，因治具磨损会影起接触不良，此时就要检查与考虑更换治具了。

f．连接测试机接口的测试治具一般使用之材料：1．XH端子与插头、拓邦2.54端子与插头等（间距为2.5mm规格）。

2．间距为2.54不同PIN位的IDC及牛角头。

3．用来输入资料之产品必须是标准样品（即经过相关人员确认合格的产品），不可随便在生产线上拿取。

4．输入之测试资料接点必须与作业指导书或工程图纸接点相符合。

5．合格品与不合格品必须严格区分与标示，为避免混乱，请存放于指定位置。

6．所有测试参数设定必须符合工程图纸或作业指导书要求。

7．测试机使用了一段时间后，要对测试机内部及外接治具板进行清洁刷洗，避免因灰尘所影起的绝缘不良；如因天气潮湿造成测试机本身绝缘，可用热风枪对测试治具及测试转接头进行除湿。

四．各功能健操作说明：1．读线健（READ）：读取资料使用。

2．上下箭头健：资料查找与设定参数选择。

3．导通健（COND）：设定导通阻抗值。

4．绝缘健：设定绝缘阻抗值。

5．退出健（EXIT）：脱离某种设置状态或系统参数重新设定。

6．音量健：设定测试音量大小。

7．标准参数（MODE）：标准参数设置。

8．测试键（TEST）：当测试参数设置好后，按此键进行测试。

线材综合测试仪操作指引一、相关机键位置说明（正面）：1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键，配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。

三、功能与测试范围：3.1功能：短路、断路、错位及绝缘。

3.2测试范围：（1）导通阻抗：0.01Ω～50Ω; (2)绝缘阻抗：5M Ω～500M Ω（3）高压测试电压：200～700V DC四、设定：4.1导通阻抗设定：按下COND 键后，LCD 荧幕会显示出原来的设定值，如欲更改时，则按“←”或“→”键即可选择0.1Ω～50kΩ的导通阻抗值。

4.2绝缘阻抗设定：按下Hipot 键后，LCD 荧幕会显示出原来的设定值，第三项为绝缘值，如欲更改直接输入5MΩ～500MΩ或OFF（不作测试）的绝缘阻抗值。

4.3电压设定：按下Hipot键后，LCD荧幕会显示出原来的设定值，如欲更改直接输入200～700V DC的测试电压值，第二项为时间值设定，如欲更改直接输入时间值即可。

线材测试机使用说明一、测试机基本操作文字数字输入：在做档案存储时要求输入文字数字，第一次按下为该按键数字第2—4次分别代表数字键上方由左到右之大写英文字母。

2．移动：您可用← → ↑ ↓移动游标3．确认：Enter为一般之确认键4．量测：TEST为量测启动键，EXIT为跳离键5．另选：加Shift键可启动该键盘上方功能简单安装程序：（测试机外壳必须接地，防静电干扰）a.请确认电源供应器的电源，接上电源为AC115V或AC220V。

（有使用115V 电压时请注意）。

b.开启电源，系统会进行自我检测，在无治具状态或确定治具（本身无绝缘不良！开路或短路）状态良好之情况下，所有自检均显示OK（注：若有时开机，第9项INSUL绝缘检测检测NG，则考虑降低绝缘测试条件进行温机直至测试稳定，后面有讲到温机简单操作步骤）二．综合测试模式：1．即时测试：a.按File键，进入档案设定画面，再按（建立新档）所对应之软件键，输入档案名按Enter键确认b．Cond键入导通测试条件（几欧）一般设为3欧，导通测试模式为“一般”，瞬间导通测试次数为1次，导通阻抗值调整正常状态为“0”线材归零“无”按SAVE+Enter键存档c．按Hipot键进入高压编辑状态画面，设定测试电压，测试时间及测试规格测试模式只开“二分快速”，测试点数一律设定128点。

按SAVE+Enter存档d．按Model键进入测试模式设定画面，依条件选取设定1.2.4.8.9.10.11项，再按测试项目对应之软件键进入测试项目设定画面，按↓键移动光标依次确认测试项目。

（右上角项目选择键为选择确认键）再按SAVE+Enter存档e.插上治具连接好待测试线材样品（良品），按Learn键学习资料，SAVE+Enter存档。

按EXIT跳离主画面。

按TEST键即可测试2.已存测试：即调用已经设定好。

并储存在记忆体内之档案的执行测试操作程序：按下File键按↑↓移动游标，覆盖欲选取之档案名称：按Enter键即选取完成，若选取错误可重复步骤逐个检视，画面确认设定无误，按Test键即可测试三．单边测试：单边测试时机台外壳必须接地，只有Port A（A槽）有效操作步骤：按File键建立档案。

线材测试机作业指导书一、概述线材测试机是一种用于对线材进行检测和测试的设备。

本指导书旨在提供对线材测试机操作步骤的详细说明，以确保正确、高效地进行线材测试。

二、设备准备1. 确保线材测试机处于稳定的工作环境，并接通电源。

2. 检查设备各部件是否完好无损，并保证所有线缆连接正确可靠。

3. 确保测试机上的测试软件已正确安装并更新到最新版本。

三、测试准备1. 将待测试的线材正确连接至测试机的相应接口上。

2. 根据测试要求，选择相应的测试参数和测试方法。

3. 如果需要使用外部设备辅助测试，如终端设备或示波器，确保其连接跟线材测试机正确。

四、测试步骤1. 打开线材测试机的电源，确保设备正常开机并进入主界面。

2. 在测试软件中选择相应的测试项目和测试参数，如导通测试、电阻测试、绝缘测试等。

3. 根据测试要求，进行相应的标定和校准操作，确保测试结果准确可靠。

4. 开始测试，在测试软件中启动相应的测试程序，等待测试结果显示。

根据需要，可以对测试结果进行进一步处理和分析。

5. 完成测试后，保存测试数据和测试报告，便于后续分析和记录。

6. 关闭线材测试机的电源，清理测试现场并妥善保管测试设备和线材。

五、注意事项1. 操作前请先阅读并理解本指导书，熟悉线材测试机的使用方法和操作步骤。

2. 操作时请佩戴防护设备，如防静电手套。

3. 确保测试环境整洁干净，避免灰尘和杂物干扰测试结果。

4. 遵循设备使用说明，注意正常的操作顺序和方法，以免造成设备损坏或人身伤害。

5. 若发现设备故障或异常情况，请及时停止测试，并联系维修人员进行检修。

六、常见故障解决方法1. 若线材测试机无法正常启动，检查电源连接是否松动或损坏，确保电源供应正常。

2. 若测试结果异常，检查线材的连接是否正确，确保接触良好以及无损坏。

3. 若出现测试软件崩溃或无响应的情况，尝试重新启动软件或更新至最新版本。

七、保养与维护1. 定期清理设备表面和接口上的灰尘和杂物，确保设备正常运行。

线材测试机作业指导书第一篇：线材测试机是一种用于测试线材质量和性能的专用设备。

在线材的制造和应用领域中，线材测试机起着至关重要的作用。

本篇文章将为大家提供一份线材测试机的作业指导书，帮助大家正确地使用和操作线材测试机。

一、线材测试机的基本原理和结构线材测试机主要通过对线材的物理性能、电学性能和机械性能进行测试，以评估线材的质量和性能指标。

它包括了以下几个主要的测试项目：1.导体电阻测试：测试线材内导体的电阻值，由此评估线材的导电性能和传输能力。

2.绝缘电阻测试：测试线材的绝缘材料对电流的阻隔能力，以确定线材是否存在绝缘缺陷。

3.电容测试：测试线材的电容值，以评估线材的损耗和信号传输效果。

4.屏蔽性能测试：测试线材的屏蔽材料对外界干扰信号的阻隔能力，以确定线材的抗干扰能力。

线材测试机的基本结构包括测试电路、控制系统和显示系统。

测试电路通过接触线材的两端进行电学测试，控制系统负责控制测试过程中的参数和操作，显示系统用于显示测试结果和数据。

二、线材测试机的操作步骤1.准备工作：首先，将线材待测样品进行必要的处理，如去除表面污垢和氧化物。

然后，将待测样品正确接入线材测试机的测试接口。

注意检查接触是否牢固，无松动或断开的情况。

2.选择测试项目：根据测试需求，选择相应的测试项目进行测试。

可以参考线材测试机的使用说明书和相关标准，确定测试项目的参数和要求。

3.设置测试参数：根据测试项目的要求，设置线材测试机的相应参数。

包括测试电流、电压、频率等参数。

确保参数设置正确，以获取准确的测试结果。

4.开始测试：确认设置无误后，开始进行线材测试。

按下测试按钮或触发测试指令，线材测试机将开始进行相应的测试过程。

在测试过程中，注意观察测试指示灯和显示屏，确保测试进行正常。

5.记录和分析测试结果：测试完成后，线材测试机将自动显示测试结果。

将测试结果记录下来，并进行相应的数据分析和比对，以评估线材的质量和性能。

6.报告生成：根据测试结果和数据分析，生成测试报告。
