10kV临时过渡工程10kV欧式箱变（专变）招标技术规范书2019年6月批准：审核：校核：编写：会签:第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电力变压器第1部分：总则GB 1094.2电力变压器第2部分：温升GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分：声级测定GB 1208电流互感器GB 1984高压交流断路器GB 1985高压交流隔离开关和接地开关GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 4585交流系统用高压绝缘子的人工污秽试验GB 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB 10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分：应用导则GB 13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分：总则GB/T 14048.2低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847保护用电流互感器暂态特性技术要求GB 16927.1高压试验技术第1部分：一般定义及试验要求GB 16927.2高压试验技术第2部分：测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467高压/低压预装式变电站GB/T 17468电力变压器选用导则GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150电气装置安装工程电气设备交接试验标准DL/T 537高压/低压预装箱式变电站选用导则DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
35kV 2750kVA箱式变压器招标文件2015年12月目录货物需求表 (3)1 概述 (5)2 定义与术语 (5)3 执行标准和引用文件 (6)4 工程概述 (8)5 设备技术性能 (10)6 技术数据应答表 (23)7 供货范围及交货进度 (26)附录A 投标人应提供的其他资料 (30)附录B 技术参数条款变更表 (30)货物需求表设备名称主要技术参数数量交货期交货地点40.5kV 箱式变电站每台箱式变包含以下设备：1、变压器本体室：内含：全密封油浸式三相双绕组无励磁调压升压变压器1台，型号S11-2800/35。
额定电压：35kV额定容量：2800kVA电压比：35±2×2.5%/0.69kV阻抗电压：Ud=10％接线组别：D，yn11冷却方式：0NAN/ONAF2、35kV SF6绝缘充气式环网柜,内配：35kV 真空断路器1组，20kA35kV三工位隔离开关 1组，630A，20kA，50kA带电显示器2组插拔式避雷器1组， 51/137kV电流互感器1组，75/1A 0.5/5P30箱变保护测控装置，1套插拔式电缆终端1/2/3组（详见分组接线图）3、低压配电室，内含：三相双绕组环氧浇注干式变压器1台SG-160/0.69低压避雷器，1组1kV 电流互感器 3000/1A 10P30/0.5低压框架断路器0.69kV,3150A/50kA塑壳断路器：5只多功能电度表：1只19台具体交货时间见商务部分指定地点箱式变电站接线示意图（注：图中电缆终端仅为示意，具体接线及数量见分组接线图）1 概述1.1本技术规范提出了莆田石盘风电场工程40.5kV箱式变电站的供货范围、设备的技术规格、遵循的技术标准、结构、性能和试验等方面的技术要求。
1.2买方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准。
卖方应提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。
箱式变电站技术要求新兴技术设备部2011年10月箱式变电站/开闭站1.总的要求1．1本技术要求适用于10KV箱式变电站。
它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本技术要求中提出了最低限度的技术要求，所列出的设备是需方的设想，并未规定所有的技术要求和适用的标准。
供方应根据自己的经验提出完整的设备配置及接线供需方审查。
所提供的设备应为满足本要求和所列标准要求的高质量产品及其相应服务，对国家有关安全、环境保护等强制性标准，必须满足其要求。
1.3如未对本要求提出偏差，将认为供方提供的设备符合本要求，且符合国家标准的要求。
1.4供方在接到该技术要求后2日内，提出技术要求内设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，需方确认。
1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担与设备专利有关的一切责任。
1.6供方应提供高质量的设备，这些设备应是技术先进、性能可靠的，并经过相同或相近参数两台三年以上成功运行实践证明是成熟可靠的产品。
1.7供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准，供方应提供所使用的标准。
本技术要求所使用的标准如遇与供方所执行的标准发生矛盾时，应按较高标准执行。
1.8在签订合同之后，需方有权提出因规程、规范和标准发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.供方提供的设备及技术资料、图纸应采用KKS标识系统，具体使用范围和要求将在详细设计时提供。
1.9本技术要求未尽事宜由供、需双方协商确定。
2.使用条件海拔高度不超过1000m；（414.8m）环境温度：最高温度43℃，最低温度-16.9℃，平均温度不超过13.5℃；相对湿度：日平均值不超过95％，月平均值不超过90％；地面倾斜度不大于3°；安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动；3.依据标准下列标准所包含的条文，通过本标准中引用而构成本标准的条文，在标准出版时，所示版本均为有效。

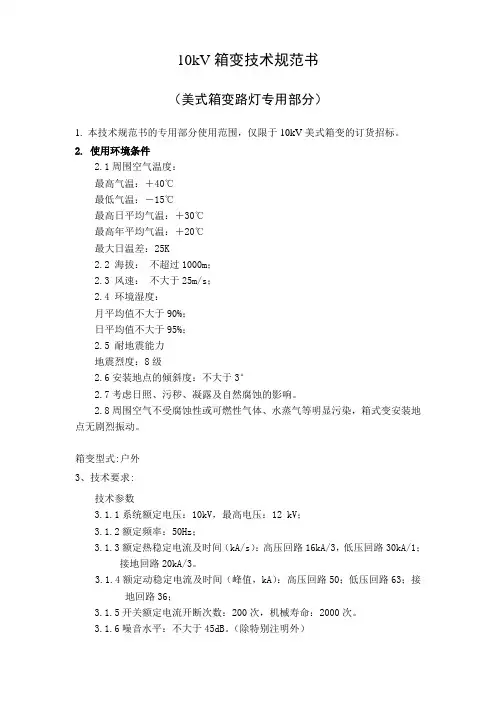

10kV箱变技术规范书（美式箱变路灯专用部分）1. 本技术规范书的专用部分使用范围，仅限于10kV美式箱变的订货招标。
2. 使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。
2.8周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染，箱式变安装地点无剧烈振动。
箱变型式:户外3、技术要求:技术参数3.1.1系统额定电压：10kV，最高电压：12 kV；3.1.2额定频率：50Hz；3.1.3额定热稳定电流及时间（kA/s）：高压回路16kA/3，低压回路30kA/1；接地回路20kA/3。
3.1.4额定动稳定电流及时间（峰值，kA）：高压回路50；低压回路63；接地回路36；3.1.5开关额定电流开断次数：200次，机械寿命：2000次。
3.1.6噪音水平：不大于45dB。
（除特别注明外）3.1.7箱壳防护等级：不低于IP34，要求具有防爆隔离，不危及人身安全。
3.1.8允许温升高压设备的允许温升值见GB/17467-2010 6.5规定；3.1.9 美式箱变容量不宜大于800kVA变压器，高压保护采用负荷开关＋熔丝方式，终端型配置。
3.1.10布置方式：原则采用品字形3.2结构和技术要求3.2.1结构3.2.1.1 紧凑型美式箱变是对COOPER和GE公司箱变国产化改进后的一种紧凑型箱变。
它将变压器身、负荷开关、熔断器等设备统一设计放置在同一油箱中的全封闭结构。
3.2.2箱体3.2.2.1外壳的金属材料应经过防腐处理。
箱体为焊接式。
箱体在起吊、运输和安装时不应变形或损坏。
箱体颜色军绿（除特别注明外）。
一、自然条件1 气温多年平均气温： 21.7℃极端最高气温：38.7℃极端最低气温： -0.6℃最大日温差：25K2 湿度多年平均：77% 月平均最高相对湿润度（25℃）：90°3 地震条件地震烈度：Ⅵ度，动峰值加速度： 0.05g4 室外风速多年平均风速：1.7m/s，最大风速：36.5 m/s二、引用标准1、下列标准所包含的条文，通过本技术条件的引用而构成本技术的条文。
使用下列标准最新版本。
DL/T 537 《高压/低压预装箱式变电站选用导则》GB311.1 《高压输变电设备的绝缘配合》GB6450 《干式电力变压器》GB/T 10228 《干式电力变压器技术参数和要求》GB/T 17211 《干式电力变压器负载导则》GB11022 《高压开关设备和控制设备标准的共用技术要求》GB3804 《3～63kV交流负荷开关》GB/T17467 《高压/低压预装式变电站》ZBK40001 《组合式变电站》GB/T18858.1 《低压开关设备和控制设备》GB7251.1 《低压成套开关设备》GB7328 《电力变压器和电抗器的声级测定》GB/T17215 《1和2级静止式交流有功电能表》GB4208 《外壳防护等级》（IP代码）GB/T4942.2 《低压电器外壳防护等级》供货产品除满足所列标准外，其它要求应不低于国际电工委员会IEC相应的现行技术规范、标准。
2、上面所列技术规范是本设备最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余应遵循最新版本的国家标准（GB）、电力行业标准（DL）、机械行业标准（JB）、IEC标准和国际单位制（SI）。
原则上，优先采用要求更高的标准。
三、技术要求1外壳1.1 箱式变外壳的材料以≥2.0mm不锈钢板制造，外壳有足够的机械强度，在起吊、运输和安装时不变形或损伤。
1.2箱变外壳采用不锈钢板，防护等级IP33。
金属材料经过防腐处理和喷涂防护层，表覆盖层为静电喷涂而成，表面覆盖涂层有牢固的附着力。

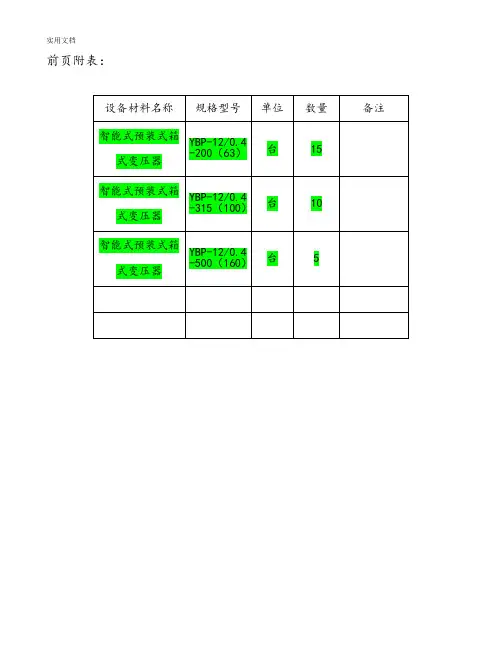

前页附表：目录一、智能型箱式变压器技术规............................................................... - 1 -1. 适用围................................................................................ - 1 -2. 执行标准.............................................................................. - 1 -3. 设备规要求............................................................................ - 2 -4. 试验.................................................................................. - 8 - 5．文件.................................................................................. - 9 - 6．标志、包装、运输和保管................................................................ - 9 - 7．验收及检验........................................................................... - 10 -智能型箱式变压器技术规1. 适用围本技术规适用于察右后旗2015年农网改造升级工程10KV及以下工程智能型箱式变压器(以下简称“箱变”)的招标通用订货技术规，是相关设备通用订货合同的技术条款。
说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2设备的主要参数 (19)2.3 其他配置要求 (23)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 10KV干式电力变压器总体要求 (32)3.2 10kV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (46)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。
陕西省地方电力集团有限公司留坝县紫柏路电网入地工程10kV户外箱变招标文件（技术部分）2012年1月货物需求一览表1. 总则1.1 本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。
它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。
容量为315kVA和400kVA详见系统一次图。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。
本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。
1.4供方必须具有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
1.5 供方应提供高质量的产品，并经过同类工程三年以上运行经验。
1.6 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.7 本技术规范书中涉及有关商务方面的内容，如与招标文件中《商务部分》有矛盾时，以《商务部分》为准。
1.8 本技术规范书未尽事宜，由需方和供方双方协商确定。
2. 引用标准（应符合下列标准的最新版本）：DL/T537 6 ~35kV 箱式变订货技术条件GB311.1~311.6 高压输变电设备的绝缘配合，高电压试验技术GB11022 高压开关设备通用技术条件GB1985交流高压隔离开关和接地开关GB 39063~35kV 交流金属封闭开关设备交流高压电器在长期工作时的发热GB 763高压开关设备在常温下的机械试验GB3309交流高压电器动、热稳定试验方法GB2706GB38043~63kV 交流高压负荷开关GB1094.1~1904.5 电力变压器GB7251低压成套开关设备低压成套开关设备基本试验方法GB 9466外壳防护等级的分类GB4208户内交流高压开关柜订货技术条件DL 404DL 447电能计量柜DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件SD 318高压开关柜闭锁装置技术条件电力设备接地设计规程SDJ 8GB包装储运标志JB/DQ 2080 高压开关设备防雨试验方法3. 使用环境条件3.1 户外3.2 海拔高度：1600m 以下3.3 气象：最高日平均气温+40 C最低日平均气温-20 C日平均湿度：W 95%月平均湿度：w 90%3.4 抗震能力：地震设防烈度：7 级设计基本地震加速度：不大于0.1g4. 额定参数4.1 额定电压：高压侧额定电压10kV高压侧最高电压:12kV低压侧额定电压:0.4kV合闸、分闸机构和辅助回路电源工作电压：交流4.2 变压器型号：全密封配电变压器型号分别为S11-M-400/10。
江苏蓝色玻璃集团有限公司屋面3MW分布式电站项目10kV箱变技术规范书编制：复核：审核：批准：西安特变电工电力设计有限责任公司时间2015年9月目录招标设备一览表 (1)1一般技术要求 (2)1.1总则 (2)1.2规范、标准和其它规定 (2)2.环境条件 (6)3技术要求 (6)3.1箱式变电站技术要求 (6)3.2双绕组变压器 (7)3.3 高压侧元件 (8)3.6箱式变电站结构 (9)4设计联络 (10)5生产制造计划： (10)6 工厂监造和检验 (10)7工厂试验和现场试验 (11)8图纸及技术文件的提交 (12)9质量保证 (15)10 设备性能的评价指标 (15)11．试验要求 (15)11.1 基本要求 (15)附录A：变压器主要组、部件及材料表 (15)附录B：变压器主要备品备件清表 (16)附录C：专用工具及仪器清表 (17)附录D:技术偏差表 (17)招标设备一览表单位：台1一般技术要求1.1总则1.1.1本设备技术规范书只适用于江苏蓝色玻璃集团有限公司屋面3MW分布式电站项目箱式变压器的设备购买事宜，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品及相应的服务，同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.1.3 投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.1.2本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.1.5合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/实验，装配、安装、调试、试运、验收、运行和维护等标准清单给甲方。
1.1.6本设备技术规范书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
35kV风电专用箱变技术规范书目录附件1 技术规范附件2 供货范围附件3 技术资料及交付进度附件4 交货进度、设备包装与运输附件5 监造、检验和性能验收试验附件6 技术服务和联络附件7 分包商/外购部件情况附件8 大（部件）情况附件9 技术规范偏差表附件10 投标人需要说明的其他问题附件11 投标设备的技术资料和附件附件1 技术规范。
总则1.l 本设备技术规范书适用于国电电力西乌旗高力罕风电场二期49.5MW工程箱式变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
l.4 投标人提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.5 合同签订后按本规范书要求，投标人提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标人确认。
1.6 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.7 本设备技术规范书未尽事宜，由招标人、投标人共同协商确定。
1.8 本设备技术规范书经招标人、投标人确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
一般规定与规范1.1 设备制造依据标准JB/T10217-2000 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则GB17467 高低压预埋式变电站GB7251 低压成套开关设备国家标准GB4208 外壳防护等级(IP代码)DL404 户内交流高压开关柜订货技术条件GB1094.1～1094.5 电力变压器GB6451.1 三相油浸式电力变压器技术参数和要求GB3906 3～35kV交流金属封闭开关设备GB3309 高压开关设备常温下的机械试验GB16926 交流高压负荷开关－熔断器组合电器SDGJ14 导体和电器选择设计技术规定GB772 高压绝缘子瓷件技术条件SDJS 高压配电装置设计技术规定GB/T l5166 交流高压熔断器GB 3804 3～63kV 交流高压负荷开关GB4109 高压套管技术条件GB/T16927.1～2 高电压试验技术国家电力公司《防止电力生产重大事故的二十五项重点要求》以及国际电工委员会标准IEC-76出版物要求。
前页附表：目录一、智能型箱式变压器技术规范.................................................................................................................................. - 1 -1. 适用范围...................................................................................................................................................................... - 1 -2. 执行标准...................................................................................................................................................................... - 1 -3. 设备规范要求.............................................................................................................................................................. - 2 -4. 试验............................................................................................................................................................................ - 11 - 5．文件........................................................................................................................................................................... - 12 - 6．标志、包装、运输和保管...................................................................................................................................... - 12 - 7．验收及检验............................................................................................................................................................... - 13 -智能型箱式变压器技术规范1. 适用范围本技术规范适用于察右后旗2015年农网改造升级工程10KV及以下工程智能型箱式变压器(以下简称“箱变”)的招标通用订货技术规范，是相关设备通用订货合同的技术条款。
2. 执行标准GB/T 17467-1998 高压/低压预装式变电站DL/T 537-2002 高压/低压预装箱式变电站选用导则GB 1094.1～5-1996 电力变压器GB 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 3906-2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 116926-1997 交流高压负荷开关—熔断器组合电器DL/T 621-1997 交流电气装置的接地GB 7251.1-2005 低压成套开关设备第1部分：型式试验和部分型式试验成套设备GB/T 15576-2008 低压成套无功功率静态补偿装置供货方应使用最新颁布执行的标准，在供货方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
3. 设备规范要求3．1设备名称：智能型箱式变压器3．2设备规格型号：YBP-12/0.4 -200（63）；YBP-12/0.4 -315（100）YBP-12/0.4 -500（160）3. 3产品组成：高压室、变压器室、低压室。
3. 4设备主要功能智能型箱式变压器适用于10kV系统。
要求实现“自动调容、自动调压、过流保护、分相分级级差1kvar精细化无功补偿等功能”。
配置GSM或GPRS通讯模块，通过注册手机及后台管理软件可以实“四遥”功能。
3.5对结构和功能的基本要求：3.5.1箱变采用防锈、防凝露、防涂贴的深灰色环保型GRC水泥外壳。
3.5.2高压进线开关采用带接地开关及熔断器保护的压气式负荷开关，变压器采用损耗水平S11级，支持自动调容和自动调压的组合式变压器。
3.5.3低压部分采用多路塑壳断路器出线，预留三相电表、计量CT和数采终端安装位置。
3.5.4配置低压级差不大于1kvar的精细无功补偿单元，分相分级补偿方式。
3.5.5支持配电监测功能和GPRS方式无线“四遥”功能。
3．6主要技术参数3.6.1 使用环境条件3.6.1.1海拔高度：2000m3.6.1.2环境温度：上限:﹢45℃,下限:-35℃3.6.1.3抗震能力: 地面水平加速度0.3g，地面垂直加速度0.15g，同时作用持续三个正弦波，安全系数1.673.6.1.4风压: ≤700Pa（相当于风速34m/s）3.6.1.5污秽等级：III级3.6.1.6覆冰厚度：≤10mm3.6.1.7照强度：0.1W/cm2（风速0.5m/s）。
3.6.1.8相对湿度：月平均最高相对湿度（25℃）：≤90%，日平均最高相对湿度（25℃）：≤95%。
3.6.2技术参数表1表2表33.6.3箱变基本功能要求3.6.3.1 自动调压功能箱变用组合式变压器配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
调压分接范围为额定电压的±5%。
3.6.3.2 自动调容功能组合式变压器配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3.6.3.3 无功补偿功能要求1）箱变配置精细无功补偿单元，补偿容量中的30kvar分为30路，级差1kvar，采用分相分级补偿方式，可对三相不平衡负荷精确补偿。
2）无功补偿控制器预留6路扩容控制接口，补偿所需容量大于30kvar的部分，采用三相共补分级自动补偿方式。
3）分相补偿用电容投切开关应采用同步编码开关组，具有过零投切功能，投入无涌流，切除无弧光，投切无谐波污染。
4）无功补偿控制器取样信号为三相电压、三相电流，根据电压、功率因数、无功功率综合判断自动补偿，避免投切振荡和补偿呆区。
3.6.3.7 GPRS/GSM无线“四遥”与配电监测箱变应支持GPRS无线通讯，可将监测数据和运行状态实时远传给后台管理系统，支持GPRS方式遥控、遥信、遥调和调测“四遥”功能。
可通过后台管理系统查看电流、电压、功率因数、有功功率、无功功率等电网运行参数，远程修改投入、切除阈值及延时时间、过压/欠压值、电流互感器变比等参数。
3.6.4智能控制装置功能参数要求3.6.4.1 过流、速断电流保护功能，保护整定值连续可调，配电故障时有效减少停电面积。
3.6.4.2 温升保护功能，当变压器油温达到设定值及以上时，负控开关保护跳闸，延长变压器使用寿命。
3.6.4.3 自动调容功能，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3.6.4.4 自动调压功能，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
3.6.4.5 GSM/GPRS通讯，可以实现修改参数，变压器动作后随时上传状态，定时传输系统的三相电压、电流、有功功率、无功功率及功率因数等信息。
3.6.4.6 设备因线路问题发生动作后，控制器要自动闭锁并发出报警信号。
需在人工干预情况下，解除闭锁后才能自动运行。
3.6.4.7 智能控制器参数要求见下表4. 试验每台产品出厂前均须经严格检查，并应向用户提供出厂试验报告，出厂试验应按以下项目和程序进行（试验方法和合格判定依据GB/T 17467第7章）4.1主回路的绝缘试验4.2辅助回路和控制回路的绝缘试验4.3主回路电阻的测量4.4设计和外观检查4.4.1接线正确性检查4.4.2接地连续性试验4.4.3功能试验4.4.4现场装配后的试验。
4.4.4.1箱变在现场组装后，应重做4.2～4.4的试验。
4.4.4.2如果高压连接线的绝缘试验事先在工厂做过，则不需要在现场重复。
但是，如果箱变由于运输而部分分装后然后在现场组装，应重做4.1的主回路绝缘试验。
5．文件1）装箱单2）产品合格证（出厂试验报告）3）产品使用说明书4）主要元件的说明书5）电气接线图6）合同规定的其它附件6．标志、包装、运输和保管1）装置铭牌上要有名称、型号、厂名、编号；2）装置包装满足运输要求，固定牢固、避免碰撞、倒立。
3）储存地点应无有害气体及蒸汽，无易燃易爆及导电性介质。
7．验收及检验7.1 订货方根据实际情况组织生产线上验收或到货验收或进行到货后抽检。
7.2 无偿提供必须的指导安装、调试及培训服务。
数量型号：见附表一附表一。
