(新)机柜安装施工规范

机柜安装施工方案一、引言本文档旨在说明机柜安装施工的方案，包括了机柜的选型、安装位置的选择、安装步骤以及相关注意事项等内容。

将按照以下几个方面来详细介绍。

二、机柜选型选择合适的机柜对于机房的管理和运维至关重要，以下几点需要考虑：1.尺寸：根据机房中设备的数量和大小来选择合适的机柜尺寸，确保能容纳所有设备并留有足够的空间供管理。

2.材质：机柜的材质需具备良好的防火防腐性能，同时还需要有足够的承重能力，保证机柜的稳定性和安全性。

3.散热：机柜内设备的正常运行需要良好的散热环境，选购带有散热系统和通风孔的机柜能有效维持设备的温度，提高设备的性能和寿命。

三、安装位置选择选择合适的安装位置对机柜的使用和维护都非常重要，以下几点需注意：1.空间：机柜应放置在宽敞的空间中，以便操作人员维护和管理设备。

机柜前后应留出足够的空间用于接线和散热。

2.温度：机柜不宜与供暖设备过近，以免影响设备的散热效果。

同时，机柜也不宜暴露在阳光直射下，以防止过热造成设备故障。

3.通风：机柜应放置在通风良好的位置，避免设备因缺氧而过热。

若机房内没有足够的通风条件，可以考虑使用风扇或安装通风设备。

四、安装步骤1. 测量和准备工作在安装机柜之前，需进行以下准备工作：•使用测量工具准确测量机柜所需的空间尺寸，确认机柜的安装位置。

•清理安装位置，确保没有杂物和障碍物。

•检查安装位置的电路和网络接口，提前规划好布线方案。

2. 安装机柜按以下步骤安装机柜：•将机柜安装支架固定在地面上，确保支架平整且稳固。

•将机柜置于安装支架上，并用螺丝固定机柜与支架，确保机柜不会晃动。

3. 连接设备安装机柜后，进行以下工作：•根据预先规划好的布线方案，使用合适的线缆将各设备连接到机柜内。

•对每个设备进行标签，方便日后维护和管理。

4. 整理布线整理和标记布线有助于管理和维护工作：•使用合适的缆线管理工具，将布线整理成有序，减少杂乱情况。

•在每个设备和线路上使用合适的标签进行标记，方便辨识和诊断故障。

湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布2013-04-01 实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

机柜施工方案机柜施工方案一、工程内容：机柜施工是指在室内或室外的机房中，将服务器、交换机、存储设备等网络设备安装到机柜中，并进行相应的布线和接地工作。

二、工程步骤：1. 准备工作：确定机柜安装位置和数量，测量好机柜的尺寸，确保机柜与设备的配合。

将工程所需的材料和设备进行准备，例如机柜、安装螺丝、接地线等。

2. 安装机柜：根据实际情况选择合适的安装方式，可选择地面安装或墙壁安装。

将机柜固定好，确保机柜的稳固和平衡。

3. 安装设备：按照设备的规格和机柜的布局，将设备逐个安装到机柜中。

注意设备的安装方向和高度，确保设备之间的通风和散热。

4. 接地工作：将机柜与电源地线连接，确保设备安全接地，避免静电和电气故障。

5. 布线工作：根据设备之间的连接需求，进行相应的布线工作。

使用合适的网线、光纤等进行连接，确保信号的稳定和传输的畅通。

6. 标识和管理：在机柜的前面板或侧面标明设备的名称和序号，方便管理和维护。

同时，按照设备的功能和需求，进行相应的接线标识。

7. 清理和整理：完成机柜施工后，对机柜内部和外部进行清理和整理工作，确保机柜的干净和整洁。

三、施工注意事项：1. 安全第一：施工过程中，注意个人安全和设备安全，避免物品掉落和误操作导致的安全事故。

2. 细致入微：施工过程中，仔细检查机柜和设备的安装质量，确保固定牢固和连接稳定。

3. 散热通风：合理安排设备的位置和布局，保证设备之间的通风和散热，避免设备过热和故障。

4. 标准化管理：在进行布线和接地工作时，遵循相应的标准和规范，确保施工质量和信号传输的稳定。

5. 环保节能：在进行设备的布局和连接时，尽量减少线缆的使用量，减少资源的浪费和能源的消耗。

四、工程验收：1. 施工完成后，由专业人员进行验收，检查机柜和设备的安装质量和接地工作是否符合要求。

2. 同时，测试设备之间的连接是否稳定和可靠，确保数据的正常传输。

3. 验收合格后，出具验收报告，并提交给相关部门和负责人。

一体化户外机柜----产品装配规范----目次一.新型室外一体化节能机柜产品简介3二.一体化户外机柜产品介绍41.热交换型：42.紧缩机空调型：43.柜体根本设置装备摆设：4三.柜体装配示意图：5四.一体化户外柜装配：6五.一体化户外柜部件清单：6六.一体化户外机柜装配分化图：71.将底座装配到基座上：.............................................................. .................................................................. .. (7)2.先将装备舱装配到底座上:............................................................... .................................................................. .. (7)2.先将装备舱装配到底座上：.............................................................. .. (7)3.再将电源舱装配到底座上：84.将电池舱装配到底座上,并经由过程柜顶接接件将各舱体紧固在一路：85.最后将顶盖装配到机柜顶上,并用螺丝牢固：9七.交换配电.接地.防雷道理运用10八.蓄电池柜的运用解释11九.监控设置装备摆设12十.电源柜设置装备摆设介绍13十一.装备机柜设置装备摆设介绍14十二.装配布线请求：15十三.免责条目15十四.客户支撑15一.新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安然.靠得住.防盗机能较强.噪音低.散热后果好.占用空间小的好产品.此产品还有一特色就是可以知足快速建站,把产品输送到站点,把三个舱体装配完成后,把电源线与预留好端子对接,电源,热交换器,空调,等装备就可以运用,无需现场装配布线.一体化机柜合适在室外情形,如公路边.公园.楼顶.山区.平地装配的机柜,机柜内可装配基站装备.电源装备.蓄电池.温控装备.传输装备及其他配套装备或为以上装备预留装配空间及换热容量,能为内部装备正常运行供给靠得住的机械和情形呵护的机柜.一体化机柜由蓄电池柜.电源柜.装备柜构成,充分运用每个机柜内部可用空间.户外机柜选址时选择通风较好的区域,装配于空旷地带或楼面上,尽量不要装配于居平易近楼道内或居平易近房间内,以免影响通风散热后果,以及装备运行行噪音扰平易近;装配时必须有靠得住的槽钢底座或水泥墩座,远离低凹地带及高粉尘区域,有及格的接地排.一、一体化户外机柜产品介绍1、热交换型：采取热交换器作为散热装备的温控元件,运用表里完整隔离的风道,经由过程互相隔断的热交换器芯传递热量的散热方法.2、紧缩机空调型：制冷单元采取不低于300W 制冷量的紧缩机空调,制冷能效比（EER ）在2.0以上.3、 柜体根本设置装备摆设：一体化机柜的组件.部件.零件.从属装备及其装配接口,都是尺度的.通用的.重要由金属材料制成,采取落地式装配方法的柜体,其内部可装配主装备（BBU)和交.直防雷.传输装备.电源.温控装备及其他配套装备,便利保护,并能为内部装备正常工作供给靠得住的机械和情形呵护的柜体.机柜内部设置4 根装配立柱,用于装配装备和固定层板.装配立柱可以或许前后移动调节.机柜的外部无袒露螺丝,防止经由过程外部装配而形成偷窃;机柜采取同底座构造,并配有统一遮阳罩,以防止柜间漏雨而引起的腐化现象,装备.电源机柜柜门采取对开门方法.二、 柜体装配示意图：热交器热交器空调电池架机柜底座开关电源 电池架交换配电直流配电底部进线PG接头一体化户外柜底视图（左柜电池舱.中柜电源舱.右柜装备舱）三、一体化户外柜装配：➢装配场合依据收集计划的须要,一体化机柜可装配在地面.楼顶.路边.山坡等地区,可切近地面装配,也可架空装配;在装配在洪水多发区域时,需斟酌防洪请求.➢组装方法一体化机柜能同时支撑束装式（束装发货现场吊装）和拼装式（散件发货现场拼装）两种组装方法.➢束装式依据须要,束装式一体化机柜在临盆工场.库房集成装配.其能适陆运.海运或空运的须要,知足运输进程中颠簸.振动.提吊的请求.➢拼装式依据须要,可将一体化机柜的零部件运输到现场,现场进行尺度化拼装.四、一体化户外柜部件清单：序号产品料号名称规格数目单位1 底座组件1950x700x200 1 SET五、一体化户外机柜装配分化图：1、将底座装配到基座上：2、先将装备舱装配到底座上：3、再将电源舱装配到底座上：4、将装备舱装配到底座上,并经由过程柜顶接接件将各舱体紧固在一路：5、最后将顶盖装配到机柜顶上,并用螺丝牢固：六、交换配电.接地.防雷道理运用室外一体化机柜的交换侧供给B＋C级防雷装配.机柜设置接地排,机柜的金属部分互连并接至接地排,防雷器的接地线必须有优越的导通才能.具有双路电源（市电/油机）手动转换装配,转换方法为采取2个开关机械互锁手动操纵.机柜设置装备摆设油机专用M6接线端子,装配接线较为便利.➢交换配电电气道理及示意图七、蓄电池柜的运用解释电池柜简介➢可装配外尺寸为650mm(W)×700mm(D)×1200mm(H) （不含底座.不含遮阳罩高度,不含紧缩机空调凸出部分）,可装配2组12V/150AH蓄电池组,柜内支架分层装配,每层能推却不小于5kN/m2的平均荷载.电池装配完毕后,请将电池二次防防盗档板装上,以起到双重防盗感化.八、监控设置装备摆设机柜空调具有RS232或RS485通讯接口,经由过程该接口可对温控单元的温度设定值进行调剂以及对温度告警设定值进行调剂,并能送出柜表里的温度参数和各类故障告警信息.遥测：柜内温度.柜外温度.遥信：电源故障告警,温度探头状况（故障/正常）,温控单元状况（故障/正常）,柜门状况（开门/关门）.高压告警.低压告警.高压中断告警.低压中断告警.柜内高温告警.柜内低温告警.柜外高温告警.柜外低温告警.电源频偏告警.自界说告警（烟雾告警）.遥控：能对空调参数进行长途设置或开关机.监控报警上传接线解释OUT1:高温+水浸告警OUT2:整流模块告警OUT3:电池低压告警OUT4:门禁告警OUT5:烟感告警OUT6:市电掉落电告警干接点正常情形了闭合,开路时报警.九、电源柜设置装备摆设介绍电源柜采取热交换方法进行柜内装备运行散热,重要装配包含交换市电引入.市电/油机电转换.高频开关电源（直流配电）.防雷装配.ODF及其它装备等.机柜内支撑19英寸（IEC297）尺度机架,以及支撑相符19英寸（IEC297）尺寸装配空间请求的各类装备（如电源装备.基站装备.传输装备.温控装备.蓄电池.防雷装备及其它配套装备）的装配.➢热交换器热交换器由自力的两个空气轮回构成,当位于机柜侧空气温度高于机柜外部情形空气温度时,热交换器可以实现机柜的散热.热交换器的主控板和表里轮回风机采取-48V DC供电.为包管温控装备的靠得住性,同时勤俭能耗,热交换器.电扇转速依据柜内温度进行主动调节.➢高频开关电源主如果知足机柜通讯装备-48V直流供电须要,采取插框式高频开关电源,尺度机柜式装配,本设置装备摆设整流模块电流系列为：50A,模块数目4个,交换输入额定输入电压： AC 220V,单相三线制,输入电压许可变动规模：90V～290V,输入频率规模：50Hz±10%,输出电压在48V～56.4V规模.蓄电池组接入：体系能接入两组蓄电池,当个中一组不克不及工作时,别的一组能正常供电.十、装备机柜设置装备摆设介绍可装配外尺寸为650mm(W)×700mm(D)×1200mm(H) （不含底座.不含遮阳罩高度）,采取热交换方法对柜内装备进行散热,重要装配包含直流配电.传输.DDF.BBU等装备等.机柜内支撑19英寸（IEC297）尺度机架,以及支撑相符19英寸（IEC297）尺寸装配空间请求的各类装备（如电源装备.基站装备.传输装备.温控装备.蓄电池.防雷装备及其它配套装备）的装配.➢热交换器热交换器由自力的两个空气轮回构成,当位于机柜侧空气温度高于机柜外部情形空气温度时,热交换器可以实现机柜的散热.热交换器的主控板和表里轮回风机采取-48V DC供电.为包管温控装备的靠得住性,同时勤俭能耗,热交换器.电扇转速依据柜内温度进行主动调节.➢直流配电1）直流配电装配于装备柜内,将一次下电.二次下电整合到一个模块.2）二次下电配电单元机架式装配重要供电装备包含传输装备.BBU装备等重要装备.3）一次下电配电单元机架式装配,重要供电装备包含RRU及机柜内设置装备摆设的帮助装备等重要装备.➢直流配电一次下电.二次下电模块电气道理及示意图十一、装配布线请求：一体化机柜过线区预留足够的空间以知足机柜满配请求, 柜与柜之间的配线由厂家设置装备摆设,包含电源线.旌旗灯号线等的衔接线,线缆必须绑扎好.十二、免责条目以下情形之一均不属免费维修规模：·免费保修期外;·工资故障;·未经受权擅自拆开产品或修正;·违背产品操纵或运用划定;·产品在客户那边遭到不成抗拒或其它外来身分而引起的破坏或损掉.·保修期内,因维修造成的运输费用由用户承担,如产品产生故障,请用户实时与我们接洽.十三、客户支撑本指引的解释权归本公司.。

机柜安装施工规范2017年8月一机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

做好防鼠、防虫、防水和防潮处理。

二机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。

机柜安装施工规范服务器等。

5、光缆终端盒应安装在机柜的最下方，距离地面不得小于200mm。

6、设备的安装应按照设备的尺寸、功能和连接方式进行布局。

保证设备的通风、散热和维护。

7、设备安装时应注意电源和信号线的接线，线缆应整齐有序。

不得交叉或打结，标识清晰。

8、设备的安装高度应合理，不得过高或过低，方便设备的维护和管理。

9、机柜内设备的布局应符合工程设计和规范要求，保证设备的安全稳定运行。

10、机柜内设备的布线应整洁有序，不得有乱线、悬线、扭曲等现象。

11、机柜内设备的维护和管理应按照设备的使用说明书和维护手册进行，保证设备的正常运行和延长使用寿命。

12、机柜内设备的故障排除应按照设备的故障排除流程进行。

保证设备的及时修复和恢复正常运行。

13、机柜内设备的更换和升级应按照工程设计和规范要求进行，保证设备的兼容性和稳定性。

14、机柜内设备的清洁和维护应定期进行，保证设备的干净整XXX和正常运行。

15、机柜内设备的保养和维修应按照设备的使用说明书和维护手册进行，保证设备的正常运行和延长使用寿命。

In order to prevent signal line crossing and ensure easy maintenance of nal areas。

the best arrangement order from bottom to top is optical terminal->bridge->router->switch。

The larger equipment should be installed at the bottom of the XXXtransceivers。

due to their small size and large quantity。

cannot be fixed inside the XXX.For XXX s:1.Cable laying should be natural and straight。

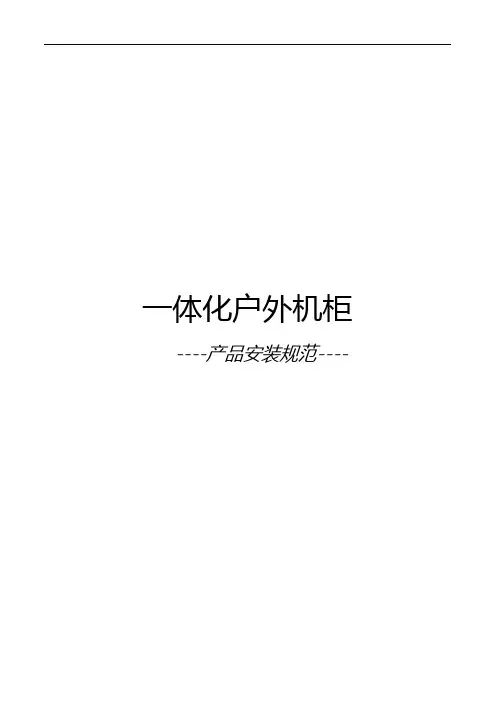

一体化户外机柜----产品安装规范----目录一、新型室外一体化节能机柜产品简介 (5)二、一体化户外机柜产品介绍 (6)1、热交换型： (6)2、压缩机空调型： (6)3、柜体基本配置： (6)三、柜体安装示意图： (7)四、一体化户外柜安装： (8)五、一体化户外柜部件清单： (8)六、一体化户外机柜安装分解图： (9)1、将底座安装到基座上： (9)2、先将设备舱安装到底座上: (9)2、先将设备舱安装到底座上： (9)3、再将电源舱安装到底座上： (10)4、将电池舱安装到底座上，并通过柜顶接接件将各舱体紧固在一起： (10)5、最后将顶盖装配到机柜顶上，并用螺丝坚固： (11)七、交流配电、接地、防雷原理应用 (12)八、蓄电池柜的应用说明 (13)九、监控配置 (14)十、电源柜配置介绍 (15)十一、设备机柜配置介绍 (16)十二、安装布线要求： (17)十三、免责条款 (17)十四、客户支持 (17)一、新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。

此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。

一体化机柜适合在室外环境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。

一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。

户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民；安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。

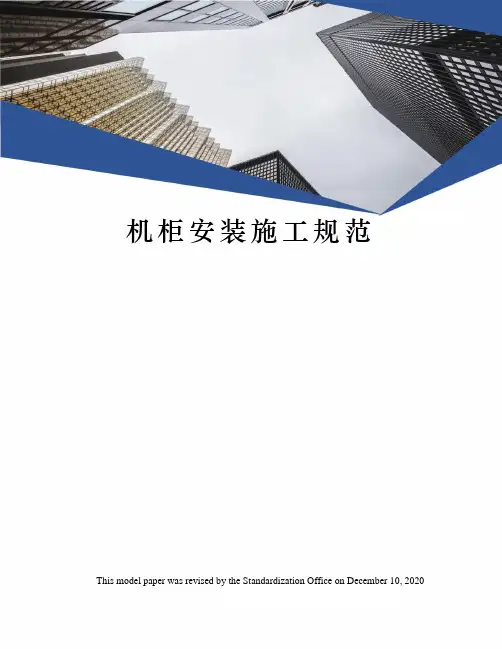

机柜安装施工规范————————————————————————————————作者：————————————————————————————————日期：湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布2013-04-01 实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

做好防鼠、防虫、防水和防潮处理。

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
