机房机柜安装标准
机房机柜安装有一定的标准，以下是一些主要的安装要求：- 电源线插头与服务器电源接头两端要标签扎带。
- 如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来。
- 柜子与柜子之间走线要从机柜顶端方向布线。
- 连接服务器与交换机两端的扎带标签，网线头后端要标记同编号，且与交换机端口号编号一致。
- 电源线与网线分机柜两边走线，每一小节要用扎带扎好。
- 机柜服务器不能太多定性，要用挡板分离开来，有助于维护与服务器散热稳定。
- 交换机要用配套耳朵固定在机柜顶端，有助于网线的走位。
- 贴好每台服务器的资源标签，每台设备打印两张一致的设备标签，前面贴一个，设备边上贴一个。
- 核心交换机接到二层网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号、哪个交换机、哪个端口号。
- 不要在服务器贴IP地址。
- 查看机柜下面空调挡风口闸门是否打开，以免设备过热死机。
- 重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座。

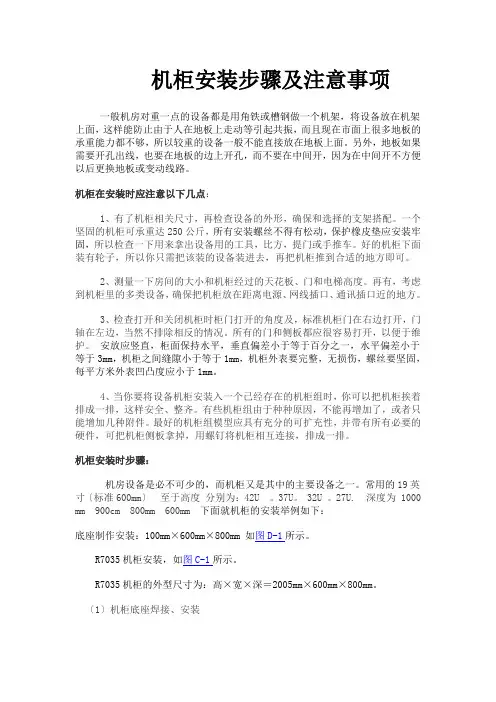

机柜安装步骤及注意事项一般机房对重一点的设备都是用角铁或槽钢做一个机架，将设备放在机架上面，这样能防止由于人在地板上走动等引起共振，而且现在市面上很多地板的承重能力都不够，所以较重的设备一般不能直接放在地板上面。
另外，地板如果需要开孔出线，也要在地板的边上开孔，而不要在中间开，因为在中间开不方便以后更换地板或变动线路。
机柜在安装时应注意以下几点：1、有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。
一个坚固的机柜可承重达250公斤，所有安装螺丝不得有松动，保护橡皮垫应安装牢固，所以检查一下用来拿出设备用的工具，比方，提门或手推车。
好的机柜下面装有轮子，所以你只需把该装的设备装进去，再把机柜推到合适的地方即可。
2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。
再有，考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。
3、检查打开和关闭机柜时柜门打开的角度及，标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。
所有的门和侧板都应很容易打开，以便于维护。
安放应竖直，柜面保持水平，垂直偏差小于等于百分之一，水平偏差小于等于3mm，机柜之间缝隙小于等于1mm，机柜外表要完整，无损伤，螺丝要坚固，每平方米外表凹凸度应小于1mm。
4、当你要将设备机柜安装入一个已经存在的机柜组时，你可以把机柜挨着排成一排，这样安全、整齐。
有些机柜组由于种种原因，不能再增加了，或者只能增加几种附件。
最好的机柜组模型应具有充分的可扩充性，并带有所有必要的硬件，可把机柜侧板拿掉，用螺钉将机柜相互连接，排成一排。
机柜安装时步骤：机房设备是必不可少的，而机柜又是其中的主要设备之一。
常用的19英寸〔标准600mm〕至于高度分别为：42U 。
37U。
32U 。
27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下：底座制作安装：100mm×600mm×800mm 如图D-1所示。
机柜安装施工规范2017年8月一机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
二机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
机柜安装施工规范服务器等。
5、光缆终端盒应安装在机柜的最下方，距离地面不得小于200mm。
6、设备的安装应按照设备的尺寸、功能和连接方式进行布局。
保证设备的通风、散热和维护。
7、设备安装时应注意电源和信号线的接线，线缆应整齐有序。
不得交叉或打结，标识清晰。
8、设备的安装高度应合理，不得过高或过低，方便设备的维护和管理。
9、机柜内设备的布局应符合工程设计和规范要求，保证设备的安全稳定运行。
10、机柜内设备的布线应整洁有序，不得有乱线、悬线、扭曲等现象。
11、机柜内设备的维护和管理应按照设备的使用说明书和维护手册进行，保证设备的正常运行和延长使用寿命。
12、机柜内设备的故障排除应按照设备的故障排除流程进行。
保证设备的及时修复和恢复正常运行。
13、机柜内设备的更换和升级应按照工程设计和规范要求进行，保证设备的兼容性和稳定性。
14、机柜内设备的清洁和维护应定期进行，保证设备的干净整XXX和正常运行。
15、机柜内设备的保养和维修应按照设备的使用说明书和维护手册进行，保证设备的正常运行和延长使用寿命。
In order to prevent signal line crossing and ensure easy maintenance of nal areas。
the best arrangement order from bottom to top is optical terminal->bridge->router->switch。
The larger equipment should be installed at the bottom of the XXXtransceivers。
due to their small size and large quantity。
cannot be fixed inside the XXX.For XXX s:1.Cable laying should be natural and straight。
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
机柜安装施工规范————————————————————————————————作者：————————————————————————————————日期：湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布2013-04-01 实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
机柜安装施工规范This model paper was revised by the Standardization Office on December 10, 2020湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布 2013-04-01 实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
DCS（分散控制系统）是现代工业自动化控制系统的重要组成部分，其机柜的安装标准对于系统的稳定性和可靠性至关重要。
以下是关于DCS控制系统机柜安装标准的详细介绍：一、机柜选择与准备1. 根据现场实际情况和系统需求，选择符合尺寸和容量要求的机柜，并确保机柜材质和防护等级符合环境要求。
2. 在安装机柜前，应清理机柜周围区域，确保安装现场整洁，并留出足够的操作空间和维护空间。
二、机柜安装位置选定1. 机柜应安装在无明显震动和辐射干扰的场所，并且远离水源和易燃物。
2. 应确保机柜安装位置便于通风散热和维护，同时考虑到布线和接地的方便性。
三、机柜安装过程1. 安装机柜前应根据设计图纸确定机柜的布置位置，合理安排各个设备的位置，预留足够的布线和维护空间。
2. 在固定机柜时，需使用专用的螺栓和膨胀螺栓，确保机柜牢固可靠。
3. 安装机柜后应进行水平和垂直度的检查，保证机柜安装平稳、垂直度符合要求。
四、机柜内部布线及连接1. 在机柜内部布线时，应按照设计要求，合理布置各种设备和线缆，确保布线整齐、美观，并且便于维护和更换设备。
2. 各种设备的接地应符合相关标准和规范，确保接地可靠，避免因接地不良而引起的故障和安全隐患。
3. 进行设备之间的连接时，应注意接线的正确性和牢固性，避免因连接不良而导致系统故障。
五、机柜散热和温控1. 考虑到机柜内部设备长时间工作可能产生的热量，应设计合理的散热系统，确保机柜内温度处于安全范围内。
2. 可根据实际情况选择空调、风扇等散热设备，确保机柜内部空气流通畅通，防止设备因高温而损坏。
六、机柜维护和管理1. 安装完毕后，应建立机柜设备清单和布线图，以便日后的维护和管理。
2. 定期对机柜进行清洁和维护，确保机柜内部设备处于良好状态，延长设备的使用寿命。
以上是关于DCS控制系统机柜安装标准的详细介绍，希望能对您有所帮助。
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
机房机柜安装规范浅谈机房机柜安装规范在通信施工各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。
下面就我们在实际安装华为*****传输机柜为例说明传输机柜安装规范。
一、开工前的准备在到达施工现场后，首先严格必须严格遵守机房的管理规程，如进入机房前先进行登记，机房因为要求防尘防火，进入机房必须穿戴鞋套，严禁吸烟等。
在安装机柜开始前，必须依照设计文件平面图,对照确定设备机柜安装位置,认真准备安装过程所需要的工具,机房的安装环境检查,货物的开箱及货物清点等.通常在我们到达施工现场前机柜都已有客户运送到现场,我们只需要进行开箱验货就可开工,注意在开箱搬运过程中,切勿划伤,碰伤机柜及搬运过程中注意人员安全。
1、工具的准备开始安装前我们需要准备一些必要的工具,这些工具包括⑴丈量划线工具：记号笔，卷尺，水平尺、吊线锤、板尺。
⑵打孔工具：冲击钻，配套钻头若干，吸尘器。
⑶紧固工具：各种起子、活动扳手、固定扳手、内六角扳手、套筒扳手、羊角锤。
⑷钳工1/ 8工具：钢锯、尖嘴钳、斜口钳、老虎钳、圆挫、板挫等。
⑸辅助工具：镊子、油漆刷、剪刀、电源插座。
⑹通用仪表：万用表、地阻仪等。
这些工具从工具箱拿出来靠边摆放整齐，使用过后放归原位保持施工现场整洁、有序。
2、机柜开箱使用老虎钳，大号一字螺丝刀把*****的包装木箱上的卡扣打开，去掉上层包装木板，最少四个人每人抓住机柜的一角把机柜从箱中抬出。
注意在此过程中四人必须配合好不要让木箱划伤机柜或机柜掉落伤人。
把从机箱抬出的机柜平放在铺有软泡沫塑料的地上。
检查机柜安装的配件是否齐全，检查的内容主要有：膨胀螺栓、绝缘垫片、绝缘板、L型加固件等。
二、机柜安装准备工作结束后我们进入机柜安装。
安装前根据工程设计文本定位机柜在机房的准确位置。
安装过程中我们要注意对机柜外壳、机柜背板，机柜内部配线的保护，避免损伤。
安装前把机柜的前后门都取下靠墙边放好。
必须防止在安装过程中机柜倒地对施工人员及其他现有设备的伤害。
机柜安装步骤及注意事项一般机房对重一点的设备都是用角铁或槽钢做一个机架，将设备放在机架上面，这样能避免由于人在地板上走动等引起共振，而且现在市面上很多地板的承重能力都不够，所以较重的设备一般不能直接放在地板上面。
另外，地板如果需要开孔出线，也要在地板的边上开孔，而不要在中间开，因为在中间开不方便以后更换地板或变动线路。
机柜在安装时应注意以下几点：1、有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。
一个坚固的机柜可承重达250公斤，所有安装螺丝不得有松动，保护橡皮垫应安装牢固，所以检查一下用来拿出设备用的工具，比如，提门或手推车。
好的机柜下面装有轮子，所以你只需把该装的设备装进去，再把机柜推到合适的地方即可。
2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。
再有，考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。
3、检查打开和关闭机柜时柜门打开的角度及，标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。
所有的门和侧板都应很容易打开，以便于维护。
安放应竖直，柜面保持水平，垂直偏差小于等于百分之一，水平偏差小于等于3mm，机柜之间缝隙小于等于1mm，机柜表面要完整，无损伤，螺丝要坚固，每平方米表面凹凸度应小于1mm。
4、当你要将设备机柜安装入一个已经存在的机柜组时，你可以把机柜挨着排成一排，这样安全、整齐。
有些机柜组由于种种原因，不能再增加了，或者只能增加几种附件。
最好的机柜组模型应具有充分的可扩充性，并带有所有必要的硬件，可把机柜侧板拿掉，用螺钉将机柜相互连接，排成一排。
机柜安装时步骤：机房设备是必不可少的，而机柜又是其中的主要设备之一。
常用的19英寸（标准600mm）至于高度分别为：42U 。
37U。
32U 。
27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下：底座制作安装：100mm×600mm×800mm 如图D-1所示。
竭诚为您提供优质文档/双击可除机房机柜安装规范篇一：机房设备安装规程机房设备安装规程1、基本要求(1)在机房装修进场前，必须组织装修单位、水电施工单位、土建单位会审，确定机房所需水、电需求以及结合设备尺寸确定门高度、宽度，符合后期设备进出机房的要求；(2)核算ups电池组、精密空调、服务器等设备重量，计算机房楼板单位面积有效载荷是否符合要求，如达不到要求，协调土建单位对相应区域进行加固；(3)设备安装前，机房必须符合如下几个标准：1)机房内所有装修工序已全部完成，并符合设计的要求；2)所有线缆已敷设进入机房，并完成编号与线缆校接；3)精密空调所需进出水已连接到指定位臵；4)所需机房配电已送至设计位臵并达到功率要求；5)机房安全卫生环境已达到设计要求；2、机柜及控制台安装规程(1)安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等；(2)机柜安装标准：1)机柜型号、规格,安装位臵,应符合设计要求。
机柜安装垂直偏差度应不大于3mm,水平误差每平方米不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；2)机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；3)机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；4)机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；5)安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；6)壁挂式机柜距地面宜为1200mm；7)机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固、端正；机柜内设备摆放位臵示意图如下：网络机柜服务器机柜视频机柜8)机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；9)卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序；10)端接于Rj45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（t568a或t568b）进行端接，但必须与信息插座模块的线序排列一致；11)接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签：注明对应房间号以及端口号。
湖南海博智能科技有限公司企业标准
CS/002-2013
机柜安装施工规范
2013-03-01发布2013-04-01 实施
湖南海博智能科技有限公司发布
机柜安装要求
1、机柜安装前必须检查机柜排风设备是否完好，设备托板数
量是否齐全以及滑轮、支撑柱是否完好等
2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于
2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；
4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补
漆，各种标志应完整、清晰；
5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进
行加固；
6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸
制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；
7、安装机柜面板，架前应预留有800mm空间，机柜背面离
墙距离应大于600mm，以便于安装和施工；
8、壁挂式机柜距地面宜为1200mm；
9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后
进行，安装在机柜内的设备应牢固
10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得
遗漏；
11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至
少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于
70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式
C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证
机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向
和操作便利性，优先考虑配线舱的开门方向。
设备舱门和
配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机
箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：
1、机柜由上到下主要分为四个区域：交流分配单元、配线架、
有源设备、光缆终端盒。
2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电
单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆
连接需要安排位置，比如交换机、路由器，光端机，网桥，三者是一一连接的，为了防止信号线的交叉及功能区域的
易于维护，最好的排列顺序从下往上是光端机->网桥->路
由器->交换机。
大的设备安装在机柜下部，并且使用机柜
托盘承重。
光纤收发器由于体积小，数量多，无法在机柜
里面固定安装，也放在托盘上安装。
5、最底层放光缆终端盒，也放在托盘上安装。
机柜内走线要求：
1、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，
不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端
正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有
预留线长，预留线应预留在可以隐蔽的地方，长度在
1m-1.5m之间。
对于可移动的机柜，连入机柜的全部线缆
在连入机柜的入口处，应至少预留1m，同时各种线缆的预
留长度相互之间的差别应不超过0.5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应
按设计要求预留长度。
6、不同电压等级，不同电流类别的线路应分开布置，分隔敷
设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方
两侧立杆向上引入配线架，卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序
8、接线端子各种标志应齐全，数据配线架及交换机设备安装
完成后，标贴机打标签：注明对应房间号以及端口号
9、缆线在终接前，必须核对缆线标识内容是否正确
10、缆线中间不允许有接头
11、缆线终接处必须牢固、接触良好
12、缆线终接应符合设计和施工操作规程
13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒
和错接
14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的绑扎
带。
