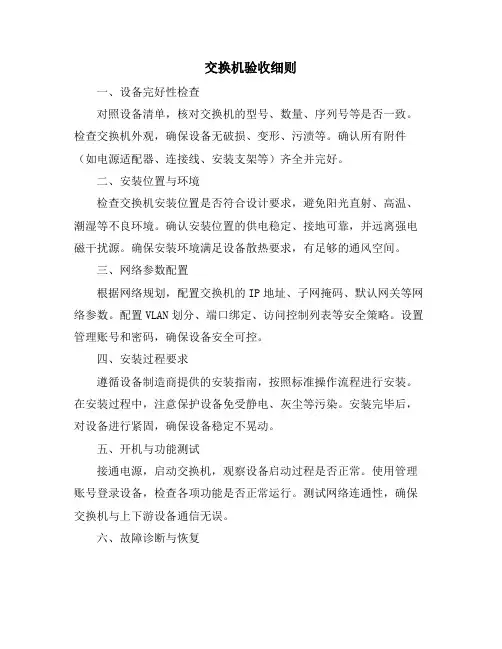

交换机验收细则一、设备完好性检查对照设备清单，核对交换机的型号、数量、序列号等是否一致。
检查交换机外观，确保设备无破损、变形、污渍等。
确认所有附件（如电源适配器、连接线、安装支架等）齐全并完好。
二、安装位置与环境检查交换机安装位置是否符合设计要求，避免阳光直射、高温、潮湿等不良环境。
确认安装位置的供电稳定、接地可靠，并远离强电磁干扰源。
确保安装环境满足设备散热要求，有足够的通风空间。
三、网络参数配置根据网络规划，配置交换机的IP地址、子网掩码、默认网关等网络参数。
配置VLAN划分、端口绑定、访问控制列表等安全策略。
设置管理账号和密码，确保设备安全可控。
四、安装过程要求遵循设备制造商提供的安装指南，按照标准操作流程进行安装。
在安装过程中，注意保护设备免受静电、灰尘等污染。
安装完毕后，对设备进行紧固，确保设备稳定不晃动。
五、开机与功能测试接通电源，启动交换机，观察设备启动过程是否正常。
使用管理账号登录设备，检查各项功能是否正常运行。
测试网络连通性，确保交换机与上下游设备通信无误。
六、故障诊断与恢复对可能出现的故障进行分类，制定相应的排查和解决方案。
配置合适的诊断工具，如SNMP、syslog等，以便于远程监控和故障排除。
定期备份设备配置和日志文件，确保在故障发生时能快速恢复。
七、安全防护功能确保交换机具备防火墙、入侵检测等安全防护功能，并合理配置相关参数。
对重要数据进行加密处理，保证数据传输的安全性。
定期更新设备的安全补丁和病毒库，提高设备的抗攻击能力。
八、安装记录与报备详细记录安装过程中的重要信息，如设备型号、安装位置、网络配置等。
将安装记录整理成文档，归档保存，以备查阅。
在设备安装完毕后，向相关部门报备，确保信息畅通。
通过以上细则的执行，可以确保交换机的安装和验收过程规范、严谨，从而提高设备运行的稳定性和安全性。

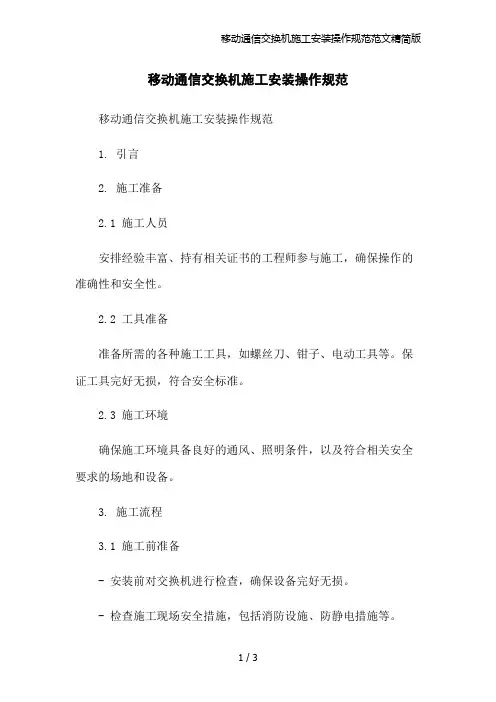

移动通信交换机施工安装操作规范移动通信交换机施工安装操作规范1. 引言2. 施工准备2.1 施工人员安排经验丰富、持有相关证书的工程师参与施工，确保操作的准确性和安全性。
2.2 工具准备准备所需的各种施工工具，如螺丝刀、钳子、电动工具等。
保证工具完好无损，符合安全标准。
2.3 施工环境确保施工环境具备良好的通风、照明条件，以及符合相关安全要求的场地和设备。
3. 施工流程3.1 施工前准备- 安装前对交换机进行检查，确保设备完好无损。
- 检查施工现场安全措施，包括消防设施、防静电措施等。
3.2 施工操作3.2.1 交换机的安装1. 将交换机放置在预先确定的机架或机柜上，并确保固定稳固。
2. 检查交换机的电源线和数据线，确保接线正确无误。
3. 连接交换机的其他附件设备，如传感器、热敏电阻等。
3.2.2 交换机的配置1. 打开交换机，并连接至终端设备。
2. 进入交换机配置界面，按照要求进行初始化设置。
3. 配置交换机的网络参数，包括IP地质、子网掩码、网关等。
4. 根据需求进行其他配置，如VLAN设置、端口绑定等。
3.3 施工验收1. 对已完成的施工进行检查，确保安装操作符合规范。
2. 进行功能，验证交换机的正常运行。
3. 编写详细的施工验收报告，记录施工内容和结果。
4. 施工安全注意事项- 在施工过程中，必须严格遵守相关安全操作规程和标准，如佩戴防静电手环、使用绝缘工具等。
- 施工人员应经常保持通讯，并相互配合，确保施工操作无误。
- 注意施工现场的整理和清洁，避免杂物堆积和误操作。
5.以上即为移动通信交换机施工安装操作规范的文档内容，希望对施工人员提供必要的指导和参考。

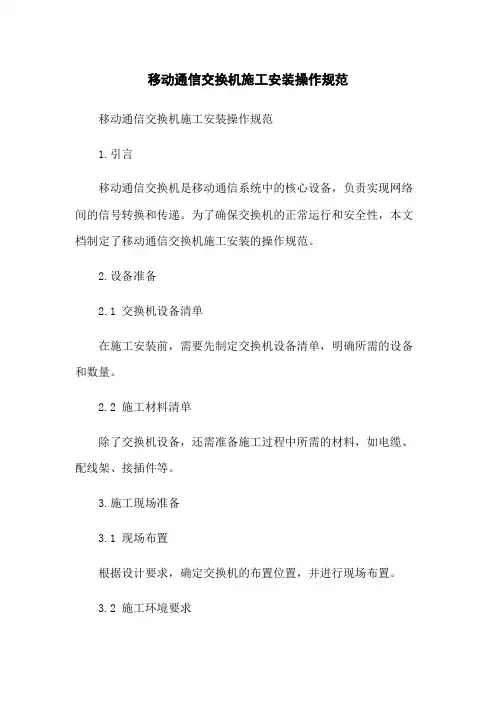

移动通信交换机施工安装操作规范移动通信交换机施工安装操作规范1.引言移动通信交换机是移动通信系统中的核心设备，负责实现网络间的信号转换和传递。
为了确保交换机的正常运行和安全性，本文档制定了移动通信交换机施工安装的操作规范。
2.设备准备2.1 交换机设备清单在施工安装前，需要先制定交换机设备清单，明确所需的设备和数量。
2.2 施工材料清单除了交换机设备，还需准备施工过程中所需的材料，如电缆、配线架、接插件等。
3.施工现场准备3.1 现场布置根据设计要求，确定交换机的布置位置，并进行现场布置。
3.2 施工环境要求确保施工现场符合相关环境要求，如温度、湿度、电力等。
3.3 安全措施建立相关安全措施，如安全警示标识、防护措施等，确保施工过程中的安全性。
4.设备安装4.1 设备安装位置确认根据设计要求，确认交换机的安装位置，并进行测量确认。
4.2 机柜安装安装机柜，确保机柜稳固可靠，并按照规定的安装高度和间距要求进行安装。
4.3 设备安装将交换机安装至机柜内，并进行固定，确保设备稳定安全。
5.电源和电气连接5.1 电源接入将交换机与电源连接，确保电源接入正确，并进行测试确认。
5.2 电气连接进行交换机的电气连接，包括信号线的连接和接地线的连接。
6.通信线路连接6.1 主设备接入将交换机与其他主设备进行连接，确保连接正确并进行测试验证。
6.2 子设备接入将交换机与子设备进行连接，包括配线架、接插件等，确保连接正确并进行测试验证。
7.软件安装与配置7.1 软件安装根据设备要求，进行交换机软件的安装和升级。
7.2 配置参数设置根据设计要求，进行交换机的配置参数设置，包括IP地质、VLAN设置等。
8.施工测试与验收8.1 功能测试对已安装的交换机进行功能测试，验证交换机的正常运行。
8.2 隔离测试进行隔离测试，确保交换机与其他设备的隔离性能。
8.3 性能测试对交换机的性能进行测试，包括吞吐量、延迟等指标的测试。
9.文档编制对施工安装过程进行记录和整理，编制施工安装报告和操作手册。

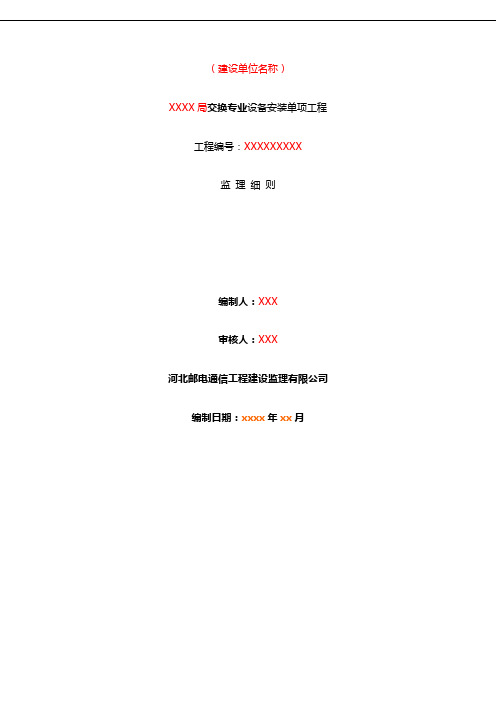

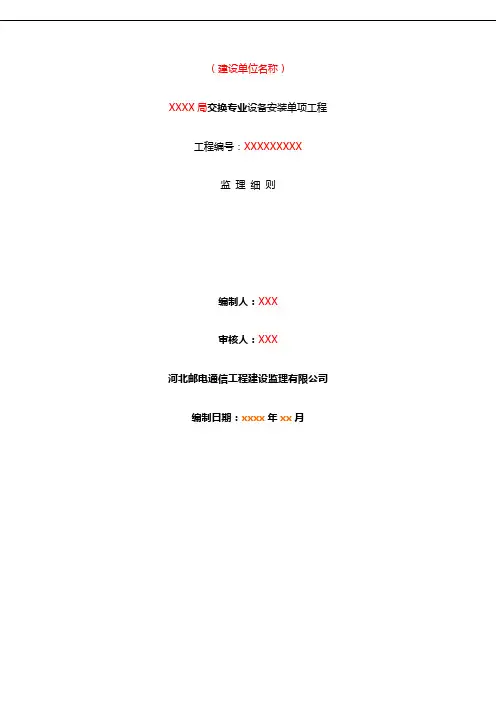

（建设单位名称）XXXX局交换专业设备安装单项工程工程编号：XXXXXXXXX监理细则编制人：XXX审核人：XXX河北邮电通信工程建设监理有限公司编制日期：xxxx年xx月目录一、总则 (1)二、专业特点 (1)三、工作流程 (2)四、交换工程勘察设计阶段 (8)4.1 勘察设计监理 (8)4.2 参加设计会审 (9)五、交换工程施工准备阶段 (9)5.1现场复勘 (9)5.2 对施工单位的审查 (10)5.3参加工程启动会 (11)六、交换工程硬件施工阶段 (11)6.1 工程收货、验货 (11)6.2 交换工程硬件安装及各类线缆布放的监理 (12)6.2.1 交换工程施工阶段的安全管理 (12)6.2.2 交换工程施工阶段的安全监督 (13)6.2.3 交换工程施工阶段的质量控制 (15)6.2.4 交换工程施工质量问题处理 (27)6.2.5 交换工程施工阶段的进度控制 (28)6.2.6 交换工程施工阶段的投资控制 (28)七、交换工程软调施工阶段 (28)7.1 设备加电 (28)7.2 设备调测 (29)八、交换工程预验收阶段 (32)九、交换工程初验阶段 (33)十、交换工程割接阶段 (34)十一、交换工程竣工验收 (35)十二、工程相关图表 (36)12.1 监理单位报表 (36)12.2 施工单位报表 (78)12.3相关流程图 (108)12.4 监理文件内容 (115)一、总则本细则为交换工程监理提供工作准则，通过强有力和规范化的监理措施，实现对工程进度、质量、投资的有效控制及安全施工的监督管理和工程信息的管理。
为建设方提供专业化的工程监理服务。
该细则适用于交换建设项目施工准备阶段、实施阶段、施工后期监理机构及其成员对工程的监督管理。
二、专业特点通信交换网络经历了从传统电路交换网到智能网，再到软交换以及IP多媒体子系统IMS的发展历程。
支持的业务有：固定电话业务、智能业务、NGN软交换及IMS业务。
交换机验收报告一、验收背景随着公司业务的不断发展，网络通信的需求日益增长。
为了提升网络性能和稳定性，公司决定采购一批新的交换机，并于_____（具体日期）完成了安装和调试工作。
本次验收旨在对新交换机的各项性能和功能进行全面检测，确保其符合公司的要求和预期，能够为公司的网络通信提供可靠的支持。
二、验收人员本次验收工作由以下人员组成：网络工程师：＿____技术支持人员：＿____使用部门代表：＿____三、验收依据1、交换机采购合同及技术规格书2、相关行业标准和规范四、验收内容1、外观检查对交换机的外观进行了检查，包括外壳是否有划痕、变形，指示灯是否正常亮起，接口是否完好无损等。
经检查，交换机外观良好，无明显瑕疵。
2、基本功能测试（1）端口连通性测试使用网络测试仪对交换机的各个端口进行连通性测试，确保每个端口都能够正常传输数据。
测试结果表明，所有端口均连通正常，无丢包现象。
（2）VLAN 功能测试创建了多个 VLAN，并将不同的端口划分到相应的 VLAN 中，测试不同 VLAN 之间的隔离效果以及 VLAN 内的通信情况。
结果显示，VLAN 功能正常，有效地实现了网络隔离和资源划分。
（3）QoS 功能测试配置了不同的 QoS 策略，对不同类型的数据流进行优先级划分和带宽限制，测试QoS 功能的有效性。
结果表明，QoS 策略能够正确生效，保障了关键业务的带宽需求。
（4）MAC 地址表容量测试通过不断连接设备，增加 MAC 地址数量，测试交换机的 MAC 地址表容量是否满足要求。
经测试，交换机的 MAC 地址表容量能够满足公司当前的网络规模。
3、性能测试（1）吞吐量测试使用专业的网络性能测试工具，对交换机的吞吐量进行测试。
测试结果显示，交换机的吞吐量达到了合同规定的指标，能够满足公司的网络数据传输需求。
（2）转发延迟测试测量数据包从交换机的一个端口转发到另一个端口的延迟时间。
测试结果表明，交换机的转发延迟在可接受的范围内，不会对网络通信造成明显的影响。

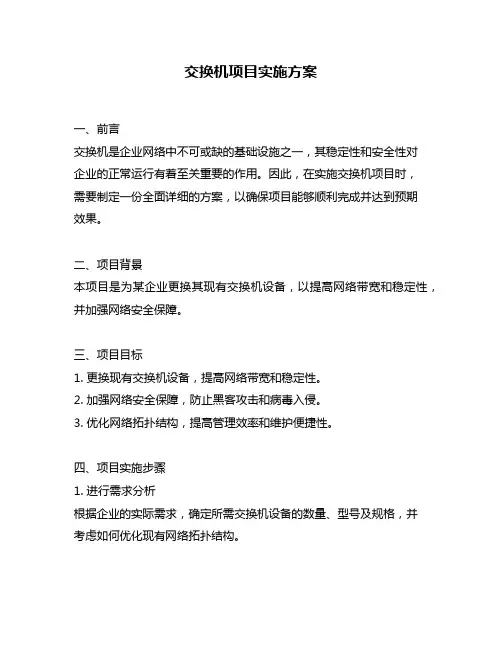

交换机项目实施方案一、前言交换机是企业网络中不可或缺的基础设施之一，其稳定性和安全性对企业的正常运行有着至关重要的作用。
因此，在实施交换机项目时，需要制定一份全面详细的方案，以确保项目能够顺利完成并达到预期效果。
二、项目背景本项目是为某企业更换其现有交换机设备，以提高网络带宽和稳定性，并加强网络安全保障。
三、项目目标1. 更换现有交换机设备，提高网络带宽和稳定性。
2. 加强网络安全保障，防止黑客攻击和病毒入侵。
3. 优化网络拓扑结构，提高管理效率和维护便捷性。
四、项目实施步骤1. 进行需求分析根据企业的实际需求，确定所需交换机设备的数量、型号及规格，并考虑如何优化现有网络拓扑结构。
2. 制定方案制定详细的实施方案，包括设备采购、安装调试、配置管理等内容，并考虑如何保证数据安全及系统稳定性。
3. 设备采购根据需求分析结果，选择符合企业需求的交换机设备，并考虑价格、品牌、售后服务等因素。
4. 设备安装调试将新设备安装到指定位置，进行物理连接，并进行基础设置和调试，确保设备正常运行。
5. 配置管理根据实际需求，对交换机进行配置管理，包括VLAN划分、端口配置、流量控制、安全策略等内容。
6. 数据迁移将原有数据迁移到新设备上，并进行数据测试和验证，确保数据完整性和正确性。
7. 系统集成将新设备与其他网络设备集成，并进行整体测试和验证，确保系统稳定性和正常运行。
8. 培训与交接为企业员工提供相关培训，使其熟悉新系统的使用方法和操作流程，并完成项目交接工作。
五、项目风险及解决方案1. 设备采购风险：选择不合适的设备或者品质不过关的设备会导致项目延迟或者出现故障。
解决方案是选择可靠的供应商或者品牌，并在采购前进行充分调研。
2. 设备安装风险：错误的物理连接或者基础设置会导致系统无法正常启动。
解决方案是在安装前进行充分准备，并请专业人员进行安装调试。
3. 配置管理风险：配置错误或者不合理的策略会导致网络出现问题。
通信设备安装、调试及验收方案1. 背景本方案旨在确保通信设备的正确安装、调试和验收，以保证其正常运行和安全性。
通信设备在实际使用前，需要经过一系列的安装、调试和验收工作，以保证设备的稳定性和可靠性。
2. 安装步骤2.1 预安装准备在安装通信设备之前，需要进行以下准备工作：- 确定设备的安装位置，并保证该位置满足通信设备的安装要求；- 准备所需的材料和工具，包括安装架、螺丝、电缆等；- 清理安装位置，确保没有杂物和障碍物。
2.2 安装设备安装通信设备的步骤如下：1. 按照设备的安装手册，组装安装架和设备；2. 将组装好的安装架和设备固定在预定位置，确保稳固；3. 使用螺丝将设备和安装架进行牢固连接；4. 连接电缆和其他必要的配件，确保连接牢固且正确；5. 检查设备的安装位置和连接是否符合要求；6. 完成设备的物理安装。
3. 调试步骤通信设备安装完成后，需要进行调试以确保设备的正常运行。
调试步骤如下：1. 验证设备的电源供应是否正常，确保设备能够正常通电；2. 检查设备的各个指示灯和显示屏是否正常工作，确保设备正常开机；3. 根据设备的调试手册，进行相应的软件设置和参数调整；4. 完成设备的调试设置。
4. 验收步骤进行通信设备的验收前，需要进行以下步骤：1. 确认设备的安装和调试是否按照要求进行，并检查设备的相关文件和记录；2. 运行设备，并观察设备的运行状态和表现；3. 检查设备的输出是否符合预期，包括信号质量、传输速度等；4. 检查设备的安全性和稳定性，确保设备没有安全隐患；5. 根据验收结果，对设备进行评估和记录。
5. 风险和注意事项安装、调试和验收通信设备时，需要注意以下风险和注意事项：- 安装位置不当可能导致设备运行不稳定或损坏；- 连接错误或松动可能导致设备无法正常工作；- 调试过程中，设备参数的设置和调整需要谨慎进行，避免误操作；- 在使用设备时，注意保护个人隐私和数据安全。
以上是通信设备安装、调试及验收方案的内容，通过执行该方案，能够确保通信设备的安装和调试工作按照规范进行，从而保证设备的稳定运行和安全性。

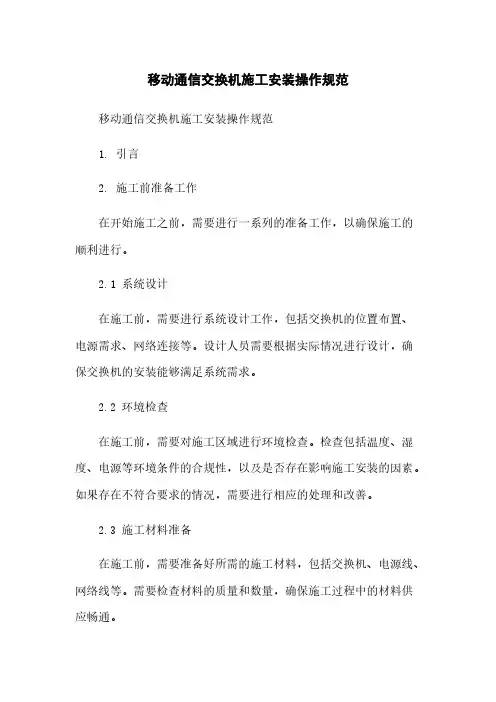

移动通信交换机施工安装操作规范移动通信交换机施工安装操作规范1. 引言2. 施工前准备工作在开始施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 系统设计在施工前，需要进行系统设计工作，包括交换机的位置布置、电源需求、网络连接等。
设计人员需要根据实际情况进行设计，确保交换机的安装能够满足系统需求。
2.2 环境检查在施工前，需要对施工区域进行环境检查。
检查包括温度、湿度、电源等环境条件的合规性，以及是否存在影响施工安装的因素。
如果存在不符合要求的情况，需要进行相应的处理和改善。
2.3 施工材料准备在施工前，需要准备好所需的施工材料，包括交换机、电源线、网络线等。
需要检查材料的质量和数量，确保施工过程中的材料供应畅通。
3. 施工安装过程在进行施工安装过程中，需要按照一定的操作步骤进行，以确保施工的质量和效果。
3.1 交换机安装位置根据系统设计的要求，确定交换机的安装位置。
安装位置应在通风良好、温度适宜、防尘条件较好的区域。
需要确保交换机与其他设备之间有足够的空隙和通道。
3.2 电源连接连接交换机的电源线，确保电源的稳定供应。
在连接电源线时，需要检查线路的接口和插头，确保连接牢固可靠，并避免电源线受到外力拉扯。
3.3 网络连接连接交换机与其他设备之间的网络线路。
在连接网络线路时，需要检查线路的接口和插头，确保连接牢固可靠，并避免线路受到外力拉扯。
3.4 交换机配置按照系统设计的要求，对交换机进行配置。
配置包括IP地质设置、端口配置、路由配置等。
在配置过程中，需要仔细检查和核对配置信息，确保配置的正确性和一致性。
3.5 系统测试在完成施工安装后，需要进行系统测试，以确保交换机的正常运行。
测试包括网络连通性测试、系统性能测试等。
在测试过程中，需要记录测试结果并进行分析，及时发现和排除问题。
4. 施工与验收在施工完成后，需要进行与验收工作，以确保施工质量和效果的达到要求。
4.1 施工对整个施工过程进行，包括工作进展、问题和解决方案等。
移动通信交换机施工安装操作规范(试行)四川移动通信有限责任公司第一章工程安装准备1.1开箱验收注意：交换系统设备是贵重的电子系统设备，在运输过程中要有良好的包装及防水、防震动标志，运输到达目的地后，要防止野蛮装卸，防止日晒雨淋。
机器设备开箱必须有供货商人员到场方可开箱验收。
开箱要遵循以下步骤：1．开箱之前，应按各包装箱上所附的货运清单点明总件数，观看包装箱外观是否完好。
2．开箱在督导工程师的协作下按到货目录清单对机柜、电缆及附件清点验货，确保货源到齐与否，是否有损坏。
3．开箱后，根据配置表和装箱单清点物件是否齐全，附件是否齐套，部件是否变形，受损等，并由双方签署开箱验收报告。
4、检查安装工具是否齐全。
5、仔细研究目录清单，确保在安装过程中有计划进行。
6、在验货后，对各机柜、电缆、接头、工具及其它附件进行分类妥善安放，如有条件，可先将其中一部分即将先行安装的机柜等送达安装机房位置。
1.2工程安装程序指引移动交换机在网上正常、可靠的运行与安装工程质量密切相关。
因此，建立一套系统、规范的安装、开通程序尤为重要。
交换系统设备的安装、调试、验收和开通的工作流程基本上如图所示进行。
工作流程图其中设备安装流程如图所示。
设备安装流程图工程准备是整个安装工程的第一步，也是保障整个工程顺利进行的前提。
1.3机房要求1.3.1平面布置要求1．机房布置要求主机房和辅助机房分开，但必须安排紧凑，使连线尽量缩短。
操作维护台的布放应该使操作维护人员面对主体设备的正面，一般在主机房和操作为维护室之间采用玻璃隔墙。
特别注意，在有条件的情况下，尽可能避免系统主设备与一次电源安装在同一个房间。
2．机房面积交换系统机柜前至少留出米的距离，给开门及维护予以方便。
多排布置机柜时，第一排机柜的正面对着操作维护台，两排机柜背面相向布置，机柜正面之间距离不小于米，机柜排的前后左右侧与墙壁的距离不小于米（有调测的面与墙距离为1米）。
3．机房高度机房高度指梁下或风管到地板上表面的净高度，高度为：上走线时不低于，下走线时不低于。
4．机房的门窗和高度机房门窗布局要合理，开门后有效高度不低于2米，宽度不小于1米。
如果有条件，门、窗采用双层玻璃，加防尘橡胶条密封，并经常清除灰尘。
5．机房地板首先，主机房防静电地板的承载能力大于450Kg/ m2，辅助机房的地板承载能力大于300Kg/m2，地板的铺设和支撑必须平整、坚固、稳定，每平米水平误差应不大于2mm。
1.3.2机房环境要求1．温、湿度要求：机房内工作环境温度、湿度的测量点，指在设备机架前后没有保护板时测量，距地板以上米和距设备前方米处测量的数值，应满足以下要求：（1）长期工作条件允许：15℃～25℃（温度），30％～70％（湿度）（2）短期允许条件：0℃～45℃（温度），20％～90％（湿度）短期工作条件指连续工作不超过48小时和一年内累计不超过15天。
2．防电磁辐射干扰要求机房应远离强功率无线电发射台、雷达发射站、高频大电流设备。
3．空调及通风要求空调装置的基本要求是：空调湿度：30％—75％空调温度：18℃—28℃4．消防要求机房主建筑必须达到国家《建筑设计防火规范》和电信机房防火的相应的要求，要安装烟雾、高温等告警装置，并经常检验以保证其性能良好。
5．照明要求机架间适当位置要安装白炽灯（或配置应急照明设备）为设备安装和维护进行照明。
6．防雷设要求防雷要求是安全的最重要内容。
建筑防雷接地装置电阻不大于1Ω，宜采用联合接地系统，接地电阻值要求较高1Ω以内，而各种电信设备的接地要求并不相同，所以，应按各种接地装置的最小电阻值要求确定。
另外在市电进入机房的线路上，必须安装合适的电源防雷装置。
7．防震能力交换机房应配备安装防震设施，使交换机房能达到抗里氏7级（美氏9级）地震的能力。
8．防静电要求静电对设备的影响与危害往往容易被忽视，但是它却是非常严重的问题，必须给予高度重视。
从有关资料提供的数据来看，在损坏件中有50%的器件损坏是由静电所造成的。
另外，静电对器件的破坏往往不是一次性的，它会将这种损坏予以积累，在此过程中设备的运行会出现间隙性故障或性能下降，静电还会引起软件故障，能使电子开关、控制电路失灵甚至产生误动作。
1.3.3电源系统及接地要求1．直流电源要求（1）机房电源设备供给系统的电压标称值为－48V，允许变动范围为－57V～－40V。
（2）直流电源电压所含杂音电平指标应满足邮电部总技术规范要求。
（3）直流电源应具有过压/过流保护及指示。
2．各类设备所需交流电源要求为：（1）三相电源：380V±10% 50Hz±5%，波形失真<5%（2）单相电源：220V±10% 50Hz±5%，波形失真<5%（3）备用发电机电压波形失真为5%～10%3．接地要求接地对保证系统主设备和辅助设备的运行环境的良好电磁条件和设备的抗干扰能力的正确发挥作用至关重要，必须给予高度重视。
首先，要求符合“通信局（站）电源系统总技术要求”（暂行规定）（1995年7月发布），程控交换机系统要求有三个相对独立的地线：保护地、工作地和防雷地，如采用各类通信设备的工作地、保护地、建筑防雷地共用一组接地体的集中接地方式，要保证接地电阻小于Ω。
必须说明的是，在设备开通之前，应该精确测量接地电阻，并工向程人员提供数据，如果接地电阻不符合要求，原则上要暂缓开局。
1.4安装准备工作1.4.1安装配合工作机器安装工程以厂方技术人员为主，局方技术人员辅助。
为了便于系统早日开通及日常维护，局方技术人员应积极配合工程施工方，了解安装、结构、布线、调试步骤等。
同时，工程技术人员应在局方配合下，完成机房运行环境的检查，了解局方交换机组网和数据配置情况，了解设备在网中的状况，线路传输设备接口，各电缆长度等，以便能使工程顺利进行。
1.4.2工具准备工程技术人员应携带相关的工具仪表。
主要有以下几种：螺丝刀（一字、十字）、镊子、烙铁、拨片器、万用表、编程器、擦除器、剥线和压线工具等。
1.4.3技术资料开通人员应准备相应的技术资料备查：《安装手册》、《操作维护手册》、《用户手册》。
第二章硬件安装2.1硬件安装要求1.机架安装要求（1）机架必须垂直安装，安装完毕后，水平、垂直度均不应超过3mm（2）机架布局应符合工程设计要求，机架列之间主走道侧应对齐成直线，误差不大于5mm。
相邻机架应紧靠，整列机架应在一个平面上（3）各紧固螺钉必须拧紧、同种螺帽外露长度(高度)应一致（4）机架上各种零件不得脱落或碰坏，漆的涂层应无剥落、碰伤，如有则应补涂、各种标签应齐全清晰。
（5）机架安装必须进行防震加固，必要时可用地螺栓将机架与地面固定。
（6）印制板插件接触应可靠插拔灵活方便，用力适度，插入槽位表面应平整。
2.机台及外围终端设备安装、要求（1）机台安装位置应符合工程设计要求。
（2）台列安装应对齐或直线，相邻机架应紧靠，台平水平一致，不能有高低不齐现象。
（3）外围终端应做到设备完整齐套，安装到位，运行正常。
（4）机房急告警设备应安装在醒目位置，安装牢固。
2.2机架排列机柜的朝向，正面安装插件，面向较宽的通道，背面是柜内及柜间连接电缆，为操作方便，只能采取背对面或背对背方式，不能采用不留通道的背靠背方式。
2.3机架安装（1）机架安装前，需了解用户电缆的走线方向，如采用上走线，需先将用户柜机架上的上盖板卸下。
（2）为了抗震，机柜必须进行加固安装。
可根据自己的需要自行加工或设备提供商代为定做基座，托框的高度由地板高度来确定。
（3）基座的水平调整。
（4）机柜的固定。
2.4机架电源的安装电源箱具有对输入一次电源的－48V电压值检测、过欠压监测及系统状况监测，指示及告警和防雷击功能。
. 系统可及时检测输出电压及工作状态并及时报警并提供保护功能2．5 贴机柜标签安装完成后应及时贴上机柜标签、贴机框标签、贴设备标签。
第三章电缆及电缆线布放要求交换系统的电缆分为外部电缆和内部电缆两大类。
外部电缆主要包括各种中继电缆和电源电缆（-48V电源）其中机架内电缆在出厂前已安装好，而机架间的电缆则需要在工程中现场安装。
3.1电缆标签在铺设电缆时，每条电缆应有一个明确标号，以便于检查和连接。
故电缆标签内容应标明电缆在主机柜中的位置。
3.1.1标签类别1．中继电缆标签。
2．网线：两端标签均贴上节点号。
3．电源线：4．光纤：3.1.2电缆标签的粘贴电缆标签应贴于电缆两端的明显处，且不易脱落，便于连接与维护时查看。
3.2电缆布放原则3.2.1电源线布放原则1．电源及地线的连接要求程控交换机系统良好的接地是防雷击、抗干扰的重要保证，是交换机稳定可靠地工作的基础。
接地电阻要求小于 。
从接地桩到交换设备上的连接电缆应采用导电良好的铜芯，截面不小于50mm2，距离尽可能缩小，必要时，接地连接件应给予防蚀保护，以保证低电阻连接。
2．电源线及地线布放时，首先应确立与其它电缆分开布放的原则。
在架内走线时，应分开绑扎，不得与其它电缆混扎在一起，在走线槽或地沟等架外走线时也应分别绑扎。
3．在电源线及地线敷设过程中，应先测量好所需电源线长度，并预留足够长度电缆，以防实际敷设时长度不够。
如在敷设过程中发现长度不够，应停止敷设，重新换电缆敷设，不得在电缆中间做接头或扞点。
3.2.2中继线布放原则1．在机器安装了支架、机房安装了防静电地板时，建议用户电缆采用下走线方法。
如果机器未安装支架则应采用上走线方法，但需在机柜上方铺设走线架。
（1）．下走线方式：在平地安装的情况下，由于机柜下面有四个支脚，机柜底框与地面有一定的空隙，可以用来走线。
在加固安装的情况下，取下四个支脚，机柜安装在型钢基座上，这时电缆线从机柜下面通入地沟，在地沟内走线。
（2）．上走线方式：为实施上走线方式将机柜的顶网分为大小两块，松开紧固顶网的螺钉将机柜上顶后侧的小顶网板取下，电缆即可从上面引出。
1.按选定的走线方式，按各类机柜的走线图接线表接线。
2．中继电缆应和电源电缆分开布放。
3．同轴电缆转弯半径不小于40mm，以保护线芯不受损伤。
4．不得损伤导线绝缘层。
电缆的布放须便于维护和将来扩容。
5．布放于走线架的电缆必须绑扎。
绑扎后的电缆应互相紧密靠拢，外观平直整齐。
线扣间距均匀，松紧适度。
6．布放于槽道的电缆可以不绑扎，槽内电缆应顺埋平直。
电缆不得溢出槽道。
在电缆进出槽道部位和电缆转弯处应绑扎。
7．放线时由机架放至配线架，放线过程中应注意不要将电缆拉紧，放线后多余电缆不应全部剪掉。
放线应参照插头安装位置，机框左侧的电缆放于左侧走线位置，右侧的放于右侧位置。
用户电缆应与其他电缆分开，在走线槽中或在活动地板下布放应按机柜分别绑扎，电缆应顺直，布放完后应排列整齐，外皮无损伤，并在必要的地方留有余量。
