机柜安装要求

机房机柜安装标准
机房机柜安装有一定的标准，以下是一些主要的安装要求：- 电源线插头与服务器电源接头两端要标签扎带。

- 如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来。

- 柜子与柜子之间走线要从机柜顶端方向布线。

- 连接服务器与交换机两端的扎带标签，网线头后端要标记同编号，且与交换机端口号编号一致。

- 电源线与网线分机柜两边走线，每一小节要用扎带扎好。

- 机柜服务器不能太多定性，要用挡板分离开来，有助于维护与服务器散热稳定。

- 交换机要用配套耳朵固定在机柜顶端，有助于网线的走位。

- 贴好每台服务器的资源标签，每台设备打印两张一致的设备标签，前面贴一个，设备边上贴一个。

- 核心交换机接到二层网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号、哪个交换机、哪个端口号。

- 不要在服务器贴IP地址。

- 查看机柜下面空调挡风口闸门是否打开，以免设备过热死机。

- 重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座。

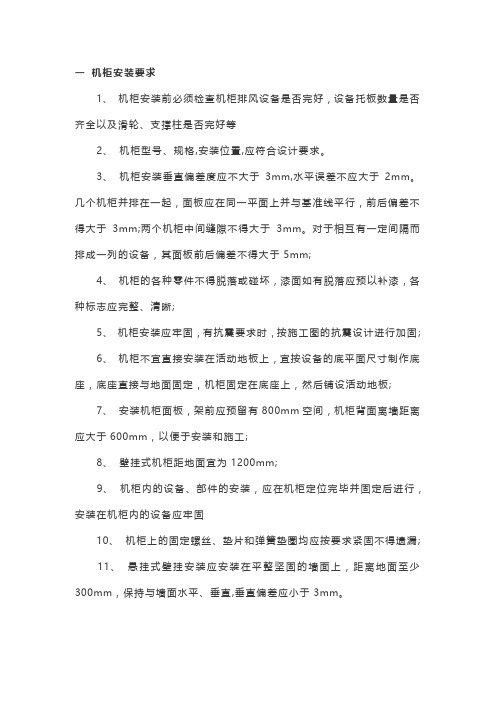

一机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm;两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm;4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰;5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固;6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板;7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工;8、壁挂式机柜距地面宜为1200mm;9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏;11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个(悬挂式C型机柜为6个)。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

做好防鼠、防虫、防水和防潮处理。

二机柜内设备的安装布局及要求1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。

湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布2013-04-01 实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

机房建设机柜安装标准设备的间距和通道应符合下列规定1）机柜正面相对排列时，其净距离不应小于1.5m；2）背后开门的设备，背面离墙边净距离不应小于0.8m；3）机柜侧面距墙不应小于0.5m，机柜侧面离其他设备净距不应小于0.8m，当需要维修测试时，则距墙不应小于1.2m；4）并排布置的设备总长度大于4m时，两侧均应设置通道。

5）通道净宽不应小于1.2m。

6）没有后门，一般留几公分就可以了。

如果有后门，双开后门一般要留机柜宽度尺寸的一半以上，还要加上人的操作空间，600宽的机柜，一般都会留到800mm左右，800宽的机柜，一般留900mm左右。

单开后门，600宽的机柜，留1000mm左右，800宽的机柜，留1200mm左右，如果没那么多空间，可以稍微少一些。

7）合理布置机柜对于确保机柜拥有适当温度和足够的空气非常重要。

采取"面对面、背靠背"的机柜摆放及将空调设备与热通道对齐方式，这样在两排机柜的正面面对通道中间布置冷风出口，形成一个"冷通道"的冷空气区，冷空气流经设备后形成了热空气，再被排放到两排机柜背面中的"热通道"中，最后通过热通道上方布置的回风口回到空调系统，使整个机房气流、能量流流动通畅，不但提高了机房精密空调的利用率，而且还进一步提升了制冷效果。

机柜气流和机柜设计是引导空气最大限度改进冷却效果的关键因素。

机柜对于防止设备排出的热气短路循环进入设备进气口至关重要。

热空气将被轻微增压，再加上设备进气过程中的吸力，将可能导致热空气被重新吸入设备进气口。

气流短路问题可能导致IT设备的温度上升8℃，其结果的将要远远大于热气造成的影响。

由于模块化数据网络设备基本上是水平方向进出风（最常见的方式是前进后出），因此空调制冷气流也应符合这种气流组织：尽量将冷气送到所有数据设备的前方位置。

采用标准机柜和盲板可以大幅减少气流短路比例，能消除机架正面的垂直温度梯度，防止高温排出空气回流到机架前部区域，并确保供应的冷空气在机架上下配送均匀。

机柜安装步骤及注意事项机柜是安装和保护服务器、网络设备和其他电子设备的重要设备。

正确安装机柜可以确保设备的稳定性和安全性，并方便管理和维护。

下面是安装机柜的步骤及注意事项：步骤一：选择合适的机柜在选择机柜时，需要考虑以下因素：1.大小：根据设备的数量和尺寸选择机柜的大小。

通常机柜的高度为42U或48U。

2.材料：机柜一般由金属制成，具有良好的抗震和防护性能。

也可以选择防静电涂层或其他特殊材料的机柜，以适应特殊环境。

3.通风：机柜应具有良好的通风性能，以确保设备不过热。

4.安全：机柜应具有物理锁定和防盗措施，以保护设备的安全。

步骤二：准备工作在开始安装机柜之前，需要进行以下准备工作：1.确认安装位置：选择一个干燥、通风、无尘和无堆积物的位置安装机柜。

2.测量：测量安装区域的尺寸，确保机柜适合该区域。

3.安装设备：准备好要安装在机柜中的设备，包括服务器、交换机、路由器等。

步骤三：安装机柜以下是安装机柜的步骤：1.拆开机柜：打开机柜的包装箱，仔细检查机柜是否有损坏，并拆卸机柜的其他附件和配件。

2.安装脚轮：将脚轮安装在机柜的底部，确保它们牢固地固定在机柜上。

3.安装支撑架：将机柜的支撑架安装在机柜的底部。

根据设计好的位置，使用固定螺丝将支撑架固定在地面上。

4.安装机柜：将机柜移动到安装位置，并将机柜的底部与支撑架对齐。

使用螺丝将机柜固定在支撑架上。

5.安装托架：根据设备的尺寸和重量，将托架安装在机柜的内部。

确保托架牢固地固定在机柜的前后柱上，并能够安装设备。

步骤四：安装设备以下是安装设备的步骤：1.设计布局：根据设备的尺寸和重量，设计设备的布局。

首先安装较重的设备，然后安装较轻的设备。

2.安装设备：将设备放置在机柜的托架上，并使用螺丝将其固定在托架上。

确保设备安装牢固且稳定。

步骤五：连接设备以下是连接设备的步骤：1.电源连接：将设备的电源线连接到电源插座上。

确保电源线没有断裂或损坏。

2.数据连接：根据设备的连接需求，将设备的数据线连接到交换机、路由器或其他网络设备的正确端口上。

机柜安装施工规范2017年8月一机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

做好防鼠、防虫、防水和防潮处理。

二机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。

机柜的安装要求和步骤一、机柜的安装要求机柜是数据中心和机房中不可或缺的设备，它用于安装和管理服务器、网络设备和其他关键的IT设备。

为了确保机柜的安装和使用的顺利进行，以下是一些机柜的安装要求：1. 确定安装位置：机柜应该放置在干燥、通风良好、温度适宜的地方。

机柜的周围应该保持一定的空间，以便于维修和更换设备。

2. 确保地面平整：机柜需要放置在平整的地面上，以确保设备的稳定和安全。

地面应该能够承受机柜和其中设备的重量。

3. 提供适当的电源：机柜的安装位置应该有足够的电源插座和电源容量，以满足机柜中设备的需求。

同时，电源插座应该符合安全要求，并避免过载。

4. 提供良好的接地：机柜应该进行良好的接地，以保护设备免受静电和电磁干扰的影响。

接地线应该连接到专门的接地设备或接地棒上。

5. 确保合适的空间和尺寸：机柜的尺寸应该能够容纳所有要安装的设备，并且留出足够的空间进行散热和维修。

机柜的高度、宽度和深度应该根据实际需求选择。

二、机柜的安装步骤1. 准备工作：在安装机柜之前，需要先进行准备工作。

清理安装位置，确保地面平整和干燥。

检查电源插座和电源容量是否符合要求。

准备好所需的工具和材料，如螺丝刀、螺丝、螺母等。

2. 安装机柜：将机柜放置在准备好的位置上，确保机柜与地面接触牢固。

调整机柜的水平度，使用水平仪进行校准。

使用螺丝刀将机柜固定在地面上，确保机柜的稳定性。

3. 安装设备：根据实际需求，将需要安装的设备放置在机柜内。

在安装设备之前，先阅读设备的安装手册，了解安装要求和步骤。

使用螺丝和螺母将设备固定在机柜的托盘上或者安装在机柜的侧板上。

4. 连接设备：将设备之间的电源线、网络线和其他连接线缠绕整齐，确保连接稳固和有序。

将电源线插入机柜中的电源插座，将网络线连接到网络设备上。

5. 散热和维护：在安装完设备之后，确保机柜的通风良好，以避免设备过热。

定期清理机柜内的灰尘和杂物，保持机柜的整洁和设备的正常运行。

6. 测试和验收：在安装完成后，进行设备的测试和验收。

机柜安装施工规范服务器等。

5、光缆终端盒应安装在机柜的最下方，距离地面不得小于200mm。

6、设备的安装应按照设备的尺寸、功能和连接方式进行布局。

保证设备的通风、散热和维护。

7、设备安装时应注意电源和信号线的接线，线缆应整齐有序。

不得交叉或打结，标识清晰。

8、设备的安装高度应合理，不得过高或过低，方便设备的维护和管理。

9、机柜内设备的布局应符合工程设计和规范要求，保证设备的安全稳定运行。

10、机柜内设备的布线应整洁有序，不得有乱线、悬线、扭曲等现象。

11、机柜内设备的维护和管理应按照设备的使用说明书和维护手册进行，保证设备的正常运行和延长使用寿命。

12、机柜内设备的故障排除应按照设备的故障排除流程进行。

保证设备的及时修复和恢复正常运行。

13、机柜内设备的更换和升级应按照工程设计和规范要求进行，保证设备的兼容性和稳定性。

14、机柜内设备的清洁和维护应定期进行，保证设备的干净整XXX和正常运行。

15、机柜内设备的保养和维修应按照设备的使用说明书和维护手册进行，保证设备的正常运行和延长使用寿命。

In order to prevent signal line crossing and ensure easy maintenance of nal areas。

the best arrangement order from bottom to top is optical terminal->bridge->router->switch。

The larger equipment should be installed at the bottom of the XXXtransceivers。

due to their small size and large quantity。

cannot be fixed inside the XXX.For XXX s:1.Cable laying should be natural and straight。

四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

做好防鼠、防虫、防水和防潮处理。

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
