限幅放大器原理

限幅电路原理
限幅电路是一种电子电路，主要功能是将输入信号限制在一个特定的范围内。

原理上，限幅电路通过使用二极管、晶体管或运算放大器等元件来实现。

一种常见的限幅电路是使用二极管的整流器电路。

在这个电路中，输入信号首先被半波整流，然后通过一个滤波电容器进行滤波。

在正半周期，二极管正向导通，信号通过；在负半周期，二极管反向截止，信号被阻断。

另一种常见的限幅电路是使用晶体管作为放大器的电路。

在这个电路中，输入信号被放大器放大，然后通过一个反向偏置电路限制输出信号在特定的范围内。

晶体管的工作点通过电阻和电压源确定，以确保输出信号的幅度不超过设定的限制。

运算放大器也可用于实现限幅电路。

在这种电路中，运算放大器被配置为一个比较器，通过调整输入信号和参考电压，可以限制输出信号的幅度在一个特定的范围内。

运算放大器的非反相输入和参考电压比较，当输入信号超出限制范围时，输出信号将改变。

总之，限幅电路通过使用特定的电子元件和电路配置，可以将输入信号限制在一个特定的范围内。

这种电路在电子设备中广泛应用，可以保护设备不受过大的输入信号影响，提高系统的可靠性和稳定性。

限幅放大器的仿真研究张静秋;陈宁;陈明义;桂卫华【摘要】本文介绍借助于Multisim12仿真软件,研究基于集成运算放大器和集成电压比较器所构成的限幅放大器,当输入信号的幅度和频率在一定范围内变化时,均可以输出边沿特性良好的TTL电平,并且输出与输入信号之间的相位差不会因频率变化而发生偏移,输出与输入信号的周期有良好的一致性.当输入信号的幅度和频率超出一定范围时,就需要对电路参数进行适当的调整才能获得满意的输出特性.【期刊名称】《电子制作》【年(卷),期】2018(000)007【总页数】4页(P80-82,87)【关键词】限幅放大器;负反馈;桥式限幅;元件选择;自激振荡;电平转换;Multisim12【作者】张静秋;陈宁;陈明义;桂卫华【作者单位】中南大学信息科学与工程学院,湖南长沙,410000;中南大学信息科学与工程学院,湖南长沙,410000;中南大学信息科学与工程学院,湖南长沙,410000;中南大学信息科学与工程学院,湖南长沙,410000【正文语种】中文0 引言限幅放大电路也可以称为数据量化器，接收较宽变化范围的输入电压，输出边沿速度受控的、幅度固定的数字逻辑电平。

在输入信号较小时，限幅放大电路处于线性放大区；当输入信号达到一定的幅度，输出电压的幅度将不随输入信号幅度变化而维持在一定值上，处于限幅工作状态。

限幅放大器可以作为对微弱输入信号的频率、相位进行测量之前的预处理电路，常用于数字传输系统、信号整形和过压保护等。

与数字电路相比，在电路结构基本确定的情况下，模拟电路中元器件特性参数的选择对电路功能能否实现、能否达到预期的性能指标起着至关重要的作用。

本文介绍的限幅放大器采用三级电路来实现限幅放大和电平转换功能：第一级采用由集成运放构成的同相比例运算电路，主要起阻抗变换作用，其输入电阻极高而输出电阻极低，可以从信号源获取微小的电压信号；第二级由集成运放、二极管和稳压管构成负反馈桥式限幅放大电路，在输入信号的幅度和频率均会变化的情况下，输出一定幅度范围内的限幅信号，其频率与输入信号一致，极性与输入信号相反。

限幅电路的工作原理
限幅电路的工作原理是通过限制电压或电流的幅值范围来保护电路或设备不被过大的电压或电流损坏。

它常用于信号处理电路中，特别是用于音频放大器和模拟电视调幅解调器中。

限幅电路通常由二极管组成，二极管具有非线性特性——当电压小于正向电压（正向偏置电压）时，二极管处于截止状态，电流很小，电压波形完全按照输入信号波形变化；当电压大于正向电压时，二极管处于导通状态，电流快速增大，电压波形不能超过正向电压，并保持为常量。

在限幅电路中，输入信号首先经过一个初始级比较装置，该装置比较输入信号和设定的正向电压，确定是否大于正向电压。

如果输入信号的幅值小于正向电压，则通过，并根据输入信号的改变而改变输出信号；如果输入信号的幅值大于正向电压，则初始级比较装置将电压限制在正向电压，并将其传递到输出信号。

通过限幅电路可以防止输入信号的波形因过大的幅值而失真或损坏电路或设备。

此外，限幅电路还可以用于选择所需幅值的特定频率分量，以实现频率响应的定制。

需要注意的是，在使用限幅电路时，正向偏置电压和限幅幅值的选择十分重要，因为过高的偏置电压或限幅幅值可能会导致失真或损坏信号。

因此，设计限幅电路时需要根据实际应用需求进行仔细选择和调整。

限幅电路的工作原理
限幅电路是电子技术中很常见的电路，它的功能是将输入的电压值限制在一个特定的范围内，而不受外部因素的影响。

简而言之，它可以将外部信号的大小限制在某一范围内，以避免被外部的干扰破坏控制环节的稳定性。

因此，限幅电路是广泛应用于各种电子设备中的重要电路组件之一，其功能无处不在。

限幅电路由三部分组成：斯托克斯管，反向电源和电流放大器。

斯托克斯管是一种多极可控硅，它可以根据输入控制信号来改变电压是否超过限制电压。

反向电源可以通过将两个电路断开来使用，以便它不会影响输入信号的大小。

电流放大器可以放大输出电压，以避免被外部因素的干扰所破坏。

在实际应用中，限幅电路的工作原理很简单，输入电压首先经过斯托克斯管的限幅，如果限制电压被超过，即限制信号的高声部分被超过，则斯托克斯管会将其限制在范围内。

随后，限制的输入信号经过反向电源，这可以防止外部信号的干扰，最后由电流放大器放大到所需的范围。

一旦输出电压被放大，那么接收到的信号就可以在一个稳定的、可靠的环境中传输。

限幅电路的优势是，它可以使用户可以简单的控制信号的范围，而不受外界干扰影响，同时也可以将输入信号放大到稳定的范围内，这样可以提高控制系统和信号系统的可靠性。

因此，它已经被广泛应用于各种电子设备和系统中。

总之，限幅电路是一种重要的电路组件，可以限制电压在一定
范围内，以避免被外部因素的干扰，改善控制系统和信号系统的可靠性，它已经被广泛应用于各种电子设备和系统中。

如果用户清楚的了解其工作原理，将会发挥出它的最大价值。

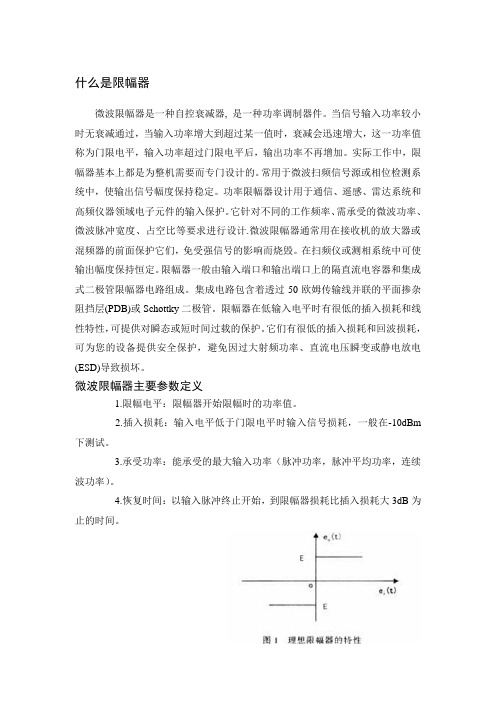

什么是限幅器微波限幅器是一种自控衰减器, 是一种功率调制器件。

当信号输入功率较小时无衰减通过，当输入功率增大到超过某一值时，衰减会迅速增大，这一功率值称为门限电平，输入功率超过门限电平后，输出功率不再增加。

实际工作中，限幅器基本上都是为整机需要而专门设计的。

常用于微波扫频信号源或相位检测系统中，使输出信号幅度保持稳定。

功率限幅器设计用于通信、遥感、雷达系统和高频仪器领域电子元件的输入保护。

它针对不同的工作频率、需承受的微波功率、微波脉冲宽度、占空比等要求进行设计.微波限幅器通常用在接收机的放大器或混频器的前面保护它们，免受强信号的影响而烧毁。

在扫频仪或测相系统中可使输出幅度保持恒定。

限幅器一般由输入端口和输出端口上的隔直流电容器和集成式二极管限幅器电路组成。

集成电路包含着透过50欧姆传输线并联的平面掺杂阻挡层(PDB)或Schottky二极管。

限幅器在低输入电平时有很低的插入损耗和线性特性，可提供对瞬态或短时间过载的保护。

它们有很低的插入损耗和回波损耗，可为您的设备提供安全保护，避免因过大射频功率、直流电压瞬变或静电放电(ESD)导致损坏。

微波限幅器主要参数定义1.限幅电平：限幅器开始限幅时的功率值。

2.插入损耗：输入电平低于门限电平时输入信号损耗，一般在-10dBm 下测试。

3.承受功率：能承受的最大输入功率（脉冲功率，脉冲平均功率，连续波功率）。

4.恢复时间：以输入脉冲终止开始，到限幅器损耗比插入损耗大3dB为止的时间。

限幅器原理是什么?理想限幅器是一个无记忆的非线性电路。

理想限幅器应具有放大和限幅的双重功能，且要求其放大量为无穷大、限幅是瞬时的。

通常限幅器是由非线性限幅器件和一个带通滤波器组成，调频波通过它时，首先由非线性器件将其超过限幅电平E的那部分幅度切去，然后经带通滤波器滤出其基波分量，以使输出电压的频率仍和输入的频率一致。

实际设计中，我们采用在一个近似中频带宽的限幅器中加入适量的正反馈，就能够明显地改善它的削弱比，起到几级无正反馈但其它结构相同的限幅器的作用。

射频限幅器工作原理射频限幅器是一种用于限制射频信号幅度的电路或器件。

它的工作原理是通过对输入信号进行采样和判别，将超过设定幅度阈值的信号进行限制或削弱，以确保输出信号的幅度稳定在设定范围内，从而保护后续电路免受过高信号幅度的影响。

射频限幅器通常由压控放大器（VCA）和比较器组成。

压控放大器的主要作用是根据控制电压来调节信号的增益，而比较器则负责对输入信号进行采样和判别。

在限幅器内部，输入信号首先经过压控放大器进行增益调节，然后与参考电压进行比较。

当输入信号的幅度超过设定的阈值时，比较器会将超过阈值的部分信号削弱或限制，使其幅度保持在阈值以下。

这样，即使输入信号幅度发生较大变化，输出信号的幅度也能够稳定在设定的范围内。

通过调节比较器的阈值和压控放大器的增益，可以实现对输出信号幅度的精确控制。

射频限幅器在射频系统中起到了重要的作用。

首先，它可以保护后续电路免受过高信号幅度的影响。

在射频系统中，信号幅度过大可能会导致器件损坏或系统性能下降。

通过使用射频限幅器，可以有效限制输入信号的幅度，保护后续电路的正常工作。

射频限幅器还可以用于信号处理和干扰抑制。

在某些应用中，输入信号可能存在幅度波动或干扰信号的干扰。

通过使用射频限幅器，可以将幅度波动限制在一定范围内，从而提高信号的稳定性和抗干扰能力。

射频限幅器还可以用于射频测量和测试。

在射频测量和测试中，需要对输入信号进行精确控制和调节。

通过使用射频限幅器，可以实现对输入信号幅度的精确控制，以满足不同测试需求。

射频限幅器是一种重要的射频信号处理器件，它通过对输入信号进行采样和判别，限制或削弱超过设定幅度阈值的信号，以保护后续电路免受过高信号幅度的影响。

射频限幅器在射频系统中具有广泛的应用，可以保证系统的正常工作，提高信号的稳定性和抗干扰能力，满足不同的测量和测试需求。

限幅放⼤器电路原理限幅电路(limiter circuit) ：去除过⾼或过低的电压信号，保护电路不因为太⾼或太低的电压，造成电路⼯作不正常。

利⽤⼆极管限幅，是集成电路(Integrated Circuit, IC)设计中常⽤来保护电路的⽅法。

限幅器采⽤的⽅法，可利⽤⼆极管的压降,三极管集电极电流截⽌与饱和或者差动放⼤器限制电流以及⼆极管正反向的电阻变化等⽅法。

s(t)=5sinωt(v)（1）图1即为限幅电路输⼊信号:外加电压⼩于0.7V的部分：截⽌状态因此:I=0,V0=S(t)-IR=S(t)= 0.7V 。

外加电压⾼于0.7V的部分：导通且维持导通电压VD(on)图1（2）图2部分：s(t) > -0.7V：截⽌状态:V0=S(t)-IR=S(t)s(t) <= -0.7V：导通状态:Vo= -V D(on) =-0.7v→限制Vo⼤于-0.7V图2图3双向限幅器(on)=0.7v （3）见图4，s(t) > 0.7V：D1导通、D2截⽌ Vo= VDs(t) < -0.7V：D2导通、D1截⽌ Vo= -V D(on)=-0.7v-0.7V < s(t) < 0.7V：D1/D2皆截⽌，Vo = s(t)→限制Vo在-0.7V及0.7V之间图4（4），见图5s(t) > Va + 0.7V；D1导通、D2截⽌ Vo = Va+ V D(on)=Va + 0.7vs(t) < -(Vb+0.7V) ：D2导通、D1截⽌ Vo = -Vb - V D(on)=-(Vb + 0.7v -(Vb+0.7V) < s(t) < (Va+0.7V) ：D1/D2皆截⽌，Vo = s(t)→限制Vo在-(Vb + 0.7V)及(Va + 0.7V)之间图5图6图7⼆极管并联式限幅器电路如图8所⽰，当输⼊电压低于某⼀门限电压，即：时，A点电压低于⼆极管的导通电压为：U A<(U R+U D) ，⼆极管截⽌，输出电压为：当输⼊电压等于或⼤于门限电压时，⼆极管导通，A点电压被箝制在电平上，输出电压不再随输⼊电压变化⽽变化，成为⼀个固定电平：其电压传输特性如图9所⽰。

毕业设计85集成运算放大器的非线性应用—限幅电路限幅电路是一种常用的非线性应用电路，常用于将信号限制在特定范围内。

在毕业设计中，我们可以利用85集成运算放大器设计一个限幅电路，用于限制输入信号在一定的电压范围内。

本文将对限幅电路的原理、设计步骤以及一些使用注意事项进行详细介绍。

限幅电路的原理是利用85集成运算放大器的饱和特性，将输入信号的幅值限制在一定的范围内。

具体实现的方式如下：首先，将输入信号接入到放大器的非反馈输入端口，并通过负反馈将输出信号反馈到反馈输入端口。

然后，在反馈路径上连接两个二极管，其方向相反。

当输入信号的幅值超过二极管的正向或反向导通电压时，二极管将开始导通，将反馈路径截断，从而限制输出信号的幅值。

设计限幅电路时，我们需要首先确定输入信号的幅值范围，然后选择合适的二极管。

一般情况下，我们会选择正向导通电压为0.7V的硅二极管。

接下来，我们需要计算二极管电流。

根据放大器的输入电流要求，我们可以选择合适的电阻值来限制二极管电流。

然后，根据输入电阻和电压放大倍数，计算出所需的反馈电阻值。

最后，根据反馈电阻和二极管电流，计算反馈电压。

在设计过程中，需要注意以下几点。

首先，输入信号的幅值范围应该小于放大器的饱和电压范围，以保证限幅电路的正常工作。

其次，选择的二极管应具有良好的温度稳定性和高导通能力。

此外，设计过程中应注意功耗和功率稳定性等问题。

在实际应用中，限幅电路常用于音频信号放大器、电压稳定器等电路中，用于限制输入信号的幅值，保护后续电路和设备免受过大幅值信号的损害。

总结起来，限幅电路是一种常用的非线性应用电路，可以通过利用85集成运算放大器的饱和特性，将输入信号的幅值限制在一定的范围内。

设计限幅电路需要确定输入信号的幅值范围，选择合适的二极管，并进行电流和电压的计算。

在实际应用中，限幅电路常用于保护电路和设备免受过大幅值信号的损害。
