建筑外墙外保温体系中商品砂浆的应用

1 范围本方案适用于使用无机砂浆作为保温层，在各种基层墙体的外墙外保温饰面涂料施工作业控制，保温层厚度依设计厚度。

该保温结构体系简介如下：无机砂浆外墙外保温技术由界面层、保温层、抗裂防护层和饰面层组成。

保温层由无机保温砂浆干粉料加水搅拌后，抹于墙体表面，形成无空腔保温层。

抗裂防护层增强了面层柔性变形、抗裂及防水性能。

饰面可由各种类型的外墙涂料进行装饰。

该体系适用于各类新建建筑保温工程和既有建筑的节能改造工程。

饰面为涂料的基本构造作法如图1：无机保温砂浆外墙外保温技术涂料饰面的基本构造2 编制依据工程设计图纸及说明GB50176-93《民用建筑热工设计规范》JGJ26-95《民用建筑节能设计标准》（采暖居住建筑部分）GB50411-2007《建筑节能工程施工质量验收规范》GB50210-2001《建筑装饰装修工程质量验收规范》GB50300-2001《建筑工程施工质量验收统一标准》GB50203-2002《砌体工程施工质量验收规范》GB50204－2002《混凝土结构工程施工质量验收规范》DJBT-059《无机保温砂浆墙体、楼地面保温建筑构造》DBJ50-103-2010《无机保温砂浆建筑保温系统应用技术规程》3 施工准备3.1材料准备3.1.1无机保温砂浆保温浆料涂料饰面做法常用材料的主要性能应满足下列各表指标要求，并在材料进场后施工展开前将由国家法定检测部门出具的检测报告报总包方备案。

应报验材料的品种和性能指标及材料包装规格贮运注意事项如下：3.1.1.1建筑用界面砂浆主要技术指标及存运要求：包装：50kg/袋贮存：贮存期6个月，防雨、防潮。

运输：按非危险品办理运输。

3.1.1.3无机保温砂浆硬化后的性能指标3.1.1.4膨胀玻化微珠的性能指标包装：50kg/袋贮存：通风干燥条件下贮存期6个月，防潮、防雨。

运输：按非危险品办理运输。

包装：100m2/卷贮存：防晒、防潮，立式码放。

运输：按非危险品办理运输。

外墙保温工程施工方案一、工程概况本工程采用外墙外保温体系，是以聚苯乙烯泡沫塑料板为保温材料，采用保温粘结砂浆将聚苯板固定在墙上，用罩面砂浆加耐碱增强玻纤网格布或钢丝网增强，外饰面为真石漆，局部为面砖粘贴.设计节能效果要达到节能65％的标准.二、编制依据1、设计院提供的建筑施工图，建设单位下发的技术通知单细部节点图2、《寒冷地区居住建筑节能设计标准》JGJ1343、《民用建筑热能设计规范》GB501764、《膨胀聚苯板薄抹灰墙外保温系统》JG1495、《外墙外保温工程技术规程》JGJ1446、《建筑工程施工质量验收统一标准》GB503007、《建筑装饰装修工程质量验收规范》GB20210二、施工准备（一) 施工人员及资料准备。

1、组织项目施工管理人员进行外墙保温施工技术的学习，熟悉施工过程及质量控制要点。

2、组织技术人员对图纸进行审阅及时发现并解决问题.3、编制施工方案及施工进度计划。

4、对公司所有参加施工人员进行技术、质量、安全、文明施工等全面交底及培训。

（二）材料选用及准备1 聚苯乙烯泡沫塑料保温板(以下简称聚苯板或EPS板）。

聚苯乙烯泡沫塑料制作的具有闭孔结构的泡沫塑料板材.2 耐碱玻璃纤维网格布（以下简称网格布）增强材料,埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性，用于外墙为涂料时使用。

3 钢丝网增强材料，埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性，用于外墙粘贴面砖时使用.4抗裂砂浆用有机和无机胶结材料、填料和其它外加剂等配制而成,用作外墙外保温系统的粘结剂和表面的防裂砂浆。

5 进场材料经检验合格，并报监理单位验收完毕。

（三）主要物资列表（四）现场条件1 预先安装好设备、管道联结件，并预留外保温施工厚度.2 门窗洞口经过验收,洞口尺寸位置达到设计的质量要求；门窗框安装完毕.3 弹控制线:根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及变形缝线、装饰缝线等。

CCW-2002型外墙外保温抹灰材料王武祥【摘要】由水泥基复合胶凝材料和超轻集料制成的CCW-2002型外墙外保温抹灰材料,施工时加水搅拌制成浆料,涂抹于建筑物外表面形成保温层,可与抗裂砂浆防护层一起形成外墙保温系统.研究表明,CCW-2002型外墙外保温抹灰材料具有密度低、热工性能优越、比强度高、耐水和耐久性好、施工方便、质量易控等优点,适用于寒冷和冬冷夏热地区的外墙工程.【期刊名称】《建材技术与应用》【年(卷),期】2003(000)005【总页数】3页(P6-8)【关键词】外墙外保温体系;保温灰浆;热工性能【作者】王武祥【作者单位】中国建筑材料科学研究院,北京,100024【正文语种】中文【中图分类】TU52引言为贯彻节能政策，我国正在大力推广建筑物外墙外保温技术。

EPS(聚苯乙烯)保温灰浆外保温系统具有优良的物理力学性能和热工性能，还有施工简便、质量易控、综合成本低等特点，所以成为最受欢迎的外墙外保温系统之一。

中国建筑材料科学研究院利用多年来的研究成果，同时吸收国外先进技术，研制成功了掺用EPS集料的CCW-2002型外墙外保温抹灰材料(以下简称2002型保温材料)。

下面对该材料进行介绍。

1 试验研究1.1 配料2002型保温材料由水泥基复合胶凝材料和EPS颗粒超轻集料两部分组成，为商品化配套供应的干粉状固体。

水泥基复合胶凝材料使用水泥、矿物外加剂、化学外加剂、纤维增强材料、特种添加剂等材料配制，使保温材料具有良好的物理力学性能、耐水性、耐久性和施工性能；EPS颗粒超轻集料则使保温材料具有优异的保温性和结构特征，实现轻量化。

1.2 制备工艺水泥基复合胶凝材料采用干混工艺生产，要求严格控制各组分的配合比，并分散均匀。

配制浆体时，水泥基复合胶凝材料和水按重量计量，EPS颗粒超轻集料采用体积计量。

首先将水泥基复合胶凝材料与水搅拌3～5 min，形成黏稠状浆体，然后再加入EPS颗粒超轻集料搅拌3 min，即可用于浆料性能检测和试块成型。

湖北住房和城乡建设厅关于加强建筑工程外墙保温系统应用管理的通知文章属性•【制定机关】湖北省住房和城乡建设厅•【公布日期】2010.06.11•【字号】鄂建文[2010]107号•【施行日期】2010.06.11•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡建设综合规定正文湖北住房和城乡建设厅关于加强建筑工程外墙保温系统应用管理的通知（鄂建文[2010]107号）各市、州、直管市、林区住房和城乡建设委员会：为了加强我省建筑外墙保温系统的应用管理，确保外墙保温工程质量和安全，根据《湖北省民用建筑节能条例》及国家、行业的有关规定，结合我省墙体材料革新与外墙保温技术的发展状况，经研究，现就加强建筑工程外墙保温系统应用管理通知如下：一、大力推广应用外墙自保温系统外墙自保温系统是由具有保温隔热性能的节能型墙体材料与配套砂浆砌筑的墙体和与之配套的热桥处理措施，按照一定的建筑构造形成有机整体，使建筑外墙的热工性能等指标符合相应建筑节能标准要求的建筑墙体保温隔热技术体系。

该系统具有工序简单、施工方便、安全性能好、便于维修改造、与建筑物同寿命等特点，是节能建筑外墙保温技术发展的主要方向。

为规范墙体自保温系统推广应用，现提出如下要求：1、墙体自保温系统及组成材料的技术性能必须符合相关技术标准规定，通过省级评估论证并列入《湖北省建筑节能产品、技术和新型墙体材料推广应用目录》（以下简称《推广目录》）。

2、砌块类外墙自保温系统及整套组成材料（包括节能型砌块、配套砌筑及抹灰砂浆、热桥处理用保温系统材料等）应符合《砌块类外墙自保温系统技术条件（试行）》（见附件）的要求。

3、在进行框架结构（包括部分框剪结构）建筑节能设计时，应优先采用蒸压加气混凝土砌块等外墙自保温系统。

二、加强外墙外保温系统质量安全管理1、建筑总高度超过50米的公共建筑或层数超过18层的居住建筑，不宜采用外墙外保温系统（EPS双面钢丝网架板现浇混凝土外墙外保温系统除外）。

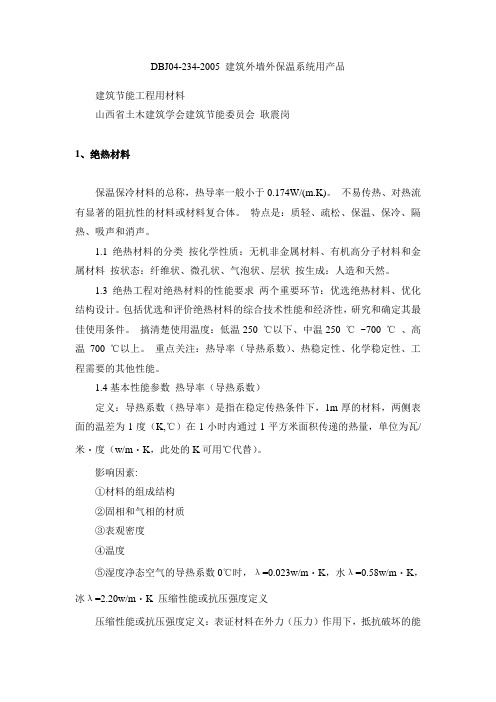

DBJ04-234-2005 建筑外墙外保温系统用产品建筑节能工程用材料山西省土木建筑学会建筑节能委员会耿震岗1、绝热材料保温保冷材料的总称，热导率一般小于0.174W/(m.K)。

不易传热、对热流有显著的阻抗性的材料或材料复合体。

特点是：质轻、疏松、保温、保冷、隔热、吸声和消声。

1.1 绝热材料的分类按化学性质：无机非金属材料、有机高分子材料和金属材料按状态：纤维状、微孔状、气泡状、层状按生成：人造和天然。

1.3 绝热工程对绝热材料的性能要求两个重要环节：优选绝热材料、优化结构设计。

包括优选和评价绝热材料的综合技术性能和经济性，研究和确定其最佳使用条件。

搞清楚使用温度：低温250 ℃以下、中温250 ℃~700 ℃、高温700 ℃以上。

重点关注：热导率（导热系数）、热稳定性、化学稳定性、工程需要的其他性能。

1.4基本性能参数热导率（导热系数）定义：导热系数（热导率）是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,℃）在1小时内通过1平方米面积传递的热量，单位为瓦/米・度（w/m・K，此处的K可用℃代替）。

影响因素:①材料的组成结构②固相和气相的材质③表观密度④温度⑤湿度净态空气的导热系数0℃时，λ=0.023w/m・K，水λ=0.58w/m・K，冰λ=2.20w/m・K 压缩性能或抗压强度定义压缩性能或抗压强度定义：表证材料在外力（压力）作用下，抵抗破坏的能力。

材料受到外力作用时，随着外力增大，应力也随之增大，直到应力超过材料内部质点抵抗的极限时，材料就发生破坏，此时的极限应力值为抗压强度。

一些绝热材料的破坏表现为形变，形变越大，应力越大，直至屈服，表示应力形变关系的参数为压缩性能。

抗压强度与压缩性能的影响因素：①材料的组成结构；②试验条件；③材料的含水状态及温度。

密度表观密度的定义：多孔固体材料在自然状态下单位体积的质量。

绝热材料有习惯叫法。

表观密度的影响因素：①材料的组成结构；②固相和气相的比率；③含水状态。

关于民用建筑外墙外保温限制使用无机轻集料砂浆保温系统的通知各区、县（市）住建局，钱塘新区管委会，各有关单位：为保障我市民用建筑节能工程质量安全，减少无机轻集料砂浆保温系统在建筑外墙外保温工程应用中出现的问题，推进城市建设高品质和高质量发展，根据我市外墙外保温使用无机轻集料砂浆保温系统后存在的实际情况，现就我市民用建筑外墙保温管理工作有关事项通知如下。

一、鼓励建设、设计、施工等单位在民用建筑外墙保温工程中优先采用外墙自保温、复合保温和装配式新型外墙保温系统技术，不断提高建筑围护结构质量安全和使用寿命。

二、外墙外保温使用无机轻集料砂浆保温系统的，禁止用于建筑外墙高度大于27m的部位；27m及以下部位使用无机轻集料砂浆外墙外保温系统时，其保温层厚度不应大于25mm，且保温层和找平层的总厚度不应大于45mm（含抗裂砂浆层、保温层内侧的防水砂浆层），装饰面不应使用面砖粘结饰面构造。

政府投资的民用建筑项目（含保障性住房工程），为避免建筑外墙二次改造投入的发生，建设单位原则上不再使用无机轻集料砂浆外墙外保温系统。

三、设计单位和节能评估单位应按照本通知规定开展民用建筑设计方案节能设计专篇和节能评估文件（或节能登记表）的编制，明确外墙保温的具体做法。

各级建设主管部门应按照本通知规定在设计方案审查（或初步设计审查）阶段同步完成节能审查，在节能审查意见（形式审查）中提出有关要求。

图审机构应根据节能审查意见（形式审查）对外墙保温设计进行施工图设计审查。

四、民用建筑项目已通过节能审查且外墙外保温仍使用无机轻集料砂浆保温系统的，鼓励建设、设计单位变更节能设计。

对不采取变更设计的，施工图设计单位应出具构造设计措施详图（包括分隔缝、构造线条、托架等），预防无机轻集料砂浆保温系统出现开裂、空鼓、变形、渗水、脱落等现象发生。

同时，各方主体应严格按照以下规定执行：1.建设、设计、施工、监理、检测等单位应严格按照现行工程建设标准进行质量控制与质量检验。

外墙外保温施工技术外墙外保温技术是把聚苯乙烯泡沫塑料板直接粘贴在建筑物的外墙外表面上，形成保温层；用耐碱玻璃纤维网格布增强聚合物砂浆覆盖聚苯板表面，形成防护层；然后进行饰面处理。

一．基本构造外墙外保温基本构造见表．聚苯板厚度的选用1．寒冷和严寒地区居住建筑物外墙外保温聚苯板厚度的选用。

当建筑物体形系数W0.3时，见表；当建筑物体形〉0.3时，见表三．主要材料及技术要求1．聚板苯乙烯泡沫塑料板厚度按施工图设计，技术指标应满足《绝热用模塑聚苯乙烯泡沫塑料》（GB/T10801.1—2002）中第II类（阻燃型）的要求，详见表23-39。

标准板的尺寸为1200mm X600mm及900mm X600mm。

聚板苯乙烯泡沫塑料板技术指标表23-392、聚合物水泥砂浆3．耐碱型纤网格布技术要求4．硅酸盐水泥和普通硅酸盐水泥应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175—1999）标准要求。

5．锚固件采用©8X80〜©10X100专用尼龙胀管或胀塞（视保温厚度选用），有效深度$25伽，拔出力$2000N,吊挂力22000N。

6．嵌缝材料填缝用发泡聚乙烯圆棒（背衬），其直径按缝宽的1.3倍选用。

外侧嵌建筑密封膏，应符合《建筑密封膏》（JC482〜484—92）标准要求。

7．面层涂料专用配套弹性涂料。

也可选用延伸率(24°C条件下)2200%的弹性涂料。

四．施工准备1．施工条件(1)外墙外保温施工，应在结构、外门窗及门窗框、各类墙面安装预埋件等施工及验收完毕后进行。

基面达到《混凝土结构工程施工质量验收规范》(GB50204—2002)、《砌体工程施工质量验收规范》(GB50203—2002)中有关要求，见表墙体基面允许尺寸偏差(2)操作环境温度不低于5C,风力不大于5级。

3)雨天不能施工。

2．材料准备(1)单位保温面积耗材指标（2）材料存放要求1）在库内存放，注意通风、防潮，严禁雨淋。

大居市属保障房项目外墙外保温系统高坠风险分析及维修治理方法探讨Analysis of High Fall Risk and Discussion on Maintenance Governance Methods for External Thermal Insulation System of Exterior Wall in Municipal Affordable Housing Project of Large Residential Communities■ 范卫东 FAN Weidong摘 要：近年来，建筑外墙外保温系统的开裂、空鼓和高坠事件时有发生，成为社会关注的焦点问题。

文章以典型某大居市属保障房项目为例，对建筑外墙外保温系统构造、黏结强度、外墙面损伤、空鼓及材料抗压强度进行检测，分析采用无机保温砂浆外保温系统的外墙产生开裂、空鼓乃至脱落的原因；在此基础上，提出与之相对应的维修方法、技术要点和保障措施。

关键词：大居市属保障房；外墙外保温；无机保温砂浆系统；维修方法；保障措施Abstract: In the recent years, cracking, hollowing and high fall incidents of external thermal insulation system in building exterior wall happened occasionally, and those have become focal problems paid attention to by society. This paper takes the municipal affordable housing in a typical large residential community as an example, detects the structure, bond strength, outer wall damage, hollowing and compressive strength of material in the external thermal insulation system of building exterior wall, analyzes the cause for cracking, hollowing and falling off from the exterior wall of external thermal insulation system for which inorganic insulation mortar is adopted; it puts forward corresponding maintenance methods, technical points and guarantee measures on that basis.Keywords: municipal affordable housing in large residential communities; external thermal insulation of exterior wall; inorganic insulation mortar system; maintenance method; guarantee measures0 引言实施大型居住社区（包括市属保障性住房、农民回搬房和小部分普通商品住房，以下简称“大居”）建设，是上海市市委、市政府推进本市住房保障体系建设、改善市民居住条件、加快旧区改造和郊区城市化进程的重要举措。

一、分类及编号：1、砂浆（Mortar）：按照应用形式可以分为预拌砂浆（商品砂浆）与现场拌合砂浆两类；按照所用胶凝材料可以分为水泥类、石膏类、石灰类、水玻璃类和磷酸盐类；按照使用功能大致分为结构性砂浆、功能性砂浆与装饰性砂浆，其中结构性砂浆用于砌筑、抹灰、粘接、锚固、界面处理、非承重构件等，可以按照抗压强度分为不同的强度标号；功能性砂浆可以用于保温、防火、防水、修补等；装饰性砂浆可以用于外墙、内墙、地面等；按照施工方法又可以分为手工镘抹和机械喷涂。

预拌砂浆--代号F干拌砂浆---代号D湿拌砂浆--代号w现场拌合砂浆代号S砌筑砂浆--代号M；干拌砌筑砂浆----代号DM；湿拌砌筑砂浆----代号WM。

干拌砌筑砂浆按照砌体材料不同的吸水特点，分为：高保水性砌筑砂浆-----代号DM-HR，用于加气混凝土砌块和烧结砖；中等保水性砌筑砂浆---代号DM-MR，用于普通混凝土砌块和轻质混凝土砌块；低保水性砌筑砂浆-----代号DM-LR，用于灰砂砖。

按照砌筑砂浆的常用强度标号，分为：DM-5；DM-10；DM-15；DM-20。

抹灰砂浆----代号P；干拌抹灰砂浆----代号DP；湿拌抹灰砂浆----代号WP；干拌抹灰砂浆按照基体材料不同的吸水特点，可以分为：高保水性抹灰砂浆-----代号DP-HR，用于加气混凝土墙面、烧结砖墙面；中等保水性砌筑砂浆---代号DP-MR，用于普通混凝土砌块和轻质混凝土砌块墙面，轻质混凝土条板墙面，现浇混凝土墙面；低保水性砌筑砂浆----代号DP-LR，用于灰砂砖墙面。

按照抹灰砂浆用胶凝材料：粉刷石膏---代号DP-G。

按照抹灰砂浆厚度：腻子---代号DSP。

6、地面找平砂浆--代号S；干拌地面找平砂浆----代号DS；湿拌地面找平砂浆----代号WS；水泥基自流平砂浆----代号SLF；自流平石膏-----------代号SLF-G。

7、泡沫聚苯板薄抹灰外墙外保温体系专用干拌粘结砂浆---代号DEA；泡沫聚苯板薄抹灰外墙外保温体系用干拌抹面砂浆---------代号DBI8、瓷砖粘结剂----代号DTA；瓷砖勾缝剂----代号DTG。

无机保温砂浆建筑保温系统应用技术＜1＞系统及系统组成材料＜1.1＞一般规定1、无机保温砂浆建筑保温系统含墙体保温系统和楼地面保温系统，墙体保温系统分为外墙外保温系统、外墙内保温系统、外墙内外组合保温系统及分户墙保温系统。

根据饰面材料的类别，无机保温砂浆建筑外墙保温系统分为涂料饰面（缩写为C型）和面砖饰面（缩写为T型）两种类型。

2、采用无机保温砂浆建筑保温系统的墙体、楼地面的保温隔热性能应符合《民用建筑热工设计规范》GB50176、《夏热冬冷地区居住建筑节能设计标准》JGJ134、《公共建筑节能设计标准》GB50189、《居住建筑节能设计标准》DB50/5024、《居住建筑节能65％设计标准》DBJ50-071、《公共建筑节能设计标准》DBJ50-052的有关规定。

3、外墙外保温系统经耐候性试验后，不得出现空鼓、剥落或胶落等破坏，不得产生渗水裂缝；界面层、抗裂防护层与保温层的拉伸粘结强度不得小于0.1MPa，并且破坏部位应位于保温层内。

4、外墙外保温系统和外墙内外组合保温系统中的外保温构造部分应符合下列规定：（1）适应基层的正常变形而不产生裂纹和空鼓。

（2）能长期承受自重而不产生有害变形。

（3）能耐受室外气候长期反复作用而不产生破坏。

（4）遭遇不超过本地区建筑抗震设防烈度地震时，保温系统不应从基层脱落。

（5）具有防水、抗渗透性能。

（6）当采用面砖包饰面时，饰面砖的粘结强度应符合《胶粉聚苯颗粒外墙外保温系统》JG158的相关规定。

5、墙体内保温系统（含外墙内保温系统、外墙内外组合保温系统中的内保温构造部分和分户墙保温系统）应符合下列规定：（1）无空鼓，无贯通裂纹。

（2）能抵御使用、装修时正常撞击作用而不发生破坏。

6、无机保温砂浆建筑地面保温系统应能承受使用、装修时正常的压力、冲击作用而不发生破坏。

7、无机保温砂浆建筑保温系统所采用的界面砂浆、无机保温砂浆、抗裂砂浆、面砖粘结砂浆均应在工厂配制成干混砂浆，现场除加水拌和外不得再添加其他材料组分。
