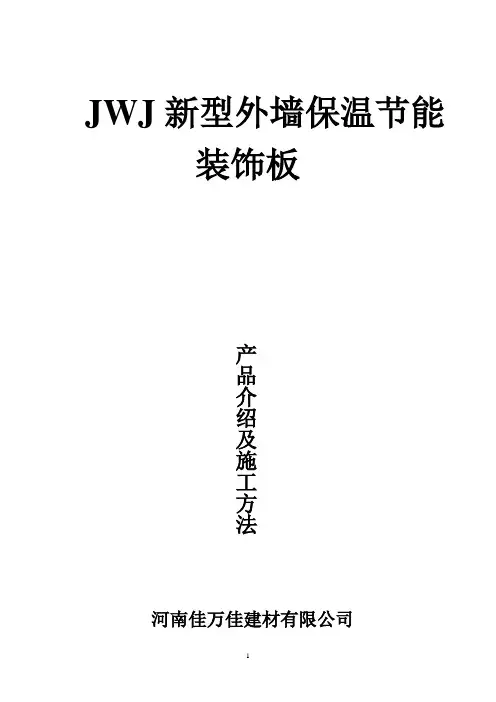

JWJ 新型外墙保温节能装饰板河南佳万佳建材有限公司 产品介绍及施工方法JWJ新型外墙保温节能装饰板一、JWJ新型外墙保温节能装饰板介绍、特点及优势JWJ新型外墙保温节能装饰板表面是经特殊涂层处理过的优质彩色浮雕饰面金属板，中间层是经阻燃处理的聚苯板保温断热层，底面是起到隔热保温防潮作用的铝箔保护层。

由于佳万佳墙板本身具备着保温隔热、防水阻燃、轻质抗震、施工便捷、隔音降噪、绿色环保、美观耐久等特性，同时因其板体组装方式简单实用，不受季节环境限制，因此安装使用非常安全方便，四季皆宜。

这种革新的外墙保温装饰板凸现了它绝对的优势。

百余种浮雕花纹和色彩有百余种的搭配组合。

豪华美观的装饰效果，使建筑突显档次与品位。

简便灵活的拆装方式，使墙面设计搭配的更换轻而易举。

该板材既适用于新建的砖混结构、框架结构、钢结构、轻体房等类型建筑外墙的保温装饰，也适用于既有建筑的装饰节能改造，以及室内外装饰。

JWJ新型外墙保温节能装饰板特点：1、装饰隔热一体化：该材料同时具备装饰与保温功能，外观上，通过对合金钢板压花和烤漆，可形成红木纹、文化石、大理石、马赛克等多种艺术装饰效果；JWJ新型外墙保温节能装饰板板复合聚苯板保温隔热层，有效解决传统装饰材料功能单一的问题，外墙装饰与隔热同步进行；采用JWJ新型外墙保温节能装饰板装修的房子，因其良好的隔热效果，在夏天，室内温度相对普通建筑要低3-5度，只需5-8年左右时间，建筑在空调制冷方面的节约的费用就可以收回材料成本；2、成品化安装：材料成品化，最大化的减少现场加工，安装更简易更快捷，可有效减少安装费用，加快施工进度、缩短工期；有效消除作业环境和工人带来的不确定性，确保质量优异而且稳定；克服传统材料因辅料、工人操作、基层等原因引起的装饰质量问题：比如涂料开裂、瓷砖脱落等现象。

3、耐候耐久性：JWJ新型外墙保温节能装饰板面漆采用高耐候聚酯漆或氟碳漆，运用烤漆工艺覆涂在基层合金钢板上，面层形成致密的四元结晶层，有效避免普通涂层龟裂、脱落现象；JWJ新型外墙保温节能装饰板自洁性强，确保外观时刻靓丽，户外使用10-15年无褪色；基层钢板采用镀铝锌合金钢板，抗腐蚀性强，使用寿命可达45年以上。

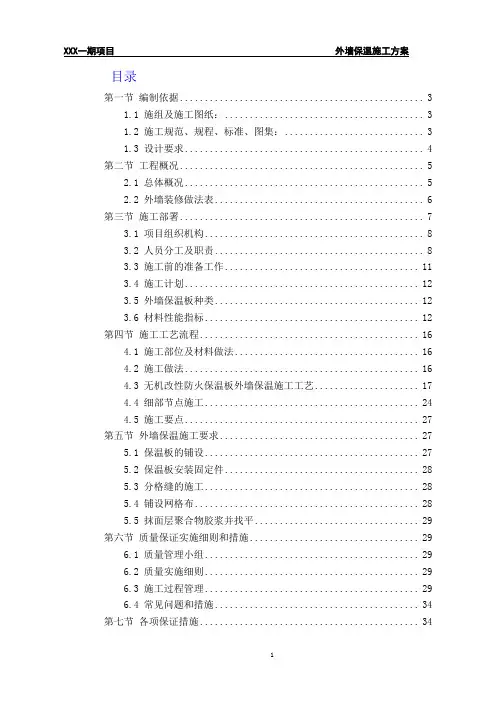

目录第一节编制依据 (3)1.1 施组及施工图纸： (3)1.2 施工规范、规程、标准、图集： (3)1.3 设计要求 (4)第二节工程概况 (5)2.1 总体概况 (5)2.2 外墙装修做法表 (6)第三节施工部署 (7)3.1 项目组织机构 (8)3.2 人员分工及职责 (8)3.3 施工前的准备工作 (11)3.4 施工计划 (12)3.5 外墙保温板种类 (12)3.6 材料性能指标 (12)第四节施工工艺流程 (16)4.1 施工部位及材料做法 (16)4.2 施工做法 (16)4.3 无机改性防火保温板外墙保温施工工艺 (17)4.4 细部节点施工 (24)4.5 施工要点 (27)第五节外墙保温施工要求 (27)5.1 保温板的铺设 (27)5.2 保温板安装固定件 (28)5.3 分格缝的施工 (28)5.4 铺设网格布 (28)5.5 抹面层聚合物胶浆并找平 (29)第六节质量保证实施细则和措施 (29)6.1 质量管理小组 (29)6.2 质量实施细则 (29)6.3 施工过程管理 (29)6.4 常见问题和措施 (34)第七节各项保证措施 (34)7.1 技术保证障措施 (34)7.2 质量保证措施 (35)7.3 半成品、成品保护措施 (37)7.4 材料管理措施 (37)7.5 文明施工管理措施 (37)第八节安全事故预防措施及应急救援预案 (37)8.1 防止安全事故的预防措施 (37)8.2 高空坠落应急预案 (38)8.3 触电应急预案 (38)8.4 事故发生后报告机制 (38)8.5 组织机构及职责 (39)8.6 应急职责 (39)8.7 应急反应预案 (40)8.8 应急救援路线 (40)附图一：1#、2#、6#、9#、10#、11#保温深化图 (42)第一节编制依据1.1施组及施工图纸：1.2施工规范、规程、标准、图集：1.3设计要求张家口市在我国气候区域划分中属于夏热冬冷地区，根据建设部的有关规定，有关热工设计应符合以下规定：表1.3-1 外墙围护结构热工性能要求根据其他相关要求，结合本项工程的上述实际情况，本项目外墙保温工程设计方案还应满足以下具体要求：（1）外墙系统与饰面系统应有足够的粘结强度，热膨胀率基本一致。

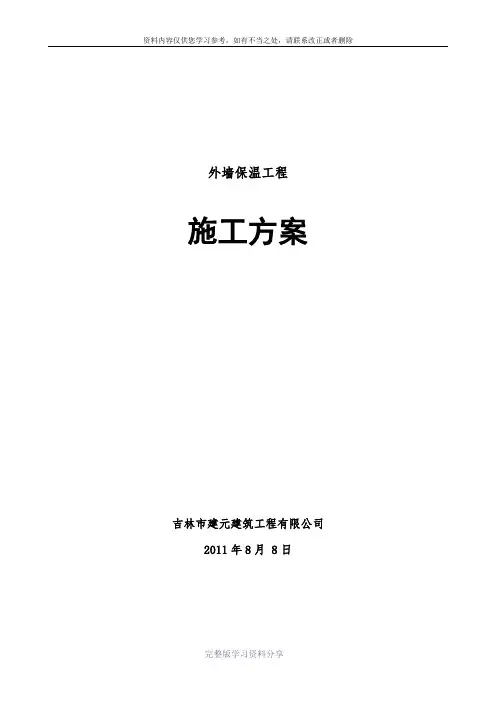

外墙保温工程施工方案吉林市建元建筑工程有限公司2011年8月 8日外墙保温工程施工方案一、编制依据《外墙外保温工程技术规程》（JGJ144-2004）《膨胀聚苯板薄抹灰外墙外保温系统》（JG149-2003）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）二、工程概况工程名称：依山君庭工程工程地址：吉林市口前镇建设单位：吉林省华茂房地产开发有限公司监理单位：永吉县工程建设监理事务所施工单位: 吉林市建元建筑工程有限公司建筑面积：2三、外墙外保温施工的条件1、一般性条件环境温度不应低于5℃1.2不应在大风或烈日曝晒下施工,以避免材料在施工过程中失水过快而出现毛细裂缝1.3注意天气变化,在材料尚未硬化时避免雨水冲刷2、对建筑物基层墙体的基本要求2.1墙体的湿度不应高于其与环境的平衡湿度2.2墙体表面不得有污迹、灰尘、油污等2.3墙体应具有足够的强度,墙体表面具有足够的附着力(≥0.3N/m㎡)无开裂空鼓2.4墙面的平整度,垂直度应达到要求(3-4mm/2m)3.2 材料在总包方指定仓库堆放，派专人负责看管、发料。

3、施工人员的配置按照工艺要求的工种作业顺序和工程进度计划，分批组织工人到场：准备阶段为5—7人，展开阶段为20-25人。

按墙面分三个作业小组，每组4--5人。

4、验收施工条件与总包方和土建施工队伍共同对外墙基层进行施工条件确认：检查墙体强度、干燥度、平整度、垂直度。

超差部位应剔除或用水泥沙浆修补平整。

5、弹线和分格根据图纸要求，在外墙上依据散水标高用墨线弹出散水和勒脚线以及水平位置控制点。

需设置系统变形和伸缩缝时，在相应位置标明伸缩或变形蜂及其宽度线，标出聚苯板粘贴位置。

六、施工方案本方案主要适用于民用住宅外墙保温部位。

1、工艺流程基面验收检查→弹线和吊线→粘贴板块边网格布（配粘结剂）→粘贴EPS板→安装角钢托架（由下往上，根据设计要求预留伸缩缝）→清理嵌缝→打磨平整EPS板→抹底层砂浆→砂浆内埋置耐碱网格布（由上往下）→抹面层砂浆→砂浆内埋置耐碱网格布（由上往下）→找平修补→处理伸缩缝和变形缝→验收2、工艺要点2.1 EPS板的固定（EPS板厚度为80mm）2贴EPS板之前，先根据伸缩缝设计位置，在基层墙面上弹出伸缩缝的水平位置控制线。

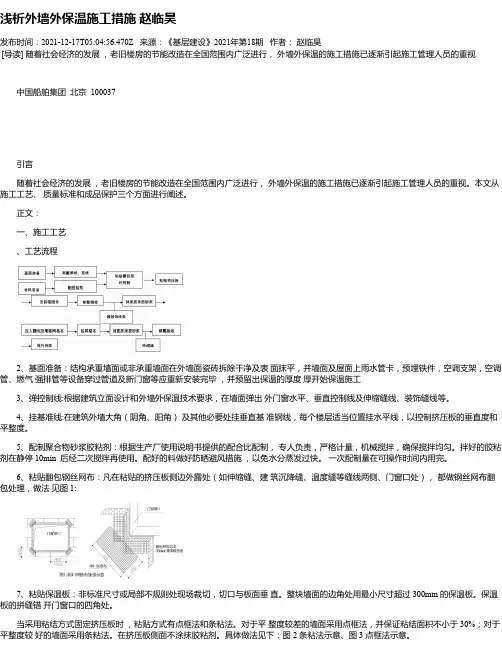

浅析外墙外保温施工措施赵临昊发布时间：2021-12-17T05:04:56.470Z 来源：《基层建设》2021年第18期作者：赵临昊[导读] 随着社会经济的发展，老旧楼房的节能改造在全国范围内广泛进行，外墙外保温的施工措施已逐渐引起施工管理人员的重视中国船舶集团北京 100037引言随着社会经济的发展，老旧楼房的节能改造在全国范围内广泛进行，外墙外保温的施工措施已逐渐引起施工管理人员的重视。

本文从施工工艺、质量标准和成品保护三个方面进行阐述。

正文：一、施工工艺、工艺流程2、基面准备：结构承重墙面或非承重墙面在外墙面瓷砖拆除干净及表面抹平，并墙面及屋面上雨水管卡，预埋铁件，空调支架，空调管、燃气强排管等设备穿过管道及新门窗等应重新安装完毕，并预留出保温的厚度厚开始保温施工3、弹控制线:根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。

4、挂基准线:在建筑外墙大角（阴角、阳角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制挤压板的垂直度和平整度。

5、配制聚合物砂浆胶粘剂：根据生产厂使用说明书提供的配合比配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。

拌好的胶粘剂在静停 10min 后经二次搅拌再使用。

配好的料做好防晒避风措施，以免水分蒸发过快。

一次配制量在可操作时间内用完。

6、粘贴翻包钢丝网布：凡在粘贴的挤压板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处），都做钢丝网布翻包处理，做法见图 1:7、粘贴保温板：非标准尺寸或局部不规则处现场裁切，切口与板面垂直。

整块墙面的边角处用最小尺寸超过 300mm 的保温板。

保温板的拼缝错开门窗口的四角处。

当采用粘结方式固定挤压板时，粘贴方式有点框法和条粘法。

对于平整度较差的墙面采用点框法，并保证粘结面积不小于 30%；对于平整度较好的墙面采用条粘法。

在挤压板侧面不涂抹胶粘剂。

具体做法见下：图 2 条粘法示意、图 3 点框法示意。

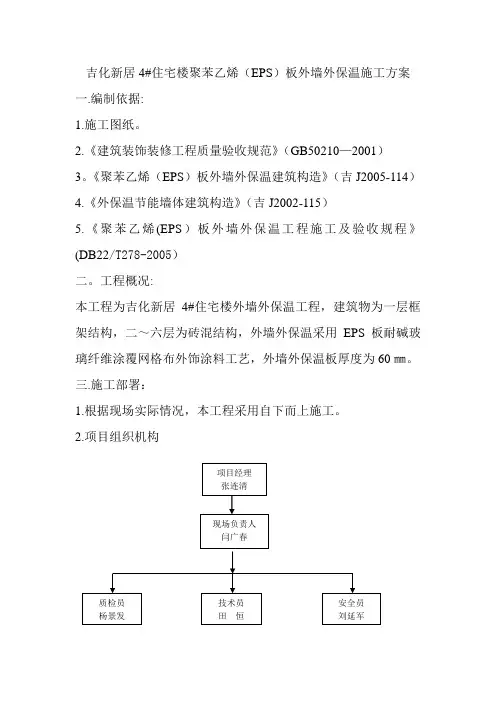

吉化新居4#住宅楼聚苯乙烯（EPS）板外墙外保温施工方案一.编制依据:1.施工图纸。

2.《建筑装饰装修工程质量验收规范》（GB50210—2001）3。

《聚苯乙烯（EPS）板外墙外保温建筑构造》（吉J2005-114）4.《外保温节能墙体建筑构造》（吉J2002-115）5.《聚苯乙烯(EPS）板外墙外保温工程施工及验收规程》(DB22/T278-2005）二。

工程概况:本工程为吉化新居4#住宅楼外墙外保温工程，建筑物为一层框架结构，二～六层为砖混结构，外墙外保温采用EPS板耐碱玻璃纤维涂覆网格布外饰涂料工艺，外墙外保温板厚度为60㎜。

三.施工部署：1.根据现场实际情况，本工程采用自下而上施工。

2.项目组织机构四。

外保温施工条件1。

经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工。

完成雨水管卡、设备洞口管道的安装,安装时要考虑保温层的厚度,并将洞口四周用水泥砂浆抹平，所用的墙面需干燥，墙体基面的尺寸偏差应符合下表规定：对不符合以上尺寸偏差的墙体基面再次进行找补、处理. 2.堵抹洞口四周的缝隙，门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框应已经立完，按设计要求先安装好。

所有的成品门窗要提前保护.3.操作地点环境和基底温度不低于5℃，风力不大于5级，雨天不能施工，如突然降雨应采取有效措施,防止雨水冲刷墙面。

4.脚手架安装完毕,要符合安全规范要求，满足保温施工作业要求.5.要求现场提供380伏、220伏电源。

6。

材料进场后组织有关人员进行验收。

材料应分类挂牌防雨存放，干混料存放注意防雨防潮和保质期。

五.工程材料：1.LJ814—A粘板专用粘结剂的主要性能指标：5～30℃条件下储存，储存期为6个月。

防雨、防晒。

2。

聚苯板的主要性能指标3。

LJ814-B抹面胶浆能指标及存运条件5~30℃条件下储存，储存期为6个月.防晒。

4。

耐碱玻璃纤维网格布的主要性能指标：六.材料配制：1. LJ814—A粘板专用粘结剂的配制：按水料重量比1：（4~5），将计量好的水倒入桶中，便加入干粉料边搅拌，充分搅拌均匀至施工所需稠度，静置均化五分钟后再次彻底搅拌均匀成胶泥，待用。

中华人民共和国行业标准外墙外保温工程技术规程Technical Specificationfor Exterior Wall Insulation EngineeringJGJ 144—20042005-1-13发布 2005-3-01实施前言根据建设部建标[1999]309号文的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上，制定了本规程。

本规程的主要技术内容是：1总则2术语3 基本规定4 性能要求5 设计和施工要点6 外墙外保温系统构造和技术要求7 工程验收附录A 外墙外保温系统及其组成材料性能试验方法附录B 现场试验方法为了提高规程质量，请各单位在执行本规程的过程中，注意积累资料、总结经验，随时将有关意见反馈给建设部科技发展促进中心，以供今后修订时参考。

本规程由建设部归口管理，授权由主编单位负责具体解释。

本规程主编单位是：建设部科技发展促进中心（地址：北京市三里河路9号；邮政编码：100835）本规程参编单位是：中国建筑科学研究院中国建筑标准设计研究所北京中建建筑科学技术研究院北京振利高新技术公司山东龙新建材股份有限公司北京亿丰豪斯沃尔公司广州市建筑科学研究院北京润适达建筑化学品有限公司冀东水泥集团唐山盾石干粉建材有限责任公司上海永成建筑创艺有限公司江苏九鼎集团新型建材公司（德国）上海申得欧有限公司北京市建兴新建材开发中心本规程主要起草人员是：张庆风杨西伟冯金秋李晓明张树君黄振利邸占英张仁常耿大纯王庆生任俊于承安李冰目次3总则4术语3 基本规定4 性能要求5 设计和施工要点6 外墙外保温系统构造和技术要求6.1 EPS板薄抹灰外墙外保温系统6.2 胶粉EPS颗粒保温浆料外墙外保温系统6.3 EPS板现浇混凝土外墙外保温系统6.4 EPS钢丝网架板现浇混凝土外墙外保温系统6.5 机械固定EPS钢丝网架板外墙外保温系统7 工程验收附录A 外墙外保温系统及其组成材料性能试验方法附录B 现场试验方法本规程用词说明条文说明1.0.1 为规范外墙外保温工程技术要求，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

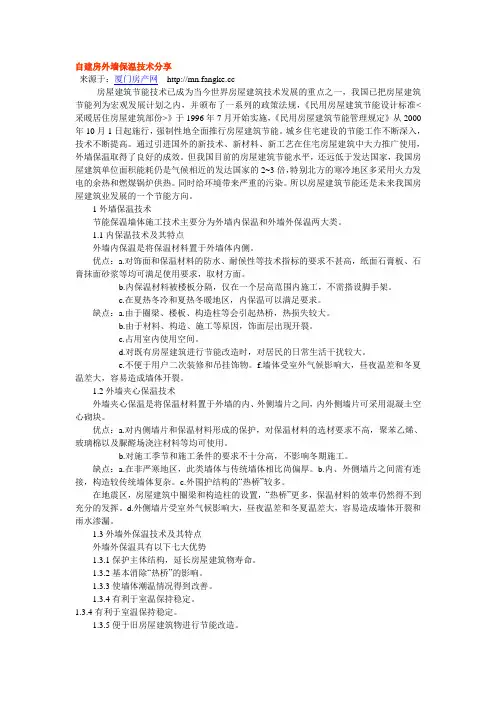

自建房外墙保温技术分享来源于：厦门房产网房屋建筑节能技术已成为当今世界房屋建筑技术发展的重点之一，我国已把房屋建筑节能列为宏观发展计划之内，并颁布了一系列的政策法规，《民用房屋建筑节能设计标准<采暖居住房屋建筑部份>》于1996年7月开始实施，《民用房屋建筑节能管理规定》从2000年10月1日起施行，强制性地全面推行房屋建筑节能。

城乡住宅建设的节能工作不断深入，技术不断提高。

通过引进国外的新技术、新材料、新工艺在住宅房屋建筑中大力推广使用，外墙保温取得了良好的成效。

但我国目前的房屋建筑节能水平，还远低于发达国家，我国房屋建筑单位面积能耗仍是气候相近的发达国家的2~3倍，特别北方的寒冷地区多采用火力发电的余热和燃煤锅炉供热。

同时给环境带来严重的污染。

所以房屋建筑节能还是未来我国房屋建筑业发展的一个节能方向。

1外墙保温技术节能保温墙体施工技术主要分为外墙内保温和外墙外保温两大类。

1.1内保温技术及其特点外墙内保温是将保温材料置于外墙体内侧。

优点：a.对饰面和保温材料的防水、耐候性等技术指标的要求不甚高，纸面石膏板、石膏抹面砂浆等均可满足使用要求，取材方面。

b.内保温材料被楼板分隔，仅在一个层高范围内施工，不需搭设脚手架。

c.在夏热冬冷和夏热冬暖地区，内保温可以满足要求。

缺点：a.由于圈梁、楼板、构造柱等会引起热桥，热损失较大。

b.由于材料、构造、施工等原因，饰面层出现开裂。

c.占用室内使用空间。

d.对既有房屋建筑进行节能改造时，对居民的日常生活干扰较大。

e.不便于用户二次装修和吊挂饰物。

f.墙体受室外气候影响大，昼夜温差和冬夏温差大，容易造成墙体开裂。

1.2外墙夹心保温技术外墙夹心保温是将保温材料置于外墙的内、外侧墙片之间，内外侧墙片可采用混凝土空心砌块。

优点：a.对内侧墙片和保温材料形成的保护，对保温材料的选材要求不高，聚苯乙烯、玻璃棉以及脲醛场浇注材料等均可使用。

b.对施工季节和施工条件的要求不十分高，不影响冬期施工。

吉林省民用建筑外墙保温材料见证取样检验告知单
编号你单位（项目）的防火设计中所采用的下列建筑材料，根据《中华人民共和国消防法》、《民用建筑外保温系统及外墙装饰防火暂行规定》和《房屋建筑工程和市政基础设施工程实施见证取样和送检的规定》应进行见证取样检验，特此告知：
注：1、请在对应取样部位后□内打“√”（未列出的请在空格处填上所选用的材料名称）；2、“燃烧性能等级要求”栏内注明选用材料的燃烧性能要求（A、B1、B2）；3、申报工程验收时应将此单与检验报告一并交至公安消防机构；4、编号与审核意见书编号一致5、本表格一式三份，委托单位、检验机构和公安机关消防机构各一份。

年月日（加盖消防机构公章）。

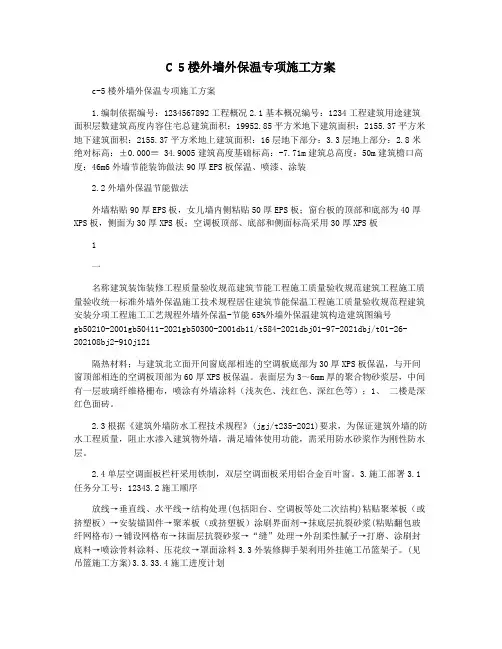

C 5楼外墙外保温专项施工方案c-5楼外墙外保温专项施工方案1.编制依据编号：1234567892工程概况2.1基本概况编号：1234工程建筑用途建筑面积层数建筑高度内容住宅总建筑面积：19952.85平方米地下建筑面积：2155.37平方米地下建筑面积：2155.37平方米地上建筑面积：16层地下部分：3.3层地上部分：2.8米绝对标高：±0.000≡ 34.9005建筑高度基础标高：-7.71m建筑总高度：50m建筑檐口高度：46m6外墙节能装饰做法90厚EPS板保温、喷漆、涂装2.2外墙外保温节能做法外墙粘贴90厚EPS板，女儿墙内侧粘贴50厚EPS板；窗台板的顶部和底部为40厚XPS板，侧面为30厚XPS板；空调板顶部、底部和侧面标高采用30厚XPS板1一名称建筑装饰装修工程质量验收规范建筑节能工程施工质量验收规范建筑工程施工质量验收统一标准外墙外保温施工技术规程居住建筑节能保温工程施工质量验收规范程建筑安装分项工程施工工艺规程外墙外保温-节能65%外墙外保温建筑构造建筑图编号gb50210-2001gb50411-2021gb50300-2001db11/t584-2021dbj01-97-2021dbj/t01-26-202108bj2-910j121隔热材料；与建筑北立面开间窗底部相连的空调板底部为30厚XPS板保温，与开间窗顶部相连的空调板顶部为60厚XPS板保温。

表面层为3～6mm厚的聚合物砂浆层，中间有一层玻璃纤维格栅布，喷涂有外墙涂料（浅灰色、浅红色、深红色等）；1、二楼是深红色面砖。

2.3根据《建筑外墙防水工程技术规程》(jgj/t235-2021)要求，为保证建筑外墙的防水工程质量，阻止水渗入建筑物外墙，满足墙体使用功能，需采用防水砂浆作为刚性防水层。

2.4单层空调面板栏杆采用铁制，双层空调面板采用铝合金百叶窗。

3.施工部署3.1任务分工号：12343.2施工顺序放线→垂直线、水平线→结构处理(包括阳台、空调板等处二次结构)粘贴聚苯板（或挤塑板）→安装锚固件→聚苯板（或挤塑板）涂刷界面剂→抹底层抗裂砂浆(粘贴翻包玻纤网格布)→铺设网格布→抹面层抗裂砂浆→“缝”处理→外刮柔性腻子→打磨、涂刷封底料→喷涂骨料涂料、压花纹→罩面涂料3.3外装修脚手架利用外挂施工吊篮架子。
