电机用电缆标准

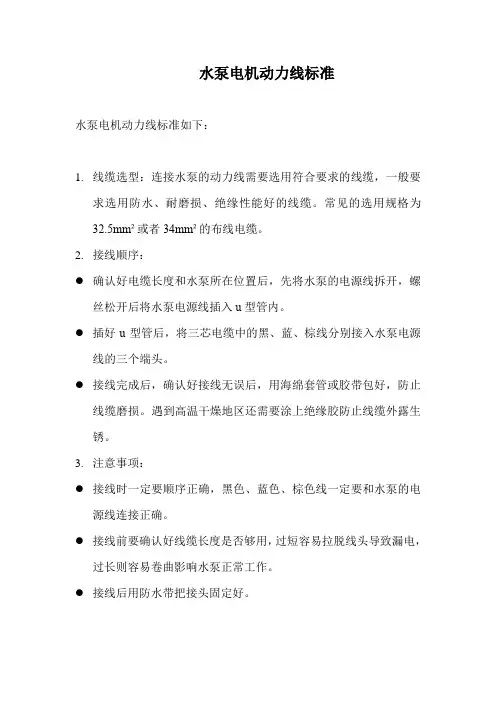

水泵电机动力线标准
水泵电机动力线标准如下：
1.线缆选型：连接水泵的动力线需要选用符合要求的线缆，一般要
求选用防水、耐磨损、绝缘性能好的线缆。

常见的选用规格为
32.5mm²或者34mm²的布线电缆。

2.接线顺序：
●确认好电缆长度和水泵所在位置后，先将水泵的电源线拆开，螺
丝松开后将水泵电源线插入u型管内。

●插好u型管后，将三芯电缆中的黑、蓝、棕线分别接入水泵电源
线的三个端头。

●接线完成后，确认好接线无误后，用海绵套管或胶带包好，防止
线缆磨损。

遇到高温干燥地区还需要涂上绝缘胶防止线缆外露生锈。

3.注意事项：
●接线时一定要顺序正确，黑色、蓝色、棕色线一定要和水泵的电
源线连接正确。

●接线前要确认好线缆长度是否够用，过短容易拉脱线头导致漏电，
过长则容易卷曲影响水泵正常工作。

●接线后用防水带把接头固定好。

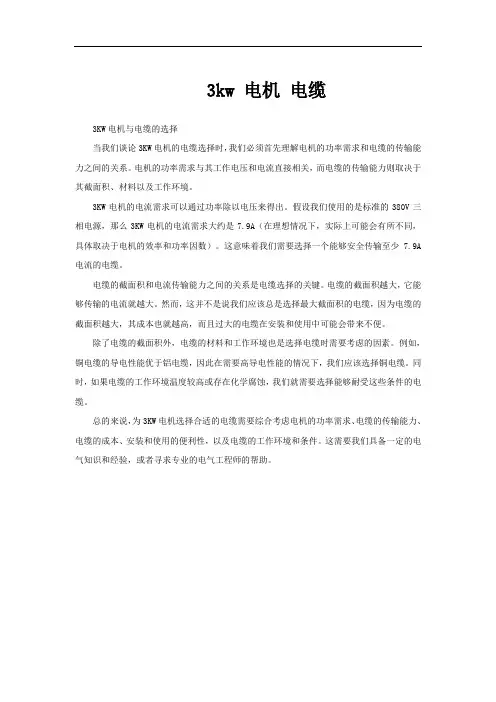

3kw 电机电缆
3KW电机与电缆的选择
当我们谈论3KW电机的电缆选择时，我们必须首先理解电机的功率需求和电缆的传输能力之间的关系。

电机的功率需求与其工作电压和电流直接相关，而电缆的传输能力则取决于其截面积、材料以及工作环境。

3KW电机的电流需求可以通过功率除以电压来得出。

假设我们使用的是标准的380V三相电源，那么3KW电机的电流需求大约是7.9A（在理想情况下，实际上可能会有所不同，具体取决于电机的效率和功率因数）。

这意味着我们需要选择一个能够安全传输至少7.9A 电流的电缆。

电缆的截面积和电流传输能力之间的关系是电缆选择的关键。

电缆的截面积越大，它能够传输的电流就越大。

然而，这并不是说我们应该总是选择最大截面积的电缆，因为电缆的截面积越大，其成本也就越高，而且过大的电缆在安装和使用中可能会带来不便。

除了电缆的截面积外，电缆的材料和工作环境也是选择电缆时需要考虑的因素。

例如，铜电缆的导电性能优于铝电缆，因此在需要高导电性能的情况下，我们应该选择铜电缆。

同时，如果电缆的工作环境温度较高或存在化学腐蚀，我们就需要选择能够耐受这些条件的电缆。

总的来说，为3KW电机选择合适的电缆需要综合考虑电机的功率需求、电缆的传输能力、电缆的成本、安装和使用的便利性，以及电缆的工作环境和条件。

这需要我们具备一定的电气知识和经验，或者寻求专业的电气工程师的帮助。

电机电缆快速选择、电缆估算及实用电工速算口诀下面这些内容是由本人在工作中积累的经验及结合书本知识和权威专业资料、国家规范和网络中的有用资料等共同总结出来的，其中有很多是本人在学习和实践过程中验证过的，所以拿出来同大家分享，以供大家参考，希望能帮助到朋友们。

在此多谢百度文库贡献者“zazhpe”等，如有冒犯之处请多见谅。

一、380V三相电机电缆的快速选择橡胶（塑料）铜电缆长度小于80米推荐值(交联聚乙烯电线可以适当减小，仅供参考)：经验选择一般55KW以下的电机可以按照1mm2=3KW来选取（接线方式为△上表列出了一些常见的380V普通电机的电缆线选择。

在此，有必要对上表中37KW以上的电机做一下说明：一般30KW以上的电机（更严格的说是22KW以上）都应该选择降压启动，大多为星三角启动，重点来了，星三角接法从电机上引出来的线属于三角形内部的线，在正常三角形运行中，相电流只是线电流的1/√3倍，这里所说的线电流即为电机的额定电流，所以说选择电缆时一般取后者，比如（37KW，取10mm2）。

这就是上表37KW以上电机的含义，这点很多人都忽略了，导致没必要的浪费。

如果不明白我的解释，可以自己画个图研究研究或者请教有经验的人。

电机的种类很多，有高压电机还有低压电机，高压电机还有6KV和10KV 之分。

低压电机有110V电机,即便是380V星形接法的电机还可以使用三角接法在三相220V电路中使用,这些都不适合上面的线规。

附：按功率计算电流口诀：低压380/220V系统每KW的电流，单位A。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③说明：口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安。

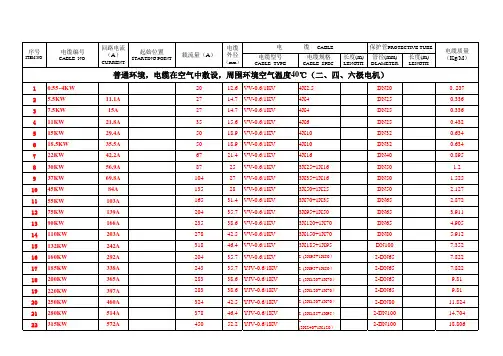

电缆规格线路压降电缆规格线路压降电缆规格线路压降YJVYJV2210.55~1.5KW 3.42921YJV-0.6/1KV 4X2.524X2.5 3.54X2.5 4.671416210DN202 2.2KW 52921YJV-0.6/1KV 4X2.5 2.94 3.674X4 3.451518290DN2533KW 6.82921YJV-0.6/1KV 4X2.544X4 3.354X4 4.691518290DN2544KW 8.82921YJV-0.6/1KV 4X2.5 3.884X4 4.344X6 4.071719380DN325 5.5KW 11.63829YJV-0.6/1KV 4X4 3.434X6 3.834X6 5.361719380DN3267.5KW 15.43829YJV-0.6/1KV 4X4 4.554X6 5.094X10 4.41922570DN32711KW 22.64937YJV-0.6/1KV 4X6 4.484X10 4.64X16 4.082325810DN40815KW 30.36852YJV-0.6/1KV 4X10 3.714X16 3.924X16 5.492325810DN40918.5KW 35.96852YJV-0.6/1KV 4X10 4.394X16 4.653X25+1X16 4.2726281210DN501022KW 42.59169YJV-0.6/1KV 4X16 3.34X16 5.53X25+1X16 5.0626281210DN501130KW 56.911687YJV-0.6/1KV 3X25+1X16 2.93X25+1X16 4.843X35+1X16 4.9628301530DN501237KW 70.4144109YJV-0.6/1KV 3X35+1X16 2.633X35+1X16 4.383X50+1X25 4.4430332010DN651345KW 84.2175133YJV-0.6/1KV 3X50+1X25 2.273X50+1X25 3.793X50+1X25 5.330332010DN651455KW 103224170YJV-0.6/1KV 3X70+1X35 2.073X70+1X35 3.453X70+1X35 4.8334372570DN651575KW 140271207YJV-0.6/1KV 3X95+1X50 2.213X95+1X50 3.683X95+1X50 5.1538403718DN801690KW 166314240YJV-0.6/1KV 3X120+1X70 2.173X120+1X70 3.613X120+1X70 5.0543.5444634DN8017110KW 203360277YJV-0.6/1KV 3X150+1X70 2.253X150+1X70 3.763X150+1X70 5.2647485940DN10018132KW 2422*2242*170YJV-0.6/1KV 2-(3X70+1X35） 2.432-(3X70+1X35） 4.052-(3X95+1X50） 4.453874362xDN8019160KW 2922*2242*207YJV-0.6/1KV 2-(3X95+1X50） 2.32-(3X95+1X50） 3.832-(3X95+1X50） 5.373874362xDN8020185KW 3382*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.212-(3X120+1X70） 3.682-(3X120+1X70） 5.1543.592682xDN8021200KW 3652*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.382-(3X120+1X70） 3.972-(3X120+1X70） 5.5643.592682xDN8022220KW 3972*3602*277YJV-0.6/1KV 2-(3X150+1X70） 2.22-(3X150+1X70） 3.672-(3X150+1X70） 5.1447118802xDN10023250KW 4602*4102*316YJV-0.6/1KV 2-(3X185+1X95）2.212-(3X185+1X95） 3.682-(3X185+1X95） 5.155253147602xDN10024280KW 5142*4832*374YJV-0.6/1KV 2-(3X240+1X120） 2.082-(3X240+1X120） 3.472-(3X240+1X120） 4.865859187562xDN12525315KW5722*4832*374YJV-0.6/1KV 2-(3X240+1X120 2.322-(3X240+1X120 3.862-(3X240+1X120 5.415818756电 缆 （250米范围内）电 缆 （150米范围内）YJV 电缆载流量（A ）电缆型号序号电 缆 （350米范围内）穿管管径(mm)电缆外径VV电缆载流量（A ）爆炸危险环境，电缆在空气中敷设，周围环境空气温度40℃（二、四、六极电机）YJV 重量(kg/km)电机电流(A)电机功率电缆规格线路压降电缆规格线路压降电缆规格线路压降YJVYJV22电 缆 （250米范围内）电 缆 （150米范围内）YJV 电缆载流量（A ）电缆型号序号电 缆 （350米范围内）穿管管径(mm)电缆外径VV电缆载流量（A ）YJV 重量(kg/km)电机电流(A)电机功率10.55~1.5KW 3.42921YJV-0.6/1KV 4X2.524X2.5 3.54X2.5 4.671416210DN202 2.2KW 52921YJV-0.6/1KV 4X2.5 2.944X2.5 3.674X4 3.451518290DN2533KW 6.82921YJV-0.6/1KV 4X2.544X4 3.354X4 4.691518290DN2544KW 8.82921YJV-0.6/1KV 4X2.5 3.884X4 4.344X6 4.071719380DN325 5.5KW 11.63829YJV-0.6/1KV 4X4 3.434X6 3.834X6 5.361719380DN3267.5KW 15.43829YJV-0.6/1KV 4X4 4.554X6 5.094X10 4.41922570DN32711KW 22.64937YJV-0.6/1KV 4X6 4.484X10 4.64X16 4.082325810DN40815KW 30.36852YJV-0.6/1KV 4X10 3.714X16 3.924X16 5.492325810DN40918.5KW 35.96852YJV-0.6/1KV 4X10 4.394X16 4.653X25+1X16 4.2726281210DN501022KW 42.59169YJV-0.6/1KV 4X16 3.34X16 5.53X25+1X16 5.0626281210DN501130KW 56.911687YJV-0.6/1KV 3X25+1X16 2.93X25+1X16 4.843X35+1X16 4.9628301530DN501237KW 70.411687YJV-0.6/1KV 3X25+1X16 3.593X35+1X16 4.383X50+1X25 4.4430332010DN651345KW 84.2144109YJV-0.6/1KV 3X35+1X16 3.143X50+1X25 3.793X50+1X25 5.330332010DN651455KW 103175133YJV-0.6/1KV 3X50+1X25 2.783X50+1X25 4.63X70+1X35 4.8334372570DN651575KW 140224170YJV-0.6/1KV 3X70+1X35 2.83X70+1X35 4.693X95+1X50 5.1538403718DN801690KW 166271207YJV-0.6/1KV 3X95+1X50 2.613X95+1X50 4.353X120+1X70 5.0543.5444634DN8017110KW 203314240YJV-0.6/1KV 3X120+1X70 2.653X120+1X70 4.423X150+1X70 5.2647485940DN10018132KW 242360277YJV-0.6/1KV 3X150+1X70 2.693X150+1X70 4.483X185+1X95 5.4238537380DN10019160KW 2922*2242*170YJV-0.6/1KV 2-(3X70+1X35） 2.722-(3X70+1X35） 4.532-(3X95+1X50） 5.373874362xDN8020185KW 3382*2712*207YJV-0.6/1KV 2-(3X95+1X50） 2.662-(3X95+1X50） 4.442-(3X120+1X70） 5.1543.592682xDN8021200KW 3652*2712*207YJV-0.6/1KV 2-(3X95+1X50） 2.872-(3X95+1X50） 4.792-(3X120+1X70） 5.5643.592682xDN8022220KW 3972*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.592-(3X120+1X70） 4.322-(3X150+1X70） 5.1447118802xDN10023250KW 4602*3602*277YJV-0.6/1KV 2-(3X150+1X70） 2.552-(3X150+1X70） 4.262-(3X185+1X95） 5.155253147602xDN10024280KW 5142*4102*316YJV-0.6/1KV 2-(3X185+1X95） 2.482-(3X240+1X120） 4.112-(3X240+1X120） 4.865859187562xDN12525315KW5722*4102*316YJV-0.6/1KV 2-(3X185+1X95 2.752-(3X240+1X120 4.572-(3X240+1X120 5.415818756普通环境，电缆在空气中敷设，周围环境空气温度40℃（二、四、六极电机）。

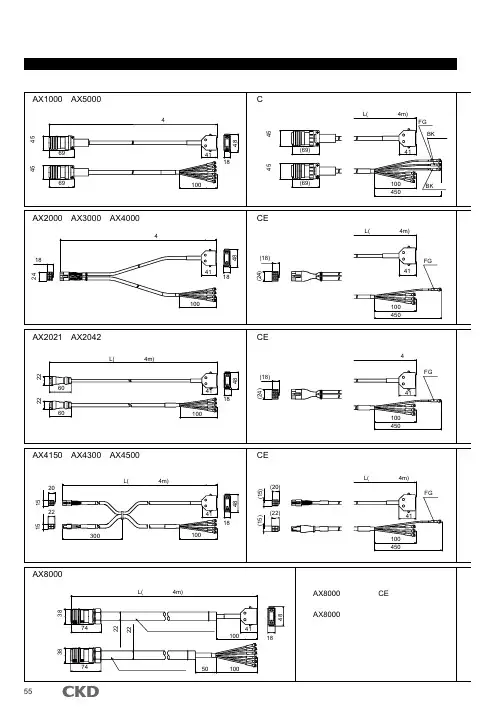

电缆外形尺寸图
55
电缆的弯曲半径
标准电缆解析器电缆
电机电缆可动电缆
60mm60mm 100mm110mm
解析器电缆电机电缆50mm60mm 90mm90mm
解析器电缆电机电缆60mm 90mm
解析器电缆电机电缆
50mm60mm 100mm110mm
解析器电缆电机电缆
60mm100mm
100mm110mm
使用上的注意事项
电缆场地L的表示方法请参照型号的表示方法中电缆的长度。

使用的马达本体、驱动器、电缆的串行编号必须相同。

万一，
电缆破损、断线的场合，电缆的长度需要变化的场合，请询问
我公司。

电机电缆和驱动器连接的时候，请注意不要弄错电缆和驱动器
接线盒上接线的符号。

电缆长度6m以上的场合，在电机电缆上（靠近驱动器）请使用
电机电缆用噪声过滤器。

在电缆需要反复弯曲的用途中，请使用可动电缆（选择项）。

另
外使用AX2000,AX3000,AX4000系列可动电缆时，请将马达本
体接插件附近的电缆包皮部位固定后再使用。

连接电缆的场合，请将接插件确实插到底。

然后将接插件的安
装螺钉和固定螺钉紧固再进行使用。

请不要进行电缆的切断、延长等的改造。

否则会成为故障、误
动作的原因。

使用CE标志对应品（选择项）的场合，驱动器侧和马达本体侧
一起使用FG夹头等将电缆屏蔽接地到框架上再使用。

56。

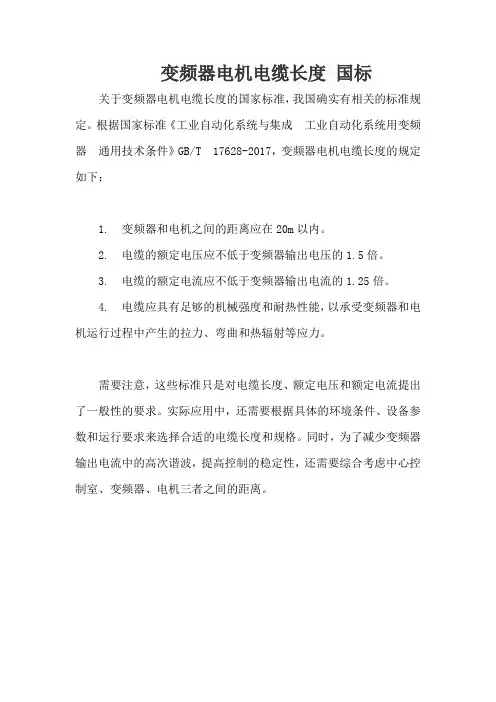

变频器电机电缆长度国标关于变频器电机电缆长度的国家标准，我国确实有相关的标准规定。

根据国家标准《工业自动化系统与集成工业自动化系统用变频器通用技术条件》GB/T 17628-2017，变频器电机电缆长度的规定如下：
1. 变频器和电机之间的距离应在20m以内。

2. 电缆的额定电压应不低于变频器输出电压的1.5倍。

3. 电缆的额定电流应不低于变频器输出电流的1.25倍。

4. 电缆应具有足够的机械强度和耐热性能，以承受变频器和电机运行过程中产生的拉力、弯曲和热辐射等应力。

需要注意，这些标准只是对电缆长度、额定电压和额定电流提出了一般性的要求。

实际应用中，还需要根据具体的环境条件、设备参数和运行要求来选择合适的电缆长度和规格。

同时，为了减少变频器输出电流中的高次谐波，提高控制的稳定性，还需要综合考虑中心控制室、变频器、电机三者之间的距离。

我们在做具体的控制系统时,常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定,也可以通过一些公式来算出来,其实有一种简单的经验算法很容易估算出来,虽然不就是绝对正确,也足以用来做为选择电缆规格的依据了。

方法就是,我们常用的三相异步电机一般有两种接法,一种就是星形一种就是角形。

除较小的电机外,多数就是角形,我们就说角形的,如果就是一台380V供电的7、5KW的三相异步电机,那么它的额定每相工作电流约就是15A。

实际通过算出来可能就是比这个略小一点,我们完全可以按这个电流来选择电缆线了。

如果就是一台380V供电的4KW的三相异步电机,那么它的额定每相工作电流约就是8A。

可能我们以经瞧出来规律,也就就是1千瓦功率约需2A电流,一个75KW 的电机它的额定工作电流约就是150A。

您可以通过公式的方法算算,结果就是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆,我们选择的电缆为铜芯电缆。

我们举例说明,我们要给一台18、5KW的电机配线,可以算出它的额定电流为37A,也就是根据经验1平方毫米铜线可以通过4~6A的电流,我们取其中间值5A,那么电缆线的截面积应为37/5=6、4平方毫米。

我们的标准电缆有6平方毫米与平共10平方毫米的,为了保证可靠性,我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的,这要综合考虑,负载工作时消耗的功率就是多大,如果只有额定的60%不到的话,可以这样选择,如果基本上要工作在额定功率附近,那只能选择10平方的电缆了。

电机如何配线？选用断路器,热继电器？如何根据电机的功率,考虑电机的额定电压,电流配线,选用断路器,热继电器三相二百二电机,千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机,千瓦一点二安培。

高压三千伏电机,四个千瓦一安培。

高压六千伏电机,八个千瓦一安培。

一台三相电机,除知道其额定电压以外,还必须知道其额定功率及额定电流,比如:一台三相异步电机,7、5KW,4极(常用一般有2、4、6级,级数不一样,其额定电流也有区别),其额定电路约为15A 。

220V直流电动机电缆选型标准220V直流电动机电缆选型标准一、确定电流大小在选择电缆时，首先要确定流过电缆的电流大小。

根据直流电动机的规格和运行要求，确定电缆上流过的额定电流。

一般来说，电动机的额定电流可以通过查看电动机的铭牌或相关技术文档获得。

二、选择导体截面积1.确定电缆导体截面积：根据电流大小和电缆的允许温升，确定电缆的导体截面积。

在选择导体截面积时，需要考虑电缆的发热和散热情况，以确保电缆在使用过程中不会过热。

2.导体截面积计算公式：导体截面积（mm²）= 电流（A）/ 允许电流密度（A/mm²）。

其中，允许电流密度根据电缆的材料和结构而定，一般可取5~10 A/mm²。

3.导体材料选择：根据使用环境和电动机的规格，选择合适的导体材料。

常用的导体材料有铜和铝，其中铜的导电性能较好，但价格较高；铝的导电性能略差，但价格较低。

三、确定电缆长度1.确定电缆长度范围：根据电动机的使用环境和控制要求，确定电缆的长度范围。

一般来说，电缆长度需要根据电动机的位置和控制器之间的距离来确定。

2.选择合适的电缆长度：在满足使用要求的前提下，尽量选择较短的电缆长度，以减少电缆的发热和损耗。

如果需要使用较长的电缆，应考虑增加电缆的导体截面积或采用多芯电缆来降低电缆的电阻值和发热量。

四、其他考虑因素1.绝缘材料：根据使用环境和电压等级，选择合适的绝缘材料。

常用的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）等。

2.护套材料：为了保护电缆免受机械损伤或化学腐蚀等影响，可以选择合适的护套材料，如聚氯乙烯护套、聚乙烯护套等。

750V直流电机的电缆绝缘等级选择标准一、概述750V直流电机广泛应用于工业生产线和交通运输设备中，具有高效、稳定、可靠的特点。

作为电机的重要配套设备之一，电缆的质量直接影响到电机的性能和安全性。

本文将介绍750V直流电机的电缆绝缘等级选择标准，帮助读者更好地了解如何选择适合的电缆，保障电机的正常运行。

二、电缆绝缘等级分类根据国家标准，电缆绝缘等级分为A、B、C三级。

其中，A级绝缘电缆适用于长期在高温环境下使用；B级绝缘电缆适用于一般环境下使用；C级绝缘电缆适用于低温环境下使用。

在选择750V直流电机的电缆绝缘等级时，需要充分考虑其使用环境和工作温度。

三、750V直流电机的使用环境要求1. 温度要求：根据电机工作环境的实际温度要求，选择合适的电缆绝缘等级。

在高温环境下工作的电机，需选择A级绝缘电缆以确保电缆的绝缘性能；而在一般环境下工作的电机可以选择B级绝缘电缆。

2. 湿度要求：对于有水汽、潮湿等环境的电机，需要选择具有良好防水性能的电缆，以防止水分渗入导致绝缘性能下降。

3. 防火性能要求：如果电机所处的环境有火灾风险，需要选择具有良好阻燃性能的电缆，以确保电机在火灾发生时能正常工作并保持绝缘性能。

四、绝缘材料的选择绝缘材料是影响电缆绝缘等级的重要因素之一。

常见的绝缘材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。

在选择750V直流电机的电缆绝缘材料时，需要考虑其绝缘性能、耐热性能、耐老化性能等因素，以确保电缆在长期使用中能保持良好的绝缘性能。

五、电缆外护层的选择除了绝缘材料外，电缆的外护层材料也是影响电缆绝缘等级的关键因素之一。

常见的外护层材料有聚氯乙烯(PVC)、聚氯乙烯抗酸碱(PVC-A)、聚氨酯(PU)等。

在选择外护层材料时，需要考虑其耐磨损性能、耐油性能、耐酸碱性能等因素，以确保电缆能在恶劣环境下正常工作。

六、综合选择标准综合考虑750V直流电机的使用环境要求、绝缘材料和外护层材料等因素，选定合适的电缆绝缘等级。

15kw三相电机电源线选择标准
15kw三相电机电源线选择标准如下：
1.铜线或铝线：根据电机功率和电流选择合适的电线材料。

15kw电机通常
需要使用铜线或铝线。

2.电缆截面积：根据电机的额定电流和电压选择合适的电缆截面积。

通常，
电缆截面积应为电机额定电流的1.5至2倍。

对于15kw电机，建议选择的电缆截面积范围为2.5至4平方毫米。

3.耐压值：根据电源电压和电机的工作电压选择合适的耐压值。

如果电机在
高压下工作，需要选择具有相应耐压值的电缆。

4.长度：根据实际需要选择合适的电缆长度。

如果电机距离电源较远，需要
选择更长的电缆。

5.温度：考虑电缆在工作时的温度。

高温环境下工作的电机需要选择耐高温
的电缆。

6.安全认证：选择具有相关安全认证的电缆，以确保电机的安全运行。

7.环境因素：考虑电缆所处的环境因素，如湿度、机械强度等，以选择合适
的电缆材料和结构。

8.成本效益：在满足要求的前提下，选择价格合理、具有良好性价比的电缆。

总之，选择适合15kw三相电机电源线的标准包括铜线或铝线、电缆截面积、耐压值、长度、温度、安全认证、环境因素和成本效益等因素。

需要根据实际情况综合考虑，以确保电机的安全和稳定运行。

电机电缆选配标准表格篇一：电机电缆选型这要看你负载性质P功率（单位W）、I电流（单位A）、U电压（单位V）电阻性负载如电热、白炽灯、卤钨灯I=P÷U功率因数小于1的照明设备：单相220V I=P÷（U×功率因数）三相四线380V I=P÷（1.73×380×功率因数）电动机电流计算方式:单相I=P÷（220×功率因数×效率）三相I=P÷（1.73×380×功率因数×效率）根据电流选择电线有很多种情况要考虑：1 铜线还是铝线。

2 塑料绝缘线、橡皮绝缘线、护套线。

3 绝缘导线安全载流量的温度校正系数。

由于太麻烦，我给你一种常用的塑料绝缘线明线安装，安全载流量数据（铜线）这是最大载流量，其它的都要相应减小。

1.0（平方毫米）---17（A） 1.5---——21 2.5---——28 4-————35 6--————48 10————65 16————91 25——----120 35————147 50————187 70————230篇二：电机动力电缆选型一台22kw电动机用多大铜电缆1、选电缆，要根据你的使用情况，才能选合适的电缆，在潮湿等散热条件好的地方，可以节省一点，在高温和重要地方，则必须选较大截面积的电缆。

一般三相380V22KW 选6-10平方的比较合适。

2、电缆按正常运行配置，和启动方式无关。

22KW负荷选择电缆I=P/1.732UcosΦ=22/1.732/0.38/0.8=20/0.53=42A如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。

如果是远距离，百米以上，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离与远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。

今天无意看到这个问题发现很多人在误导大家。

所以把手册中的计算拿出来。
