电机线缆配线要求

我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

电机配线开关标准我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相220V电机，1KW=3.5A。

三相380V电机，1KW=2A。

低压660V电机，1KW=1.2A。

高压3000V电机，4KW=1A。

高压600V电机，8KW=1A。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电机线缆配线要求地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

配接线工程
实施要点：连接紧固、排列整齐、标志清晰。

1、配线前对电缆进行整理，排列应整齐，进入盘柜要留有余量，各盘预留长度一致，动力电缆与控制电缆分开配置。

屏蔽电缆进盘
后剥离屏蔽层并按要求接地。

2、配线应横平竖直，整齐美观，线束绑扎间距均匀。

3、线芯接头紧密牢固，动力线接头采用压接钳压接，接线鼻子
应与线径相符。

多股软线接头采用接线终端头压接或挂锡处理。

单
芯操作线采用煨弯连接，煨弯方向与螺丝拧紧方向一致。

4、端子号采用最新式的LM-370AA11-C型微电脑线号印字机，
打号规范，字迹保留时间长，整齐、字号可调，并能和微机联接，
质量好，提高高。

电缆牌采用专用产品，电缆编号清楚，整齐一致。

5、线槽配线时，线芯应调直，放置整齐。

备用芯长度应满足接
线最长距离。

6、配线完毕柜内要进行清理，清除剩余线头和各种杂物，保持
柜内清洁。

防爆电机电缆接线标准1. 引言防爆电机电缆接线是指在爆炸环境中使用的电机与电缆之间的连接方式。

在防爆环境中，电机接线的标准非常重要，它关系到设备的安全可靠运行以及防爆要求的达成。

本文将介绍防爆电机电缆接线的标准及相关注意事项。

2. 防爆电机电缆接线标准2.1 接线类型防爆电机电缆接线一般可以分为以下几种类型：•直接接地接线：将电机的绕组接地，并与电缆中的屏蔽线连接。

•间接接地接线：将电机的绕组接地，但不与电缆中的屏蔽线连接。

•非接地接线：电机的绕组与地无连接。

•零序接线：将电机的零序绕组接地。

在选择接线类型时，应根据具体情况和防爆要求进行判断。

需要注意的是，接线类型的选择应与电机和电缆的防爆等级相匹配。

2.2 接线规范•接线应符合国家相关标准和规范，例如GB/T 14048.4《低压电器第4部分：接触器和电动机控制器》。

•接线点应选用可靠的连接方式，例如焊接、螺纹连接或插座连接。

•接线盒应选择防爆电缆接线盒，确保其防爆性能。

•接线盒的密封性能应符合相关要求，确保防爆电路的安全可靠。

•防爆电机电缆的导线应采用耐腐蚀的材料，例如不锈钢或镀锌钢。

2.3 电缆选择在防爆电机电缆接线中，电缆的选择也非常重要。

以下是一些选用电缆的注意事项：•电缆应选择符合防爆要求的型号。

具体选用的电缆应符合国家相关标准和规范，例如GB3836.1-2010《爆炸性环境用电气设备第1部分：通用要求》。

•电缆的导体截面应根据电机的功率和工作电压选择合适的规格。

•电缆的外护层应具有良好的耐磨性和耐腐蚀性。

•电缆的抗拉强度应符合实际需要，以确保在使用过程中不会断裂或受到损坏。

3. 防爆电机电缆接线注意事项在进行防爆电机电缆接线时，还需要注意以下事项：•接线前应确保电机和电缆的绝缘性能良好，以避免电击和其他安全问题。

•接线盒的安装位置应合理，方便操作和维护。

•接地线的连接应牢固可靠，确保设备的接地有效。

•接线过程中应避免短路和接触不良现象的发生。

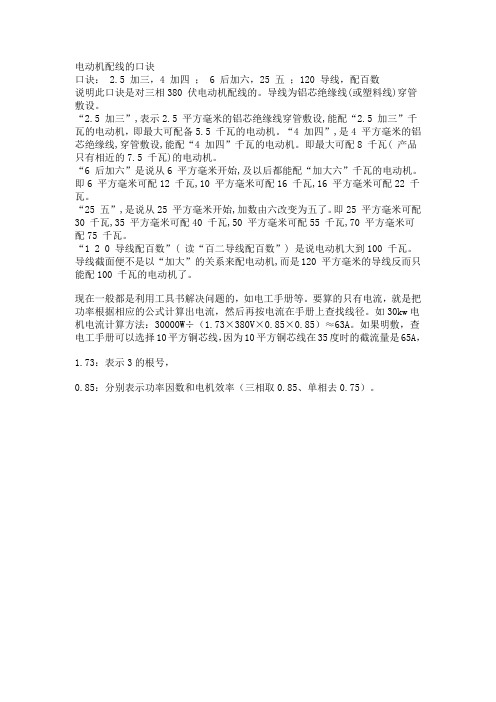

电动机配线的口诀口诀： 2.5 加三，4 加四； 6 后加六，25 五；120 导线，配百数说明此口诀是对三相380 伏电动机配线的。

导线为铝芯绝缘线(或塑料线)穿管敷设。

“2.5 加三”,表示2.5 平方毫米的铝芯绝缘线穿管敷设,能配“2.5 加三”千瓦的电动机，即最大可配备5.5 千瓦的电动机。

“4 加四”,是4 平方毫米的铝芯绝缘线,穿管敷设,能配“4 加四”千瓦的电动机。

即最大可配8 千瓦( 产品只有相近的7.5 千瓦)的电动机。

“6 后加六”是说从6 平方毫米开始,及以后都能配“加大六”千瓦的电动机。

即6 平方毫米可配12 千瓦,10 平方毫米可配16 千瓦,16 平方毫米可配22 千瓦。

“25 五”,是说从25 平方毫米开始,加数由六改变为五了。

即25 平方毫米可配30 千瓦,35 平方毫米可配40 千瓦,50 平方毫米可配55 千瓦,70 平方毫米可配75 千瓦。

“1 2 0 导线配百数”( 读“百二导线配百数”) 是说电动机大到100 千瓦。

导线截面便不是以“加大”的关系来配电动机,而是120 平方毫米的导线反而只能配100 千瓦的电动机了。

现在一般都是利用工具书解决问题的，如电工手册等。

要算的只有电流，就是把功率根据相应的公式计算出电流，然后再按电流在手册上查找线径。

如30kw电机电流计算方法：30000W÷（1.73×380V×0.85×0.85）≈63A。

如果明敷，查电工手册可以选择10平方铜芯线，因为10平方铜芯线在35度时的截流量是65A，1.73：表示3的根号，0.85：分别表示功率因数和电机效率（三相取0.85、单相去0.75）。

电动机配线和接线注意事项
电动机配线是动力配线的一部分。

它是指由配电箱至电动机的一段配线，尽可能使用穿管配线，导线截面应满足对电动机供电的要求。

接线时应注意以下几点：(1)用绝缘电阻表检查电动机的绝缘电阻，500V以下的电动机用500V绝缘电阻表进行测试，测得的绝缘电阻值不应低于5MΩ。

(2)检查线路电源电压与电动机铭牌上注明的额定电压是否相符。

(3)铜、铝接头与设备桩头连接时，应可靠紧密接触。

铜芯线最小截面积不得小于1mm，铝芯线最小截面积不得小于2. 5mm。

(4)导线接近电动机的管口，离地不得低于100mm，应使用金属软管或塑料管保护，并适当留长些，以便伸缩；另一端与进线盒连接，并应有固定支点。

(5)对于防爆式电动机，应在导线进入电动机的管口和电动机接线盒处塞上麻布或纱布带，再浇上沥青密封。

(6)室内水平敷设时，离地低于2m的导线以及垂直敷设时离地低于1. 3m的导线，均应穿钢管或硬塑料管加以保护。

管口套上护口圈，以免损伤导线。

(7)电动机必须可靠接地或接零。

— 1—。

我们在做具体的控制系统时,常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定,也可以通过一些公式来算出来,其实有一种简单的经验算法很容易估算出来,虽然不就是绝对正确,也足以用来做为选择电缆规格的依据了。

方法就是,我们常用的三相异步电机一般有两种接法,一种就是星形一种就是角形。

除较小的电机外,多数就是角形,我们就说角形的,如果就是一台380V供电的7、5KW的三相异步电机,那么它的额定每相工作电流约就是15A。

实际通过算出来可能就是比这个略小一点,我们完全可以按这个电流来选择电缆线了。

如果就是一台380V供电的4KW的三相异步电机,那么它的额定每相工作电流约就是8A。

可能我们以经瞧出来规律,也就就是1千瓦功率约需2A电流,一个75KW 的电机它的额定工作电流约就是150A。

您可以通过公式的方法算算,结果就是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆,我们选择的电缆为铜芯电缆。

我们举例说明,我们要给一台18、5KW的电机配线,可以算出它的额定电流为37A,也就是根据经验1平方毫米铜线可以通过4~6A的电流,我们取其中间值5A,那么电缆线的截面积应为37/5=6、4平方毫米。

我们的标准电缆有6平方毫米与平共10平方毫米的,为了保证可靠性,我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的,这要综合考虑,负载工作时消耗的功率就是多大,如果只有额定的60%不到的话,可以这样选择,如果基本上要工作在额定功率附近,那只能选择10平方的电缆了。

电机如何配线？选用断路器,热继电器？如何根据电机的功率,考虑电机的额定电压,电流配线,选用断路器,热继电器三相二百二电机,千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机,千瓦一点二安培。

高压三千伏电机,四个千瓦一安培。

高压六千伏电机,八个千瓦一安培。

一台三相电机,除知道其额定电压以外,还必须知道其额定功率及额定电流,比如:一台三相异步电机,7、5KW,4极(常用一般有2、4、6级,级数不一样,其额定电流也有区别),其额定电路约为15A 。

电机接线标准和要求
以下是 6 条关于“电机接线标准和要求”的内容：
1. 嘿，你可别小瞧了电机接线标准和要求啊！这就好像搭积木，要是有一块没放对地方，那整个结构可能就不稳啦！比如说，就像你接电灯线，要是没接好，灯能亮吗？所以电机接线必须严格按照标准来，一定要认真对待呀！
2. 哇塞，电机接线标准和要求那真是至关重要呀！这就如同建房子打地基，不牢固怎么行呢？你想想，如果随便接线，就像是闭着眼睛走路，能不出问题吗？比如在工厂里，不遵守标准接线导致电机出故障，那不是耽误事儿嘛！
3. 嘿呀，电机接线标准和要求可不是开玩笑的呀！这好比下棋，一步走错满盘皆输呢！要是接错了线，电机就不能好好工作啦！就好像开车，方向盘都装错了能开得稳吗？一定要牢牢记住这些标准和要求啊！
4. 哎呀，电机接线标准和要求真的太重要啦！这跟弹钢琴是一样的道理呀，每个音符都要弹对才行。

如果接线的时候马马虎虎，那不就像弹错了音符一样难听吗？比如接三相电机，相序错了会怎样呢？大家得重视起来呀！
5. 哇哦，电机接线标准和要求可不能掉以轻心呀！就像走钢丝，稍有偏差就危险啦！你看，如果不按标准接线，电机运行不正常，这不就麻烦大了嘛！就好比做衣服，线都缝歪了能好看吗？不能大意呀！
6. 嘿，电机接线标准和要求那是绝对不能忽视的哟！这跟做手术一样精细呢，丝毫差错都不行啊！要是接线乱来，电机搞坏了怎么办呢？比如在一些关键设备中，不规范接线引发故障，那不是糟糕了嘛！大家可一定要严格遵守呀！
我的观点结论就是：电机接线标准和要求极其重要，必须认真对待，严格执行，才能确保电机正常、安全地运行。

防爆电机电缆接线标准
防爆电机电缆接线是工业生产中非常重要的一环，它关系到设备的安全运行和人员的生命安全。

因此，对于防爆电机电缆接线标准的要求非常严格。

下面我们就来详细了解一下防爆电机电缆接线的标准要求。

首先，对于防爆电机电缆的选择要求。

在选择防爆电机电缆时，首先要考虑其防爆性能是否符合要求，要选择具有防爆性能的电缆，以确保设备在发生故障时不会引发爆炸。

其次，还要考虑电缆的耐磨性和耐腐蚀性能，以及其导电性能和绝缘性能是否符合要求。

只有选择了符合要求的电缆，才能保证接线的安全可靠。

其次，对于防爆电机电缆的接线要求。

在进行电缆接线时，首先要保证接线的牢固可靠，不得出现松动现象，以免因接线松动而引发事故。

其次，要保证接线的整齐美观，不得出现交叉、搭接等现象，以便于日后的维护和检修。

另外，还要保证接线的标识清晰，能够清晰地识别每根电缆的用途和接线位置，以便于日常维护和故障排查。

再次，对于防爆电机电缆的维护要求。

在日常使用中，要定期对电缆进行检查和维护，及时发现并排除存在的问题，以确保电缆的正常运行。

另外，还要定期对电缆进行清洁和防腐蚀处理，以延长电缆的使用寿命。

最后，对于防爆电机电缆的使用要求。

在使用防爆电机电缆时，要严格按照操作规程进行操作，不得随意更改接线方式，以免引发安全事故。

另外，在使用过程中要注意防止外力损伤和化学腐蚀，确保电缆的完好无损。

总而言之，防爆电机电缆接线标准的要求非常严格，只有严格遵守相关标准和规定，才能保证设备的安全运行和人员的生命安全。

希望大家能够重视防爆电机电缆接线标准，确保设备的安全可靠运行。
