电机电缆选择、电缆估算及实用电工口诀

电工实用电流计算口诀1、变压器额定电流速算口诀：变压器一次电流：I n1≈S×0.06 变压器二次电流：I n2≈S×1.5 式中S—变压器容量I n —额定电流2、三相电动机额定电流速算口诀：380V电机1KW≈2A 三相220V电动机1KW≈3.5A660V电动机1KW≈1.2A3、220V单相电动机额定电流速算口诀：额定电流速算口诀：单相电机二百二，一个千瓦八安培，I n=8P 4、三相电阻加热额定电流速算口诀（电阻加热功率系数取1）：额定电流速算口诀：三相电加热，千瓦乘以一点五，I n=1.5P 5、单相电阻加热额定电流速算口诀（电阻加热功率系数取1）：额定电流速算口诀：单相电加热，千瓦乘以四点五，I n=4.5P 6、380V电焊机额定电流速算（电阻加热功率系数取0.75）：额定电流速算口诀：三百八电焊机容量乘以三点四，I n=3.4S 7、单相电焊机额定电流速算（电阻加热功率系数取0.75）：额定电流速算口诀：二百二电焊机容量乘以六，I n=6S8、220V日光灯额定电流速算：额定电流速算口诀：日光灯电流千瓦九安培，I n=9P9、220V白炽灯额定电流速算：额定电流速算口诀：日光灯电流千瓦九安培，I n=4.5P10、0.4KV电力电容器额定电流速算：0.4KV电容器额定电流速算口诀：并联电容三百八容量除以零点七，I n=Q/0.7电缆载流量估算1.估算口诀二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流2.说明本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm’导线，载流量为2．5×9=22.5(A)。

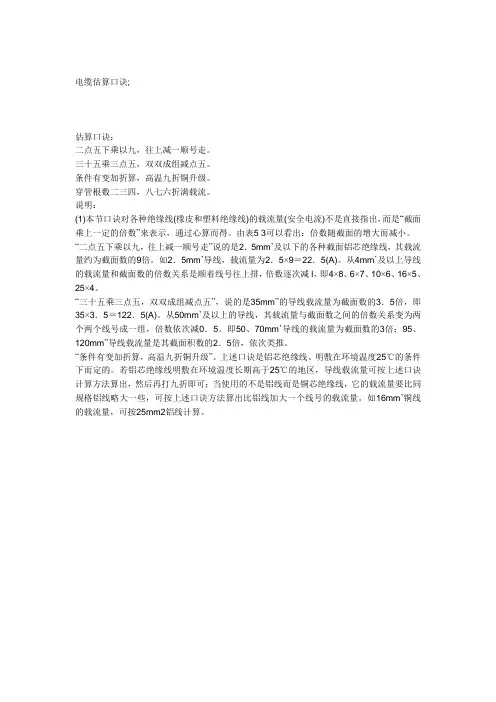

电缆估算口诀;
估算口诀：
二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

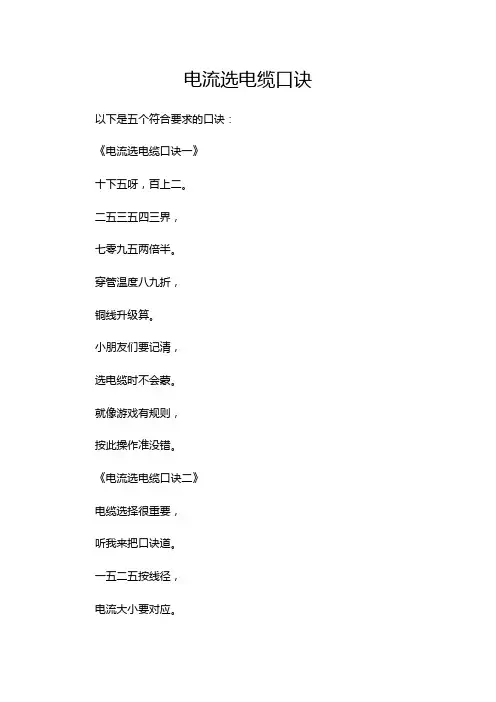

电流选电缆口诀以下是五个符合要求的口诀：
《电流选电缆口诀一》
十下五呀，百上二。

二五三五四三界，
七零九五两倍半。

穿管温度八九折，
铜线升级算。

小朋友们要记清，
选电缆时不会蒙。

就像游戏有规则，
按此操作准没错。

《电流选电缆口诀二》
电缆选择很重要，
听我来把口诀道。

一五二五按线径，
电流大小要对应。

三十五十不一样，
依次类推分得详。

简单易记别慌张，
以后选缆就靠它。

《电流选电缆口诀三》电流电缆有诀窍，
小朋友们仔细瞧。

一平方的走五安，
十平方下依次看。

一百以上取二安，
中间规律好好算。

好比排队有秩序，
电缆选择不迷糊。

《电流选电缆口诀四》选电缆呀别乱来，
口诀牢记在心怀。

小线径呀电流小，
大线径呀电流高。

就像走路分快慢，
各有各的安排在。

记住这些就好办，
轻松选对没困难。

《电流选电缆口诀五》电流选缆要记牢，
一呀二呀要知道。

小电流用小电缆，
大电流配大的好。

如同穿衣要合身，
合适才是最重要。

大家快来一起念，
知识掌握乐无边。

电机选用电缆口诀电机选用电缆，关键在于安全可靠。

电机选用的电缆不仅要满足电机的工作电压和电流需求，还要考虑电缆的额定温度和环境条件。

下面就是选用电机电缆的一些要点，可以用一个简单的口诀来记忆。

口诀一：电流大，导体粗。

电机的工作电流越大，所需的导体截面积就越大。

因为电流通过导体时会产生热量，如果导体截面积过小，导致电流密度过大，会使导体发热严重，甚至引发火灾。

所以，选择电缆时要根据电机的工作电流选择合适的导体截面积，确保电缆能够承受电流负荷。

口诀二：电压高，绝缘好。

电机的工作电压越高，所需的绝缘性能就越好。

因为高电压会使电缆两端的导体之间形成较大的电场强度，容易引起电击事故。

所以，选择电缆时要根据电机的工作电压选择合适的绝缘材料和绝缘层厚度，确保电缆能够安全可靠地工作。

口诀三：环境坏，护套厚。

电机工作的环境条件可能恶劣，如潮湿、腐蚀等。

选择电缆时要考虑到环境因素，选择具有耐腐蚀、耐磨损等特性的护套材料，并保证护套的厚度足够，以保护电缆的导体和绝缘层不受到外界环境的损害。

口诀四：温度高，线材好。

电机工作时会产生一定的热量，所以电缆要能够耐受高温。

选择电缆时要根据电机的工作温度选择合适的线材材料，确保电缆能够在高温环境下正常工作。

常见的线材材料有铜线和铝线，铜线具有良好的导电性能和耐热性能，适用于高温环境；铝线相对而言导电性能较差，适用于一般温度环境。

口诀五：长度长，电压降。

电缆的长度越长，电压降低越大。

电压降低会使电机的工作效果下降，甚至影响电机的正常工作。

所以，选择电缆时要根据电缆长度和电机的工作电流选择合适的导体截面积，以减小电压降低。

以上就是选用电机电缆的几个要点及相应的口诀。

选择合适的电缆对于电机的正常工作至关重要，要根据电机的工作电流、电压、温度和环境条件来选择合适的电缆。

在选用电缆时，还要考虑电缆的安装方式、敷设环境等因素，以确保电缆的安全可靠使用。

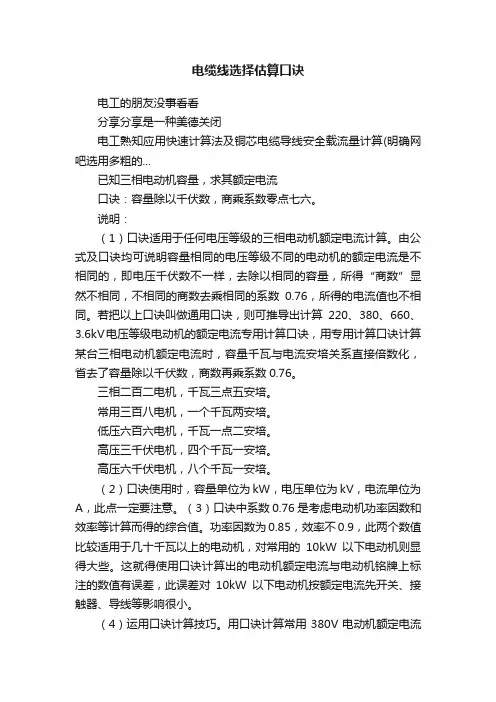

电缆线选择估算口诀电工的朋友没事看看分享分享是一种美德关闭电工熟知应用快速计算法及铜芯电缆导线安全载流量计算(明确网吧选用多粗的...已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数零点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

（4）运用口诀计算技巧。

用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。

若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。

（5）误差。

由口诀中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。

电线口诀顺口溜
1.电线载流量估算口诀
“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜线升级算。

”
解释：
❖“十下五”：是指10平方毫米及以下的铝线，每平方毫米载流量约为5A。

例如，2.5平方毫米的铝线，载流量约为2.5×5 = 12.5A。

❖“百上二”：100平方毫米以上的铝线，每平方毫米载流量约为2A。

❖“二五三五四三界”：25平方毫米的铝线，每平方毫米载流量约为4A；35平方毫米的铝线，每平方毫米载流量约为3A。

❖“七零九五两倍半”：70平方毫米和95平方毫米的铝线，每平方毫米载流量约为2.5A。

❖“穿管温度八九折”：如果电线是穿管敷设，或者环境温度较高，载流量要打八折或者九折。

❖“铜线升级算”：计算铜线载流量时，可以把铜线的截面规格提升一个等级来按照铝线计算。

比如2.5平方毫米的铜线可以按照4平方毫米的铝线来计算载流量。

2.电机配线口诀
“电机配管的口诀：2.5加三，4加四；6后加六，25五；120导线，配百数。

”
解释：
❖“2.5加三”：2.5平方毫米的铜芯绝缘线，穿管敷设，能配“2.5 + 3 = 5.5”千瓦的电动机。

❖“4加四”：4平方毫米的铜芯绝缘线，穿管敷设，能配“4 + 4 = 8”千瓦的电动机。

❖“6后加六”：6平方毫米的铜芯绝缘线，穿管敷设，能配“6+6 = 12”千瓦的电动机。

❖“25五”：25平方毫米的铜芯绝缘线，穿管敷设，能配25×5 = 125千瓦的电动机。

❖“120导线，配百数”：120平方毫米的铜芯绝缘线，穿管敷设，能配100千瓦的电动机。

电工电线计算公式口诀摘要：一、导线规格及计算方法二、电缆规格及计算方法三、电缆长度计算公式四、电缆截面积计算公式五、常用电气计算公式口诀正文：在日常生活中，电工行业中的电线计算是一项基本技能。

掌握电线计算公式和口诀，既能保证电路的安全，又能避免浪费资源。

下面，我们就来详细介绍一下电工电线计算公式及口诀。

一、导线规格及计算方法导线规格主要包括导线的截面积、材质、长度等。

在选择导线规格时，首先要了解导线的用途和敷设方式。

根据电流大小、敷设环境等因素，选择合适的导线。

导线截面积的计算公式为：S=I/（ρ*λ），其中S为导线截面积，I为电流，ρ为导线材质的电阻率，λ为允许电压降。

二、电缆规格及计算方法电缆规格包括电缆的截面积、长度、敷设方式等。

在计算电缆规格时，要考虑电缆的负载能力、允许电压降、敷设环境等因素。

电缆截面积的计算公式为：S=I/(ρ*λ)，其中S为电缆截面积，I为电流，ρ为电缆材质的电阻率，λ为允许电压降。

三、电缆长度计算公式电缆长度的计算公式为：L=S*（U1-U2）/ρ，其中L为电缆长度，S为电缆截面积，U1为电源电压，U2为负载电压，ρ为电缆材质的电阻率。

四、电缆截面积计算公式在确定电缆截面积时，可根据以下经验口诀进行估算：1.动力电缆：每平方毫米截面积可承受电流约为10-15A；2.照明电缆：每平方毫米截面积可承受电流约为15-20A；3.控制电缆：每平方毫米截面积可承受电流约为5-10A。

五、常用电气计算公式口诀1.电流计算公式：I=P/U，其中I为电流，P为功率，U为电压；2.功率计算公式：P=UI，其中P为功率，U为电压，I为电流；3.电阻计算公式：R=U/I，其中R为电阻，U为电压，I为电流。

掌握这些电线计算公式和口诀，电工们在实际工作中就能更加得心应手，确保电路的安全和稳定。

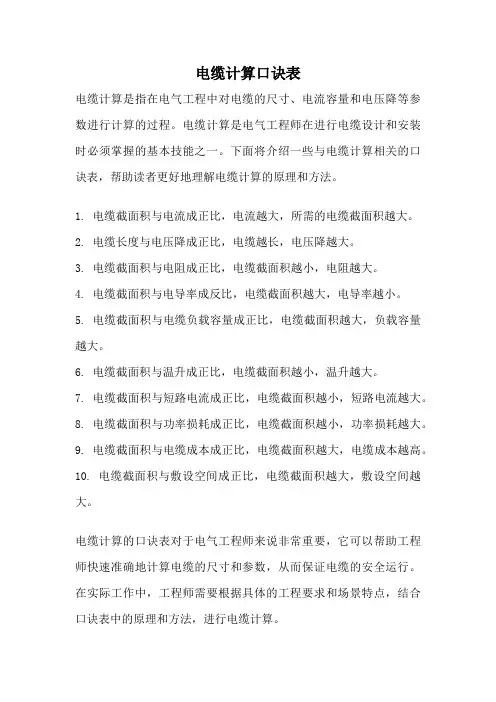

电缆计算口诀表电缆计算是指在电气工程中对电缆的尺寸、电流容量和电压降等参数进行计算的过程。

电缆计算是电气工程师在进行电缆设计和安装时必须掌握的基本技能之一。

下面将介绍一些与电缆计算相关的口诀表，帮助读者更好地理解电缆计算的原理和方法。

1. 电缆截面积与电流成正比，电流越大，所需的电缆截面积越大。

2. 电缆长度与电压降成正比，电缆越长，电压降越大。

3. 电缆截面积与电阻成正比，电缆截面积越小，电阻越大。

4. 电缆截面积与电导率成反比，电缆截面积越大，电导率越小。

5. 电缆截面积与电缆负载容量成正比，电缆截面积越大，负载容量越大。

6. 电缆截面积与温升成正比，电缆截面积越小，温升越大。

7. 电缆截面积与短路电流成正比，电缆截面积越小，短路电流越大。

8. 电缆截面积与功率损耗成正比，电缆截面积越小，功率损耗越大。

9. 电缆截面积与电缆成本成正比，电缆截面积越大，电缆成本越高。

10. 电缆截面积与敷设空间成正比，电缆截面积越大，敷设空间越大。

电缆计算的口诀表对于电气工程师来说非常重要，它可以帮助工程师快速准确地计算电缆的尺寸和参数，从而保证电缆的安全运行。

在实际工作中，工程师需要根据具体的工程要求和场景特点，结合口诀表中的原理和方法，进行电缆计算。

电缆截面积与电流成正比，这是因为电流在电缆中的传输是通过电缆导体完成的，导体的截面积越大，电流通过的面积也就越大，从而减小了电缆的电阻和电压降。

在进行电缆计算时，需要根据电流大小确定合适的电缆截面积，以确保电缆能够承受所需的电流负载。

电缆长度与电压降成正比，这是因为电缆的电阻和电感会导致电流在电缆中的传输时产生电压降。

电压降随着电缆长度的增加而增加，因此在进行电缆计算时，需要根据电缆的长度确定合适的电缆截面积，以减小电压降，确保电缆能够稳定地传输电能。

电缆截面积与电阻成正比，这是因为电缆导体的电阻与导体截面积成正比。

电缆的电阻越小，能量的损耗也就越小，电能的传输效率也就越高。

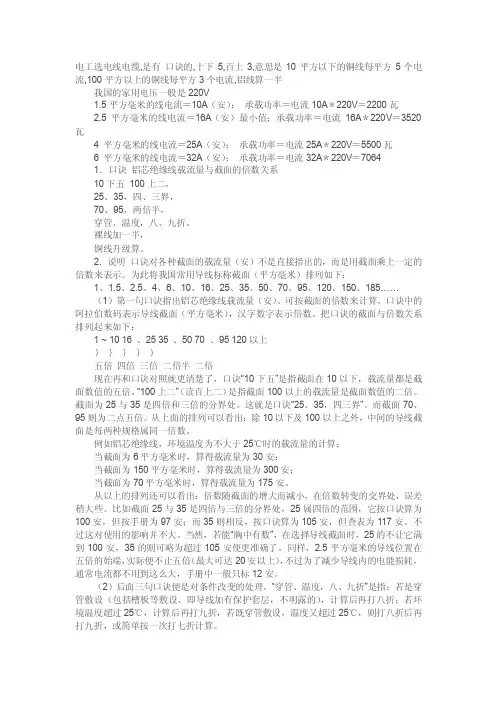

电工选电线电缆,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流＝10A（安）；承载功率＝电流10A＊220V＝2200瓦2.5平方毫米的线电流＝16A（安）最小值；承载功率＝电流16A＊220V＝3520瓦4 平方毫米的线电流＝25A（安）；承载功率＝电流25A＊220V＝5500瓦6 平方毫米的线电流＝32A（安）；承载功率＝电流32A＊220V＝70641．口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二，25、35，四、三界，70、95，两倍半，穿管、温度，八、九折。

裸线加一半，铜线升级算。

2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1 ~ 10 16 、25 35 、50 70 、95 120以上｝｝｝｝｝五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安。

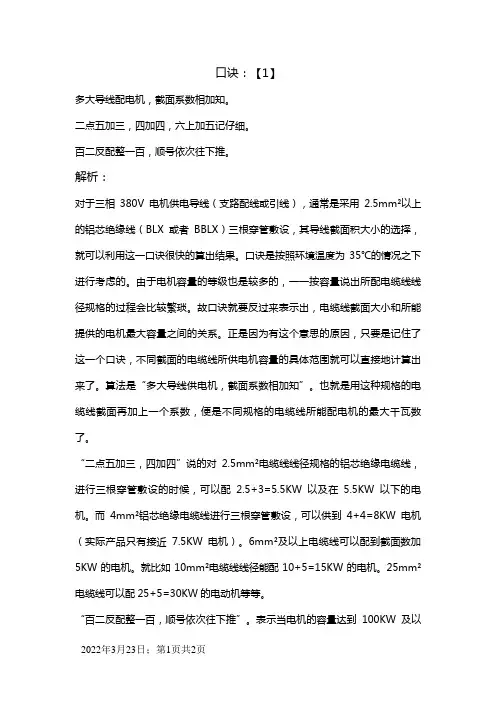

口诀：【1】多大导线配电机，截面系数相加知。

二点五加三，四加四，六上加五记仔细。

百二反配整一百，顺号依次往下推。

解析：对于三相380V电机供电导线（支路配线或引线），通常是采用2.5mm²以上的铝芯绝缘线（BLX或者BBLX）三根穿管敷设，其导线截面积大小的选择，就可以利用这一口诀很快的算出结果。

口诀是按照环境温度为35℃的情况之下进行考虑的。

由于电机容量的等级也是较多的，一一按容量说出所配电缆线线径规格的过程会比较繁琐。

故口诀就要反过来表示出，电缆线截面大小和所能提供的电机最大容量之间的关系。

正是因为有这个意思的原因，只要是记住了这一个口诀，不同截面的电缆线所供电机容量的具体范围就可以直接地计算出来了。

算法是“多大导线供电机，截面系数相加知”。

也就是用这种规格的电缆线截面再加上一个系数，便是不同规格的电缆线所能配电机的最大千瓦数了。

“二点五加三，四加四”说的对2.5mm²电缆线线径规格的铝芯绝缘电缆线，进行三根穿管敷设的时候，可以配2.5+3=5.5KW以及在5.5KW以下的电机。

而4mm²铝芯绝缘电缆线进行三根穿管敷设，可以供到4+4=8KW电机（实际产品只有接近7.5KW电机）。

6mm²及以上电缆线可以配到截面数加5KW的电机。

就比如10mm²电缆线线径能配10+5=15KW的电机。

25mm²电缆线可以配25+5=30KW的电动机等等。

“百二反配整一百，顺号依次往下推”。

表示当电机的容量达到100KW及以上的时候，电缆线所配电机的容量范围，不再是上面电缆线截面数加上一个系数的关系了，而是反过来电缆线线径规格为120mm²铝芯绝缘线进行穿管敷设的时候，就只能够配100KW电机了。

顺着电缆线截面型号以及电机容量的大概顺序可以进行依次地排列，那么大家就可以以此类推。

即150mm²的导线可以配125KW的电机等等。

电工口诀及解释100条时间:2011-07-24来源:未知作者:电气自动化技术网点击:6966次等。

之所以叫电工口诀——是因为受到诗歌容易流传和记忆的启发。

口诀中的文字基本具有工整、简练、流畅、合辙压韵的特点，因此可使本来枯燥的电工理论和数据等变得好记。

这100条口诀只是抛砖引玉，更多的是希望广大同行们能够发表一些在实践中的心得与见解，搜集实际工作中使用的类似口诀，以便使其更加丰富和实用。

分10篇发布。

电工口诀(一)简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算. 解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；＂铜材升级算＂：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位臵）．电工口诀(二)已知变压器容量,求其电压等级侧额定电流说明：适用于任何电压等级。

口诀：容量除以电压值，其商乘六除以十。

例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A 估算I=1000KVA/10KV﹡6/10=60A电工口诀(三)已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀:配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5电工口诀(四)已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。

已知三相二百二电机，千瓦三点五安培。

1KW〔0.22KV*0.76≈1A已知高压三千伏电机，四个千瓦一安培。

4KW〔3KV*0.76≈1A注：口诀适用于任何电压等级的三相电动机额定电流计算。

口诀使用时，容量单位为kW，电压单位为kV，电流单位为A。

电缆选择口诀(百上二,十下五,25,35四三界,50,75二倍半.) 这是针对铝线的,十下五就是十平方以下的线*5倍,25,35四三界就是说25以下,十以上的线是*4倍,35以下,25以上的线是*3倍,依次类推.如果是铜线,刚在原线的规格标准上升一级就是了.,例如如果是1.5平方的铜线,就相当于2.5的铝线,十下五,就是2.5*5=12.5A,依次逐一升级算就是了,相差不大,选择低压电缆要了解的参数：1、电机额定电流，启动倍数。

2、电缆在某个温度下比如25度，30度时的额定电流3、电缆敷设方式，比如空气中，穿管，直埋（为了查不同情况下电缆在流量4、电缆敷设时是否有其他电缆并列敷设（为了取敷设系数）5、电缆敷射环境最高温度（为了取温度系数）6、选择的电缆要验算运行时电缆压降不超过5%。

启动时电缆压降不超过15%，母线压降不超过10%。

这样才能保证电机正常启动可参考《工业与民用配电设计手册》1.5——104——206——3210——50 凭经验吧短时应用合长时间运行时不一样的16——6325——8035——10050——12075——140导线载流量的计算口诀导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

口诀是：10下五；100上二；25、35，四、三倍；70、95，两倍半；穿管、温度，八、九折。

裸线加一半。

铜线升级算。

这几句口诀反映的是铝芯绝缘线载流量与截面的倍数关系。

根据口诀，我国常用导线标称截面（平方毫米）与倍数关系排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……五倍四倍三倍二倍半二倍例如，对于环境温度不大于25℃时的铝芯绝缘线的载流量为：截面为6平方毫米时，载流量为30安；截面为150平方毫米时，载流量为300安。

功率选电缆口诀以下是为您生成的十个适用于小学生的关于功率选电缆的口诀：口诀一：一瓦电流仔细算，一千瓦时四点五。

二看距离长和短，百米之内可放宽。

三选电缆看截面，铜芯铝芯要分辨。

铜芯每平载六安，铝芯减半别忘算。

四思环境温与寒，高温要把电流减。

五想负载是啥样，启动频繁电流涨。

六瞧线路多与少，并排走线有影响。

七查敷设方式妙，架空地埋不一样。

八算经济与可靠，安全为主不能忘。

九记口诀心中装，选对电缆没烦恼。

口诀二：一瞧功率大小先，千瓦数值记心间。

二算电流咋呈现，简单公式不会偏。

三定电缆铜铝选，铜优铝次性能辨。

四查环境潮和干，潮湿电流要调减。

五想散热好不好，通风差了容量小。

六观线路弯或直，弯曲影响电流值。

七量距离远和近，远距损耗要当心。

八探负载类型全，感性容性不一般。

九思未来留空间，适当增大更安全。

十要口诀常熟练，功率选缆不再难。

口诀三：一知功率把数填，千瓦数目要写全。

二明电流怎估算，千瓦乘二是关键。

三挑电缆铜铝线，铜质优良铝省钱。

四看环境热和寒，热时电流往下减。

五审敷设方式变，地埋架空不混乱。

六量距离长与短，长距选粗防没电。

七判负载轻和满，满载电流要加大。

八想日后增或减，预留余量心不担。

九用口诀多演练，选准电缆笑开颜。

十将安全放最先，用电无忧乐无边。

口诀四：一论功率别犯难，千瓦数据先写端。

二讲电流咋推断，公式牢记就好办。

三选电缆材质辨，铜铝特性心里念。

四探环境温湿干，温度高了电流砍。

五究敷设方式全，架高埋深不一样。

六量距离近和远，远了粗缆保平安。

七判负载重和闲，重负电流往上添。

八思未来发展变，留些余地没风险。

九背口诀常操练，选缆轻松不绕圈。

十重安全永在前，光明之路常相伴。

口诀五：一瞅功率大小清，千瓦数值要分明。

二析电流如何定，简单乘法就搞定。

三选电缆材质型，铜铝差别要记清。

四察环境温与晴，温度高时容量轻。

五究线路直和弯，弯曲影响电流传。

六量距离长和短，长距大线防断电。

七判负载恒与变，变化频繁要应变。

八想未来扩或限，预留空间更保险。

1、看线径速算常用铜铝芯绝缘导线截面积：①、导线截面积判定，先定股数和线径。

②、铜铝导线单股芯，一个多点一平方，不足个半一点五，不足二个二点五，两个多点四平方，不足三个六平方。

③、多股绞线七股绞，再看单股径大小，不足个半十平方，一个半多粗十六，两个多粗二十五，两个半粗三十五。

④、多股导线十九股，须看单股径多粗，一个半是三十五，不足两个是五十，两个多点是七十，两个半粗九十五。

⑤、多股导线三十七，单股线径先估出，两个粗的一百二，两个多的一百五。

2、数根数速判定BXH型橡皮花线截面积：①、花线截面判定法，数数铜线的根数。

②、一十六根零点五，二十四根点七五，③、三十二根一平方，一十九根一点五。

3、绝缘导线载流量速估算：①、绝缘铝线满载流，导线截面乘倍数。

②、二点五下乘以九，往上减一顺号走。

③、三十五乘三点五，双双成组减点五。

④、条件有变打折算，高温九折铜升级。

⑤、穿管根数二三四，八七六折满载流。

4、直埋聚氯乙烯绝缘电力电缆的载流量估算：①、直埋电缆载流量，主芯截面乘倍数。

②、铝芯四平方乘七，往上减一顺号走。

③、二十五乘三点五，三十五乘整数三。

④、五十七十二点五，双双成组减点五。

⑤、铜芯电缆载流量，铝芯载流一点三。

5、铝和铜矩形母线载流量速估算：①、铝排载流量估算，依厚系数来排宽。

②、厚三排宽乘以十，厚四排宽乘十二。

③、以上厚度每增一，系数增值亦为一。

④、母排二三四并列，分别八七六折算。

⑤、高温直流打九折，铜排再乘一点三。

⑥、铝排载流量估算，按厚截面乘系数：⑦、厚四截面积乘三，五六厚乘二点五；⑧、厚八二倍截面积，厚十以上一点八。

6、扁钢母线载流量速估算：①、扁钢母线载流量，厚三截面即载流。

②、厚度四五六及八，截面八七六五折。

③、扁钢直流载流量，截面乘以一点五。

7、油断路器合闸操作电缆缆芯截面积速算：①、电磁操动油开关，合闸电缆选截面：②、线圈电阻除安距，乘四乘九除以百。

8、仪用电压互感器二次回路导线截面速验算：①、仪用电压互感器，三相星接表维接；②、满足规程压降值，验算二次线截面：③、边相电流线长积，再乘系数便晓得。

电缆计算口诀表在电缆计算中，口诀表是一种非常有用的工具。

它能够帮助我们在计算电缆的参数时更加快捷和准确。

下面是一些常用的电缆计算口诀表，希望能对大家有所帮助。

1. 电缆截面积计算口诀：电缆截面积（mm²）=导体直径（mm）×导体直径（mm）×0.785。

2. 电缆直径计算口诀：电缆直径（mm）=导体直径（mm）+绝缘层厚度（mm）×2。

3. 电缆电阻计算口诀：电缆电阻（Ω/km）=电阻率（Ω·mm²/m）×电缆长度（km）/电缆截面积（mm²）。

4. 电缆电容计算口诀：电缆电容（μF/km）=电容率（μF/m）×电缆长度（km）/电缆截面积（mm²）。

5. 电缆绝缘电阻计算口诀：电缆绝缘电阻（MΩ·km）=绝缘电阻率（MΩ·m）×电缆长度（km）/电缆截面积（mm²）。

6. 电缆电感计算口诀：电缆电感（μH/m）=电感系数（μH/m）×电缆长度（m）。

7. 电缆功率损耗计算口诀：电缆功率损耗（W）=电缆电阻（Ω/km）×电流（A）×电缆长度（km）。

8. 电缆短路电流计算口诀：电缆短路电流（A）=电源电压（V）/（电缆阻抗（Ω/km）×电缆长度（km））。

9. 电缆过载能力计算口诀：电缆过载能力（A）=（电缆截面积（mm²）×电流载荷比（A/mm²））/安全系数。

10. 电缆额定电流计算口诀：电缆额定电流（A）=电缆过载能力（A）/综合载荷系数。

以上是一些常用的电缆计算口诀表，它们可以帮助我们在进行电缆参数计算时更加方便和快捷。

但是在使用这些口诀表的时候，我们也需要注意一些事项。

我们需要保证输入的数据准确无误。

只有在数据准确的基础上，我们才能得到准确的计算结果。

我们需要注意单位的转换。

在进行计算时，如果使用的是不同的单位，就需要进行单位换算，确保计算结果的一致性。

如何根据电机大小选择电缆？如何根据电机大小选择电缆线径?常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安。

千瓦，电流，如何计算？电力加倍，电热加半。

单相千瓦，4 . 5 安。

单相380 ，电流两安半。

3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。

即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。

【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。

电工选线口诀以及电工常识【电工选线口诀以及电工常识】电工选线口诀：作为电工，在进行电线选线时，应该遵循以下的选线口诀，以确保电线的安全和效果：一、用材合适：选用符合标准的电线材料，优选铜芯电线，因其导电性能好且不易发生断裂。

二、截面匹配：根据电流负荷计算截面积，选择合适的电线截面以避免电线过热或线路损耗。

三、线长考量：合理规划电线的线长，减少过长的电线，以避免过多电线阻抗带来的能源损耗。

四、环境选择：根据实际环境选择不同类型的电线，如耐高温、防水等特殊环境需要使用相应的电线。

五、隔离保护：保证电线与其他元件或设备之间的良好隔离，避免发生短路、漏电等问题。

★电工常识：1. 电工装置的安全：电工在工作时必须遵循安全规范，如佩戴绝缘手套、绝缘鞋等必要的防护装备。

同时，要注意接地保护和漏电保护等措施，确保使用电器设备的安全。

2. 电流与电压的关系：电流与电压是电工中的基本概念。

电流是单位时间内通过导体截面积的电荷量，单位为安培（A），而电压是电场推动电荷移动的力量，单位为伏特（V）。

3. 电路符号：电工需要熟悉电路符号，以便正确理解和绘制电路图。

常见的电路符号包括电源、电阻、电容、电感等。

4. 安全用电：安全用电意味着根据电器设备的功率和电线的负载能力合理选择电源和线路，避免过载使用或超负荷工作。

5. 故障排除：电工在工作中需要掌握故障排除的方法和技巧，如使用电压表、电流表等工具进行测量，分析并解决电路中的问题。

6. 保养与维修：电工应定期对电器设备进行检修、保养，确保其正常工作。

当发生故障时，应及时排除并修复。

7. 电气安全法规：了解并遵守相关的电气安全法规，如保证电缆线路的可靠接地、合理使用电器插座、正确使用保护装置等。

总结：作为电工，选线是一项重要的工作。

只有选择合适的电线材料和截面，合理规划线长，注意环境选择和隔离保护，才能确保电线的安全性、可靠性和高效性。

此外，电工还需要掌握电工常识，包括电流与电压的关系、电路符号、故障排除等，以提高自身的专业能力和工作质量。
