电机电缆选配标准

1、一台18千瓦的三相异步电动机须选配多大交流接触器？，应该怎么选？答：算一下该电机的工作电流,功率因素按0.9,电流=18000/1.73*380*0.9=30.4安培,按1.5倍选取45安的接触器就可以了,如果配热过载保护器按工作电流的1.2倍选.2、15kw水泵星三角启动运行电流变大是什么原因？15kw水泵星三角启动运行电流变大是什么原因,运行时电流20A左右吧，热继调大后热机很热，如热继调小水泵就过载报警。

不知为啥，15KW水泵角型运行时电流时17A吗？急，特急，忘各位大侠帮帮忙。

谢谢答：正常运行时是三角形，功率计算公式：P=1.732*U*I*cosφ，功率因数cosφ取0.8，那么：I=15000/(1.732*380*0.8)=28.5A所以，按照额定负载功率运转，电流是28.5A，你现在是20A左右，还没有达到额定功率，正常情况下，发热量不会很大啊！所以你所说的“热”不能以个人感觉，应该测一下温度，一般情况下，60度以下是没有问题的。

追问星三角启动后，角型的运行电流时20A,正常吗？是不是有点大。

再次谢谢你了。

回答15KW的电机，20A电流当然不大了，通过计算就知道了。

“热继电器太热，不太正常”是什么意思？是电机太热还是热继电器太热？所以，你需要做一些检查：1、电机是否有相间短路？2、缺相？3、绝缘？4、热继电器问题？20A的电流是很正常！3、18.5kw的电动机用多大交流接触器18.5KW的电动机要用多大的交流接触器与型号答：18.5kw的电动机一般采用降压启动，可以用40A——60A的交流接触器，如果是直接启动就要用100A的交流接触器4、18.5KW电动机直接启动需要多大的接触器。

用60A的有什么坏错，谢谢18.5KW电动机建议用降压启动。

星三角或软启动等都可以。

60A的可以用。

5、请问;星三角启动18.5KW电动机的额定启动电流和额定工作电流是多少？需安装多大的三相四线动力电表。

线缆的基本知识及我司现使用的主要规格电线电缆定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。

一、电线电缆的分类我国的电线电缆的按用途主要分为五大类:1、裸电线指仅有导体，而无绝缘层的产品。

其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。

2、绕组线以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。

3、电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1－330KV 及以上各种电压等级、各种绝缘的电力电缆。

4、通信电缆和通信光缆用以传输数据和其它电信信息的电缆（光缆）5、电气装备用电线电缆从电力系统的配电点把电能直接传送到各种用电设备及器具的电源连接线路用电线电缆。

二、电线与电缆的区分其实，“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

三、电线电缆型号命名原则电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品。

电线电缆产品的命名有以下原则：1 、产品名称中包括的内容1.1产品应用场合或大小类名称1.2产品结构材料或型式；1.3产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序电线电缆结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

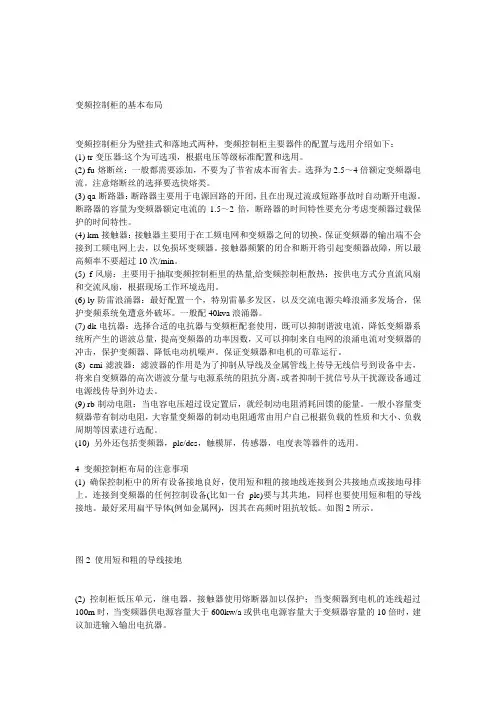

变频控制柜的基本布局变频控制柜分为壁挂式和落地式两种，变频控制柜主要器件的配置与选用介绍如下：(1) tr-变压器:这个为可选项，根据电压等级标准配置和选用。

(2) fu-熔断丝：一般都需要添加，不要为了节省成本而省去。

选择为2.5～4倍额定变频器电流。

注意熔断丝的选择要选快熔类。

(3) qa-断路器：断路器主要用于电源回路的开闭，且在出现过流或短路事故时自动断开电源。

断路器的容量为变频器额定电流的1.5～2倍，断路器的时间特性要充分考虑变频器过载保护的时间特性。

(4) km-接触器：接触器主要用于在工频电网和变频器之间的切换，保证变频器的输出端不会接到工频电网上去，以免损坏变频器。

接触器频繁的闭合和断开将引起变频器故障，所以最高频率不要超过10次/min。

(5) f-风扇：主要用于抽取变频控制柜里的热量,给变频控制柜散热；按供电方式分直流风扇和交流风扇，根据现场工作环境选用。

(6) ly-防雷浪涌器：最好配置一个，特别雷暴多发区，以及交流电源尖峰浪涌多发场合，保护变频系统免遭意外破坏。

一般配40kva浪涌器。

(7) dk-电抗器：选择合适的电抗器与变频柜配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器、降低电动机噪声。

保证变频器和电机的可靠运行。

(8) emi-滤波器：滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自变频器的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。

(9) rb-制动电阻：当电容电压超过设定置后，就经制动电阻消耗回馈的能量。

一般小容量变频器带有制动电阻，大容量变频器的制动电阻通常由用户自己根据负载的性质和大小、负载周期等因素进行选配。

(10) 另外还包括变频器，plc/dcs，触模屏，传感器，电度表等器件的选用。

4 变频控制柜布局的注意事项(1) 确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。

RS485/RS232电缆选配和接线方式在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。

在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。

理论上，通信速率在100Kpbs及以下时，RS485的最长传输距离可达1200米，但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。

在传输过程中可以采用增加中继的方法对信号进行放大，最多可以加八个中继，也就是说理论上RS485的最大传输距离可以达到9.6公理。

如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。

网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。

在构建网络时，应注意如下几点：（1）采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。

有些网络连接尽管不正确，在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。

（2）应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。

下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。

总之，应该提供一条单一、连续的信号通道作为总线。

电线电缆电流负荷截面选择知道电压功率KW计算应该选用多大平方的电线电缆kw负载需用多少平方的导线？在网上搜搜，这个问题还真是很多人都在问，现在此我就给大家说说，并编写成软件与你共享。

第一章单相电基础知识：1.1、耗电量、功率、电流、电压的关系1.2、电源线电线单位是平方毫米（mm2），分铜芯线、铝芯线两种，一般家庭装修用的是铜芯线。

国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯线截面积 2.5 mm²、 4 mm²、 6 mm²允许长期电流 16A~25A、 25~32A、 32A~40A直径（mm） 1.78、 2.2、 2.78。

由于电热水器是短时间工作，所以一般以每1 mm2铜芯线可以允许通过8A~10A 的电流计算。

在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为1.3:1，即铜芯线电流负载量是铝芯线的1.3倍，如下表：铝芯线截面积 2.5 mm²、4 mm²、 6 mm2允许长期电流 13A~20A、 20~25A、 25A~32A直径（mm） 1.78、 2.2、 2.78家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm 2，插座2.5 mm2，空调4 mm2专线。

2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm 2，插座4 mm 2，空调6 mm 2专线。

（注：北京很多住宅是：进户线6—10 mm2，照明2.5 mm 2，插座2.5 mm 2，空调4 mm 2专线）1.3、空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W 热水器要用C40的空开。

电缆规格线路压降电缆规格线路压降电缆规格线路压降YJVYJV2210.55~1.5KW 3.42921YJV-0.6/1KV 4X2.524X2.5 3.54X2.5 4.671416210DN202 2.2KW 52921YJV-0.6/1KV 4X2.5 2.94 3.674X4 3.451518290DN2533KW 6.82921YJV-0.6/1KV 4X2.544X4 3.354X4 4.691518290DN2544KW 8.82921YJV-0.6/1KV 4X2.5 3.884X4 4.344X6 4.071719380DN325 5.5KW 11.63829YJV-0.6/1KV 4X4 3.434X6 3.834X6 5.361719380DN3267.5KW 15.43829YJV-0.6/1KV 4X4 4.554X6 5.094X10 4.41922570DN32711KW 22.64937YJV-0.6/1KV 4X6 4.484X10 4.64X16 4.082325810DN40815KW 30.36852YJV-0.6/1KV 4X10 3.714X16 3.924X16 5.492325810DN40918.5KW 35.96852YJV-0.6/1KV 4X10 4.394X16 4.653X25+1X16 4.2726281210DN501022KW 42.59169YJV-0.6/1KV 4X16 3.34X16 5.53X25+1X16 5.0626281210DN501130KW 56.911687YJV-0.6/1KV 3X25+1X16 2.93X25+1X16 4.843X35+1X16 4.9628301530DN501237KW 70.4144109YJV-0.6/1KV 3X35+1X16 2.633X35+1X16 4.383X50+1X25 4.4430332010DN651345KW 84.2175133YJV-0.6/1KV 3X50+1X25 2.273X50+1X25 3.793X50+1X25 5.330332010DN651455KW 103224170YJV-0.6/1KV 3X70+1X35 2.073X70+1X35 3.453X70+1X35 4.8334372570DN651575KW 140271207YJV-0.6/1KV 3X95+1X50 2.213X95+1X50 3.683X95+1X50 5.1538403718DN801690KW 166314240YJV-0.6/1KV 3X120+1X70 2.173X120+1X70 3.613X120+1X70 5.0543.5444634DN8017110KW 203360277YJV-0.6/1KV 3X150+1X70 2.253X150+1X70 3.763X150+1X70 5.2647485940DN10018132KW 2422*2242*170YJV-0.6/1KV 2-(3X70+1X35） 2.432-(3X70+1X35） 4.052-(3X95+1X50） 4.453874362xDN8019160KW 2922*2242*207YJV-0.6/1KV 2-(3X95+1X50） 2.32-(3X95+1X50） 3.832-(3X95+1X50） 5.373874362xDN8020185KW 3382*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.212-(3X120+1X70） 3.682-(3X120+1X70） 5.1543.592682xDN8021200KW 3652*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.382-(3X120+1X70） 3.972-(3X120+1X70） 5.5643.592682xDN8022220KW 3972*3602*277YJV-0.6/1KV 2-(3X150+1X70） 2.22-(3X150+1X70） 3.672-(3X150+1X70） 5.1447118802xDN10023250KW 4602*4102*316YJV-0.6/1KV 2-(3X185+1X95）2.212-(3X185+1X95） 3.682-(3X185+1X95） 5.155253147602xDN10024280KW 5142*4832*374YJV-0.6/1KV 2-(3X240+1X120） 2.082-(3X240+1X120） 3.472-(3X240+1X120） 4.865859187562xDN12525315KW5722*4832*374YJV-0.6/1KV 2-(3X240+1X120 2.322-(3X240+1X120 3.862-(3X240+1X120 5.415818756电 缆 （250米范围内）电 缆 （150米范围内）YJV 电缆载流量（A ）电缆型号序号电 缆 （350米范围内）穿管管径(mm)电缆外径VV电缆载流量（A ）爆炸危险环境，电缆在空气中敷设，周围环境空气温度40℃（二、四、六极电机）YJV 重量(kg/km)电机电流(A)电机功率电缆规格线路压降电缆规格线路压降电缆规格线路压降YJVYJV22电 缆 （250米范围内）电 缆 （150米范围内）YJV 电缆载流量（A ）电缆型号序号电 缆 （350米范围内）穿管管径(mm)电缆外径VV电缆载流量（A ）YJV 重量(kg/km)电机电流(A)电机功率10.55~1.5KW 3.42921YJV-0.6/1KV 4X2.524X2.5 3.54X2.5 4.671416210DN202 2.2KW 52921YJV-0.6/1KV 4X2.5 2.944X2.5 3.674X4 3.451518290DN2533KW 6.82921YJV-0.6/1KV 4X2.544X4 3.354X4 4.691518290DN2544KW 8.82921YJV-0.6/1KV 4X2.5 3.884X4 4.344X6 4.071719380DN325 5.5KW 11.63829YJV-0.6/1KV 4X4 3.434X6 3.834X6 5.361719380DN3267.5KW 15.43829YJV-0.6/1KV 4X4 4.554X6 5.094X10 4.41922570DN32711KW 22.64937YJV-0.6/1KV 4X6 4.484X10 4.64X16 4.082325810DN40815KW 30.36852YJV-0.6/1KV 4X10 3.714X16 3.924X16 5.492325810DN40918.5KW 35.96852YJV-0.6/1KV 4X10 4.394X16 4.653X25+1X16 4.2726281210DN501022KW 42.59169YJV-0.6/1KV 4X16 3.34X16 5.53X25+1X16 5.0626281210DN501130KW 56.911687YJV-0.6/1KV 3X25+1X16 2.93X25+1X16 4.843X35+1X16 4.9628301530DN501237KW 70.411687YJV-0.6/1KV 3X25+1X16 3.593X35+1X16 4.383X50+1X25 4.4430332010DN651345KW 84.2144109YJV-0.6/1KV 3X35+1X16 3.143X50+1X25 3.793X50+1X25 5.330332010DN651455KW 103175133YJV-0.6/1KV 3X50+1X25 2.783X50+1X25 4.63X70+1X35 4.8334372570DN651575KW 140224170YJV-0.6/1KV 3X70+1X35 2.83X70+1X35 4.693X95+1X50 5.1538403718DN801690KW 166271207YJV-0.6/1KV 3X95+1X50 2.613X95+1X50 4.353X120+1X70 5.0543.5444634DN8017110KW 203314240YJV-0.6/1KV 3X120+1X70 2.653X120+1X70 4.423X150+1X70 5.2647485940DN10018132KW 242360277YJV-0.6/1KV 3X150+1X70 2.693X150+1X70 4.483X185+1X95 5.4238537380DN10019160KW 2922*2242*170YJV-0.6/1KV 2-(3X70+1X35） 2.722-(3X70+1X35） 4.532-(3X95+1X50） 5.373874362xDN8020185KW 3382*2712*207YJV-0.6/1KV 2-(3X95+1X50） 2.662-(3X95+1X50） 4.442-(3X120+1X70） 5.1543.592682xDN8021200KW 3652*2712*207YJV-0.6/1KV 2-(3X95+1X50） 2.872-(3X95+1X50） 4.792-(3X120+1X70） 5.5643.592682xDN8022220KW 3972*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.592-(3X120+1X70） 4.322-(3X150+1X70） 5.1447118802xDN10023250KW 4602*3602*277YJV-0.6/1KV 2-(3X150+1X70） 2.552-(3X150+1X70） 4.262-(3X185+1X95） 5.155253147602xDN10024280KW 5142*4102*316YJV-0.6/1KV 2-(3X185+1X95） 2.482-(3X240+1X120） 4.112-(3X240+1X120） 4.865859187562xDN12525315KW5722*4102*316YJV-0.6/1KV 2-(3X185+1X95 2.752-(3X240+1X120 4.572-(3X240+1X120 5.415818756普通环境，电缆在空气中敷设，周围环境空气温度40℃（二、四、六极电机）。

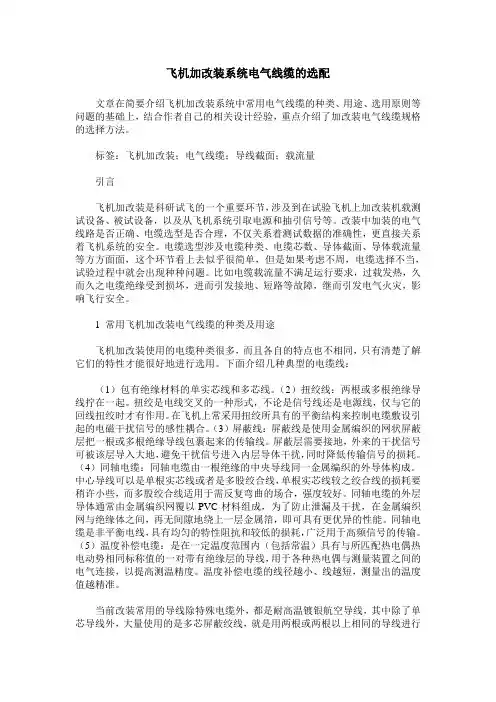

飞机加改装系统电气线缆的选配文章在简要介绍飞机加改装系统中常用电气线缆的种类、用途、选用原则等问题的基础上，结合作者自己的相关设计经验，重点介绍了加改装电气线缆规格的选择方法。

标签：飞机加改装；电气线缆；导线截面；载流量引言飞机加改装是科研试飞的一个重要环节，涉及到在试验飞机上加改装机载测试设备、被试设备，以及从飞机系统引取电源和抽引信号等。

改装中加装的电气线路是否正确、电缆选型是否合理，不仅关系着测试数据的准确性，更直接关系着飞机系统的安全。

电缆选型涉及电缆种类、电缆芯数、导体截面、导体载流量等方方面面，这个环节看上去似乎很简单，但是如果考虑不周，电缆选择不当，试验过程中就会出现种种问题。

比如电缆载流量不满足运行要求，过载发热，久而久之电缆绝缘受到损坏，进而引发接地、短路等故障，继而引发电气火灾，影响飞行安全。

1 常用飞机加改装电气线缆的种类及用途飞机加改装使用的电缆种类很多，而且各自的特点也不相同，只有清楚了解它们的特性才能很好地进行选用。

下面介绍几种典型的电缆线：（1）包有绝缘材料的单实芯线和多芯线。

（2）扭绞线：两根或多根绝缘导线拧在一起。

扭绞是电线交叉的一种形式，不论是信号线还是电源线，仅与它的回线扭绞时才有作用。

在飞机上常采用扭绞所具有的平衡结构来控制电缆敷设引起的电磁干扰信号的感性耦合。

（3）屏蔽线：屏蔽线是使用金属编织的网状屏蔽层把一根或多根绝缘导线包裹起来的传输线。

屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干扰，同时降低传输信号的损耗。

（4）同轴电缆：同轴电缆由一根绝缘的中央导线同一金属编织的外导体构成。

中心导线可以是单根实芯线或者是多股绞合线，单根实芯线较之绞合线的损耗要稍许小些，而多股绞合线适用于需反复弯曲的场合，强度较好。

同轴电缆的外层导体通常由金属编织网覆以PVC材料组成，为了防止泄漏及干扰，在金属编织网与绝缘体之间，再无间隙地绕上一层金属箔，即可具有更优异的性能。

1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。

3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。

如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

一．铅酸蓄电池的基本知识1.1什么是铅酸蓄电池？以铅和酸作为化学反应物质制成的蓄电池叫做铅酸蓄电池。

它是一种直流电源，充电时将电能转变成化学能，放电时将储存的化学能转变成电能的一种装置。

1.2铅酸蓄电池的优缺点铅酸蓄电池在常用体系的蓄电池中电压最高为2.0V。

其二是它的廉价性，其三是高倍率放电性能良好，高低温性能良好可在-40—60°C的条件下工作。

易于浮充使用没有“记忆”效应等。

当然铅蓄电池也具有某些难以克服的缺点，首先是它的寿命比较短，在放电状态下长期保存会导致电极的不可逆硫酸盐化。

在某些结构的电池中由于氢的析出有爆炸的危险等。

1.3 铅酸蓄电池的分类铅酸电池具有广泛的用途按照极板的结构可分为涂膏式、管式和形成式。

按荷电状态可分为干荷电态和湿荷电态几种。

（我们公司代理的GS电池为湿荷电态，VHB为干荷电态）按电池盖和排气栓结构可分为排气式、防酸隔爆式、防酸消氢式和阀控密封式。

1.4铅酸蓄电池的一般结构构成蓄电池的主要部件是负极板、正极板、隔板、电解液、电池槽此外还有一些零件如端子、连接条、排气栓等。

1.5牵引用铅酸蓄电池的结构设计●负极板构造牵引用蓄电池的负极板比正极板多一块，一般采用格栅型设计并涂上海绵状的Pb膏即涂膏式，这样能满足电池的大负荷工作。

其板栅像铁丝网原则上与汽车蓄电池相同，但常使用厚极板，高度较高。

所以活性物质的利用率较低一般在35%左右。

●正极板构造正极板有两种类型，即管式和涂膏式。

（我司代理的GS和VHB牵引蓄电池其正极板均采用管式结构）管式正极板的结构是用一导电骨架与一模仿极平的顶部集流条和许多圆柱骨芯焊在一起构成的。

骨芯数目由极板尺寸决定，骨芯外边套有惰性玻璃纤维管套，其内部填充pbo2（pbo2在填充之前已经和H2SO4充分反应过）●管式正极板的优越性1.）在使用寿命期间活性物质保持在管中，不发生脱落。

2.）极板孔率提高，有利于活性物质利用率的提高。

3.）铅合金的骨架由于被活性物质包围，其腐蚀速率降低。

电机线缆配线要求我们在做具体的控制系统时，常要需要计算负载的⼤⼩来选择电缆线的规格，我们可以根据电机铭牌来确定，也可以通过⼀些公式来算出来，其实有⼀种简单的经验算法很容易估算出来，虽然不是绝对正确，也⾜以⽤来做为选择电缆规格的依据了。

⽅法是，我们常⽤的三相异步电机⼀般有两种接法，⼀种是星形⼀种是⾓形。

除较⼩的电机外，多数是⾓形，我们就说⾓形的，如果是⼀台380V供电的7.5KW的三相异步电机，那么它的额定每相⼯作电流约是15A。

实际通过算出来可能是⽐这个略⼩⼀点，我们完全可以按这个电流来选择电缆线了。

如果是⼀台380V供电的4KW的三相异步电机，那么它的额定每相⼯作电流约是8A。

可能我们以经看出来规律，也就是1千⽡功率约需2A电流，⼀个75KW的电机它的额定⼯作电流约是150A。

你可以通过公式的⽅法算算，结果是⽐较接近的。

下⾯我们说说怎么根据电流来选择多⼤截⾯积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给⼀台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平⽅毫⽶铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截⾯积应为37/5=6.4平⽅毫⽶。

我们的标准电缆有6平⽅毫⽶和平共10平⽅毫⽶的，为了保证可靠性，我们选择10平⽅的电缆。

其实具体选择中我们也可能会选择6平⽅的，这要综合考虑，负载⼯作时消耗的功率是多⼤，如果只有额定的60%不到的话，可以这样选择，如果基本上要⼯作在额定功率附近，那只能选择10平⽅的电缆了。

电机如何配线？选⽤断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选⽤断路器，热继电器三相⼆百⼆电机，千⽡三点五安培。

常⽤三百⼋电机，⼀个千⽡两安培。

低压六百六电机，千⽡⼀点⼆安培。

咼压三千伏电机，四个千⽡⼀安培。

咼压⼋千伏电机，⼋个千⽡⼀安培。

⼀台三相电机，除知道其额定电压以外, 还必须知道其额定功率及额定电流，⽐如：⼀台三相异步电机，7.5KW 4极（常⽤⼀般有2、4、6级，级数不⼀样，［其额定电流也有区别），其额定电路约为15A1、断路器：⼀般选⽤其额定电流1.5-2.5倍，常⽤DZ47-60 32A，2、电线：根据电机的额定电流15A,选择合适载流量的电线，如果电机频繁启动，选相对粗⼀点的线，反之可以相对细⼀点，载流量有相关计算⼝决，这⾥我们选择4平⽅，3、交流接触器，根据电机功率选择合适⼤⼩就⾏，1.5-2.5倍,⼀般其选型⼿册上有型号，这⾥我们选择正泰CJX2--2510,还得注意辅助触点的匹配，不要到- 时候买回来辅助触点不够⽤。

中国化学工程第十六建设有限公司施工现场临时用电配电标准二○一二年九月施工现场临时用电配电标准目录1.总则为贯彻住房和城乡建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范我公司建筑安装工地临时用电配电箱、开关箱管理，保证施工现场用电安全，防止触电和电气火灾事故发生，结合本公司实际，制定本标准。

施工现场临时用电采用TN-S接零保护系统，实行三级配电，二级漏电保护（或三级漏电保护）。

本标准适用于从业主配电室至现场开关箱段施工现场临时用电配电，总进线电流不高于400A。

当施工现场临时用电总电流超过400A时，可增加总配电箱数量或改用总进线电流为630A的总配电箱（此配电箱需自行设计，但需符合本标准的要求）。

施工现场临时用电由电气工程师管理，维修电工负责安装维护，安全员监督。

现场安全技术档案应齐全。

2.引用标准及依据《施工现场临时用电安全技术规范》（JGJ46—2005）《建设工程施工现场供用电安全规范》（GB50194—1993）《用电安全导则》（GB/T13869—2008）《低压配电设计规范》（GB50054—2011）《低压成套开关设备和控制设备》（—2006）《低压开关设备和控制设备》（）《剩余电流动作保护电器的一般要求》（GB/Z6829-2008）《剩余电流动作保护装置安装和运行》（GB13955-2005）《工业用插头插座及耦合器》（GB/T11918—2001）《工业用插头插座和耦合器第2部分带插销和插套的电器附件的尺寸互换性要求》（GB/T11919—2001）《建筑物电气装置第5部分：电气设备的选择和安装第523节：布线系统载流量》（GB ）《中国化学工程集团公司施工现场企业视觉形象标识规定》3.配电箱和开关箱配置配电箱应适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。

电机电缆选配标准表格篇一：电机电缆选型这要看你负载性质P功率（单位W）、I电流（单位A）、U电压（单位V）电阻性负载如电热、白炽灯、卤钨灯I=P÷U功率因数小于1的照明设备：单相220V I=P÷（U×功率因数）三相四线380V I=P÷（1.73×380×功率因数）电动机电流计算方式:单相I=P÷（220×功率因数×效率）三相I=P÷（1.73×380×功率因数×效率）根据电流选择电线有很多种情况要考虑：1 铜线还是铝线。

2 塑料绝缘线、橡皮绝缘线、护套线。

3 绝缘导线安全载流量的温度校正系数。

由于太麻烦，我给你一种常用的塑料绝缘线明线安装，安全载流量数据（铜线）这是最大载流量，其它的都要相应减小。

1.0（平方毫米）---17（A） 1.5---——21 2.5---——28 4-————35 6--————48 10————65 16————91 25——----120 35————147 50————187 70————230篇二：电机动力电缆选型一台22kw电动机用多大铜电缆1、选电缆，要根据你的使用情况，才能选合适的电缆，在潮湿等散热条件好的地方，可以节省一点，在高温和重要地方，则必须选较大截面积的电缆。

一般三相380V22KW 选6-10平方的比较合适。

2、电缆按正常运行配置，和启动方式无关。

22KW负荷选择电缆I=P/1.732UcosΦ=22/1.732/0.38/0.8=20/0.53=42A如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。

如果是远距离，百米以上，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离与远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。

今天无意看到这个问题发现很多人在误导大家。

所以把手册中的计算拿出来。

如何根据电机大小选择电缆线径? [工程技术电脑硬件]mimimi82009-1-17 14:30:57 172.30.211.* 举报如何根据电机大小选择电缆线径?youcoo2009-1-17 14:31:04 122.77.40.* 举报常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安。

千瓦，电流，如何计算？电力加倍，电热加半。

单相千瓦，4 . 5 安。

单相380 ，电流两安半。

3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
