智能水泵控制器说明书 (通用新型)

KQ1000 A/B型智能控制器使用说明南京科蓝水务工程设备有限公司2014年一、产品概述KQ1000型智能控制器（简称控制器）主要针对潜水泵的使用工况的特殊性，结合潜水泵内部安装的检测元件（油水探头、浮子开关、热敏开关以及PT100），对潜水泵进行综合保护。

主要原理将泵内的检测元件作为取样信号，经控制器对取样信号进行过滤放大，输入到控制器中单片机系统，并和其程序中设定的参数进行比较计算，根据运算结果发出指令，控制执行元件及通过面板LED灯指示运行状态。

二、工作条件控制器在下列条件下正常工作：1、安装地点的海拔高度≤2000米。

2、环境温度<+40℃。

3、环境无爆炸危险的介质，无足以腐蚀金属和破坏绝缘的潮湿气体及尘埃，月平均最大湿度≤90%（25℃时）。

4、垂直安装斜度≤5度。

5、控制器工作电源为AC220V±10％三、操作面板说明控制器盘面设有四个操作按键，四个LED信号灯以及四位数码管显示屏1、四个操作按键：“菜单（AT）”键，“设置（SET）”键，“向上（△）”键，“向下(▽)”键；2、四个LED指示灯R1—油室内油水探头（下探头）报警或PT100报警温度，故障时(闪烁)；R2—电机上端盖探头（上探头）报警或PT100停机温度，故障时(常亮)；K3—电机绕组热敏开关或PTC热敏电阻（超热），故障时(常亮)；K4—电机接线腔渗漏（浮子或油水探头）或PTC热敏电阻，故障时（常亮）；3、故障声报警内含一报警蜂鸣器，在正常状态与报警时不蜂鸣，在故障时蜂鸣，蜂鸣时长由E01值决定，0：关闭蜂鸣器； 1～9998；蜂鸣器时长（秒） 9999：一直蜂鸣。

在报警蜂鸣中，按“设置”键能消除报警蜂鸣。

4、四位数码管显示屏：开机显示 8.8.8.8 R1 R2 K3 K4全亮，2秒后显示 1FFM /Load FF 表示程序功能位（10～99）；M表示机型（A：A型机；b: B型机）当A型机时，显示“1. XXX ~ 4. XXX”,不按按键60秒后轮换显示。

鸿马变频恒压水泵控制器说明书鸿马变频恒压水泵控制器是一种用于控制水泵工作的设备，它采用了变频技术和恒压控制技术，能够根据实际需求自动调整水泵的转速，以保持水压稳定。

一、产品简介鸿马变频恒压水泵控制器是一种先进的智能控制设备，它能够根据水压的变化自动调整水泵的转速，以保持恒定的水压输出。

它采用了先进的变频技术，能够根据实际需求调整水泵的电流和频率，以达到节能的目的。

同时，它还采用了恒压控制技术，能够根据用户设定的压力范围，自动调整水泵的转速，以保持恒定的水压输出。

二、产品特点1. 变频控制：鸿马变频恒压水泵控制器采用了先进的变频技术，能够根据实际需求调整水泵的转速，以达到节能的目的。

通过调整水泵的电流和频率，可以实现精确的水压控制，提高水泵的工作效率。

2. 恒压控制：鸿马变频恒压水泵控制器采用了恒压控制技术，能够根据用户设定的压力范围，自动调整水泵的转速，以保持恒定的水压输出。

无论是高峰时段还是低峰时段，都能够稳定地输出恒定的水压，满足用户的需求。

3. 安全可靠：鸿马变频恒压水泵控制器具有多重保护功能，能够监测水泵的电流、电压、温度等参数，一旦出现异常情况，会自动停机报警，保护水泵和设备的安全运行。

4. 易操作：鸿马变频恒压水泵控制器采用了直观的操作界面，用户可以通过触摸屏或按钮进行操作，设定水压范围、调整转速等参数。

同时，它还具有记忆功能，能够保存用户设定的参数，方便下次使用。

三、使用方法1. 安装：将鸿马变频恒压水泵控制器安装在合适的位置，确保通风良好，并连接好电源和水泵。

2. 设置参数：打开控制器的操作界面，根据实际需求设定水压范围、转速调节范围等参数。

可以通过触摸屏或按钮进行操作，也可以通过远程控制进行设置。

3. 启动水泵：设定好参数后，可以启动水泵，控制器会根据设定的水压范围自动调整水泵的转速，以保持恒定的水压输出。

4. 监测运行：在水泵运行过程中，可以通过控制器的显示界面监测水泵的运行状态，包括电流、电压、转速等参数。

SY-09A全自动水泵控制器广安思源五金机电有限公司●使用之前请务必仔细阅读本说明书，以便正确使用本产品。

●阅读后请将说明书妥善保管。

本产品采用集成电路，并结合高层楼宇上、 下水池（水塔）的水位分级提升进行设计，具上下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位过高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。

非常适合城镇、农村、学校、工矿企事业单位及家庭用水的水塔一水井供水程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。

型号S Y-09A S Y-09C 外型尺寸126×88×51126×88×51工作电压220V380V安装方式壁挂壁挂负载20A20A 1． 直接控制方式的接线功耗不超过水位控制器的额定容量，可采用直接控制方式。

接线方法如图l所示。

2． 扩容方式的接线被控制的水泵功耗超过水位控制器的额定容量，那么就需要一个容量超过该水泵功耗的交流接触器来扩容(SY-09A接触器线圈电压为AC220V，SY-09C接触器线圈电压为AC380V)。

如图2所示。

3． 三相工作方式的接线被控制水泵为三相供电，需外接三相交流接触器。

a、SY-09A控制接触器的线圈电压为AC220V50Hz,接线方法如图3所示。

b、SY-09A控制接触器的线圈电压为AC380V50Hz,接线方法如图4所示。

c、SY-09C控制接触器的线圈电压为AC380V50Hz,接线方法如图5所示。

注意：本系列产品给定的负载容量是对阻性负载的。

为延长产品使用寿命，建议用户在控制感性或容性负载时，应按给定负载容量的30-40%选取图1图2图3图5l、为确保水位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接可靠。

可上、下移动探头，使其接触、脱离水面，模拟检测水位控制器是否安装正确且能按您的需要正常工作。

2、建议将各点探头固定在水池内壁，以免探头位置发生偏移导致水位控制器误动作，（若水池壁为金属，则除C点地线外不宜接在内壁，以免发生短路，导致水位控制器不能正常工作）。

地址：浙江乐清经济开发区纬十九路号 Http：//www.-.c328Iin nC技术咨询：-- 出版日期：20年月40082367752001XLQ-SK1018A010E4系列水泵智能控制器非常感谢您使用欣灵牌水泵智能控制器，使用前请阅读使用手册！序言序 言XL Q-SK10系列水泵智能控制器外观精美、操作简便，指示内容简单明了，操作更加人性化无需任何参数设置，另外控制器还具有多种实用性功能：手/自动切换模式，能够灵活的应用与各种环境；可支持水位浮球触点信号、电接点压力表信号；高、中、底水位探头信号；在自动运行状态具有两用、一用一备、故障时自动换泵功能；可以适用各种“供水”“排水”深井泵、排污泵、管道泵、增压泵、多级泵等。

目 录水泵智能控制器目录一、系统概述 (1)二、型号说明 (1)三、技术参数 (1)四、使用环境 (1)五、产品外形尺寸、安装尺寸 (2)六、接线端子说明 (2)七、操作面板说明 (4)八、拨码开关KB1用途说明 (4)九、实用案例 (6)系列水泵智能控制器是本公司新型研发的“智能控制器”，本XLQ-SK10产品采用高新科技电子集成化设计，具有操作简单，指示直观、外形精美等优点。

使用本产品即可节省线材及外围元器件，安装简单快捷节省装配时间提高效率。

主要适用于消防控制设备、排污设备、喷淋控制设备水塔供水等多种恒压自动/手动供水控制箱配套使用。

一、系统概述二、型号说明XLQ SK10 2设计序号水泵智能控制器欣灵电气12表示：一控一；表示：一控二三、技术参数1AC220V.额定工作电压：2.3A/AC220V内部继电器输出负载电流：3.AC220V适配交流接触线圈电压：4.DC12V电接点压力表及液位探头控制电压类别：5.5W控制器额定功耗：＜6.外部传感器信号：电接点压力传感器、浮球传感器、四、使用环境110℃40℃.工作环境温度：-～2.工作环境为：无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所.相对湿度<%395-1-A无表示：标准型；表示：基础型，A水位控制排水型水泵智能控制器水泵智能控制器七、操作面板使用说明XLQ-SK102XLQ-SK1011、指示灯状态说明：1)、运行灯：绿色常亮表示水泵正在运行。

水玲珑智能泵说明书一、功能说明1.启动保护水泵插上电源后，会延时3秒启动，以保护电机及人身安全。

2.缺水保护:在缺水状态下，水泵运行一段时间后会自动识别并进入保护模式，保护灯亮，保护以后会根据条件恢复启动。

缺水保护数码管会显示“E-F”。

3.智能学习自动控制首次会开机自学习，关死水龙头，10几秒或者1-2分钟会智能学习，完成水泵初始化。

学习完以后对水泵进行自动控制，无需设置。

运行时运行灯闪烁，停止时运行灯常亮。

4.自动适应水压环境当自来水水压高低峰变化波动，无论水压变高还是变低，控制器都会自动学习，完成调整。

5.卡机保护当水泵长时间不使用时，水泵每隔24小时会启动一次运行10秒，防止水泵堵转。

6.高温保护、防冻保护当水泵水温温度超过90℃时，对水泵进行停机保护。

当水温低于4℃时，强制运行水泵，防止水泵冻裂。

（温度可根据客户要求进行定制）7.传感器脱落识别当传感器脱落时，数码管会显示“E-E”并闪烁。

二、显示说明图片2.png1.数码管：压力显示：数码管显示水泵运行中的实时压力。

显示数值反应当前水泵出水杨程，例如显示1.5，表示水泵出水口压力可以打到15米。

代码显示：代码说明处理方式E-F缺水保护中断电重启E-E压力传感器异常检查传感器插头，插头无异常则需更换传感器E-H超压或传感器异常检查传感器插头，插头无异常则需更换传感器2.指示灯运行指示灯（绿灯）：指示灯常亮表示水泵待机休眠指示灯闪烁表示水泵工作运行缺水指示灯（黄灯）：指示灯常亮表示水泵处于缺水状态故障指示灯（红灯）：指示灯常亮表示水泵处于故障状态三、接线说明图片3.png四、常见问题及解决方案1.问题：水泵不停机现象处理方法自来水管网来的水压忽高忽低，导致水泵打不到原来的最高压，比如之前能打到3.5，现在只能打到3.0，导致关了水龙头不停机。

当水网压力变动时，水泵会自动学习适应，只要等待3-5分钟就能完成学习并停机。

高峰期用水时，导致不能打到之前的最高压当水网压力变动时，水泵会自动学习适应，只要等待3-5分钟就能完现象 处理方法成学习并停机。

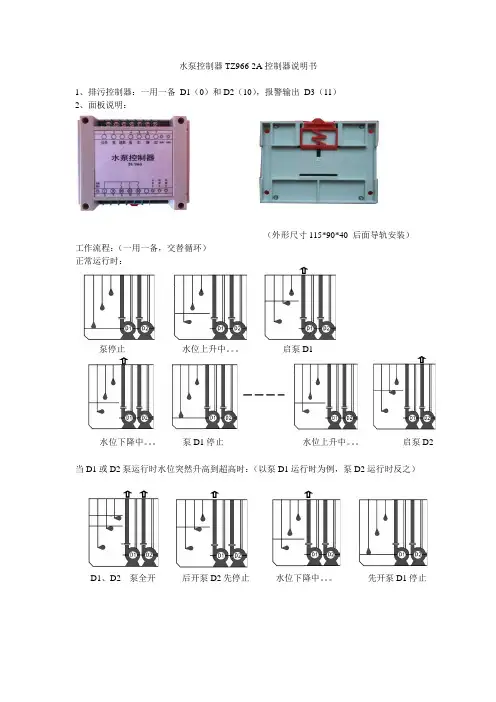

水泵控制器TZ966-2A 控制器说明书1、排污控制器：一用一备 D1（0）和D2（10），报警输出 D3（11）2、面板说明：（外形尺寸115*90*40 后面导轨安装） 工作流程：（一用一备，交替循环）正常运行时：当D1或D2泵运行时水位突然升高到超高时：（以泵D1运行时为例，泵D2运行时反之）泵停止 水位上升中。

启泵D1 水位下降中。

泵D1停止 水位上升中。

启泵D2D1、D2 泵全开 后开泵D2先停止 水位下降中。

先开泵D1停止1、接3个浮球开关，高水位、超高水位和低水位；2、输出设备：接2台水泵（或其他设备）和一路报警输出（可外接大功率报警器）；3、水位第一次到高水位时，启动泵1 （泵2备用），排水到低水位，泵1停止；水位再次到高位时，启动泵2 （泵1备用）循环往复，实现一用一备功能。

4、泵1运行时，假如水位到达超高位，泵2加入运行，并且报警输出,水位低于超高位时，泵2停止，报警停止，实现增减泵工作。

5、泵1故障时，自动切换到泵2，报警输出；泵2故障时，自动切换到泵1，实现故障互投功能。

6、端子8和9接输入AC220V，9和0接设备1，9和10接设备2 ，9和11接报警输出,输出电压,是AC220V,电流6A .1/2/3/4接浮球；5/6/7接反馈信号。

G1和GM可以接D1的反馈故障信号，如热继电器的常开触点，2个端子一旦闭合，则D1的输出改变位D2的输出，另2个端子G2和GM也是一样原理，这样就实现了一用一备，故障互投工能。

在故障互投时，D3有输出，可接圣光报警之类的器件。

9-0：接泵1输出AC220V9-10：接泵2输出AC220V9-11：接报警超高和故障时输出8-9：接AC 220V电源(9：L; 8：N)1-2：高位(开点输入)1-3：超高位(开点输入)1-4：低位(开点输入)5-6：泵1故障输入，如热继电器的常开触点6-7：泵2故障输入，如热继电器的常开触点。

智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。

● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。

本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。

主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。

技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。

水泵控制器非常感谢您选用水泵智能控制器，为了您正确使用本控制器，请在使用前仔细阅读本说明书，并妥善保存以供今后参考。

快速安装指南接线按控制器接线示意图，接好电源线和探头线。

过载设定将控制器内面板上的三档开关拨至“过载设置”，再左右调节控制器内面板上的电位器旋钮，调至您需设定的数值，空载设置指示灯会闪3下熄灯既表示设定ok。

试运行安装及设定完成后，按启动键试运行，试运行如还遇到其它困难，请详细阅读本说明书或与我司经销商联系！具体详细使用规则，以此说明书为准！注意事项注意事项1、安装本控制器时，一定要严格遵守国家电工操作规程，请勿带电作业，请专业电工安装，否则有可能出现触电事故！2、本控制器未装漏电保护开关，漏电无保护，可能引起严重的安全事故，请用户自行加装漏电保护装置。

3、如果本控制器未带空气开关，使用时必须增加空气开关，否则不能起到有效过载保护。

4、设定过载电流必须与电机正常工作电流相符，否则不能起到有效过载保护。

5、电机过载等故障后，务必先排除故障，再按启动键则重新启动。

如不排除故障，让电机启动，控制器和电机都很容易烧坏。

6、如电机频繁启动或超负荷工作，必须选用比电机功率大一个型号的水泵智能控制器，否则有可能烧坏电机或造成事故！7、本产品在一般情况下能起到保护作用（如过载等），能在部份情况下有效地保护电机，降低电机返修率，但不是所有情况下都能保护电机不被烧毁，例如：电机本身的质量问题或雷击等。

8、本公司只对本产品进行保修或维修，如用户使用本产品后，电机还出现故障或烧机，本公司不负责维修或赔偿！另外由于机器故障对用户造成的影响，本公司也不承担责任，例如：排污时由于机器故障造成地下室被淹等。

9、控制器安装环境要求：请安装在室内，避免太阳直接暴晒，或者淋雨。

使用温度：-10℃至40℃湿度：相对湿度不大于90%海拔高度：不超过2000m探头线耐温：105℃01 使用安装说明书一、产品包装水泵智能控制器说明书探头安装螺丝及胶塞1台1本1套各3个二、产品特点♦采用数码芯片控制，集上、下液位和压力自动控制于一体♦具有自动、手动两种工作模式可供选择♦具有过载、空载、超低压等保护功能♦具有空载重启时间1~240分钟可调♦具有故障记忆功能，5次故障原因可能轻易查阅♦专利交流数码讯号检测功能，探头更耐用♦安装方面，调试简单三、主要技术参数1、静态功率小于3.5W，动态功率小于4.5W；2、出厂默认值：A.过载设定默认值为：1.5KW为8A，2..2KW为11A；B.空载设定值为00.0A,空载保护后自动恢复时间为30分钟；3、最大控制距离：500米；4、过载保护反延时特性，时间误差为±15%：过载倍数 1.2倍 1.5倍2倍3倍5倍保护时间 50秒30秒15秒6秒1秒四、安装接线指南1、将控制器固定在墙壁上，打开接线盒，按标签提示接好电源、水泵。
