高压柜母排设计注意事项
一、高压柜主母排选型表
开关柜(主母排如无其它要求，均需搪锡)
,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司
技术部
2006年02月22日。

高低压开关柜母排用量一览表
序号
柜体名称
1
高压柜 上口分支
2
主受柜、计量柜 下口分 支
3 变压器柜 下口分支
Hale Waihona Puke 4 隔离进线柜 下口分支5
PT柜 互感器分支
6
PT手车 分支
7
传感器连接排
8 非组合式避雷器地排
8 非组合式避雷器连线
9
柜体汇流排
10
柜体接地排
11
手车地线
12
接地刀开关地线
13
过门地线
14
高压环网柜
15
低压主母排
16
低压分支排
17
主受柜框架开关
18
馈出柜框架开关
19
电容柜隔离快关
20
抽屉柜搭接排
21
抽屉柜N、PE排
22
抽屉分支排
23
相线汇流排
24
N、PE汇流排
25
变压器连排
26
变压器PE排
规格 图纸容量 图纸容量 图纸容量 图纸容量 TMY-3*20 TMY-3*20 TMY-3*20 TMY-3*25 BVR16²黑 图纸容量 TMY-3*40（可选铜包铝 6*40） 铜编织 25²mm 铜编织 25²mm 铜编织 6²mm 图纸容量 图纸容量 图纸容量 单排/3极 单排/3极 单排/3极 图纸容量 图纸容量 图纸容量 图纸容量 图纸容量 单排/4相 图纸容量
柜宽 柜宽 12
3
备注 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28

铜排选用表
铝排选用表
抽屉式断路器
1.进线柜、联络柜
1.1 母线放排方式：左右翻排，断路器上端头每相1.5米，下端头每相0.5米，不包含水平母线。

1.11三极断路器，单排6米，双排12米。

1.12四极断路器，单排9米，双排18米。

1.13单排时，断路器下端头横排和垂直排为（4+3*柜宽）米，双排乘以2。

2. 母线放排方式:前后翻排，断路器上端头每相1.3米，下端头每相1.5米，伸出柜顶每相0.2米，
2.1三极断路器，单排9米，双排18米。

2.2四极断路器，单排12米，双排24米。

2.3 单个断路器出线：单排6米，（三极断路器）。

2.电容柜
2.1刀开关上下端头3米，横排按柜宽（根据刀开关电流大小），（三极刀开关）。

NT00（1.5米）：TMY-15*3R（套Φ16热缩管）
3.出线柜（GGD）
3.1刀开关
3.1.1三极刀开关上下端头3米。

3.1.2四极刀开关上下端头4米。

66000
3.1.3断路器上桩头横排按柜宽。

3.2每个塑壳断路器上桩头配1.5米（不包括下桩头），（三极断路器）。

3.3刀开关加断路器组合
3.3.1刀开关上端头1.5米，断路器上端头1.5米，（三极刀开关，三极断路器），横排柜宽。

3.3.2刀开关上端头2米，断路器上端头2米，（四极刀开关，四极断路器），横排柜宽。

4.出线柜(GCS、GCK、MNX)
4.1抽屉柜抽屉单元
1~2单元母排抄3米，3~4单元母排抄4米。

4.2柜内排
垂直母线与水平母线的搭接排抄2米
垂直零排抄2.5米
垂直地排抄2米。

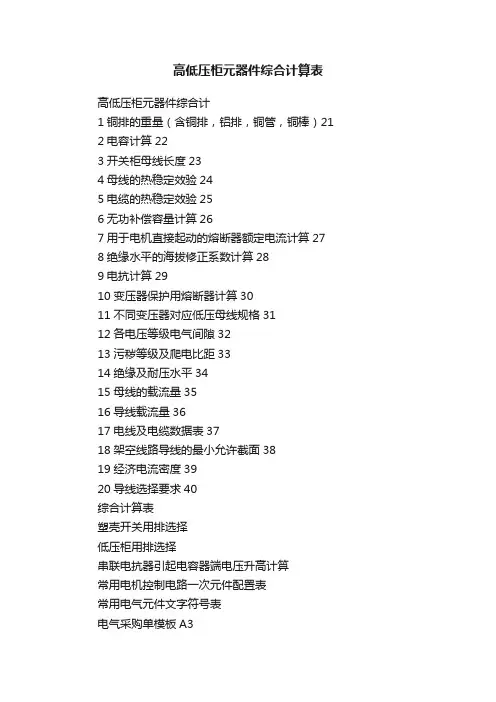

高低压柜元器件综合计算表
高低压柜元器件综合计
1铜排的重量（含铜排，铝排，铜管，铜棒）21 2电容计算22
3开关柜母线长度23
4母线的热稳定效验24
5电缆的热稳定效验25
6无功补偿容量计算26
7用于电机直接起动的熔断器额定电流计算27 8绝缘水平的海拔修正系数计算28
9电抗计算29
10变压器保护用熔断器计算30
11不同变压器对应低压母线规格31
12各电压等级电气间隙32
13污秽等级及爬电比距33
14绝缘及耐压水平34
15母线的载流量35
16导线载流量36
17电线及电缆数据表37
18架空线路导线的最小允许截面38
19经济电流密度39
20导线选择要求40
综合计算表
塑壳开关用排选择
低压柜用排选择
串联电抗器引起电容器端电压升高计算
常用电机控制电路一次元件配置表
常用电气元件文字符号表
电气采购单模板A3
电气采购单模板A4
低压常用断路器铜母排选择参照表
低压水平母排选用表
母线和导线的允许载流量
BV、BVR聚氯乙烯电线明敷的载流量塑壳路器常用附件代码表
低压开关进线母联柜的排长度标准GCK排标准
GGD排标准
KYN28A-12铜排标准
JYN1-40.5柜内铜排标准
KYN61-40.5铜排标准
GCK、GCS、MNS抽屉柜抽屉配置表角钢、槽钢、钢板规格。

THW2-1600
天e
THW2-2000
THW2-2500Fra bibliotek3WT1 西门子 3WT2
注：以上参考表仅作为柜内分支排选用的参考，应根据具体工程具体分析，如有改动与铜排做好沟通
开关端口规格/mm
35*10 35*10 60*10 60*15 60*15 60*15 60*20 100*20 100*25 140*30 210*30 60*10 60*10 60*15 60*15 60*20 100*20 100*30 150(140)*30 313(216)*30 60*10 60*15 60*15 60*15 60*20 100*20 100*30 140*30 210*30 E1:60*10 E2:2-60*8 E1:60*10 E2:2-60*8 E1:60*10 E2:2-60*8 2-60*8 2-60*8 2-96*8 2-96*8 2-150*8 2-222*8 44*15 44*15 44*15 44*15 76*20 76*20 76*20 76*20 76*20 76*20 76*20 135*20 2-76*20 55*10 55*10 55*15 55*15 90*10 90*15 90*30 160*30 160*30 60*15 60*15 60*15 60*15 60*20 100*20
开关端口规格/mm
100*20 100*30 60*10 60*10 60*15 60*15 60*10 60*15 60*15 60*20 70*15 70*20 70*20 60*8 60*8 60*8 60*15 80*15 80*15 100*30
析，如有改动与铜排做好沟通
SDH-0.66/100II SDH-0.66/120II 特殊尺寸 SDH-0.66/60II

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

(kvar) 27 33 42 53 67 83 105 133 167 210 267 333 417 533 667 833
低压补偿（≥⅓ቤተ መጻሕፍቲ ባይዱe）
低压补偿（20%~30%）
总补 共补 分补 配熔丝 最小总补 最大总补 (kvar) (kvar) (kvar) (A) (kvar) (kvar)
30
20
10
63
16
24
35
20
15
80
20
30
45
30
15 100
25
38
60
40
20 125
32
48
75
50
25 160
40
60
90
60
30 200
50
75
120
80
40 250
63
95
135
90
45 300
80
120
180 120
60 400
100
150
240 160
80 500
126
189
270 180
说明： 1000*1000*2200柜体一般可安装普通智能补偿20台；滤波式智能 补偿16台。
90 630
160
240
360
240
120 800
200
300
420 280 140 1000 250
375
540 360 180 1250 320
480
720 480 240 2*800 400
600
900 600 300 2*1000 500
750
附注：1.Ip-短路电流峰值；Ik-对称稳态三相短路电流有效值；短路电流计算以上级系统容量无穷大为计算条件。 计算公式 ①Ik=Se/1000(√3×Ue×Uk%)=100Se/1000(√3×0.4×Uk)=Se/√3/4Uk(kA) ②Ip=2.55Ik ③变压器高压侧额定电流=Se/(√3×Ue)=Se/√3/10(A)；低压侧额定电流=Se/(√3×Ue)=Se/√3/0.4(A)

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

铜排选用表
铝排选用表
抽屉式断路器
1.进线柜、联络柜
1.1 母线放排方式：左右翻排，断路器上端头每相1.5米，下端头每相0.5米，不包含水平母线。

1.11三极断路器，单排6米，双排12米。

1.12四极断路器，单排9米，双排18米。

1.13单排时，断路器下端头横排和垂直排为（4+3*柜宽）米，双排乘以2。

2. 母线放排方式:前后翻排，断路器上端头每相1.3米，下端头每相1.5米，伸出柜顶每相0.2米，
2.1三极断路器，单排9米，双排18米。

2.2四极断路器，单排12米，双排24米。

2.3 单个断路器出线：单排6米，（三极断路器）。

2.电容柜
2.1刀开关上下端头3米，横排按柜宽（根据刀开关电流大小），（三极刀开关）。

NT00（1.5米）：TMY-15*3R（套Φ16热缩管）
3.出线柜（GGD）
3.1刀开关
3.1.1三极刀开关上下端头3米。

3.1.2四极刀开关上下端头4米。

66000
3.1.3断路器上桩头横排按柜宽。

3.2每个塑壳断路器上桩头配1.5米（不包括下桩头），（三极断路器）。

3.3刀开关加断路器组合
3.3.1刀开关上端头1.5米，断路器上端头1.5米，（三极刀开关，三极断路器），横排柜宽。

3.3.2刀开关上端头2米，断路器上端头2米，（四极刀开关，四极断路器），横排柜宽。

4.出线柜(GCS、GCK、MNX)
4.1抽屉柜抽屉单元
1~2单元母排抄3米，3~4单元母排抄4米。

4.2柜内排
垂直母线与水平母线的搭接排抄2米
垂直零排抄2.5米
垂直地排抄2米。

.高压母排制作要求1.主题内容和合用范围本守则及规程规定了母排的选择、加工、连结和安装等工艺要求, 合用于厂内的高 . 低压开关设施母排的加工制作和查验规程.2.设施 . 工具和使用资料设施A.钻床B.母排折弯机C.三工位母线加工机D.液压冲孔机E.切排机F.铜排酸洗槽G.镀锡槽H. 刷镀机 SDK-I 型工具A.活络扳手B.起子C.钢锯D.钢锉E.橡皮锤F.铁锤G. 钻孔夹具H.涂漆工具I.洁净回丝使用资料A.铜母排B.中性凡士林C.中性光明锡 YH1023.母排规格的选择3.1 按图样或制造规范的要求选择母排资料表面应光洁.平坦,不得有裂纹及杂物等,并切合和要求.3.3 母排载流量表表一 :单片矩形截面排在T+70℃时的载流量表尺寸单片 LMY 铝母排载流量 (A)单片 TMY铜母排载流量 (A)宽 * 厚交流直流交流直流(mm)25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15× 3165155145165155145210198185210198185 20× 3215202189215202189275258242275258242 25× 3265249233265249233340320299340320299 30× 4365343321370348326475447418475447418 40× 4480451422480451422625587550625587550 40× 5540507475545512479700658616705662620 50× 5665625585670630590880808757870817765 50× 6740695851745700656955897840960902845 60× 68708177658808277741125106099011451075101080× 6115010801010117011001030148013901350151014201330 100× 6142518401255145513101280181017001590187517601650 60× 810259659021040977915132012401160134512651185 80× 8132012401160135512741193169015901490175516501545 100× 8162515301430169015901488208019551830218020501920 120× 8190017851670204019201795240022552110260024402290 60× 10115510851015118011101040147513861300152514331342 80× 10148013901305154014501355190017851670199018751750 100×10182017101600191018001680231021702030247023202175 120×10207019451820230021602020265024902330295027702550表二 : 多片矩形截面母排在T+70℃时的载流量尺寸单片 LMY 铝母排载流量 (A)单片 TMY铜母排载流量 (A)宽×厚沟通(每相)直流(每极)沟通( 每相)直流(每极) (mm) 2 片 3 片 4 片 2 片 3 片 4 片 2 片 3 片 4 片 2 片 3 片 4 片60× 61350172015551940174022401990249080× 616302100205524602110272026303220100× 61935250025153040247031703245394060× 81680218018402330216027902485302080× 820402620240029752620337030953850100× 823903050294536203060393038104690120× 82650338033504250340043404400560060× 102010265021102720256033002725353080× 1024103100273534403100399035104450100× 10286036504150335041602650360046505300432553857250 120× 10320041004650390048606500410052005900500062508350注 : 1．表中的数据是指当环境湿度为25℃时的载流量；2 ．导体扁平搁置时，当导体宽度60 毫米及以下时，载流量应按表列数值减少5％；当宽度在 60 毫米以上时，应减少8％。

高压柜母排设计注意事项
一、高压柜主母排选型表
1.35KV开关柜(主母排如无其它要求，均需搪锡)
2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
1.KYN61-40.5
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

2.KYN28-12
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

3.KYN18
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

4.XGN2-10
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司
技术部
2006年02月22日。

电机同步补偿方式一次方案图纸 电机集中补偿方式一次方案图纸
集中补偿方式柜式图纸
10KV 系统电压等级高压无功集中补偿成套装置
主要用途与适用范围
高压并联电容器成套装置(以下简称装置)主要用于工
频 6kV，
10kV，35kV 的三相电力系统，用以调整、平衡变电站网络
电压，提高
功率因数，降低损耗，提高供电质量。
用途概述 在低压系统中，当负载流过的电流和电压相位不同时就会消耗一定的无功功率， 导致功率因素降低。同时随着电力电子装置等在一般工业用户、大型商场、写 字楼、智能大厦、居住小区等配电网中的广泛应用，这些非线性负载的大量使 用，导致高次谐波的产生，如果按一般处理方法，直接投入电容器补偿功率因 数，容易引起高次谐波放大，使电压和电流的畸变更加严重，造成电容器无法 投切，甚至损坏电容器。 上海晨格电力设备厂针对上述问题，研制开发了具 有国内先进水平的高科技产品－低压动态无功补偿装置。该设备自动补偿功率 因数；同时具有抑制谐波功能；能够明显节约用电运营成本。本装置运行稳定 可靠，故障率极低，是适合配电网改造的理想的动态无功补偿设备 主要技术特点 动态补偿负载的无功功率，保持功率因数达0.95以上； 增加配电变压器和馈电线路的承载率； 改善冲击负载所引起的电流冲击，抑制电压波动和电压闪变； 提高电压水平，消除不平衡负荷引起的电压不对称； 控制器可根据实际情况进行1-16路输出，控制1-16组补偿回路； 采用微机控制，运行平稳可靠，不会出现无功反送现象； 无触点开关＋接触器复合开关投切，可实现电容器的连续快速投切； 可三相平衡补偿，也可分相补偿； 抑制电网内的高次谐波，防止谐波放大； 实现多组自动循环投切； 保护功能齐全，运行可靠。 滤波效率高：可滤除2、3、5、7、11、13、等各次特征谐波。谐波滤除率可达80%快速动态响应，响应速度： ≤20ms 保护完备：有短路、过载、过压、欠压、缺相等保护，各项参数设定方便，当外部有相关故障是自动推出运 行、送电后自动恢复运行。

12*VV-185 2000/1000/800 3*1000/5+800/5 4*（80*6.3） 3*750/5 200
12*VV-240 2000/1250/1000 3*1200/5+1000/5 4*（80*8） 3*1000/5 240
400 3*300/5 400 3*400/5 600 3*400/5 600 3*500/5 400 3*300/5 2000/630/400 3*500/5
流（A）
总开关继保 测量、电容 补偿取样CT
低压柜 母排 （TMY）
低压计量 CT
电容参考 补偿容量
Kvar
补偿柜刀 开关HD13 BX-*A/31
补偿柜 CT
联络柜母联断路 器壳架/额定/整
定电流（A）
联络柜 CT
专用变部分
100KVA
10
4*VV-120 1600/400/160 3*200/5+150/5
315KVA
400KVA
500KVA
630KVA
双台 315KVA
双台 400KVA
双台 500KVA
双台 630KVA
630A CT-3*600/5 0.5S 5VA
取样B相
630A CT-3*600/5 0.5S 5VA
取样B相
3*(80*12) 3*(80*12)
31.5 40 50 63 31.5
400 3*400/5 2000/1250/1000 3*1200/5
600 3*400/5 2000/1600/1200 3*1500/5
600 3*500/5 2000/2000/1600 3*2000/5
1000 3*600/5 3200/2500/2000 3*2500/5

高压柜内母排规格选用方法及计算——配电之家注：本文讨论的范围限于72.5KV以下的开关设备和控制设备的母排选择及计算（仅限于铜排计算），尽管本文计算公式仍适用于72.5KV以上这类电压等级的开关设备和控制设备母排的计算及选择，但此本文暂不讨论。

为阅读方便，本文特意将有关专业名词写得通俗易懂。

一、前言：高压开关柜内母排规格选择应满足以下2个原则：1、满足载流量要求（这个可以查表如 GB7251，或查《手册三》等资料获得）。

2、满足热稳定校验，也就是短路电流的热效应。

而动稳定主要考虑的是铜排的固定和支撑，也就是短路电流的电磁效应，高压母排规格如截面积大小的选择,只需考虑热稳定校验，而无需考虑动稳定的校验。

额定短时耐受电流，是在规定的时间内（这个时间就是从合闸到跳闸的持续时间），设备合闸位置能够承受电流的有效值，也就是从合闸到跳闸前的时间内该设备及其线路部件不被通过的短路电流所融损，这个是热稳定的概念，这儿的线路部件可以是母排。

额定峰值耐受电流是在系统发生最严重的短路情况下，设备在合闸位置承受额定短路峰值电流时设备及其线路部件产生电动力但不至于损坏，这个是动稳定的概念。

额定短路持续时间，是指设备在合闸位置能够承受额定短时耐受电流（而非峰值电流）的时间，超过这个时间设备就跳闸了，不再承受短路电流了。

高压母排规格的选择要满足以上热稳定校验的要求。

在设计和装配上，对于满足载流量要求，只要充分考虑导体的截面满足要求就行了。

实际应用中，对于截面积相同的母线，如TMY6*80 载流量要大于TMY8*60，原因是前者的截面周长比后者大，相同长度下前者的体面积大于后者，散热面积差异和电流的趋肤效应等原因造成了 2 者载流量不同。

在设计和装配上，对于满足动稳定要求。

一、要首先考虑母排的受力方向，如尽量不采用母排宽面相对的安装方式，因为此方式下母排的受力最强。

第二、充分考虑母排支撑固定件的间隔，做到即满足动稳定要求又不浪费。
