高压母排选择

热缩母排10kv热缩母排10kv也可称之为母排热缩套管10kv，据小编的了解苏州市飞博冷热缩制品有限公司的高压热缩母排有10kv和35kv两种，今天我们来着重的讲下热缩母排10kv的详细内容。

我们先从热缩母排10kv的规格型号、颜色、包装方式来进行简单的讲述。

热缩母排10kv之规格型号，其规格型号不像低压的规格型号有很多，热缩母排10kv的规格有如下：Ф12mm、Ф16mm、Ф20mm、Ф25mm、Ф30mm、Ф40mm、Ф50mm、Ф60mm、Ф70mm、Ф80mm、Ф90mm、Ф100mm、Ф120mm、Ф150mm。

我们从它的规格处可看出它是以“Φ”这个符号来表示产品大小的，通常我们也是以Φ+规格大小来进行报价的。

小编在这边也希望广大客户尽量以Φ+规格大小来进行询价，这样更能提高客户购买产品的准确率。

热缩母排10kv之颜色，苏州市飞博冷热缩制品有限公司的高压热缩母排有以下三种颜色：红色（铁锈红）、绿色、黄色。

如果有特殊颜色定制的，苏州市飞博冷热缩制品有限公司的技术部门会根据客户要求的特殊颜色进行调色、试样等一系列实验最终达到客户可接受的颜色。

小编在这边想说的是因为生产批次的不同生产出来的产品可能会存在色差问题，这个是不可避免的每家厂家都会有这种情况发生的。

既然说到了特殊颜色的定制，那么小编想说的是产品的壁厚厚度我们也可以根据客户的要求与技术部门沟通后进行定制。

小编还想说的是如果有特殊颜色、壁厚厚度的定制要求，那么其也需有一定的起订量，这个也希望广大客户能够有所理解。

热缩母排10kv之包装方式，热缩母排10kv的包装方式是每个型号规格都以25米一盘进行包装的，它不像低压热缩管有着不同米数的包装方式。

刚小编说的25米一盘的包装方式是连续热缩母排10kv的包装方式，其还有一种包装方式那就是单米热缩母排10kv，顾名思义就是以一米为1根的形式进行包装。

广大客户可根据自己不同的需求来进行选择与购买。

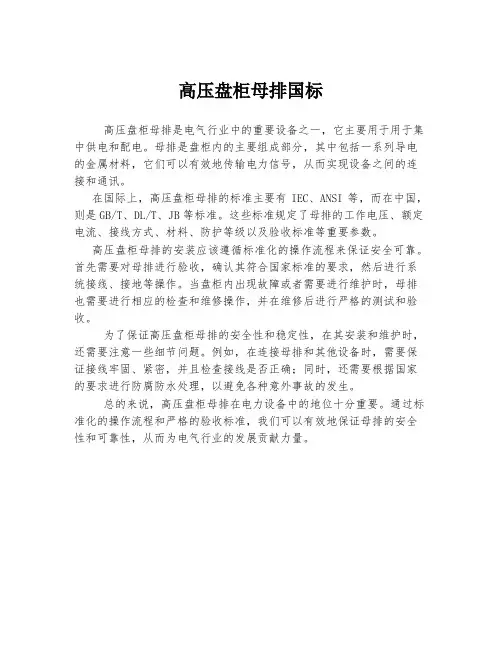

高压盘柜母排国标
高压盘柜母排是电气行业中的重要设备之一，它主要用于用于集中供电和配电。

母排是盘柜内的主要组成部分，其中包括一系列导电的金属材料，它们可以有效地传输电力信号，从而实现设备之间的连接和通讯。

在国际上，高压盘柜母排的标准主要有IEC、ANSI等，而在中国，则是GB/T、DL/T、JB等标准。

这些标准规定了母排的工作电压、额定电流、接线方式、材料、防护等级以及验收标准等重要参数。

高压盘柜母排的安装应该遵循标准化的操作流程来保证安全可靠。

首先需要对母排进行验收，确认其符合国家标准的要求，然后进行系统接线、接地等操作。

当盘柜内出现故障或者需要进行维护时，母排也需要进行相应的检查和维修操作，并在维修后进行严格的测试和验收。

为了保证高压盘柜母排的安全性和稳定性，在其安装和维护时，还需要注意一些细节问题。

例如，在连接母排和其他设备时，需要保证接线牢固、紧密，并且检查接线是否正确；同时，还需要根据国家的要求进行防腐防水处理，以避免各种意外事故的发生。

总的来说，高压盘柜母排在电力设备中的地位十分重要。

通过标准化的操作流程和严格的验收标准，我们可以有效地保证母排的安全性和可靠性，从而为电气行业的发展贡献力量。

高压柜母排设计注意事项
一、高压柜主母排选型表
开关柜(主母排如无其它要求，均需搪锡)
,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司
技术部
2006年02月22日。

高低压开关柜母排用量一览表
序号
柜体名称
1
高压柜 上口分支
2
主受柜、计量柜 下口分 支
3 变压器柜 下口分支
Hale Waihona Puke 4 隔离进线柜 下口分支5
PT柜 互感器分支
6
PT手车 分支
7
传感器连接排
8 非组合式避雷器地排
8 非组合式避雷器连线
9
柜体汇流排
10
柜体接地排
11
手车地线
12
接地刀开关地线
13
过门地线
14
高压环网柜
15
低压主母排
16
低压分支排
17
主受柜框架开关
18
馈出柜框架开关
19
电容柜隔离快关
20
抽屉柜搭接排
21
抽屉柜N、PE排
22
抽屉分支排
23
相线汇流排
24
N、PE汇流排
25
变压器连排
26
变压器PE排
规格 图纸容量 图纸容量 图纸容量 图纸容量 TMY-3*20 TMY-3*20 TMY-3*20 TMY-3*25 BVR16²黑 图纸容量 TMY-3*40（可选铜包铝 6*40） 铜编织 25²mm 铜编织 25²mm 铜编织 6²mm 图纸容量 图纸容量 图纸容量 单排/3极 单排/3极 单排/3极 图纸容量 图纸容量 图纸容量 图纸容量 图纸容量 单排/4相 图纸容量
柜宽 柜宽 12
3
备注 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28

接地线选择 裸铜绞线 (mm2) 1×35 1×35 1×50 1×50 1×70 1×70 1×95 1×95 1×95 1×120 1×150 1×1出线选择 VV电缆规格(mm2) 3×240+1×120 2(3×150+1×70) 2(3×240+1×120) 3×2(1×185)+(1×185) 3×2(1×240)+1(1×240) 3×2(1×400)+1(1×400) 3×4(1×185)+2(1×185) 3×4(1×240)+2(1×240) 3×4(1×400)+2(1×400) YJV电缆规格(mm2) 3×150+1×70 3×185+1×95 3×300+1×150 2(3×150+1×70） 2(3×185+1×95） 3×2(1×240)+1(1×240) 3×2(1×300)+1(1×300) 3×4(1×150)+2(1×150) 3×4(1×240)+2(1×240) 3×4(1×300)+2(1×300) 铜母线 (mm2) 15×3 15×3 15×3 20×3 20×3 25×3 25×3 30×4 30×4 30×4 40×4 40×4 40×5 变压器低压侧中性点接地线选择 镀锌扁钢 (mm2) 25×4 25×4 40×4 40×4 40×4 40×5 50×5 50×5 50×5 63×5 80×5 100×5 80×8 BV电缆 (mm2) 1×50 1×50 1×70 1×70 1×95 1×120 1×150 1×150 1×150 1×185 VV电缆 (mm2) 1×50 1×50 1×70 1×70 1×95 1×120 1×150 1×150 1×150 1×185 1×240 1×240 1×300

1.母线定义:母线，也称母排或载流排，是承载电流的一种导体。

在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。

2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。

圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。

U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。

其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。

按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。

铝质母线在电流小、非沿海和非石化系统也有应用。

使用铁母线主要从经济上考虑，主要应用于PT连接线。

按自然状态可分为硬母线和软母线。

软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。

3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。

说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。

3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。

3．3 载流量数值根据母线的材质不同，在同一温度下其载流量也不同。

开关设备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。

其载流量数值一般可根据各种设计手册查到。

笔者根据多年经验，通过对各种手册中母线载流量的统计，总结出立放时母线载流量（交流）的简易计算公式。

40℃时单层矩形铜母线的载流量Id（A）：Id =k（b+8.5）h式中，b为母线厚度（mm）；h为母线宽度（mm）；k为系数（A/mm）。

高压侧连接母线 高压熔断 总出线断 互感器变 器额定电 铜母线（TMY-) 铜母线（TMY-) 路器额定 比 流（A） 规格（mm平 规格（mm平 电流（A) 母线槽（A) 方）25kA 方）31.5kA
变压器抵押侧出线选择
16 20 25 32 40 50 63 80 100 125 160 200 250 3（60*6） 3（60*6） 3（60*6） 3（60*6） 3（60*6） 3（80*8） 3（80*8） 3（80*8） 3（100*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3(100*8)
250 315 400 500 630 800 1000 1250 1600 2000 2500 3200 4000
300/5 400/5 500/5 650/5 800/5 800/5 1000/5 1500/5 2000/5 2500/5 3000/5 4000/5 5000/5 630 630 800 1000 1250 1600 2000 2500 3000 4000 5000
有效值；短路电流计算以上级系统容量无穷大为计算条件。 √3/0.4/Uk（kA） 2.Ip=2.55Ik （A） 低压侧额定电流=Sr/（√3*Ue）=Se/√3/0.4（A）
变压器低压侧中性点接地线选择 变压器抵押侧出线选择 铜母线（TMY-）规格（mm平方） 铜母线
4（40*4） 4（40*4） 4（40*4） 4（50*5） 4（63*6.3） 3（80*6.3）+1（63*6.3) 3（80*8）+1（63*6.3) 3（100*8）+1（80*6.3) 3（125*10+1（80*8) 3[2（100*10）+1（100*10) 3[2（125*10）+1（125*10) 3[2（125*10）+1（125*10) 3[2（125*10）+1（125*16)

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

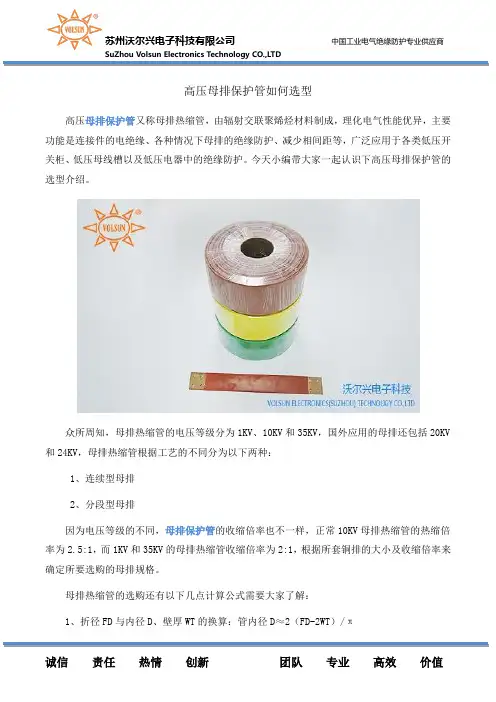

高压母排保护管如何选型
高压母排保护管又称母排热缩管，由辐射交联聚烯烃材料制成，理化电气性能优异，主要功能是连接件的电绝缘、各种情况下母排的绝缘防护、减少相间距等，广泛应用于各类低压开关柜、低压母线槽以及低压电器中的绝缘防护。

今天小编带大家一起认识下高压母排保护管的选型介绍。

众所周知，母排热缩管的电压等级分为1KV、10KV和35KV，国外应用的母排还包括20KV 和24KV，母排热缩管根据工艺的不同分为以下两种：
1、连续型母排
2、分段型母排
因为电压等级的不同，母排保护管的收缩倍率也不一样，正常10KV母排热缩管的热缩倍率为2.5:1，而1KV和35KV的母排热缩管收缩倍率为2:1，根据所套铜排的大小及收缩倍率来确定所要选购的母排规格。

母排热缩管的选购还有以下几点计算公式需要大家了解：
1、折径FD与内径D、壁厚WT的换算：管内径D≈2（FD-2WT）/π
2、扩张成品收缩前壁厚WT前与收缩后壁厚WT后的关系：WT后≈2WT前
母排保护管的选型原则：
1.产品电压等级》所保护物体的电压值；
2.产品的内径》所保护物体的外径。

一般推荐选型：
母排规格20 30 40 50 60 70 80 90 100
方形排20 30 40 50 60 70 80 90 100
管行排15 20 30 35 45 50 55 65 75
特殊选型：母排管内径D与铜排/铝排宽度W、厚度T的关系：D≈W+T。

以上就是母排保护管的选型介绍，更多产品选型知识介绍，欢迎咨询沃尔兴在线商务人员。

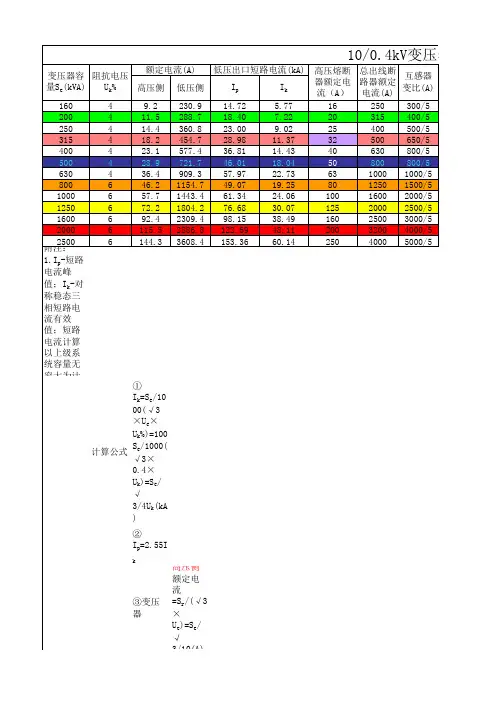

10/0.4kV变压器与低压
额定电流(A) 低压出口短路电流(kA) 高压熔断 总出线断 变压器容 阻抗电压 互感器 器额定电 路器额定 量Se(kVA) Uk% Ip Ik 变比(A) 高压侧 低压侧 流（A） 电流(A) 160 4 9.2 230.9 14.72 5.77 16 250 300/5 200 4 11.5 288.7 18.40 7.22 20 315 400/5 250 4 14.4 360.8 23.00 9.02 25 400 500/5 315 4 18.2 454.7 28.98 11.37 32 500 650/5 400 4 23.1 577.4 36.81 14.43 40 630 800/5 500 4 28.9 721.7 46.01 18.04 50 800 800/5 630 4 36.4 909.3 57.97 22.73 63 1000 1000/5 800 6 46.2 1154.7 49.07 19.25 80 1250 1500/5 1000 6 57.7 1443.4 61.34 24.06 100 1600 2000/5 1250 6 72.2 1804.2 76.68 30.07 125 2000 2500/5 1600 6 92.4 2309.4 98.15 38.49 160 2500 3000/5 2000 6 115.5 2886.8 122.69 48.11 200 3200 4000/5 2500 6 144.3 3608.4 153.36 60.14 250 4000 5000/5 附注：1.Ip-短路电流峰系统容量无穷大为计算条件。 计算公式 ①Ik=Se/1000(√3×Ue×Uk%)=100Se/1000(√3×0.4×Uk)=Se/√3/4Uk(kA) ②Ip=2.55Ik ③变压器 高压侧额定电流=Sr/(√3×Ue)=Se/√3/10(A) 低压侧额定电流=Sr/(√3×Ue)=Se/√3/0.4(A)

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

高压开关柜母排选型制作工艺介绍高压开关柜母排载流量计算，母排选型以及制作工艺要求。

高压开关柜的母线配制有着很多的工序，包括以下几点：（1）计算母排载流量；（2）测量尺寸和选料下料；（3）母排制作工艺及要求。

文章总结以往生产经验做出一些初步的简单概括。

标签：高压开关柜；母排；载流量；选型制作工艺前言母排是交直流回路输送大电流的首选导体，常见于工矿企业、发电厂以及变配电所的输配电系统。

矩形铜母排近年来在工业现场普遍使用。

各种高压输配电开关柜就由矩形铜母排构成电工作业现场，需要根据母排的安装方式、型号规格及环境条件作出相关运行参数的计算推定母排长期允许载流量，并以此为依据对母排进行选型和制作。

按照图纸进行线路安装施工时，需要对待装母排进行现场校验，严格执行母排安装规范和要求。

1 母排规格的选择其他要求：1.1 进线柜的母排尽可能大于或等于水平母排的电流。

1.2 单个馈电回路的母排大小满足断路器的额定电流，即In的电流值，不能按其整定值或互感器来选择。

1.3 多个回路时，主母排（垂直排）的电流应乘一个分散系数来定。

额定分散系数成套设备中或成套设备一个部分中（例如一个柜架单元或框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数。

如固定分隔柜，有四个空开的电流都为630A，其总电流为2520A，如不考虑分散系数的话其垂直排选用的规格应为2（80*10），如乘以分散系数，其电流为2520*0.8=2016A，选用的母排120*10就够，这样就可节省母排25%。

1.4 上下两个断路器的馈电柜，选排时只需满足各自的电流来选，比如，一台柜子有两个断路器（上下排列），其额定电流为1000A，总电流是2000A，选排时就可以从各自的断路器引一条60*8的排到水平母排。

而按分散系数来定的话电流为2000*0.9=1800A。

2（60*8）的电流是1750A。

.高压母排制作要求1.主题内容和合用范围本守则及规程规定了母排的选择、加工、连结和安装等工艺要求, 合用于厂内的高 . 低压开关设施母排的加工制作和查验规程.2.设施 . 工具和使用资料设施A.钻床B.母排折弯机C.三工位母线加工机D.液压冲孔机E.切排机F.铜排酸洗槽G.镀锡槽H. 刷镀机 SDK-I 型工具A.活络扳手B.起子C.钢锯D.钢锉E.橡皮锤F.铁锤G. 钻孔夹具H.涂漆工具I.洁净回丝使用资料A.铜母排B.中性凡士林C.中性光明锡 YH1023.母排规格的选择3.1 按图样或制造规范的要求选择母排资料表面应光洁.平坦,不得有裂纹及杂物等,并切合和要求.3.3 母排载流量表表一 :单片矩形截面排在T+70℃时的载流量表尺寸单片 LMY 铝母排载流量 (A)单片 TMY铜母排载流量 (A)宽 * 厚交流直流交流直流(mm)25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15× 3165155145165155145210198185210198185 20× 3215202189215202189275258242275258242 25× 3265249233265249233340320299340320299 30× 4365343321370348326475447418475447418 40× 4480451422480451422625587550625587550 40× 5540507475545512479700658616705662620 50× 5665625585670630590880808757870817765 50× 6740695851745700656955897840960902845 60× 68708177658808277741125106099011451075101080× 6115010801010117011001030148013901350151014201330 100× 6142518401255145513101280181017001590187517601650 60× 810259659021040977915132012401160134512651185 80× 8132012401160135512741193169015901490175516501545 100× 8162515301430169015901488208019551830218020501920 120× 8190017851670204019201795240022552110260024402290 60× 10115510851015118011101040147513861300152514331342 80× 10148013901305154014501355190017851670199018751750 100×10182017101600191018001680231021702030247023202175 120×10207019451820230021602020265024902330295027702550表二 : 多片矩形截面母排在T+70℃时的载流量尺寸单片 LMY 铝母排载流量 (A)单片 TMY铜母排载流量 (A)宽×厚沟通(每相)直流(每极)沟通( 每相)直流(每极) (mm) 2 片 3 片 4 片 2 片 3 片 4 片 2 片 3 片 4 片 2 片 3 片 4 片60× 61350172015551940174022401990249080× 616302100205524602110272026303220100× 61935250025153040247031703245394060× 81680218018402330216027902485302080× 820402620240029752620337030953850100× 823903050294536203060393038104690120× 82650338033504250340043404400560060× 102010265021102720256033002725353080× 1024103100273534403100399035104450100× 10286036504150335041602650360046505300432553857250 120× 10320041004650390048606500410052005900500062508350注 : 1．表中的数据是指当环境湿度为25℃时的载流量；2 ．导体扁平搁置时，当导体宽度60 毫米及以下时，载流量应按表列数值减少5％；当宽度在 60 毫米以上时，应减少8％。

高压柜母排设计注意事项
一、高压柜主母排选型表
1.35KV开关柜(主母排如无其它要求，均需搪锡)
2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
1.KYN61-40.5
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

2.KYN28-12
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

3.KYN18
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

4.XGN2-10
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司
技术部
2006年02月22日。

高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm2 40KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2 63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校验。

(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。

(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。

主要用于非重要用电场所的母线。

(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。

所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.“最大希望值决策”，二是“最小后悔值校验”；个值也不大的，因为我们常见的系统中，短路电流一般不会超过我们可以通过升高电压来降低电流，特别是短路电流，也可以通过171，短路电流持续时间以3秒计，则根据计算公式：能抗20kA的最小导体截面是S=20*√3/171=202（平方毫米），50X4的矩形母线的截面就是200平方毫米，所以这个要求不是难达到的；如果选用50X4或40X5以上的铜母线，都能满足上面200平方毫米的要求。

高压母排制作要求
一、制作基本要求
1.1结构：高压母排由排体、支架、锁紧件、固定件等组成，排体由
多个连接件组装而成，支架一般由钢制成，可将排体及相关连接件固定在
一个位置，并防止排体发生断裂及对外的偏移和变形。

锁紧件和固定件安
装在排体以及支架上，对连接件实施锁紧，并使排体与支架之间形成一个
可靠的连接。

1.2材料：排体材料一般采用优质可焊接金属材料，最好采用不锈钢，支架材料，要求机械、电气性能良好，易于焊接，锁紧件和固定件材料一
般以高强度耐腐蚀金属为主。

1.3尺寸：排体尺寸的选择应根据连接件的尺寸和形状或者通过实际
试验确定，以满足设计要求，支架尺寸的选择也应根据连接件的尺寸和形
状来确定，以保证其承受负荷不受影响。

1.4连接：排体采用焊接，支架采用螺栓固定，锁紧件和固定件采用
螺栓、销子等连接。

二、检验要求
2.1尺寸检验：应检验排体与支架的尺寸是否符合设计要求，以及连
接件与排体的尺寸是否相符；
2.2焊接：检查排体与支架的焊缝是否达到规定要求，并且检查焊缝
是否具有良好的外观和质量；
2.3质量：要检查排体、支架、锁紧件。

高压柜母排估算：
1、水平排：共6段，每段1.6m，共计：9.6m
2、进线柜：A相——水平排（隔离车上端）：840mm
B相——水平排（隔离车上端）：600mm
C相——水平排（隔离车上端）：400mm
A相——外接电缆（隔离车下端）：400mm
B相——外接电缆（隔离车下端）：400mm
C相——外接电缆（隔离车下端）：400mm 共计：3.0m
地排：TMY-303X3 1.7m
3、电压互感器柜：A相——水平排（PT车上端）：840mm
B相——水平排（PT车上端）：600mm
C相——水平排（PT车上端）：400mm 共计：1.84m
地排：TMY-30X3 1.7m
4、计量柜
A相——上端水平排——电流互感器——下端水平排 1.9m
B相——上端水平排——电流互感器——下端水平排 2.2m
C相——上端水平排——电流互感器——下端水平排 1.2m
TMY-30X3长度：
A相——熔断器——电压互感器 1.25m
B相——熔断器——电压互感器 1.4m
C相——熔断器——电压互感器 1.15m
地排：TMY-30X3 300mm
5、变压器柜：A相到水平排（VS1上端）：800mm
B相到水平排（VS1上端）：600mm
C相到水平排（VS1上端）：400mm
A相（VS1下端）——电流互感器——接地刀1m
B相（VS1下端）——电流互感器——接地刀1m
C相（VS1下端）——电流互感器——接地刀1m 共计：4.8m 地排：TMY-30X3 3m
注：每台柜底有一段40X4接地铜排700mm。
