高压柜母排设计选型表

高压母排选择YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2? 用60*5就可以了.4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2 63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的%考虑:25KA/4S系统接地铜母线最小截面积S=260*% =225mm24S系统接地铜母线最小截面积S=330*% =287mm240KA/4S系统接地铜母线最小截面积S=420*% =370mm2???63KA/4S系统接地铜母线最小截面积S=660*% =580mm280KA/4S系统接地铜母线最小截面积S=840*% =730mm2根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校验。

(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。

(2)电压回路内的母线。

(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。

主要用于非重要用电场所的母线。

(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。

所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.1、在选择导体的截面时，导体的和抗的能力，都是必须要考虑的；设计的人一般是用导体的额定进行选择，用的进行校验；即我们所说的决策的二个方面，一是“最大希望值决策”，二是“最小后悔值校验”；2、2、多数情况下，计算出的导体截面要大于按导体计算的截面，在短路电流比较大的地方尤其是这样；其实这个值也不大的，因为我们常见的系统中，短路电流一般不会超过的，如果超过了，不是没有办法选了，是、、变压器、电缆等都没有办法选了；如果真的短路电流太大了，我们可以通过升高电压来降低电流，特别是短路电流，也可以通过采取等技术措施来降低短路电流；3、3、在本例中，如果选用的是铜质矩形，则热稳定系数取171，短路电流持续时间以3秒计，则根据计算公式：4、能抗20kA的最小导体截面是S=20*√3/171=202（平方毫米），50X4的矩形母线的截面就是200平方毫米，所以这个要求不是难达到的；如果选用50X4或40X5以上的铜母线，都能满足上面200平方毫米的要求。

高压柜母排设计选型表文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-高压柜母排设计注意事项一、高压柜主母排选型表1.35KV开关柜(主母排如无其它要求，均需搪锡)2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)二、高压柜（出线柜）支母排选型表1.KYN61-40.5备注:a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

2.KYN28-12备注:a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

3.KYN18备注：a.触头盒内绝缘夹块需根据静触头宽度调整。

4.XGN2-105. HXGN2-10,XGN15-12三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型四、高压柜接地排选型表备注:我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司技术部2006年02月22日。

铜排选用表
铝排选用表
抽屉式断路器
1.进线柜、联络柜
1.1 母线放排方式：左右翻排，断路器上端头每相1.5米，下端头每相0.5米，不包含水平母线。

1.11三极断路器，单排6米，双排12米。

1.12四极断路器，单排9米，双排18米。

1.13单排时，断路器下端头横排和垂直排为（4+3*柜宽）米，双排乘以2。

2. 母线放排方式:前后翻排，断路器上端头每相1.3米，下端头每相1.5米，伸出柜顶每相0.2米，
2.1三极断路器，单排9米，双排18米。

2.2四极断路器，单排12米，双排24米。

2.3 单个断路器出线：单排6米，（三极断路器）。

2.电容柜
2.1刀开关上下端头3米，横排按柜宽（根据刀开关电流大小），（三极刀开关）。

NT00（1.5米）：TMY-15*3R（套Φ16热缩管）
3.出线柜（GGD）
3.1刀开关
3.1.1三极刀开关上下端头3米。

3.1.2四极刀开关上下端头4米。

66000
3.1.3断路器上桩头横排按柜宽。

3.2每个塑壳断路器上桩头配1.5米（不包括下桩头），（三极断路器）。

3.3刀开关加断路器组合
3.3.1刀开关上端头1.5米，断路器上端头1.5米，（三极刀开关，三极断路器），横排柜宽。

3.3.2刀开关上端头2米，断路器上端头2米，（四极刀开关，四极断路器），横排柜宽。

4.出线柜(GCS、GCK、MNX)
4.1抽屉柜抽屉单元
1~2单元母排抄3米，3~4单元母排抄4米。

4.2柜内排
垂直母线与水平母线的搭接排抄2米
垂直零排抄2.5米
垂直地排抄2米。

高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906［附录D］中公式：S=I/a√(t△θ)式中：I——额定短时耐受电流；a-材质系数，铜为13，铝为8.5;t--额定短路持续时间;△θ—温升（K）,对于裸导体一般取180K,对于4S持续时间取215K.则：25KA/4S系统铜母线最小截面积S=（25000/13）＊√4/215=260 mm2用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13)*√4/215=330 mm2 40KA/4S系统铜母线最小截面积S=(40000/13）＊√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）＊√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80000/13）＊√4/215=840 mm2接地母线按系统额定短时耐受电流的86。

7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86。

7% =225mm231。

5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7％=370mm263KA/4S系统接地铜母线最小截面积S=660＊86。

7% =580mm280KA/4S系统接地铜母线最小截面积S=840＊86。

7% =730mm2根据工厂配电设计原则,下列部位的母线不需进行母线热效应和动效应校验。

(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外)。

(3)变压器容量在1250KVA及以下，电压12KV及以下,不致于因故障而损坏母线的部位.主要用于非重要用电场所的母线.(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。

所以,应该保证你方便接线的母线宽度即可.我们PT用30＊4。

“最大希望值决策”，二是“最小后悔值校验"；个值也不大的,因为我们常见的系统中，短路电流一般不会超过变压器、电缆等都没有办法选了；如果真的短路电流太大了，我们可以通过升高电压来降低电流，特别是短路电流，也可以通过采取能抗20kA的最小导体截面是S=20＊√3/171=202（平方毫米）,50X4的矩形母线的截面就是200平方毫米，所以这个要求不是难达到的；如果选用50X4或40X5以上的铜母线，都能满足上面200平方毫米的要求。

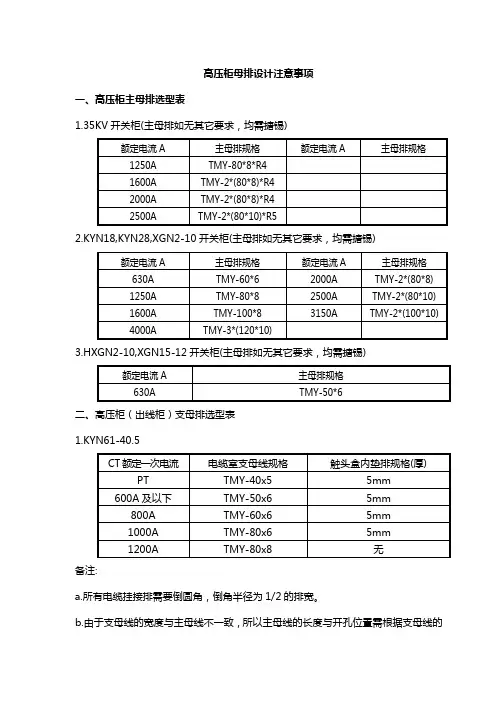

高压柜母排设计注意事项
一、高压柜主母排选型表
1.35KV开关柜(主母排如无其它要求，均需搪锡)
2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
1.KYN61-40.5
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

2.KYN28-12
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

3.KYN18
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

4.XGN2-10
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型。

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

铜排选用表
铝排选用表
抽屉式断路器
1.进线柜、联络柜
1.1 母线放排方式：左右翻排，断路器上端头每相1.5米，下端头每相0.5米，不包含水平母线。

1.11三极断路器，单排6米，双排12米。

1.12四极断路器，单排9米，双排18米。

1.13单排时，断路器下端头横排和垂直排为（4+3*柜宽）米，双排乘以2。

2. 母线放排方式:前后翻排，断路器上端头每相1.3米，下端头每相1.5米，伸出柜顶每相0.2米，
2.1三极断路器，单排9米，双排18米。

2.2四极断路器，单排12米，双排24米。

2.3 单个断路器出线：单排6米，（三极断路器）。

2.电容柜
2.1刀开关上下端头3米，横排按柜宽（根据刀开关电流大小），（三极刀开关）。

NT00（1.5米）：TMY-15*3R（套Φ16热缩管）
3.出线柜（GGD）
3.1刀开关
3.1.1三极刀开关上下端头3米。

3.1.2四极刀开关上下端头4米。

66000
3.1.3断路器上桩头横排按柜宽。

3.2每个塑壳断路器上桩头配1.5米（不包括下桩头），（三极断路器）。

3.3刀开关加断路器组合
3.3.1刀开关上端头1.5米，断路器上端头1.5米，（三极刀开关，三极断路器），横排柜宽。

3.3.2刀开关上端头2米，断路器上端头2米，（四极刀开关，四极断路器），横排柜宽。

4.出线柜(GCS、GCK、MNX)
4.1抽屉柜抽屉单元
1~2单元母排抄3米，3~4单元母排抄4米。

4.2柜内排
垂直母线与水平母线的搭接排抄2米
垂直零排抄2.5米
垂直地排抄2米。

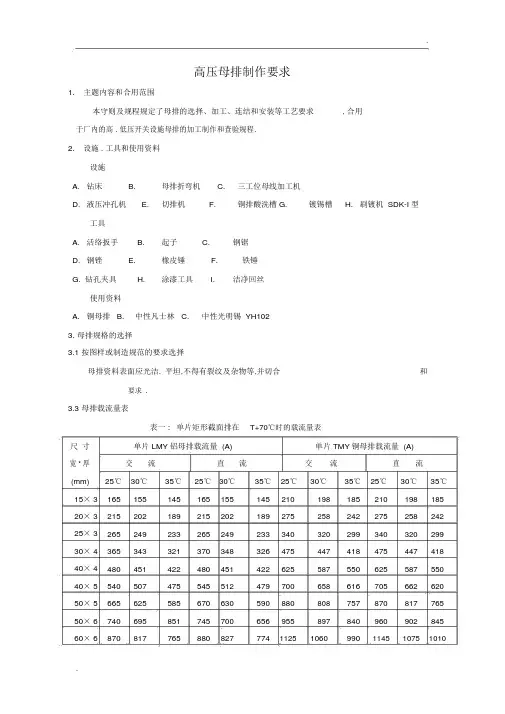

.高压母排制作要求1.主题内容和合用范围本守则及规程规定了母排的选择、加工、连结和安装等工艺要求, 合用于厂内的高 . 低压开关设施母排的加工制作和查验规程.2.设施 . 工具和使用资料设施A.钻床B.母排折弯机C.三工位母线加工机D.液压冲孔机E.切排机F.铜排酸洗槽G.镀锡槽H. 刷镀机 SDK-I 型工具A.活络扳手B.起子C.钢锯D.钢锉E.橡皮锤F.铁锤G. 钻孔夹具H.涂漆工具I.洁净回丝使用资料A.铜母排B.中性凡士林C.中性光明锡 YH1023.母排规格的选择3.1 按图样或制造规范的要求选择母排资料表面应光洁.平坦,不得有裂纹及杂物等,并切合和要求.3.3 母排载流量表表一 :单片矩形截面排在T+70℃时的载流量表尺寸单片 LMY 铝母排载流量 (A)单片 TMY铜母排载流量 (A)宽 * 厚交流直流交流直流(mm)25℃30℃35℃25℃30℃35℃25℃30℃35℃25℃30℃35℃15× 3165155145165155145210198185210198185 20× 3215202189215202189275258242275258242 25× 3265249233265249233340320299340320299 30× 4365343321370348326475447418475447418 40× 4480451422480451422625587550625587550 40× 5540507475545512479700658616705662620 50× 5665625585670630590880808757870817765 50× 6740695851745700656955897840960902845 60× 68708177658808277741125106099011451075101080× 6115010801010117011001030148013901350151014201330 100× 6142518401255145513101280181017001590187517601650 60× 810259659021040977915132012401160134512651185 80× 8132012401160135512741193169015901490175516501545 100× 8162515301430169015901488208019551830218020501920 120× 8190017851670204019201795240022552110260024402290 60× 10115510851015118011101040147513861300152514331342 80× 10148013901305154014501355190017851670199018751750 100×10182017101600191018001680231021702030247023202175 120×10207019451820230021602020265024902330295027702550表二 : 多片矩形截面母排在T+70℃时的载流量尺寸单片 LMY 铝母排载流量 (A)单片 TMY铜母排载流量 (A)宽×厚沟通(每相)直流(每极)沟通( 每相)直流(每极) (mm) 2 片 3 片 4 片 2 片 3 片 4 片 2 片 3 片 4 片 2 片 3 片 4 片60× 61350172015551940174022401990249080× 616302100205524602110272026303220100× 61935250025153040247031703245394060× 81680218018402330216027902485302080× 820402620240029752620337030953850100× 823903050294536203060393038104690120× 82650338033504250340043404400560060× 102010265021102720256033002725353080× 1024103100273534403100399035104450100× 10286036504150335041602650360046505300432553857250 120× 10320041004650390048606500410052005900500062508350注 : 1．表中的数据是指当环境湿度为25℃时的载流量；2 ．导体扁平搁置时，当导体宽度60 毫米及以下时，载流量应按表列数值减少5％；当宽度在 60 毫米以上时，应减少8％。

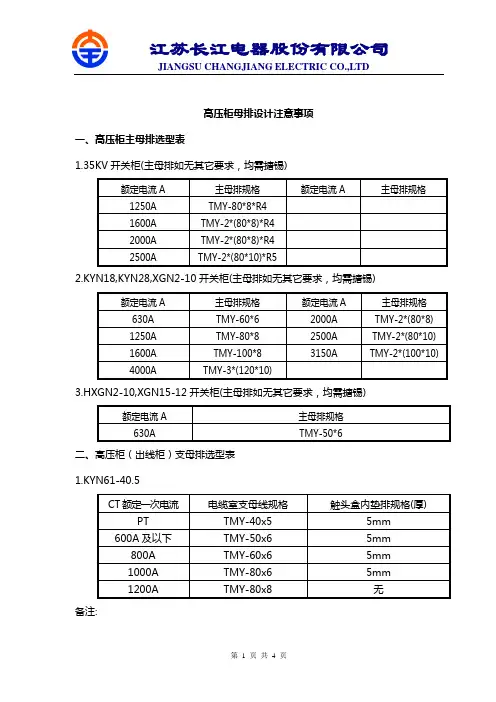

高压柜母排设计注意事项
一、高压柜主母排选型表
1.35KV开关柜(主母排如无其它要求，均需搪锡)
2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
1.KYN61-40.5
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

2.KYN28-12
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

3.KYN18
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

4.XGN2-10
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司
技术部
2006年02月22日。

母排理论重量及载流量选用表，一张表告诉你详细计算法则！母排理论重量及载流量选用表a）、接触面搪锡或镀锡。

b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。

c）、周围环境温度不等于40℃的校正系数见下表d）、周围环境温度不等于35℃的校正系数见下表e）、理论重量及载流量选用表2、热轧等边角钢3、热轧普通槽钢4、热轧钢板5、根据负荷选用绝缘母线截面6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。

7、高原型开关内一次元件的带电距离8、工频耐压水平注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。

计算公式质量=密度*体积，体积=底面积*高（铜排长），质量=铜的密度(8.9)*体积，铜排的价值= 质量*市场单价（约70000元/吨）。

S（截面积）=A（宽）* B（高） V（体积） =S * C（长度） D （重量） =V * d（比重）比重表铜 8.9 铁 7.85 铝 2.73铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N 相为“淡蓝”色，PE母线为“黄绿”双色。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

高低压柜铜排母线表格计算进线主母排8m 主母线 1.5m水平主母排3m/段，每段+200mm分支母排8m 分支母线2m水平N排3m/段，每段+200mm 接地刀连接母排(60*6)2m 避雷器接地 1.8m水平PE排3m/段，每段+200mm 联络/隔离分支母排8m 主接地0.6m水平主母排6m/段，每段+200mm 母线提升分支母排8m 主母线 1.5m 水平N排6m/段，每段+200mm分支母排8m 分支接地 2.5m水平PE排6m/段，每段+200mm PT连接母排(30*3)2m 主接地0.6m抽屉内3m/250A,分支母排3m 主母线7.5m 柜内母排(＜3200A)14mPT车内母排(30*3)2m 主接地 1.1m柜内母排(≥3200A)15m 分支母排8m 垂直母排搭接2mPT车内母排(30*3)2m分支N排 2.2m 柜内垂直母排5m进线主母排12m 框架分支母排10m出线分支母排12m HXGN17-12出线分支排 3.9分支N排 2.2m 联络/隔离分支母排12m 进线分支排 4.5m柜内垂直母排7m 母线提升分支母排8m 框架分支母排15m分支母排8m 分支N排 2.2m PT连接母排4m 电容柜柜内母排柜宽*3 +3m 分支母排4m 柜内母排柜宽*3 +3m*刀开关数PT连接母排4m 馈线断路器连接排 1.5m/只分支母排8m 分支N排 2.2m PT连接母排4m上表均为单排长度，双排、三排相应倍增。

相排4m 零排3.5mKYN28A-12出线（无CT）GGD出线PT+提升两台框架馈线下出三台框架馈线下出计量PT GCS/GCK/GDMNS GGD XGN15-12低压进线/母联计量抽屉柜出线进线（无CT）目录!A1XGN2-12计量PT PT+提升变压器侧出线。

高压柜内母排规格选用方法及计算——配电之家注：本文讨论的范围限于72.5KV以下的开关设备和控制设备的母排选择及计算（仅限于铜排计算），尽管本文计算公式仍适用于72.5KV以上这类电压等级的开关设备和控制设备母排的计算及选择，但此本文暂不讨论。

为阅读方便，本文特意将有关专业名词写得通俗易懂。

一、前言：高压开关柜内母排规格选择应满足以下2个原则：1、满足载流量要求（这个可以查表如 GB7251，或查《手册三》等资料获得）。

2、满足热稳定校验，也就是短路电流的热效应。

而动稳定主要考虑的是铜排的固定和支撑，也就是短路电流的电磁效应，高压母排规格如截面积大小的选择,只需考虑热稳定校验，而无需考虑动稳定的校验。

额定短时耐受电流，是在规定的时间内（这个时间就是从合闸到跳闸的持续时间），设备合闸位置能够承受电流的有效值，也就是从合闸到跳闸前的时间内该设备及其线路部件不被通过的短路电流所融损，这个是热稳定的概念，这儿的线路部件可以是母排。

额定峰值耐受电流是在系统发生最严重的短路情况下，设备在合闸位置承受额定短路峰值电流时设备及其线路部件产生电动力但不至于损坏，这个是动稳定的概念。

额定短路持续时间，是指设备在合闸位置能够承受额定短时耐受电流（而非峰值电流）的时间，超过这个时间设备就跳闸了，不再承受短路电流了。

高压母排规格的选择要满足以上热稳定校验的要求。

在设计和装配上，对于满足载流量要求，只要充分考虑导体的截面满足要求就行了。

实际应用中，对于截面积相同的母线，如TMY6*80 载流量要大于TMY8*60，原因是前者的截面周长比后者大，相同长度下前者的体面积大于后者，散热面积差异和电流的趋肤效应等原因造成了 2 者载流量不同。

在设计和装配上，对于满足动稳定要求。

一、要首先考虑母排的受力方向，如尽量不采用母排宽面相对的安装方式，因为此方式下母排的受力最强。

第二、充分考虑母排支撑固定件的间隔，做到即满足动稳定要求又不浪费。
