10KV开关柜母线选配

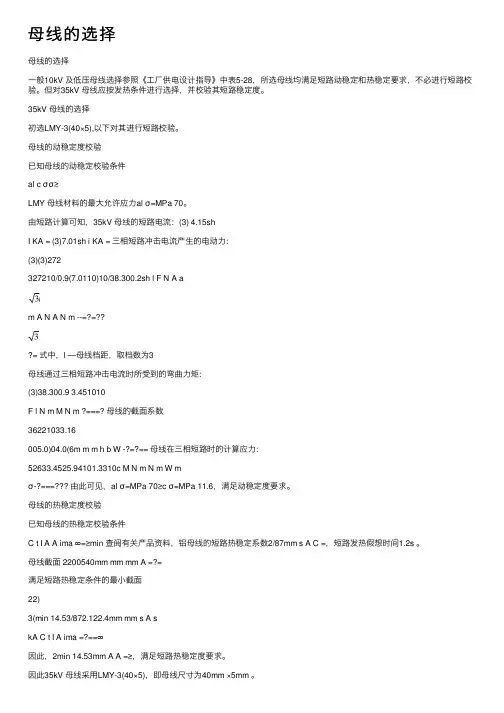

母线的选择母线的选择⼀般10kV 及低压母线选择参照《⼯⼚供电设计指导》中表5-28，所选母线均满⾜短路动稳定和热稳定要求，不必进⾏短路校验。

但对35kV 母线应按发热条件进⾏选择，并校验其短路稳定度。

35kV 母线的选择初选LMY-3(40×5),以下对其进⾏短路校验。

母线的动稳定度校验已知母线的动稳定校验条件al c σσ≥LMY 母线材料的最⼤允许应⼒al σ=MPa 70。

由短路计算可知，35kV 母线的短路电流：(3) 4.15shI KA = (3)7.01sh i KA = 三相短路冲击电流产⽣的电动⼒:(3)(3)272327210/0.9(7.0110)10/38.300.2sh l F N A am A N A N m --=?=??= 式中，l —母线档距，取档数为3母线通过三相短路冲击电流时所受到的弯曲⼒矩:(3)38.300.9 3.451010F l N m M N m ?===? 母线的截⾯系数36221033.16005.0)04.0(6m m m h b W -?=?== 母线在三相短路时的计算应⼒:52633.4525.94101.3310c M N m N m W mσ-?=== 由此可见，al σ=MPa 70≥c σ=MPa 11.6，满⾜动稳定度要求。

母线的热稳定度校验已知母线的热稳定校验条件C t I A A ima ∞=≥min 查阅有关产品资料，铝母线的短路热稳定系数2/87mm s A C =，短路发热假想时间1.2s 。

母线截⾯ 2200540mm mm mm A =?=满⾜短路热稳定条件的最⼩截⾯22)3(min 14.53/872.122.4mm mm s A skA C t I A ima =?==∞因此，2min 14.53mm A A =≥，满⾜短路热稳定度要求。

因此35kV 母线采⽤LMY-3(40×5)，即母线尺⼨为40mm ×5mm 。

高压柜母排设计注意事项
一、高压柜主母排选型表
开关柜(主母排如无其它要求，均需搪锡)
,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。

b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。

c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。

d.工艺注意：系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。

备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。

备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。

5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。

江苏长江电器股份有限公司
技术部
2006年02月22日。

10KV、35KV高压开关柜招标用技术要求及供货范围1.设计、制造标准投标方在采用设计制造标准和规范方面应采用下列规则，在标准、图纸、质量记录、和操作手册上均采用国际单位（SI）；设备铭牌按制造厂标准；制造标准和规范按下列标准执行，原则上可采用国家和企业标准，如采用国际标准，则所采用的标准应不低于国内标准，并可在设计、制造上优先采用已获准采用的国际先进标准。

这些标准应符合或高于下列标准的最新版本。

IECl86 电压互感器IECl85 电流互感器IEC60282-1 高压熔断器以上标准应执行最新版本, 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守（ISO）标准。

2．开关柜型式及额定参数：（35KV开关柜）2.1型式：户内交流铠装移开式金属封闭开关柜2.2额定电压：35kV，系统最高电压40.5kV2.3额定频率：50Hz2.4母线额定电流：2000A2.5额定短路开断电流：31.5kA2.6额定短路关合电流（峰值）：80kA2.7额定绝缘水平：1）雷电冲击耐压（峰值）：主绝缘对地：185kV隔离断口间：215kV2) 工频耐压(1min)：主绝缘对地：95kV隔离断口间：118kV3) 绝缘爬距：≥25mm/KV（最高工作电压）4）空气净距：≥300mm5）辅助回路及二次控制回路：工频耐压(1min 有效值) 2000V2.8柜体防护等级：柜体防护等级为IP4X，断路器室门打开时防护等级为IP2X。

2.9额定温升：主回路在额定电流和额定频率下的温升，除应遵守GB763《交流高压电器在长期工作时的发热》的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，并作如下补充：运行人员易触及部位≤20K；可触及但正常操作时无需触及部位≤40K；运行人员不易触及个别部位≤65K。

2.10断路器、接地开关机械操作次数：20000次。

2.11结构要求：1）开关柜结构设计除应满足GB3906-91《3～35kV交流金属封闭开关设备》之要求外，还应满足下列要求：2）开关柜柜体材料应采用进口敷铝锌板(2mm），外形应平整美观，外表层颜色由买方确定。

10kV配电室工程10kV开关柜安装方案二○一三年十二月批准：年月日审核：年月日编写：年月日一、施工任务1.1设备概况：10kV中心配电室 I、II段开关柜共13面，现以投入运行；10kV I、 II 段各一面开关柜共2面，为本次新上设次备。

主母线均采用封闭式母线室。

1.2施工内容：本次安装过程中需要将I段1#开关柜（运行设备）与14#开关柜（新上设备），II段13#开关柜（运行设备）与15#开关柜（新上）并柜和安装联络母线及二次小母线，要将1#开关柜、13#开关柜侧柜板拆除和1#开关柜、13#开关柜后柜门及母线室盖板。

二、组织措施2.1计划施工日期第一天10kVI段早晨8：00至当日晚18:00；第二天10kV段早晨8：00至当日晚18:002.2施工方式10kV中心配电室采用分段分时停电，第一天10kVI段停电II段正常供电，将I 段14#开关柜（新上设备）安装完成并入10kVI段后正常供电，第二天10kVII 段停电I段正常供电，将II段15#开关柜（新上设备）安装完成并入10kVII后正常供电。

2.3施工人员工作负责人：安全员：工作班成员：2.4施工人员职责2.4.1 工作负责人职责：严格按照施工技术措施要求布置现场、组织好施工，有针对性的进行技术交底工作，不随意改变施工方案及要求，同时督促他人按安全技术措施施工。

遇有特殊问题，不擅自作主，应及时报告项目部妥善处理。

2.4.2安全员职责：安全员对本作业点安全施工（生产）负监督、监察、监护、检查的职责。

1.认真宣读安全工作票，并监督执行，与工作负责人密切配合，共同搞好现场安全、文明施工。

2.负责监督检查现场总体布置应和施工技术措施相一致，监督作业人员对机械、设备、工器具在使用前进行认真检查。

3.督促工作人员正确使用安全防护用品、用具。

4.坚决制止违章指挥、违章作业和违反劳动纪律的行为，遇有严重不安全情况时，有权命令先行停止施工（生产），对违章人员有权采取罚款措施，劝阻不听者，有权暂停其工作，并将情况及时报告班长解决。

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

10kV配电室工程10kV开关柜安装方案二○一三年十二月批准：年月日审核：年月日编写：年月日一、施工任务1.1设备概况：10kV中心配电室 I、II段开关柜共13面，现以投入运行；10kV I、 II段各一面开关柜共2面,为本次新上设次备.主母线均采用封闭式母线室.1.2施工内容：本次安装过程中需要将I段1#开关柜（运行设备）与14＃开关柜（新上设备)，II段13＃开关柜(运行设备）与15#开关柜（新上）并柜和安装联络母线及二次小母线，要将1＃开关柜、13#开关柜侧柜板拆除和1#开关柜、13#开关柜后柜门及母线室盖板。

二、组织措施2。

1计划施工日期第一天10kVI段早晨8：00至当日晚18:00；第二天10kV段早晨8：00至当日晚18:002.2施工方式10kV中心配电室采用分段分时停电，第一天10kVI段停电II段正常供电,将I段14＃开关柜（新上设备）安装完成并入10kVI段后正常供电，第二天10kVII段停电I段正常供电，将II段15#开关柜（新上设备）安装完成并入10kVII后正常供电。

2.3施工人员工作负责人:安全员：工作班成员：f P33455 82AF 芯25141 6235 戵25418 634A 捊D39344 99B0 馰2。

4施工人员职责2.4.1工作负责人职责：严格按照施工技术措施要求布置现场、组织好施工,有针对性的进行技术交底工作,不随意改变施工方案及要求，同时督促他人按安全技术措施施工。

遇有特殊问题，不擅自作主，应及时报告项目部妥善处理。

2。

4。

2安全员职责：安全员对本作业点安全施工(生产）负监督、监察、监护、检查的职责。

1.认真宣读安全工作票，并监督执行，与工作负责人密切配合，共同搞好现场安全、文明施工.2.负责监督检查现场总体布置应和施工技术措施相一致，监督作业人员对机械、设备、工器具在使用前进行认真检查。

3.督促工作人员正确使用安全防护用品、用具。

4.坚决制止违章指挥、违章作业和违反劳动纪律的行为，遇有严重不安全情况时，有权命令先行停止施工（生产)，对违章人员有权采取罚款措施，劝阻不听者，有权暂停其工作，并将情况及时报告班长解决。

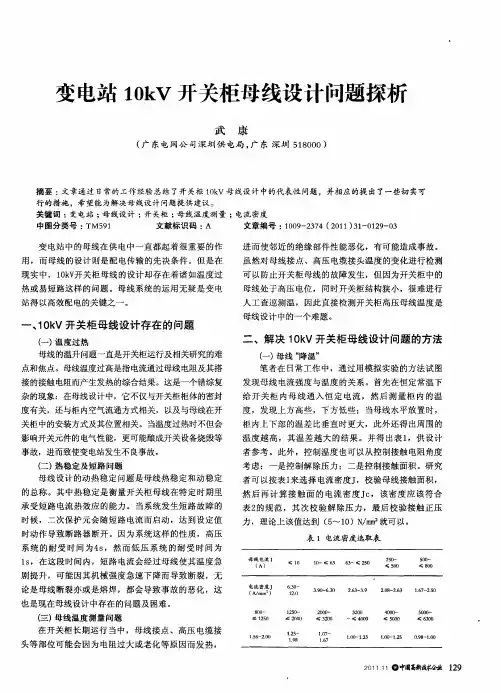

变 电站 中的母线在供 电中一直都起着很重要的作
用 ，而母线的设计则是配 电传输 的先决条件 。但是在 现 实中，ｌ ｋ 开关柜母线 的设计却存在着诸如温度过 ＯＶ
进 而使邻近 的绝 缘部件性 能恶化 ，有可能造成事故。
虽然对 母线接 点、高压 电缆接 头温度 的变化进行检 测 可以防止 开关柜 母线 的故障发 生，但 因为开关柜 中的
力 ，理论上该值达到 （ ～１ ）Ｎ ｍ ２ ５ ０ ／ ｍ 就可以。
表 １ 电流密度选取表
的总称 。其 中热稳 定是衡量 开关柜母 线在特 定时期里
承受短路 电流热效应 的能力 。当系统 发生短路故障的
时候 ，二 次保 护 元 会 随短 路 电流 而 启 动 ，达 到 设 定 值
时动作 导致 断路器 断开。因为系统这 样的性质，高压 系 统 的耐受 时间 为４ ，然 而低 压系 统 的耐受 时间 为 ｓ １ ，在这 段时间内，短路 电流会经过 母线使其温度 急 Ｓ
１ｋ 开关柜的母线系统 目前普遍采用矩形铜母线， ０Ｖ 这种铜母线在变电站开关１ｋ 的开关柜 中，由于受到尺 ０Ｖ 寸的限制不能过大 ，但因为 电流过大 ，必须采用多片铜 排 ，这样 自然会极大增加铜的消耗量。如 果使用铜管
方式等较难解决，如热电偶 。另一种是非接触 式测量 方法 ，其缺点是设备 昂贵、不精准 ，如红外辐射。针 对这种情况 ，本研究试图找出一种较为理想的母线测 温系统方案 。 下面从测温系统设计及其 原理等几个
剧提升 ，可 能因其机械 强度 急速 下降而导致 断裂 ，无
论是母线断裂亦或是熔焊 ，都会导致事故 的恶化 ，这
也是现 在母线设计中存在的 问题及 困难 。
（ 母线温度 测量问题 三）

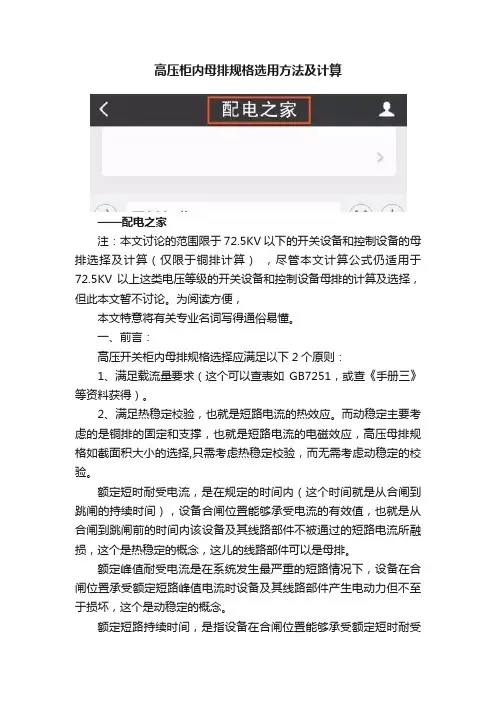

高压柜内母排规格选用方法及计算——配电之家注：本文讨论的范围限于72.5KV以下的开关设备和控制设备的母排选择及计算（仅限于铜排计算），尽管本文计算公式仍适用于72.5KV以上这类电压等级的开关设备和控制设备母排的计算及选择，但此本文暂不讨论。

为阅读方便，本文特意将有关专业名词写得通俗易懂。

一、前言：高压开关柜内母排规格选择应满足以下2个原则：1、满足载流量要求（这个可以查表如GB7251，或查《手册三》等资料获得）。

2、满足热稳定校验，也就是短路电流的热效应。

而动稳定主要考虑的是铜排的固定和支撑，也就是短路电流的电磁效应，高压母排规格如截面积大小的选择,只需考虑热稳定校验，而无需考虑动稳定的校验。

额定短时耐受电流，是在规定的时间内（这个时间就是从合闸到跳闸的持续时间），设备合闸位置能够承受电流的有效值，也就是从合闸到跳闸前的时间内该设备及其线路部件不被通过的短路电流所融损，这个是热稳定的概念，这儿的线路部件可以是母排。

额定峰值耐受电流是在系统发生最严重的短路情况下，设备在合闸位置承受额定短路峰值电流时设备及其线路部件产生电动力但不至于损坏，这个是动稳定的概念。

额定短路持续时间，是指设备在合闸位置能够承受额定短时耐受电流（而非峰值电流）的时间，超过这个时间设备就跳闸了，不再承受短路电流了。

高压母排规格的选择要满足以上热稳定校验的要求。

在设计和装配上，对于满足载流量要求，只要充分考虑导体的截面满足要求就行了。

实际应用中，对于截面积相同的母线，如TMY6*80 载流量要大于TMY8*60，原因是前者的截面周长比后者大，相同长度下前者的体面积大于后者，散热面积差异和电流的趋肤效应等原因造成了 2 者载流量不同。

在设计和装配上，对于满足动稳定要求。

一、要首先考虑母排的受力方向，如尽量不采用母排宽面相对的安装方式，因为此方式下母排的受力最强。

第二、充分考虑母排支撑固定件的间隔，做到即满足动稳定要求又不浪费。

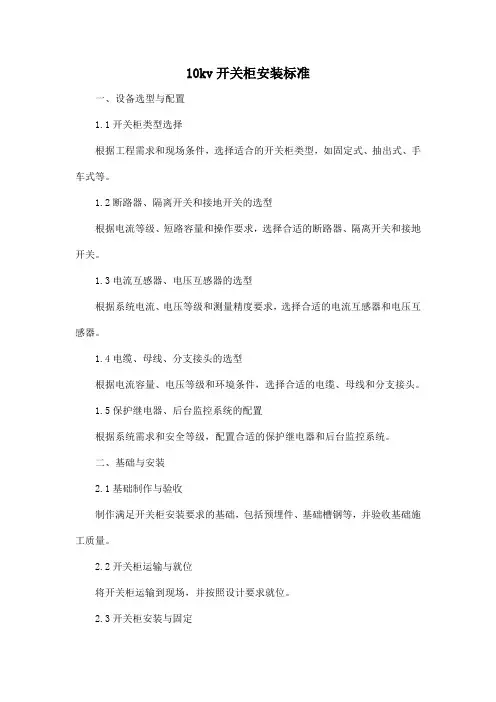

10kv开关柜安装标准
一、设备选型与配置
1.1开关柜类型选择
根据工程需求和现场条件，选择适合的开关柜类型，如固定式、抽出式、手车式等。

1.2断路器、隔离开关和接地开关的选型
根据电流等级、短路容量和操作要求，选择合适的断路器、隔离开关和接地开关。

1.3电流互感器、电压互感器的选型
根据系统电流、电压等级和测量精度要求，选择合适的电流互感器和电压互感器。

1.4电缆、母线、分支接头的选型
根据电流容量、电压等级和环境条件，选择合适的电缆、母线和分支接头。

1.5保护继电器、后台监控系统的配置
根据系统需求和安全等级，配置合适的保护继电器和后台监控系统。

二、基础与安装
2.1基础制作与验收
制作满足开关柜安装要求的基础，包括预埋件、基础槽钢等，并验收基础施工质量。

2.2开关柜运输与就位
将开关柜运输到现场，并按照设计要求就位。

2.3开关柜安装与固定
按照设计图纸和规范要求，安装开关柜并确保固定牢固。

2.4母线连接与固定
将母线与开关柜连接并固定，确保连接牢固、绝缘良好。

2.5电缆连接与固定
将电缆与开关柜连接并固定，确保连接牢固、绝缘良好。

三、接线与调试
3.1一次接线
按照设计图纸和规范要求，进行一次接线，包括电源进线、负荷出线等。

3.2二次接线
按照设计图纸和规范要求，进行二次接线，包括控制回路、测量回路等。

（四）母线的固定及着色
2．母线的着色 对室内放置母线进行着色有着重要的意义，它可以增强热辐射能力，有利于母线的散 热。着色母线允许负荷电流将提高12%-15%。钢母线着色还可防止生锈。同时，为 了使工作人员便于识别直流的极性及交流的相别， 母线可涂上不同的颜色标志。 直流装置：正极——赭色；负极——蓝色。 交流装置：U相——黄色；V相——绿色；W相——红色。 中性线：不接地中性线—— 紫色；接地中性线——紫色 (带黑色条纹)。
1.5、支柱绝缘子底座、套管的法兰等不带电的金属构件，应按国家 有关规定进行接地。接地线应排列整齐，连接可靠（防止当电气设 备绝缘损坏，原不带电的 金属构件带点而危害设备和人的安全）。
（一）一般规定
1.6、母线与设备接线端子连接时，不应使接线端子承受过大的侧向 应力（母线装置的设备端子一般与瓷质材料结合在一起，若设备端 子受到超过允许值的额外应力，会造成设备、特别是瓷质绝缘材料 的损坏）。
（一）基本规定
1.5、在按回路正常工作电流选择导体截面时，导体的长期允许载流量，应按所 在地区的海拔及环境温度进行修正。 导体的长期允许载流量及其修正系数可采用附件1（裸导体的长期允许载流量及 其修正系数）中所列数据。 导体采用多导体结构时，应考虑邻近效应和热屏蔽对载流量的影响。
（一）基本规定
1.6、验算短路电流热稳定时，导体的最高允许温度，对硬铝及铝镁合金可取200℃；硬铜可取300℃，
（二）导体形状要求
2.1、电流分布均匀； 2.2、机械强度高； 2.3、散热良好； 2.4、有利于提高电晕起始电压； 2.5、安装检修简单，连接方便
（二）导体形状要求
常用的硬导体型式的有矩形、双槽型和圆管型。 20kV及以下电压等级回路中的正常工作电流在4kA及以下时，宜选用 矩形导体；在4kA—8kA时，宜选用双槽形导体或管形导体；在8kA以 上时宜选用圆形导体。

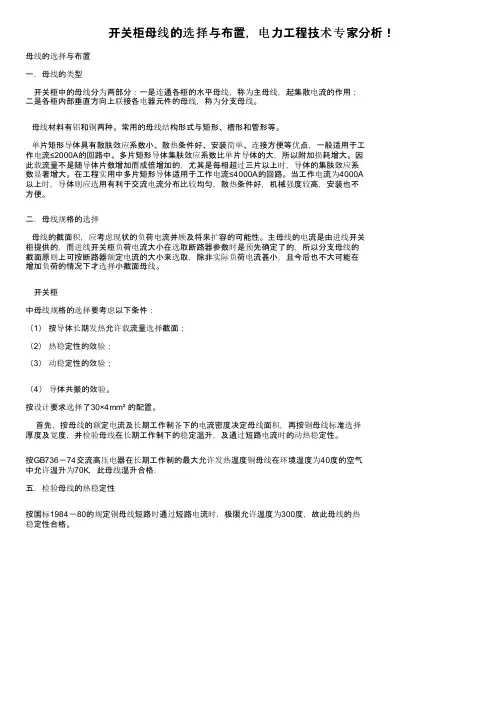

开关柜母线的选择与布置，电力工程技术专家分析！母线的选择与布置一．母线的类型开关柜中的母线分为两部分：一是连通各柜的水平母线，称为主母线，起集散电流的作用；二是各柜内部垂直方向上联接各电器元件的母线，称为分支母线。

母线材料有铝和铜两种。

常用的母线结构形式与矩形、槽形和管形等。

单片矩形导体具有散肤效应系数小、散热条件好、安装简单、连接方便等优点，一般适用于工作电流≤2000A的回路中。

多片矩形导体集肤效应系数比单片导体的大，所以附加损耗增大。

因此载流量不是随导体片数增加而成倍增加的，尤其是每相超过三片以上时，导体的集肤效应系数显著增大。

在工程实用中多片矩形导体适用于工作电流≤4000A的回路。

当工作电流为4000A以上时，导体则应选用有利于交流电流分布比较均匀，散热条件好，机械强度较高，安装也不方便。

二．母线规格的选择母线的截面积，应考虑现状的负荷电流并顾及将来扩容的可能性。

主母线的电流是由进线开关柜提供的，而进线开关柜负荷电流大小在选取断路器参数时是预先确定了的，所以分支母线的截面原则上可按断路器额定电流的大小来选取，除非实际负荷电流甚小，且今后也不大可能在增加负荷的情况下才选择小截面母线。

开关柜中母线规格的选择要考虑以下条件：（1）按导体长期发热允许载流量选择截面；（2）热稳定性的效验；（3）动稳定性的效验；（4）导体共振的效验。

按设计要求选择了30×4mm² 的配置。

首先，按母线的额定电流及长期工作制备下的电流密度决定母线面积，再按铜母线标准选择厚度及宽度，并检验母线在长期工作制下的稳定温升，及通过短路电流时的动热稳定性。

按GB736－74交流高压电器在长期工作制的最大允许发热温度铜母线在环境温度为40度的空气中允许温升为70K，此母线温升合格．五．检验母线的热稳定性按国标1984－80的规定铜母线短路时通过短路电流时，极限允许温度为300度，故此母线的热稳定性合格。

10kV配电变压器保护配置合理选择(1)无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中, 如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10 kV高压开关设备和变压器都非常重要。

保护方式的配置一般有两种：一种利用断路器;另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。

这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。

1环网供电单元接线形式1.1环网供电单元的组成环网供电单元(RMU)由间隔组成, 一般至少有3个间隔，包括2个环缆进出间隔和1个变压器回路间隔。

1.2环网供电单元保护方式的配置环缆馈线与变压器馈线间隔均采用负荷开关, 通常为具有接通、隔断和接地功能的三工位负荷开关。

变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。

实际运行证明，这是一种简单、可靠而又经济的配电方式。

1.3环网供电单元保护配置的特点负荷开关用于分合额定负荷电流, 具有结构简单、价格便宜等特点, 但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件, 可开断短路电流，如将两者有机地结合起来,可满足配电系统各种正常和故障运行方式下操作保护的要求。

断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。

环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。

表1列出3种保护配置方式的技术-经济比较。

10 kV配电变压器保护配置方式的合理选择从此可以看出：a) 断路器具备所有保护功能与操作功能，但价格昂贵;b) 负荷开关与断路器性能基本相同，但它不能开断短路电流;c) 负荷开关加高遮断容量后备式限流熔断器组合，可断开短路电流，部分熔断器的分断容量比断路器还高，因此，使用负荷开关加高遮断容量后备式限流熔断器组合不比断路器效果差，可费用却可以大大降低。

Clinker Cement Plant 项目10KV 母线的选择及校验文/符家学主要从事自动控制原理、供用电技术、现代电气控制PLC 应用、单片机、电机拖动控制主要是从事电力生产、 电力继电保护、控制设计、电路与磁路、自动控制原理电力设计、规划、电力系统分析等等本项目由2台14018kW 和3台11038kW 组成，其运行最大功率50112kW 。

最大运行功率运行额定电流3288A ，故每相母线选择2⨯100⨯10即可满足要求、其载流量3610A 。

如下校验：1) 热稳定校验母线正常运行最高温度为：)(5.66)3610/3288()2570(25)/)((22max C I I al al W =⨯-+=-+=θθθθ参考《发电厂电气部分》243页、表6-3得：66=C ，则母线最小截面min S 为： )(2000)(75.2216630.11077.164226min mm mm CK Q S S K <=⨯⨯==满足热稳定。

2) 动稳定校验由短路电流计算结果表查得，短路冲击电流为：KA i h 244.168s =相间距离α取m 35.0 )(53.3111)10244.168(35.011073.11073.13727m N i l f ch ph =⨯⨯⨯⨯⨯=⨯⨯⨯⨯=--βα )(1013.2308.001.033533m bh W ph -⨯=⨯==)(1029.31013.2105.153.311106523Pa W l f ph ph ph ⨯=⨯⨯⨯==-σ 由125.08010==h b 、111.08010101022=+-⨯=+-h b b b ，参考《发电厂电气》图2-15得：48.012=K同相条间应力为：)(31.75648.001.025*******.01025.0271227m N K bi f ch b =⨯⨯⨯=⨯⨯⨯=-- )(16.131.75610)29.670(08.0201.0)(26max m f h b L bph al b =⨯-⨯⨯⨯=-=σσ 29.116.15.1max ==b L L， max 75.025.12b b L m L L <=== 满足动稳定的要求。

6.3.5.2 10KV 母线的选择及校验1) 按经济电流密度选择母线截面10KV 最大持续工作电流查表4-2得，KA I g 297.2max =⋅采用铝母线，由《发电厂电气部分》第242页、图6-4查得ah T /5500max =时，经济电流密度2/74.0mm A J =则母线经济截面为：)(310474.022972maxmm J I S g ===⋅ 参考《发电厂电气部分》附表2-1，选用每相4条)3200(10802mm mm mm =⨯矩形铝导体，平方时A I N 41=，集肤效应系数30.1=S K 因实际环境温度C 250==θθ，参考《发电厂电气部分课程设计参考资料》第114页、表5-17，综合修正系数00.1=K ，故C 25=θ时允许电流为：A I A KI g y 2297412741271max =>=⨯=⋅可满足长期发热的要求。

2) 热稳定校验母线正常运行最高温度为：)(6.39)4127/2297()2570(25)/)((22max C I I al al W o =⨯-+=-+=θθθθ （式 6-14）参考《发电厂电气部分》243页、表6-3得：99=C ，则母线最小截面min S 为：)(1600)(83.1479930.11077.164226min mm mm CK Q S S K <=⨯⨯== （式 6-15）满足热稳定。

3) 共振校验计算不发生共振不最大绝缘子跨距，得： )(32.4270001.008.022m kg hb m w =⨯⨯⨯==ρ （式 6-16）)(1053.8608.001.064733m bh J -⨯=⨯== （式 6-17） 取56.3=f N ，Hz f 1601=，计算导体不发生共振所允许的最大绝缘子跨距max L 为：)(61.132.41053.810716056.37101max m mEJ f N L f=⨯⨯⨯==- （式 6-18） 选取max 5.1L m L <=，则1=β4) 动稳定校验由短路电流计算结果表查得，短路冲击电流为：KA i h 244.168s = 相间距离α取m 35.0)(53.3111)10244.168(35.011073.11073.13727m N i l f ch ph =⨯⨯⨯⨯⨯=⨯⨯⨯⨯=--βα （式 6-19） )(1013.2308.001.033533m bh W ph -⨯=⨯== （式 6-20） )(1029.31013.2105.153.311106523Pa W l f ph ph ph ⨯=⨯⨯⨯==-σ （式 6-21） 由125.08010==h b 、111.08010101022=+-⨯=+-h b b b ，参考《发电厂电气》图2-15得：48.012=K同相条间应力为：)(31.75648.001.025*******.01025.0271227m N K bi f ch b =⨯⨯⨯=⨯⨯⨯=-- （式 6-22）)(16.131.75610)29.670(08.0201.0)(26max m f h b L bph al b =⨯-⨯⨯⨯=-=σσ （式 6-22） 29.116.15.1max ==b L L,即每跨内满足动稳定所必须的最少衬垫数为2个。

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。

如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。

进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。

联络母线的规格同主母线，根据上述特点。

35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。

对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。

对于主母线为多根时，要考虑分支母线的厚度尽量统一。

根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

新疆农业职业技术学院浅谈高压开关柜的母线配制与制作分院名称新疆农业职业技术学院专业机电一体化班级 09机电一班学生姓名指导教师年月日目录第一章高压开关柜的母线配制1 主母排选择 (3)2 一次动静触头 (3)3 隔离开关 (3)4 电流互感器 (3)5下引母排配制 (4)第二章高压开关柜的母线制作 (5)1测量尺寸 (5)2计算下料长度 (6)3选料下料 (6)4冲孔 (6)5折弯试制 (8)6打磨轧花 (11)7镀锡 (11)8标识及热缩 (11)浅谈高压开关柜的母线配制与制作摘要母排就是高压开关柜的一次线，与其相配套的有一次动静触头、隔离开关、电流互感器等电器元件，高压开关柜的母线配制，往往是制造厂家自行制定的母线制作规范施工或者由技术员根据个人经验决定，没有相应的标准做出详尽的规定，多年来一直没有定论。

它的制作有着很多的工序，包括以下几点：1、测量尺寸2、计算下料长度3、选料下料4、冲孔5、折弯试制6、打磨轧花7、镀锡8、标识及热缩。

希望通过本文让我们有一个简单概括的了解。

关键词：母线配制母线制作第一章高压开关柜的母线配制1 主母排选择主母排是连通各开关柜的母排，又称汇流母排，起集散电流作用。

主母排一般有矩形、管形、槽形、菱形等多种形状，有实心和空心之分，有开关柜的结构决定，用户一般不能选择。

例如，PIX型高压开关柜的主母排为10x80TMY矩形母排，可以根据可以根据主母排额定电流选择一根或多根，（1250A为一根，2000A为两根，40000A为三根）。

主母排的选择原则一般有以下几点：1.1根据进线柜断路器额定电流确定主母排额定电流1）例如，图3断路器D额定为3000A，则母线额定电流为3000A。

2）根据母排的载流量确定母排的规格和数量，值得注意的是由于数根母排排列在一起不利于散热，所以不能简单的根据单根母排的载流量进行计算，必须考虑温升影响，必须是还需采取强制风冷措施。

1.2 根据用户标出的主母排结构形式决定某些型号的高压开关柜主母排为异型结构，已决定了主母排的额定电流。

10kV大电流（4000A）开关柜由于用电负荷的快速增长，使得一些变电站的10kV侧负荷电流已经达到甚至超过3200A，因此，选用额定电流4000A大电流开关柜已是大势所趋。

为了提高供电的可靠性、降低开关柜的事故隐患，有必要从技术角度对大电流开关柜相关设计参数、柜体结构、制造工艺等进一步明确规范。

一．大电流开关柜的温升试验温升试验是衡量开关柜优良与否的重要指标。

我国电力行业标准对10kV开关柜的温升试验有明确的规定：①开关柜额定电流如果增大，设备应选用更高额定电流等级的设备，而不能依靠设备的裕度来满足额定电流；②开关柜通过的电流为1.1倍额定电流进行试验；③试验时主母线及两边相邻的开关柜也应通以电流。

额定电流4000A大电流开关柜做温升试验时，必须满足通电电流等于1.1倍额定电流，即4400A电流下进行，并要求开关柜应按正常使用条件放置，其外壳、隔板和活门等均需关闭。

二．大电流开关柜的主母线规格选用1．导体的设计选型标准根据文献的相关规定，选择导体首先要明确导体的适用范围及型式，即要求导体具有：电流分布均匀，集肤效应小。

矩形导体具有这些特点，然而随着导体片数的增加，导流能力不成正比增长，特别是超过3片后，导体的集肤效应系数显著增加，严重影响载流量。

选用额定电流4000A大电流开关柜时，矩形母排的片数不超过3片，选定导体型式后，还要兼顾导体的机械强度，由于导体水平放置与垂直放置时的散热面积不同，造成的温升效应不同，在设计中应全面考虑导体的散热问题。

2．导体截面与电流密度的关系当电流通过母线时，因电阻的关系，母线要发热。

发热损耗的功率P与电阻和电流的关系为：P＝I2·R，可见母排电阻值很大，故功率的损耗也很大。

根据测定，在满足一定的温升要求后，散热条件不同，母排所载的额定电流就不同。

如垂直放置的母排比水平放置的母排因散热好，载流量大5～8％。

所以，相同规格的母线在温度不同和放置方式不同时，载流量是不同的。
