铜排选型指南

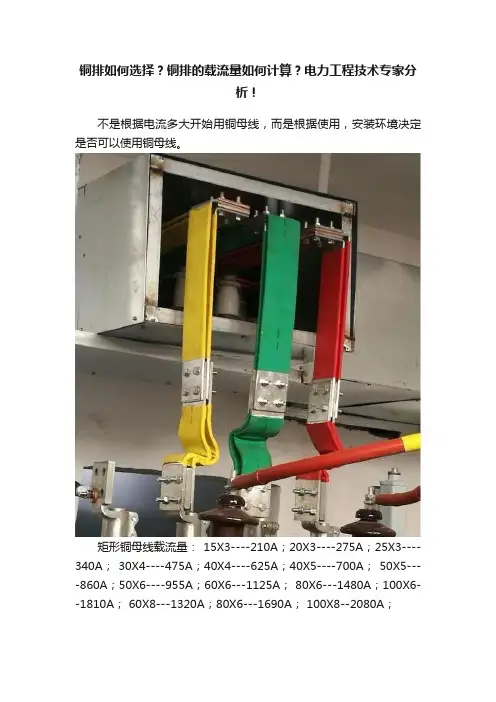

铜排如何选择？铜排的载流量如何计算？电力工程技术专家分析！不是根据电流多大开始用铜母线，而是根据使用，安装环境决定是否可以使用铜母线。

矩形铜母线载流量：15X3----210A；20X3----275A；25X3----340A； 30X4----475A；40X4----625A；40X5----700A； 50X5----860A；50X6----955A；60X6---1125A； 80X6---1480A；100X6--1810A； 60X8---1320A；80X6---1690A； 100X8--2080A；由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N 相为“淡蓝”色，PE母线为“黄绿”双色。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

低压开关柜柜内铜排的正常使用条件铜排材料：符合GB/T5585.1-2005标准的TMY、THMY；使用条件：环境温度35℃，允许温升70K；海拔高度：< 1000m；="">在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。

若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。

表1：水平裸铜母线额定载流量表（铜排立放，相间距单拼a=110、双拼a=110、三拼a=130）矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）。

铜排是一种大电流导电产品，适用于高低压电器、开关触头、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

常用开关上下口铜排的选择
HD13BX刀开关连接铜排选择参照表
低压电容柜刀熔开关连接铜排选择
参照表
1 QSA-250(排头宽度25） TMY-30*4
2
QSA-400(排头宽度25） TMY-30*5(40*4)
33 QSA-630(排头宽度40） TMY-40*6 4 QSA-800(排头宽度60） TMY-60*6 5 QSA-1000(排头宽度60） TMY-60*8 6
QSA-1250(排头宽度80） TMY-80*8
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。

5、母排规格均为铜排，如为铝排时另行选择
低压电容柜电容器支路铜线选择参照表
抽屉柜垂直排选择时的分散系数
1.接触器选择一个是线圈电压等级，另一个是触头容量。

一般选择两倍的电机额定电流。

2.断路器选择1.5~2.1倍额定电流。

3.热继电器选择可调电流整定在1.2倍额定电流。

4.导线如果用铜线按每平方MM 载流3~4A 。

根据电流选择导线。

1 开关柜单元中的回路数
分散系数 2 2与3 0.9 33 4与5 0.8 4 6-9 0.7 5
10及以上
0.6
具体选用时还要结合实际情况
5.有一个经验公式：I=2P，就是380V的交流电机额定电流约等于两倍额定功率。

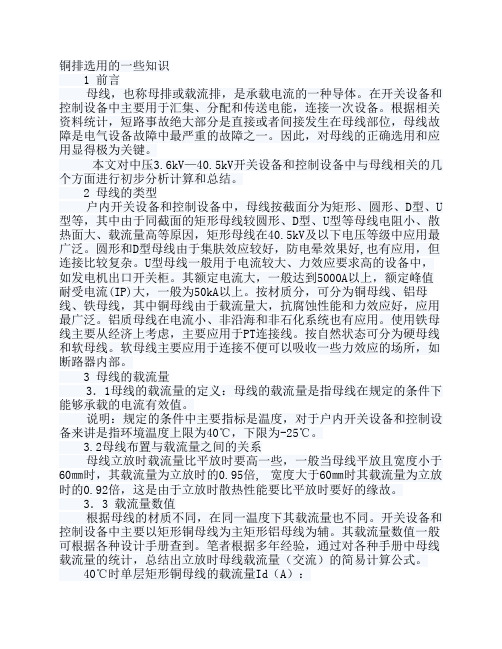

铜排选用的一些知识1 前言母线，也称母排或载流排，是承载电流的一种导体。

在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。

根据相关资料统计，短路事故绝大部分是直接或者间接发生在母线部位，母线故障是电气设备故障中最严重的故障之一。

因此，对母线的正确选用和应用显得极为关键。

本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。

2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U 型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。

圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。

U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。

其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。

按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。

铝质母线在电流小、非沿海和非石化系统也有应用。

使用铁母线主要从经济上考虑，主要应用于PT连接线。

按自然状态可分为硬母线和软母线。

软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。

3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。

说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。

3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。

3．3 载流量数值根据母线的材质不同，在同一温度下其载流量也不同。

开关设备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

国标铜排规格型号及载流量
国标铜排的规格型号和载流量取决于其厚度、宽度和长度。

以下是一些常见的国标铜排规格型号及对应的载流量范围：
1. 规格型号：BVR-16
- 厚度：1.6mm
- 宽度：10mm
- 长度：1000mm
- 载流量范围：90A - 120A
2. 规格型号：BVR-20
- 厚度：2.0mm
- 宽度：15mm
- 长度：1000mm
- 载流量范围：120A - 150A
3. 规格型号：BVR-25
- 厚度：2.5mm
- 宽度：20mm
- 长度：1000mm
- 载流量范围：150A - 180A
需要注意的是，这只是一些常见的规格型号和对应的载流量范围，实际情况可能会有所不同。

在选择国标铜排时，建议参考具体的技术参数表或咨询专业人士以获得准确的信息。

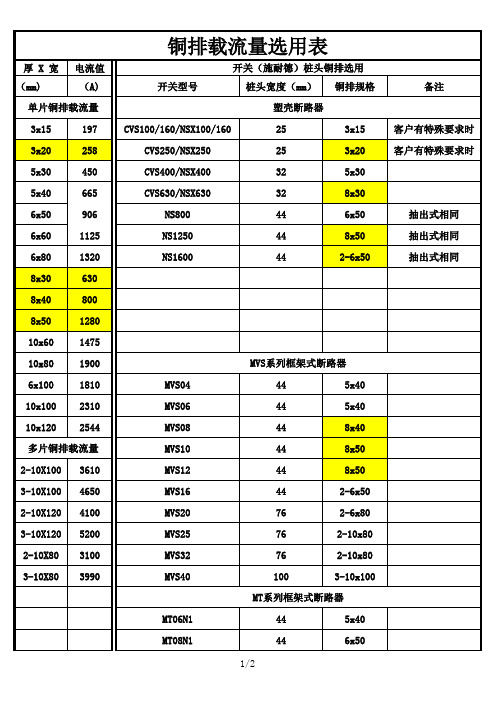

动力回路加工制作工艺守则常用铜排规格选用及长期载流量（环境温度35℃，母排温度65℃）绝縁导线规格选用及长期载流量附：铜排规格与重量换算钢号8.8级紧固件用力标准:M8: 25Nm M10: 45Nm M12: 80Nm简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

铜排选型指导（采用镀锡紫铜）1.70-90Kw 电机额定电流135-170A 选用15*3的铜排额定电流约为176A2.110KW 电机额定电流为205A 选用20*3的铜排额定电流约为230A3.132kw 电机额定电流约250A 选用20*4的铜排额定电流约为250A4. 70kw以下电机采用15*3的铜排，或采用电缆5. 双电机情况与采用双铜排6. 不再使用其它规格铜排。

1．目的规范开关柜柜内用铜排的规格尺寸选择，即在铜排设计时选择合适的截面规格，以保证铜排在相应使用环境下的额定载流量。

2．适用范围所有电工用铜和铜合金母线。

3．低压开关柜柜内铜排选择作业指导3.1低压开关柜柜内铜排的正常使用条件铜排材料：符合GB/T5585.1-2005标准的TMY、THMY；使用条件：环境温度35℃，允许温升70K；海拔高度：< 1000m；额定工作频率：50/60Hz。

若使用条件与上述不一致，根据铜排的具体使用条件按本指导书第4条对铜排的载流量重新校核。

3.2系统水平主母线选择在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。

若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。

表1：水平裸铜母线额定载流量表（铜排立放，相间距单拼a=110、双拼a=110、三拼a=130）额定电流（A）水平母线的截面规格（厚×宽）mm IP30/IP40 IP5X6300 3-10×160 - 5000 3-10×160 - 4000 3-10×100 - 3200 2-10×100 3-10×120 2500 2-10×80 2-10×120 2000 10×100 2-10×100 1600 10×80 10×120 1250 10×60 10×100 1000 10×50 10×80 800 10×40 10×50 630 10×30 10×403.3柜内汇流母线选择在正常项目设计中，低压开关柜柜内若干主电路连接在汇流母线上，在任一时刻汇流母线通过的预计最大电流为连接其上的所有主电路的额定电流之和乘以额定分散系数（见表2）。
