万向传动装置拆装教案

教案课程名称汽车构造与拆装授课课题实训3.5：半轴的拆装授课专业班级教学目标专业能力①能认知半轴；②会拆装半轴。

方法能力①通过查询资料，提高自主学习的能力；②通过相关知识学习，进行汽车零部件拆装能力；社会能力①善于拆装学习，提高对汽车专业的学习兴趣；②树立高尚的职业道德，提供优质的汽车技术服务；③维护组织目标实现的大局意识和团队能力；教学要点教学重点认知半轴教学难点拆装半轴课型①线上线下混合式学习（O2O教学模式）②新授课课时2课时教法与学法（教具）教学方法：任务驱动、讲授、演示、模拟训练教具：多媒体教室、多媒体课件、实训室；学习方法：听讲、讨论、头脑风暴、训练、在线习题、查询课后作业提交任务成果教学后记（教师课后填写）授课教师备课时间主要教学步骤和教学内容一、教学设计序号教学环节教学内容课时1 布置任务下发任务单、强调实训安全5分钟2 分组实训教师引导、小组合作完成任务60分钟3 小组总结组装组织小组成员对技能掌握情况进行讨论10分钟4 实训总结教师总结，解答疑问10分钟5 课后拓展教师布置课后思考内容，安排下次课资源库平台的预习内容5分钟★实训任务完成半轴拆装。

★实训内容半轴拆装流程：操作示意图操作步骤描述一、拆卸1.适当撑起车辆。

2.拆卸车轮。

3.拆卸半轴轮毂螺母。

4.拆卸下球节夹紧螺栓和螺母。

5.用KM-507-C(1) 将转向节从下球节上拆离。

6.拆卸转向横拉杆螺母。

7.用KM-507-C 拆离转向横拉杆端。

注意：仅用推荐的工具将转向横拉杆从转向节/ 支柱总成上拆离。

否则，会损坏转向节/ 支柱总成。

支承车桥的未紧固端。

禁止车桥从轮毂上拆卸后长时间从变速驱动桥自由下垂。

8.从轮毂推动车桥。

重要注意事项：用接油盘放在变速驱动桥下，接收溢出的油液。

拆卸车桥后，盖住变速驱动桥上的车桥开孔，防止油液流出和污染物进入。

9.用KM-460-B(1) 从变速驱动桥上拆卸车桥。

二、安装1.清洗轮毂密封和变速驱动桥密封。

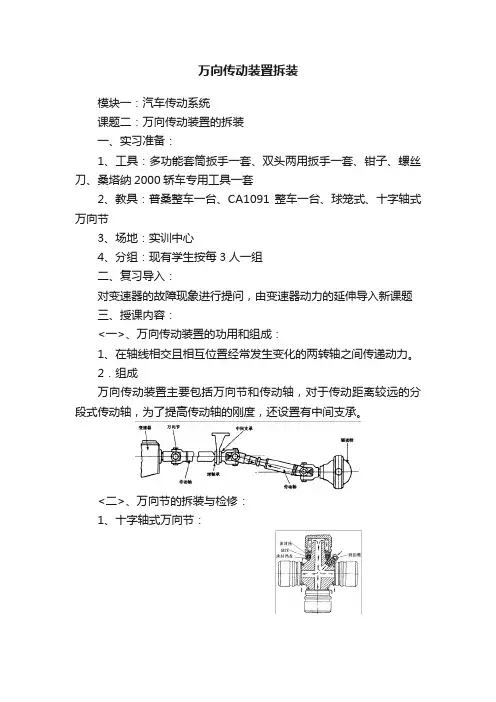

万向传动装置拆装模块一：汽车传动系统课题二：万向传动装置的拆装一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、球笼式、十字轴式万向节3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：对变速器的故障现象进行提问，由变速器动力的延伸导入新课题三、授课内容：<一>、万向传动装置的功用和组成：1、在轴线相交且相互位置经常发生变化的两转轴之间传递动力。

2．组成万向传动装置主要包括万向节和传动轴，对于传动距离较远的分段式传动轴，为了提高传动轴的刚度，还设置有中间支承。

<二>、万向节的拆装与检修：1、十字轴式万向节：2．拆装、检修1) 拆卸打开锁片的锁爪，拆下轴承盖固定螺栓，取下锁片和轴承盖。

用手推出轴承套筒及滚针。

对于较紧的轴承，可用手握住传动轴或伸缩套，用锤子敲击万向节叉，使十字轴撞击轴承套筒，震出滚针。

2) 装配按与拆卸相反的顺序进行。

3) 检修万向节分解完成后，需要用汽油清洗各零件，以便暴露出零件的损伤、磨损情况，而且应按以下要求检查和修复。

a. 检查滚针轴承，如果滚针断裂、油封失效，应更换新件。

b. 检查十字轴轴颈磨损、压痕剥落等情况。

十字轴轴颈轻微磨损、轻微压痕或剥落，仍可继续使用，如果轴颈磨损过甚、严重压痕(深度超过0.1mm)或严重剥落时，应予以更换。

c. 检查万向节叉不得有裂纹或其他严重损伤，否则更换新件。

d. 万向节装配完毕后，可用手扳动十字轴进行检验，以转动自如没有松旷感觉为合适。

若装配过紧或过松，应查明原因，必要时应拆检及重新装配。

<三>、故障诊断与排除：一、传动轴动不平衡1．现象：在万向节和伸缩叉技术状况良好时，汽车行驶中发出周期性的响声；速度越高响声越大，甚至伴随有车身振动，握转向盘的手感觉麻木。

2．原因①传动轴上的平衡块脱落；②传动轴弯曲或传动轴管凹陷；③传动轴管与万向节叉焊接不正或传动轴未进行过动平衡试验和校准；④伸缩叉安装错位，造成传动轴两端的万向节叉不在同一平面内，不满足等速传动条件。

万向传动装置拆装电子教案一、教学目标1. 让学生了解万向传动装置的构造、工作原理和作用。

2. 培养学生掌握万向传动装置的拆装方法及注意事项。

3. 提高学生对汽车维修领域的兴趣和积极性。

二、教学内容1. 万向传动装置简介万向传动装置的定义万向传动装置的作用万向传动装置的种类2. 万向传动装置的结构与原理传动轴的结构十字轴的结构万向节的作用传动原理介绍3. 万向传动装置拆装工具及设备拆装工具的介绍拆装设备的介绍4. 万向传动装置拆装步骤拆卸步骤安装步骤5. 万向传动装置拆装注意事项安全操作注意事项传动装置的保护三、教学方法1. 采用讲授法，讲解万向传动装置的相关知识。

2. 采用演示法，展示万向传动装置拆装过程。

3. 采用实践操作法，让学生亲自动手拆装万向传动装置。

四、教学评价1. 学生能正确描述万向传动装置的构造、工作原理和作用。

2. 学生能掌握万向传动装置的拆装方法及注意事项。

3. 学生能熟练操作拆装万向传动装置。

五、教学资源1. PowerPoint课件：介绍万向传动装置的相关知识。

2. 视频资源：展示万向传动装置拆装过程。

3. 实车教学：提供实车进行实践操作。

4. 拆装工具及设备：用于实践操作。

六、教学过程1. 导入新课：通过回顾上一节课的内容，引出万向传动装置的重要性，激发学生的学习兴趣。

2. 讲解万向传动装置的相关知识：利用PPT课件，详细讲解万向传动装置的构造、工作原理和作用。

3. 演示万向传动装置拆装过程：播放视频资源，让学生直观地了解万向传动装置的拆装步骤。

4. 实践操作：引导学生分组进行实车教学，亲自动手拆装万向传动装置，巩固所学知识。

七、教学反思在课后，教师应认真反思本节课的教学效果，包括学生的学习兴趣、课堂互动、实践操作等方面。

针对存在的问题，及时调整教学方法，为下一节课做好准备。

八、课后作业1. 绘制万向传动装置的构造图，并简要描述其工作原理。

3. 思考：万向传动装置在汽车行驶过程中有哪些优势？九、课程拓展1. 介绍其他类型的传动装置，如齿轮传动、皮带传动等。

万向传动装置拆装电子教案第一章：万向传动装置概述1.1 教学目标了解万向传动装置的定义、作用和应用领域掌握万向传动装置的基本结构和工作原理1.2 教学内容万向传动装置的定义和作用万向传动装置的应用领域万向传动装置的基本结构万向传动装置的工作原理1.3 教学活动引入话题：汽车的传动系统讲解万向传动装置的定义和作用展示万向传动装置的应用领域实例分析万向传动装置的基本结构和组成部件讲解万向传动装置的工作原理1.4 教学评估提问学生关于万向传动装置的基本概念和原理让学生绘制万向传动装置的结构示意图第二章：万向传动装置的拆装工具与设备2.1 教学目标熟悉万向传动装置拆装所需的工具和设备万向传动装置拆装所需的工具和设备2.3 教学活动讲解万向传动装置拆装所需的工具和设备展示工具和设备的使用方法2.4 教学评估提问学生关于万向传动装置拆装工具和设备的知识第三章：万向传动装置的拆卸3.1 教学目标学会正确拆卸万向传动装置3.2 教学内容万向传动装置的拆卸步骤和注意事项3.3 教学活动讲解万向传动装置的拆卸步骤展示拆卸过程和注意事项3.4 教学评估提问学生关于万向传动装置拆卸的知识第四章：万向传动装置的检查与维修4.1 教学目标学会检查和维修万向传动装置4.2 教学内容万向传动装置的检查与维修方法讲解万向传动装置的检查与维修方法展示检查与维修过程4.4 教学评估提问学生关于万向传动装置检查与维修的知识第五章：万向传动装置的装配5.1 教学目标学会正确装配万向传动装置5.2 教学内容万向传动装置的装配步骤和注意事项5.3 教学活动讲解万向传动装置的装配步骤展示装配过程和注意事项5.4 教学评估提问学生关于万向传动装置装配的知识第六章：万向传动装置性能检测6.1 教学目标掌握万向传动装置性能检测的方法和标准6.2 教学内容万向传动装置性能检测的方法万向传动装置性能检测的标准和指标6.3 教学活动展示性能检测的实验过程解析性能检测结果和评价标准6.4 教学评估提问学生关于万向传动装置性能检测的方法和标准让学生分析检测结果和提出改进意见第七章：万向传动装置故障诊断与分析7.1 教学目标学会诊断和分析万向传动装置的故障原因7.2 教学内容万向传动装置常见故障现象万向传动装置故障原因分析7.3 教学活动分析万向传动装置的常见故障现象讲解故障原因的诊断和分析方法7.4 教学评估提问学生关于万向传动装置故障诊断的知识让学生分析故障原因和提出解决方案第八章：万向传动装置的维护与保养8.1 教学目标学会对万向传动装置进行维护与保养8.2 教学内容8.3 教学活动讲解万向传动装置的维护与保养方法展示维护保养过程和注意事项8.4 教学评估提问学生关于万向传动装置维护保养的知识第九章：万向传动装置的安全操作规程9.1 教学目标掌握万向传动装置的安全操作规程9.2 教学内容万向传动装置的安全操作规程9.3 教学活动讲解万向传动装置的安全操作规程展示安全操作的演示实验9.4 教学评估提问学生关于万向传动装置安全操作的知识让学生进行实际操作演练第十章：综合训练与实践10.1 教学目标综合运用所学知识进行万向传动装置的拆装、检测、故障诊断与分析、维护保养和安全操作10.2 教学内容万向传动装置的实践操作技巧10.3 教学活动组织学生进行万向传动装置的综合训练指导学生进行实践操作解答学生在实践过程中遇到的问题10.4 教学评估观察学生在综合训练中的操作技能收集学生的实践报告和评估反馈对学生的综合运用能力进行评价和建议重点解析本文档详细介绍了万向传动装置的基本概念、结构、工作原理、拆装工具与设备、拆卸与装配步骤、性能检测、故障诊断与分析、维护与保养以及安全操作规程。

万向传动装置拆装电子教案一、教学目标1. 了解万向传动装置的结构和作用2. 掌握万向传动装置的拆装方法和注意事项3. 培养学生的动手操作能力和团队协作精神二、教学内容1. 万向传动装置简介万向传动装置的作用万向传动装置的组成2. 万向传动装置拆装工具及设备常用工具及设备工具的使用方法及注意事项3. 万向传动装置拆装步骤拆卸万向传动装置安装万向传动装置4. 注意事项及常见问题解决拆装过程中的注意事项常见问题的原因及解决方法5. 实践操作与演练学生分组进行实践操作教师巡回指导并进行点评三、教学方法1. 讲授法：讲解万向传动装置的结构、作用、拆装方法及注意事项2. 演示法：教师现场演示万向传动装置的拆装过程3. 实践操作法：学生分组进行实践操作，教师巡回指导4. 讨论法：学生之间交流拆装经验，解决实际问题四、教学资源1. 教室内的多媒体设备2. 万向传动装置实物及模型3. 拆装工具及设备4. 教学课件及教案五、教学评价1. 学生理论知识考核：通过笔试或口试方式检验学生对万向传动装置的了解程度2. 实践操作考核：观察学生在实践操作中的表现，评价其动手能力和团队协作精神3. 课后作业：布置相关课后作业，巩固所学知识4. 学生自我评价：让学生对自己的学习情况进行总结和评价六、教学安排1. 课时：共计4课时，每课时45分钟2. 教学计划：第1课时：介绍万向传动装置的结构和作用第2课时：讲解万向传动装置的拆装工具及设备第3课时：演示万向传动装置的拆装步骤第4课时：实践操作与演练，总结与评价七、教学过程1. 导入：简要介绍万向传动装置在汽车中的重要性，激发学生的学习兴趣2. 新课讲解：详细讲解万向传动装置的结构、作用、拆装方法及注意事项3. 演示环节：教师现场演示万向传动装置的拆装过程，强调操作要领4. 实践操作：学生分组进行实践操作，教师巡回指导并进行点评5. 总结与评价：对学生的操作情况进行总结，指出优点和不足，给予鼓励和建议八、教学反思1. 教师需在课后对教学效果进行反思，总结教学中存在的问题和改进方法2. 关注学生的学习反馈，及时调整教学策略，提高教学质量3. 加强与学生的沟通，了解学生的学习需求，提高教学针对性九、教学拓展1. 邀请汽车维修工程师进行专题讲座，分享实际工作中的经验和技术2. 组织学生参观汽车维修厂，直观了解万向传动装置在实际应用中的情况3. 开展课后实践活动，让学生结合家庭用车，观察和了解车辆的万向传动装置十、教学总结1. 总结本节课的重点内容，强调万向传动装置的结构、作用和拆装方法2. 强调拆装过程中的安全注意事项，提醒学生遵守操作规程3. 鼓励学生在课后继续学习和实践，提高自己的汽车维修技能十一、教学评估1. 评估内容：学生对万向传动装置理论知识的理解程度学生实际操作技能的掌握情况学生在团队合作中的表现2. 评估方式：课堂提问和笔试实践操作考核小组合作评价十二、教学反馈1. 学生反馈：收集学生对教学内容、教学方法、教学资源的反馈意见了解学生的学习困难和需求，及时调整教学策略2. 教师反馈：总结教学过程中的成功经验和不足之处对教学方法和教学内容进行持续改进十三、教学升级1. 提高教学难度：引入更复杂的万向传动装置案例，提高学生的解决问题的能力增加对传动装置故障诊断和排除的讲解和实践2. 拓展教学范围：介绍万向传动装置在其他领域的应用，如工业探讨新型传动技术的发展趋势，如电动汽车的传动系统十四、教学安全1. 安全知识教育：强调操作机械设备时的安全规程教育学生正确处理工具和设备，防止意外伤害2. 应急预案：制定教学过程中的突发事件应急预案确保学生在遇到紧急情况时能够迅速安全地撤离十五、教学延伸1. 课后活动：鼓励学生参与汽车俱乐部或汽车爱好者社群组织学生参加汽车维修技能竞赛或研讨会2. 社会实践：安排学生到汽车制造企业进行实地考察引导学生参与社区汽车维修志愿服务活动重点和难点解析重点：1. 万向传动装置的结构和作用2. 万向传动装置的拆装工具及设备3. 万向传动装置的拆装步骤4. 拆装过程中的注意事项难点：1. 万向传动装置的拆装方法2. 拆装过程中的安全操作3. 传动装置故障诊断和排除。

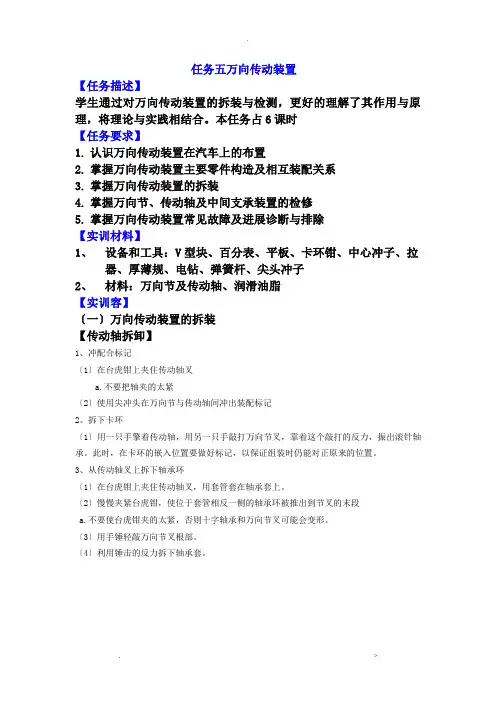

任务五万向传动装置【任务描述】学生通过对万向传动装置的拆装与检测，更好的理解了其作用与原理，将理论与实践相结合。

本任务占6课时【任务要求】1.认识万向传动装置在汽车上的布置2.掌握万向传动装置主要零件构造及相互装配关系3.掌握万向传动装置的拆装4.掌握万向节、传动轴及中间支承装置的检修5.掌握万向传动装置常见故障及进展诊断与排除【实训材料】1、设备和工具：V型块、百分表、平板、卡环钳、中心冲子、拉器、厚薄规、电钻、弹簧杆、尖头冲子2、材料：万向节及传动轴、润滑油脂【实训容】〔一〕万向传动装置的拆装【传动轴拆卸】1、冲配合标记〔1〕在台虎钳上夹住传动轴叉a.不要把轴夹的太紧〔2〕使用尖冲头在万向节与传动轴间冲出装配标记2、拆下卡环〔1〕用一只手擎着传动轴，用另一只手敲打万向节叉，靠着这个敲打的反力，振出滚针轴承。

此时，在卡环的嵌入位置要做好标记，以保证组装时仍能对正原来的位置。

3、从传动轴叉上拆下轴承环〔1〕在台虎钳上夹住传动轴叉，用套管套在轴承套上。

〔2〕慢慢夹紧台虎钳，使位于套管相反一侧的轴承环被推出到节叉的末段a.不要使台虎钳夹的太紧，否则十字轴承和万向节叉可能会变形。

〔3〕用手锤轻敲万向节叉根部。

〔4〕利用锤击的反力拆下轴承套。

〔5〕按上述〔1〕～〔4〕步骤拆下另一侧轴承套4、从传动轴上拆下万向节叉套管〔1〕将万向节叉套管连同十字轴一起拆下。

5、从万向节叉套管拆下十字轴承〔1〕按上述〔1〕～〔5〕步骤拆下轴承环。

〔2〕拆下十字轴【传动轴装配】1、在万向节叉套管上安装十字轴〔1〕安装滚针轴承。

a.在轴承环上添加规定的油脂。

〔2〕在轴承环上安装油封〔3〕安装卡环〔4〕重复过程安装另一侧轴承壳。

2、安装传动轴和万向节叉套管〔1〕安装万向节叉套管的十字轴于传动轴叉上，然后对齐配合标记〔二〕万向传动装置的检修【传动轴检修】1.检查传动轴是否有裂纹和损伤（1）用锤轻敲每个万向节叉，以便使轴承装配更适宜。

教案一、组织教学（1分钟）二、复习提问（3分钟）三、激发兴趣，情景导入新课(2分钟) 四、讲授新课（25分钟）任务万向传动装置常见故障宣布上课，班长点名，检查整理实习服的穿着情况、书本携带情况，强调实习安全注意事项，安全重于一切，强调6S的管理理念。

导入：一辆桑塔纳轿车，转向时咔哒声，马上开到就近修理厂检修如果你是修理师傅该怎样排除故障？一、知识准备：万向传动装置故障诊断基本步骤二、知识准备：万向传动装置的常见故障为异响：•汽车起步时有撞击声，行驶中始终有异响：•起步时无异响，行驶中却有异响：•行驶中有异响并伴随车身抖动。

1 汽车起步时有撞击声，行驶中始终有异响：故障现象：汽车起步时传动轴有撞击声，行驶中当车速变换或高速档低速行驶时也有撞击声出现，整个行驶过程响声不不断。

故障原因：1传动轴各凸缘连接处松动；2万向节轴承磨损松旷；3中间轴承支架固定螺栓松动，内座圈松旷；4后钢板弹簧U型螺栓松动。

故障诊断与排除：1改变车速时有金属敲击声，多为凸缘或万向节松旷。

应紧固或更换；2制动时有沉重金属敲击声，应检查并紧固后教师查点学生，强调安全注意事项教师有针对性提问好、中、差，确保学生共同进步师生互动、情景模拟老师边讲解边演示，学生分析、归纳、理解、记忆老师边讲解边演示，学生理解记讲授法提问讲授讲授法设计两问题，既巩固以前知识，又为下面新授内容作铺垫。

通过导入，使学生尽快进入教学状态，并带着任务、兴趣进入课堂。

巩固学生基础知识，为后续作业做好铺垫。

给学生一个直观的印象，易于学生掌握。

实训五：传动轴与万向传动装置的拆装与调整一、实训目的及要求1、掌握万向传动装置在汽车上的安装及其注意事项的要求：2、了解万向传动装置的组成及其各组成零件的构造：3、掌握万向传动装置的拆装步骤及技术要求：4、掌握万向传动装置的检修方法。

二、实训仪器设备1、货车传动轴与万向传动装置1套：2、常用汽车维修工具1套：3、专用夹具、工作台1套。

三、实训内容与操作步骤1、实训内容（1）传动装置的检验（2）传动轴与万向传动装置的拆装及调整（3）万向传动装置的检修2、操作步骤（1）传动装置的检验1）车辆起步时，试听传动装置有无“咯咯”的声响：2）突然加速（猛踩油门）或突然减速（猛踩刹车），试听有无异响：3）中、高速时，试听底盘传动装置有无异响及振动：4）减速行驶，以最小半径绕圈时，试听底盘传动装置有无异响及振动，并确定是左边还是右边的异响及振动。

（2）传动轴与万向传动装置的拆装与调整对国产中型载货汽车，一级维护时应进行润滑和紧固作业。

对传动轴的十字轴、传动轴滑动叉、中间支撑轴承等加注润滑脂：检查传动轴各部螺栓和螺母的紧固情况，特别是万向节叉凸缘连接螺栓和中间支撑支架的固定螺栓等，应按规定的力矩拧紧。

拆卸传动轴时，要防止汽车的移动。

同时按下图所示的方法，在每个万向节叉的凸缘上做好标记，以确保作业后原位装复，否则极易破坏万向传动装置的平衡性，造成运转噪声和强烈振动。

拆卸传动轴时，应从传动轴后端与驱动桥连接处开始.先把与后桥凸缘连接的螺栓拧松取下，然后将与中间传动轴凸缘连接的螺栓拧下，拆下传动轴总成。

接着，松开中间支撑支架与车架的连接螺栓，最后松下前端凸缘盘，拆下中间传动轴。

轿车前驱传动轴的拆卸具体操作步骤如下：1）卸下两侧的横向稳定杆的轴承夹箍、制动卡盘、制动盘：2）卸下相连的下控制臂外端的球形连接伴.往外压球形连接件的情子，如其过紧可用管形撬棒撬出，使下控制臂与转向节臂（车轮轴承罩）脱开：使用专用工具使横向稳定杆与下控制臂相脱开：3）从转向节臂上压出转向主销，如使用橇棒时不能撬车轮轴承罩的缝隙，也不能损坏下控制臂接头和保护罩：从车身的减振器弹簧座上拆下弹簧支柱密封盖，再拆下顶部的弹簧支柱的紧固螺母，拆下底部支住，将支柱从车轮轴承罩中拉出：4）使用两个车轮螺栓把液压装置装到轮毂上，并把传动轴从轮毂上推下来，使传动轴外侧与轮毂分离。

万向传动装置拆装电子教案一、教学目标1. 了解万向传动装置的基本结构、工作原理和功能。

2. 学会使用正确的工具和操作方法进行万向传动装置的拆装。

3. 掌握万向传动装置的检查和维护技巧。

二、教学内容1. 万向传动装置简介定义：万向传动装置是一种用于传递动力的装置，能够实现在不同轴线之间传递动力。

应用：广泛应用于汽车、工程机械等领域。

2. 万向传动装置结构主动轴：传递动力输入的轴。

从动轴：传递动力输出的轴。

中间轴：连接主动轴和从动轴的轴。

万向节：实现轴线间角度变化的部件。

3. 万向传动装置工作原理通过主动轴输入动力，经过万向节调整角度，传递到从动轴输出。

4. 万向传动装置拆装步骤准备工具：扳手、螺丝刀等。

拆卸：先拆卸连接部件，依次拆卸万向节、中间轴等。

安装：按相反顺序安装，确保各部件安装到位。

5. 万向传动装置检查与维护检查万向节、中间轴等部件的磨损情况。

更换磨损严重的部件。

加注润滑油，保持传动装置顺畅运行。

三、教学方法1. 采用讲授法，讲解万向传动装置的基本结构、工作原理和功能。

2. 采用演示法，展示万向传动装置的拆装过程。

3. 采用实践法，让学生动手进行万向传动装置的拆装练习。

四、教学评价1. 学生能熟练掌握万向传动装置的基本结构、工作原理和功能。

2. 学生能正确使用工具，进行万向传动装置的拆装。

3. 学生能掌握万向传动装置的检查和维护技巧。

五、教学资源1. 万向传动装置实物或模型。

2. 拆装工具：扳手、螺丝刀等。

3. 教学PPT或教案。

4. 润滑油。

六、安全与环保1. 安全事项操作过程中要佩戴好个人防护装备，如安全帽、手套等。

确保工作区域干净整洁，避免杂物绊倒。

使用工具时要小心谨慎，防止受伤。

2. 环保意识拆装过程中，注意不要损坏零部件，尽量进行回收利用。

妥善处理废弃物，不要乱丢乱倒。

七、教学过程1. 导入新课通过提问方式引导学生回顾上一节课的内容，为新课做好铺垫。

2. 讲解与演示使用PPT或教案，详细讲解万向传动装置的基本结构、工作原理和功能。
