17春东财《建筑识图与构造》在线作业三

建筑识图与构造练习题库含答案一、单选题（共65题，每题1分，共65分）1.可不用门框的门是()A、夹板门B、推拉门C、平开木门D、拼板门正确答案：B2.平开窗的窗扇宽度一般为()，高度为800mm～1500mm。

A、1000～1200B、100～200C、200～300D、400mm～600mm正确答案：D3.按照檐沟在屋顶的位置，有组织外排水的屋顶形式没有()等。

A、女儿墙外设檐沟B、沿屋顶四周设檐沟C、女儿墙内设檐沟D、沿山墙设檐沟正确答案：D4.以下哪一条措施不能用于加强砌体结构房屋整体性。

()A、设圈梁B、设壁柱C、设构造柱D、设过梁正确答案：D5.对三个投影面都倾斜的平面，称为()平面。

A、水平面B、侧平面C、一般位置D、正平面正确答案：C6.下列踏步尺寸不宜采用的宽度与高度为()A、260mm×170mmB、280mm×160mmC、280mm×220mmD、270mm×170mm正确答案：C7.()能表明建筑物的结构形式、高度及内部布置情况。

A、总平面图B、立面图C、平面图D、剖面图正确答案：D8.水平线的水平投影反映与()面的倾角。

A、V、WB、H、WC、H、WD、V、H正确答案：A9.一般民用建筑对隔墙的要求有()。

Ⅰ坚固耐久Ⅱ隔声防潮Ⅲ隔热保温Ⅳ质轻壁薄Ⅴ便于拆卸A、Ⅱ、Ⅲ、ⅣB、Ⅰ、Ⅱ、ⅢC、Ⅱ、Ⅳ、ⅤD、Ⅰ、Ⅳ、Ⅴ正确答案：C10.建筑立面图不可以用()命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线正确答案：C11.三面投影体系中，V面和W面间的投影轴是()投影轴。

A、XB、YC、ZD、K正确答案：C12.当基础埋置深度为不大于()时，称为浅基础。

A、5mB、3mC、2mD、4m正确答案：A13.雨篷是建筑物上重要的附属构件，一般在()平面图上予以表示。

A、二层B、顶层C、中间层D、首层正确答案：A14.卷材垂直屋脊铺贴时，垂直屋脊的搭接缝应顺()方向搭接。

一、单项选择题（只有一个正确答案）【1】在工程项目或产品进行构形和计算过程中所绘制的图样是（）A:施工图B ：方案图C:总布置图D:设计图答案:答案:C 【2】"普通粘土砖的规格和重量分别为A: 240mm x i20mm X 60mm , 1KgB: 240mm X 115mm X 55mm , 3KgC: 240mm X 115mm X 53mm , 2.5KgD: 240mm x ilOmm X 55mm , 2Kg答案:V 、H 面投影，正确的 W 面投影应该是（）。

根据立体的【4】二级耐火等级民用建筑防火墙的耐火极限不小于（）A: 3.0hB: 1.0hC: 2.0hD: 4.0h答案: D【5】" 伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A: 地震B: 地基不均匀沉降C: 荷载过大D: 温度变化答案: D【6】"砖混结构中，钢筋混凝土梁的高度通常为跨度的（）左右。

A: 1/8B: 1/6C: 1/14D: 1/8 〜1/12答案: A【7 】直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A: 类似性B: 实形性C: 平行性D: 从属性答案: B【8】判断建筑构件是否达到耐火极限的具体条件有（）。

①构件是否失去支持能力②构件是否被破坏③构件是否失去完整性④构件是否失去隔火作用⑤构件是否燃烧A: ②③④B: ②③⑤C: ③④⑤D: ①③④答案: D【9】" 墙承重结构布置方案可分为（）等几种方式。

A: 纵横墙承重, 横墙承重, 纵墙承重B: 横墙承重, 纵墙承重, 内墙承重，外墙承重C: 内墙承重, 外墙承重, 纵横墙承重D: 半框架承重, 内墙承重, 外墙承重答案: A10 】（）的投影特性是：（1）正面投影积聚成直线。

（2）水平投影和侧面投影为平面的类似形。

A: 正垂面B: 水平面C: 侧垂面D: 铅垂面答案: A11 】混凝土刚性防水屋面的防水层应采用不低于（）级的细石混凝土整体现浇。

东财13春《建筑识图与构造》在线作业一试题及答案东财13春《建筑识图与构造》在线作业一试卷总分：100 测试时间：作业答案没有上传，先供大家复习使用，如果需要答案的具体看我的注册名字来找单选题多选题判断题一、单选题（共 10 道试题，共 40 分。

）V 1. 由图纸的宽度和长度组成的图面是（）。

A. 图纸幅面B. 图框C. 图纸标题栏D. 会签栏满分：4 分2. 当直线、平面倾斜于投影面时，直线的投影仍为直线，平面的投影为平面图形的类似形。

是正投影法的基本性质中的（）。

A. 类似性B. 平行性C. 从属性D. 实形性满分：4 分3. 用规定符号和(或)较形象的图线绘制图样的表意性图示方法是（）。

A. 简化画法B. 规定画法C. 省略画法D. 示意画法满分：4 分4. 直线、平面、柱面垂直于投影面，则投影分别积聚为点、直线、曲线。

是正投影法的基本性质中的（）。

A. 类似性B. 积聚性C. 从属性D. 实形性满分：4 分5. 点分线段的比，投影后保持不变；空间两平行线段长度的比，投影后保持不变。

是正投影法的基本性质中的（）。

A. 类似性B. 平行性C. 从属性D. 定比性满分：4 分6. 通过省略重复投影、重复要素、重复图形等达到使图样简化的图示方法是（）。

A. 简化画法B. 规定画法C. 省略画法D. 示意画法满分：4 分7. （）的投影特性是：(l）正面投影积聚成直线。

(2）水平投影和侧面投影为平面的类似形。

A. 正垂面B. 水平面C. 铅垂面D. 侧垂面满分：4 分8. 直线或曲线上点的投影必在直线或曲线的投影上；平面或曲面上点、线的投影必在该平面或曲面的投影上。

是正投影法的基本性质中的（）。

A. 类似性B. 平行性C. 从属性D. 实形性满分：4 分9. 表示特定区域的地形和所有建(构)筑物等布置以及邻近情况的平面图样是（）。

A. 方案图B. 设计图C. 施工图D. 总布置图满分：4 分10. 由工程名称区、图名区、图号区、签字区等组成的栏目是（）。

东财《施工技术》在线作业三（随机）一、单选题（共 15 道试题，共 60 分。

）1. 大体积混凝土早期裂缝是因为：（）. 内热外冷. 内冷外热. 混凝土与基底约束较大. 混凝土与基底无约束正确答案：2. 大体积混凝土浇筑后期混凝土裂缝可能产生的部位是：（）. 端头1/3部位. 端头1/4部位. 中部. 中部和端部均有正确答案：3. 抹灰工程应遵循的施工顺序是：（）. 先室内后室外. 先室外后室内. 先下面后上面. 先复杂后简单正确答案：4. 砌筑用脚手架它的步架高控制在：（）. <1.2m. 1.2~1.4m. 1.4~1.6m. 1.6~1.8m正确答案：5. 下列哪一种土方机械适合500m范围内的移挖作填：（）. 推土机. 铲运机. 装载机. 拉铲挖掘机正确答案：6. 下列工作不属于打桩准备工作的是：（）. 平整施工场地. 预制桩的制作. 定位放线. 安装打桩机正确答案：7. 屋架采用反向扶直时，起重臂与吊钩满足下列关系：. 升臂升钩. 升臂降钩. 降臂升钩. 降臂降钩正确答案：8. 当油毡平行屋脊铺贴时，短边搭接处不小于150mm，长边搭接不小于：. 50mm. 60mm. 70mm. 100mm正确答案：9. 泵送混凝土碎石的最大粒径与输送管的内径比宜为：（）. 1∶5. 1∶7. 1∶2.5. 1∶3正确答案：10. 裹砂石法混凝土搅拌工艺正确的投料顺序是：（）. 全部水泥→全部水→全部骨料. 全部骨料→70%水→全部水泥→30%水. 部分水泥→70%水→全部骨料→30%水. 全部骨料→全部水→全部水泥正确答案：11. 水泥土搅拌桩成桩工艺流程选择的依据是（）. 水泥掺入比. 砂土的多掺,粘土少掺. 土质. 水泥掺入比和土质正确答案：12. 大体积混凝土浇筑方案中哪一种浇筑方案混凝土浇筑强度最小：（）. 斜面分层. 分段分层. 全面分层. 泵送正确答案：13. 卷材防水施工时，在天沟与屋面的连接处采用交叉法搭接且接缝错开，其接缝不宜留设在：（）. 天沟侧面. 天沟底面. 屋面. 天沟外侧正确答案：14. 常用的射流泵QJ-60德排水量为（）立方米每小时. 90. 45. 150正确答案：15. 有粘结预应力混凝土的施工流程是：（）. 孔道灌浆→张拉钢筋→浇筑混凝土. 张拉钢筋→浇筑混凝土→孔道灌浆. 浇筑混凝土→张拉钢筋→孔道灌浆. 浇筑混凝土→孔道灌浆→张拉钢筋正确答案：东财《施工技术》在线作业三（随机）二、多选题（共 10 道试题，共 40 分。

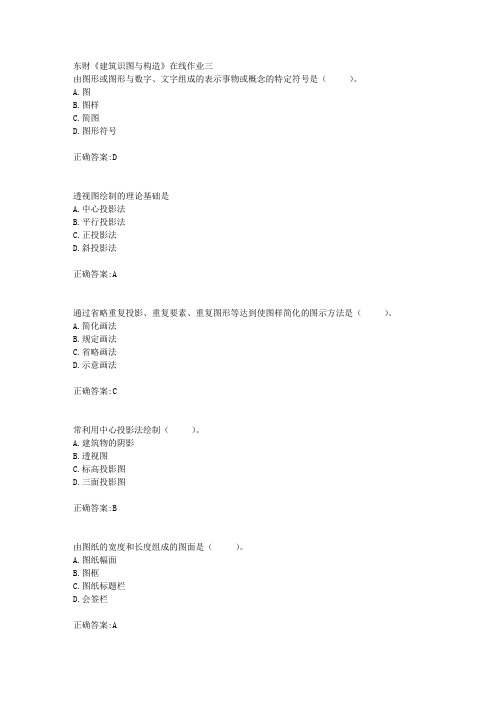

东财《建筑识图与构造》在线作业三
由图形或图形与数字、文字组成的表示事物或概念的特定符号是（）。

A.图
B.图样
C.简图
D.图形符号
正确答案:D
透视图绘制的理论基础是
A.中心投影法
B.平行投影法
C.正投影法
D.斜投影法
正确答案:A
通过省略重复投影、重复要素、重复图形等达到使图样简化的图示方法是（）。

A.简化画法
B.规定画法
C.省略画法
D.示意画法
正确答案:C
常利用中心投影法绘制（）。

A.建筑物的阴影
B.透视图
C.标高投影图
D.三面投影图
正确答案:B
由图纸的宽度和长度组成的图面是（）。

A.图纸幅面
B.图框
C.图纸标题栏
D.会签栏
正确答案:A。

一、单项选择题(只有一个正确答案)【1】在工程项目或产品进行构形和计算过程中所绘制的图样是（）。

A: 施工图B: 方案图C: 总布置图D: 设计图答案: D【2】 "普通粘土砖的规格和重量分别为（）。

A: 240mm×120mm×60mm，1KgB: 240mm×115mm×55mm，3KgC: 240mm×115mm×53mm，2.5KgD: 240mm×110mm×55mm，2Kg答案: C【3】根据立体的V、H面投影，正确的W面投影应该是（）。

A:B:C:D:答案: C【4】二级耐火等级民用建筑防火墙的耐火极限不小于（）。

A: 3.0hB: 1.0hC: 2.0hD: 4.0h答案: D【5】 "伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A: 地震B: 地基不均匀沉降C: 荷载过大D: 温度变化答案: D【6】 "砖混结构中，钢筋混凝土梁的高度通常为跨度的( )左右。

A: 1/8B: 1/6C: 1/14D: 1/8～1/12答案: A【7】直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A: 类似性B: 实形性C: 平行性D: 从属性答案: B【8】判断建筑构件是否达到耐火极限的具体条件有（）。

①构件是否失去支持能力②构件是否被破坏③构件是否失去完整性④构件是否失去隔火作用⑤构件是否燃烧A: ②③④B: ②③⑤C: ③④⑤D: ①③④答案: D【9】 "墙承重结构布置方案可分为（）等几种方式。

A: 纵横墙承重, 横墙承重, 纵墙承重B: 横墙承重, 纵墙承重, 内墙承重，外墙承重C: 内墙承重, 外墙承重, 纵横墙承重D: 半框架承重, 内墙承重, 外墙承重答案: A【10】（）的投影特性是：（1）正面投影积聚成直线。

建筑识图与构造习题集答案建筑识图与构造习题集答案建筑识图与构造是建筑学专业的一门重要课程，它涉及到建筑设计和施工的方方面面。

通过学习建筑识图与构造，学生可以了解建筑的各种图纸和施工细节，掌握建筑的构造原理和技术要求。

在学习过程中，习题集是非常重要的辅助教材，它可以帮助学生巩固所学知识，提高解题能力。

下面是建筑识图与构造习题集的一些典型题目及其答案。

题目一：请解释建筑平面图中的比例尺是什么意思？答案：建筑平面图是建筑设计师用来表达设计意图和构造细节的重要工具。

为了使平面图能够准确地表达设计尺寸和比例关系，设计师会在平面图上标注比例尺。

比例尺是指平面图上的长度与实际长度之间的比值关系。

比如，如果平面图上标注的比例尺是1:100，那么图上的1毫米表示实际长度的100毫米。

比例尺的选择要根据图纸的大小和内容来确定，通常会选择能够清晰表达设计意图的比例尺。

题目二：请解释建筑立面图中的标高线是什么意思？答案：建筑立面图是建筑设计师用来表达建筑外观和立面细节的重要工具。

为了使立面图能够准确地表达建筑高度和标高关系，设计师会在立面图上标注标高线。

标高线是指建筑各个部位的高度相对于某一基准点的高度差。

通过标高线，可以清晰地了解建筑的层高、楼层分布和各个部位的高度差。

标高线的选择要根据建筑的实际情况和设计要求来确定，通常会选择能够准确表达建筑高度关系的标高线。

题目三：请解释建筑剖面图中的剖面线是什么意思？答案：建筑剖面图是建筑设计师用来表达建筑内部结构和构造细节的重要工具。

为了使剖面图能够准确地表达建筑内部结构和构造关系，设计师会在剖面图上标注剖面线。

剖面线是指建筑在某一平面上被切割后的截面线。

通过剖面线，可以清晰地了解建筑的空间结构、构造方式和各个部位的连接关系。

剖面线的选择要根据建筑的实际情况和设计要求来确定，通常会选择能够准确表达建筑内部结构和构造关系的剖面线。

题目四：请解释建筑细部图中的细部标注是什么意思？答案：建筑细部图是建筑设计师用来表达建筑细节和施工要求的重要工具。

《建筑识图与构造》习题库（含参考答案）1、关于楼梯平台宽度的问题，下列说法错误的是( )A、平台宽度≥楼梯段宽度；B、一般楼梯平台宽度≥1.1m；C、医院主楼梯的梯段宽度不应小于1.65m，平台深度不应小于2m；D、楼梯平台净宽≤楼梯段宽度。

答案：D2、屋面分格缝处常用的密封材料为( )。

A、水泥砂浆；B、油膏；C、细石混凝土；D、防水砂浆。

答案：B3、垂直面的三面投影，有( )投影为原图形的相似形。

A、1个B、2个C、3个D、0个答案：B4、屋顶设计最核心的要求是( )。

A、美观B、承重C、防水D、保温、答案：C5、用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。

A、直线两端点的X坐标差B、直线两端点的Y坐标差C、直线的实长D、直线两端点的Z坐标差答案：B6、称为建筑物的是( )A、水塔B、蓄水池C、体育馆D、烟囱答案：C7、已知M点在N点正前方，则M和N两点的( )坐标值不相等A、X方向B、Y方向C、Z方向D、所有方向答案：B8、下列哪种建筑的楼梯坡度可以略大些？( )A、教学楼；B、医院；C、住宅楼；D、影剧院。

答案：C9、下列平屋顶的各构造层次中，那一项不是主要构造层。

( )A、承重结构层；B、防水构造层；C、找平（找坡）层；D、保温隔热层。

答案：C10、民用建筑包括居住建筑和公共建筑，下面属于居住建筑的是( )A、旅馆B、宿舍C、疗养院D、幼儿园答案：B11、梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于( )。

A、900mmB、1000mmC、1100mmD、1200mm答案：C12、下面哪些楼梯不可以作为疏散楼梯( )。

A、直跑楼梯B、剪刀楼梯C、螺旋楼梯D、多跑楼梯答案：C13、建筑立面图不可以用( )命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线答案：C14、引出线应以( )绘制。

A、点画线B、中实线C、细实线D、粗实线答案：C15、在下列基础类型中，可不受刚性角限制的是( )A、砖基础B、毛石基础C、砼基础D、钢筋砼基础答案：D16、安装窗框时，若采用塞口的施工方法，预留的洞口比窗框的外廓尺寸要大，最少大( )mmA、20B、30C、40D、50答案：A17、地下室防潮构造做法中，在做好外墙防潮层后，需在外侧回填低渗透性的土壤，并逐层夯实，其宽度为( )mm。
