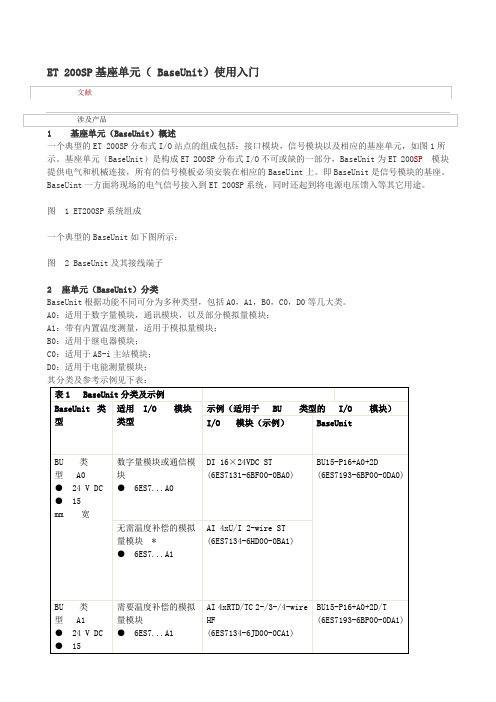

ET 200SP基座单元（ BaseUnit）使用入门文献涉及产品1 基座单元（BaseUnit）概述一个典型的ET 200SP分布式I/O站点的组成包括：接口模块，信号模块以及相应的基座单元，如图1所示。
基座单元（BaseUnit）是构成ET 200SP分布式I/O不可或缺的一部分，BaseUnit为ET 200SP模块提供电气和机械连接，所有的信号模板必须安装在相应的BaseUint上。
即BaseUnit是信号模块的基座。
BaseUint一方面将现场的电气信号接入到ET 200SP系统，同时还起到将电源电压馈入等其它用途。
图 1 ET200SP系统组成一个典型的BaseUnit如下图所示：图 2 BaseUnit及其接线端子2座单元（BaseUnit）分类BaseUnit根据功能不同可分为多种类型，包括A0，A1，B0，C0，D0等几大类。
A0：适用于数字量模块，通讯模块，以及部分模拟量模块；A1：带有内置温度测量，适用于模拟量模块；B0：适用于继电器模块；C0：适用于AS-i主站模块；D0：适用于电能测量模块；其分类及参考示例见下表：表1 BaseUnit分类及示例BaseUnit类型适用I/O 模块类型示例（适用于 BU 类型的 I/O 模块）I/O 模块（示例）BaseUnitBU 类型 A0●24 V DC ●15mm 宽数字量模块或通信模块●6ES7...A0DI 16×24VDC ST(6ES7131-6BF00-0BA0)BU15-P16+A0+2D(6ES7193-6BP00-0DA0)无需温度补偿的模拟量模块*●6ES7...A1AI 4xU/I 2-wire ST(6ES7134-6HD00-0BA1)BU 类型 A1●24 V DC ●15 需要温度补偿的模拟量模块●6ES7...A1AI 4xRTD/TC 2-/3-/4-wireHF(6ES7134-6JD00-0CA1)BU15-P16+A0+2D/T(6ES7193-6BP00-0DA1)AI 4 x I 2-, 4-wire ST（6ES7 134-6GD00-0BA1）使用了BU15-P16+A0+12D（6ES7193-6BP40-0DA1）作为BaseUnit即可实现如图5所示的供电方式，即4线制仪表的供电可以通过附加供电端子来完成。

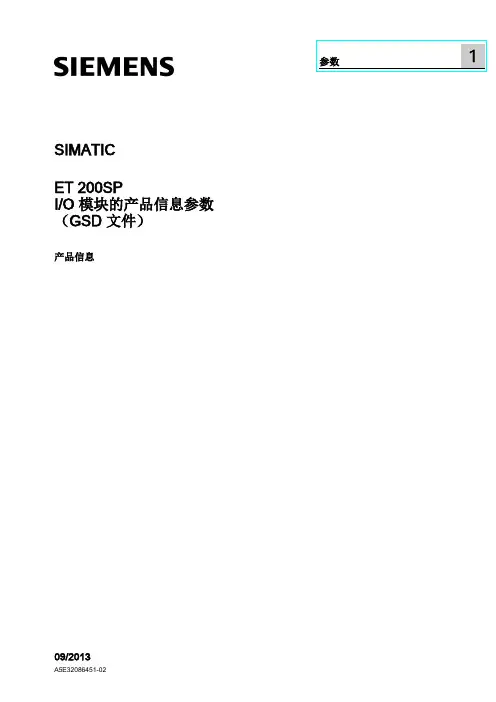

SIMATICET 200SPI/O 模块的产品信息参数（GSD 文件）产品信息Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG A5E32086451-02Ⓟ 10/2013 本公司保留技术更改的权利Copyright © Siemens AG 2012 - 2013.保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意表示如果不采取相应的小心措施，可能导致财产损失。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。
由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
按规定使用Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到Siemens 推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。
本印刷品中的其他符号可能是一些其他商标。
若第三方出于自身目的使用这些商标，将侵害其所有者的权利。

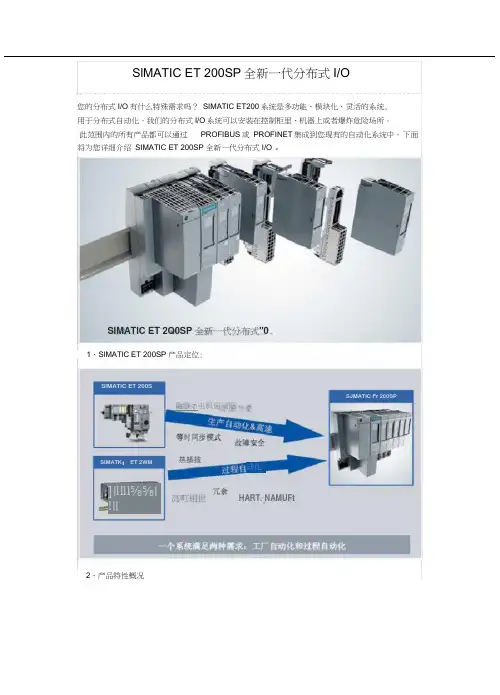

h动化]∣llll⅝⅝∣!∣∣1、SlMATlC ET 200SP 产品定位:SlMATIC ET 200SP 全新一代分布式I/O您的分布式I/O 有什么特殊需求吗？ SIMATIC ET200系统是多功能、模块化、灵活的系统, 用于分布式自动化。
我们的分布式I/O 系统可以安装在控制柜里、机器上或者爆炸危险场所。
此范围内的所有产品都可以通过PROFIBUS 或 PROFINET 集成到您现有的自动化系统中。
下面将为您详细介绍 SIMATIC ET 200SP 全新一代分布式I/O 。
SlMATlC ET 200SSJMATIC Fr 200SPSIMATK ； ET 2WM高町用世HART. NAMUFt色塁小电枫启动踞SIMATlC ET 2Q0SP 全新一代分布式"02、产品特性概况产ΛB⅛⅛^⅛tt⅛≠= IF ft -)⅛Λ⅛¾ * [IAJ 1KTDrfC -}y *予,伞昌3、突出亮点简单易用-势形小巧L 功能渥大易阳—小巧—⅛x4、系统构成气煤琢阿«9HrA P RQF ⅛ι⅛ 写丫珀卍 曜谄PROFiM ∈TV2 3宅岭毎塔痒PHO S lhETifeifi (R l H3. FC. Jtfh PRoFieIJs-DPAS r .ln⅛rfac* .z∏⅛ Fj l K⅛i∏*i 0⅛«K"<⅞ft⅛∙- ss⅛rσ¾ ⅜A⅞⅞F⅛r⅛≡^flt -JL-'" Ll S f f - ■B 阿 9⅞ J标誓駅耳IR ⅛⅛⅛*片苛杠貫冇齐乍窈 kS«31 2S μ≡ C^ I t^ J⅛∣ l<WF Λ‰t⅛ t⅛ 希追宰,r⅛f÷^∣!f M⅛W±⅞**-aι⅛<jk*u⅛f⅛β4 ^lSi⅛ l∞*W ∣tT2MS⅛⅛^ W⅛⅛^⅛⅛ETMMXET 3OJS-⅛∙ 50⅝41 口*快(IMk + SefVer ff⅛ (SH)5、IO模块，标识编码i&Vr LED ⅛r*⅛n∕f∙d}iEtr⅞⅞i RUN-Mfl方⅞!M∙埃信曜進拧谀期出对横我LED■道議・LED (HF)■理世故耳PWR LEDLVL2俱电正幫打费号VLFBIrW:遵孰VdRIjiJftJb抽堤醍号文車»an—号∣9■磊代妈开关■■入■幵⅝MtUViIaX ■入■ IKfilMtiI#匪K□∣i⅛t (IMk +ServprHft(SM)6、底座单元«A£H的机■帳描自动进播的粧压总以用于电可达230 VAC/10 A自渤達椎的AUX电压誌輩用于■勖■&砥BΓ⅛ii∂ VA&iO A吃汁傅号■子可iSJO f'A∪x M-FU_ Z4⅜⅛⅜^1、匚工子盒町拆■二2 j< ■ ⅛∣⅛ ÷ ■ !C⅛⅛T ：■-.- <! Q → I J- ⅛⅛⅛ ⅛ i rτ⅜M⅛ - i≤⅛'1'U⅛⅛T<⅛t7、系统集成电源模块⅛r*ft⅛ DC24V IOAlIlΛ⅛•舟由白e*SΨ⅝M・今躱怪暮霍是时麹∙lfi的扩4~>慢性反［⅛ħt护•今为Ibll压Si∣¾÷⅛^⅛i!tfiΛ5A8、更小的尺寸* ⅛⅛≡⅛X≈!Ξ?-⅛CB于接找（⅛K崔押a⅞⅛的撩况~F）・*>W⅛^B⅛⅛⅛⅛L'^r,l::沾Dimn理凱肾内9、与ET200S比较ZXRJςβuι AdaPItr> ・tt⅛⅛4的尺M亍罐头^⅛⅛5τi⅛M:・RffW ⅛⅛1⅛if ¾»IXFCA^AAafiRB• l⅛r^W⅛ 述迭Sg⅛⅛t⅛*⅛⅛n-K-X⅛810、总线适配器-用于PRoFlNET接口模块IM155-6PN11、标签组.⅛!!.⅛⅛Λ^⅛S÷ - =SaW(X 12、集成PRQFIenergy 功能XftMlPROFlantfg v⅛it⅞iΛ M Ei 定戈1'0：一霁控匚=董∙H. 5λ >于⅛⅛业克醴爼3 f-可定x⅛<jn⅛⅛x⅛tα: τr.或卷保持⅛C(i t i⅛⅛厭少自券栽At希純丐再哎听軽甲口:二・≡T*⅛⅛^^⅛S<1∕5 的⅛*⅛κ-⅛t⅛KLED∣M⅛H⅛⅛⅛⅜ 电號車A S5%3 V ff⅛ JK13、采用PRQFiNET高速通讯呵壕口∙.,^⅛⅛戰电Q兀It或岩#0权决上ST WOSPAW 性IeLt ET JflOSlM1⅞--SPN S⅛πd⅛rd-∣J⅛4^■ It ET 2009∣M1⅛^5PNh⅛h S⅛⅛ftd i⅛e^ 快遽的.尊时周歩的B≡⅝*苛枕总战伺宿W专⅛j l MMB KS-：31,25 PR⅛⅛环时同∈T ZoOS Sta伽唧S. HJ .'⅛X ；：,Jlil"itd」亠:::::歳ET 2OO⅛Hi⅞h Sp⅞βd*TΓ2003P14、高性能接口模块-支持系统冗余冗IMPHCFlHET H ∣⅛S1∣÷PF(OnNET舞韋■ (Ut拶Jt雹韵悔畿时划。

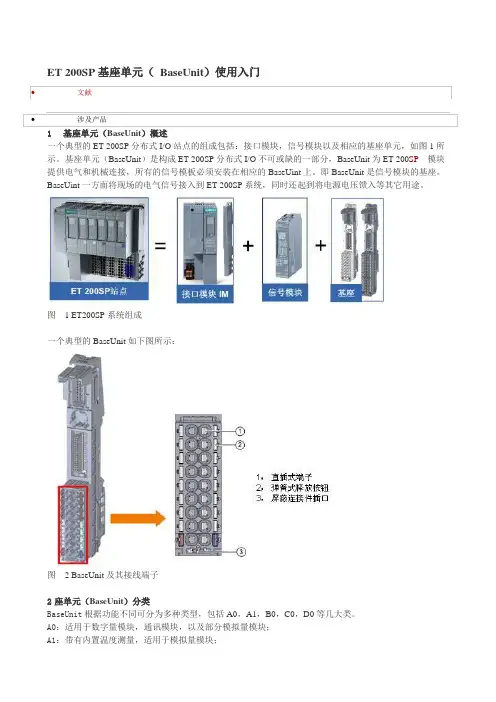

ET 200SP基座单元（BaseUnit）使用入门•文献•涉及产品1 基座单元（BaseUnit）概述一个典型的ET 200SP分布式I/O站点的组成包括：接口模块，信号模块以及相应的基座单元，如图1所示。
基座单元（BaseUnit）是构成ET 200SP分布式I/O不可或缺的一部分，BaseUnit为ET 200SP模块提供电气和机械连接，所有的信号模板必须安装在相应的BaseUint上。
即BaseUnit是信号模块的基座。
BaseUint一方面将现场的电气信号接入到ET 200SP系统，同时还起到将电源电压馈入等其它用途。
图 1 ET200SP系统组成一个典型的BaseUnit如下图所示：图 2 BaseUnit及其接线端子2座单元（BaseUnit）分类BaseUnit根据功能不同可分为多种类型，包括A0，A1，B0，C0，D0等几大类。
A0：适用于数字量模块，通讯模块，以及部分模拟量模块；A1：带有内置温度测量，适用于模拟量模块；BU 类型D0●最高400 V AC●20mm 宽AI Energy Meter ST●6ES7...D0AI Energy Meter ST(6ES7134-6PA00-0BD0)BU20-P12+A0+0B(6ES7193-6BP00-0BD0)* 用于补偿热电偶的基准结温度在A0和A1类BaseUnit中，根据是否用于形成新的电位组，以及是否需要额外AUX（辅助接线端子）或附加供电端子，又可以分为多个类型。
根据订货号的不同，一个BaseUnit也可同时具有以上多个功能，如即可形成新电位组的又带AUX（辅助接线端子）功能。
综上所述，基座单元的分类可以总结如下：图 3 BaseUnit的分类一览BaseUnit各型号说明及特征如下表所示：BU15-P16+A10+2D/T 的短名称（示例）BaseUnit 特性模块宽度BU15宽度为15 mm 的BaseUnit信号连接P16●连接方式：直插式端子● I/O 模块端子数：如16 个连接到AUX 总线A0与AUX 总线无连接10n = AUX 端子数，如10 个电源母线2 2 个直插式端子（ L+，接地），用于通过 P1 和P2 供电或引出供电电压（请参见 D 和 B ）12● 2 个直插式端子（ L+ ，接地），用于通过 P1 和P2 供电或引出供电电压（请参见 D 和 B ）●2x5 个直插式附加端子图4通过AUX辅助接线端子实现3线制开关的连接AI 4 x I 2-, 4-wire ST（6ES7 134-6GD00-0BA1）使用了BU15-P16+A0+12D（6ES7193-6BP40-0DA1）作为BaseUnit即可实现如图5所示的供电方式，即4线制仪表的供电可以通过附加供电端子来完成。
ET 200SP基座单元（BaseUnit）使用入门•文献•涉及产品1 基座单元（BaseUnit）概述一个典型的ET 200SP分布式I/O站点的组成包括：接口模块，信号模块以及相应的基座单元，如图1所示。
基座单元（BaseUnit）是构成ET 200SP分布式I/O不可或缺的一部分，BaseUnit为ET 200SP模块提供电气和机械连接，所有的信号模板必须安装在相应的BaseUint上。
即BaseUnit是信号模块的基座。
BaseUint一方面将现场的电气信号接入到ET 200SP系统，同时还起到将电源电压馈入等其它用途。
图 1 ET200SP系统组成一个典型的BaseUnit如下图所示：图 2 BaseUnit及其接线端子2座单元（BaseUnit）分类BaseUnit根据功能不同可分为多种类型，包括A0，A1，B0，C0，D0等几大类。
A0：适用于数字量模块，通讯模块，以及部分模拟量模块；A1：带有置温度测量，适用于模拟量模块；BU类型D0●最高400 V AC●20mm 宽AI Energy Meter ST●6ES7...D0AI Energy Meter ST(6ES7134-6PA00-0BD0)BU20-P12+A0+0B(6ES7193-6BP00-0BD0)* 用于补偿热电偶的基准结温度在A0和A1类BaseUnit中，根据是否用于形成新的电位组，以及是否需要额外AUX（辅助接线端子）或附加供电端子，又可以分为多个类型。
根据订货号的不同，一个BaseUnit也可同时具有以上多个功能，如即可形成新电位组的又带AUX（辅助接线端子）功能。
综上所述，基座单元的分类可以总结如下：图 3 BaseUnit的分类一览BaseUnit各型号说明及特征如下表所示：BU15-P16+A10+2D/T 的短名称（示例）BaseUnit 特性模块宽度BU15宽度为15 mm 的BaseUnit信号连接P16●连接方式：直插式端子● I/O 模块端子数：如16 个连接到AUX 总线A0与AUX 总线无连接10n = AUX 端子数，如10 个电源母线2 2 个直插式端子（ L+，接地），用于通过 P1 和P2 供电或引出供电电压（请参见 D 和 B ）12● 2 个直插式端子（ L+ ，接地），用于通过 P1 和P2 供电或引出供电电压（请参见 D 和 B ）●2x5 个直插式附加端子图4通过AUX辅助接线端子实现3线制开关的连接AI 4 x I 2-, 4-wire ST（6ES7 134-6GD00-0BA1）使用了BU15-P16+A0+12D（6ES7193-6BP40-0DA1）作为BaseUnit即可实现如图5所示的供电方式，即4线制仪表的供电可以通过附加供电端子来完成。

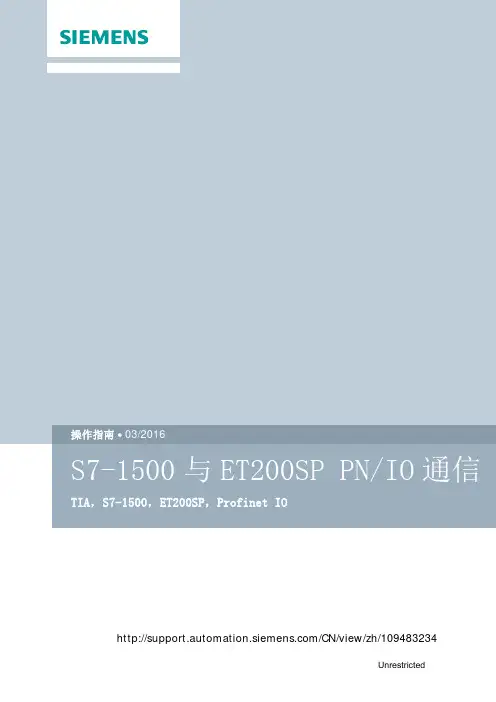

/CN/view/zh/109483234目录1.概述 (3)2.自动化解决方案 (3)2.1网络拓扑结构 (3)2.2硬件与软件需求 (3)3.组态配置 (4)3.1分配 IP地址 (4)3.2创建 PLC项目 (4)3.3下载组态到站点 (11)3.4分配从站的设备名 (14)4.Profinet通信状态检查 (16)1.概述SIMATIC S7- 1500 CPU集成了 PROFINET接口，该接口具备连接PROFINET总线的通信功能，可以通过组态与其它设备建立Profinet IO通信。
