FX—2DA模拟量输出模块

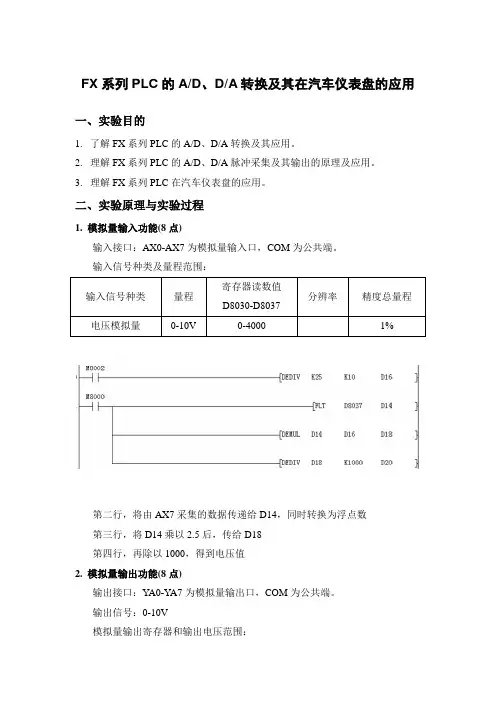

FX系列PLC的A/D、D/A转换及其在汽车仪表盘的应用一、实验目的1.了解FX系列PLC的A/D、D/A转换及其应用。

2.理解FX系列PLC的A/D、D/A脉冲采集及其输出的原理及应用。

3.理解FX系列PLC在汽车仪表盘的应用。

二、实验原理与实验过程1. 模拟量输入功能(8点)输入接口：AX0-AX7为模拟量输入口，COM为公共端。

输入信号种类及量程范围：输入信号种类量程寄存器读数值D8030-D8037分辨率精度总量程电压模拟量0-10V 0-4000 1%第二行，将由AX7采集的数据传递给D14，同时转换为浮点数第三行，将D14乘以2.5后，传给D18第四行，再除以1000，得到电压值2. 模拟量输出功能(8点)输出接口：YA0-YA7为模拟量输出口，COM为公共端。

输出信号：0-10V模拟量输出寄存器和输出电压范围：端口模拟量输出寄存器设定值范围输出电压范围分辨率启动触点YA0-YA3 D8080-D8083 0-1000 0-10V 10mV M8080设为ON YA4-YA7 D8084-D8087 0-1000 0-10V 10mV M8084设为ON M8080、M8084为10位模拟量输出功能的启动触点，设置为ON时，模拟量输出。

M8080为ON时，不能使用Y6的高速脉冲输出功能，也不能使用X0作为高速计数的输入。

M8084为ON时，不能使用Y7的高速脉冲输出功能。

例：由Y0输出，电压由触摸屏指定第一行，将指定的输出值D0（浮点型）扩大到100倍，存储到D2第二行，将D2转换为整型后，赋值给D8080寄存器第三行、第四行，将指定的浮点输出电压值由D4、D5显示第五行，关闭YA0输出。

3. FX系列PLC的脉冲采集高速计数端口X0、X3，X3端口对应C238计数器例：由X3端口采集脉冲输入，由C238计数器计脉冲个数第一行，启动后险情计数器C238第二行，清D30-D37内的值第三行，得到浮点数0.12，换算速度用（0.5内的平均转速）第四行，启动测速第五行，结束测速第六行，清计数器第七行，清D32-D37第八、九行，每0.5S启动一次，C238开始计数第十行，定时时间到后触发M101一次第十一行，将C238计数值存入D32第十二行，将D32中的值转换为浮点数存入D34第十三行，将D34乘以0.12（D30），存入D36第十四行，清计数器C2384. FX系列PLC脉冲输出脉冲输出指令的最高频率为20KHz，输出端口为Y0，Y1，Y6，Y7。

第8章可编程控制器的特殊功能模块1教学目的及要求通过教学，使学生了解模拟量处理模块和通信模块的功能及使用方2法。

348.1 模拟量处理模块及应用5FX2系列PLC模拟量输入/输出模块主要包括4模拟量输入模块FX-4AD，2模拟量输出6模块FX-2DA，2通道热电阻温度传感器模拟量输入模块FX-2DA-PT，4通道热电偶温度传7感器模拟量输入模块FX-4AD-TC等。

81. 模拟量输入模块FX-4AD的技术指标9FX-4AD为4通道12位A/D转换模块，是一种具有高精度的直接在扩展总线上的模拟10量输量单元。

FX-4AD的技术指标如表8-1所示。

11表8-1 FX-4AD技术指标1213142．模拟量输出模块FX-2DA的技术指标15FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。

FX-2DA 16是一种具有高精度的直接在扩展总线上的模拟量输出单元。

FX-2DA的技术指标如表8-2 所示。

1718表8-2 FX-2DA技术指标3. 模拟量输入输出模块使用 19 ① 模块的连接与编号20 如图8-1所示，接在FX 2基本单元右边扩展总线上的特殊功能模块（如模拟量输入模21 块FX-4AD 、模拟量输出模块FX-2DA 、温度传感器模拟量输入模块FX-2DA-PT 等），从最22 靠近基本单元的那一个开始顺次编号为0~7 号。

230号 1号 2号24 图8-1 功能模块连接25 ② 缓冲寄存器（BFM ）编号26 特殊功能模块FX-4AD 、FX-2DA 的缓冲寄存器BFM ，是FX-2DAtongPLC 基本单元进行27 数据通讯的区域，这一缓冲寄存器区由32个16位的寄存器组成，编号为BFM#0~#31。

28 a. FX-4AD 模块BFM 的分配表见表8-3。

29 表8-3 FX-4AD 模块BFM 分配表303132b. FX-2DA BFM 分配表如表8-4所示。

三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用......１．概述模拟量输入模块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。

输入的模拟信号经运算放大器放大后进行A/D转换，再经光电藕合器为PLC 提供一定位数的数字信号。

FX2N系列常用的PLC模拟量输入/输出模块如图所示。

此主题相关图片如下，点击图片看大图：模拟量输出模块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需求。

模拟信号输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。

2．模拟量输入/输出单元以三菱公司的F2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。

F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。

F2-6A模块与F1、F2系列PLC连接示意图如下：此主题相关图片如下，点击图片看大图：3．A/D转换、D/A转换1）模数转换（A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1 -5VDC等转化为计机可以处理的数字信号数模转换（D/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。

如：12位数字量（0-4095）→4-20 mA；2047对应的转换结果：12mA。

2）A/D转换（A/D、AI）的作用。

3）D/A转换（D/A、AO）的作用。

4．几种常见模拟量输入/输出模块简介：1）模拟量输入模块FX-4AD。

FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。

2）热电偶温度传感器模拟量输入模块FX-4AD-TC。

FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。

3）模拟量输出模块FX-2DA。

FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。

模拟量输入输出模块——三菱FX系列的特殊功能模块1（1）模拟量输入输出模块FX0N-3A 该模块具有2路模拟量输入（0～10V 直流或4～20mA直流）通道和1路模拟量输出通道。

其输入通道数字分辨率为8位，A/D的转换时间为100µs，在模拟与数字信号之间采用光电隔离，适用于FX 1N、FX2N、FX2NC子系列，占用8个I/O点。

（2）模拟量输入模块FX2N-2AD 该模块为2路电压输入（0～10V DC，0～5V DC）或电流输入（4～20mA DC），12位高精度分辨率，转换的速度为2.5ms /通道。

这个模块占用8个I/O点，适用于FX1N、FX2N、FX2NC子系列。

（3）模拟量输入模块FX2N-4AD 该模块有4个输入通道，其分辨率为12位。

可选择电流或电压输入，选择通过用户接线来实现。

可选为模拟值范围为±10VDC（分辨率位5mV）或4～20mA、-20～20mA（分辨率位20µA）。

转换的速度最高位6ms/通道。

FX2N-4AD占用8个I/O点。

（4）模拟量输出模块FX2N-2DA 该模块用于将12位的数字量转换成2点模拟输出。

输出的形式可为电压，也可为电流。

其选择取决于接线不同。

电压输出时，两个模拟输出通道输出信号为0～10V DC，0～5V DC；电流输出时为4～2 0mA DC。

分辨率为2.5mV（0～10V DC）和4µA（4～20mA）。

数字到模拟的转换特性可进行调整。

转换速度为4ms/通道。

本模块需占用8个I/O点。

适用于FX 1N、FX2N、FX2N子系列。

（5）模拟量输出模块FX2N-4DA 该模块有4个输出通道。

提供了12位高精度分辨率的数字输入。

转换速度为2.1ms/4通道，使用的通道数变化不会改变转换速度。

其他的性能与FX2N-2DA相似。

（6）模拟量输入模块FX2N-4AD-PT 该模块与PT100型温度传感器匹配，将来自四个箔温度传感器（PT100，3线，100Ω）的输入信号放大，并将数据转换成12位可读数据，存储在主机单元中。

三菱PLC模拟量输入输出模块的应用浅析摘要：本文介绍了可编程控制器（PLC）模拟量输入输出模块的基本应用，通过对FX2N-4AD模拟量输入模块和FX2N-2DA模拟量输出模块功能的简介，以及应用实例的分析，对PLC模拟量输入输出模块的应用作了一个基本的阐述。

关键词：PLC FX2N-4AD FX2N-2DA 模拟量引言：在电气控制中，存在大量的开关量，用PLC的基本单元就可以直接控制，但也常常要对一些模拟量（如压力、温度、速度等）进行控制。

PLC基本单元只能对数字量进行处理，而不能处理模拟量，如果要对模拟量进行处理，就要用特殊功能模拟量转换成数字量。

同样，PLC基本单元只能输出数字量，而大多数电气设备只能接收模拟量，所以还要把PLC输出的数字量转换成模拟量才能对电气设备进行控制，而这些则需要模拟量输出模块来完成。

1、FX2N-4AD模拟量输入模块FX2N-4AD模拟量输入模块是FX系列专用的模拟量输入模块。

该模块有4个输入通道，通道号分别为CH1、CH2、CH3和CH4。

输入通道用于将外部输入的模拟量信号转换成数字量信号，即称为A/D转换，其分辨率为12位。

FX2N-4AD模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0～#30。

数据缓冲寄存器内容，可以通过PLC的FROM 和TO指令来读、写。

2、FX2N-2DA模拟量输出模块FX2N-2DA模拟量输出模块是FX系列专用的模拟量输出模块。

该模块将12位的数字值转换成相应的模拟量输出。

FX2N-2DA有2路输出通道，通过输出端子变换，也可任意选择电压或电流输出状态。

电压输出时，输出信号范围为DC-10V～+10V，可接负载阻抗为1KΩ～1MΩ，分辨率为5mV，综合精度为0.1V；电流输出时，输出信号范围为DC+4mA～20mA，可接负载阻抗不大于250Ω，分辨率为20uA，综合精度为0.2mA。

FX2N-2DA模拟量输出模块有两个输出通道，可以接成电压输出，也可以接成电流输出形式，其数字量和模拟量的比例关系如图1所示。

fx2n-2da模拟量输出模块说手册【FX2N-2DA模拟量输出模块说明书】引言：FX2N-2DA模拟量输出模块是一种功能强大的数字式模拟量输出模块，可广泛应用于自动化控制系统中，用于控制和调节模拟量设备如变频器、伺服驱动器、压力传感器等。

本文将详细介绍FX2N-2DA模拟量输出模块的特点、技术参数、安装、接线、使用方法及注意事项等内容。

一、特点：1.具有2个独立的模拟量输出通道，可以独立设置输出电流或电压；2.支持4-20mA电流输出和0-10V电压输出两种模式；3.采用16位DA转换芯片，输出精度高；4.具有过流保护功能，当输出超过额定电流时会自动切断输出；5.采用模块化设计，与FX2N系列PLC直接连接，安装方便。

二、技术参数：1.电源电压：DC24V，允许范围：DC20.4V~DC26.4V；2.输出通道数量：2路；3.输出分辨率：16位；4.输出电流范围：4-20mA；5.输出电压范围：0-10V；6.输出精度：±0.1%；7.最大负载电阻：250Ω(电流输出模式)，10kΩ(电压输出模式)；8.工作温度：0~55℃；9.相对湿度：5~95%，无凝结。

三、安装与接线：1.安装方法：将FX2N-2DA模拟量输出模块插入FX2N系列PLC的模块插槽中，确保与PLC连接牢固；2.接线方法：根据需要选择电流输出或电压输出模式，接线时应注意电源极性和输出通道的连接顺序，避免插错或短路。

四、使用方法：1.网络参数设置：用户可以通过连接到FX2N系列PLC的编程口，使用特定的编程软件对FX2N-2DA模块进行参数设置；2.输出参数设置：用户可以设置输出通道的输出类型（电流或电压）、输出范围（4-20mA或0-10V）、输出精度等参数；3.电流输出调节：连接被控设备后，根据需要调节输出的电流范围，确保被控设备工作正常；4.电压输出调节：连接被控设备后，根据需要调节输出的电压范围，确保被控设备工作正常。

模拟量输入输出模块在水箱控制系统方面的应用......块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。

输入的模拟信号经运算放大/D转换，再经光电藕合器为PLC提供一定位数的数字信号。

FX2N系列常用的PLC模拟量输入/输出模块如图所图片如下，点击图片看大图：块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。

/输出单元2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。

F2-6A是三菱公司F1、F2系列PLC的扩展单元，输入、2通道输出的模拟量输入输出单元模块。

F2-6A模块与F1、F2系列PLC连接示意图如下：图片如下，点击图片看大图：/A转换A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1-5VDC等转化为计机可以处理的数字信/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。

如：12位数字量（0-409 2047对应的转换结果：12mA。

/D、AI）的作用。

/A、AO）的作用。

拟量输入/输出模块简介：模块FX-4AD。

FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输2-6A相比具有高精确度的输入模块。

传感器模拟量输入模块FX-4AD-TC。

FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。

模块FX-2DA。

FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。

FX-2DA是一种与F 高精确度的输出模块。

模拟量输入输出模块在水箱控制系统方面的应用图片如下，点击图片看大图：------------------------------师工作我最爱qq：973461415Email：liuguoxing4817170@2009/8/25 22:07:24 顶楼案]SAJ-8000G变能上的应用...师史贴子450| 加入好友料8/6(107) 下图为读取水箱温度的程序梯形图。

FX-2DA 模拟量输出模块点击: 256 发布日期：2007-7-26 13:20:58 进入论坛1. F X-2D A 概述FX-2DA 模拟量输出模块也是FX 系列专用的模拟量输出模块。

该模块将12位的数字值转换成相应的模拟量输出。

FX-2DA 有2路输出通道，通过输出端子变换，也可任意选择电压或电流输出状态。

电压输出时，输出信号范围为DC -10~+10V ，可接负载阻抗为1kΩ~1MΩ，分辨率为5mV ，综合精度 0.1V ；电流输出时，输出信号范围为DC +4~+20mA ，可接负载阻抗不大于250Ω，分辨率为20μA ，综合精度0.2mA 。

FX-2DA 模拟量模块的工作电源为DC24V ，模拟量与数字量之间采用光电隔离技术。

FX -2AD 模拟量模块的2个输出通道，要占用基本单元的8个映像表，即在软件上占8个I/O 点数，在计算P LC 的I/O 时可以将这8个点作为P LC 的输出点来计算。

2. F X -2DA 的接线FX-2DA 的接线如图6-30所示，图中模拟输出信号采用双绞屏蔽电缆与外部执行机构连接，电缆应远离电源线或其它可能产生电气干扰的导线。

当电压输出有波动或存在大量噪声干扰时，可以接一个0.1μF~0.47μF （25V ）的电容。

对于是电压输出，应将端子I+和VI-连接。

FX2N -2DA 接地端与PLC 主单元接地端连接。

图6-30 FX-2DA 的接线图1. F X-2DA 的缓冲寄存器（BF M ）分配FX-2DA 模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM ＃0~＃31，其内容与作用如表6-2所示。

数据缓冲寄存器区内容可以通过PLC 的 FRO M 和 TO 指令来读、写。

表6-2 FX-2DA 缓冲寄存器（BF M ）的分配BFM 编号 内容 备注#0通道初始化，用2位十六位数字H××表示，2位数字从右至左分别控制CH1、CH2两个通道每位数字取值范围为0、1，其含义如下：0表示输出范围为-10V~+10Vl 表示输入范围为+4mA~+20mA#1 通道1存放输出数据#2 通道2#3~#4 保留#5输出保持与复位缺省值为H00 H00表示CH2保持、CH1保持H01表示CH2保持、CH1复位H10表示CH2复位、CH1保持Hll表示CH2复位、CH1复位#6~#15 保留#16 输出数据的当前值8位数据存于b7~b0#17 转换通道设置将b0由1变成0，CH2的D/A转换开始将b1由1变成0，CH1的D/A转换开始将b2由1变成0，D/A转换的低8位数据保持#18~#19 保留#20 复位到缺省值和预设值缺省值为0；设为1时，所有设置将复位缺省值#21 禁止调整偏置和增益值b1、b0位设为1、0时，禁止；b1、b0位设为0、1时，允许（缺省值）#22 偏置、增益调整通道设置b3与b2、b1与b0分别表示调整CH2、CH1的增益与偏置值#23 偏置值设置缺省值为0000，单位为mV或μA#24 增益值设置缺省值为5000，单位为mV或μA#25~#28 保留#29 错误信息表示本模块的出错类型#30 识别码（K3010）固定为K3010，可用FROM读出识别码来确认此模块#31 禁用4. F X-2DA偏置与增益的调整FX-2DA出厂时偏置值和增益值已经设置成：数字值为0到4000，电压输出为0到10V。
