模拟量模块使用说明产品型号列表与外观尺寸2指示灯说明2电源规格3产品环境规格3模拟量输入（AI）规格3模拟量输出（AQ）规格3模拟量输入(AI)的接线图4模拟量输出(AQ)的接线图4端子配线4模块参数表（CR号即对应的Modbus寄存器地址）4路模拟量模块参数表5 8路模拟量模块参数表5扩展模块的安装7模拟量模块应用实例模块通过主机并口扩展8模块做远程IO使用10厦门海为科技有限公司模拟量模块使用说明一、产品型号列表与外观尺寸带以太网型号功率(24VDC)带以太网型号功率(220VAC)型号功率(24VDC)型号功率(220VAC)外形尺寸S04AI 0.07A S04AI27W 70×95×82mm S04AO 0.15A S04AO28.8W S04XA 0.1A S04XA27.8W S08AI-e 0.11A S08AI2-e 7.9W S08AI 0.08A S08AI27.3W 93×95×82mmS08AO-e 0.25A S08AO2-e 12.4W S08AO 0.22A S08AO211.8W S08XA-e 0.18A S08XA2-e 10.4WS08XA0.15AS08XA29.8W84.593.061.570.00084.035.095.03.001314151211S08AI12345678910二、指示灯说明1、PWR ：电源指示灯。
绿色，常亮-电源正常；不亮-电源异常。
2、LINK ：多状态指示灯。
三色（红色、黄色、绿色），如下表：参考处理方式模块总线状态LINK 指示灯状态正常模块无通讯不亮主机已识别模块且无通讯绿色常亮串口或并口在通讯绿色抖动：指示灯亮30ms 灭30ms 并行总线供电不足，需接外供电源无并口或串口通讯黄色闪烁：指示灯亮0.5s 灭0.5s有并口或串口通讯黄色暗和抖动交替：指示灯灭0.5s 抖动0.5s固件升级失败，重新升级模块固件无并口或串口通讯红色闪烁：指示灯亮0.5s 灭0.5s有并口或串口通讯红色暗和抖动交替：指示灯灭0.5s 抖动0.5s硬件故障，需返厂维修无并口或串口通讯红色常亮有并口或串口通讯红色快速抖动：指示灯亮30ms 灭30ms1.固定孔8.可拆卸端子2.可拆卸端子螺丝9.模拟量输入通道指示灯3.端子定义10.RS485通讯口4.模块扩展口11.PWR 电源指示灯、LINK 模块通讯指示灯5.拨码开关（4通道模块没有拨码开关）12.模块扩展口6.外部供电端子（DC24V 和AC220V ，一般由主机供电即可）13.模块端子透明盖7.导轨卡扣14.模块铭牌15.35mm DIN 导轨3、RJ45以太网指示灯：以太网指示灯有两个分为LED1、LED2，如右图所示：LED1颜色LED1状态黄色长亮TCP模块与外部通讯速率为100Mpbs不亮TCP模块与外部通讯速率为10MpbsLED2颜色LED2状态绿色长亮TCP与外部设备通讯正常绿色闪烁TCP与外部设备通讯正常，闪烁频率表示数据传输速度不亮与外部设备通讯异常或者模块本身工作异常三、电源规格项目DC直流电源AC交流电源输入电压24VDC-15%~+20%100~240VAC电源频率——50~60Hz瞬间电涌MAX20A1.5ms@24VDC MAX20A1.5ms@220VAC允许瞬间断电时间10ms以内20ms以内@220VAC电源保险丝0.3A，250V2A，250V24V输出(输入及外设用)无24V，-15%~+15%，200mA(最大)隔离方式无电气隔离变压器/光电隔离，1500VAC/1分钟电源保护直流输入电源极性反接、过压保护DC24V输出过流保护四、产品环境规格项目环境规格温度/湿度工作温度：0~+55℃储存温度：-25~+70℃湿度：5~95%RH，无凝露抗振动能力10~57Hz振幅0.075mm，57Hz~150Hz加速度1G，X、Y、Z三轴方向各10次抗冲击能力15G，持续11ms，X、Y、Z三轴方向各6次抗干扰能力DC EFT：±2500V，浪涌：±1000V耐压能力AC端子对地线端子间1500VAC，1分钟DC端子对地线端子间500VAC，1分钟绝缘阻抗AC端子对地线端子间500VDC，5MΩ以上(所有输入/输出点对地间500VDC)使用环境防尘、防潮、防腐蚀、免受电击及外力冲击等环境五、模拟量输入（AI）规格项目电压输入电流输入输入范围-10V~+10V0V~+10V0V~+5V1V~+5V0~20mA4~20mA解析度5mV 2.5mV 1.25mV 1.25mV5μA输入阻抗6MΩ250Ω最大输入范围±13V±30mA 输入指示LED灯亮指示正常，灭指示外部断开响应时间5ms/4通道数位输入范围12位，码值范围：0~32000（H系列模块16位A/D转换）测量精度0.2%F.S电源输入主机为内部供电，扩展模块由外部供电24VDC±10%5VA隔离方式光电隔离，通道间无隔离，模拟与数字光电隔离电源消耗24VDC±20%，100mA（最大）六、模拟量输出（AQ）规格项目电压型输出电流型输出输出范围-10V~+10V0V~+10V0V~+5V1V~+5V0~20mA4~20mA 解析度5mV 2.5mV 1.25mV 1.25mV5μA5μA 外部负载阻抗1KΩ@10V≥500Ω@10V≤500Ω输出指示LED灯亮指示正常驱动能力10mA响应时间3ms数位输入范围12位，码值范围：0~32000（H系列模块16位D/A转换）测量精度0.2%F.S电源输入主机为内部供电，扩展模块由外部供电24VDC±10%5VA隔离方式光电隔离，通道间无隔离，模拟与数字光电隔离电源消耗24VDC±20%，100mA（最大）七、模拟量输入(AI)的接线图八、模拟量输出(AQ)的接线图九、端子配线AI0V AI0G AI1IGNDAI1V AI1GB-AI2IAI3IAI2VAI3VAI2GAI3GAI0IA+AQ0V AQ0G AQ1IGNDAQ1V AQ1GB-AQ2IAQ3IAQ2VAQ3VAQ2GAQ3GAQ0IA+AI0V AI0G AI1IGNDAI1V AI1GB-AQ0IAQ1IAQ0VAQ1VAQ0GAQ1GAI0IA+AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VA+AI4IAI6IAI4VAI6VAI4G AI5IAI7V AI7GAI1IB-AI1G AI3GAI7IAI5V AI5GAI6GAQ1VAQ0IAQ2IAQ0VAQ2VAQ0GAQ2G AQ3IGNDAQ3VA+AQ4IAQ6IAQ4VAQ6VAQ4G AQ5IAQ7V AQ7GAQ1IB-AQ1G AQ3GAQ7IAQ5V AQ5GAQ6GS04AIS04AOS04XAS08AI(-e)S08AO(-e)A+AQ0IAQ2IAQ0VAQ2VAQ0G AQ1IAQ3V AQ3GB-AQ3IAQ1V AQ1GAQ2GS08XA(-e)AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VAI1I AI1G AI3GAI0V AI0G AI1IGNDAI1V AI1GB-AI2IAI3IAI2VAI3VAI2GAI3GAI0IA+AQ0V AQ0G AQ1IGNDAQ1V AQ1GB-AQ2IAQ3IAQ2VAQ3VAQ2GAQ3GAQ0IA+AI0V AI0G AI1IGNDAI1V AI1GB-AQ0IAQ1IAQ0VAQ1VAQ0GAQ1GAI0IA+S04AI2S04AO2S04XA2AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VA+AI4IAI6IAI4VAI6VAI4G AI5IAI7V AI7GAI1IB-AI1G AI3GAI7IAI5V AI5GAI6GAQ1VAQ0IAQ2IAQ0VAQ2VAQ0GAQ2G AQ3IGNDAQ3VA+AQ4IAQ6IAQ4VAQ6VAQ4G AQ5IAQ7V AQ7GAQ1IB-AQ1G AQ3GAQ7IAQ5V AQ5GAQ6GS08AI2(-e)S08AO2(-e)A+AQ0IAQ2IAQ0VAQ2VAQ0G AQ1IAQ3V AQ3GB-AQ3IAQ1V AQ1GAQ2GS08XA2(-e)AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VAI1I AI1G AI3GDCINDCINDCINACINACINACINDCINACINACINDCINDCINACIN+ 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mARS485RS485RS485RS485RS485RS485RS485RS485RS485RS485RS485RS485 + 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mANL NLNLNL NLNL+ 24V IN -+ 24V IN -+ 24V IN -+ 24V IN -+ 24V IN -+ 24V IN -十、模块参数表（CR号即对应的Modbus寄存器地址）4路模拟量模块参数表注：CR号就是对应的Modbus寄存器地址，灰色为只读，白色为可读写。

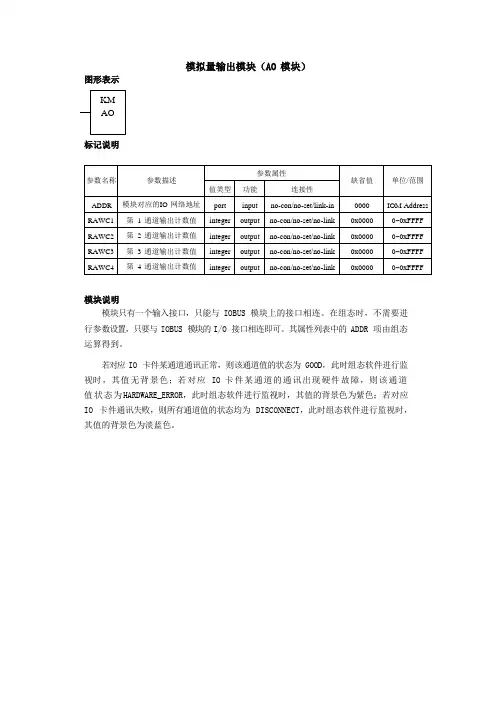

模拟量输出模块（AO 模块）
图形表示
标记说明
模块说明
模块只有一个输入接口，只能与 IOBUS 模块上的接口相连。
在组态时，不需要进行参数设置，只要与 IOBUS 模块的 I/O 接口相连即可。
其属性列表中的 ADDR 项由组态运算得到。
若对应 IO 卡件某通道通讯正常，则该通道值的状态为 GOOD，此时组态软件进行监视时，其值无背景色；若对应 IO 卡件某通道的通讯出现硬件故障，则该通道值状态为HARDWARE_ERROR，此时组态软件进行监视时，其值的背景色为紫色；若对应IO 卡件通讯失败，则所有通道值的状态均为DISCONNECT，此时组态软件进行监视时，其值的背景色为淡蓝色。
RTU-EN01Modbus TCP远程I/O通讯模块操作手册DVP-0213910-01Modbus TCP 远程I/O 通讯模块 RTU-EN01DVP-PLC操作手册 1注意事项3 此操作手册提供功能规格、安装、基本操作与设定内容的介绍。
3 本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击/冲击意外的外壳配线箱内。
另必须具备保护措施 (如：特殊的工具或钥匙才可打开) ，防止非维护人员操作或意外冲击本体，造成危险及损坏，且请勿在上电时触摸任何端子。
3 请务必仔细阅读使用手册，并依照手册指示进行操作，以免造成产品受损，或导致人员受伤。
目录1 RTU-EN01简介 (3)1.1功能介绍......................................................................................................................................3 1.2功能规格......................................................................................................................................3 2 产品外观及各部介绍 (5)2.1外观尺寸......................................................................................................................................5 2.2各部介绍......................................................................................................................................5 2.3指示灯说明..................................................................................................................................6 2.4RUN/STOP 开关..........................................................................................................................6 2.5RJ-45接脚定义...........................................................................................................................6 2.6RS-232接脚定义.........................................................................................................................6 2.7 RS-485接脚定义. (6)3 安装及配线 (7)3.1安装RTU-EN01与Slim I/O 模块................................................................................................7 3.2安装RTU-EN01及其Slim I/O 模块于导轨..................................................................................7 3.3 连接网络.. (7)4 RTU-EN01寄存器与继电器 (8)4.1基本寄存器BR (Basic Register)一览表.......................................................................................8 4.2控制寄存器BR 内容说明.............................................................................................................9 4.3外部输入继电器RX...................................................................................................................12 4.4外部输出继电器RY...................................................................................................................12 4.5I/O 模块控制寄存器RCR...........................................................................................................13 4.6定时器(Timer) – T 字节装置(WORD)与有效位(BIT)..................................................................13 4.7计数器(Counter) – C 字节装置(WORD)与有效位(BIT)..............................................................14 4.8 万年历R (BIT) (15)5 MODBUS 通讯标准 (15)Modbus TCP 远程I/O 通讯模块 RTU-EN01DVP-PLC 操作手册2 5.1支持的Function Code...............................................................................................................15 5.2支持的Exception Code.............................................................................................................16 5.3组件类型及组件地址.................................................................................................................16 6 软件设定 (16)6.1DCISoft 通讯设定及搜寻通讯模块.............................................................................................16 6.2记录IP 地址..............................................................................................................................19 6.3基本设定...................................................................................................................................19 6.4网络设定...................................................................................................................................21 6.5时间设定功能............................................................................................................................23 6.6IP 过滤......................................................................................................................................24 6.7Smart PLC 设定 – IF-THEN.....................................................................................................24 6.8Smart PLC 设定 – 定时器........................................................................................................25 6.9 Smart PLC 设定 – 计数器.. (26)6.10 Smart PLC 设定 – 万年历 (27)6.11 模拟量输入/输出模块 (28)6.12 I/O 监视功能设定表 (30)6.13 Gateway 功能设定表 (31)6.14 虚拟串行端口 (34)6.15 安全设定 (36)6.16 回归出厂设定值 (37)6.17 Web 功能 (38)7 应用范例 – DCISOFT (43)7.1Smart PLC – IF-THEN..............................................................................................................43 7.2Smart PLC – 定时器................................................................................................................45 7.3Smart PLC – 计数器................................................................................................................46 7.4Smart PLC – 万年历................................................................................................................47 7.5 虚拟串行端口应用 (48)Microsoft® 和 Windows Internet Explorer® 为 Microsoft Corporation 于美国与其它国家的注册商标或商标。

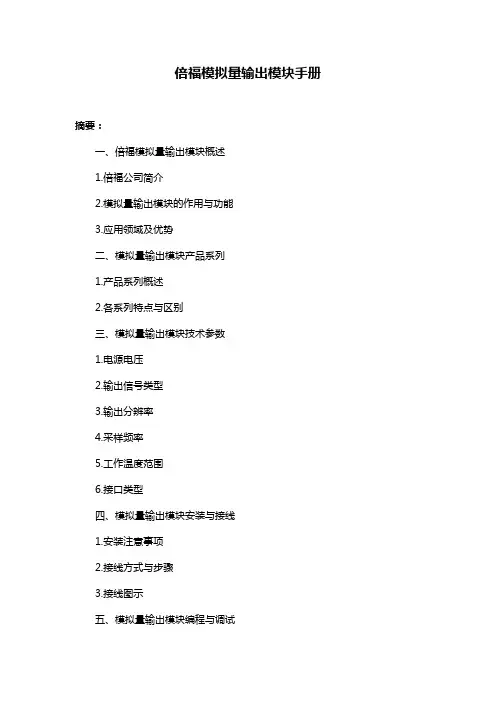

倍福模拟量输出模块手册摘要：一、倍福模拟量输出模块概述1.倍福公司简介2.模拟量输出模块的作用与功能3.应用领域及优势二、模拟量输出模块产品系列1.产品系列概述2.各系列特点与区别三、模拟量输出模块技术参数1.电源电压2.输出信号类型3.输出分辨率4.采样频率5.工作温度范围6.接口类型四、模拟量输出模块安装与接线1.安装注意事项2.接线方式与步骤3.接线图示五、模拟量输出模块编程与调试1.编程环境与工具2.编程步骤与方法3.调试流程与技巧六、模拟量输出模块的维护与故障排除1.日常维护建议2.常见故障原因分析3.故障排除方法与步骤正文：【倍福模拟量输出模块概述】倍福公司作为一家全球领先的工业自动化技术供应商，以其高品质的产品和解决方案在业界享有盛誉。
模拟量输出模块是倍福公司产品线中非常重要的一部分，主要用于将各种模拟量信号转换为标准的模拟电压或电流信号输出，以满足工业现场各种控制系统的需求。
该模块具有高精度、高稳定性、抗干扰能力强等优点，广泛应用于工业自动化、能源、交通、医疗等领域。
【模拟量输出模块产品系列】倍福模拟量输出模块产品系列丰富多样，涵盖了各种不同类型和规格。
其中，根据输出信号类型、分辨率和接口类型的不同，可以分为多个系列。
例如，根据输出信号类型，可以分为电压输出模块和电流输出模块；根据输出分辨率，可以分为12 位、16 位和24 位等不同规格；根据接口类型，可以分为模拟量输出模块、数字量输出模块和开关量输出模块等。
这些系列产品可以满足不同应用场景和需求。
【模拟量输出模块技术参数】倍福模拟量输出模块具有以下技术参数：1.电源电压：通常为100-240V AC 或24V DC；2.输出信号类型：包括电压输出和电流输出；3.输出分辨率：根据不同系列和规格，分辨率可分为12 位、16 位和24 位；4.采样频率：根据不同系列和规格，采样频率范围为1-100kHz；5.工作温度范围：通常为-40℃至+70℃；6.接口类型：包括模拟量输出模块、数字量输出模块和开关量输出模块等。

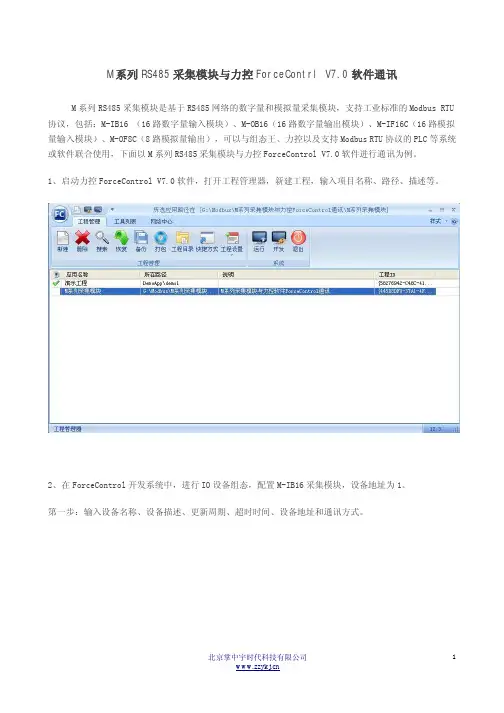

M系列RS485采集模块与力控ForceContrl V7.0软件通讯M系列RS485采集模块是基于RS485网络的数字量和模拟量采集模块，支持工业标准的Modbus RTU 协议，包括：M-IB16 （16路数字量输入模块）、M-OB16（16路数字量输出模块）、M-IF16C（16路模拟量输入模块）、M-OF8C（8路模拟量输出），可以与组态王、力控以及支持Modbus RTU协议的PLC等系统或软件联合使用，下面以M系列RS485采集模块与力控ForceControl V7.0软件进行通讯为例。
1、启动力控ForceControl V7.0软件，打开工程管理器，新建工程，输入项目名称、路径、描述等。
2、在ForceControl开发系统中，进行IO设备组态，配置M-IB16采集模块，设备地址为1。
第一步：输入设备名称、设备描述、更新周期、超时时间、设备地址和通讯方式。
第二步：输入串口号、波特率、数据位、停止位、奇偶校验。
第三步：设置保持寄存器写操作、线圈等参数，默认即可。
3、同上，配置M-OB16采集模块，设备地址为2。
4、在力控ForceControl软件数据库组态中定义变量，输入变量名、连接I/O设备、连接项。
M-IB16的16路数字量输入I0~I15分别对应到寄存器100001~100016，通过02号功能码进行读取：M-OB16的16路数字量输出Q0~Q15分别对应寄存器000001~000016，通过05号功能码进行写入操作：5、在IOManager窗口，通过已建设备进行设备测试。
IOTester窗口可以监测到M-IB16的数字量输入I0和I1为1：通过设置数据窗口，将Q0的值写入1，可以给M-OB16的第1个输出点置1：6、在力控ForceControl中进行画面设计。
运行画面，M-IB16的数字输入I0为1时，可以看到指示灯红黄闪烁：。

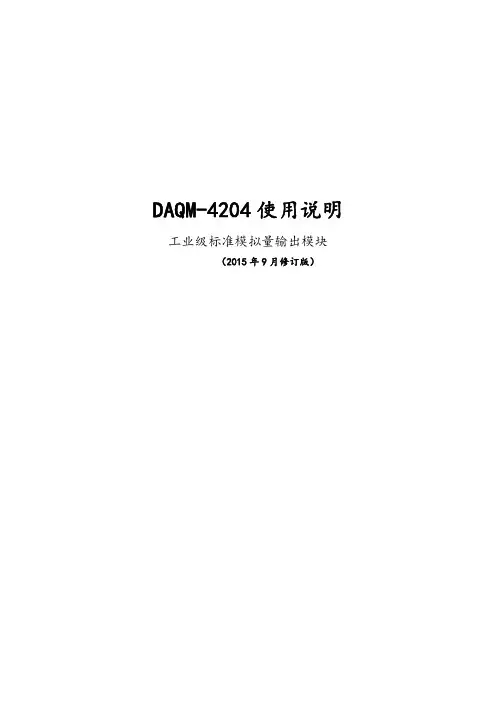

DAQM-4204使用说明 工业级标准模拟量输出模块（2015年9月修订版）第一章产品功能信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。
数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理中必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用。
我公司推出的DAQM-4204综合了国内外众多同类产品的优点，以其稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。
第一节、功能概述DAQM-4204是一款工业级标准模拟量输出产品，支持0~20mA、0-5V的量程4通道或6通道输出。
RS485通讯接口光电隔离，应用层采用标准MODBUS-RTU协议，符合工业标准，适用于各种工业场合及自动化系统。
方便与上位机通讯，可实现快速组网，构建监测系统。
适用于各种工业场合及自动化系统。
第二节、技术参数技术参数描述工作电压 15-30VDC输出量程 0~20mA、0-5V；（用户可配置）输出频率 100Hz分辨率 12位输出通道可选4通道或6通道精度等级±2‰电流输出负载阻抗电流输出时最大 500Ω；压输出时最小 125Ω；通信接口光电隔离，RS485通讯接口通信协议默认为标准Modbus-RTU协议，支持8位数据、1位停止位、无/奇/偶校验三种数据格式零点漂移±0.2uA/℃温度系数±25ppm/℃通讯波特率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps 通信距离 RS485通讯距离＜1.2KM产品稳定性采用高品质原装进口芯片，内置看门狗，运行可靠稳定保护等级电源接口极性保护，输出通道光电隔离，DA输出接口及通讯口+/-15KV ESD保护，隔离电压2500Vrms 500DC连续，防雷击，浪涌保护功率消耗 <2000mW重量不含包装约0.3Kg使用环境温度（0℃～ +75℃），湿度（0 ～ 85%（不结露））安装方式标准35mm U形导轨安装第三节、产品出厂默认设置1、为方便客户使用，产品统一出厂设置参数：●设备地址：1；●波特率：9600bps;●MODBUS-RTU的数据通讯格式：8位数据位，1位停止位，无奇偶校验位；●通道量程：每个通道量程均设置为0-20mA2、恢复出厂参数●设备恢复的出厂参数包括：设备地址，波特率，数据通讯格式；●恢复出厂参数操作方法：在使用过程中，有时会遇到，不清楚设备设置的当前参数为多少而导致PC机不能与本设备通讯的情况。
