模拟量的输入输出原理

模拟量的实现原理有哪些模拟量的实现原理有以下几种：1. 电阻分压法：电阻分压法是一种常见的模拟量实现方法，它通过调整不同电阻的连接方式，使电流或电压在不同电阻间产生不同的分压，从而实现模拟量的传输。

当电流通过电阻分压电路时，根据欧姆定律，电流在电阻上产生的电压与电阻的比例成正比。

通过改变电阻的取值和连接方式，可以实现不同范围和精度的模拟量传输。

2. 电流环路法：电流环路法是一种基于电流传输的模拟量实现方法，它利用电流的大小和方向来表示模拟量。

通常使用一个电流环路作为传输介质，通过改变输入电流的大小和方向，来实现模拟量的控制和传输。

电流环路法的优点是传输距离远，抗干扰能力强，适用于工业自动化领域。

3. 电压-电流转换法：电压-电流转换法是一种常用的模拟量实现方法，它通过电阻、电容、二极管等元件的组合，将输入的电压信号转换为相应的电流信号。

通过改变电阻、电容或二极管的参数，可以实现不同范围和精度的模拟量传输。

4. 数字-模拟转换器（DAC）：数字-模拟转换器是将数字信号转换为模拟信号的装置，它是模拟量实现的重要组成部分。

DAC通过将数字信号转换为模拟电压或电流输出，实现模拟量的传输。

基本原理是将二进制数字信号转换为相应的模拟电压或电流输出，输出的电压或电流与输入的数字信号成正比。

5. 模拟-数字转换器（ADC）：模拟-数字转换器是将模拟信号转换为数字信号的装置，它用于将传感器等模拟量输入转换为数字信号进行处理。

ADC通常包括采样、量化和编码等环节，通过将模拟信号的幅值转换为数字形式的数据，实现模拟量的数字化。

以上是一些常见的模拟量实现原理，每种原理都有适用于不同应用场景的优缺点。

模拟量的实现原理多种多样，工程师可以根据具体的需求和条件选择合适的实现方法，实现模拟量的传输和控制。

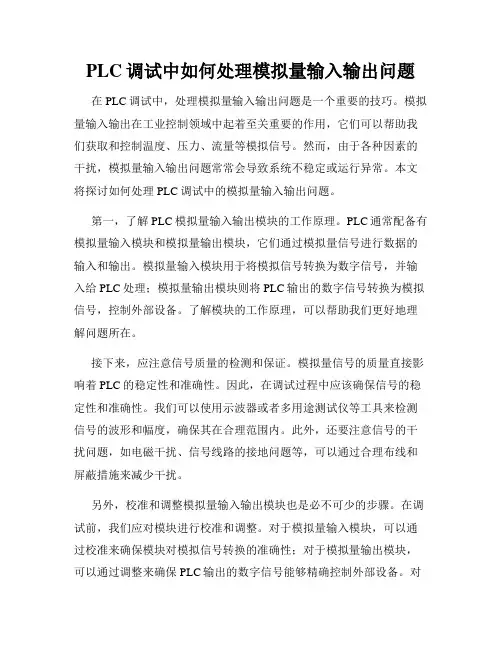

PLC调试中如何处理模拟量输入输出问题在PLC调试中，处理模拟量输入输出问题是一个重要的技巧。

模拟量输入输出在工业控制领域中起着至关重要的作用，它们可以帮助我们获取和控制温度、压力、流量等模拟信号。

然而，由于各种因素的干扰，模拟量输入输出问题常常会导致系统不稳定或运行异常。

本文将探讨如何处理PLC调试中的模拟量输入输出问题。

第一，了解PLC模拟量输入输出模块的工作原理。

PLC通常配备有模拟量输入模块和模拟量输出模块，它们通过模拟量信号进行数据的输入和输出。

模拟量输入模块用于将模拟信号转换为数字信号，并输入给PLC处理；模拟量输出模块则将PLC输出的数字信号转换为模拟信号，控制外部设备。

了解模块的工作原理，可以帮助我们更好地理解问题所在。

接下来，应注意信号质量的检测和保证。

模拟量信号的质量直接影响着PLC的稳定性和准确性。

因此，在调试过程中应该确保信号的稳定性和准确性。

我们可以使用示波器或者多用途测试仪等工具来检测信号的波形和幅度，确保其在合理范围内。

此外，还要注意信号的干扰问题，如电磁干扰、信号线路的接地问题等，可以通过合理布线和屏蔽措施来减少干扰。

另外，校准和调整模拟量输入输出模块也是必不可少的步骤。

在调试前，我们应对模块进行校准和调整。

对于模拟量输入模块，可以通过校准来确保模块对模拟信号转换的准确性；对于模拟量输出模块，可以通过调整来确保PLC输出的数字信号能够精确控制外部设备。

对于不同的模块，校准和调整的方法和步骤可能会有所不同，我们可以参考相关的技术手册或联系供应商来获取具体步骤。

此外，合理配置采样频率和分辨率也是处理模拟量输入输出问题的关键。

采样频率指的是PLC对模拟信号进行采样的频率，分辨率指的是PLC将模拟信号转换为数字信号的精度。

在调试中，应根据具体的应用需求来合理配置采样频率和分辨率。

如果采样频率过低或者分辨率过低，可能会导致数据丢失或者精度不高；如果采样频率过高或者分辨率过高，可能会增加系统的负荷和成本。

plc模拟量模块工作原理
PLC模拟量模块工作原理
PLC模拟量模块是一种用于获取、改变或测量模拟量信号的模块。

它们具有输入量和输出量两个部分，可以实现与内部信号的相互联系。

模拟量模块的输入量可以通过不同类型的接口（比如标准接口，模拟调节器，磁阻式开关，接收机等）接收电流或电压，以及其他形式的外部信号，比如温度传感器、传感器等。

一般来说，输入量的格式有：电流、电压、编码器、模拟量、数字和其他格式，根据不同的格式，可以将输入量转换成PLC能够识别的格式。

模拟量模块的输出量主要是交叉点继电器（XR），它可以将模拟
量改变成PLC能够识别的格式，从而控制外部设备的运行。

PLC模拟量模块的采样和滤波也是一个重要部分。

它可以帮助模块过滤掉杂散的信号，并把输入信号降低到接受阈值以下。

模块的采样和滤波功能也可以帮助模块过滤掉外界干扰，从而确保获取的信号的精度和稳定性。

此外，PLC模拟量模块还可以采用不同的参数设置，比如增益、阻尼等。

可以根据不同信号的特性调整参数，以获取最佳的结果。

总的来说，PLC模拟量模块可以与不同类型的外部信号连接，通过采样和滤波技术，可以将输入信号转换为PLC能够识别的格式，进而控制外部设备的运行状态，是一种非常有用的模块。

- 1 -。

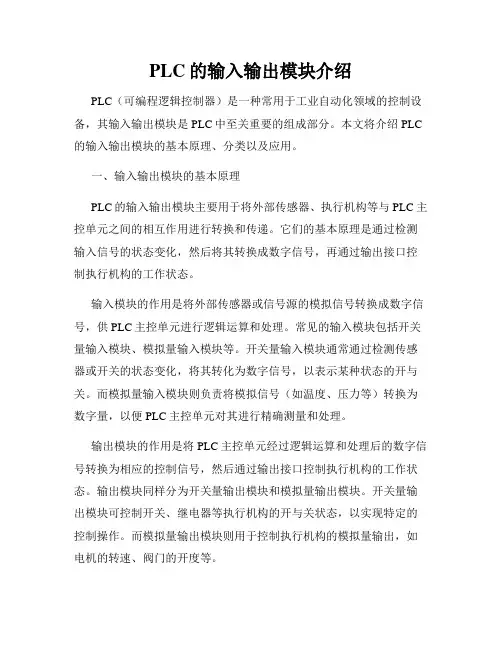

PLC的输入输出模块介绍PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，其输入输出模块是PLC中至关重要的组成部分。

本文将介绍PLC 的输入输出模块的基本原理、分类以及应用。

一、输入输出模块的基本原理PLC的输入输出模块主要用于将外部传感器、执行机构等与PLC主控单元之间的相互作用进行转换和传递。

它们的基本原理是通过检测输入信号的状态变化，然后将其转换成数字信号，再通过输出接口控制执行机构的工作状态。

输入模块的作用是将外部传感器或信号源的模拟信号转换成数字信号，供PLC主控单元进行逻辑运算和处理。

常见的输入模块包括开关量输入模块、模拟量输入模块等。

开关量输入模块通常通过检测传感器或开关的状态变化，将其转化为数字信号，以表示某种状态的开与关。

而模拟量输入模块则负责将模拟信号（如温度、压力等）转换为数字量，以便PLC主控单元对其进行精确测量和处理。

输出模块的作用是将PLC主控单元经过逻辑运算和处理后的数字信号转换为相应的控制信号，然后通过输出接口控制执行机构的工作状态。

输出模块同样分为开关量输出模块和模拟量输出模块。

开关量输出模块可控制开关、继电器等执行机构的开与关状态，以实现特定的控制操作。

而模拟量输出模块则用于控制执行机构的模拟量输出，如电机的转速、阀门的开度等。

二、输入输出模块的分类根据不同的功能和特点，输入输出模块可以分为以下几类：1. 开关量输入输出模块：主要用于检测和控制开关量信号，如传感器、按钮、限位开关等。

它们通常具有高速、高稳定性和抗干扰能力强的特点，适用于对控制信号要求较高的场合。

2. 模拟量输入输出模块：主要用于检测和控制模拟量信号，如温度、压力、流量等。

它们可以将模拟量信号转换为数字量，并具备较高的精度和灵活性，适用于对精确测量和控制要求较高的场合。

3. 专用输入输出模块：根据不同的应用领域和需求，PLC也提供了一些专用的输入输出模块，如高速计数器、脉冲输出模块等。

模拟量模块工作原理
模拟量模块是一种电子器件，用于将模拟信号转换为数字信号。

它通常由模拟输入端口、模数转换器和数字输出端口组成。

模拟量模块首先接收模拟信号通过模拟输入端口。

模拟信号可以是电压、电流或其他连续变化的物理量。

该模块会将输入信号进行放大、滤波等处理，以确保输入信号的稳定性和准确性。

然后，模拟量模块会使用模数转换器将模拟信号转换为数字信号。

模数转换器使用采样和量化技术，以一定的时间间隔对模拟信号进行采样，并将采样值转换成相应的数字表示。

转换后的数字信号可以更方便地进行数字信号处理或传输。

最后，模拟量模块将转换后的数字信号通过数字输出端口输出。

这样，其他数字设备可以接收和处理这个数字信号，而不需要重新进行模拟信号的转换。

总体来说，模拟量模块的工作原理主要包括模拟输入信号的采集和处理、模拟信号到数字信号的转换、以及数字信号的输出。

通过这些过程，模拟量模块能够实现模拟信号的数字化和传输，以满足不同应用领域对信号处理和控制的需求。

两种最常用的PCL输入输出方式：开关量和模拟量开关量和模拟量是大家学习PLC初期使用最多的两种输入输出方式。

什么是开关量？什么是模拟量？这个问题必须弄清楚。

图1是一个典型能输出开关量信号的器件。

压力高时C和B两个触点闭合接通，输出压力高信号，压力低时C和A两个触点闭合接通输出压力低信号。

有了这样的信号就实现把就地的压力信号，远传到远处的电气控制柜去参与自动远程控制了，其中C和B是一个开关量，C和A也是一个开关量。

所以一个开关触点就是一个开关量，它的特性是同一时刻要么接通要么断开。

接通就是1，代表有有信号，断开就是0，代表没有信号。

这就是所谓的开关量信号。

压力表虽然能把压力信号传到远处，但它传输的只是有无压力这样的信号，无法知道实时压力值到底是多少。

图2中的器件叫压力变送器。

压力变送器的内部就是一块电路板，电路板连接着一个压力传感器F。

它的工作原理是压力传感器F把检测到的压力传到电路板的C，检测信号进入电路板后，通过电路板的转换与计算，把这个压力信号转换成一个电流信号由A和B这两个点输出。

图中右边就是转换过程的示意图，它可以把一个0-10kpa的压力信号转换成一个4-20mA的电流信号，由A和B这两个点输出。

这时我们就说A和B这两个点输出的就是一个模拟量信号。

模拟量信号的特点是它的值是在一个数值范围内是连续可变的。

下面看一下模拟量信号是如何进行远距传输的。

我们管道上安装一块量程为0-10kpa的压力变送器，电源正极接压力变送器的B点，负极串联一块万用表到压力变送器的A点，并将万用表打到电流档。

当压力变送器C点的压力是5kpa时，万用表的的电流读数是12mA。

正好是4-20mA的电流信号的中间值，而5kpa也正好是0-10kpa压力值的中间值。

当压力变送器C点的压力是10kpa时，万用表的的电流读数正好是20mA。

这样0-10kpa压力值就对应了4-20mA的电流信号值，我们只要在远方通过一个接受设备把这个4-20mA的电流信号值提取出来，再通过一定的计算，就能知道就地的压力值是多少了。

模拟量输入输出模块的工作原理嘿，朋友们！今天咱来唠唠模拟量输入输出模块的工作原理。

你可以把这个模拟量输入输出模块想象成一个神奇的“翻译官”。

咱生活中的很多物理量，像温度啦、压力啦、流量啦等等，它们就像各种不同语言的信息。

而这个“翻译官”呢，就能把这些“外语”给翻译成计算机能懂的“数字语言”，这就是输入的过程。

比如说，温度传感器检测到了当前的温度，然后把这个温度信息传递给模拟量输入模块。

它就像一个超厉害的接收员，稳稳地接住这些信息，再经过一系列的处理和转换，把温度变成了计算机能识别和处理的数字信号。

这多牛啊！那输出呢，也很好理解呀。

计算机处理完数据后，要让一些设备按照它的指令来行动，这时候模拟量输出模块就登场啦！它就像是一个传达命令的使者，把计算机发出的数字信号又给转换成实际的物理量，比如控制电机的转速啦、调节阀门的开度啦等等。

你想想看，要是没有这个“翻译官”，计算机和那些物理设备怎么沟通呀？那不就乱套啦！就好比两个人，一个只会说中文，一个只会说英文，没有翻译的话，根本没法交流嘛！再打个比方，模拟量输入输出模块就像是一座桥梁，连接着数字世界和现实世界。

它让这两个世界能够相互理解、相互配合。

而且哦，这个模块工作起来可认真啦，一点都不马虎。

它得保证信息的准确传递，不能有一点差错，不然整个系统可能就会出问题哦。

就像我们说话一样，得把意思表达清楚，不能含含糊糊的。

在很多自动化控制系统中，模拟量输入输出模块可都是不可或缺的重要角色呢！它默默地工作着，为我们的生活带来了很多便利。

比如工厂里的自动化生产啦，智能家居里的各种智能控制啦，都有它的功劳呢！所以啊，可别小看了这个小小的模拟量输入输出模块，它虽然不显眼，但却发挥着大大的作用呢！它就像一个幕后英雄，一直在为我们的生活默默奉献着。
