AO模拟量输出模块

模拟量模块使用说明产品型号列表与外观尺寸2指示灯说明2电源规格3产品环境规格3模拟量输入（AI）规格3模拟量输出（AQ）规格3模拟量输入(AI)的接线图4模拟量输出(AQ)的接线图4端子配线4模块参数表（CR号即对应的Modbus寄存器地址）4路模拟量模块参数表5 8路模拟量模块参数表5扩展模块的安装7模拟量模块应用实例模块通过主机并口扩展8模块做远程IO使用10厦门海为科技有限公司模拟量模块使用说明一、产品型号列表与外观尺寸带以太网型号功率(24VDC)带以太网型号功率(220VAC)型号功率(24VDC)型号功率(220VAC)外形尺寸S04AI 0.07A S04AI27W 70×95×82mm S04AO 0.15A S04AO28.8W S04XA 0.1A S04XA27.8W S08AI-e 0.11A S08AI2-e 7.9W S08AI 0.08A S08AI27.3W 93×95×82mmS08AO-e 0.25A S08AO2-e 12.4W S08AO 0.22A S08AO211.8W S08XA-e 0.18A S08XA2-e 10.4WS08XA0.15AS08XA29.8W84.593.061.570.00084.035.095.03.001314151211S08AI12345678910二、指示灯说明1、PWR ：电源指示灯。

绿色，常亮-电源正常；不亮-电源异常。

2、LINK ：多状态指示灯。

三色（红色、黄色、绿色），如下表：参考处理方式模块总线状态LINK 指示灯状态正常模块无通讯不亮主机已识别模块且无通讯绿色常亮串口或并口在通讯绿色抖动：指示灯亮30ms 灭30ms 并行总线供电不足，需接外供电源无并口或串口通讯黄色闪烁：指示灯亮0.5s 灭0.5s有并口或串口通讯黄色暗和抖动交替：指示灯灭0.5s 抖动0.5s固件升级失败，重新升级模块固件无并口或串口通讯红色闪烁：指示灯亮0.5s 灭0.5s有并口或串口通讯红色暗和抖动交替：指示灯灭0.5s 抖动0.5s硬件故障，需返厂维修无并口或串口通讯红色常亮有并口或串口通讯红色快速抖动：指示灯亮30ms 灭30ms1.固定孔8.可拆卸端子2.可拆卸端子螺丝9.模拟量输入通道指示灯3.端子定义10.RS485通讯口4.模块扩展口11.PWR 电源指示灯、LINK 模块通讯指示灯5.拨码开关（4通道模块没有拨码开关）12.模块扩展口6.外部供电端子（DC24V 和AC220V ，一般由主机供电即可）13.模块端子透明盖7.导轨卡扣14.模块铭牌15.35mm DIN 导轨3、RJ45以太网指示灯：以太网指示灯有两个分为LED1、LED2，如右图所示：LED1颜色LED1状态黄色长亮TCP模块与外部通讯速率为100Mpbs不亮TCP模块与外部通讯速率为10MpbsLED2颜色LED2状态绿色长亮TCP与外部设备通讯正常绿色闪烁TCP与外部设备通讯正常，闪烁频率表示数据传输速度不亮与外部设备通讯异常或者模块本身工作异常三、电源规格项目DC直流电源AC交流电源输入电压24VDC-15%~+20%100~240VAC电源频率——50~60Hz瞬间电涌MAX20A1.5ms@24VDC MAX20A1.5ms@220VAC允许瞬间断电时间10ms以内20ms以内@220VAC电源保险丝0.3A，250V2A，250V24V输出(输入及外设用)无24V，-15%~+15%，200mA(最大)隔离方式无电气隔离变压器/光电隔离，1500VAC/1分钟电源保护直流输入电源极性反接、过压保护DC24V输出过流保护四、产品环境规格项目环境规格温度/湿度工作温度：0~+55℃储存温度：-25~+70℃湿度：5~95%RH，无凝露抗振动能力10~57Hz振幅0.075mm，57Hz~150Hz加速度1G，X、Y、Z三轴方向各10次抗冲击能力15G，持续11ms，X、Y、Z三轴方向各6次抗干扰能力DC EFT：±2500V，浪涌：±1000V耐压能力AC端子对地线端子间1500VAC，1分钟DC端子对地线端子间500VAC，1分钟绝缘阻抗AC端子对地线端子间500VDC，5MΩ以上(所有输入/输出点对地间500VDC)使用环境防尘、防潮、防腐蚀、免受电击及外力冲击等环境五、模拟量输入（AI）规格项目电压输入电流输入输入范围-10V~+10V0V~+10V0V~+5V1V~+5V0~20mA4~20mA解析度5mV 2.5mV 1.25mV 1.25mV5μA输入阻抗6MΩ250Ω最大输入范围±13V±30mA 输入指示LED灯亮指示正常，灭指示外部断开响应时间5ms/4通道数位输入范围12位，码值范围：0~32000（H系列模块16位A/D转换）测量精度0.2%F.S电源输入主机为内部供电，扩展模块由外部供电24VDC±10%5VA隔离方式光电隔离，通道间无隔离，模拟与数字光电隔离电源消耗24VDC±20%，100mA（最大）六、模拟量输出（AQ）规格项目电压型输出电流型输出输出范围-10V~+10V0V~+10V0V~+5V1V~+5V0~20mA4~20mA 解析度5mV 2.5mV 1.25mV 1.25mV5μA5μA 外部负载阻抗1KΩ@10V≥500Ω@10V≤500Ω输出指示LED灯亮指示正常驱动能力10mA响应时间3ms数位输入范围12位，码值范围：0~32000（H系列模块16位D/A转换）测量精度0.2%F.S电源输入主机为内部供电，扩展模块由外部供电24VDC±10%5VA隔离方式光电隔离，通道间无隔离，模拟与数字光电隔离电源消耗24VDC±20%，100mA（最大）七、模拟量输入(AI)的接线图八、模拟量输出(AQ)的接线图九、端子配线AI0V AI0G AI1IGNDAI1V AI1GB-AI2IAI3IAI2VAI3VAI2GAI3GAI0IA+AQ0V AQ0G AQ1IGNDAQ1V AQ1GB-AQ2IAQ3IAQ2VAQ3VAQ2GAQ3GAQ0IA+AI0V AI0G AI1IGNDAI1V AI1GB-AQ0IAQ1IAQ0VAQ1VAQ0GAQ1GAI0IA+AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VA+AI4IAI6IAI4VAI6VAI4G AI5IAI7V AI7GAI1IB-AI1G AI3GAI7IAI5V AI5GAI6GAQ1VAQ0IAQ2IAQ0VAQ2VAQ0GAQ2G AQ3IGNDAQ3VA+AQ4IAQ6IAQ4VAQ6VAQ4G AQ5IAQ7V AQ7GAQ1IB-AQ1G AQ3GAQ7IAQ5V AQ5GAQ6GS04AIS04AOS04XAS08AI(-e)S08AO(-e)A+AQ0IAQ2IAQ0VAQ2VAQ0G AQ1IAQ3V AQ3GB-AQ3IAQ1V AQ1GAQ2GS08XA(-e)AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VAI1I AI1G AI3GAI0V AI0G AI1IGNDAI1V AI1GB-AI2IAI3IAI2VAI3VAI2GAI3GAI0IA+AQ0V AQ0G AQ1IGNDAQ1V AQ1GB-AQ2IAQ3IAQ2VAQ3VAQ2GAQ3GAQ0IA+AI0V AI0G AI1IGNDAI1V AI1GB-AQ0IAQ1IAQ0VAQ1VAQ0GAQ1GAI0IA+S04AI2S04AO2S04XA2AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VA+AI4IAI6IAI4VAI6VAI4G AI5IAI7V AI7GAI1IB-AI1G AI3GAI7IAI5V AI5GAI6GAQ1VAQ0IAQ2IAQ0VAQ2VAQ0GAQ2G AQ3IGNDAQ3VA+AQ4IAQ6IAQ4VAQ6VAQ4G AQ5IAQ7V AQ7GAQ1IB-AQ1G AQ3GAQ7IAQ5V AQ5GAQ6GS08AI2(-e)S08AO2(-e)A+AQ0IAQ2IAQ0VAQ2VAQ0G AQ1IAQ3V AQ3GB-AQ3IAQ1V AQ1GAQ2GS08XA2(-e)AI1VAI0IAI2IAI0VAI2VAI0GAI2G AI3IGNDAI3VAI1I AI1G AI3GDCINDCINDCINACINACINACINDCINACINACINDCINDCINACIN+ 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mARS485RS485RS485RS485RS485RS485RS485RS485RS485RS485RS485RS485 + 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mA+ 24V OUT -OUTPUTMax 200mANL NLNLNL NLNL+ 24V IN -+ 24V IN -+ 24V IN -+ 24V IN -+ 24V IN -+ 24V IN -十、模块参数表（CR号即对应的Modbus寄存器地址）4路模拟量模块参数表注：CR号就是对应的Modbus寄存器地址，灰色为只读，白色为可读写。

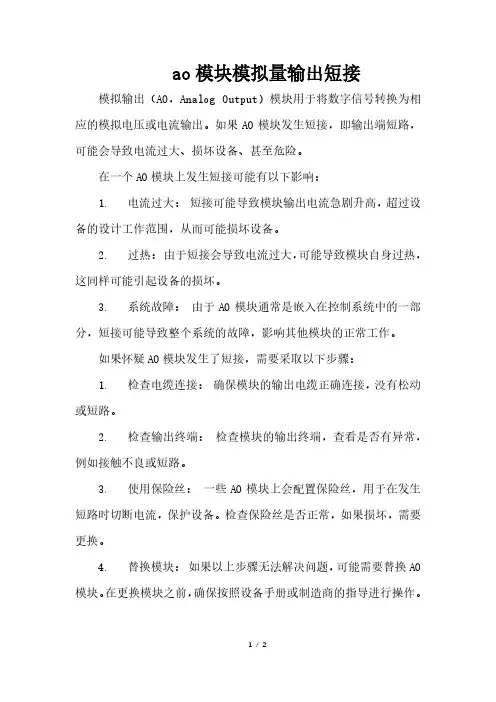

ao模块模拟量输出短接
模拟输出（AO，Analog Output）模块用于将数字信号转换为相应的模拟电压或电流输出。

如果AO模块发生短接，即输出端短路，可能会导致电流过大、损坏设备、甚至危险。

在一个AO模块上发生短接可能有以下影响：
1. 电流过大：短接可能导致模块输出电流急剧升高，超过设备的设计工作范围，从而可能损坏设备。

2. 过热：由于短接会导致电流过大，可能导致模块自身过热，这同样可能引起设备的损坏。

3. 系统故障：由于AO模块通常是嵌入在控制系统中的一部分，短接可能导致整个系统的故障，影响其他模块的正常工作。

如果怀疑AO模块发生了短接，需要采取以下步骤：
1. 检查电缆连接：确保模块的输出电缆正确连接，没有松动或短路。

2. 检查输出终端：检查模块的输出终端，查看是否有异常，例如接触不良或短路。

3. 使用保险丝：一些AO模块上会配置保险丝，用于在发生短路时切断电流，保护设备。

检查保险丝是否正常，如果损坏，需要更换。

4. 替换模块：如果以上步骤无法解决问题，可能需要替换AO 模块。

在更换模块之前，确保按照设备手册或制造商的指导进行操作。

重要的是要小心处理电气设备，确保在进行检查和维护时采取适当的安全措施。

如果您不确定如何处理这类问题，最好寻求专业的技术支持。

HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册- K-AO01 8通道模拟量输出模块重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。

警告图标：表示存在风险，可能会导致安全隐患。

提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。

目录1.概述 (1)2.接口说明 (3)2.1模块单元示意图 (3)2.2现场信号接线说明 (4)2.3模块地址跳线 (7)2.4模块的防混淆设计 (7)2.5IO-BUS (7)3.状态灯说明 (7)4.其他特殊功能说明 (9)4.1抗AC220V功能 (9)4.2诊断功能 (9)4.3输出故障安全 (10)4.4冗余功能 (11)5.工程应用 (12)5.1底座选型说明 (12)5.2应用注意事项 (13)6.尺寸图 (14)7.技术指标 (14)K-AO018通道模拟量输出模块1.概述K-AO01为K系列硬件8通道模拟量通道隔离输出模块，最大输出范围0～22.7mA模拟信号（默认出厂量程4～20mA）。

K-AO01可按1：1冗余配置使用，实现冗余AO输出，最大增加系统的可用性。

K-AO01模块具备强大的过流过压保护功能，误接±30VDC和过电流都不会损坏。

同时，配合增强型底座还可以做到现场误接AC220V不损坏。

K-AO01模块具备完善故障硬件诊断功能，面板设计有丰富的LED指示灯，除可显示模块电源、故障、通讯信息外，每个通道也有指示灯，可以方便指示各通道的诊断信息。

K-AO01模块每个输出通道单独进行故障输出组态，可在主控模块通讯中断或发生通道输出故障时，保持上一拍数据或输出预设安全值，以适应不同的现场需求。

如图1-1(a), (b), (c)所示，分别为模块非冗余配置和冗余配置的外观结构图。

（a）非冗余接线端子底座（b）非冗余DB37底座（c）冗余底座图1-1 K-AO01模块非冗余底座和冗余底座示意图完整的模块单元在系统机柜中的安装位置如图1-2所示。

西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号：大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。

下面以EM235为例讲解模拟量扩展模块接线图，如图1。

图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。

对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。

（后面将详细介绍）量的单/双极性、增益和衰减。

模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。

SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。

6个DIP开关决定了所有的输入设置。

也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。

输入校准模拟量输入模块使用前应进行输入校准。

其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。

其步骤如下：A、切断模块电源，选择需要的输入范围。

B、接通CPU和模块电源，使模块稳定15分钟。

C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。

D、读取适当的输入通道在CPU中的测量值。

E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。

F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。

G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。

H、必要时，重复偏置和增益校准过程。

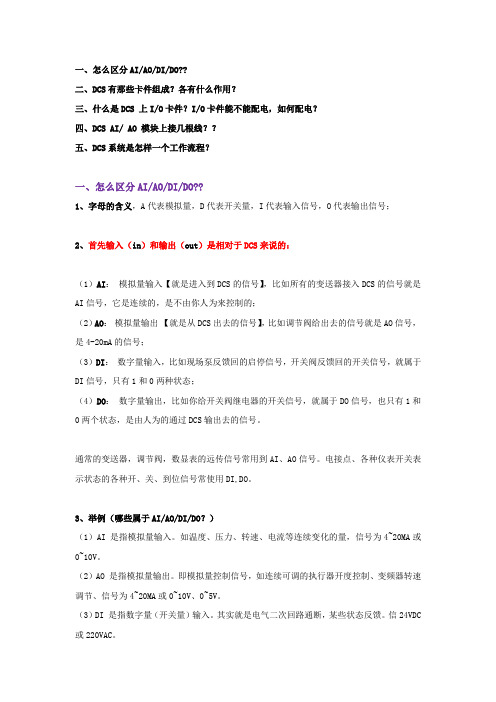

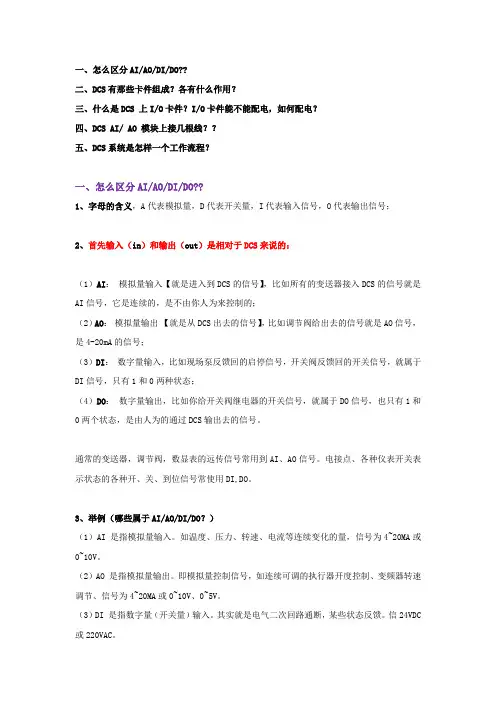

一、怎么区分AI/AO/DI/DO??二、DCS有那些卡件组成？各有什么作用？三、什么是DCS 上I/O卡件？I/O卡件能不能配电，如何配电？四、DCS AI/ AO 模块上接几根线？？五、DCS系统是怎样一个工作流程？一、怎么区分AI/AO/DI/DO??1、字母的含义，A代表模拟量，D代表开关量，I代表输入信号，O代表输出信号；2、首先输入（in）和输出（out）是相对于DCS来说的：（1）AI：模拟量输入【就是进入到DCS的信号】，比如所有的变送器接入DCS的信号就是AI信号，它是连续的，是不由你人为来控制的；（2）AO：模拟量输出【就是从DCS出去的信号】，比如调节阀给出去的信号就是AO信号，是4-20mA的信号；（3）DI：数字量输入，比如现场泵反馈回的启停信号，开关阀反馈回的开关信号，就属于DI信号，只有1和0两种状态；（4）DO：数字量输出，比如你给开关阀继电器的开关信号，就属于DO信号，也只有1和0两个状态，是由人为的通过DCS输出去的信号。

通常的变送器，调节阀，数显表的远传信号常用到AI、AO信号。

电接点、各种仪表开关表示状态的各种开、关、到位信号常使用DI,DO。

3、举例（哪些属于AI/AO/DI/DO？）（1）AI 是指模拟量输入。

如温度、压力、转速、电流等连续变化的量，信号为4~20MA或0~10V。

（2）AO 是指模拟量输出。

即模拟量控制信号，如连续可调的执行器开度控制、变频器转速调节、信号为4~20MA或0~10V、0~5V。

（3）DI 是指数字量（开关量）输入。

其实就是电气二次回路通断，某些状态反馈。

信24VDC 或220VAC。

（4）DO 是指数字量（开关量）输出。

从控制器发出的控制信号或状态信号，信号24VDC 或220VAC。

AI:模拟量输入-常见类型有4~20mA,1~5V,TC(热电偶)、RTD(热电阻)、PI(脉冲量输入) AO:模拟量输出-常见类型有4~20mADI:开关量输入-有源（24VDC）、有源（220VAC）、无源（触点）DO:开关量输出-有源（24VDC）、有源（220VAC）、无源（触点）二、DCS有那些卡件组成？各有什么作用？1、按照信号类型区分，常用卡有：4~20mA输入输出、数字量输入输出（即开关量）、热电阻、热电偶、脉冲卡、通讯卡。

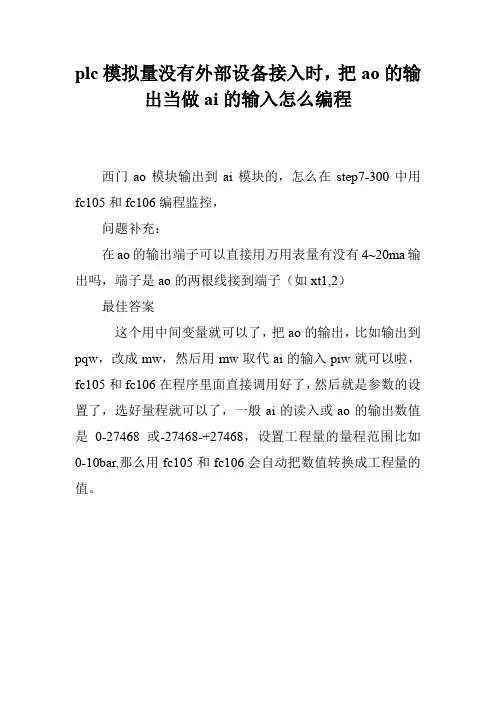

plc模拟量没有外部设备接入时，把ao的输出当做ai的输入怎么编程
西门ao模块输出到ai模块的，怎么在step7-300中用fc105和fc106编程监控，
问题补充：
在ao的输出端子可以直接用万用表量有没有4~20ma输出吗，端子是ao的两根线接到端子（如xt1,2）
最佳答案
这个用中间变量就可以了，把ao的输出，比如输出到pqw，改成mw，然后用mw取代ai的输入piw就可以啦，fc105和fc106在程序里面直接调用好了，然后就是参数的设置了，选好量程就可以了，一般ai的读入或ao的输出数值是0-27468或-27468-+27468，设置工程量的量程范围比如0-10bar,那么用fc105和fc106会自动把数值转换成工程量的值。

HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册- K-AOH01 8通道带HART模拟量电流输出模块重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。

警告图标：表示存在风险，可能会导致安全隐患。

提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。

目录1.概述 (1)2.接口说明 (3)2.1IO-BUS (4)2.2现场信号接线接口 (4)2.3模块地址跳线 (7)2.4模块的防混淆设计 (8)3.指示灯说明 (8)4.其他特殊功能说明 (9)4.1抗AC220V功能 (9)4.2冗余功能 (10)4.3输出故障安全 (11)4.4诊断功能 (12)5.工程应用 (13)5.1底座选型说明 (13)5.2应注意事项 (14)6.尺寸图 (15)7.技术指标 (15)K-AOH018通道带HART模拟量输出模块1.概述K-AOH01为K系列8通道模拟量输出模块，支持Profibus、HART协议。

模块采用螺钉固定在端子底座的安装方式，通过64针欧式连接器与配套的端子底座K-A T01或K-A T11或K-A T21连接，通过冗余IO-BUS总线与主站（控制器）通讯和冗余电源供电，实现现场8路4～20mA电流信号的输出与驱动，并与现场HART智能执行器进行通信，实现现场仪表设备的参数设置、诊断及维护等功能。

K-AOH01模块支持冗余配置，支持带电热插拔，外壳G3防腐等级。

模块与端子底座依据配套防混淆识别定位，有效防止错位对模块造成电气损伤。

K-AOH01模块单元由配套模块底座、两根IO-BUS构成。

模块插在配套端子底座K-A T01或K-A T11或K-A T21上，模块底座的接线端子负责接入现场仪表信号，I/O模块负责将模拟信号转换为数字信号，最后通过冗余的IO-BUS总线送给主控器单元，总线同时提供冗余的系统电源和现场电源。

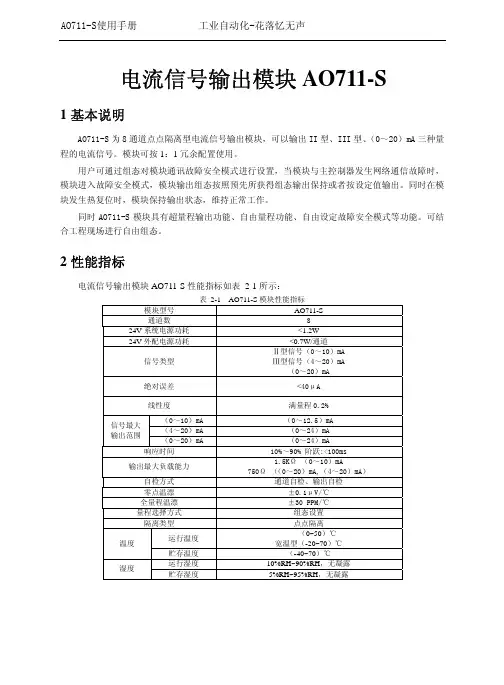

电流信号输出模块AO711-S1 基本说明AO711-S 为8通道点点隔离型电流信号输出模块，可以输出II 型、III 型、（0～20）mA 三种量程的电流信号。

模块可按1：1冗余配置使用。

用户可通过组态对模块通讯故障安全模式进行设置，当模块与主控制器发生网络通信故障时，模块进入故障安全模式，模块输出组态按照预先所获得组态输出保持或者按设定值输出。

同时在模块发生热复位时，模块保持输出状态，维持正常工作。

同时AO711-S 模块具有超量程输出功能、自由量程功能、自由设定故障安全模式等功能。

可结合工程现场进行自由组态。

2 性能指标电流信号输出模块AO711-S 性能指标如表 2-1所示：表 2-1 AO711-S 模块性能指标模块型号AO711-S通道数8 24V 系统电源功耗 <1.2W 24V 外配电源功耗<0.7W/通道信号类型Ⅱ型信号（0～10）mA Ⅲ型信号（4～20）mA（0～20）mA绝对误差<40μA 线性度满量程0.2%（0～10）mA （0～12.5）mA （4～20）mA （0～24）mA 信号最大输出范围（0～20）mA （0～24）mA响应时间10%～90% 阶跃:<100ms 输出最大负载能力 1.5KΩ （0～10）mA750Ω （（0～20）mA,（4～20）mA）自检方式 通道自检、输出自检零点温漂±0.1μV/℃ 全量程温漂 ±30 PPM/℃ 量程选择方式 组态设置 隔离类型 点点隔离 运行温度（0~50）℃宽温型（-20~70）℃温度 贮存温度（-40~70）℃运行湿度10%RH~90%RH ，无凝露 湿度贮存湿度5%RH~95%RH ，无凝露3使用说明3.1LED指示灯说明表 3-1 模块指示灯说明3.2接口特性AO711-S模块实现电流输出功能，可控制现场执行机构。

结合现场应用，模块提供电流信号检测端子，用户在不影响现场设备工作的情况下，可方便的实现现场电流信号的测量。

模拟量输出模块（AO 模块）
图形表示
标记说明
模块说明
模块只有一个输入接口，只能与 IOBUS 模块上的接口相连。

在组态时，不需要进行参数设置，只要与 IOBUS 模块的 I/O 接口相连即可。

其属性列表中的 ADDR 项由组态运算得到。

若对应 IO 卡件某通道通讯正常，则该通道值的状态为 GOOD，此时组态软件进行监视时，其值无背景色；若对应 IO 卡件某通道的通讯出现硬件故障，则该通道值状态为HARDWARE_ERROR，此时组态软件进行监视时，其值的背景色为紫色；若对应IO 卡件通讯失败，则所有通道值的状态均为DISCONNECT，此时组态软件进行监视时，其值的背景色为淡蓝色。

ao模块模拟量输出短接
模拟量输出短接是指在模拟输出信号的引脚上直接短接，使输出端口电流过大或降为零的情况。

这种操作往往是不可取的，因为模拟输出信号是通过改变引脚电压来控制外部设备的，短接会导致输出电压无法正常变化，从而无法实现预期功能。

模拟量输出短接的危害主要体现在以下几个方面：
1. 损坏输出引脚：模拟输出引脚通常是通过集成芯片内部的DAC（数字模拟转换器）产生的，其输出电流能力是有限的。

一旦短接发生，输出引脚可能无法承受过大的电流，从而导致引脚损坏，影响芯片的正常工作。

2. 影响芯片稳定性：模拟输出信号的稳定性对于某些应用非常重要，如测量、控制等。

短接可能导致输出信号不稳定，从而影响系统的可靠性和准确性。

3. 无法实现预期功能：模拟输出信号通常是用来控制外部设备的，例如驱动电机、控制灯光等。

短接会导致输出信号无法正常变化，从而无法实现预期的控制效果。

为了避免模拟量输出短接的发生，需要注意以下几点：
1. 仔细阅读芯片的规格书：芯片的规格书中通常会有对输出引脚的描述和电流限制。

了解这些信息可以帮助我们正确使用模拟输出信号。

2. 使用合适的电阻：对于一些需要控制输出电流的应用，可以通过串联电阻调节输出电流，避免输出短接。

3. 做好接地工作：接地是保证系统电信号正常运行的重要一环，合理布置和连接地线能够减少电磁干扰，提高模拟量输出的质量和可靠性。

总之，模拟量输出短接是一种不可取的操作，会对系统的稳定性和性能带来很大的危害。

正确使用模拟输出信号，了解芯片的规格和限制，并采取合适的措施来保护输出引脚，是确保系统正常工作的重要步骤。
