如何使用示波器测量电源纹波噪声及注意事项

电源纹波测试方法一、测试原理电源纹波是指电源输出中存在的交流成分，通常以峰-峰值或以效值表示。

电源输出的纹波主要来自于电源输入端的交流信号的泄露、输入与输出之间的耦合和电源内部的开关噪声。

通过测试电源的纹波水平，可以判断电源产品是否满足电磁兼容性的要求，确保电源输出的稳定性。

二、测试设备1.示波器：用于测量电源输出波形。

2.电压探头：连接示波器和电源输出端，用于测量输出纹波电压。

3.负载：连接电源输出端，用于模拟实际负载情况。

三、测试步骤1.根据电源的额定输出电压和额定负载电流设置负载参数，并连接负载至电源输出端。

2.将电压探头的地端连接至电源输出端的地。

3.将电压探头的信号端连接至示波器的通道，并设置示波器的垂直缩放范围和水平扫描速度。

4.打开电源，并等待电源输出稳定。

5.调整示波器的触发方式和触发电平，确保波形稳定。

6.通过示波器观察和记录电源输出的纹波波形。

四、测试结果分析1.观察波形图，判断纹波水平是否超出规定范围。

一般而言，工业级电源的输出纹波应控制在百毫伏至几百毫伏之间。

2.测量并计算纹波电压的峰-峰值或效值。

对于线性电源，其纹波电压一般以峰-峰值表示；对于开关电源，其纹波电压一般以效值表示。

3.将测试结果与国家或行业标准进行比较，判断电源是否符合要求。

五、测试注意事项1.在进行纹波测试之前，要确保电源已经达到稳定工作状态。

2.测试时要选用适当的负载，以模拟实际工作状态。

3.示波器的设置要合理，以确保测试结果的准确性。

4.在测试过程中，要注意电源输出的保护功能，避免电源受到过大的负载损害。

5.在测试结果分析时，要注意与标准规定进行对比，以确保电源的质量和稳定性。

总结：电源纹波测试是电源产品开发中不可忽视的一环，通过测试可以判断电源的输出稳定性和满足电磁兼容性的要求。

通过适当的测试步骤和设备，以及合理的测试结果分析，可以确保电源产品的质量和可靠性。

纹波和噪声的测试方法一、引言纹波和噪声是在电子设备和电路中常见的问题，它们会对系统的性能和稳定性产生不良影响。

因此，为了确保电子设备和电路的正常工作，需要对纹波和噪声进行测试和分析。

本文将介绍纹波和噪声的测试方法。

二、纹波的测试方法纹波是指电源输出中的交流成分，通常是由于电源的不稳定或电路的设计问题引起的。

纹波的测试方法主要包括以下几个方面：1. 输出纹波的测量：使用示波器将电源的输出信号进行测量，然后通过傅里叶变换等方法将信号分解成不同频率的成分，从而得到纹波的幅度和频率。

2. 纹波的评估标准：根据电子设备和电路的要求，确定纹波的允许范围。

通常使用峰峰值、均方根值等指标来评估纹波的大小。

3. 纹波的抑制方法：在设计电源和电路时，可以采取一些措施来抑制纹波的产生。

常见的方法包括使用滤波电容、稳压器等。

三、噪声的测试方法噪声是指电子设备和电路中的随机信号成分，通常是由于电子元件的热噪声、电源的电磁干扰等引起的。

噪声的测试方法主要包括以下几个方面：1. 噪声功率谱的测量：使用频谱分析仪等设备对电子设备和电路的输出信号进行测量，得到噪声功率谱的频率和幅度信息。

2. 噪声的评估标准：根据电子设备和电路的要求，确定噪声的允许范围。

常见的评估指标包括等效输入噪声、噪声系数等。

3. 噪声的抑制方法：在设计电子设备和电路时，可以采取一些措施来抑制噪声的产生和传播。

常见的方法包括屏蔽、隔离、降噪电路等。

四、纹波和噪声的测试仪器为了进行纹波和噪声的测试，需要使用一些专门的测试仪器。

常见的测试仪器包括示波器、频谱分析仪、信号发生器等。

这些仪器能够准确地测量和分析纹波和噪声的特性。

五、测试过程和注意事项在进行纹波和噪声的测试时，需要注意以下几个方面：1. 测试环境的准备：测试仪器和被测试设备应处于稳定的环境中，避免外部干扰对测试结果的影响。

2. 测试信号的选择：根据被测试设备的要求，选择合适的测试信号进行测试。

通常使用正弦波、方波等信号进行测试。

开关电源纹波测试标准一、引言。

开关电源是现代电子设备中常用的一种电源类型，其输出电压的稳定性和纹波水平对设备的正常运行和电磁兼容性具有重要影响。

因此，对开关电源的纹波进行准确、可靠的测试是非常必要的。

本文将介绍开关电源纹波测试的标准方法及相关注意事项。

二、测试仪器。

1. 示波器，用于观测开关电源输出的电压波形，通常需要具备较高的带宽和采样率，以确保准确捕捉纹波信号。

2. 电压源，用于提供稳定的电源给开关电源，确保测试的准确性和可靠性。

3. 负载，用于模拟实际工作状态下的电流负载，通常需要具备一定的调节范围和稳定性。

三、测试方法。

1. 准备工作。

在进行纹波测试之前，需要先对测试仪器进行校准，确保其准确度和稳定性。

同时，需要将开关电源连接至电压源和负载，并调节至工作状态。

2. 测试步骤。

a. 设置示波器参数，将示波器的触发方式设置为外部触发，触发电平设置为开关电源的输出电压，以确保波形的稳定和准确。

b. 观测波形，将示波器的通道1连接至开关电源的输出端，观测电压波形，并记录纹波水平。

c. 测量纹波水平，通过示波器测量功能，得到纹波的峰峰值或有效值，并记录下来。

四、测试标准。

1. 纹波水平，根据开关电源的不同应用场景和标准要求，纹波水平通常需要满足一定的限制要求，如IEC 61000-3-2对家用电器的纹波要求等。

2. 测试环境，在进行纹波测试时，需要确保测试环境的稳定性和准确性，尽量减小外部干扰对测试结果的影响。

3. 测试频率，纹波测试通常需要在一定的频率范围内进行，以确保开关电源在不同工作条件下的纹波性能。

五、注意事项。

1. 测试人员需要具备一定的电子电路知识和测试经验，以确保测试的准确性和可靠性。

2. 在进行纹波测试时，需要注意安全问题，避免电压和电流对人身的伤害。

3. 测试过程中需要注意观察示波器的波形稳定性和准确度，确保测试结果的可靠性。

六、总结。

开关电源纹波测试是确保电子设备正常运行和电磁兼容性的重要手段，通过准确的测试方法和标准要求，可以有效评估开关电源的纹波性能，为产品的设计和生产提供参考依据。

电源纹波示波器测试方法一、引言电源纹波是指电源输出中存在的交流成分，其存在会对系统的正常运行产生影响。

为了准确测试电源纹波，使用电源纹波示波器是常见的方法之一。

本文将介绍电源纹波示波器的测试方法。

二、电源纹波示波器概述电源纹波示波器是一种特殊的示波器，可以用来测试电源输出的纹波情况。

其原理是通过将电源输出连接到示波器的输入端，然后通过示波器显示电源输出的波形，从而判断纹波的幅度和频率。

三、测试前准备在进行电源纹波示波器测试之前，需要做以下准备工作：1.确保电源纹波示波器的输入和输出端口与待测试的电源连接正确。

2.验证电源纹波示波器的工作状态，确保其正常运行。

3.准备好一根合适的电缆，将电源与示波器连接。

四、测试步骤下面是电源纹波示波器测试的具体步骤：4.1设置示波器1.打开电源纹波示波器，确保其处于正常工作状态。

2.设置示波器的纵轴和横轴刻度，以适应测试的电源输出范围和时间尺度。

4.2连接电源1.使用合适的电缆将电源的正负极分别与示波器的输入端口连接。

2.确保连接牢固，避免接触不良或断开。

4.3开始测试1.打开待测试的电源，使其处于运行状态。

2.在示波器上观察电源输出的波形情况，记录下纹波的幅度和频率。

4.4分析结果1.根据示波器显示的波形，判断电源输出的纹波情况。

2.如果纹波幅度过大或频率异常，需要进一步分析问题原因，并采取相应的措施进行修复。

五、注意事项在进行电源纹波示波器测试时，需要注意以下几点：1.确保测试环境的安全性，避免触电或其他安全事故。

2.在连接电源和示波器时，确保接触良好，避免测量误差。

3.在进行纹波幅度测量时，要注意仪器的灵敏度范围，避免超出其测量范围造成误差。

六、总结电源纹波示波器测试方法是一种常见的测试手段，通过使用示波器可以准确评估电源输出的纹波情况。

在测试过程中，需要注意准备工作和测试步骤，并严格遵守注意事项，确保测试结果的准确性。

以上就是电源纹波示波器测试方法的介绍，希望对您有所帮助！。

电源纹波和电源噪声测量的七大注意事项示波器是测量电源纹波和电源噪声的必备工具，但在实际的测量中，如何选择合适的带宽、采样率，如何选择探头、示波器的耦合方式，甚至接地，都会对测量结果带来不一样的影响，以下总结了一些来自具体实际案例中的关键注意事项。

（本文整理自21ic主办的电源技术研讨会）电源纹波(Power Ripple)和电源噪声（Power Noise)的定义目前，关于电源纹波和电源噪声其实并没有一个协会给定的标准定义。

但是，业内渐渐形成了一个约定俗成的说法，将电源纹波理解为电源模块包括VRM的输出电压的波动,和复杂的供电网络无关，或者说是电源输出的源端（Source端)的电压的波动，电源噪声则是指电源模块工作在实际产品系统中，经过供电分布网络将电源能量输送到芯片管脚处，在芯片管脚处的电压的波动，或者简单说是电源输出的末端(Sink端)的电压的波动。

也可以这么说：电压的波动在源端叫纹波（Ripple)，在末端叫噪声（Noise)。

在开关电源的众多的测试项目中，电源纹波和电源噪声是一个重要的测试项。

电源纹波和噪声在示波器上的显示。

一、示波器带宽选择带宽是示波器的最重要的一个指标，理论上来说，只要带宽覆盖被测信号能量的99.9%，测量的误差可以小于3%，即是合适的带宽。

因此，业界也存在着多个带宽选择法则，例如：5倍法则、三倍正弦波频率、1.8倍法则、1/3法则。

针对不同的测量信号和测量要求适用不同的法则。

根据上升时间和带宽的关系，似乎可以得出结论，带宽越高,测量的误差越小。

但实际上，具体的应用中并非如此。

因为，示波器毕竟不是一个理想的仪器，测量系统本身有噪声。

这些噪声包括放大器的噪声，ADC的噪声，有源探头的噪声，探头地线感应的空间辐射噪声及地环路耦合的传导噪声从信噪比的角度理解，只有当被测信号的能量远大于示波器测量系统本身带来的噪声能量的时候即信噪比足够大的时候，选择的带宽才是合适的。

电源纹波测量的带宽选择取决于电源开关管的上升时间，测量纹波的带宽等于测量开关管的带宽。

电源纹波噪声测试方法电源纹波噪声测试是评估电源输出稳定性和质量的一种方法，电源纹波噪声指的是电源输出电压或电流中的交流成分。

在实际应用中，电源纹波噪声会影响到电子设备的正常工作，因此对电源纹波噪声进行测试和评估是非常重要的。

下面是一种常用的电源纹波噪声测试方法：1.准备测试设备和工具：-示波器：用于观测电源输出的波形。

-负载：用于模拟实际工作条件下的电流负载。

-多米尼克-杰角频率计：用于测量电源输出的纹波频率。

2.连接测试设备：-将电源的输出端连接到负载上。

-将示波器的探头连接到电源输出端和地线上。

-将多米尼克-杰角频率计的电极连接到电源输出端和地线上。

3.设置测试参数：-将负载设置为所需的值。

通常情况下，负载的电流应为电源额定输出电流的一半。

-调整示波器的时间基准和电压采样范围，使得波形能够清晰可见，并且不会超过示波器的测量范围。

4.进行测试：-打开电源并让其稳定运行一段时间。

-使用示波器观察电源输出的波形，并记录波形的幅值和频率。

-使用多米尼克-杰角频率计测量纹波频率，并记录下来。

5.分析结果：-根据记录的波形和频率数据，计算电源的纹波噪声。

常用的计算方法有峰-峰值法、均方根值法等。

-将计算结果与电源的规格要求进行比较，评估电源的质量和稳定性。

需要注意的是，电源纹波噪声测试应在标准的电源条件下进行，避免干扰源的影响。

同时，测试时要注意与电源和负载的连接方式，以减小测量误差。

此外，为了提高测试结果的准确性，可以进行多次重复测试，取平均值作为最终结果。

总之，电源纹波噪声测试方法通过观测电源输出波形和测量纹波频率来评估电源的质量和稳定性。

这一测试方法对于保证电子设备正常工作和提高产品质量具有重要意义。

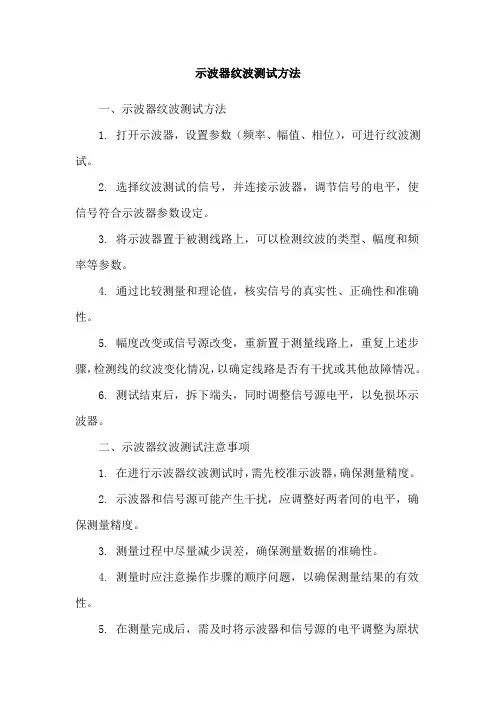

示波器纹波测试方法
一、示波器纹波测试方法
1. 打开示波器，设置参数（频率、幅值、相位），可进行纹波测试。

2. 选择纹波测试的信号，并连接示波器，调节信号的电平，使信号符合示波器参数设定。

3. 将示波器置于被测线路上，可以检测纹波的类型、幅度和频率等参数。

4. 通过比较测量和理论值，核实信号的真实性、正确性和准确性。

5. 幅度改变或信号源改变，重新置于测量线路上，重复上述步骤，检测线的纹波变化情况，以确定线路是否有干扰或其他故障情况。

6. 测试结束后，拆下端头，同时调整信号源电平，以免损坏示波器。

二、示波器纹波测试注意事项
1. 在进行示波器纹波测试时，需先校准示波器，确保测量精度。

2. 示波器和信号源可能产生干扰，应调整好两者间的电平，确保测量精度。

3. 测量过程中尽量减少误差，确保测量数据的准确性。

4. 测量时应注意操作步骤的顺序问题，以确保测量结果的有效性。

5. 在测量完成后，需及时将示波器和信号源的电平调整为原状
态，以防损坏仪器。

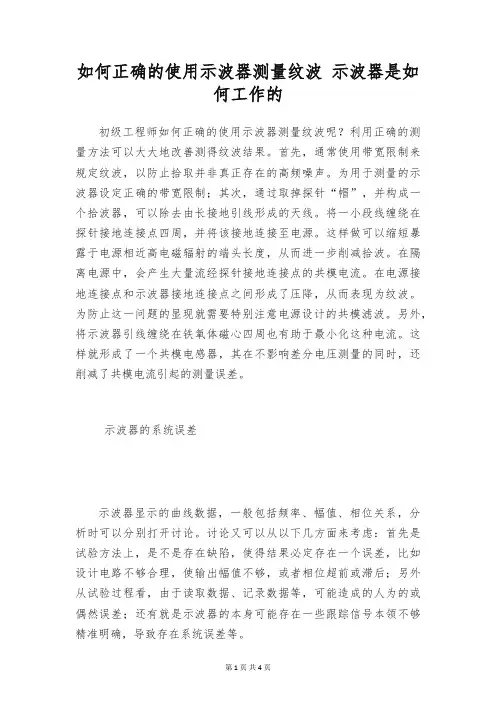

如何正确的使用示波器测量纹波示波器是如何工作的初级工程师如何正确的使用示波器测量纹波呢？利用正确的测量方法可以大大地改善测得纹波结果。

首先，通常使用带宽限制来规定纹波，以防止拾取并非真正存在的高频噪声。

为用于测量的示波器设定正确的带宽限制；其次，通过取掉探针“帽”，并构成一个拾波器，可以除去由长接地引线形成的天线。

将一小段线缠绕在探针接地连接点四周，并将该接地连接至电源。

这样做可以缩短暴露于电源相近高电磁辐射的端头长度，从而进一步削减拾波。

在隔离电源中，会产生大量流经探针接地连接点的共模电流。

在电源接地连接点和示波器接地连接点之间形成了压降，从而表现为纹波。

为防止这一问题的显现就需要特别注意电源设计的共模滤波。

另外，将示波器引线缠绕在铁氧体磁心四周也有助于最小化这种电流。

这样就形成了一个共模电感器，其在不影响差分电压测量的同时，还削减了共模电流引起的测量误差。

示波器的系统误差示波器显示的曲线数据，一般包括频率、幅值、相位关系，分析时可以分别打开讨论。

讨论又可以从以下几方面来考虑：首先是试验方法上，是不是存在缺陷，使得结果必定存在一个误差，比如设计电路不够合理，使输出幅值不够，或者相位超前或滞后；另外从试验过程看，由于读取数据、记录数据等，可能造成的人为的或偶然误差；还有就是示波器的本身可能存在一些跟踪信号本领不够精准明确，导致存在系统误差等。

系统误差可以通过改进试验设备、完善试验方法来减小，但是几乎不可能除去；偶然误差可以通过多次重复试验求均值的方法来减小，但是也不可能完全除去。

事实上，只要是在误差允许的范围内，数据就是有效的，试验就是牢靠的。

系统误差首先示波器本身就有比较大的数据误差，由于示波器是用来看波形的，只可以用于定性测试，数据定量测试误差比较大。

信号完整性与示波器及其输入有关。

大多数DSO的增益不精准度是1%至5%，这是对直流来说的。

对于高频的确定增益很少有所规定，但是示波器的整个高斯型滚降特性保证瞬态响应是良好的。

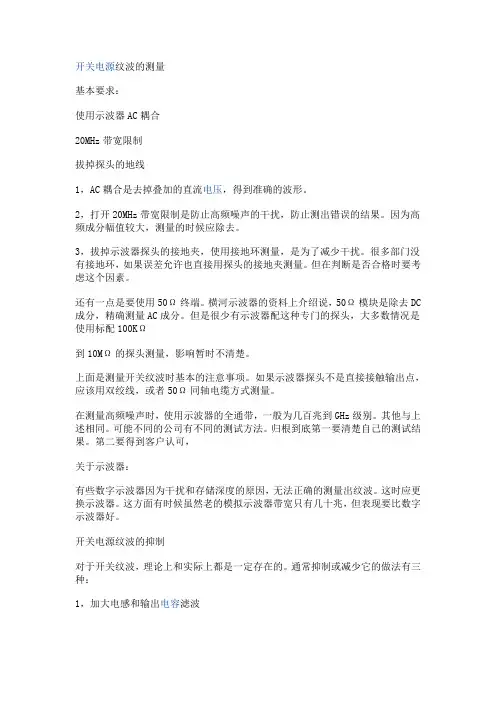

开关电源纹波的测量基本要求：使用示波器AC耦合20MHz带宽限制拔掉探头的地线1，AC耦合是去掉叠加的直流电压，得到准确的波形。

2，打开20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果。

因为高频成分幅值较大，测量的时候应除去。

3，拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。

很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。

但在判断是否合格时要考虑这个因素。

还有一点是要使用50Ω终端。

横河示波器的资料上介绍说，50Ω模块是除去DC 成分，精确测量AC成分。

但是很少有示波器配这种专门的探头，大多数情况是使用标配100KΩ到10MΩ的探头测量，影响暂时不清楚。

上面是测量开关纹波时基本的注意事项。

如果示波器探头不是直接接触输出点，应该用双绞线，或者50Ω同轴电缆方式测量。

在测量高频噪声时，使用示波器的全通带，一般为几百兆到GHz级别。

其他与上述相同。

可能不同的公司有不同的测试方法。

归根到底第一要清楚自己的测试结果。

第二要得到客户认可，关于示波器：有些数字示波器因为干扰和存储深度的原因，无法正确的测量出纹波。

这时应更换示波器。

这方面有时候虽然老的模拟示波器带宽只有几十兆，但表现要比数字示波器好。

开关电源纹波的抑制对于开关纹波，理论上和实际上都是一定存在的。

通常抑制或减少它的做法有三种：1，加大电感和输出电容滤波根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。

所以加大电感值和输出电容值可以减小纹波。

左图是开关电源电感L内的电流波形，其纹波电流△I可由下式算出：可以看出，增加L值，或者提高开关频率可以减小电感内的电流波动同样，输出纹波与输出电容的关系：vripple=Imax/(Co×f)。

可以看出，加大输出电容值可以减小纹波。

通常的做法，对于输出电容，使用铝电解电容以达到大容量的目的。

但是电解电容在抑制高频噪声方面效果不是很好，而且ESR也比较大，所以会在它旁边并联一个陶瓷电容，来弥补铝电解电容的不足。

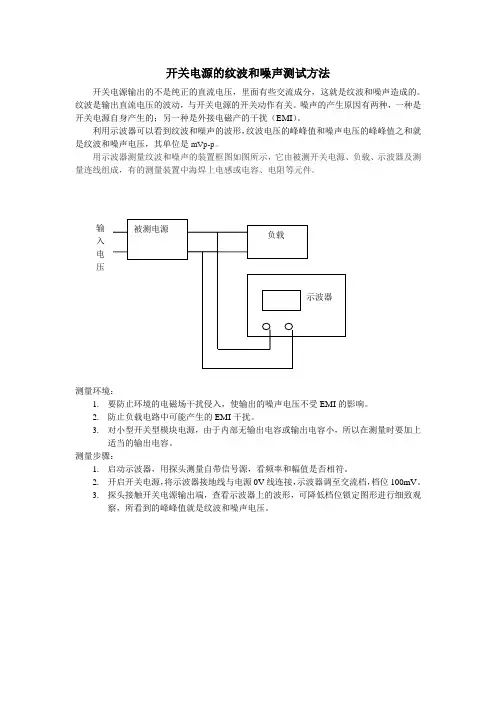

开关电源的纹波和噪声测试方法
开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。

纹波是输出直流电压的波动，与开关电源的开关动作有关。

噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外接电磁产的干扰（EMI）。

利用示波器可以看到纹波和噪声的波形，纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。

用示波器测量纹波和噪声的装置框图如图所示，它由被测开关电源、负载、示波器及测量连线组成，有的测量装置中海焊上电感或电容、电阻等元件。

测量环境：
1.要防止环境的电磁场干扰侵入，使输出的噪声电压不受EMI的影响。

2.防止负载电路中可能产生的EMI干扰。

3.对小型开关型模块电源，由于内部无输出电容或输出电容小，所以在测量时要加上
适当的输出电容。

测量步骤：
1.启动示波器，用探头测量自带信号源，看频率和幅值是否相符。

2.开启开关电源，将示波器接地线与电源0V线连接，示波器调至交流档，档位100mV。

3.探头接触开关电源输出端，查看示波器上的波形，可降低档位锁定图形进行细致观
察，所看到的峰峰值就是纹波和噪声电压。

今天的电子电路（比如手机、服务器等领域）的切换速度、信号摆率比以前更高，同时芯片的封装和信号摆幅却越来越小，对噪声更加敏感。

因此，今天的电路设计者们比以前会更关心电源噪声的影响。

实时示波器是用来进行电源噪声测量的一种常用工具，但是如果使用方法不对可能会带来完全错误的测量结果，笔者在和用户交流过程中发现很多用户的测试方法不尽正确，所以把电源纹波噪声测试中需要注意的一些问题做一下总结，供大家参考。

由于电源噪声带宽很宽，所以很多人会选择示波器做电源噪声测量。

但是不能忽略的是，实时宽带数字示波器以及其探头都有其固有的噪声。

如果要测量的噪声与示波器和探头的噪声在相同数量级，那么要进行精确测量将是非常困难的一件事情。

+ ——>probe——> Attenuator——>Amplifier——> A/D converterGND ——>ProbeNoiseNoi se示波器的主要噪声来源于２个方面：探头的噪声和示波器本身的噪声。

所有的实时示波器都实用衰减器来调整垂直量程。

设置衰减以后示波器本身的噪声会被放大。

比如，当不用衰减器时，示波器的基本量程是５ｍＶ/格，假设此时示波器此时的底噪声是５００ｕＶＲＭＳ。

当把量程改成５０ｍＶ/格时，示波器会在输入电路中增加一个１０：１的衰减器。

为了显示正确的电压信号，示波器最后显示时会把信号再放大１０倍显示。

因此此时示波器的底噪声看起来就有５ｍＶＲＭＳ了。

因此，测量噪声时应尽可能使用示波器最灵敏的量程档。

但是示波器在最灵敏档下通常不具有足够的偏置范围可以把被测直流电压拉到示波器屏幕中心范围进行测试，因此通常需要利用示波器的ＡＣ耦合功能把直流电平滤掉只测量ＡＣ成分。

基于同样的原因，在电源测量中也应该尽量使用１：１的探头而不是示波器标配的１０：１的探头。

否则示波器的噪声也会被放大。

探头带来的噪声是在在衰减器前面耦合进来的，因此无论衰减比设置多少，探头贡献的噪声都是一定的。

如何正确用普源示波器测电源纹波？纹波：抱负状态时，电源输出的直流应为一固定值，但是无数时候它是通过沟通电压整流、滤波后得来的。

因为滤波不整洁或多或少会有剩余的沟通成分，这种包含周期性与随机性成分的杂波信号我们称之为纹波。

即便是用电池供电也会因负载的波动而产生波纹。

较大的纹波会对高速信号质量产生干扰，影响CPU与GPU正常工作，所以这个数值越小越好。

所以为了保证电源的电压输出质量，需要对给板供电的AC/DC或DC/DC 模块的输出纹波举行测量。

而纹波的测量办法对于其该项指标确实定会产生十分大的影响，今日安泰测试Agitek就容易给大家演示一下测电源波纹的一些注重事项。

通过示波器测试电源纹波时，惟独实行正确的测量办法，才干得到精确的测量数值。

如何正确用法示波器测试电源纹波呢？以下几点为用法示波器测试纹波时需要注重的几点：1、示波器要挑选20MHz的带宽限制。

普通输出的纹波在DC~20MHz范围。

而高频同步开关噪声和信号反射等引起的噪声在DC~1GHz范围。

所以此设置可以滤除高频噪声，避开高频噪声对纹波测量造成影响。

下图为纹波与噪声的暗示图。

A：纹波+噪声；B：纹波；C：噪声。

2、示波器探头接地线尽量短。

通常建议去掉探头帽，用法探头自带的接地弹簧来接地，这样可避开由探针与地线形成的类天线环路耦合进电路中的噪声。

3、尽量挑选有1X的示波器探头。

可避开由示波器本身噪声引起的纹波误差。

由于探头端对信号举行衰减后，为了在示波器上仍读取实际信号电压值，示波器会通过设置的探头比对信号举行运算。

如用法10X衰减探头，实际进入示波器的信号衰减为1/10，为了在示波器上显示真切电压值，示波器上探头比需设为10X，示波器会将所得信号乘10后举行显示。

而探头本身的噪声是不会因探头的衰减而衰减，所以乘10后所得的噪声会变大。

对于测试的纹波较小时会产生影响。

此外，无数探头1X时的带宽惟独不足10MHz，会使高于10MHz的纹波衰减造成实际测试的纹波偏小。

示波器测量电源纹波方法
示波器那可是电子工程师的好帮手啊！就像医生的听诊器一样重要。

那用示波器测量电源纹波到底咋弄呢？首先把示波器探头接到电源上，就像给病人接上检测仪器一样。

设置好示波器的参数，比如带宽、采样率啥的。

这就好比给相机调好焦距和感光度。

可别小瞧这些参数设置，弄不好就测不准啦！那在测量过程中有啥要注意的呢？探头得接对地方呀，不然咋能测到准确的数据呢？就像射箭得瞄准靶心，不然咋能射中呢？安全性也很重要哦！可不能乱接乱摸，万一触电了咋办？这就跟走在马路上得看红绿灯一样，得注意安全。

稳定性也不能忽视，要是示波器不稳定，那测出来的数据能靠谱吗？就像坐船在海上，要是船晃得厉害，还能看清远方的东西吗？那这示波器测量电源纹波都有啥应用场景呢？在电子产品研发的时候可管用啦！能帮工程师找出问题，就像侦探在破案一样。

优势也不少呢，测量准确、快速，能让工程师及时发现问题解决问题。

就像有了一把锋利的宝剑，能在战场上披荆斩棘。

举个实际案例吧，有一次在一个项目中，用示波器测量电源纹波，很快就发现了问题所在，及时进行了调整，避免了更大的损失。

这就像在火灾发生前发现了火苗，赶紧扑灭，不然可就酿成大祸啦！所以啊，示波器测量电源纹波真的很重要，大家一定要掌握好这个方法哦！。

总结：如何使用示波器准确测量电源的电压纹波纹波是叠加在直流信号上的交流干扰信号，是电源测试中的一个很重要的标准。

电源的电压纹波测量是指，用示波器测量叠加在直流电压信号上的交流纹波电压信号。

对于恒压源，测试可以直接用电压探头测量输出到负载上的电压信号。

对于恒流源的测试，则一般是通过使用电压探头，测量采样电阻两端的电压波形。

整个测试过程中，示波器的设置是能否采样到真实信号的关键。

以下是具体的测试步骤:1、打开示波器的电源，等待示波器开机完成，如果很久没使用或环境温度发生了很大的变化，先拔掉所有的信号输入探头，操作示波器执行自校准;自校准完成后，将待使用的探头，接到示波器的1KHZ 标准信号输出上，然后按下示波器上的Auto按钮，等待示波器显示出探头捕获到的波形，如果不是标准的方波，则调节探头上的补偿电容旋钮，让波形尽量接近标准方波。

2、设置探头的衰减比例，并同时设置示波器端的探头衰减比例为一致，如1X或10X(10倍衰减信号);3、设置测量通道的耦合方式：纹波是叠加在直流信号上的交流信号，所以，我们要测试纹波信号就需要去掉直流信号，直接测量所叠加的交流信号，所以需设置耦合方式为交流；4、探头接入方式：探头的接地夹应可靠而直接地连接到电路板的地上，尽量避免使用长线引出后再夹住，这样很有可能耦合进额外的干扰信号。

探头的信号测量端也应尽量直接接触到待测量的地方，如果电路上待测量地点附近或周围环境中有高频源(如开关电源),则应该使用近地夹方式来连接地和测量点，否则将耦合进较多的开关噪声;5、在探针接入到待测量位置后，按下示波器的Auto按钮，等待示波器抓取出信号并以合适地方式显示在屏幕上。

然后打开通道信号的Vpp(峰峰值)测量和Freq(频率测量)功能，来直接查看测量后的Vpp和Freq;6、通过垂直方面的电压测量单位更细，可以对待测信号进行更加灵敏和准确地测定；通过水平方式的时基调节，使待测信号的整个波形都显现出来，并有助于Freq的测量。

示波器在测试电源纹波/噪声上的应用
测量方法测量纹波/噪声首先必须知道正确的测量方法，很多工程师拿数字示波器测量出来几百mV 的纹波/噪声值，和参数规格一比，完全差了几十的倍数这个肯定是测量方式不正确造成。

以下几点会影响到电源纹波/噪声测量的准确性：1，示波器的底噪和量化误差2，使用衰减因子大的探头测量小电压3，探头的GND 和信号两个探测点的距离过大4，示波器通道的设置（50Ω和
1MΩ，直流耦合还是交流耦合）1 对仪器的要求
示波器参数要求：支持带宽限制或数字滤波功能：一般示波器都支持20MHz 带宽限制，也有更为高级的全带宽限制功能，如：SDS2000 系列，阻抗要求50 欧和1M 欧可选。

在芯片端的电源和地阻抗通常是毫欧级别的，高频的电源噪声从同轴电缆传
输到示波器通道后，当示波器输入阻抗是50 欧时，同轴电缆的特性阻抗50 欧与通道的完全匹配，没有反射;而通道输入阻抗为1M 欧时，相当于是高阻，根据传输线理论，电源噪声发生反射，这样，导致1M 欧输入阻抗时测试的电源
噪声高于50 欧的。

探头要求：为了使接地线尽量短，可以为探头配置测试短针，或者自制短接
地线：去除探头接地线套，用金属丝自行绕制接地短线，推荐五类线中铜丝，
强度适中。

也可以用焊锡丝、铝丝等。

选择1X 无衰减档位，一般无源探头在1X 档位时，其带宽限制在
6MHz/10MHz 带宽，如此在前端可有效滤除高频纹波/噪声的干扰，减小纹波/ 噪声测量影响。

如选用10X 档位，不但无滤波作用，而且对纹波/噪声信号衰
减严重，会增加观察难度。

下面以鼎阳公司的SDS2000 为例，进行常规测量所采用的正确操作步骤：1.。
