示波器电流探头的使用方法及注意事项

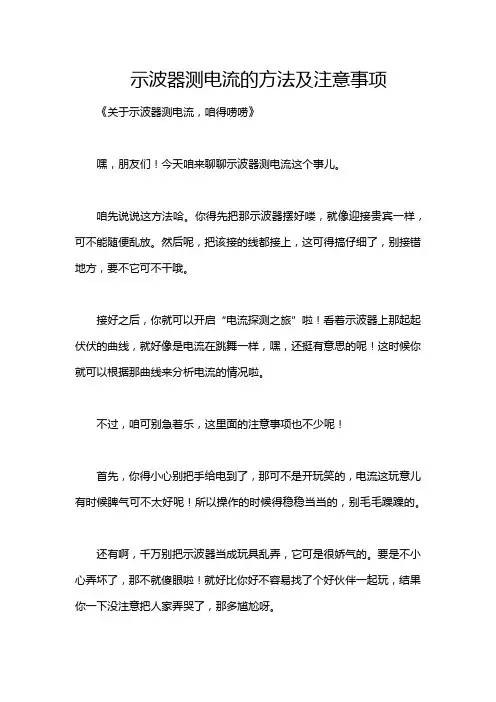

示波器测电流的方法及注意事项《关于示波器测电流，咱得唠唠》
嘿，朋友们！今天咱来聊聊示波器测电流这个事儿。

咱先说说这方法哈。

你得先把那示波器摆好喽，就像迎接贵宾一样，可不能随便乱放。

然后呢，把该接的线都接上，这可得搞仔细了，别接错地方，要不它可不干哦。

接好之后，你就可以开启“电流探测之旅”啦！看着示波器上那起起伏伏的曲线，就好像是电流在跳舞一样，嘿，还挺有意思的呢！这时候你就可以根据那曲线来分析电流的情况啦。

不过，咱可别急着乐，这里面的注意事项也不少呢！
首先，你得小心别把手给电到了，那可不是开玩笑的，电流这玩意儿有时候脾气可不太好呢！所以操作的时候得稳稳当当的，别毛毛躁躁的。

还有啊，千万别把示波器当成玩具乱弄，它可是很娇气的。

要是不小心弄坏了，那不就傻眼啦！就好比你好不容易找了个好伙伴一起玩，结果你一下没注意把人家弄哭了，那多尴尬呀。

再有就是，得仔细看说明书，别自个瞎琢磨。

有时候咱自以为聪明，结果弄巧成拙，那就不好玩了。

说明书就像是老师一样，咱得乖乖听它的话。

哦，对了，别忘了给示波器找个舒服的地儿放着，别让它受委屈咯。

总之呢，用示波器测电流就像是和一个有点小脾气但又很有用的朋友打交道。

你得了解它，顺着它的脾气来，这样才能相处愉快呀！可别嫌我啰嗦，这些都是经验之谈呐。

咱得重视起来，不然到时候出了岔子，可就得不偿失咯！
希望大家都能和示波器这个“小家伙”好好相处，测出漂亮的数据，解决那些电方面让咱头疼的问题！让我们一起在测电流的道路上顺顺利利地走下去吧！哈哈！。

引言：本文是力科示波器探头使用指南的第二部分，旨在帮助用户了解力科示波器探头的使用方法和技巧。

在本文中，我们将介绍力科示波器探头的基本原理、选择和连接方法、调节和校准技巧，以及一些常见问题的解决方法。

概述：力科示波器探头是一种用于测量电路中的电压和信号的设备，它可以将电压和信号转换为示波器可读取的波形图。

正确使用力科示波器探头可以提高测量的准确性和稳定性，确保测试结果的可靠性。

正文内容：一、力科示波器探头的基本原理1.探头的结构和工作原理2.探头的频响特性和灵敏度3.探头的衰减和放大功能4.探头的输入和输出阻抗二、力科示波器探头的选择和连接方法1.探头的不同类型和规格2.根据测试对象和电路条件选择合适的探头3.探头的连接方法和注意事项4.使用配套的适配器和接头进行连接三、力科示波器探头的调节和校准技巧1.校准示波器探头的接地引线2.调整示波器的垂直和水平灵敏度3.校准示波器探头的频响特性和衰减系数4.使用示波器的自动校准和校准信号源进行校准四、力科示波器探头常见问题的解决方法1.探头引线和连接器的故障排除2.探头频响特性不一致的解决方法3.探头衰减和放大功能失效的解决方法4.探头引入的干扰和噪音问题的解决方法5.探头与被测电路之间的匹配问题的解决方法五、总结本文介绍了力科示波器探头的基本原理、选择和连接方法、调节和校准技巧，以及一些常见问题的解决方法。

正确使用示波器探头对于准确测量和分析电路中的信号非常重要，希望本文对用户能够有所帮助。

在实际使用过程中，用户还应根据具体需求和测试条件进行进一步的实践和调试，以获得更准确的测量结果。

示波器及探头使用公司目前使用的示波器以数字示波器为主，分为两类，一类是福禄克（FLUKE）数字示波器，另一类是泰克（Tektronix ）,另外还有一台建伍（KENWO0D）模拟示波器。

示波器在生产和研发中都是非常重要的一种仪器，而且也是非常昂贵的一种仪器，所以正确使用示波器不仅能提高工作效率，也能减小对示波器的不合理损耗。

一、示波器基础知识♦什么叫示波器？示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。

在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。

有时称亮度为Z轴。

这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分” 信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值（DC）和交流值（AC）信号的噪声值和噪声是否随时间变化。

♦波形测量频率和周期不断重复的信号具有频率特性。

频率的单位是赫兹（Hz）,表示一秒时间内信号重复的次数。

成为周期每秒。

重复信号也具有周期特性，即信号完成一个循环所需要的时间量。

周期和频率互为倒数关系，即1/ 周期等于频率，同理1/ 频率等于周期。

电压电压是电路两点间的电势能或信号强度。

有时把地线或零电压作为参考点。

如果测量的是波形从最高峰值到最低峰值的电压值，则称为电压的峰值- 峰值。

幅度幅度是指电路两点间电压量。

幅度通常指被测信号以地或零电压为参考时的最大电压。

其他有些示波器还提供了测量相位、占空比、延时、上升时间等的功能。

♦示波器的分类模拟示波器本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。

示波器屏幕通常是阴极射线管（CRT。

电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。

当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。

在屏幕同一位置电子束投射频度越大，显示得也越亮。

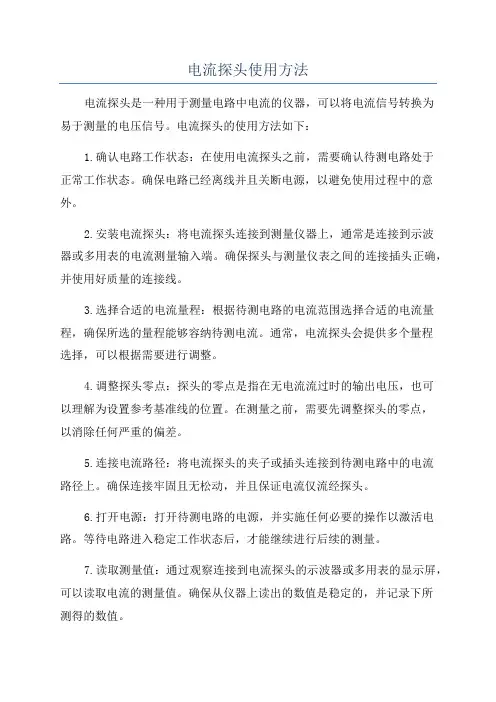

电流探头使用方法电流探头是一种用于测量电路中电流的仪器，可以将电流信号转换为易于测量的电压信号。

电流探头的使用方法如下：1.确认电路工作状态：在使用电流探头之前，需要确认待测电路处于正常工作状态。

确保电路已经离线并且关断电源，以避免使用过程中的意外。

2.安装电流探头：将电流探头连接到测量仪器上，通常是连接到示波器或多用表的电流测量输入端。

确保探头与测量仪表之间的连接插头正确，并使用好质量的连接线。

3.选择合适的电流量程：根据待测电路的电流范围选择合适的电流量程，确保所选的量程能够容纳待测电流。

通常，电流探头会提供多个量程选择，可以根据需要进行调整。

4.调整探头零点：探头的零点是指在无电流流过时的输出电压，也可以理解为设置参考基准线的位置。

在测量之前，需要先调整探头的零点，以消除任何严重的偏差。

5.连接电流路径：将电流探头的夹子或插头连接到待测电路中的电流路径上。

确保连接牢固且无松动，并且保证电流仅流经探头。

6.打开电源：打开待测电路的电源，并实施任何必要的操作以激活电路。

等待电路进入稳定工作状态后，才能继续进行后续的测量。

7.读取测量值：通过观察连接到电流探头的示波器或多用表的显示屏，可以读取电流的测量值。

确保从仪器上读出的数值是稳定的，并记录下所测得的数值。

8.处理结果：根据需要，对测量结果进行记录、分析或处理。

可以进行平均值计算、统计数据分析或与其他测量参数进行比较等。

9.关闭电源并拆除电流探头：在测量工作完成后，需要及时关闭待测电路的电源，并将电流探头与测量仪器断开连接。

将探头妥善保管，避免弯曲或损坏。

10.清洁和维护：保持电流探头的清洁，并定期进行维护。

对连接线进行检查，确保连接器和插头没有松动或氧化。

如果发现异常，及时更换或修理。

总结：电流探头的使用方法包括确认电路状态、安装探头、选择电流量程、调整零点、连接电流路径、打开电源、读取测量值、处理结果、关闭电源并拆除探头，以及清洁和维护。

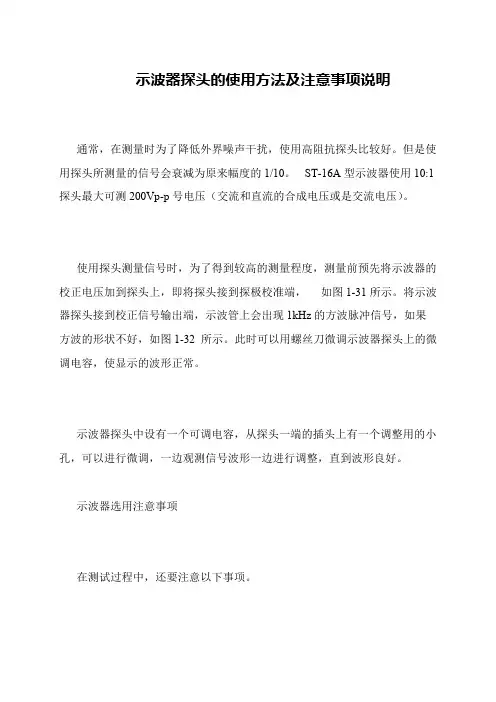

示波器探头的使用方法及注意事项说明
 通常，在测量时为了降低外界噪声干扰，使用高阻抗探头比较好。

但是使用探头所测量的信号会衰减为原来幅度的1/10。

ST-16A型示波器使用10:1探头最大可测200Vp-p号电压（交流和直流的合成电压或是交流电压）。

 使用探头测量信号时，为了得到较高的测量程度，测量前预先将示波器的校正电压加到探头上，即将探头接到探极校准端，如图1-31所示。

将示波器探头接到校正信号输出端，示波管上会出现1kHz的方波脉冲信号，如果方波的形状不好，如图1-32 所示。

此时可以用螺丝刀微调示波器探头上的微调电容，使显示的波形正常。

 示波器探头中设有一个可调电容，从探头一端的插头上有一个调整用的小孔，可以进行微调，一边观测信号波形一边进行调整，直到波形良好。

 示波器选用注意事项
 在测试过程中，还要注意以下事项。

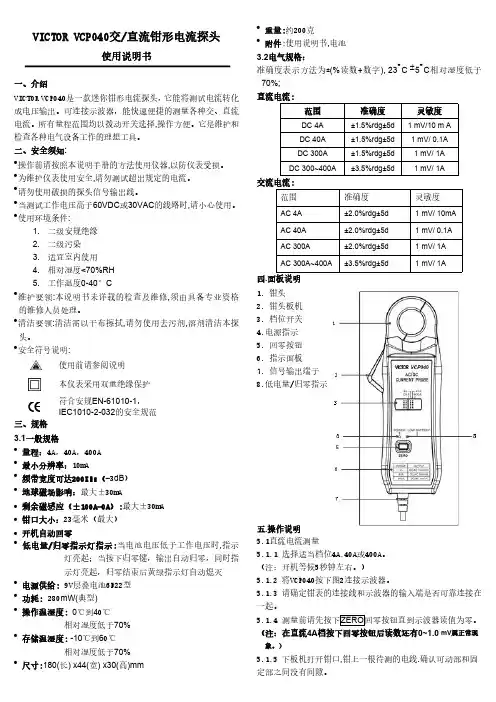

VICTOR VCP040交/直流钳形电流探头使用说明书一、介绍VICTOR VCP040是一款迷你钳形电流探头，它能将测试电流转化成电压输出。

可连接示波器，能快速便捷的测量各种交、直流电流。

所有量程范围均以拨动开关选择,操作方便。

它是维护和检查各种电气设备工作的理想工具。

二、安全须知:∙操作前请按照本说明手册的方法使用仪器,以防仪表受损。

∙为维护仪表使用安全,请勿测试超出规定的电流。

∙请勿使用破损的探头信号输出线。

∙当测试工作电压高于60VDC或30VAC的线路时,请小心使用。

∙使用环境条件:1.二级安规绝缘2.二级污染3.适宜室内使用4.相对湿度<70%RH5.工作温度0-40°C∙维护要领:本说明书未详载的检查及维修,须由具备专业资格的维修人员处理。

∙清洁要领:清洁需以干布擦拭,请勿使用去污剂,溶剂清洁本探头。

∙安全符号说明:使用前请参阅说明本仪表采用双重绝缘保护符合安规EN-61010-1，IEC1010-2-032的安全规范三、规格3.1一般规格∙量程：4A，40A，400A∙最小分辨率：10mA∙频带宽度可达200KHz（-3dB）∙地球磁场影响：最大±30mA∙剩余磁感应（±100A-0A）:最大±30mA∙钳口大小：23毫米（最大）∙开机自动回零∙低电量/归零指示灯指示:当电池电压低于工作电压时,指示灯亮起；当按下归零键，输出自动归零，同时指示灯亮起，归零结束后黄绿指示灯自动熄灭∙电源供给:9V层叠电池6F22型∙功耗:280mW(典型)∙操作温湿度:0℃到40℃相对湿度低于70%∙存储温湿度:-10℃到60℃相对湿度低于70%∙尺寸:180(长)x44(宽)x30(高)mm∙重量:约200克∙附件:使用说明书,电池3.2电气规格：准确度表示方法为±(%读数+数字),23︒C±5︒C相对湿度低于70%;直流电流:范围准确度灵敏度DC4A±1.5%rdg±5d1mV/10m ADC40A±1.5%rdg±5d1mV/0.1ADC300A±1.5%rdg±5d1mV/1ADC300~400A±3.5%rdg±5d1mV/1A交流电流:范围准确度灵敏度AC4A±2.0%rdg±5d1mV/10mAAC40A±2.0%rdg±5d1mV/0.1AAC300A±2.0%rdg±5d1mV/1AAC300A~400A±3.5%rdg±5d1mV/1A四.面板说明1.钳头2.钳头板机3.档位开关4.电源指示5.回零按钮6.指示面板7.信号输出端子8.低电量/归零指示五.操作说明5.1直流电流测量5.1.1选择适当档位4A,40A或400A。

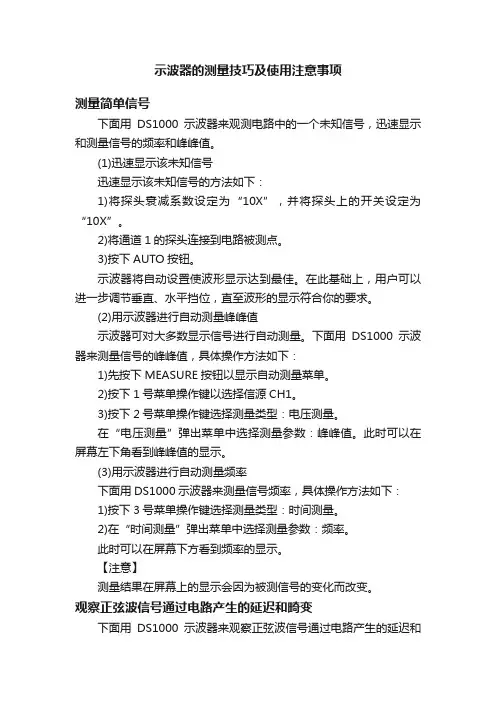

示波器的测量技巧及使用注意事项测量简单信号下面用DS1000示波器来观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。

(1)迅速显示该未知信号迅速显示该未知信号的方法如下：1)将探头衰减系数设定为“10X”，并将探头上的开关设定为“10X”。

2)将通道1的探头连接到电路被测点。

3)按下AUTO按钮。

示波器将自动设置使波形显示达到最佳。

在此基础上，用户可以进一步调节垂直、水平挡位，直至波形的显示符合你的要求。

(2)用示波器进行自动测量峰峰值示波器可对大多数显示信号进行自动测量。

下面用DS1000示波器来测量信号的峰峰值，具体操作方法如下：1)先按下MEASURE按钮以显示自动测量菜单。

2)按下1号菜单操作键以选择信源CH1。

3)按下2号菜单操作键选择测量类型：电压测量。

在“电压测量”弹出菜单中选择测量参数：峰峰值。

此时可以在屏幕左下角看到峰峰值的显示。

(3)用示波器进行自动测量频率下面用DS1000示波器来测量信号频率，具体操作方法如下：1)按下3号菜单操作键选择测量类型：时间测量。

2)在“时间测量”弹出菜单中选择测量参数：频率。

此时可以在屏幕下方看到频率的显示。

【注意】测量结果在屏幕上的显示会因为被测信号的变化而改变。

观察正弦波信号通过电路产生的延迟和畸变下面用DS1000示波器来观察正弦波信号通过电路产生的延迟和畸变。

首先设置探头和示波器通道的探头衰减系数为“10X”。

然后将示波器CH1通道与电路信号输入端相接，CH2通道与输出端相接。

1.显示CH1通道和CH2通道的信号1)按下AUTO按钮。

2)继续调整水平、垂直挡位直至波形显示满足测试要求。

3)按CH1按钮选择通道1，旋转垂直(VERTICAL)区域的垂直旋钮调整通道1波形的垂直位置。

4)按CH2按钮选择通道2，如前操作，调整通道2波形的垂直位置，使通道1、通道2的波形既不重叠在一起，又利于观察比较。

2.测量正弦波信号通过电路后产生的延迟，并观察波形的变化1)自动测量通道延迟，按下MEASURE按钮以显示自动测量菜单。

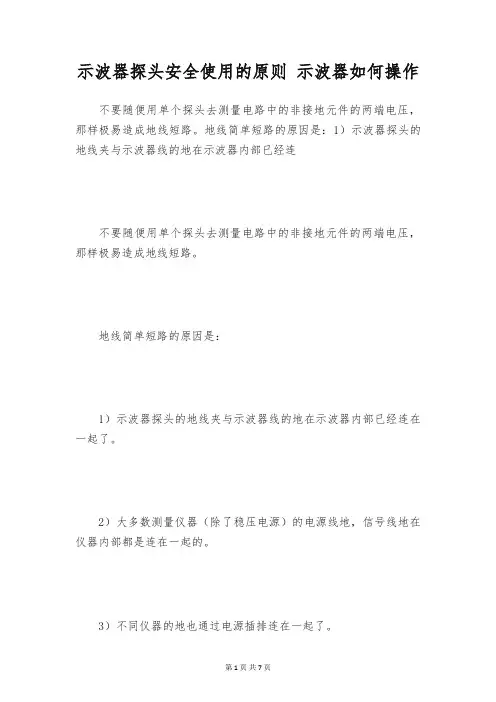

示波器探头安全使用的原则示波器如何操作不要随便用单个探头去测量电路中的非接地元件的两端电压，那样极易造成地线短路。

地线简单短路的原因是：1）示波器探头的地线夹与示波器线的地在示波器内部已经连不要随便用单个探头去测量电路中的非接地元件的两端电压，那样极易造成地线短路。

地线简单短路的原因是：1）示波器探头的地线夹与示波器线的地在示波器内部已经连在一起了。

2）大多数测量仪器（除了稳压电源）的电源线地，信号线地在仪器内部都是连在一起的。

3）不同仪器的地也通过电源插排连在一起了。

示波器探头安全使用的几条原则：1）两个示波器通道的探头地，从安全考虑，可以只接一个（反正在示波器内部它们是相连的），并且接在地电平上。

2）假如确需使用两个地线夹（例如测量高频信号），则确定要保证两个地线夹连的都是地电平。

3）假如要用示波器探头测量浮地信号，可以是用两探头信号相减的方法。

示波器探头不接地可能导致电路错误甚至是短路。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

使用注意事项：仪器操作示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

使用注意事项：仪器操作人员的安全和仪器安全，仪器在安全范围内正常工作，保证测量波形精准、数据牢靠，应注意：1．通用示波器通过调整亮度和聚焦旋钮使光点直径最小以使波形清楚，减小测试误差；不要使光点停留在一点不动，否则电子束轰击一点宜在荧光屏上形成暗斑，损坏荧光屏。

示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器察看电信号波形的使用步骤。

1、示波管和电源系统（1）电源（Power）：示波器主电源开关。

当此开关按下时，电源指示灯亮，表示电源接通。

（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。

察看低频信号时可小些，高频信号时大些。

（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。

（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。

正常室内光线下，照明灯暗一些好。

室内光线不足的环境中，可适当调亮照明灯。

2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。

依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。

示波器探头上有一双位开关。

此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。

此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

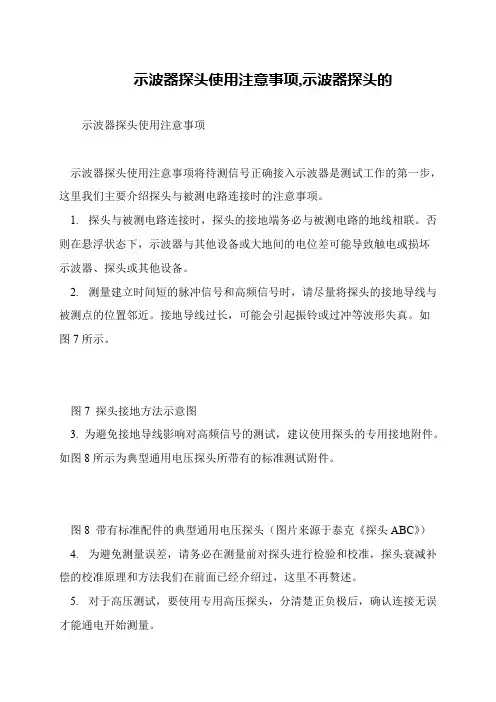

示波器探头使用注意事项,示波器探头的
示波器探头使用注意事项
 示波器探头使用注意事项将待测信号正确接入示波器是测试工作的第一步，这里我们主要介绍探头与被测电路连接时的注意事项。

 1. 探头与被测电路连接时，探头的接地端务必与被测电路的地线相联。

否则在悬浮状态下，示波器与其他设备或大地间的电位差可能导致触电或损坏
示波器、探头或其他设备。

 2. 测量建立时间短的脉冲信号和高频信号时，请尽量将探头的接地导线与被测点的位置邻近。

接地导线过长，可能会引起振铃或过冲等波形失真。

如
图7所示。

 图7 探头接地方法示意图
 3. 为避免接地导线影响对高频信号的测试，建议使用探头的专用接地附件。

如图8所示为典型通用电压探头所带有的标准测试附件。

 图8 带有标准配件的典型通用电压探头（图片来源于泰克《探头ABC》） 4. 为避免测量误差，请务必在测量前对探头进行检验和校准，探头衰减补偿的校准原理和方法我们在前面已经介绍过，这里不再赘述。

 5. 对于高压测试，要使用专用高压探头，分清楚正负极后，确认连接无误才能通电开始测量。

示波器的使用方法及注意事项
1、使用方法
（1）有源探头使用前要先进行幅度校准；
（2）探头的地线不要悬空；
（3）手触摸探头会对被测信号造成影响；
（4）探头地就近接被测信号的地；
（5）探头探针就近接被测信号管脚；
（6）引出线要尽量短；
（7）使用多个有源探头观察不同信号时，每个探头都应接地；（8）测试时，尽量减小探头探针与探头地所构成环路的面积；（9）探头要尽量与电路板PCB板面垂直；
（10）测量任意两点间的信号应使用差分探头；
（11）可以用两个普通探头代替差分探头进行差分测量；（12）用差分探头作对地测量时“-”端不能悬空；
（13）小心探头间的串扰现象；
（14）探头与示波器有特殊的匹配关系；
（15）有源探头未插好时，虽显示有波形，但波形幅度错误；（16）要注意差分探头的“削波”现象；
（17）测试高速信号时要选用1G、1PF探头；
（18）边沿触发简单常用-edge；
（19）捕捉毛刺-glitch触发；
（20）捕捉幅度异常信号-Runt触发；
（21）捕捉宽度异常信号-Width触发；
（22）检查信号边沿跳变速度是否足够快-Slew Rate触发；
（23）保持电平时间超限触发-Timeout；
（24）检查建立保持时间Setup/Hold；
（25）注意虚假信号；
（26）测信号质量时要去掉多余的负载。

2、安全注意事项
（1）示波器电源线要用三相插头良好接地。

（2）探头地线只能接电路板上的地线，不可以搭接在电路板的正、负电源端。

（3）不允许在探头还连接着被测试电路时插拔探头。

（4）信号的幅度不要超过探头和示波器的安全幅度，以免造成损坏。

如何正确使用示波器进行电路测量在电子技术领域中，示波器是一种重要的测试仪器，用于测量电路中的电压信号和波形。

正确使用示波器能够帮助工程师准确分析和诊断电路故障，提高电路设计和调试的效率。

本文将详细介绍如何正确使用示波器进行电路测量，并提供一些实用的技巧和注意事项。

一、示波器的基本原理和结构示波器通过探头（或探头配件）将被测电路的电压信号输入示波器主机，在示波器主机内部，该电压信号经过放大、滤波、采样和显示等处理，最终以波形的形式显示在示波器的屏幕上。

示波器主要由探头、垂直放大器、水平系统、触发系统、显示系统等组成。

二、选择合适的探头探头是连接被测电路和示波器主机的重要装置，它直接影响到测量的准确性和信号质量。

在选择探头时，需要考虑被测信号的频率范围、波形特性以及电路的输入阻抗等因素。

一般常用的探头有被动探头、差分探头和高压探头等。

三、设置示波器的基本参数在进行电路测量前，需要正确设置示波器的各项参数，以确保所测量到的波形准确可靠。

主要包括以下几个方面：1. 垂直尺度的设置：根据被测电压信号的幅值范围和波形特点，设置示波器的垂直尺度，使得波形能够占满屏幕，既保证了测量的灵敏度，又避免了波形的失真。

2. 水平尺度的设置：根据被测信号的频率和时间特性，设置示波器的水平尺度，使得波形在屏幕上显示完整，方便观察和分析。

3. 触发方式和触发电平的设置：触发方式一般有边沿触发、脉冲触发、视频触发等，根据被测波形的特点选择合适的触发方式，并根据波形的幅值调整触发电平，确保稳定触发。

四、测量直流和交流电压示波器可以用来测量直流和交流电压。

在测量直流电压时，选择直流耦合方式，并确保示波器的直流偏置为零，可减小测量误差。

在测量交流电压时，选择交流耦合方式，并选择合适的交流耦合通带范围，以保证测量结果的准确性。

五、测量电流和功率示波器可以通过电流探头测量电路中的电流信号，并根据电流和电压的关系计算功率。

在测量电流时，需要将电流探头连接到被测电路的合适位置，并根据电流大小选择合适的量程。

这里谈谈通用示波器探头在使用中容易被忽视的几点注意事项。

一、带宽。

这个通常会在探头上写明，如果探头的带宽不够，示波器的带宽再宽也无用。

这点在购买二手示波器的配套检波探头时最需要注意。

二、探头的阻抗匹配。

探头在使用之前应该先对其阻抗匹配部分进行调节，通常在探头的检测线靠近示波器一端(BNC头端内部)有一个可调电容，一些探头在靠近探针一端也有可调电容，它们是用来调节示波器探头的阻抗匹配的，如果阻抗不匹配的话，测量到的波形将会变形。

调节示波器探头阻抗匹配的方法如下：1．将示波器的输入选择打在GND上，然后调节Y轴位-移旋钮使扫描线出现在示波器的中间。

检查这时的扫描线是否水平(即是否跟示波器的水平中线重合)，否则，需要调节水平平衡旋钮(通常模拟示波器有这个调节小孔，需要用螺丝刀伸进去调节，对于数字示波器不用调节)。

2．将示波器的输入选择打到直流耦合上，并将示波器探头接在示波器的测试信号输出端上．然后调节扫描时间旋钮，使波形能够显示2个周期左右。

调节Y轴增益旋钮，使波形的峰一峰值在1／2屏幕宽度左右。

观察方波的上、下两边，看是否水平。

如果出现过冲、倾斜、台阶、毛刺等现象，则说明需要调节测试线上的匹配电容，直到上下两边的波形都水平为止。

3．探头前端手柄上有一个量程选择的小开关，当选择×1挡时，信号是没经衰减进入示波器的：而选择×10挡时，信号是经过衰减1／10再到示波器的。

因此，当使用示波器的×10挡时，应该将示波器上的读数扩大lO倍才是实际的读数。

另外，×10挡的输入阻抗比×1挡要高得多，所以在测试驱动能力较弱的信号波形时。

把探头打到×10挡可更好地测量。

但要注意，在不确信号电压高低时，也应当先用×10挡测一下，确认电压不是过高后再选用正确量程挡测量，养成这样的习惯是很有必要的。

4．示波器探头在使用时，要保证地线夹子可靠地接地(被测系统的地，非真正的大地)，不然测量时，就会看到一个很大的50Hz的信号，这是因为示波器的地线没连好，而感应到50Hz工频而产生的。

避开示波器电流探头损坏与电流探头使用说明示波器操作规程的使用说明一、通过对损坏电流探头的故障分析，发觉简单损坏的探头部位大致有：1.与电流放大器连接的电路板；2.电流探头的磁环坏；3.电的使用说明一、通过对损坏电流探头的故障分析，发觉简单损坏的探头部位大致有：1.与电流放大器连接的电路板；2.电流探头的磁环坏；3.电流探头的磁环线圈；4.电流探头的滑动夹子的外观损坏；5.电缆线断路。

二、电流探头损坏的原因，防备损坏的方法及使用说明上述五个部分损坏的原因可归纳如下：1.电流放大器开电后，插拔电流探头而引起的电路板损坏。

防备损坏的方法——切记不要带电插拔电流探头2.磁环是易碎的材料，掉地或使用时用力过猛都简单使它破损。

有损伤/损坏的磁环会造成测试不准或不能再测出电流。

防备损坏及使用的方法：——使用时避开掉地或用力过猛3.磁环线圈比较细，过流会导致线圈烧毁。

防备损坏的方法——使用时避开负载过流4.电流夹子不对齐，裂痕都会使测试不准或无法测出电流。

注意，推动夹子过程要当心。

防备损坏的方法——使用时电流夹子要对齐。

注意，并在推动夹子过程时要当心5.电缆线被太用力拉、扭等会简单损坏防备损坏的方法——使用时电缆线不要太用力拉、扭等。

上述所供应的操作方法，应当说比较简单，稍加注意，就能做到，但往往操作人员在紧张和繁忙的工作中简单疏忽。

这里只是再次提请用户注意。
