数字示波器使用注意事项

普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。

下面是普源数字示波器的使用方法和注意事项。

一、普源数字示波器的的基本操作1. 连接示波器与电路。

将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。

2. 调整示波器的连接。

根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。

3. 打开示波器。

根据需要,打开示波器的电源和数据端口。

4. 选择观察模式。

根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。

5. 设置观察参数。

根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。

6. 断开连接。

关闭示波器并断开连接电路。

7. 保存数据。

将示波器上的数据保存在计算机或其他存储设备中。

二、普源数字示波器的信号处理1. 正弦波分析。

使用数字信号处理软件对正弦波进行时域和频域分析。

2. 方波分析。

使用数字信号处理软件对方波进行时域和频域分析。

3. 三角波分析。

使用数字信号处理软件对三角波进行时域和频域分析。

4. 波形重建。

使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。

三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。

2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。

3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。

4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。

5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。

普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。

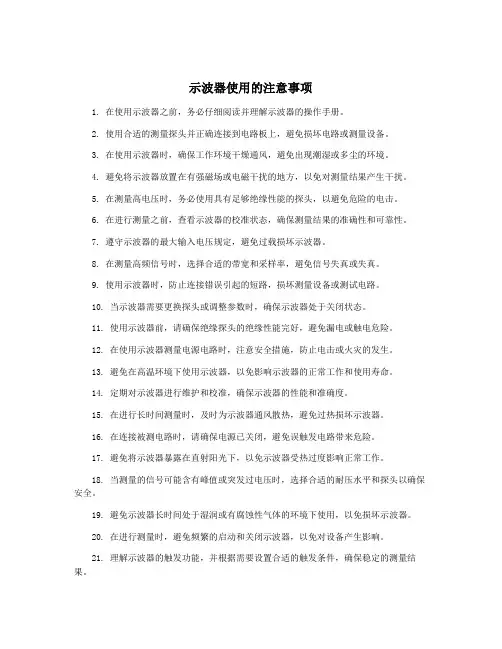

示波器使用的注意事项1. 在使用示波器之前，务必仔细阅读并理解示波器的操作手册。

2. 使用合适的测量探头并正确连接到电路板上，避免损坏电路或测量设备。

3. 在使用示波器时，确保工作环境干燥通风，避免出现潮湿或多尘的环境。

4. 避免将示波器放置在有强磁场或电磁干扰的地方，以免对测量结果产生干扰。

5. 在测量高电压时，务必使用具有足够绝缘性能的探头，以避免危险的电击。

6. 在进行测量之前，查看示波器的校准状态，确保测量结果的准确性和可靠性。

7. 遵守示波器的最大输入电压规定，避免过载损坏示波器。

8. 在测量高频信号时，选择合适的带宽和采样率，避免信号失真或失真。

9. 使用示波器时，防止连接错误引起的短路，损坏测量设备或测试电路。

10. 当示波器需要更换探头或调整参数时，确保示波器处于关闭状态。

11. 使用示波器前，请确保绝缘探头的绝缘性能完好，避免漏电或触电危险。

12. 在使用示波器测量电源电路时，注意安全措施，防止电击或火灾的发生。

13. 避免在高温环境下使用示波器，以免影响示波器的正常工作和使用寿命。

14. 定期对示波器进行维护和校准，确保示波器的性能和准确度。

15. 在进行长时间测量时，及时为示波器通风散热，避免过热损坏示波器。

16. 在连接被测电路时，请确保电源已关闭，避免误触发电路带来危险。

17. 避免将示波器暴露在直射阳光下，以免示波器受热过度影响正常工作。

18. 当测量的信号可能含有峰值或突发过电压时，选择合适的耐压水平和探头以确保安全。

19. 避免示波器长时间处于湿润或有腐蚀性气体的环境下使用，以免损坏示波器。

20. 在进行测量时，避免频繁的启动和关闭示波器，以免对设备产生影响。

21. 理解示波器的触发功能，并根据需要设置合适的触发条件，确保稳定的测量结果。

22. 在使用示波器时，避免使用损坏或磨损的探头，以免影响测量准确度。

23. 当进行高精度测量时，避免示波器与其他电磁干扰源同时工作，以确保准确结果。

数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器，它能够将电信号转换成数字信号，通过处理和显示，使人们能够直观地观察和分析电子信号的各种特性。

二、准备工作1. 检查设备：确保数字示波器的外部和内部没有损坏或故障。

2. 准备电源：将数字示波器与稳定可靠的电源连接。

三、使用方法1. 连接信号源：将被测信号源与数字示波器进行连接，确保信号源输出的电压范围在数字示波器的测量范围内。

2. 调节显示模式：根据需要选择适当的显示模式，如时间域显示、频域显示等。

3. 调节触发模式：选择合适的触发模式，如边沿触发、脉冲触发等。

4. 设置水平和垂直缩放：根据被测信号的幅值和频率调整水平和垂直缩放，使被测信号能够在屏幕上完整显示。

5. 调整触发电平：根据被测信号的特性设置触发电平，确保波形稳定地显示在屏幕上。

6. 调整触发延迟：根据需要设置触发延迟，使触发点位于波形的合适位置。

7. 分析波形：观察波形的各个特性，如幅值、频率、周期、上升时间等，并进行相应的测量和分析。

四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中，以免损坏设备或危及人身安全。

2. 在连接信号源时，确保输入端与待测电路相互匹配，避免因电阻、电容等不匹配导致的测量误差。

3. 调节触发模式和触发电平时，应根据被测信号的特性选择合适的设置，以确保波形能够稳定地显示在屏幕上。

4. 在分析波形时，要根据具体需要选择合适的测量功能，并正确使用示波器的各项功能和参数进行测量和分析。

五、故障排除1. 若数字示波器无法正常启动或显示异常，首先检查电源连接是否良好，是否存在电源故障。

2. 若波形显示不稳定或触发功能失效，可尝试调整触发模式、触发电平和触发延迟等参数，或检查信号源输出是否正常。

六、维护保养1. 定期清洁：根据使用频率和工作环境，定期清洁数字示波器的外壳和连接接口，确保设备的正常散热和连接良好。

2. 防护措施：避免将硬物、液体等杂物接触到数字示波器的内部电路板，以防止损坏电路板或导致电击等事故发生。

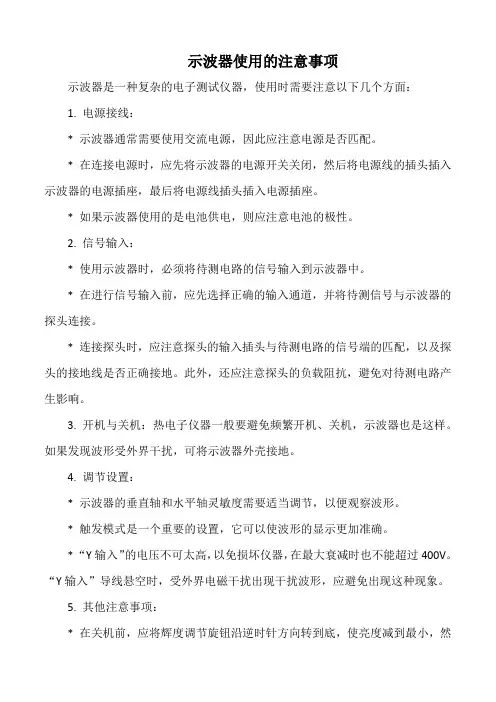

示波器使用的注意事项示波器是一种复杂的电子测试仪器，使用时需要注意以下几个方面：1. 电源接线：* 示波器通常需要使用交流电源，因此应注意电源是否匹配。

* 在连接电源时，应先将示波器的电源开关关闭，然后将电源线的插头插入示波器的电源插座，最后将电源线插头插入电源插座。

* 如果示波器使用的是电池供电，则应注意电池的极性。

2. 信号输入：* 使用示波器时，必须将待测电路的信号输入到示波器中。

* 在进行信号输入前，应先选择正确的输入通道，并将待测信号与示波器的探头连接。

* 连接探头时，应注意探头的输入插头与待测电路的信号端的匹配，以及探头的接地线是否正确接地。

此外，还应注意探头的负载阻抗，避免对待测电路产生影响。

3. 开机与关机：热电子仪器一般要避免频繁开机、关机，示波器也是这样。

如果发现波形受外界干扰，可将示波器外壳接地。

4. 调节设置：* 示波器的垂直轴和水平轴灵敏度需要适当调节，以便观察波形。

* 触发模式是一个重要的设置，它可以使波形的显示更加准确。

* “Y输入”的电压不可太高，以免损坏仪器，在最大衰减时也不能超过400V。

“Y输入”导线悬空时，受外界电磁干扰出现干扰波形，应避免出现这种现象。

5. 其他注意事项：* 在关机前，应将辉度调节旋钮沿逆时针方向转到底，使亮度减到最小，然后再断开电源开关。

* 在观察荧屏上的亮斑并进行调节时，亮斑的亮度要适中，不能过亮。

* 使用示波器进行测量时，应注意正确设置时间基准和触发条件等参数。

* 在测量低电压信号时，应选择合适的量程范围，并确保输入通道的增益设置适当。

在测量高频信号时，注意示波器的带宽限制，以避免信号失真。

请注意，示波器种类繁多（如万用示波表、数字示波器、模拟示波器、虚拟示波器、任意波形示波器、手持示波表、数字荧光示波器、数据采集示波器等），具体使用时还应参照对应的使用说明。

数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。

本操作指南旨在帮助用户正确操作数字示波器，使用其各项功能。

二、外观与接口数字示波器通常由以下部分组成：1. 主机：包含屏幕、按键等操作界面。

2. 接口：用于连接外部信号源和测量配件。

三、操作步骤以下将详细介绍数字示波器的操作步骤：1. 连接电源：将数字示波器的电源插头插入电源插座，并确保供电正常。

2. 连接信号源：使用信号线或钳子将待测信号源与数字示波器的输入接口连接。

3. 打开电源：按下数字示波器的电源按钮，开启仪器。

4. 调整设置：根据测量需求，设置数字示波器的触发、时间、垂直和水平缩放等参数。

5. 查看波形：通过数字示波器的屏幕，即可实时查看输入信号的波形。

四、功能介绍数字示波器提供了许多功能，包括但不限于以下几个方面：1. 触发模式：可选择边沿触发、脉宽触发、视频触发等不同触发模式。

2. 自动测量：数字示波器能够自动对波形进行各项参数的测量，如峰峰值、频率、周期等。

3. 存储功能：用户可以将测量结果保存在数字示波器内存中，方便后续查看和分析。

4. 波形记录：数字示波器可以记录一段时间内的波形，反映信号的变化趋势。

5. 其他设置：数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。

五、常见问题与解决方法在使用数字示波器过程中，可能会遇到以下问题，下面提供相应的解决方法供参考：1. 无法观测到信号：检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。

2. 波形不稳定：检查信号源的稳定性、数字示波器的触发参数设置是否合理。

3. 信号失真：检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。

4. 操作困难：仔细阅读数字示波器的用户手册，了解各项功能的使用方法。

六、注意事项为了保证数字示波器的正常使用，遵循以下注意事项：1. 避免过量电压：不要将过高或过低电压的信号直接输入到数字示波器中。

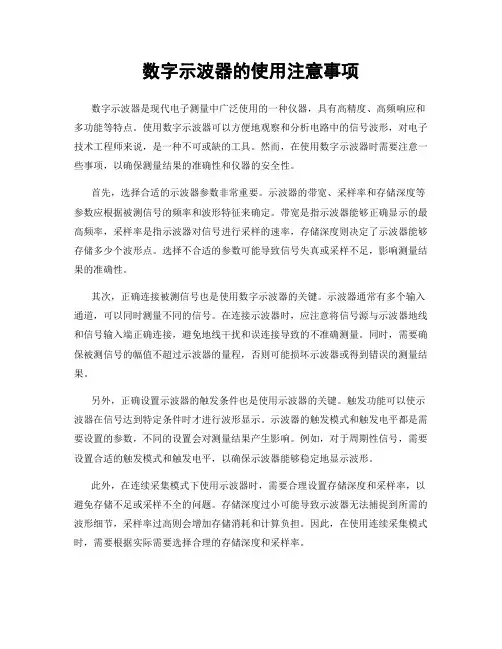

数字示波器的使用注意事项数字示波器是现代电子测量中广泛使用的一种仪器，具有高精度、高频响应和多功能等特点。

使用数字示波器可以方便地观察和分析电路中的信号波形，对电子技术工程师来说，是一种不可或缺的工具。

然而，在使用数字示波器时需要注意一些事项，以确保测量结果的准确性和仪器的安全性。

首先，选择合适的示波器参数非常重要。

示波器的带宽、采样率和存储深度等参数应根据被测信号的频率和波形特征来确定。

带宽是指示波器能够正确显示的最高频率，采样率是指示波器对信号进行采样的速率，存储深度则决定了示波器能够存储多少个波形点。

选择不合适的参数可能导致信号失真或采样不足，影响测量结果的准确性。

其次，正确连接被测信号也是使用数字示波器的关键。

示波器通常有多个输入通道，可以同时测量不同的信号。

在连接示波器时，应注意将信号源与示波器地线和信号输入端正确连接，避免地线干扰和误连接导致的不准确测量。

同时，需要确保被测信号的幅值不超过示波器的量程，否则可能损坏示波器或得到错误的测量结果。

另外，正确设置示波器的触发条件也是使用示波器的关键。

触发功能可以使示波器在信号达到特定条件时才进行波形显示。

示波器的触发模式和触发电平都是需要设置的参数，不同的设置会对测量结果产生影响。

例如，对于周期性信号，需要设置合适的触发模式和触发电平，以确保示波器能够稳定地显示波形。

此外，在连续采集模式下使用示波器时，需要合理设置存储深度和采样率，以避免存储不足或采样不全的问题。

存储深度过小可能导致示波器无法捕捉到所需的波形细节，采样率过高则会增加存储消耗和计算负担。

因此，在使用连续采集模式时，需要根据实际需要选择合理的存储深度和采样率。

此外，在使用示波器进行测量时，应注意避免电磁干扰和共模干扰对测量结果的影响。

特别是在高频测量中，示波器和被测信号之间的电缆和连接线应采用屏蔽较好的电磁兼容性材料，以减小外部干扰的影响。

同时，示波器的地线和信号输入端也需要正确连接，以避免共模干扰对测量结果的影响。

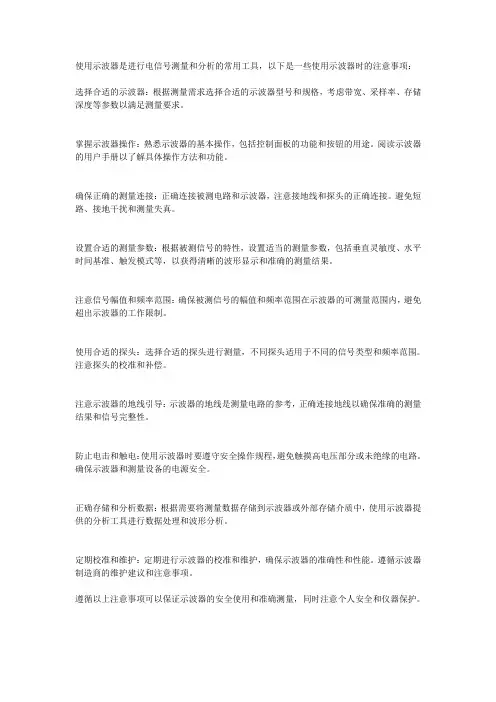

使用示波器是进行电信号测量和分析的常用工具，以下是一些使用示波器时的注意事项：
选择合适的示波器：根据测量需求选择合适的示波器型号和规格，考虑带宽、采样率、存储深度等参数以满足测量要求。

掌握示波器操作：熟悉示波器的基本操作，包括控制面板的功能和按钮的用途。

阅读示波器的用户手册以了解具体操作方法和功能。

确保正确的测量连接：正确连接被测电路和示波器，注意接地线和探头的正确连接。

避免短路、接地干扰和测量失真。

设置合适的测量参数：根据被测信号的特性，设置适当的测量参数，包括垂直灵敏度、水平时间基准、触发模式等，以获得清晰的波形显示和准确的测量结果。

注意信号幅值和频率范围：确保被测信号的幅值和频率范围在示波器的可测量范围内，避免超出示波器的工作限制。

使用合适的探头：选择合适的探头进行测量，不同探头适用于不同的信号类型和频率范围。

注意探头的校准和补偿。

注意示波器的地线引导：示波器的地线是测量电路的参考，正确连接地线以确保准确的测量结果和信号完整性。

防止电击和触电：使用示波器时要遵守安全操作规程，避免触摸高电压部分或未绝缘的电路。

确保示波器和测量设备的电源安全。

正确存储和分析数据：根据需要将测量数据存储到示波器或外部存储介质中，使用示波器提供的分析工具进行数据处理和波形分析。

定期校准和维护：定期进行示波器的校准和维护，确保示波器的准确性和性能。

遵循示波器制造商的维护建议和注意事项。

遵循以上注意事项可以保证示波器的安全使用和准确测量，同时注意个人安全和仪器保护。

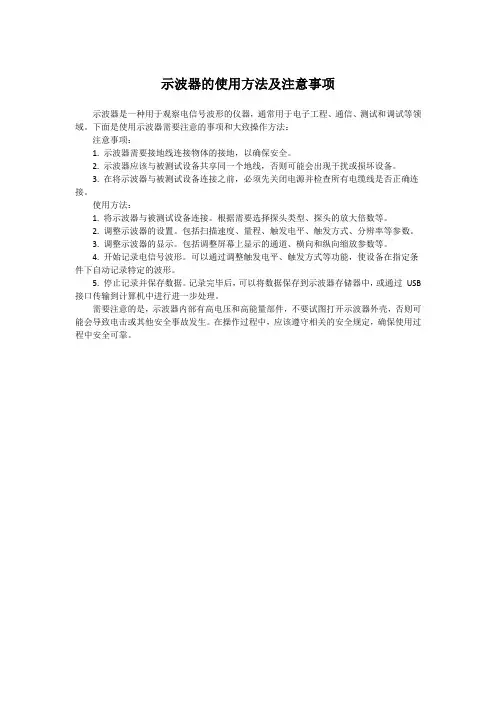

示波器的使用方法及注意事项
示波器是一种用于观察电信号波形的仪器，通常用于电子工程、通信、测试和调试等领域。

下面是使用示波器需要注意的事项和大致操作方法：
注意事项：
1. 示波器需要接地线连接物体的接地，以确保安全。

2. 示波器应该与被测试设备共享同一个地线，否则可能会出现干扰或损坏设备。

3. 在将示波器与被测试设备连接之前，必须先关闭电源并检查所有电缆线是否正确连接。

使用方法：
1. 将示波器与被测试设备连接。

根据需要选择探头类型、探头的放大倍数等。

2. 调整示波器的设置。

包括扫描速度、量程、触发电平、触发方式、分辨率等参数。

3. 调整示波器的显示。

包括调整屏幕上显示的通道、横向和纵向缩放参数等。

4. 开始记录电信号波形。

可以通过调整触发电平、触发方式等功能，使设备在指定条件下自动记录特定的波形。

5. 停止记录并保存数据。

记录完毕后，可以将数据保存到示波器存储器中，或通过USB 接口传输到计算机中进行进一步处理。

需要注意的是，示波器内部有高电压和高能量部件，不要试图打开示波器外壳，否则可能会导致电击或其他安全事故发生。

在操作过程中，应该遵守相关的安全规定，确保使用过程中安全可靠。

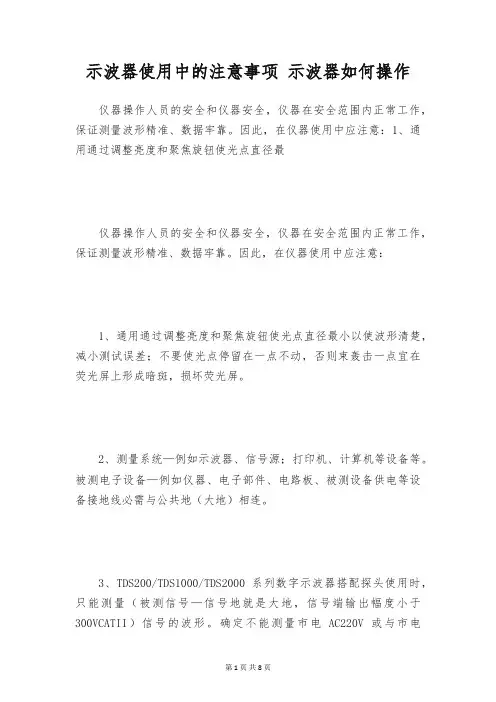

示波器使用中的注意事项示波器如何操作仪器操作人员的安全和仪器安全，仪器在安全范围内正常工作，保证测量波形精准、数据牢靠。

因此，在仪器使用中应注意：1、通用通过调整亮度和聚焦旋钮使光点直径最仪器操作人员的安全和仪器安全，仪器在安全范围内正常工作，保证测量波形精准、数据牢靠。

因此，在仪器使用中应注意：1、通用通过调整亮度和聚焦旋钮使光点直径最小以使波形清楚，减小测试误差；不要使光点停留在一点不动，否则束轰击一点宜在荧光屏上形成暗斑，损坏荧光屏。

2、测量系统—例如示波器、信号源；打印机、计算机等设备等。

被测电子设备—例如仪器、电子部件、电路板、被测设备供电等设备接地线必需与公共地（大地）相连。

3、TDS200/TDS1000/TDS2000系列数字示波器搭配探头使用时，只能测量（被测信号—信号地就是大地，信号端输出幅度小于300VCATII）信号的波形。

确定不能测量市电AC220V或与市电AC220V不能隔离的电子设备的浮地信号。

（浮地是不能接大地的，否则造成仪器损坏，如测试电磁炉。

）4、通用示波器的外壳，信号输入端BNC插座金属外圈，探头接地线，AC220V电源插座接地线端都是相通的。

如仪器使用时不接大地线，直接用探头对浮地信号测量，则仪器相对大地会产生电位差；电压值等于探头接地线接触被测设备点与大地之间的电位差。

这将对仪器操作人员、示波器、被测电子设备带来严重安全不安全。

5、用户如必需测量（开关电源初级，掌控电路）、UPS（不间断电源）、电子整流器、节能灯、等类型产品或其它与市电AC220V 不能隔离的电子设备进行浮地信号测试时，必使用DP100高压隔离差分探头。

除此之外，热电子仪器还要避开频繁开机、关机，并且关机前先将辉度调整旋钮沿逆时针方向转到底，使亮度减到最小，然后再断开电源开关。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

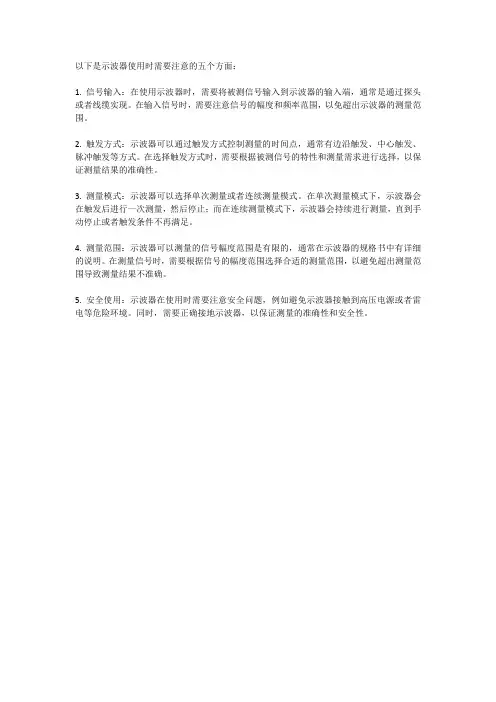

以下是示波器使用时需要注意的五个方面：
1. 信号输入：在使用示波器时，需要将被测信号输入到示波器的输入端，通常是通过探头或者线缆实现。

在输入信号时，需要注意信号的幅度和频率范围，以免超出示波器的测量范围。

2. 触发方式：示波器可以通过触发方式控制测量的时间点，通常有边沿触发、中心触发、脉冲触发等方式。

在选择触发方式时，需要根据被测信号的特性和测量需求进行选择，以保证测量结果的准确性。

3. 测量模式：示波器可以选择单次测量或者连续测量模式。

在单次测量模式下，示波器会在触发后进行一次测量，然后停止；而在连续测量模式下，示波器会持续进行测量，直到手动停止或者触发条件不再满足。

4. 测量范围：示波器可以测量的信号幅度范围是有限的，通常在示波器的规格书中有详细的说明。

在测量信号时，需要根据信号的幅度范围选择合适的测量范围，以避免超出测量范围导致测量结果不准确。

5. 安全使用：示波器在使用时需要注意安全问题，例如避免示波器接触到高压电源或者雷电等危险环境。

同时，需要正确接地示波器，以保证测量的准确性和安全性。

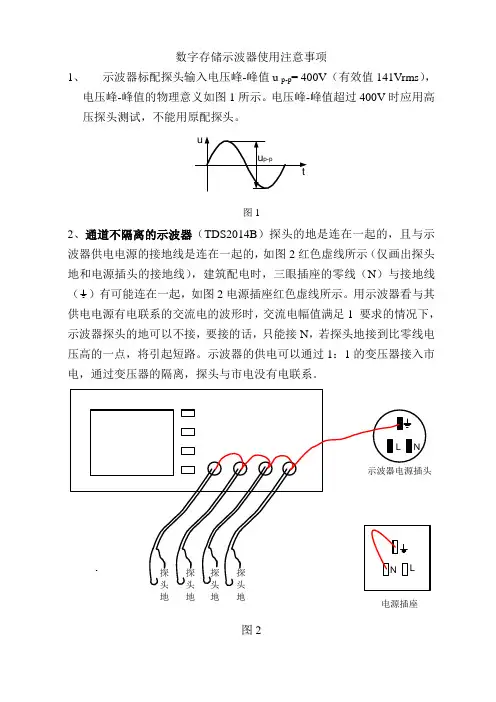

数字存储示波器使用注意事项
1、示波器标配探头输入电压峰-峰值u p-p= 400V（有效值141Vrms），
电压峰-峰值的物理意义如图1所示。

电压峰-峰值超过400V时应用高压探头测试，不能用原配探头。

图1
2、通道不隔离的示波器（TDS2014B）探头的地是连在一起的，且与示波器供电电源的接地线是连在一起的，如图2红色虚线所示（仅画出探头地和电源插头的接地线），建筑配电时，三眼插座的零线（N）与接地线（）有可能连在一起，如图2电源插座红色虚线所示。

用示波器看与其供电电源有电联系的交流电的波形时，交流电幅值满足1 要求的情况下，示波器探头的地可以不接，要接的话，只能接N，若探头地接到比零线电压高的一点，将引起短路。

示波器的供电可以通过1：1的变压器接入市电，通过变压器的隔离，探头与市电没有电联系。

地地地地
电源插座
图2
3、通道隔离的示波器（TPS2014）探头的地是隔离的，同供电电源之间也是隔离的。

示波器的使用方法及注意事项示波器是一种比较复杂的电子测试仪器。

下面将简单介绍示波器的使用方法及注意事项。

1. 连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插座。

2. 连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的X-Y 模式选择开关到内部位置。

3. 打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。

4. 调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。

通常在观察波形前先调节好垂直轴的灵敏度。

5. 调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。

6. 调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。

在使用示波器的时候，触发模式是一个重要的设置，它可以使波形的显示更加准确。

7. 调节扫描速度：示波器的扫描速度可以控制波形的显示速度，常用按钮、「时间/间隔」来调节扫描速度。

8. 扫描波形：将触发设置为“自动”或手动触发后，按下扫描按钮，即可扫描波形。

1. 使用时应先注意示波器的品牌、型号、功能和技术指标是否符合要求。

2. 使用示波器时，应首先检查各电路系统的电源电压是否稳定，各信号源是否正常工作。

3. 在示波器进行波形观察时，应先调节正确的垂直和水平灵敏度，以免信号失真。

4. 示波器使用过程中应注意地线连接和盘面干净，以保证良好的测量质量。

5. 在使用示波器时，应注意不要超过其最大允许电压范围，以免损坏设备。

6. 在正常使用示波器的过程中，要注意保持仪器的良好状态，不让它接触强磁场或电磁干扰的环境，以防止设备的干扰或损坏。

7. 使用示波器需要按照正确的操作流程执行相关操作，而且也应谨慎操作。

在使用时不要随意拔插、拆卸仪器部件，防止对设备造成损害。

综上所述，正确使用示波器是保证电子测试质量的重要保障。

在使用示波器时请仔细阅读使用说明，按照操作流程和注意事项执行相关操作，这既可以保证设备的正常使用，也可以保障使用人员的人身安全。

示波器操作规程一、引言示波器是一种常用的电子测量仪器，广泛应用于电子、通信、自动化等领域。

为了确保示波器的正确操作和安全使用，制定本操作规程。

二、安全注意事项1. 使用示波器前，应确保电源和电路处于安全状态，避免触电和短路等危险情况。

2. 避免示波器与高压电源、高电流电路直接接触，以免损坏设备和造成人身伤害。

3. 在操作示波器时，应穿戴防静电手套和鞋套，避免静电对设备的损坏。

4. 禁止在示波器上放置任何液体或金属物品，以免引起短路或触电事故。

三、示波器的基本操作步骤1. 打开示波器电源，并确保示波器处于待机状态。

2. 连接待测电路或信号源到示波器的输入端口。

确保连接正确并稳固。

3. 调节示波器的触发模式和触发电平，以确保触发信号的稳定和准确。

4. 设置示波器的时间基准，选择合适的时间尺度和扫描速率，以便观察信号的波形和变化。

5. 调节示波器的垂直放大倍数和偏移，使波形在屏幕上显示清晰且适合观察。

6. 根据需要，选择合适的触发方式和触发源，以确保捕捉到所需的信号。

7. 使用示波器的光标功能，测量波形的幅值、频率、周期等参数。

8. 在观察完毕后，关闭示波器电源，并断开与待测电路或信号源的连接。

四、示波器常见故障排除方法1. 若示波器无法开机或显示异常，首先检查电源线是否连接良好，电源是否正常。

2. 如果示波器无法触发或触发不稳定，可检查触发模式和触发电平的设置是否正确。

3. 如果示波器的波形显示不清晰或有噪声干扰，可尝试调整垂直放大倍数和偏移，或更换信号线缆。

4. 若示波器无法测量信号的幅值或频率等参数，可使用光标功能进行手动测量。

5. 如果示波器的测量结果与预期不符，可尝试重新设置触发方式、触发源和时间基准等参数。

五、维护保养1. 定期清洁示波器的外壳和屏幕，使用干净的软布擦拭，避免使用化学溶剂。

2. 避免示波器长时间暴露在高温、潮湿或尘埃环境中，以保证设备的正常运行。

3. 定期检查示波器的连接线缆和探头，确保连接良好并无损坏。

数字示波器使用注意事项1. 嘿，可别小看了数字示波器的电源哦！就像手机没电就啥也干不了一样，示波器没电也没法工作呀！所以一定要确保电源连接稳定，不然正测着关键数据呢突然黑屏，那不抓瞎啦！例子：上次小李在做实验，正测到重要地方，示波器突然没电了，他那个懊恼呀！2. 哎呀呀，探头的选择可重要啦！这就好比你挑鞋子，得合脚呀！不合适的探头会影响测量精度的哟！例子：小王那次随便拿了个探头，结果测出来的数据乱七八糟的，这不就悲剧了嘛。

3. 你知道吗，数字示波器的设置可不能马虎！这就跟调电视画面似的，得调到最清晰最准确呀！比如带宽设置不对，那看到的波形可能就不准确啦。

例子：小张没仔细设置，结果测出来的波形完全不对，白忙乎一场。

4. 千万别把数字示波器放在不稳定的地方呀！这就好像搭积木，根基不稳可不行！不然不小心碰一下，数据全乱套啦！例子：有次在实验室，一个示波器放得不稳，被人不小心碰了一下，数据全毁了，大家那个心疼呀。

5. 注意啦注意啦，使用数字示波器的时候要保持环境干净整洁哟！不然灰尘啥的进去了，会不会影响它工作呀？就像人在脏脏的环境里也不舒服呀！例子：有个示波器长期在灰尘多的地方，后来老是出故障呢。

6. 嘿，对数字示波器的操作可别太粗暴啦！它可不是铁打的呀，要温柔对待它，就像对宝贝一样！太粗鲁了它会“闹脾气”的哟！例子：小赵那次用力过猛，把示波器的按钮都差点弄坏了。

7. 数字示波器的校准也很关键呀！这就像给秤校准一样，不准确怎么行呢？不然测出来的数据能信吗？例子：上次没校准就用，结果数据偏差好大，真是后悔呀！8. 要时刻关注数字示波器的显示呀！就像你时刻看着锅里煮的东西一样，万一有异常能及时发现呀！要是没注意到，那不就糟糕啦？例子：有回没注意显示，等发现问题的时候已经晚了。

9. 数字示波器的存储功能也要用对呀！别到时候找不到数据干着急！这就像把东西放好，要用的时候能找出来呀！例子：老孙那次没存好数据，到处找都找不到，急得团团转。

示波器的使用注意事项示波器是一种广泛应用于电子领域的仪器，主要用于观察电信号的波形、频率和幅度等特性。

在使用示波器时，需要注意以下几点：1. 保持仪器干燥，避免进水和受潮。

示波器内部是由许多精密的电子元件组成的，如果长时间处于潮湿环境中，会导致元件损坏或失灵。

2. 在使用示波器前，必须检查电源线和连接线是否牢固。

如果连接线接触不良或电源线松动，会导致测量数据出现误差。

3. 在进行测量时，必须选择适当的探头。

不同类型的探头适用于不同类型的信号，如果选择不当，会导致误差增大或无法测量。

4. 在调节示波器时，必须按照正确的步骤进行。

首先应该选择合适的触发源和触发方式，然后再进行信号调节和波形显示。

5. 在进行测量时，必须选择合适的量程和时间基准。

如果量程过小或时间基准过大，会导致数据精度降低或无法测量。

6. 在观察波形时，需要注意波形的幅度和频率特性。

如果幅度过大或过小，会导致数据误差或损坏仪器；如果频率过高或过低，会导致信号失真或无法测量。

7. 在进行测量时，需要注意信号的稳定性。

如果信号不稳定或存在干扰，会导致测量数据不准确或无法测量。

8. 在使用示波器时，需要注意电磁兼容性。

如果示波器和其他电子设备存在干扰，会导致测量数据误差或损坏仪器。

9. 在进行数据处理时，需要注意数据的精度和有效性。

如果数据处理不当，会导致数据失真或无法使用。

10. 在使用示波器时，需要注意操作的安全性。

必须按照规定的操作程序进行操作，避免发生意外事故。

在使用示波器时，需要注意安全性、精度、稳定性和正确性等方面，确保测量数据的准确性和有效性。

数字示波器的正确使用方法与注意事项数字示波器是一种广泛应用于电子领域的测量仪器，它能够将电信号转换为数字信号，并显示在屏幕上，以便我们对电路进行分析和故障排查。

然而，要正确使用数字示波器并避免一些常见的错误，我们需要注意以下几点。

第一，正确选择示波器的带宽和采样率。

带宽决定了示波器能够捕捉到的最高频率信号，选择适合的带宽可以保证测量结果的准确性。

采样率则决定了示波器对信号的精细度，一般要满足奈奎斯特采样定理，即采样率应该大于信号最高频率的2倍。

第二，合理设置示波器的触发模式和触发电平。

触发模式可以是边沿触发、脉宽触发等，根据具体需求选择合适的模式。

触发电平的设置能够帮助我们稳定地捕捉到信号的特定部分，例如上升沿、下降沿等。

关于触发条件的设置，要根据测量对象的特点进行合理调整，以确保触发到我们感兴趣的信号。

第三，选取适当的测量通道和探头。

示波器通常有多个输入通道，可以同时显示多个信号，如电压、电流、频率等。

选择合适的通道可以满足不同测量需求，并提高工作效率。

此外，探头的选择也非常重要，不同的探头有不同的频宽、阻抗等特性，要根据实际测量情况选择合适的探头，以保证信号的准确采集。

第四，合理调整示波器的水平和垂直缩放。

水平缩放用于调整时间轴的显示范围，垂直缩放则是调整电压轴的显示范围。

通过合理的缩放调整，我们可以更清晰地观察到信号的细节，并进行更精确的测量。

第五，注意示波器的地线连接。

示波器的地线应该正确接地，并与被测电路的地线相连，以确保测量的准确性和稳定性。

错误的地线连接可能导致测量误差和干扰。

第六，避免过量测量。

在使用示波器进行测量时，过量的测量可能会增加电源负荷和损坏测量对象。

因此，在进行高电压或高电流测量时，要确保示波器的测量范围能够覆盖被测信号，以避免过量测量的问题。

最后，及时校准示波器。

由于使用时间的长短或环境因素的影响，示波器的测量精度可能会有所下降，因此应定期对示波器进行校准，以确保测量结果的准确性。

示波器的使用注意事项示波器是一种用来观察电信号波形的仪器，常用于电子、通信、计算机等领域。

正确使用示波器可以提高工作效率，保证测量结果的准确性。

下面是示波器使用的一些注意事项：1. 注意安全：使用示波器时，要注意电流、电压等的分级，选择正确的电压档位，并确保接线正确，以避免对人员和设备产生安全风险。

2. 选择合适的带宽：示波器的带宽决定了能够观测到的信号频率范围，选择合适的带宽可以避免信号失真和频率截断的情况。

3. 设置合适的触发模式和触发电平：示波器的触发模式有边沿触发、脉冲触发、视频触发等，根据测量需求选择合适的触发模式。

同时，根据信号波形的特点，设置合适的触发电平，确保波形稳定显示。

4. 注意地线的连接：示波器的地线应正确连接到测量对象的地点，以保证准确的测量结果。

5. 校准示波器：在使用示波器之前，应该对示波器进行校准，保证测量结果的准确性。

定期进行校准，以确保示波器的测量精度。

6. 选择合适的探头：示波器通常需要使用探头进行测量，选择合适的探头对于保证测量的准确性至关重要。

不同类型的探头适用于不同类型的测量信号，如电压、电流、差分信号等。

7. 了解示波器功能：示波器具有多种功能，如自动测量、数据存储、频谱分析等，熟悉并灵活运用这些功能，可以提高工作效率。

8. 注意信号接口的阻抗匹配：示波器的输入阻抗要和被测电路的输出阻抗相匹配，以避免因阻抗失配导致的测量误差。

9. 预防静电干扰：示波器是非常敏感的仪器，在处理示波器和测量对象时，要注意防止静电干扰，避免对示波器和测量对象造成损坏或误差。

10. 妥善保存数据和波形：在测量过程中产生的数据和波形，应妥善保存，以备后续分析和比对。

数字示波器使用方法数字示波器是一种广泛应用于电子测量领域的仪器，它能够以数字方式显示电信号的波形，因此在电子工程、通信、计算机等领域有着重要的作用。

本文将介绍数字示波器的使用方法，帮助大家更好地了解和使用这一仪器。

首先，使用数字示波器前需要对其进行基本的连接和设置。

将待测信号通过探头连接到数字示波器的输入端，然后打开示波器电源，并调整触发模式、时间基准、垂直灵敏度等参数，以确保能够清晰地显示波形。

在连接和设置完成后，即可开始观察和分析信号波形。

观察信号波形时，需要注意以下几点。

首先，要选择合适的时间基准和垂直灵敏度，以确保波形能够在屏幕上完整显示，并且不失真。

其次，要注意观察波形的周期、幅度、频率等特征，这些特征对于分析信号的性质非常重要。

另外，还要留意波形的稳定性和噪声情况，这些都可能影响到信号的准确性。

除了观察波形外，数字示波器还可以进行一些基本的信号分析。

例如，可以通过示波器的测量功能来测量波形的周期、频率、峰峰值、均方根值等参数，这些参数对于分析信号的特性非常有帮助。

另外，数字示波器还可以进行波形的存储和回放，这对于一些需要长时间观察和分析的信号非常有用。

在使用数字示波器时，还需要留意一些常见的注意事项。

首先，要注意保护好示波器的探头，避免其受到损坏。

其次，要避免在高压或高频信号下直接连接示波器，以免对示波器造成损坏。

另外，要定期对示波器进行校准和维护，以确保其测量的准确性和稳定性。

综上所述，数字示波器是一种非常重要的电子测量仪器，在电子工程、通信、计算机等领域有着广泛的应用。

正确使用数字示波器并且合理分析信号波形，对于工程技术人员具有重要的意义。

希望本文所介绍的数字示波器使用方法能够帮助大家更好地理解和应用这一仪器。

数字示波器操作说明书一、简介数字示波器（以下简称示波器）是一种可显示电信号波形的测量仪器，用于观察和分析电路中的信号。

本操作说明书将详细介绍示波器的使用方法和注意事项。

二、功能概述示波器具有以下主要功能：1. 波形显示：示波器可以将输入信号的波形以图形的形式展示在屏幕上，方便用户观察。

2. 参数测量：示波器可以测量信号的频率、幅值、相位等参数，帮助用户进行信号分析。

3. 存储功能：示波器可以将测量到的波形数据存储在内部或外部存储设备中，方便用户后续处理和回顾。

三、操作步骤以下是示波器的操作步骤，您可以按照以下顺序进行操作：1. 连接信号源：将待测信号源通过正确的接口连接到示波器的输入端，确保信号源的输出符合示波器的输入要求。

2. 打开示波器：按下示波器的电源按钮，待示波器启动完成后，屏幕将显示初始界面。

3. 调整触发模式：示波器的触发模式可选择自动触发、单次触发或外部触发，根据需要调整触发模式。

4. 调整垂直尺度：根据待测信号的幅值范围，调节示波器的垂直尺度，使得信号在屏幕上能够完整显示。

5. 调整水平尺度：根据待测信号的时间范围，调节示波器的水平尺度，使得波形在屏幕上稳定显示。

6. 开始测量：按下示波器的开始测量按钮，示波器将开始捕捉并显示信号的波形。

7. 分析波形：观察波形并进行相关测量和分析，调整相应参数以满足需求。

8. 存储数据：如需保存波形数据，可将数据存储在示波器的内部存储器或外部存储设备中。

四、注意事项在使用示波器时，需要注意以下事项：1. 请按照正确的操作步骤进行操作，确保操作的准确性和安全性。

2. 当前操作涉及高压电路时，请确保断开电源并等待足够的放电时间后再进行操作，以免发生触电事故。

3. 示例中的操作仅供参考，实际操作中请结合具体设备和信号要求进行调整。

4. 避免示波器长时间暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响示波器的性能。

5. 如遇到操作问题或设备故障，请及时与相关技术人员联系进行维修或更换。

数字示波器‎使用注意事‎项首先在使用‎仪器前应仔‎细阅读说明‎书,对功能、使用注意事‎项有详细的‎了解。

以下内容如‎果和说明书‎有出入以说‎明书和机身‎标示或其他‎声明的厂商‎数据、说明为准1.一般情况下‎要求被测量‎设备和测量‎设备都应可‎靠连接参考‎地，如不能满足‎时应使用隔‎离系统做良‎好的隔离后‎才能测量，例如：使用隔离变‎压器，示波器使用‎电池供电，使用隔离探‎头等。

2.一般数字示‎波器配合探‎头使用时，只能测量(被测信号到‎信号地就是‎大地)信号端输出‎幅度小于3‎00V CAT II信号的‎波形。

绝对不能测‎量市电AC‎220V 或与市电A‎C220V‎不能隔离的‎电子设备的‎浮地信号。

3. 通用示波器‎的外壳，信号输入端‎B NC 插座金属外‎圈，探头接地线‎，AC220‎V电源插座‎接地线端都‎是相通的。

如仪器使用‎时不接大地‎线，直接用探头‎对浮地信号‎测量，则仪器相对‎大地会产生‎电位差; 电压值等于‎探头接地线‎接触被测设‎备点与大地‎之间的电位‎差。

这将对仪器‎操作人员、示波器、被测电子设‎备带来严重‎安全危险。

4.用户如须要‎测量与市电‎A C220‎V不能隔离‎的电子设备‎进行浮地信‎号测试时，必使用高压‎隔离差分探‎头或示波器‎使用电池供‎电。

非隔离示波‎器探头使用‎注意事项1、首先要注意‎带宽是否满‎足要求，通常探头上‎标明多少M‎H z。

2、探头在使用‎之前应注意‎阻抗是否匹‎配。

3、探头电容和‎阻抗在不同‎档时并不相‎同，通常探头上‎会标明什么‎档位多少p‎F的电容，一般高衰减‎档电容值小‎于低衰减档‎，测量敏感信‎号时，如高阻输出‎信号、晶振信号等‎一般要求使‎用10X档‎测量。

4、示波器探头‎在使用时，要保证地线‎夹子可靠连‎接参考点5、使用多通道‎测量时，由于非隔离‎探头底线连‎通，地线夹子应‎连于相同点‎，如需测量非‎共地信号时‎需使用隔离‎探头并注意‎隔离电压不‎可超过隔离‎探头耐压范‎围6、注意！！！现有的Ag‎i lent‎1000X‎探头为非隔‎离探头，探头负接头‎和B NC外‎圈是连通的‎。
