示波器使用方法示波器是一种用来观察和测量电信号波形的仪器，它在电子工程领域中有着广泛的应用。
正确的使用示波器可以帮助工程师快速准确地分析电路中的问题，提高工作效率。
下面将介绍示波器的基本使用方法，希望能对大家有所帮助。
首先，准备工作。
在使用示波器之前，需要确保示波器的电源已经连接并打开，同时调整好屏幕亮度和对比度，以便于观察波形。
另外，还需要准备好测试线和探头，确保它们的连接是正确的。
接下来，连接电路。
将示波器的探头连接到待测电路的信号源上，确保连接的稳固可靠。
在连接时要注意探头的接地线是否连接到了合适的地点，避免出现测量误差。
然后，调整示波器。
根据待测信号的频率和幅度范围，调整示波器的触发模式、水平和垂直灵敏度，以确保波形能够清晰地显示在屏幕上。
在调整过程中，可以利用示波器的自动设置功能来快速调整参数，然后再微调以满足实际需求。
接着，观察波形。
当示波器参数调整完成后，可以开始观察波形。
通过调整触发电平和触发边沿，可以使波形在屏幕上稳定显示。
此时，可以观察波形的周期、频率、幅度等特征，以判断电路工作是否正常。
最后，记录和分析。
在观察到波形后，可以通过示波器的截屏功能或者外部设备来记录波形，以备后续分析和比较。
同时，可以利用示波器的测量功能来获取波形的具体数值，进行进一步的分析和计算。
总结，通过以上步骤的操作，我们可以正确地使用示波器来观察和测量电信号波形。
在实际工程中，示波器是一种非常重要的测试仪器，掌握好示波器的使用方法对于工程师来说至关重要。
希望本文介绍的内容能够帮助大家更加熟练地使用示波器，提高工作效率，解决实际问题。
数字示波器使用方法
数字示波器是一种用于观察电子信号波形的仪器，它可以帮助工程师和技术人员快速准确地分析电路中的电压信号。
本文将介绍数字示波器的基本使用方法，帮助您更好地掌握这一重要的仪器。
首先，使用数字示波器前需要确保设备连接正确。
将被测信号的输入端连接到示波器的输入端，确保极性正确，避免短路或损坏设备。
接下来，打开示波器并调整垂直和水平控制，使波形在屏幕上清晰可见。
调整示波器的垂直控制，可以改变波形的幅度，使波形在屏幕上占据适当的空间。
同时，可以调整示波器的水平控制，改变波形在时间轴上的位置，以便观察特定时间段内的波形变化。
另外，数字示波器还具有触发功能，可以帮助用户捕获特定条件下的波形。
通过调整触发控制，可以设置触发的电压水平、触发的边沿类型和触发的通道，以确保捕获到所需的波形。
在观察波形时，可以利用示波器的测量功能对波形进行分析。
示波器可以测量波形的频率、周期、峰峰值、均值等参数，帮助用户更全面地了解电路中的信号特性。
此外，数字示波器还具有存储和回放功能，可以将观察到的波形保存下来，以便后续分析和比较。
通过存储和回放功能，用户可以更方便地对波形进行详细的分析和研究。
最后，在使用完数字示波器后，需要注意关闭设备并将连接线缠绕整齐，以确保设备的安全和整洁。
另外，定期对数字示波器进行校准和维护，以保证其测量的准确性和稳定性。
总之，数字示波器是一种非常重要的电子测量仪器，掌握其基本使用方法对于工程师和技术人员来说至关重要。
通过本文的介绍，希望能够帮助您更好地理解和应用数字示波器，提高工作效率和准确性。
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。
2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。
2. 调整水平扫描控制，使波形在屏幕上水平移动。
3. 调整垂直幅度控制，使波形在屏幕上垂直移动。
4. 调整触发控制，使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。
2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。
3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。
2. 遵循电路安全操作规范，避免触电和短路等事故发生。
3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。
4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。
2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。
3. 若问题仍未解决，请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。
数字示波器操作规程1.目的规范本公司设备的操作流程，提供安全正确的操作方法，确保设备的正确使用。
2.适用范围适用于本公司DS1000E型数字示波器的操作以及维护等作业指导。
3.操作规程3.1使用前检查3.1.1按STORAGE按钮，用菜单操作键从顶部菜单框中选择存储类型，然后调出出厂设置菜单框；3.1.2接入信号到通道1（CH1），将输入探头和接地夹接到探头补偿器的连接器上，按AUTO（自动设置）按钮，几秒钟内，可见到方波显示（1KHz,约3V，峰峰值）；3.1.3示波器设置探头衰减系数，此衰减系数改变仪器的垂直档位比例，从而使得测量结果正确反映被测信号的电平（默认的探头菜单系数设定值为10X），设置方法如下：按CH1功能键显示通道1的操作菜单，应用与“探头”项目平行的3号菜单操作键，选择与使用的探头同比例的衰减系数；3.1.4以同样的方法检查通道2 （CH2）。
按OFF功能按钮以关闭CH1，按CH2功能按钮以打开通道2 ，重复步骤2和3 。
注：示波器开机后，调出出厂设置，可以恢复正常运行；实验室使用开路电缆，探头衰减系数应设为1X。
3.2波形显示的自动设置3.2.1将被测信号连接到信号输入通道（CH1/CH2）；3.2.2按下AUTO 按钮；示波器将自动设置垂直，水平和触发控制。
注：应用自动设置要求被测信号的频率大于或等于50 Hz，占空比大于1％。
3.3CH1、CH2通道设置3.3.1在CH1接入一个含有直流偏置的正弦信号，关闭CH2通道；3.3.2按CH1功能键，系统显示CH1通道的操作菜单；3.3.3按耦合→交流，设置为交流耦合方式，被测信号含有的直流分量被阻隔，波形显示在屏幕中央，波形以零线标记上下对称，屏幕左下方出现“CH1～”交流耦合状态标志；3.3.4按耦合→直流，设置为直流耦合方式，被测信号含有的直流分量和交流分量都可以通过，波形显示偏离屏幕中央，波形不以零线为标记上下对称，屏幕左下方出现直流耦合状态标志“CH1—”；3.3.5按耦合→接地，设置为接地方式，被测信号都被阻隔，波形显示为一零直线，左下方出现接地耦合状态标志“CH1 ”。

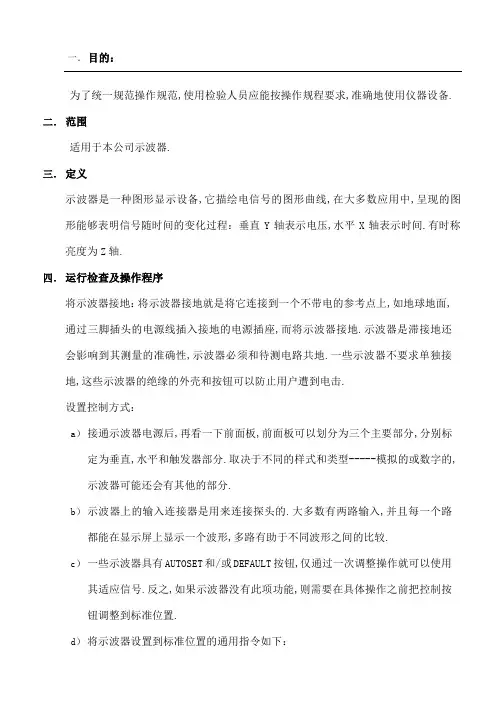

一．目的：为了统一规范操作规范,使用检验人员应能按操作规程要求,准确地使用仪器设备.二．范围适用于本公司示波器.三．定义示波器是一种图形显示设备,它描绘电信号的图形曲线,在大多数应用中,呈现的图形能够表明信号随时间的变化过程：垂直Y轴表示电压,水平X轴表示时间.有时称亮度为Z轴.四．运行检查及操作程序将示波器接地：将示波器接地就是将它连接到一个不带电的参考点上,如地球地面,通过三脚插头的电源线插入接地的电源插座,而将示波器接地.示波器是滞接地还会影响到其测量的准确性,示波器必须和待测电路共地.一些示波器不要求单独接地,这些示波器的绝缘的外壳和按钮可以防止用户遭到电击.设置控制方式：a）接通示波器电源后,再看一下前面板,前面板可以划分为三个主要部分,分别标定为垂直,水平和触发器部分.取决于不同的样式和类型-----模拟的或数字的,示波器可能还会有其他的部分.b）示波器上的输入连接器是用来连接探头的.大多数有两路输入,并且每一个路都能在显示屏上显示一个波形,多路有助于不同波形之间的比较.c）一些示波器具有AUTOSET和/或DEFAULT按钮,仅通过一次调整操作就可以使用其适应信号.反之,如果示波器没有此项功能,则需要在具体操作之前把控制按钮调整到标准位置.d）将示波器设置到标准位置的通用指令如下：1.设置示波器显示通道1信号2.将垂直电源/格表读和位置控制按钮调整到中值位置.3.关掉可变的伏特/格4.关掉所有的放大倍数设置5.将通道1输入耦合设置为直流6.设置触发源设置为通道17.将触发延迟减至最小或将其关掉8.如果可以的话,将亮度控制按钮设置为标准值.9.如果可以的话,调整聚焦控制按钮调整到中值.10.将水平时间/格和位置控制按钮调整到中值.有关指令部分的详细内容请参考示波器的附带手册.使用探头将探头连接到示波器上.使用与示波器有着较好匹配的探头,可以发挥示波器所有的能力和性能,并能确保所测信号的完整性.连接地线夹子测量一个信号需要两种连接：探头的触头连接和接地连接.探头附带的鄂口工具一夹子将探头接到待测电路的接地点.实际操作中,将接地夹接到电路中已知的接地点,如所修理的立体声装置的金属机壳上,并将探头的触点接到电路中的测试点上.校正探头：a)示波器对无源衰减探头进行校正.在使用一个无源探头之前,必须对其进行校正----使其电气特性与特定的示波器相平衡.应该养成每次开启示波器进校正探头的习惯.一个没有调好的探头会使测量结果不那么精确.下面图示说明了使用校正不当的探头对一个1兆测试信号的影响.b)大多数示波器在面板上有一个用来校正探头的方波参考信号.校正探头的通用方法如下：1.将探头连接上一个垂直通道.2.将探头尖端与探头校正信号相连,也就是方波参考信号3.将发线夹子接地.4.观察方波参考信号5.对探头进行适当的调整,使方波的角成直角.当校正探头时,通常会将你要用到的任何一个附属尖端都连接上,并将探头接在你打算用的那个垂直通道上,这样能保证在测量时,示波器有与校正时相同的电气特性.示波器的测试技术a）电压测量电压是电路中两点间电势的数量,以伏特表示,通常其中一点为地零伏特,但并不总是如此.电压也可以是峰---峰,即从一个信号的最大值点到其最小值点,进行测量,应该注意指出您想要的是哪种电压.一旦测出电压,其它量就可以通过计算获得.例如：欧姆定律表明电路中两点间电压等于电流和电阻乘积.得知任意两个,就可以按下面公式计算出第三个量：电压=电流电阻电流=电压/电阻电阻=电压/电流功率=电压电流b）时间和频率测量可以用示波器的水平刻度进行时间的测量,时间测量包括测量周期和脉冲中的脉冲宽度.频率是周期的倒数,所以一旦知道周期后,就知道频率,与电压测量相似.c）脉冲宽度和上升时间测量标准的脉冲测量是脉冲宽度和上升时间.上升时间是一个脉冲从低电压到高电压所占时间的数量.按照惯例,从脉冲全电压的10%处到90%处来测量上升时间,这就消除了脉冲转角不规则性,脉冲宽度是一个脉冲从低电压到高电压再到低电平所占时间的数量.按照惯例,在脉冲全电压的50%处来测量脉冲宽度.。

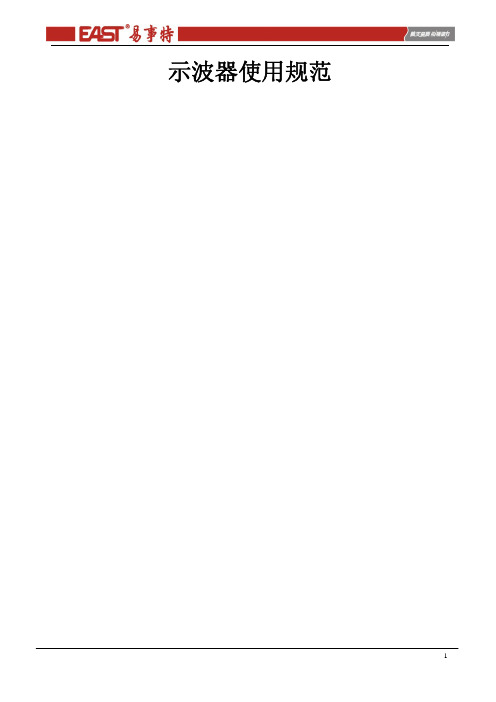

示波器使用规范变更记录项版次 变更内容 制定 制定日期 审核 生效日期 次1 V1.0 初稿林华汕2011-8-18目录前言 (4)1示波器使用注意事项 (5)2 示波器操作规范 (6)2.1相关人身安全操作规范 (6)2.2如何正确量测信号 (6)3 横河示波器DLM2024操作键和旋钮简介 (9)4 横河示波器DLM2024基本设置和使用 (14)4.1测试前的设置 (14)4.2波形的观察与测量 (15)5横河示波器DL1640与DLM2024简要比较 (18)前言为便于新进同事能快速熟悉公司内仪器的使用方法及注意事项，同时确保测试仪器的合理选用及正确使用，保证实验数据的正确性，提升开发绩效，工业设计中心测试部主导编写了一系列公司内仪器的使用规范。
示波器之于测试实验，就如眼睛对于每个人一样，是获取信息的重要通道。
熟练的掌握示波器的用法及安全使用事项是必不可少的。
横河两款示波器功能强大，由于篇幅及编者能力所限，此规范内只列出实验过程中的常用功能及注意事项。
未及之处请参阅厂商提供的详细说明书。
1示波器使用注意事项1）请勿拆卸外壳2）发生异常时请拔下电源线3）请勿损坏电源线4）请勿在仪器上放置物品5）请勿震动输入接口或探头6）请勿损坏LCD7）长时间不用时请拔出电源线8）通风环境（仪器左侧有进气孔，后面有散热孔。
为防止仪器因内部温度上升损坏，请勿挡住进气孔和散热孔）。
9）请勿将仪器放置在以下场所：a.阳光直射或靠近发热源的地方；b.油烟、蒸汽、灰尘、腐蚀性气体多的地方；c.靠近强磁场源的地方；d.靠近高压设备或电线的地方；e.机械振动高的地方；f.不平坦的地方。
10）关闭电源注意事项：a.保存数据时，如果突然关闭主电源开关（后面板）或拔下电源线，可能会损坏保存数据的存储介质。
请保存好数据后，再关闭主电源开关。
b.如果关闭主电源开关，或者前面板电源开关亮绿灯时拔出了电源线，示波器将不会保留之前的设置。

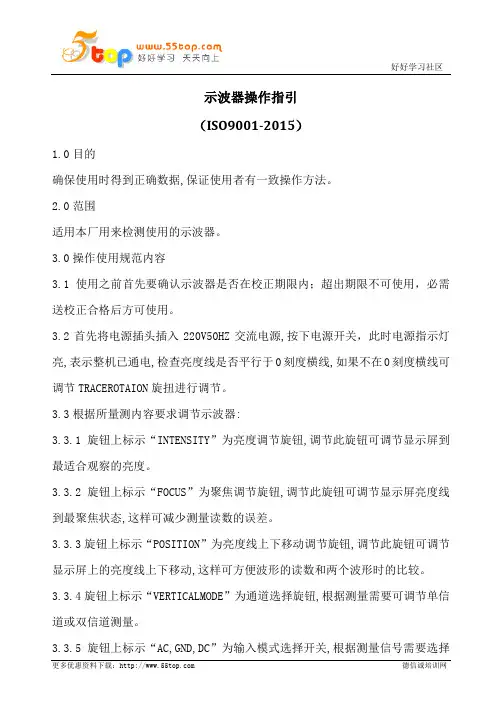

示波器操作指引（ISO9001-2015）1.0目的确保使用时得到正确数据,保证使用者有一致操作方法。
2.0范围适用本厂用来检测使用的示波器。
3.0操作使用规范内容3.1使用之前首先要确认示波器是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。
3.2首先将电源插头插入220V50HZ交流电源,按下电源开关，此时电源指示灯亮,表示整机已通电,检查亮度线是否平行于0刻度横线,如果不在0刻度横线可调节TRACEROTAION旋扭进行调节。
3.3根据所量测内容要求调节示波器:3.3.1旋钮上标示“INTENSITY”为亮度调节旋钮,调节此旋钮可调节显示屏到最适合观察的亮度。
3.3.2旋钮上标示“FOCUS”为聚焦调节旋钮,调节此旋钮可调节显示屏亮度线到最聚焦状态,这样可减少测量读数的误差。
3.3.3旋钮上标示“POSITION”为亮度线上下移动调节旋钮,调节此旋钮可调节显示屏上的亮度线上下移动,这样可方便波形的读数和两个波形时的比较。
3.3.4旋钮上标示“VERTICALMODE”为通道选择旋钮,根据测量需要可调节单信道或双信道测量。
3.3.5旋钮上标示“AC,GND,DC”为输入模式选择开关,根据测量信号需要选择合适的输入模式;AC为交流信号输入模式,GND为接地检测模式,DC为直流信号输入模式。
3.3.6旋钮上标示“AC,GND,DC”为输入模式选择开关,根据测量信号需要选择合适的输入模式;AC为交流信号输入模式,GND为接地检测模式,DC为直流信号输入模式。
3.3.7旋钮上标示“VOLTS/DIV”的旋扭为垂直灵敏度调节旋扭,根据测量信号大小需要选择合适灵敏度。
3.3.8旋钮上标示“SEC/DIV”为水平扫描时间的旋扭,根据测量信号需要调节合适的时间可在屏幕上获得合适的显示信号波形。
3.3.9示波器上的CH1,CH2分别为信号输入的第一信道和第二信道。
3.4使用示波器时按照被测信号的要求去调节各旋扭的功能,读出刻度数值。
TDS 220 数字实时示波器使用指导我公司现在提供给新产品工程部工程师使用的示波器为美国Tektronix公司产品TDS220，该产品具有100MHz带宽，采样速率为1GS/s，2500点记录长度，为双通道数字实时示波器（超取样率至少为10倍），有光标读数功能、波形持续显示功能，示波器操作温度0℃~50℃，能够满足SYNLOCK对漂移产生、抖动产生、相位瞬变的测试需要。
示波器控制面板上有如下功能区：●右上角3个键：分别执行AUTOSET、HARDCOPY、RUN/STOP功能；●MENUS区：该区6个键负责示波器主功能菜单选择；●菜单子项选择区：该区5个键负责显示屏上某一主菜单各功能子项选择；由控制面板最左面一排按键控制；●通道垂直位置及分辨率调节区：通道1、通道2垂直位置与分辨率由VERTICAL区各键及旋钮选择调节；●通道水平位置及分辨率调节区：HORIZONAL区负责调整水平位置及水平分辨率；TRIGGER区：一个旋钮及4个按键负责对触发作调整。
一、现以测漂移产生为例说明示波器使用基本操作规范及步骤：1)为了防止电击，示波器一定要用三脚插座，以保证可靠接入大地；2) 为使观察到的波形客观、准确，在某一环境第一次测试前应对示波器进行自校正：按MENUS框中的UTILITY钮，选择自校正项既可(一定将所有探棒或导线从通道CH1、CH2 及EXT TRIG断开；如果环境温度变化范围达到或超过5℃时，您必须执行此项操作）；3)示波器在规定操作温度（0℃~50℃）下持续运行10分钟后，进入稳定工作状态，既需预热10分钟；4)将TOG板输出的2.048MHz信号与示波器CH1相连，铷钟自由振荡的2.048MHz输出与示波器CH2相连；5)按AUTOSET键；6)按TRIGGER MENU按钮，将“信源”设置成“CH2”，如波形不稳定，调节TRIGGER LEVEL旋钮，应使示波器屏幕右方“←”符号位于所选触发源波形最大与最小值范围内，使波形稳定（示波器上方“↓”表示水平触发位置即触发时间；右上方Pos时间值表明示波器触发水平位置距显示屏中心位置的时间差；示波器右方“←”表示垂直触发位置即触发电平高度）；7)这时如不想观察CH2通道触发信号波形，可按CH2的MENU键两次，以关闭CH2通道波形（该键为通道是否显示波形开关键）；8)调节CH1通道VERTICAL项下的 POSITION旋钮，将波形的调节到屏幕中间（相对垂直坐标）；9)将 CH1的VOLTS/DIV旋钮旋到最右端即2mV/格；10)先向左旋HORIZONIAL项下的POSITION钮使屏幕中心上升沿向左移动一个周期，此时右上方 Pos=1UI=448ns，即所测信号位置距触发位置一个周期，也就是使所测的上升沿处于屏幕中心位置，再向右调SEC/DIV钮直至10ns/格；11)按DISPLAY按钮，将持续选项设置成无限（波形的所有变化将会记录在显示屏上）；12)记录测试开始时间，测试30分钟后，按STOP键（注意这时除了按如下说明操作外，不要动任何钮及键，否则测试结果波形有被刷新可能）；13)按CURSOR按钮，将类型设置成时间，用VERTICAL项下CH1通道的POSITION旋钮调节CURSOR1光标与波形阴影左边对齐，用VERTICAL项下CH2通道的POSITION旋钮调节CURSOR2与波形阴影右边对齐（光标读数位置应为阴影水平值最宽处）；14)读出显示屏右区菜单项增量下的ns时间值，此值即为漂移产生时间值；15)示波器在安装了TDS200系列扩展模块的情况下，具有硬拷贝功能（打印）功能，可以在几种示波器支持的打印格式（LaserJet、Epson、BMP、PCX、EPSIMAGE、INTERLEAF、DPU411、DPU412、ThinkJet、DeskJet）下将测试波形打印出来；16)测试前应在示波器与HPLaserJet 打印机皆断电情况下，将打印电缆连到示波器上的Centronics口；17)按UTILITY键，在显示屏的菜单上选择“选件”项；18)显示屏的菜单上选择“硬拷贝”，然后将“版面格式”选为“竖向”，“拷贝格式”选为“LaserJet”（以HP激光打印机为例）,“拷贝接口”选为“Centronics”；19)按HARDCOPY键，数十秒钟后测试结果从打印机输出。

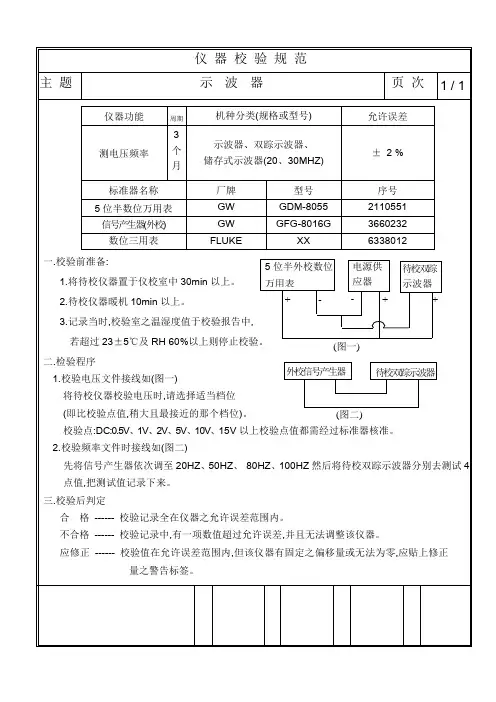

示波器校验规程一、校验目的示波器是一种用于测量波形的仪器。
为了保证示波器的准确性和稳定性，在使用前需要进行校验以确保测量结果的可靠性。
本校验规程的目的是规范示波器的校验流程和标准，以提高校验效率和质量。
二、校验仪器和工具1.校验仪器：a)标准信号发生器：用于产生已知的标准电压信号；b)标准电阻箱：用于提供已知的标准电阻；c)标准电容箱：用于提供已知的标准电容；d)标准频率计：用于测量标准信号的频率。
2.校验工具：a)多用途测试仪：用于测量示波器的输入输出端口的电压；b)电压表：用于测量示波器的输出电压。
三、校验步骤1.外观检查a)检查示波器的外壳是否完整，按钮是否灵活，显示屏是否正常；b)检查示波器的电源线是否连接良好，是否无损坏现象。
2.零位校准a)将示波器连接到适当的电源，并打开电源开关；b)等待示波器启动完成，将示波器的刻度调定钮旋转至零位，确保水平和垂直刻度在零位上。
3.垂直灵敏度校准a)将标准信号发生器输出已知的电压信号，接入示波器的输入端口；b)调整示波器的垂直灵敏度至标准信号的电压值；c)读取示波器屏幕上电压刻度的值，与标准信号发生器输出的电压进行比较，确保示波器测量值的准确性。
4.水平灵敏度校准a)将示波器的水平灵敏度调整至合适的范围；b)使用标准频率计测量标准信号的频率，并将标准信号发生器的频率调整至与标准频率计测量值一致；c)观察示波器屏幕上的波形，确保波形的周期与标准频率计测量值一致，以验证示波器的水平灵敏度。
5.触发灵敏度校准a)将标准信号发生器输出一个周期可触发的信号，接入示波器的输入端口；b)调整示波器的触发灵敏度至标准信号发生器输出信号呈现稳定的波形。
6.示波器的频率和脉宽测量a)使用标准频率计测量标准信号的频率，并将标准信号发生器的频率调整至与标准频率计测量值一致；b)使用示波器测量标准信号的频率，并与标准频率计测量值进行比较，以验证示波器的频率测量准确性；c)将标准信号发生器输出一个已知的脉冲信号，并使用示波器测量脉冲的宽度，与标准脉宽进行比较，以验证示波器的脉宽测量准确性。
固维便携式示波器安全操作及保养规程前言示波器是电子行业中的常见仪器，用于显示和观察电信号的波形。
固维便携式示波器是一款灵活便携的示波器，广泛应用于电子与通信等工业领域。
然而，没有正确的操作方法和保养规范，固维便携式示波器可能会出现故障，甚至会给使用者带来危险。
因此，在正式开始使用示波器之前，有必要了解其安全操作和保养规程。
安全操作规程1. 事先检测设备在使用固维便携式示波器之前，应该仔细检查设备是否有物理损坏或其他问题。
外观损坏的设备应该得到维修或更换，以确保设备的正常运行。
2. 使用正确的电源固维便携式示波器的电源可以是交流或直流。
确保使用正确的电源以避免电源故障和安全问题。
同时，在使用电池作为示波器的电源时，要注意保持电池的充电状态以保证长时间的使用。
3. 操作正确在使用示波器时，应该熟悉设备的操作，遵循正确的操作步骤和方法。
特别是对于操纵旋钮、按键等实体操作的部分，要手动轻轻操作，避免使用过大的力，以保护设备。
4. 防静电措施静电可能会对固维便携式示波器产生不可逆的影响。
因此，在使用之前，应该采取防静电措施，包括使用静电防护器和接地线缆，以减少对设备的静电辐射。
5. 避免高温高温环境会对电子设备产生重大影响，包括烧毁电路板和元器件。
因此，在使用固维便携式示波器时，避免在高温环境使用，并定期检查设备的散热情况以确保正常运行。
6. 使用正确的探头和测量线固维便携式示波器的正确操作需要使用正确的探头和测量线。
选择合适的探头和测量线可以减少测量误差，提高测量精度，同时保护设备。
7. 关闭后正确存放在使用示波器后，应该正确地关闭设备，并用干净的布覆盖其表面以保护设备。
避免将示波器放在潮湿或不稳定的地方，避免震动等，以确保设备的长期稳定运行。
保养规程1. 定期清洗固维便携式示波器表面会积累灰尘、油脂和其他污垢。
因此，应该定期清洗设备。
使用纯净的、轻柔的布来擦拭设备，不得使用有害的清洁剂。
2. 避免振动震动可能会对固维便携式示波器产生负面影响，因此，应该避免将设备放在振动或震动的环境中，也不要在设备上放重物。
以下是示波器使用时需要注意的五个方面：
1. 信号输入：在使用示波器时，需要将被测信号输入到示波器的输入端，通常是通过探头或者线缆实现。
在输入信号时，需要注意信号的幅度和频率范围，以免超出示波器的测量范围。
2. 触发方式：示波器可以通过触发方式控制测量的时间点，通常有边沿触发、中心触发、脉冲触发等方式。
在选择触发方式时，需要根据被测信号的特性和测量需求进行选择，以保证测量结果的准确性。
3. 测量模式：示波器可以选择单次测量或者连续测量模式。
在单次测量模式下，示波器会在触发后进行一次测量，然后停止；而在连续测量模式下，示波器会持续进行测量，直到手动停止或者触发条件不再满足。
4. 测量范围：示波器可以测量的信号幅度范围是有限的，通常在示波器的规格书中有详细的说明。
在测量信号时，需要根据信号的幅度范围选择合适的测量范围，以避免超出测量范围导致测量结果不准确。
5. 安全使用：示波器在使用时需要注意安全问题，例如避免示波器接触到高压电源或者雷电等危险环境。
同时，需要正确接地示波器，以保证测量的准确性和安全性。
示波器安全操作规程
《示波器安全操作规程》
示波器是一种常用的电子测试仪器，广泛应用于电子工程、通信、医疗、汽车等领域。
为了保障使用人员的安全和设备的正常运行，有必要制定一套示波器安全操作规程。
1. 开始操作前，首先要检查示波器的外部是否有明显的损坏，如有必须进行维修或更换。
2. 在使用示波器前，必须先了解其基本操作方法和功能，并按照使用说明书正确接入电源和信号源。
3. 在连接电缆时，务必确保其正确接入示波器的输入端口，以避免电路短路或损坏。
4. 在操作示波器时，应该避免接触示波器内部的高压部件，以免触电危险。
5. 使用示波器时，要保持仪器和操作区域干燥，避免水或其他液体进入内部，导致短路或损坏。
6. 操作过程中，不得私自拆卸示波器外壳，以免影响设备性能或导致安全事故。
7. 在示波器工作时，禁止将金属物件或其他导电物体放置在操作面板上，避免发生短路或设备损坏。
8. 操作完毕后，应该及时关闭示波器并断开电源，确保设备处于安全状态。
9. 定期对示波器进行维护和保养，确保设备的性能和安全性。
10. 在出现设备故障或异常情况时，应该立即停止使用并寻求专业人员进行维修。
总之，示波器是一种高精度的仪器，正确的操作方法和安全意识对于保障设备和人员的安全至关重要。
希望广大使用者能够严格遵守《示波器安全操作规程》，合理使用示波器，做到安全第一。
测试仪器使用规范一、基本要求1、仪器在使用之前和使用之后必须登记，未经容许不得私自拿取仪器或配件。
2、通电前，检查仪器电源电压是否为220V输入，检查电源线有无磨损、断裂和裸露导线，以免引起触电事故，禁止使用2PIN电源线，避免烧坏仪器。
3、使用仪器时，若发现不能正常工作，应及时向设备管理人员报告，以便追究责任人及维修。
4、使用仪器时，如遇到操作困难，应向测试管理人员或熟悉该仪器操作者求助，不得擅自摸索，以免损坏仪器设备。
5、仪器使用过程中出现严重异常反应时需要立即切断电源，列如：内部有烟雾、火花、异味等。
6、禁止将水杯及其他液体放在仪器附近，避免溅入。
7、禁止将仪器叠堆起来，违者罚款。
8、禁止女性同事移动大、中型仪器，如：大中型示波器、网络分析仪、N9020、频谱仪等，避免失力造成损坏。
9、仪器使用后应立即关机，整理相关仪器配件，及时归还。
二、泰克示波器使用规范1、避免在直射阳光下使用，在强光下使用时，要用遮光罩。
2、示波器的机壳必须接地，待测设备地与示波器地之间使用夹线相连。
3、使用人员必须带静电环操作，违者罚款。
4、使用过程中光点不能长时间停留在一点，若长时间不用，要关闭通道，以免损伤荧光屏。
5、拔插示波器探头时，要先关闭通道，再取下探头，禁止通道打开的情况下直接拔插探头。
6、禁止不同型号示波器探头混用，如要混用，必须上报硬件测试主管或经理，确认是否可行。
7、测试过程中要保护好示波器探头，测试中断期间，应将探头放置于示波器顶部，禁止放于杂乱的桌面，禁止探头处于悬空状态。
8、大、中型示波器使用过程中，使用人不得远离，若要离开，必须完全关闭示波器。
9、大、中型示波器尽量使用鼠标、键盘操作，若要触屏操作，必须轻点、轻压。
10、大、中型示波器使用完毕，必须在左下角开始菜单中关闭示波器，禁止直接按关机键关机。
11、示波器使用完毕后，应立刻关机，将探头取下，放回探头包内。
三、网络分析仪使用规范1、仪器使用前必须接地。
示波器校验规程1、目的规范示波器之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。
2、适用范围本公司各种型号之示波器均适用之。
3、权责3.1品质部QE：示波器之校准，仪器异常之处理。
4、定义校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。
测量准确度：测量结果与被测量真值之间的一致程度。
相对标准偏差：标准偏差与平均值的比值。
5、内容5.1时间频率校准5.1.1开启标准和待测示波器、信号发生器和直流电源开关,使仪器热机10分钟以上。
检查待测示波器之外观，应无影响其量测功能与准确性的损伤。
5.1.2在信号发生器的BNC接头接一同轴50OHM导线或探棒到标准示波器CH1端。
5.1.3调整示波器，SEC/DIV在0.2uS位置,VOLT/DIV在1VAC的位置。
5.1.4调整信号发生器,使时间量测在1uS的位置。
5.1.5在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内。
5.1.6 调整示波器，SEC/DIV在2uS位置, VOLT/DIV不变。
5.1.7调整信号发生器使时间量测在10uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。
5.1.8调整示波器，SEC/DIV在20uS位置, VOLT/DIV不变。
5.1.9调整信号发生器使时间量测在100uS的位置,记录下标准示波器上一个全波的时间, 并将待测示波器示值与其读值比较,是否在误差范围内。
5.1.10调整示波器SEC/DIV在0.2mS位置, VOLT/DIV不变。
5.1.11调整信号发生器,使时间量测在1mS的位置，在标准示波器上记录下一个全波的时间,并将待测示波器示值与其读值比较,是否在误差范围内.。
5.1.12 调整示波器SEC/DIV在2mS位置, VOLT/DIV不变。
示波器使用规范变更记录项版次 变更内容 制定 制定日期 审核 生效日期 次1 V1.0 初稿林华汕2011-8-18目录前言 (4)1示波器使用注意事项 (5)2 示波器操作规范 (6)2.1相关人身安全操作规范 (6)2.2如何正确量测信号 (6)3 横河示波器DLM2024操作键和旋钮简介 (9)4 横河示波器DLM2024基本设置和使用 (14)4.1测试前的设置 (14)4.2波形的观察与测量 (15)5横河示波器DL1640与DLM2024简要比较 (18)前言为便于新进同事能快速熟悉公司内仪器的使用方法及注意事项，同时确保测试仪器的合理选用及正确使用，保证实验数据的正确性，提升开发绩效，工业设计中心测试部主导编写了一系列公司内仪器的使用规范。
示波器之于测试实验，就如眼睛对于每个人一样，是获取信息的重要通道。
熟练的掌握示波器的用法及安全使用事项是必不可少的。
横河两款示波器功能强大，由于篇幅及编者能力所限，此规范内只列出实验过程中的常用功能及注意事项。
未及之处请参阅厂商提供的详细说明书。
1示波器使用注意事项1）请勿拆卸外壳2）发生异常时请拔下电源线3）请勿损坏电源线4）请勿在仪器上放置物品5）请勿震动输入接口或探头6）请勿损坏LCD7）长时间不用时请拔出电源线8）通风环境（仪器左侧有进气孔，后面有散热孔。
为防止仪器因内部温度上升损坏，请勿挡住进气孔和散热孔）。
9）请勿将仪器放置在以下场所：a.阳光直射或靠近发热源的地方；b.油烟、蒸汽、灰尘、腐蚀性气体多的地方；c.靠近强磁场源的地方；d.靠近高压设备或电线的地方；e.机械振动高的地方；f.不平坦的地方。
10）关闭电源注意事项：a.保存数据时，如果突然关闭主电源开关（后面板）或拔下电源线，可能会损坏保存数据的存储介质。
请保存好数据后，再关闭主电源开关。
b.如果关闭主电源开关，或者前面板电源开关亮绿灯时拔出了电源线，示波器将不会保留之前的设置。
2 示波器操作规范2.1 相关人身安全操作规范――探棒“地”的正确连接由于示波器的参考信号地与普通探棒的地、高压探棒的地都是相连的，在多通道示波器中，如果采用普通探棒或者高压探棒进行量测信号时，必须保证信号地一致，如有信号地不一致时，会导致在信号地之间形成电流，严重时造成示波器爆炸等事故。
如果必须量测两个地不同的信号时，其中一个信号必须采用差分探棒进行量测。
――悬浮信号的正确量测由于示波器的参考地与大地相连，如果采用普通探棒量测悬浮信号（如市电电压或者电池电压）时，相当于大地与被测信号的“信号地”短路，如果形成回路，严重时会造成示波器炸毁的故障。
所以采用示波器量测高电压信号（如市电电压或电池电压）时，必须先将示波器电源线的接地端子拔除以切断回路，由于示波器外壳裸露的金属与示波器的电源地相连，当示波器的电源线接地端子拔除之后，被测信号参考电压的电位同样存在于裸露的金属外壳上，此时严禁用手触摸示波器裸露的金属部分，否则可能造成触电的事故。
当示波器探棒（非隔离型）与被测体一直连接时，不允许采用烙铁直接作业，由于烙铁头与电源的大地是相连的，当IC的引脚连接示波器探棒时，存在一定的悬浮电压，如果采用烙铁直接焊接IC，此时会构成放电回路引起IC损坏。
2.2 如何正确量测信号――采样定理与数据测量采样定理描述任何信号采样频率大于被测信号频率的一倍时均可以实现信号被还原。
一般量测信号时，正弦波：大于5个采样点/周期（一般要求），采样点越多越接近其实际波形；脉冲波：上升沿要大于5个采样点，理论上精确测量上升沿要大于10个采样点。
采样速率采样频率不正确时得到的波形实际示波器使用采样速率与保证被测信号正确还原的参考公式如下：理论上，采样速率（MS/S）＝最高被采样信号频率（Hz）× 2量测时必须保证采样速率为被测信号频率的5倍以上另外每个通道均有滤波器的设置，在量测高频信号时，必须将滤波器的带宽设置为FULL 或者远高于被测信号的频率，否则有效信号将被错误的衰减。
――存储长度正确设置存储长度在ACQ （ACQUIRE ）的Record length 选项进行设置，一个存储字节对应一个采样点，存储长度的计算公式：采样速率[MS/S]*[时间/格×10格]＝存储长度，如果无法获取足够多的取样点时，数字示波器将在取样点之间插入光点将取样点进行连接，造成波形的失真。
――如何选择触发方式采用不同的触发方式在不同的应用条件下得到不同的效果，在测试频率较高的信号（>10KHz ），最好通过Normal 或者Single 的方式进行信号捕捉。
―― 耦合的设置耦合控制机构决定输入信号从示波器前面板上的BNC 输入端通到该通道垂直偏转系统其它部分的方式。
耦合控制可以有两种设置方式，即DC 耦合和AC 耦合。
DC 耦合方式为信号提供直接的连接通路，因此信号的所有分量（AC 和DC ）都会影响示波器的波形显示。
AC 耦合方式则在BDC 端和衰减器之间串联一个电容。
这样，信号的DC 分量就被阻断，而信号的低频AC 分量也将受阻或大为衰减。
示波器的低频截止频率就是示波器显示的信号幅度仅为其真实幅度的71％时的信号频率。
示波器的低频截止频率主要决定于其输入耦合电容的数值。
示波器的低频截止频率典型值为10Hz 。
和耦合控制机构有关的另一个功能是输入接地功能。
这时，输入信号和衰减器断开并将衰减器输入端连至示波器的低电平。
当选择接地时，在屏幕上将会看到一条位于0V电平的直线。
这时可以使用位置控制机构来调节这个参考电平或扫描基线的位置。
在量测高频信号时一般采用DC耦合的方式，在采用XY功能时一般选取AC耦合的方式。
3 横河示波器DLM2024操作键和旋钮简介下图为DLM2024示波器的前面板实物图：垂直轴和通道CH1-CH4键CH1-CH4分别对应示波器下方四个探头通道，按下其中一键（可同时按下这四个键）后该键亮灯，即可在屏幕上显示出该通道信号波形，同时调出通道设置菜单。
POSITION旋钮改变电压量程时，用此旋钮更改选定通道波形的中心位置；按下此旋钮，可将位置复位至0.0div。
SCALE旋钮用此旋钮设置选定通道波形的垂直刻度值。
水平轴POSITION旋钮改变时间轴量程时，用此旋钮更改选定通道波形的中心位置；按下此旋钮，可将位置复位至50%。
DELAY键按DELAY键后通过POSITION旋钮可设置触发延迟，DELAY键按下后按POSITION旋钮可将触发延迟复位至默认值（0s）。
TIME/DIV旋钮用此旋钮设置时间轴刻度。
触发EDGE键调出相应菜单，设置边沿触发。
ENHANCED键调出相应菜单，设置增强触发。
MODE键和ACTION GO/NOGO(SHIFT+MODE)键调出相应菜单，选择触发模式；按SHIFT+MODE键后，调出触发动作菜单。
B.TRIG键用此键设置边沿触发或增强触发的组合条件以及B触发的类型。
LEVEL旋钮用此旋钮设置触发电平。
按下旋钮后可自动将触发电平设为合适的电平。
TRIG’D LED触发时，灯亮。
波形采集ACQUIRE键调出相应菜单，设置信号采集模式。
RUN/STOP键根据触发模式，开始或停止信号捕捉。
捕捉信号时，此键亮灯。
SINGLE键只采集一个波形。
单触发模式下，等待触发时，此键亮灯。
捕获波形后灯灭。
缩放、搜索和串行总线ZOOM1和ZOOM2键调出相应菜单，设置波形缩放显示。
波形缩放显示开启时，相应键亮灯。
ZOOM1和ZOOM2都打开时，通过缩放旋钮控制放大率，此时被缩放波形的相应键亮灯。
ZOOM旋钮缩放显示开启时，旋转此旋钮，设置相应水平轴的放大率。
旋转此旋钮前，按ZOOM1或ZOOM2选择要调整放大率的缩放波形。
按下此旋钮可切换分辨率，此时FINE键亮灯，分辨率被设为微调模式。
SEARCH键调出波形的搜索菜单。
分析、显示CURSOR键调出光标测量菜单。
MEASURE键调出波形参数自动测量菜单和统计处理菜单。
ANALYSIS键调出波形直方图显示菜单和电源分析选件菜单。
MATH/REF键用此键设置波形运算和基准波形。
DISPLAY键设置屏幕显示。
屏幕图像打印、数据储存、历史波形和其他PRINT键用此键保存、打印屏幕图像数据。
SHIFT+PRINT键调出相应菜单，将屏幕图像打印至内置打印机或USB打印机，或将屏幕图像数据保存至指定存储介质。
FILE键调出相应菜单，将各种数据保存至内置存储器或USB，或加载已保存的数据，或执行其他文件的相关任务。
UTILITY键调出相应菜单设置校准、LCD背光、网络配置、日期时间等。
CLEAR TRACE 键清除显示波形。
在波形采集过程中按下此键，将清除采集到的所有历史波形，并重新采集波形。
SNAP SHOT键用白色将当前的显示波形保留在屏幕上。
HISTORY键调出相应菜单，显示并检索历史波形。
AUTO SETUP键执行自动设置，根据输入信号自动设置示波器。
DEFAULT SETUP键将示波器的设置恢复至出厂默认设置。
HELP(?)键打开或关闭解释各种功能的帮助窗口。
SHIFT键按一次此键，各操作键下方的功能（紫色文字）生效。
按下后，SHIFT键亮灯。
再按一次此键，可以解除SHIFT状态。
软键（F1-F7）用这些键选择屏幕功能键菜单中的各个项目。
ESC键用此键退出功能键菜单，关闭对话框，返回上层菜单。
旋转飞梭进行各种设置时，用旋转飞梭可以设置数值、移动光标、选择项目。
RESET键将设置值复位至默认值。
SET键按此键确认通过旋转飞梭选好的菜单项。
如果旋转飞梭设置菜单上有两个项目，按此键可以更改由旋转飞梭控制的项目。
左右移动选择键，光标将在数值之间移动。
上下移动选择键，数值将变大或变小。
上下左右移动选择键，可以更改对话菜单上的设置。
探头补偿信号输出端子传输探头的相位校准信号。
功能接地端子校准探头相位时，将接地线接到此端子上。
4 横河示波器DLM2024基本设置和使用4.1 测试前的设置1）ACQUIRE 存储长度设置按下ACQUIRE键，弹出图4-1-1所示菜单，按下存储长度（记录长度）选项下方的软键可弹出图4-1-2所示子菜单，在自动模式下一般选择1.25MPoints；如需更高采样率，可选择6.25MPoints，但此时模式自动设为单次触发；设为12.5MPoints时，只有通道2和4可用。
图4-1-1图4-1-22）通道设置以通道1为例，按下CH1键，灯亮，即选定该通道波形，可旋转VERTICAL 或HORIZONTAL下的旋钮调整波形幅度和位置。
按下CH1键的同时，弹出图4-1-3所示菜单，其中耦合、探头及带宽选项比较常用。
a.耦合：在量测信号时一般采用DC耦合的方式。
b.探头：根据探棒档位选择相应比例。
