第三十七讲零件表达方案的选择

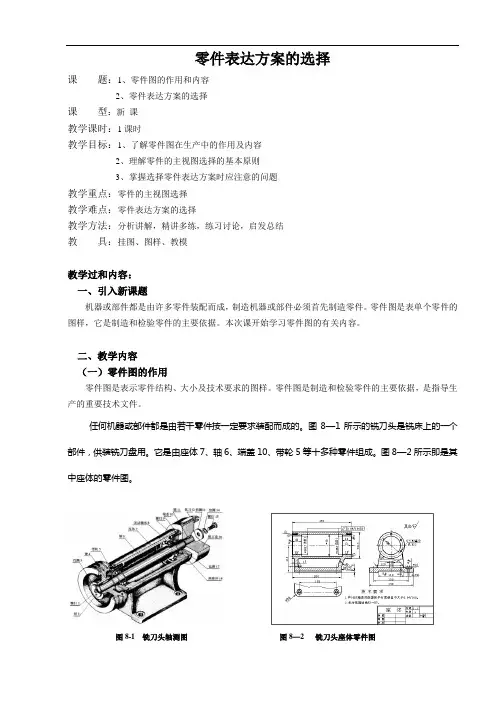

零件表达方案的选择课题：1、零件图的作用和内容2、零件表达方案的选择课型：新课教学课时：1课时教学目标：1、了解零件图在生产中的作用及内容2、理解零件的主视图选择的基本原则3、掌握选择零件表达方案时应注意的问题教学重点：零件的主视图选择教学难点：零件表达方案的选择教学方法：分析讲解，精讲多练，练习讨论，启发总结教具：挂图、图样、教模教学过和内容：一、引入新课题机器或部件都是由许多零件装配而成，制造机器或部件必须首先制造零件。

零件图是表单个零件的图样，它是制造和检验零件的主要依据。

本次课开始学习零件图的有关内容。

二、教学内容（一）零件图的作用零件图是表示零件结构、大小及技术要求的图样。

零件图是制造和检验零件的主要依据，是指导生产的重要技术文件。

任何机器或部件都是由若干零件按一定要求装配而成的。

图8—1所示的铣刀头是铣床上的一个部件，供装铣刀盘用。

它是由座体7、轴6、端盖10、带轮5等十多种零件组成。

图8—2所示即是其中座体的零件图。

图8-1 铣刀头轴测图图8—2 铣刀头座体零件图（二）零件图的内容零件图是生产中指导制造和检验该零件的主要图样，它不仅仅是把零件的内、外结构形状和大小表达清楚，还需要对零件的材料、加工、检验、测量提出必要的技术要求。

零件图必须包含制造和检验零件的全部技术资料。

因此，一张完整的零件图一般应包括以下几项内容（如图8—2）：1、一组图形用于正确、完整、清晰和简便地表达出零件内外形状的图形，其中包括机件的各种表达方法，如视图、剖视图、断面图、局部放大图和简化画法等。

2、完整尺寸零件图中应正确、完整、清晰、合理地注出制造零件所需的全部尺寸。

3、技术要求零件图中必须用规定的代号、数字、字母和文字注解说明制造和检验零件时在技术指标上应达到的要求。

如表面粗糙度，尺寸公差，形位公差,材料和热处理，检验方法以及其它特殊要求等。

技术要求的文字一般注写在标题栏上方图纸空白处。

4、标题栏题栏应配置在图框的右下角。

零件的表达方案及其选择1．零件图的作用与内容〔1〕零件图的作用机器都是由零件和部件组成。

零件设计得合理与否及制造质量的好坏，必然影响零件的使用效果乃至整台机器的性能。

因此，零件图要准确地反映设计思想并提出相应的零件质量要求。

事实上，在零件的生产过程中，零件图是最重要的技术资料，是制造和检验零件的依据。

图9-2是专用铣床上的部件—铣刀头〔图9-1〕上轴的零件图。

图9-1 铣刀头立体图图9-2 铣刀头轴的零件图〔2〕零件图的内容一张完整的零件图应包括如下四项内容：一组图形、全部尺寸、技术要求以及标题栏。

1〕一组图形：用一组图形〔包括视图、剖视图、断面图等〕把零件各局部的结构形状表达清楚。

2〕全部尺寸：用一组尺寸把零件各局部的形状、大小及其相互位置确定下来。

3〕技术要求：用一些规定的符号、数字、字母和文字注解，说明零件在使用、制造和检验时应到达的技术性能要求〔包括外表粗糙度、尺寸公差、形状和位置公差、外表处理和材料热处理的要求等〕。

4〕标题栏：在标题栏中填写出零件的名称、材料、图样的编号、比例、制图人与校核人的姓名和日期等。

2．零件表达方案的选择零件的表达方案，就是用假设干个图形〔视图、剖视、断面、……〕，把零件的内外结构形状表达出来。

一般来说，零件的表达方案不止一个，这就要求对零件进行分析，并结合零件的加工和使用，选择一个较好的表达方案。

较好的表达方案应该把零件形状完整、清晰、合理地表达出来，并力求画图简便，读图容易。

要到达上述要求，首先应选择好主视图，然后合理选配其它视图。

〔1〕视图的选择1 主视图的选择主视图是最重要的视图，选择的合理与否直接影响整个表达方案的合理性，对画图和看图影响很大。

主视图的选择原那么是：〔l〕形状特征原那么从形体分析的角度来说，就是要选择能将零件各组成局部的形状及其相对位置反映得最清楚的方向作为主视图的投射方向。

如图9-3所示图9-3 主视图的选择——形状特征原那么〔2〕加工位置原那么、工作位置原那么和自然放置原那么主视图应尽可能反映零件的加工位置、工作位置或自然放置位置，这是确定零件安放位置的依据。

第十一讲——画零件图知识点3：零件表达方案的选择1.主视图的选择主视图是零件图的核心部分，其选择合理与否，会直接影响到零件图的表达效果。

在选择主视图时，首先必须考虑零件的安放位置，在确定零件的安放位置之后，还要考虑投射的方向。

一般应以零件的工作位置或加工位置作为零件的安放位置，在此基础上，选择最能表达零件形状结构特征的方向，作为主视图中零件的投射方向，并根据零件的形状结构特征，确定主视图采用何种表达方案(视图、全剖视图、半剖视图等)。

为了正确、完整、清晰、简洁地表示机械零件，除了要遵循一般空间形体表达方案的选择原则之外，还要考虑到读图、加工、测量、装配的方便，合理地选择主视图和其他视图，以综合确定零件的表达方案。

(1)零件的安放位置零件的安放位置应尽量符合零件的主要加工位置，即零件在机床上加工时的装夹位置。

由于零件的每道加工工序都有一定的加工位置，因此，为了使操作者在加工时看图方便，应尽量使零件的安放位置与其主要加工位置一致。

但对于支座、叉架、箱体等形状和结构比较复杂的零件，在加工不同的表面时，其加工位置往往各不不同，因此就不能按某一个加工位置来确定其安放位置。

为了便于对照装配图来绘制和阅读零件图，这类零件的安放位置应尽量符合零件的工作位置，即零件安装在机器或部件中工作时的位置。

如果零件的工作位置是倾斜的，或者零件的位置在工作时是变化的(如手柄类零件)，那么通常应将零件“摆正”，使其大多数的表面平行或垂直于基本投影面。

应尽量选择最能够反映零件的形状结构特征以及各部分之间相对位置关系的方向作为主视图中零件的投射方向。

同时，还应使其他视图的虚线最少，以使整个表达方案清晰、简洁。

好不好A向好B向不好应尽量选择最能够反映零件的形状结构特征以及各部分之间相对位置关系的方向作为主视图中零件的投射方向。

同时，还应使其他视图的虚线最少，以使整个表达方案清晰、简洁。

合理不合理A 向好B向不好2.其他视图的选择对于结构比较简单的零件，如果用主视图(或主视图加上断面图、局部放大图等)可以表示清楚，那么就不必再增加其他的视图。

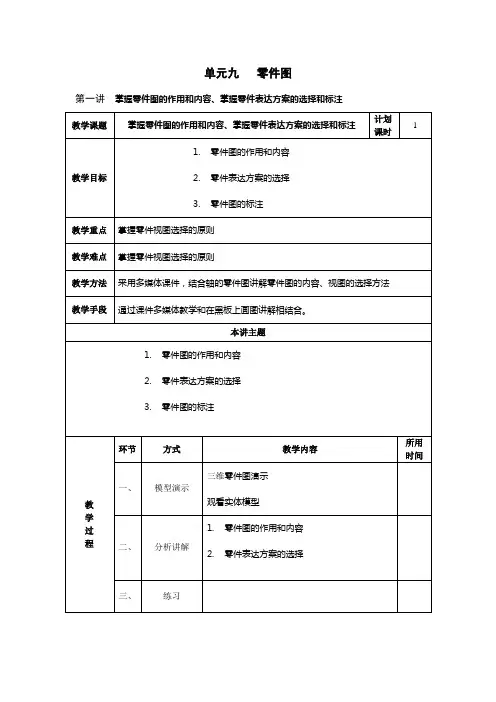

单元九零件图第一讲掌握零件图的作用和内容、掌握零件表达方案的选择和标注8.1.1 零件图的作用零件图：用于表达单个零件的结构形状、大小和技术要求的图样。

作用：零件图是生产过程中，加工制造和检验测量零件的基本技术文件。

8.1.2 零件图的内容1．一组视图：正确、完整、清晰、合理的表达零件的一组视图。

2．一组尺寸：完整、正确、清晰、合理的标出零件的全部尺寸。

3．技术要求：用文字或规定的代号说明零件在制造和检验时应达到的技术要求。

4．标题栏：零件的名称、材料、数量、图号、比例等。

8.2零件表达方案的选择8.2.1视图选择的要求完全：零件各组成部分的结构形状及相对位置，要表达完全且唯一确定正确：各视图之间的投影关系及所采用的视图、剖视、剖面等表达方法要正确清晰：视图表达清晰易懂，便于读图。

8.2.2视图选择的方法1、分析零件的形体及功用2、选择主视图（1）形状特征原则：主视图的投影方向，应符合最能表达零件各部分的形状特征。

（2）工作位置原则：主视图的投影方向，应符合零件在机器上的工作位置。

（3）加工位置原则：主视图的投影方向，应尽量与零件主要的加工位置一致。

3、选择其他视图（1）根据零件复杂程度和内外结构特点，综合考虑所需要的其他视图（2）根据零件的内部结构形状，选取适当剖视和剖面等表达方法（3）优先考虑采用基本视图。

8.3零件图的标注正确选择尺寸基准正确使用标注尺寸的形式8.3.1尺寸基准的选择1、按尺寸基准几何形式分（1）点基准（2）线基准（3）面基准2、按尺寸基准性质分（1）设计基准——确定零件在工作运用时，保证功能要求的标注尺寸的起始点。

（2）工艺基准——确定零件在加工制造及测量时标注尺寸的起始点。

在设计工作中，尽量使设计基准和工艺基准一致，这样可以减少尺寸误差，便于加工。

3、根据基准重要性分（1）主要基准：决定零件的主要尺寸的基准（2）辅助基准：8.3.2尺寸的标注形式1、链式：把同一方向的一组尺寸依次首尾相接优点：能保证每一段尺寸的精度要求，前一段尺寸的加工误差不影响后一段。
