零件的表达方案(一)

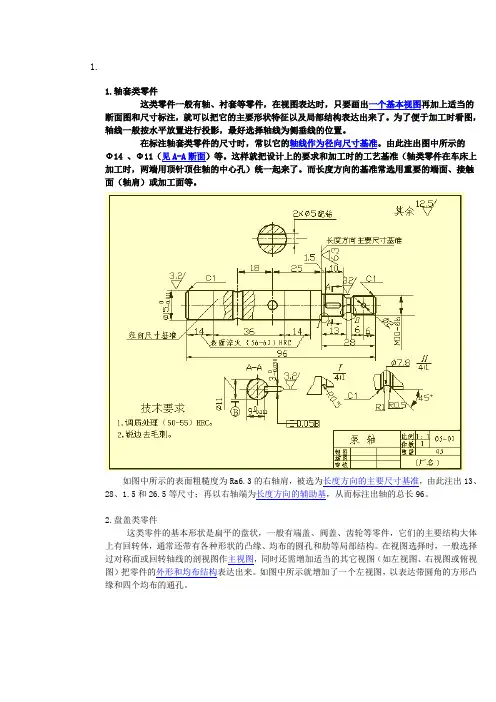

1.1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

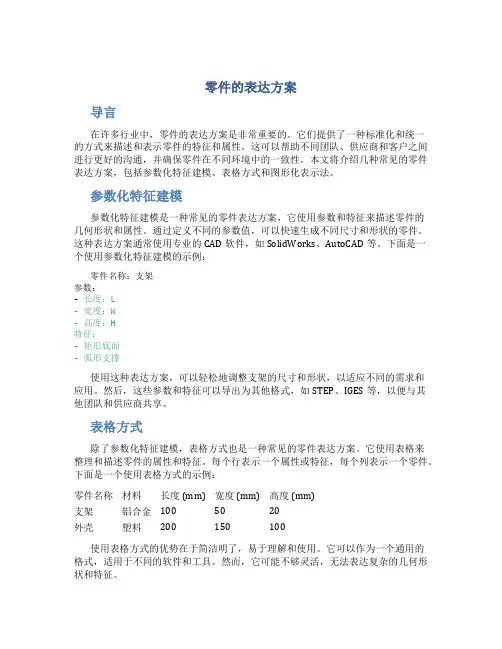

零件的表达方案导言在许多行业中，零件的表达方案是非常重要的。

它们提供了一种标准化和统一的方式来描述和表示零件的特征和属性。

这可以帮助不同团队、供应商和客户之间进行更好的沟通，并确保零件在不同环境中的一致性。

本文将介绍几种常见的零件表达方案，包括参数化特征建模、表格方式和图形化表示法。

参数化特征建模参数化特征建模是一种常见的零件表达方案，它使用参数和特征来描述零件的几何形状和属性。

通过定义不同的参数值，可以快速生成不同尺寸和形状的零件。

这种表达方案通常使用专业的CAD软件，如SolidWorks、AutoCAD等。

下面是一个使用参数化特征建模的示例：零件名称：支架参数：- 长度：L- 宽度：W- 高度：H特征：- 矩形底面- 弧形支撑使用这种表达方案，可以轻松地调整支架的尺寸和形状，以适应不同的需求和应用。

然后，这些参数和特征可以导出为其他格式，如STEP、IGES等，以便与其他团队和供应商共享。

表格方式除了参数化特征建模，表格方式也是一种常见的零件表达方案。

它使用表格来整理和描述零件的属性和特征。

每个行表示一个属性或特征，每个列表示一个零件。

下面是一个使用表格方式的示例：零件名称材料长度 (mm) 宽度 (mm) 高度 (mm)支架铝合金100 50 20外壳塑料200 150 100使用表格方式的优势在于简洁明了，易于理解和使用。

它可以作为一个通用的格式，适用于不同的软件和工具。

然而，它可能不够灵活，无法表达复杂的几何形状和特征。

图形化表示法图形化表示法是一种直观和可视化的零件表达方案。

它使用图形来表示零件的形状和特征。

这种表达方式常用于技术文档、图纸和制造说明。

以下是一个使用图形化表示法的示例：零件示意图零件示意图图形化表示法可以更直观地展示零件的外观和特征，有助于快速理解和识别。

然而，它通常需要使用专业的图形软件或绘图工具来创建和编辑，可能不适用于每个人。

综合应用在实际应用中，通常会综合使用多种零件表达方案。

零件的表达方案及其选择1．零件图的作用与内容〔1〕零件图的作用机器都是由零件和部件组成。

零件设计得合理与否及制造质量的好坏，必然影响零件的使用效果乃至整台机器的性能。

因此，零件图要准确地反映设计思想并提出相应的零件质量要求。

事实上，在零件的生产过程中，零件图是最重要的技术资料，是制造和检验零件的依据。

图9-2是专用铣床上的部件—铣刀头〔图9-1〕上轴的零件图。

图9-1 铣刀头立体图图9-2 铣刀头轴的零件图〔2〕零件图的内容一张完整的零件图应包括如下四项内容：一组图形、全部尺寸、技术要求以及标题栏。

1〕一组图形：用一组图形〔包括视图、剖视图、断面图等〕把零件各局部的结构形状表达清楚。

2〕全部尺寸：用一组尺寸把零件各局部的形状、大小及其相互位置确定下来。

3〕技术要求：用一些规定的符号、数字、字母和文字注解，说明零件在使用、制造和检验时应到达的技术性能要求〔包括外表粗糙度、尺寸公差、形状和位置公差、外表处理和材料热处理的要求等〕。

4〕标题栏：在标题栏中填写出零件的名称、材料、图样的编号、比例、制图人与校核人的姓名和日期等。

2．零件表达方案的选择零件的表达方案，就是用假设干个图形〔视图、剖视、断面、……〕，把零件的内外结构形状表达出来。

一般来说，零件的表达方案不止一个，这就要求对零件进行分析，并结合零件的加工和使用，选择一个较好的表达方案。

较好的表达方案应该把零件形状完整、清晰、合理地表达出来，并力求画图简便，读图容易。

要到达上述要求，首先应选择好主视图，然后合理选配其它视图。

〔1〕视图的选择1 主视图的选择主视图是最重要的视图，选择的合理与否直接影响整个表达方案的合理性，对画图和看图影响很大。

主视图的选择原那么是：〔l〕形状特征原那么从形体分析的角度来说，就是要选择能将零件各组成局部的形状及其相对位置反映得最清楚的方向作为主视图的投射方向。

如图9-3所示图9-3 主视图的选择——形状特征原那么〔2〕加工位置原那么、工作位置原那么和自然放置原那么主视图应尽可能反映零件的加工位置、工作位置或自然放置位置，这是确定零件安放位置的依据。
