通用技术复习题（第4套）1.下列过程属于流程的是（）①淘米→米入锅→加水→点火→闭火②左手往上抛排球右手击排球③开空调→调温→调风速④不明稀释浓硫酸，量取一定浓硫酸，再把浓硫酸直接倒入水中⑤N+3H3A. ①②③B.①②③⑤C.①②③④D.①③④⑤2.下列关于流程的描述，正确的是（）A. 任何流程环节的先后顺序（时序）都是可以调整的B.两个或两个以上的环节就能构成流程C.任何流程都能反映事物的合理的内在机理D. 流程的表达通常用流程图，其中方框流程图是最常用的3.在流程中，时序体现了各环节之间的关系是（）A.相互作用B.相互制约C.时间顺序D.微观结构4.QQ是我们上网时经常用到的即时通讯工具，要在QQ里添加一个好友，一般流程是：启动QQ软件——输入账号和密码——点击“查找”按钮——输入好友QQ号码——发送请求——对方回应——添加完成。

添加好友的过程包括很多小的过程，每个小的过程都有明确的任务。

我们把这些小过程称为（）A.步骤B.时序C.环节D.顺序5.使用高压锅时要先放汽，再开锅盖，否则有可能引发爆炸，从流程的角度来说，下列观点错误的是A.任何流程的时序都是可以更改的B.不可颠倒的时序往往反映了事物的内在规律C.合理正确的流程引导我们正确做事D.生活中处处有流程（）6.小刚暑假和家人出门旅游，半个月后回来，发现客厅里的吊灯、吊灯正文的书桌、客厅的地面都落了很多灰尘。

为了将客厅打扫干净，你认为他应该采用的清扫顺序是（）A.擦拭吊灯——清理桌面——清扫地面B. 清理桌面——擦拭吊灯——清扫地面C. 擦拭吊灯——清扫地面——清理桌面D.清扫地面——清理桌面——擦拭吊灯7.关于流程优化，下列叙述正确的是（）A.流程优化一定要减少工期B. 流程优化一定要减少环节C. 流程优化一定要减少环节或减少工期D. 流程优化可能要增加环节8.某省的中国移动分公司从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制定者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而抢劫业务流程的优化及再造，最终实现了业绩的稳步增长，获得广大用户的好评。

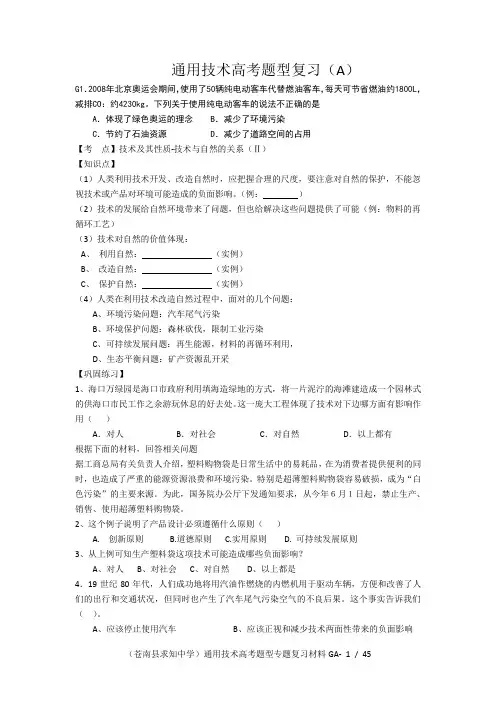

通用技术高考题型复习（A）G1．2008年北京奥运会期间，使用了50辆纯电动客车代替燃油客车，每天可节省燃油约1800L，减排CO：约4230kg。

下列关于使用纯电动客车的说法不正确的是A．体现了绿色奥运的理念 B．减少了环境污染C．节约了石油资源 D．减少了道路空间的占用【考点】技术及其性质-技术与自然的关系（Ⅱ）【知识点】（1）人类利用技术开发、改造自然时，应把握合理的尺度，要注意对自然的保护，不能忽视技术或产品对环境可能造成的负面影响。

（例：）（2）技术的发展给自然环境带来了问题，但也给解决这些问题提供了可能（例：物料的再循环工艺）（3）技术对自然的价值体现：A、利用自然：（实例）B、改造自然：（实例）C、保护自然：（实例）（4）人类在利用技术改造自然过程中，面对的几个问题：A、环境污染问题：汽车尾气污染B、环境保护问题：森林砍伐，限制工业污染C、可持续发展问题：再生能源，材料的再循环利用，D、生态平衡问题：矿产资源乱开采【巩固练习】1、海口万绿园是海口市政府利用填海造绿地的方式，将一片泥泞的海滩建造成一个园林式的供海口市民工作之余游玩休息的好去处。

这一庞大工程体现了技术对下边哪方面有影响作用（）A．对人B．对社会C．对自然D．以上都有根据下面的材料，回答相关问题据工商总局有关负责人介绍，塑料购物袋是日常生活中的易耗品，在为消费者提供便利的同时，也造成了严重的能源资源浪费和环境污染。

特别是超薄塑料购物袋容易破损，成为“白色污染”的主要来源。

为此，国务院办公厅下发通知要求，从今年６月１日起，禁止生产、销售、使用超薄塑料购物袋。

2、这个例子说明了产品设计必须遵循什么原则（）A. 创新原则B.道德原则C.实用原则D. 可持续发展原则3、从上例可知生产塑料袋这项技术可能造成哪些负面影响？A、对人B、对社会C、对自然D、以上都是4．19世纪80年代，人们成功地将用汽油作燃烧的内燃机用于驱动车辆，方便和改善了人们的出行和交通状况，但同时也产生了汽车尾气污染空气的不良后果。

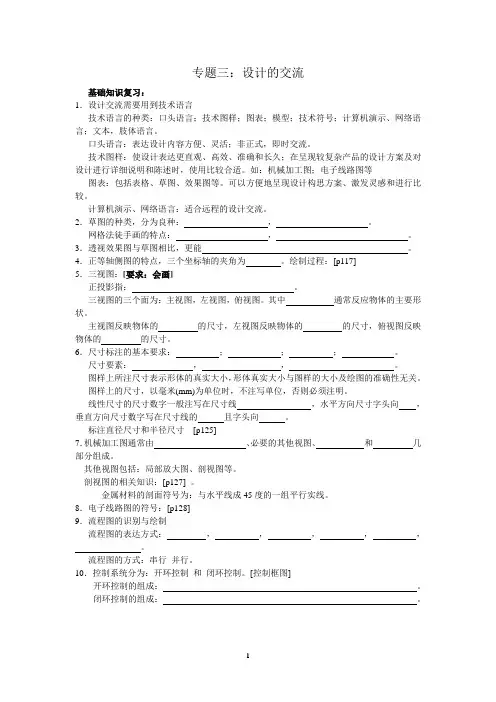

专题三：设计的交流基础知识复习：1．设计交流需要用到技术语言技术语言的种类：口头语言；技术图样；图表；模型；技术符号；计算机演示、网络语言；文本，肢体语言。

口头语言：表达设计内容方便、灵活；非正式，即时交流。

技术图样：使设计表达更直观、高效、准确和长久；在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用比较合适。

如：机械加工图；电子线路图等图表：包括表格、草图、效果图等。

可以方便地呈现设计构思方案、激发灵感和进行比较。

计算机演示、网络语言：适合远程的设计交流。

2．草图的种类，分为良种：，。

网格法徒手画的特点：，。

3．透视效果图与草图相比，更能。

4．正等轴侧图的特点，三个坐标轴的夹角为。

绘制过程：[p117]5．三视图：[要求：会画]正投影指：。

三视图的三个面为：主视图，左视图，俯视图。

其中通常反应物体的主要形状。

主视图反映物体的的尺寸，左视图反映物体的的尺寸，俯视图反映物体的的尺寸。

6．尺寸标注的基本要求：；；；。

尺寸要素：，，。

图样上所注尺寸表示形体的真实大小，形体真实大小与图样的大小及绘图的准确性无关。

图样上的尺寸，以毫米(mm)为单位时，不注写单位，否则必须注明。

线性尺寸的尺寸数字一般注写在尺寸线，水平方向尺寸字头向，垂直方向尺寸数字写在尺寸线的且字头向。

标注直径尺寸和半径尺寸[p125]7．机械加工图通常由、必要的其他视图、和几部分组成。

其他视图包括：局部放大图、剖视图等。

剖视图的相关知识：[p127] 。

金属材料的剖面符号为：与水平线成45度的一组平行实线。

8．电子线路图的符号：[p128]9．流程图的识别与绘制流程图的表达方式：，，，，，。

流程图的方式：串行并行。

10．控制系统分为：开环控制和闭环控制。

[控制框图]开环控制的组成：。

闭环控制的组成：。

主观练习题：1．读图作图题：根据所给形体，补齐三视图中所缺的线，并标注形体的总高、总长、总宽尺寸（尺寸从三视图上量取，取整，单位为mm）2．读图作图题：根据立体图，补全俯视图和左视图中缺少的图线。

高二通用技术会考复习资料会考时间2011年6月3日60分钟题型：30分单选题（选择题），30分主观题，共60分大方向：会考题目相对较难，题目综合性强，题新。

会考重点：三视图、结构、控制、设计（基于问题解决）、草图的绘制（必要的指导）。

一、会考复习范围：1、科学与技术的区别。

2、设计的基本原则。

（某些设计体现哪些原则）3、技术的两面性。

4、设计的本质。

5、产品说明书。

（问题、特点）6、知识产权。

7、常见电子元器件。

（85页表格）8、标准件。

（如何识别）9、三视图。

（技术图样、线型、比例、给两个图，完成第三图）10、材料分类。

（哪些材料属于哪类，常见的，教材中）11、木工、金工。

（手工工具使用，正确操作及流程，常见性的。

）12、结构。

a分类b 结构受力后产生的形变识别c结构稳定性（什么因素影响稳定性）d构件的连接方式13、对流程的认识，概念了解。

14、系统：概念、基本特性，（哪些情况属于特性之一）15、结构检测等（设计）。

二、主观题：（三个大题）1、控制开环：（声控灯，自动门，自动窗帘）闭环：（水箱、温控）量：（输入量等）控制方式：干扰：2、三视图（补划线，强化去年补划线题型）3、设计题（基于问题解决的设计题，技术问题解决贯穿其中，方案设计，实际操作部分，表单认真填写，体现学生基本能力。

用技术思想、方法———项目名称及概述，简述作品功能，项目总结，用系统的特性）通用技术会考复习（考试知识点及例题整理稿）一、选择题:1、科学与技术的区别。

科学活动技术活动牛顿发现万有引力定律 爱因斯坦的相对论 哥白尼的太阳中心说 化学元素周期表的发现瓦特发明蒸汽机 爱迪生发明电灯我国将在九月份发射神舟七号 核能利用1.下列活动中，属于技术活动的是（ ） A ．居里夫人发现镭B ．成功培育出克隆绵羊“多莉”C ．牛顿发现万有引力定律D ．伦琴发现X 射线 2、技术的两面性任何事物客观上都有两面性，技术也不例外。

它既可以给人们带来福音，也可能给人们带来危害。

(高考复习分析评价题的答题方法学习目标：1、学会分析简单技术问题的一般方法，并能按要求答题 ２、掌握产品评价的一般方法，并能按要求答题。

３、初步培养学生的问题迁移能力 一、导入： 高考题型分布选择题：20题（2分/题，共20题） （40分） 读图作图题（可能包括读图题、作图题等） ：5分分析评价题（可能包括分析题、评价题等） ：４-５题（30分） 应用题（可能包括试验题、设计题和操作题等） ：1题（25分）从这个题型分布来看分析评价题占了主要的位置，今天我就主要以分析评价题中的控制与设计为例讲一下这种题的解法。

二、寻找方法：例１：如图为水箱水位自动控制系统。

系统由浮子、连杆机构、进水阀、水箱、出水阀等组成。

当水箱水位由于受到某些因素的干扰而发生变化时，通过浮球、连杆机构、进水阀控制进水管的流量来稳定水位的变化。

请回答如下问题：（１）水箱水位控制系统的主要干扰因素有哪些（写出两个）？这些干扰因素对系统有怎样的影响？（３分） （２）请补充完整水箱水位控制系统的方框图。

（８分） 教师：要完成这类技术问题，首先我们要对题目进行认真分析。

那怎么分析呢？…… 学生：……教师：要分析这类技术问题，我们首先要知道题目讲的是什么，我们要解决的问题有哪些。

那这个技术题讲的是什么？要解决问题又是哪些呢？ 学生：……教师：是的，它是通过浮球、连杆机构、进水阀控制进水管的流量来稳定水位的变化来实现控制的。

我们要解决的是：主要的干扰因素；干扰因素对系统有怎样的影响；请补充完整水箱水位控制系统的方框图。

教师：那什么是干扰因素？学生答：干扰因素：在控制系统中，除输入量（给定量）以外，引起被控量变化的各个因素。

教师问：那水箱水位控制系统的的主要干扰因素有哪些，是连杆机构、进水阀、水箱、出水阀呢？还是别的？你们在题中好好找找。

学生答：１、是连杆机构、进水阀、水箱。

２、不是的，应该是外界对它的影响吧。

如：出水量。

３、供水水压吧。

专题三：设计的交流基础知识复习：1．设计交流需要用到技术语言技术语言的种类：口头语言；技术图样；图表；模型；技术符号；计算机演示、网络语言；文本，肢体语言。

口头语言：表达设计内容方便、灵活；非正式，即时交流。

技术图样：使设计表达更直观、高效、准确和长久；在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用比较合适。

如：机械加工图；电子线路图等图表：包括表格、草图、效果图等。

可以方便地呈现设计构思方案、激发灵感和进行比较。

计算机演示、网络语言：适合远程的设计交流。

2．草图的种类，分为良种：，。

网格法徒手画的特点：，。

3．透视效果图与草图相比，更能。

4．正等轴侧图的特点，三个坐标轴的夹角为。

绘制过程：[p117]5．三视图：[要求：会画]正投影指：。

三视图的三个面为：主视图，左视图，俯视图。

其中通常反应物体的主要形状。

主视图反映物体的的尺寸，左视图反映物体的的尺寸，俯视图反映物体的的尺寸。

6．尺寸标注的基本要求：；；；。

尺寸要素：，，。

图样上所注尺寸表示形体的真实大小，形体真实大小与图样的大小及绘图的准确性无关。

图样上的尺寸，以毫米(mm)为单位时，不注写单位，否则必须注明。

线性尺寸的尺寸数字一般注写在尺寸线，水平方向尺寸字头向，垂直方向尺寸数字写在尺寸线的且字头向。

标注直径尺寸和半径尺寸[p125]7．机械加工图通常由、必要的其他视图、和几部分组成。

其他视图包括：局部放大图、剖视图等。

剖视图的相关知识：[p127] 。

金属材料的剖面符号为：与水平线成45度的一组平行实线。

8．电子线路图的符号：[p128]9．流程图的识别与绘制流程图的表达方式：，，，，，。

流程图的方式：串行并行。

10．控制系统分为：开环控制和闭环控制。

[控制框图]开环控制的组成：。

闭环控制的组成：。

主观练习题：1．读图作图题：根据所给形体，补齐三视图中所缺的线，并标注形体的总高、总长、总宽尺寸（尺寸从三视图上量取，取整，单位为mm）2．读图作图题：根据立体图，补全俯视图和左视图中缺少的图线。

江西宜春普通高中会考通用技术试卷及答案第Ⅰ卷选择题（共60分）一、单项选择题（每小题只有一个正确答案，每小題2分，共60分）1、汽车的“自动落锁”技术可以防止一些安全事故的发生，比如车子在停车或低速行驶时可以防止被不法分子强行拉开车门，也可以保障车辆行驶时车门不会被突然打开（特别是儿童），但是当发生车祸或者车辆误入水中时，“自动落锁”又会成为挽救生命最大的障碍，最近国家标准强制规定任何国内销售的机动车辆都不允许启用“自动落锁”功能。

这说明技术具有（）A、创新性B、价值性C、综合性D、两面性2、网络技术的发展催生了多媒体工具的出现，而随着中国联通、中国电信、中国移动全面推出3G业务，手机的功能越来越多，比如手机电视、视频通话、手机上网等，因此对手机信号传输提出了更高的要求，促进了网络技术的进一步发展。

该案例说明：（）A、设计创新与技术发展有紧密联系B、设计创新与技术发展无关C、设计创新阻碍了技术发展D、技术发展阻碍了设计创新3、我国的知识产权保护制度保护了发明者的创造并赋予发明人一定的权益，使发明者能设计创造出更多更好的新产品。

下列不属于知识产权保护范围的是（）。

A、经营权B、著作权C、专利权D、商标权4、某科学家发明了一种高性能自动钓鱼机,可是未能被广泛地应用，最有可能的原因是:（）A、制造成本高B、钓鱼效率太高C、使用不方便D、钓鱼活动的主体是人5、小梅买了一包洗衣粉，使用时要借助剪刀才能打开包装。

小梅认为，如果厂家能在洗衣粉包装袋的一角预设一个容易撕开的小口，就更能方便顾客使用了。

这是针对产品设计的（）进行的评价。

A、形态新颖B、人机关系C、环境因素D、牢固可靠6、在台灯的设计过程中，需要对台灯各个部件进行设计解析，以下解析不合理的是（）A、灯泡的主要功能在于照明，一般要选择没有频闪或频闪度较低的灯泡B、灯罩主要起美观作用，设计时主要考虑其造型C、支撑架主要起支撑作用，并决定台灯的高度，从而影响学生的坐姿D、台灯开关种类多样，选择哪种开关要考虑学生的需要7、在校运动会上某同学发现，有很大一部分同学不喜欢稳坐在看台上观看比赛，而是喜欢更接近现场，于是在比赛项目结束的中间过程有很大一部分同学会选择坐在地上，或者坐到裁判桌子上。

高考通用技术考前必刷题一、选择题1．如图所示，电路中三极管均工作在开关状态，则输入端A、B、C与输出端F的逻辑关系正确的是A．F=AB+C+C B．F=A+CC．F=B+C D．F=C+C2．如图所示是某同学设计的光控电路图，针对该电路以下关于发光二极管状态的说法中，正确的是（）A．发光二极管白天一定不亮晚上一定亮B．发光二极管白天一定亮晚上一定不亮C．发光二极管晚上肯定亮D．发光二极管白天肯定不亮3．下列有关如图所示电路的说法中，正确的是A．V2为NPN型三极管B．V1不亮时，V2的集电结处于正向偏置状态C．V1逐渐变亮的过程中，V2始终工作在饱和状态D．②、③之间接光敏电阻，将Rp调节到合适的位置该电路可以作为简易光线过强报警（灯亮）电路4．如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明()A．在温度升高时，该热敏电阻阻值变大B．在温度升高时，该热敏电阻阻值变小C．半导体材料温度升高时，导电性能变差D．半导体材料温度降低时，导电性能变好5．如图所示的电路中，S1、S2、K都为按钮开关，初始时V1、V2都不发光，下列说法不正确的是（）A．按下S1后松开，V1发光B．按下S1后松开，再按下S2，V2发光C．按下K后，V1、V2都不发光D．按下S2后松开，V2发光6．如图所示为简易温度报警器，当温度超过设定温度时，LED灯发光报警。

关于此电路，下列说法正确的是()A．Rt是正温度系数的热敏电阻B．电阻R3的主要作用是分流C．调节可变电阻R W可以改变报警温度D．三极管V2的管型是NPN管7．电子元器件的封装往往包含了一定的信息，下列解读正确的是()A．图1，继电器上标注DC24V，表示只要接在线圈上的电压不超过24V，继电器都能正常工作B．图2，电容上标注250V，说明电容两端的电压必须达到250V才能正常工作C．图3，电阻的色环颜色为红红黄金，表明它的阻值约为220kΩD．图4，可变电阻上标注102，表明其最大阻值是102Ω8．下列四个选项中，哪一项是正确与非门组成的触发器（）A．B．C．D．9．小明设计了如图所示的电路，V1工作在开关状态，下列分析中正确的是（）A．S闭合时，V2不发光，V3发光B．S闭合时，V2发光，V3发光C．S断开时，V2不发光，V3发光D．S断开时，V2发光，V3发光10．如图所示是某车库报警系统电路原理图。

通用技术试卷及答案详解（考试时间90 分钟，满分100 分）一、选择题（共20X 2=40分，每题只有一个正确答案）1.2008 年，我国汽车量达到了16803 万辆，尾气排放加剧，以下哪种动力更环保（）A、汽油发动机B、柴油发动机C、天然气发动机D、太阳能发动机答案（D）, 本题属容易题，主要考核“技术与自然之间关系”这个知识点，该知识点在高考中属于要理解并且在生活中要运用。

题目中涉及到了几种能源，学生要能区分现代技术背景下几种能源的清洁程度。

2.最近隐形笔惊现广州文具市场，这种隐形笔和普通笔没有太大区别, 只是笔尾有一盏蓝色的小灯。

在纸上写了以后是看不到的，但用笔尾的小灯一照，就能看到。

这种笔可以有效保护隐私，但现在很多学生购买时坦言“考试用不容易被监考老师抓到”。

这说明了技术具有（）A、目的性B、创新性C、综合性D、两面性答案（D）, 本题属中等难度题，主要考核“技术的性质”这个知识点，该知识点在高考中属于要理解并且能应用。

主要是考查学生对技术两面性和其他性质的区别。

3.电动剃须刀发明之初体积很大，携带不方便。

于是，有人设计出一种小巧、便携式的电动剃须刀。

这一设计推动了电机微型化技术的发展。

说明了（）A、技术的发展离不开设计B、技术是设计的基础C、技术的发展为设计提供更好的手段D、设计是技术成果转化的桥梁与纽带答案(A), 本题属中等难度题，主要考核“技术与设计的关系”这个知识点，该知识点在高考中属于要理解并且能应用。

题目中“设计是技术成果转化的桥梁与纽带”如何理解？是这道题设计的目的。

4.奇瑞公司生产了一款小型轿车，该车最大时速300 码，现在为了检验该车的车皮抗碰撞能力，将该车的发动机进行改装，使车的时速达到400 码，然后用380吗的时速去进行汽车的碰撞试验，请问这次技术试验采用了什么方法()A、模拟试验法B、优选试验法C、虚拟试验法D、强化试验法答案(D), 本题属中等难度题，主要考核“技术试验方法”这个知识点，该知识点在高考中属于要了解并且能识别。

通用技术试题（时间：100分钟分值：100）一、选择题（共30分，每小题2分）1．1912年，在电灯发明50周年的时候，包括美国总统在内的500多名社会名流在华盛顿隆重集会庆祝。

爱迪生在经久不息的掌声中出场，他激动的说“倘若我做的工作给这个社会哪怕只带来一丝的幸福，那我也就因此而更加满足了……”这说明（）A．技术解放人B．技术具有两面性C．技术活动能实现自我价值D．技术改变世界2．金属材料划线的一般步骤为（）①冲眼②划尺寸线③划轮廓线④划出基准A.①②③④B.④②③①C.④①②③D.④③②①3．为了2008年北京奥运会会徽不受侵犯，设计部们应进行技术的什么保护。

（）A．综合性B．两面性C．专利性D．目的性4．技术的发展使照明灯具迅速发展，一般街道上路灯照明选用的是（）A．白炽灯 B.水银蒸气灯 C.霓虹灯D．金属卤化物灯5．“皮影戏”是我国的传统的民间艺术，演员只要在屏幕和灯光之间抖动如栓在“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，这是一种控制现象，其控制对象是（）A．细线B．“小兔”C．屏幕D．灯光6．吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（）影响着结构强度？A．材料 B．形状C．构件D．连接方式7．随着激光技术的不断发展，激光唱片被设计出来。

它采用激光束照射唱片上的音槽，不会发出摩擦声，播放的乐曲优美纯净、自然动听。

并且采用激光技术后，唱片的信息量也大大增加。

这说明：（）A. 技术的发展离不开设计B. 技术更新对设计产生主要影响C. 设计具有丰富的内涵D. 技术进步制约设计的发展8．具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。

这个案例说明（）。

A．设计创新促进了技术的发展B．设计与技术的发展无关C．技术总是无法满足设计的要求D．技术的发展不需要设计9.下图是一个材料弯曲测试示意图，通过逐一增加砖码质量，观测材料弯曲的程度；你认为这一试验属于：（）A.性能试验B.优化试验C.信息试验D.预测试验10．我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于：（）A．工期优化B．技术优化C．成本优化D．质量优化11．我们使用计算机离不开Windows操作系统，他属于（）A．自然系统B．人造系统C．实体系统D．抽象系统12．现在市场上有一种奶瓶，如图所示，与传统奶瓶最大区别是加了一根底端插有带孔小钢球的软管，这样无论奶瓶水平放置，还是倾斜、倒立，婴儿总能喝着水，而且不至于呛着。

通用技术会考专题复习三视图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】通用技术会考专题复习-三视图G21．根据立体图，补全俯视图和左视图中所缺漏的图线。

【考点】1、简单形体三视图的绘制（Ⅱ）2、简单形体的尺寸标注（I）【知识点】（1）、三视图的性质一：A、主视图反映形体的和；B、俯视图反映形体的和；C、左视图反映形体的和；（2）、三视图的性质二：1、主视图与俯视图：；2、主视图与左视图：；3、俯视图与左视图：；（3）、形体的尺寸标注：A、尺寸界线：|尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心处引出，也可利用轮廓线、轴线或对称中心作尺寸线。

B、尺寸线：←→尺寸线用细实线绘制。

尺寸线必须单独画出，不能与其他图线重合或在其延长线上。

一般采用箭头作为尺寸线终端。

C 、尺寸数字：5图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。

图样上的尺寸，以__________为单位时，不注写单位，否则必须注明。

线性尺寸的尺寸数字一般注写在尺寸线___________或其中断处，水平方向尺寸字头____________，垂直方向尺寸数字写在尺寸线的__________且字头____________。

（4）标注举例：尺寸界线超过箭头2mm ，尺寸线与尺寸线，尺寸线与轮廓线相距5-7mm 。

如P124直径：符号为________，整圆或大于半圆的圆弧需要标注直径。

标注直径的方式有多种，选用何种方式通常由圆的大小和位置来决定。

如P125。

半径：符号为________，半圆或者不足半圆的圆弧需要标注半径。

标注半径的方式也有多种，采用方式也应根据圆弧的尺寸与位置来确定。

如P125【巩固练习】1.连线题，请将立体图和相应的三视图连在一起2、读图作图题有一零件如下图所示，零件镂空处圆柱形半径为10mm ，其余尺寸标注见下数据，在三视图中作尺寸标注。

2023年重庆市普通高中学业水平合格性模拟考试通用技术试卷注意事项:1.本试卷共30题, 共100分, 共6页。

考试结束后, 将本试卷和答题卡一并交回。

2.答题前, 考生先将自己的姓名、准考证号码填写清楚, 将条形码准确粘贴在条形码区域内。

3.答题时请按规定用笔。

4.请按照题号顺序在答题卡各题目的区域内作答, 超过答题区域书写的答案无效；在草稿纸、试卷上答题无效。

5.保持卡面清洁, 不要折叠、不要弄破、弄皱, 不准使用涂改液、修正带、挂纸刀。

一、单项选择题（共 20 小题 , 每小题 3分, 共60分）从每个小题的四个备选项中, 选出一个最符合题目规定的答案, 并将答题卡相应位置上的答案标号涂黑。

1.如图所示是深圳市某科技有限公司开发的人形机器人--阿尔法二代, 关于该机器人的相关技术, 下列说法不对的的是（）A.既能做各种复杂的动作, 还能辅助治疗自闭症患者, 体现了技术的综合性。

B.与第一代只能模仿人类做出各种动作相比, 阿尔法二代更加智能, 能听懂人话, 能与人互动, 体现了技术的创新性。

C.该公司在舵机伺服系统方面, 拥有自主知识产权, 体现了技术的专利性。

D.未来的阿尔法机器人将涉足家庭陪护、机器人教育等更多智能化的工作领域, 势必对社会劳动力结构产生深刻影响, 人们需要不断学习新的技能, 从而适应劳动力市场变化。

2.如图所示是一款机械式体重秤图甲及其评价坐标图（图乙），以下对坐标图分析中不恰当的是（）A.大表盘方便观测, 操作性好B.仿瓢虫外观, 造型新奇C.测量误差小, 读数精度高D.机械结构, 经久耐用3.下列活动是科学活动的是（）A.蒸汽机的发明B.B超的技术C.万有引力的发现D.摄像技术的发明4.手工将一块钢板加工成如图所示的连接片, 以下加工流程中合理的是（）A.划线→折弯→锯割→锉削→钻孔→孔口倒角B.划线→折弯→钻孔→孔口倒角→锯割→锉削C.划线→钻孔→孔口倒角→折弯→锉削→锯割D.划线→锯割→钻孔→孔口倒角→锉削→折弯5.流水线又称为装配线, 一种工业上的生产方式, 指每个一个生产单位只专注解决某一个片段的工作, 以提高工作效率及产量. 福特汽车公司开发出了世界上第一条流水线, 从此流水线技术进入了全世界的各行各业. 流水线技术的应用最直接的体现是（）A.促进了社会生产的发展B.改变了社会生活方式C.丰富了社会文化内容D.推动社会文明进步6.如图所示是一款便携式蓝牙遥控器, 可以用作手机、平板电脑自拍器, TV电视盒、PC电脑遥控器等。

高二通用技术画图知识点在高二通用技术学习中，画图是一项必要的技能。

通过准确地使用图纸和工具，能够清晰地传达设计和构思。

本文将介绍高二通用技术中的一些重要画图知识点。

一、图纸和尺寸图纸是画图的基础，常用的图纸类型有平面图和立体图。

平面图主要用于展示物体的外形和轮廓，而立体图则可以更直观地显示物体的三维结构。

在画图时，尺寸的准确性尤为重要。

尺寸应该根据实际需要进行测量，并在图纸上精确标注。

常用的尺寸有直线尺寸和间接尺寸。

直线尺寸是直接量测物体的长度、宽度和高度，而间接尺寸则通过测量基准之间的关系来确定大小。

二、投影与视图在立体图的绘图中，投影和视图是非常重要的概念。

投影是指将立体图形在二维平面上的影像，可以将其分为正投影和斜投影。

正投影是指投影线垂直于投影面，而斜投影则是投影线与投影面成一定角度。

视图是立体图形在二维平面上的表现形式，常用的视图有正视图、侧视图和俯视图。

通过绘制不同的视图，可以从不同角度观察物体的结构和特征。

三、剖视图和拆解图剖视图是将立体图形从某个平面切割开来，以显示物体内部结构的图形。

剖视图能够更清晰地展示复杂物体的内部细节。

在画剖视图时，需要注意切割面的选择和表达方式。

拆解图是将复杂的立体图分成若干单独的部分，以便更好地理解物体的构造。

拆解图常用于展示复杂装配件或机械零件的组成和安装方式。

在画拆解图时，需要合理地组织各部分之间的关系。

四、图样和符号图样是构成物体的一个或多个部分的表示。

在画图时，常用的图样包括线样、表面样和符号。

线样是指用特定线型和线宽来表示物体的某一部分，例如截面线和沟槽线等。

表面样是指用特定图案和纹理来表示物体表面的特征，例如纵切面和圆形图案。

符号是一种简化的图形，用于表示某一特定物体或其特征。

在画图中，常用的符号有电子元件符号、液压元件符号和图形符号等。

通过使用符号，可以简化图纸的绘制过程，并准确地传达设计意图。

总结：高二通用技术画图知识点涵盖了图纸和尺寸、投影与视图、剖视图和拆解图以及图样和符号等方面。

【1】常见的技术语言有图样、图表、模型、符号。

下列属于技术图样的是（D ）【2】如图所示为某轴承座的三视图，它所对应的立体图为（C ）【3】如图所示为上海龙华寺建筑，建筑中的飞檐设计有助于（D ）A．提高建筑的稳定性B．提高建筑的强度C．节省成本D．扩大采光面、有利于排泄雨水【4】为解决普通电钻剧烈振动导致钻孔出现偏差的问题，人们在原有电钻的基础上改进设计出带有定位器的新型电钻（如图所示）。

这说明（A ）A．有目的的技术活动推进了技术的发展B．这项改进不实用C．电钻功能发生了根本性的变化D．电钻的技术原理发生改变【5】如图所示为某轴承座的立体图，图中B点方向为主视方向，它所对应的三视图为（B ）【6】下列设计不是为了增加结构稳定性的是（C ）A．电风扇的底座较重B．儿童自行车的两个侧轮C．户外广告牌中三角形结构的运用D．A字形梯中间的拉杆【7】如图所示的工具中，不属于金属加工的工具是（ D ）【8】如图所示是某家用抽水马桶水箱结构示意图，为了提高家用抽水马桶水箱水位的高度，适宜采取的措施是（C ）A．往水箱放一些石头B．增大浮球的直径C．缩短连杆的长度D．增加连杆的长度【9】如图所示为家用压力锅的控制系统框图，该控制系统属于( B )A．开环控制系统B．闭环控制系统C．开式控制系统D．闭式控制系统【10】水晶头是家庭电话线或网线接头，是用压线钳制作而成的，对网线直通线接法的过程包括5个环节，其中最为合理的流程是（D ）A．④⑤③②①B．②③④①⑤C．②④③⑤①D．④②⑤①③【11】技术图样的尺寸标注中，没有特殊说明尺寸数字的单位一般为（D ）A．km B．m C．cm D．mm【12】如图所示是汽车倒车雷达示意图，当汽车倒车至障碍物一定距离时，雷达侦测器将侦测到的信号输人主机，主机控制蜂鸣器发出报警声，并在显示器上显示至障碍物的距离。

下列对该控制系统的分析不正确的是（ A ）A．被控对象是雷达侦测器B．控制器是主机C．输人量是车尾至障碍物的距离D．输出量是报警声和显示器的显示信息【13】如图为自动窗帘控制系统框图，关于该控制系统下列说法正确的是（B ）A．光照强度值为输出量 B．窗帘的开或闭为输出量 C．窗帘为执行器 D．电动机为执行器【14】如果一个构件在5cm2的横截面积上，受到外力的作用，产生了20N的内力，那么该构件的应力是（C ）A．25N/cm2 B．15N/cm2 C．4N/cm2 D．100N/cm2。

《通用技术》复习计划宁波光华学校罗海光2016.4.2第一部分：前几周复习总结经过前几周的系统复习和全体师生的共同艰苦努力，很多班级都取得了一些的成绩。

回首前程，我不禁为过去几周所付出的艰苦劳动终有所回报而感到欣慰，同时对如何进行进一步的《通用技术》总复习也有一点体会。

下面我将对这次《通用技术》总复习工作作一个简单总结。

1、制定了一套切实可行的全程复习模式：以《会考导引》为主，利用网络选择其他信息题为补充。

2、按照会考大纲及说明的要求、制定了一个着眼整体，优化合理的全程复习计划。

3、一贯重视对基本概念和基本规律的复习，做到知识点不遗漏，形成完整的知识体系，搞清楚各知识点之间的相互联系及其地位4、重视学生将学到的知识、技能和方法形成一个牢固的、有机的整体，使学生认识结构得到完善，解题能力、推理能力得到提高。

5、让学生了解会考的题型、难度、要求和评分标准。

了解会考命题的热点和趋向。

6、重视每次考试，及时批改和补救，查缺补漏，力争大面积提高学生应试能力。

7、注重对通用实践（常见工具的使用，图形的绘制）的思想、方法及原理的理解的复习和考查。

8、重视对重点章节和核心知识的再复习。

9、重视特型题的专项训练，并强化会考模拟试题训练。

10、在总复习的最后阶段，重视回忆、整理做过的旧题，特别是曾经做错的题。

11、加强统一备课，充分发挥集体的力量。

第二部分：《通用技术》复习计划一、复习进度阶段时间模式主要内容课时4月27日——5月2日以章节为单元进行复习《第一节结构与设计》《第二节流程与设计》《第三节系统与设计》《第四节控制与设计》45月3日——6日主要针对各单元知识点及相关知识点进行分析、归纳，复习的重点在基本概念及其相互关系、基本规律及其《会考导引》题目的讲解及所涉及的知识点的补充回忆4应用5月10日——16日按知识块(基础技术、基础工具、读图识图、设计分析)进行小综合复习训练复习的重点是在本知识块内进行基本概念及其相互关系的分析与理解，基本规律在小综合内的运用（包括通用实践拔高）45月17日——28日进行学科内大综合复习训练、模拟测试主要针对《通用技术》学科各个知识点间进行大组合复习训练，复习的重点是进行重要概念及相互关系的辨析、重要规律的应用8二、复习策略1、立足课本，面向全体学生，着眼基础，循序渐进。

读图作图题专题复习1、简单三视图的绘制 正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体的投影的方法。

为了确定物体的构造形状，需要采用多面正投影三视图：物体的正面投影，即物体由前向后投影所得的图形，通常反映物体的主要形状特征，称为图；物体的水平投影，即物体由上向下投影所得的图形，称为图；物体的侧面投影，即物体由左向右投影所得的图形，称为图。

2、三视图投影规律：〔三视图的绘制步骤见P122-123〕a 、构造分析(分析物体的根本形体组成及其形状、大小、位置关系〕b 、确定主视图〔反映物体的主要形状特征〕c 、根据模型尺寸,选择适宜的绘图比例。

d 、画出坐标轴XYZ,以与XY 相距10mm 的上部作为主视图和左视图的底线,主视图与左视图X 轴与Z 轴相距10mme 、再在X 负半轴与Z 轴构成的面画俯视图，俯视图与X 轴Z 轴都相距10mmf.三视图用粗实线，辅助线用细实线g.可视轮廓线用实线，不可视轮廓线用虚线H 、最后把辅助线去掉。

注意：圆及对称图形等要加中心对称线主视图反映物体的长和高俯视图反映物体的长和宽左视图反映物体的宽和高主、俯视图长对正主、左视图高平齐俯、左视图宽相等1、图线2、尺寸标注 根本规那么：标注真实尺寸；图样中的尺寸均以为单位，不在图中注出；尺寸标注的要：正确：即标注的方法要符合国家标准的有关规定。

完整：尺寸标注要齐全，不，不。

清晰：尺寸标注要整齐，便于阅读和查看。

合理：尺寸标注要符合设计和工艺要求。

尺寸组成的要素 如以下图所示，一个完整的尺寸一般应包括尺寸数字、尺寸线、尺寸界限和表示尺寸线终端的箭头〔1〕尺寸界限：尺寸界限用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。

也可利用轮廓线、轴线或对称中心线作尺寸界限。

尺寸界限一般应与尺寸线垂直，并超出尺寸线的终端左右。

〔2〕 尺寸线：用细实线绘制，不能代替，一般也不得与其它图线重合或画在其延长线上。

标注线性尺寸时，尺寸线必须与所标注的线段平行；当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面，以免尺寸线与尺寸界限相交。
