1 弹性力学及有限元教学设计

背景信息

弹性力学和有限元是机械工程专业的重要学科，为培养具有较高综合素质和实践能力的工程师，教学设计需要与时俱进，采用更有效的教学方法和工具。

现状分析

目前，弹性力学和有限元教学主要采用传统的课堂讲解、分组报告和课上演示等方式，学生的主动性和创新意识得不到很好的激发。

针对这一问题，需要在教学设计上进行创新和改进，充分利用现代教育技术手段和实验室条件。

教学目标

1. 熟练掌握弹性力学和有限元的基本理论和方法。

2. 具备分析和解决机械结构强度和稳定性问题的能力。

3. 学会应用有限元软件进行模拟和分析，掌握有限元在机械工程设计中的应用。

教学策略

引入实践案例

首先要引入一些有实践意义的案例，将理论知识与实际问题相结合，让学生更容易理解和掌握知识点。

教师可以选取一些经典的弹性力学问题，如杆的弯曲或扭转，结构的非线性问题等，或者是一些机械结构的实际案例，如桥梁、汽车构件、航空航天器零部件等，让学生通过讨论和探究来理解弹性力学和有限元理论。 2 技术手段应用

在教学中应用计算机和模拟软件进行辅助教学。这样可以让学生更直观地了解弹性力学理论的应用和相关问题的计算、模拟和分析方法。

常用的有限元分析软件包有ANSYS、ABAQUS等，将这些软件纳入教学中，可以让学生更好地掌握弹性力学的应用技能和有限元计算方法。

实验教学

实验教学可以培养学生的操作能力和科学素质，同时也是教学设计的重要部分。在弹性力学和有限元教学中，应尽量设置与理论知识相关的实验课程。

可以利用实验室的条件设计一些简单的弹性力学和有限元实验，如材料试验、结构试验、力学行为测试等。这些实验可以让学生更加直观地了解弹性力学理论的应用和相关问题的测量、模拟和实验方法。

教学评估

针对学生学习效果和教学成果的评估，也是教学设计的重要环节。在弹性力学和有限元教学中，一些测试和考核手段可以被用作评估。

评估手段可以包括作业、实验报告、期末考试、小组讨论、口头报告等。这些评估方式可以全方位地评价学生的理解能力、应用能力和创新能力，确保教学目标的实现。

总结

弹性力学和有限元教学设计需要与时俱进，采用先进的教学方法和工具，通过实践案例、技术手段应用和实验教学等方式激发学生的探究兴趣和创新思维。同时，教学评估也是教学设计不可缺少的环节，全方位的评估方式有助于确保教学目标的实现并提升教学质量。

合集下载

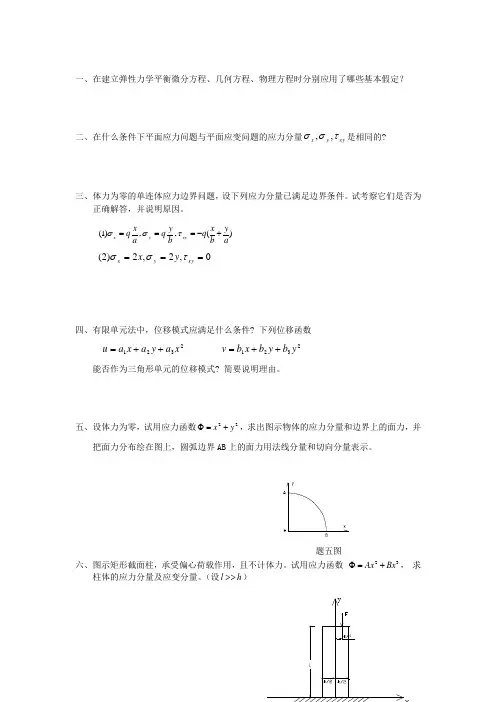

《弹性力学及有限元》测验试卷

《弹性力学及有限元》测验试卷

一、在建立弹性力学平衡微分方程、几何方程、物理方程时分别应用了哪些基本假定？

二、在什么条件下平面应力问题与平面应变问题的应力分量xyyx,,是相同的?

三、体力为零的单连体应力边界问题，设下列应力分量已满足边界条件。试考察它们是否为正确解答，并说明原因。

0,2,2)2(xyyxyx

四、有限单元法中，位移模式应满足什么条件? 下列位移函数

2321xayaxau 2321ybybxbv

能否作为三角形单元的位移模式? 简要说明理由。

五、设体力为零，试用应力函数22yx，求出图示物体的应力分量和边界上的面力，并把面力分布绘在图上，圆弧边界AB上的面力用法线分量和切向分量表示。

题五图

六、图示矩形截面柱，承受偏心荷载作用，且不计体力。试用应力函数 32BxAx， 求

柱体的应力分量及应变分量。（设hl）

)(,,)1(aybxqbyqaxqxyyxy4

题六图

七、某结构的有限元计算网格如题七图（a）所示。网格中两种类型单元按如题七图（b）所示的局部编号，它们单元劲度矩阵均为

75.025.05.025.025.0025.075.0025.025.05.05.005.000025.025.0025.025.0025.025.0025.025.0005.00005.0k

（a） （b）

题七图

《弹性力学及有限元》测验试卷 2

《弹性力学及有限元》测验试卷 2

一、在建立弹性力学平衡微分方程、几何方程、物理方程时分别应用了哪些基本假定？

二、在什么条件下平面应力问题与平面应变问题的应力分量xyyx,,是相同的?

三、体力为零的单连体应力边界问题，设下列应力分量已满足边界条件。试考察它们是否为正确解答，并说明原因。

0,2,2)2(xyyxyx

四、有限单元法中，位移模式应满足什么条件? 下列位移函数

2321xayaxau 2321ybybxbv

能否作为三角形单元的位移模式? 简要说明理由。

五、设体力为零，试用应力函数22yx，求出图示物体的应力分量和边界上的面力，并把面力分布绘在图上，圆弧边界AB上的面力用法线分量和切向分量表示。

题五图

六、图示矩形截面柱，承受偏心荷载作用，且不计体力。试用应力函数 32BxAx， 求

柱体的应力分量及应变分量。（设hl）

)(,,)1(aybxqbyqaxqxyyxy4

题六图

七、某结构的有限元计算网格如题七图（a）所示。网格中两种类型单元按如题七图（b）所示的局部编号，它们单元劲度矩阵均为

75.025.05.025.025.0025.075.0025.025.05.05.005.000025.025.0025.025.0025.025.0025.025.0005.00005.0k

（a） （b）

题七图

弹性力学及有限单元法教学设计

弹性力学及有限单元法教学设计

1 弹性力学及有限单元法教学设计

背景

弹性力学是力学中的一个重要分支，研究物体在外力作用下的弹性变形和应力分布规律。它在工程领域中具有广泛的应用，如建筑结构、机械设计、汽车工程等领域。而有限单元法是求解弹性力学问题的一种有效数值方法，具有计算精度高、适应性强、计算速度快等优点，被广泛应用于各个领域。

因此，弹性力学及有限单元法的教学设计对于工程学科专业的学生具有重要的意义。

教学目标

通过本课程的学习，学生应具备以下能力：

1. 掌握弹性力学和有限单元法的基本原理和方法；

2. 能够使用有限单元软件对具体工程问题进行建模和分析；

3. 能够独立完成一定难度的工程问题的建模和分析；

4. 具备团队合作和沟通能力，能够与同学合作完成工程项目。

教学内容

弹性力学

第一章 弹性力学基础

介绍弹性力学的基本概念和基本假设，讲解应力、应变、位移等概念，并在简单的力学模型中讲解弹性变形和应力分布的计算方法。 2 第二章 实例分析

以基本的力学模型为基础，引入实际工程问题中需要考虑的因素，如材料的非线性特性、载荷的分布情况等，让学生能够对更为复杂的实际问题进行分析和计算。

有限单元法

第三章 有限单元法概述

介绍有限单元法的基本原理和方法，并对不同类型的有限单元进行比较和分析，让学生能够对有限单元法的特点和适用范围有一个全面的认识。

第四章 有限单元分析入门

讲解有限单元软件的使用方法，如建模、网格划分、边界条件的设置、材料特性的定义等，让学生能够独立完成基本的有限单元分析。

第五章 实例分析

以具体的工程问题为例，让学生能够独立完成模型的建立和有限单元分析。在实例分析中，强调工程问题的实际应用性，让学生能够将理论知识应用于解决实际问题。

教学方法

本课程采用“课堂讲授+实验”的教学方法。其中，“课堂讲授”主要是讲解弹性力学和有限单元法的基本原理和方法，让学生能够掌握基本的理论知识；“实验”则是通过有限单元软件的模拟分析，让学生能够将理论知识转化为实际能力。

弹性力学课程设计

弹性力学课程设计

有限元大作业

2010/6/14

弹性力学大作业

单位厚度的正方形薄板中心开圆孔

问题描述

设计一个单位厚度的正方形薄板，面积为48m*48m，中心开小孔（孔半径为3m），通过在薄板x方向两侧加均布压力荷载0.25 Mpa。来考察薄板中的应力和应变状态。

分网模式

作业中使用Ansys有限元软件，进行板的制作及智能分网，划分单元选用三节点为常应变单元，分网的网格大小采用1的大小。

方案设计

1、 利用对称性，取1/4正方形平板，分析其受力情况。建立有限元模型 。

2， 对上述开口板采用三节点分网与四节点分网比较。

3， 分网分别采用Smart Size 1，Smart Size 2。

实验步骤 1/4平板（圆孔） 有限元大作业

2010/6/14

单元选择

三节点常应变单元

本实验对结点采用智能选择和划分网格： 首先采用Smart Size 1

有限元大作业

2010/6/14

作用均布荷载后模型如图所示

应力图 X轴

应力图 Y轴 有限元大作业

2010/6/14

采用Smart Size 2划分网格

应力图 X轴 有限元大作业

2010/6/14

应力图 Y轴

四节点四边形单元分析 有限元大作业

2010/6/14

同样采用智能网格划分： 首先采用Smart Size 1

应力图 X轴

应力图 Y轴 有限元大作业

2010/6/14

采用Smart Size 2划分网格

应力图 X轴 有限元大作业

2010/6/14

应力图 Y轴

结果分析 有限元大作业

2010/6/14

1，对于无限大的板宽的孔边应力集中问题，当边界施加大小为q的均布荷载，由齐尔西解答可知，应力在孔边可达均布荷载大小的三倍，但随着远离孔边而趋近于q。

2，在离孔较近的地方应力有显著的改变，而离孔洞较远以及边界的地方受力均匀，没有明显突变。孔中拐角点出，应力突变。
