GH3044是固溶强化镍基抗氧化合金

高温合金牌号（GB/T14992-1994）高温合金：凡在应力及高温（一般指600~650摄氏度以上）同时作用下，具有长时间抗蠕变能力与高的持久强度和高的抗蚀性的金属材料，称为耐热合金或高温合金。

常用的有铁基合金、镍基合金、钴基合金，还有铬基合金、钼基合金及其他合金等。

高温合金是制造燃汽轮机、喷气式发动机等高温下工作零部件的重要材料。

表8-28高温合金的牌号及化学成分注：1.GH1035合金中的Ti和Nb为任选其一，不是同时加入的。

2.GH3039合金中允许有铈(Ce)存在。

3.表中B、Zr、Ce的含量为计算加入量，可不分析测定(除非产品标准或协议、合同中另有规定)。

表8-30高温合金的特性和应用注：各成分含量皆指质量分数。

表5-6-7中国与国外变形高温合金牌号近似对照N o.中国日本JIS美国德国①法国NF俄罗斯TOCT英国②DS/DTD GB/T旧牌号商业牌号AMS/SAEDINW-Nr.（L-Nr.）1 GH1015GH15- - - - - -ЭП868-2 GH1035GH35- - - - - -ЭП703-4 GH1040GH4- - - - - -ЭП395-5 GH1131GH131- - - - - -ЭП126-6 GH1140GH140- - - - - -ЭП602-7 GH2018GH18- - - - - - - N2638 GH2036GH36- - - - - -ЭП481-9 GH2038GH38A- - - - - -ЭП696A-10 GH2130GH130- - - - - -ЭП617-11 GH2132- GH132 A286AMSS525,X5NiCrTi26-151.4980（1.4944）Z6NCT25ATVSMoЭП786DTD5026SAEHEV712 GH2135GH135- - - - - -ЭП437-13 GH2136GH136- V57 - X5NirTi26-15 1.4980Z3NCT25;ATVS2- -14 GH2302GH302- - - -ЭП617-15 GH3030GH3- - - - -ATGR;NC20TЭП435HR5;DTD703B;N203,N40316 GH3039GH39- - - - - -ЭП602-17 GH3044GH44- - - - - -ЭП868-18 GH3128GH128- - - - - - - -19 GH4033GH33- - - - - -ЭП437ЪN80A20 GH4037GH37- -AMS5829;SAEHEV6;- -ATGS4;NC20KTAЭП6172HRC,2HR202DTD747B;N501,N50321 GH4043GH43- - - - - -ЭП598- -22 GH4049GH49- - - -（2.4636）NCK15ATDЭП929HR4;N11523 GH4133GH33A- - - - - -ЭП437ЪN80A24 GH4169GH169- Inconel7186,5662SAEXEV-1NiCr19NbMo 2.4668ATGC1;NC19FeNb- Inconel18*25 - GH19SUH661N155AMS5531,5585;SAEHEV1X12CrCoNi21-201.4971（1.4974）ATGXZ12CNKDW20- -26 - GH2NCF800B;NCF2BIncoloy800AMS5766,5871;X10NiCrAlTi32-201.487625NC35-20;NicralC-Incoloy800*27 - GH32- HestelloyXAMS55365754;SG-NiCr21Fe18Mo2.4613 ATGE -HR6HR20428 - GH25- L605AMS5537,5759;CoCr20W15Ni 2.4964ATGH;KC20WN- HR2529 - GH80A- -NiMonic80ANiCr20TiAl2.4952（2.4631）ATGS3NC20TA-2HR12HR201;2HR401;3HR601;DTD736B30 - GH141- Rene41AMS5545;5712NiCr19CoMo 2.4973ATGW2NC20KDTA- -31 - GH143- - - - 2.4634NCKD20ATr-HR3;DTD5007A; N10532 - GH145NCF750BInconelX-750AMS5542,5567NiCr15Fe7TiAL2.4669ATGF;NC15FeTNbAЭП974InconelX-750*33 - GH146- Udimet500AMS57515753NICr18Co 2.4983ATGW2;NC20KDTA-Udimet500*NPK2534 - GH163- - -NiCo20Cr20MoTi2.4650ATGWO;NCK20D-HR10,HR206;N26335 - GH167-HastelloyR-135AMS5872A- - - -36 - GH182-Hatell-oyC4- NiMo16Cr16Ti 2.4610 - -37 - GH333- RA333AMS5716;5717- -ATG33;Z6NCKDW45- -38 - GH600Imonel600AMS5665NiCr15Fe（NiCr15Fe8）2.4816NC15Fe;NiCralZ- -39 - GH710- - -ATGW4;Z6NCK18TDA-Udimet710*-40 - GH738- WaspaloyAMS5704;5544NiCr1gCo14Mo4Ti2.4654ATGW1;NC20K14- NPK5041 - GH901- Udimet901AMS5660;5561NiFeCr12Mo2.4975（2.4662）Z8NCDЭП725HR53,HR404;①W-Wr.是德国DIN17007系统的数字材料号（Wdrkstoff-Nummer）；L-Nr.是德国航空标准数字牌号（Luftfahrtstoff-Nr）的缩写，在表中加括号，以示区别。

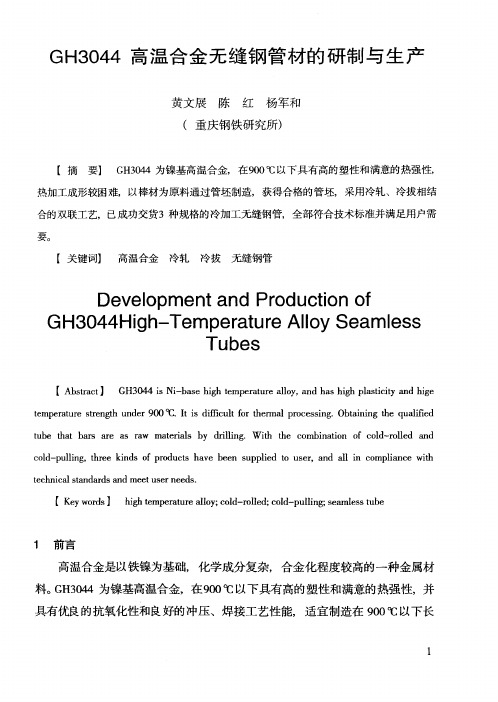

GH3044执行标准GH44无缝管研制与生产高温合金是以铁镍为根底，化学成分杂乱，合金化程度较高的一种金属材料。

GH3044为镍基高温合金，在900℃以下具有高的塑性和满意的热强性，并具有优良的抗氧化性和杰出的冲压、焊接工艺功能，适合制作在900℃以下长期工作的航空发动机燃油导管，现代引进和研制的航空发动机急需各种标准的GH3044合金无缝管，为了试制用户急需的GH3044高温合金管，在以棒材为质料，经过管坯制作获得高温合金荒管的根底上，依据现有的设备情况，合理的制订了管坯的直径、壁厚和长度以及内孔的光洁度，冷轧拔道次和变形量，坯料和制品的热处理等工艺，在短时间内试制成功了3种不同标准的GH3044高温合金管，制品安排功能的一次性查验合格率和探伤合格率较高，成材率比较安稳，制品查验全部符合技术标准并满意用户需要。

选用该工艺出产的GH3044合金管，所需设备简略，产品质量安稳，为难变形高温合金管的出产提供了具有较高参考价值的一种工艺。

GH3044实验方法选用冷轧、冷拔相结合的双联工艺出产GH3044高温合金管，总的工艺路线如下：合格棒材→制作管坯→打磨→冷轧冷拔)→去酯→热处理→酸洗→矫直→探伤→精整→查验→包装→人库GH3044实验结果及剖析评论GH3044合金制品管φ8x1、φ8×2、φ12x1在室温下的拉伸功能，每个标准各取两个试样。

能够看出，经过该工艺出产出的GH3044合金无缝管的力学功能均符合技术标准的要求，并且强度的富裕量较大，可适当降低固溶强化元素Mo的含量，以便改善冷加工塑性和拉伸塑性指标，使其综合功能更合理。

GH3044合金制品管的晶粒度和显微安排分别。

制品管的晶粒度均匀细微，能够满意技术标准的要求。

GH3044定论以棒材为质料，经过管坯制作得到管坯，选用冷轧、冷拔相结合的双联工艺，出产的GH3044合金无缝管，各项技术指标能够符合技术标准的要求。

该工艺设备简略，制品质量安稳可靠，适合出产难变形的高温合金无缝钢管。

常见钢铁产品的牌号表示方法1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 MPa的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。

例如Q235-AF表示A级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4．易切削钢①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。

5．合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。

②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。

当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。

GH3044是固溶强化镍基抗氧化合金，在900℃以下具有高的塑性和中等的热强性，并具有优良的抗氧化性和良好的冲压、焊接工艺性能，适宜制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件以及隔热屏、导向叶片，供应的品种有板材、带材、丝材、棒材和环形件等。

1.热轧和冷轧板及带材供应状态的固溶处理温度为1120~1160℃，空冷，供应状态进行材料性能检验。

2. 零件中间热处理温度为1140℃±10℃，保温3~5min，空冷。

最终热处理温度根据零件工作条件决定，对要求良好的热疲劳性能的零件与1150℃固溶，保温3~5min，空冷；对要求有较高热强行的零件于1200℃固溶，保温3~5min，空冷。

合金用于制作航空发动机住燃烧室和加力燃烧室的板材冲压和焊接结构件以及安装边、导管和导向叶片等零部件。

b
②允许在850℃进行拉伸试验，σb≥265MPa，δ≥30%，不合格时按900℃进行拉伸仲裁试验。

另外还应在850℃，σb=80MPa下进行持久试验，报实测数据。

③厚度≤带材的室温σb≥660MPa，δ5实测。

④棒材应在900℃σb=70MPa下进行持久试验，t≥23h。

GH44高温合金热处理工艺
上海商虎153 - 16 2o - 5 886
热处理
热处理是指材料在固态下，通过加热、保温和冷却的手段，以获得预期组织和性能的一种金属热加工工艺。

在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。

早在公元前770至前222年，中国人在生产实践中就已发现，钢铁的性能会因温度和加压变形的影响而变化。

白口铸铁的柔化处理就是制造农具的重要工艺。

GH44(GH3044）
材料的技术标准
GJB 2612-1996 《焊接用高温合金冷拉丝材规范》
GJB 1952-1994 《航空用高温合金冷轧薄板规范》
GJB 3020-1997 《航空用高温合金环坯规范》
GJB 3165-1998 《航空承力件用高温合金热轧和锻制棒材规范》
GJB 3317-1998 《航空用高温合金热轧板材规范》
GJB 3318-1998 《航空用高温合金热轧带材规范》
化学成分表
特性：
GH44是固溶强化镍基合金，在900℃以下具有良好的冲压，适宜制造在900℃以下长期工作，GH44供应的品种有板、带、丝、管、棒材和环形件等。

Monel400附近牌号UNS Trademark W.NrN04400 Monel400 2.4360Monel 400 的履行标准：产品ASTM棒材和线材 B 164板材薄板和带材 B 127, B 906无缝管和管件 B 165, B 829焊接收 B 725, B 775Monel 400 的化学成分:Monel 400 的物理性能:在常温下合金的机械性能的最小值:Monel 400Monel 400特性：Monel400是一种用量最大、用处最广、归纳性能极佳的耐蚀合金。

此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。

同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。

该合金的一个重要特征是一般不发生应力腐蚀裂纹，切削性能杰出。

Monel 400 的金相结构:Monel400合金的安排为高强度的单相固溶体。

Monel 400 的耐腐蚀性:Monel400合金在氟气、盐酸、硫酸、氢氟酸以及它们的派生物中有极优异的耐蚀性。

同时在海水中比铜基合金更具耐蚀性。

酸介质：Monel400在浓度小于85%的硫酸中都是耐蚀的。

Monel400是可耐氢氟酸中为数极少的重要资料之一。

水腐蚀：Monel400合金在大都水腐蚀情况下，不只耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a。

高温腐蚀：Monel400在空气中接连工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a。

氨：由于Monel400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。

Monel 400 应用范畴：Monel400合金是一种多用处的资料，在许多工业范畴都能应用：1.动力工厂中的无缝输水管、蒸汽管2.海水交换器和蒸发器3.硫酸和盐酸环境4.原油蒸馏5.在海水使用设备的泵轴和螺旋桨6.核工业用于制作铀提炼和同位素别离的设备7.制作出产盐酸设备使用的泵和阀高温合金分为三类材料：760℃高温材料、1200℃高温材料和1500℃高温材料，抗拉强度800MPa。

高温合金的基本知识和应用一、高温合金是指在600度以上的高温下承受复杂的应力，而能很好发挥它的力学和化学性能的一种合金。

二、常用的高温合金牌号有GH3030、GH2132、GH3039、GH3044、GH3128、GH4169、GH4145、GH333三、化学成分另外附有表格。

四、几种最常用的高温合金的材质和力学性能：GH2132(GH132)时效硬化型铁基合金产品牌号：GH2132(GH132/IncoloyA-286/S66286)产品规格：Φ3-350mm执行标准：ASTM B160,B164,B166,B408,B425,B574,GB149921、GH2132钢的特性该合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。

在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。

1.GH2132相近牌号A-286 P.Q.A286 UNSS(美国)、ZbNCT25(法国)、X5NiCrTi26-15、1.4980、1.4944(德国)2.GH2132生产执行标准3.GH2132工艺性能与要求：1)、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。

2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3)、合金具有满意的焊接性能。

合金于固溶状态进行焊接，焊后进行时效处理。

4.GH2132 金相组织结构:该合金在标准热处理状态下，在γ基体上有球关均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。

2、GH2132 化学成份：（GB/T14992-1994）3、GH2132力学性能（在20℃检测机械性能的最小值）4、GH2132 物理性能5、用途在650℃以下具有高的屈服强度和持久、蠕变强度,并且具有较好的加工塑性和满意的焊接性能。

适合制造在650℃以下长期工作的航空发动机高温承力部件，制造汽车航空发动机和工业燃气涡轮机上的零部件，加力燃烧室、紧固件等。
