下载文档原格式
上海钢研-张工：158–O185-9914GH3625(GH625)合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和抗氧化性能，从低温到980摄氏度均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
概述1.1、合金特性：● 对氧化和还原环境的各种腐蚀介质都具有非常出色的抗腐蚀能力●优秀的抗点腐蚀和缝隙腐蚀的能力，并且不会产生由于氯化物引起的应力腐蚀开裂●优秀的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等●优秀的耐各种无机酸混合溶液腐蚀的能力●温度达40℃时，在各种浓度的盐酸溶液中均能表现出很好的耐蚀性能●良好的加工性和焊接性，无焊后开裂敏感性●具有壁温在-196～450℃的压力容器的制造认证1.2、应用领域●含氯化物的有机化学流程工艺的部件，尤其是在使用酸性氯化物催化剂的场合●用于制造纸浆和造纸工业的蒸煮器和漂白池●烟气脱硫系统中的吸收塔、再加热器、烟气进口挡板、风扇（潮湿）、搅拌器、导流板以及烟道等●用于制造应用于酸性气体环境的设备和部件●乙酸和乙酐反应相近牌号、化学成分与标准2.1、相近牌号UNS NO6625 Inconel625(美国)、 NC22DNb(法国)、/.Nr.2.4856(德国)2.2、执行标准GJB 1953-1994 《航空发动机转动件用高温合金热轧棒材规范》GJB 2611-1996 《航空用高温合金冷拉棒材规范》GJB 2612-1996 《焊接用高温合金冷拉丝材规范》GJB 3020-1997 《航空用高温合金环坯规范》GJB 3165-1998 《航空承力件用高温合金热轧和锻制棒材规范》GJB 3782-1999 《航空用高温合金棒材规范》HB 5198-1982 《航空叶片用变形高温合金棒材》物理性能3.1、密度ρ=8.4g/cm33.2、熔化温度1290~1350℃金相组织结构该合金为面心立方晶格结构。

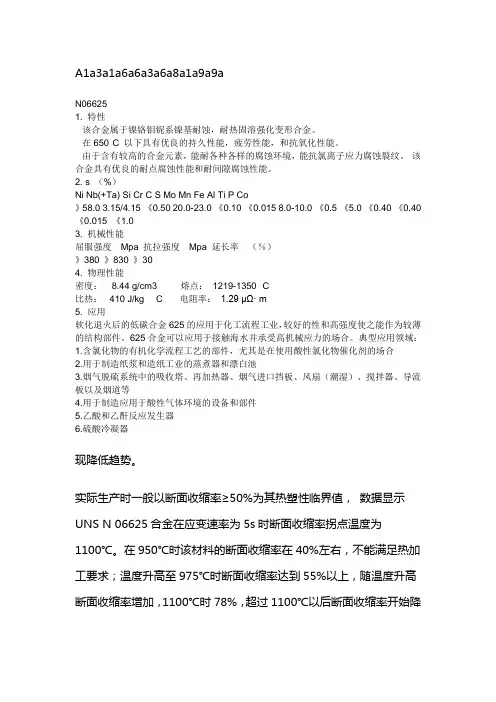

A1a3a1a6a6a3a6a8a1a9a9aN066251. 特性该合金属于镍铬钼铌系镍基耐蚀，耐热固溶强化变形合金。
在650°C 以下具有优良的持久性能，疲劳性能，和抗氧化性能。
由于含有较高的合金元素，能耐各种各样的腐蚀环境，能抗氯离子应力腐蚀裂纹。
该合金具有优良的耐点腐蚀性能和耐间隙腐蚀性能。
2. s （%）Ni Nb(+Ta) Si Cr C S Mo Mn Fe Al Ti P Co》58.0 3.15/4.15 《0.50 20.0-23.0 《0.10 《0.015 8.0-10.0 《0.5 《5.0 《0.40 《0.40 《0.015 《1.03. 机械性能屈服强度Mpa 抗拉强度Mpa 延长率（％）》380 》830 》304. 物理性能密度：8.44 g/cm3熔点：1219-1350 °C比热：410 J/kg · °C 电阻率： 1.29 µΩ· m5. 应用软化退火后的低碳合金625的应用于化工流程工业，较好的性和高强度使之能作为较薄的结构部件。
625合金可以应用于接触海水并承受高机械应力的场合。
典型应用领域：1.含氯化物的有机化学流程工艺的部件，尤其是在使用酸性氯化物催化剂的场合2.用于制造纸浆和造纸工业的蒸煮器和漂白池3.烟气脱硫系统中的吸收塔、再加热器、烟气进口挡板、风扇（潮湿）、搅拌器、导流板以及烟道等4.用于制造应用于酸性气体环境的设备和部件5.乙酸和乙酐反应发生器6.硫酸冷凝器现降低趋势。
实际生产时一般以断面收缩率≥50%为其热塑性临界值，数据显示UNS N 06625合金在应变速率为5s时断面收缩率拐点温度为1100℃。
在950℃时该材料的断面收缩率在40%左右，不能满足热加工要求；温度升高至975℃时断面收缩率达到55%以上，随温度升高断面收缩率增加，1100℃时78%，超过1100℃以后断面收缩率开始降低，但在1180℃时断面收缩率仍保持在60%以上，可以满足热加工要求。
GH3625（GH625）Inconel 625 对应国内外牌号GH3625高温合金简介：Inconel 625（UNS N06625）是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金。
Inconel是美国Special Metals Corporation公司的商标。
GB/T 14992-2005ASTM B446ASTM B443GH3625（GH625）UNS N06625C≤0.10 C≤0.10Si≤0.50 Si≤0.50Mn≤0.50 Mn≤0.50P≤0.015 P≤0.015S≤0.015 S≤0.015Cr 20.00~23.00 Cr 20.00~23.00Ni余量Ni≥58.00Co≤1.00 Co≤1.00Mo 8.00~10.00 Mo 8.00~10.00 Al Al≤0.40Ti≤0.40 Ti≤0.40Fe≤5.00 Fe≤5.00Nb 3.15~4.15 Nb+Ta 3.15~4.15Cu≤0.070Cu耐蚀性能Inconel 625合金在很多介质中都表现出极好的耐腐蚀性。
在氯化物介质中具有出色的抗点蚀、缝隙腐蚀、晶间腐蚀和侵蚀的性能。
具有很好的耐无机酸腐蚀性，如硝酸、磷酸、硫酸、盐酸等，同时在氧化和还原环境中也具有耐碱和有机酸腐蚀的性能，有效的抗氯离子还原性应力腐蚀开裂。
在海水和工业气体环境中几乎不产生腐蚀，对海水和盐溶液具有很高的耐腐蚀性，在高温时也一样耐蚀机理Inconel 625合金中的镍元素可以使氧化膜结晶变细，增加氧化膜的致密度，抑制氯离子入侵，对抗氯离子腐蚀十分有效。
铬元素的存在，可以保持钝化膜的高度稳定，并且在钝化膜遭到破坏后能及时进行修补，文献表明，当铬含量在25%左右时，点腐蚀速度会显著降低，但对于其他强腐蚀介质，铬只有与镍、钼、硅等元素共同作用时，才能抑制阳极熔解，来达到抗点蚀的目的。
另外，Inconel 625合金中含有8%~10%的钼元素，它主要集中在靠近基体的钝化膜中，当遇到高浓度的氯化物溶液时，以MoO4-2形式溶解到腐蚀溶液中，若钝化膜局部遭到破坏，MoO4-2将吸附在其表面，成功抑制合金的再溶解，提高耐点腐蚀能力。

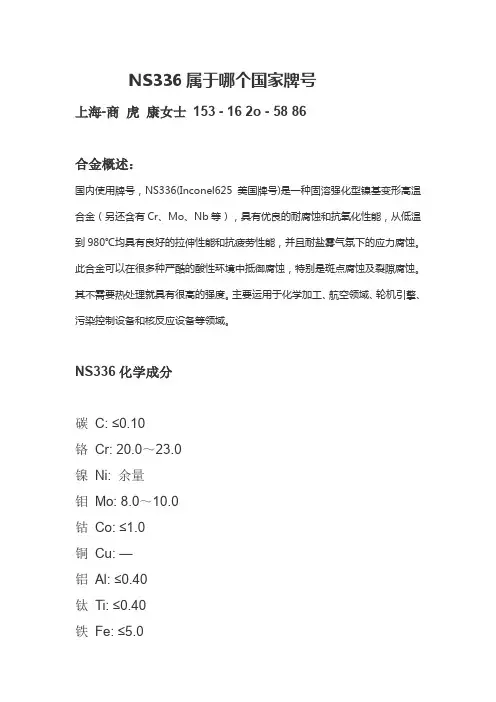

NS336属于哪个国家牌号
上海-商虎康女士153 - 16 2o - 58 86
合金概述：
国内使用牌号，NS336(Inconel625美国牌号)是一种固溶强化型镍基变形高温合金（另还含有Cr、Mo、Nb等），具有优良的耐腐蚀和抗氧化性能，从低温到980℃均具有良好的拉伸性能和抗疲劳性能，并且耐盐雾气氛下的应力腐蚀。
此合金可以在很多种严酷的酸性环境中抵御腐蚀，特别是斑点腐蚀及裂隙腐蚀。
其不需要热处理就具有很高的强度。
主要运用于化学加工、航空领域、轮机引擎、污染控制设备和核反应设备等领域。
NS336化学成分
碳C: ≤0.10
铬Cr: 20.0～23.0
镍Ni: 余量
钼Mo: 8.0～10.0
钴Co: ≤1.0
铜Cu: —
铝Al: ≤0.40
钛Ti: ≤0.40
铁Fe: ≤5.0
硅Si: ≤0.50
锰Mn: ≤0.50
磷P: ≤0.015
硫S: ≤0.015
其他(％): Nb3.15～4.15
热处理方式
棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶处理。
板材：950～1030℃，空冷；或1090～1200℃，空冷。
管材：推荐退火温度：960～1030℃，空冷或水冷。
上海商虎/张工：158 –0185 -9914产品名称：Inconel625/UNS N06625世界通称：Inconel Alloy 625、NS336、NAS 625、W.Nr.2.4856、UNS NO6625、Nicrofer S 6020-FM 625、ATI 625履行标准：ASTM B443/ASME SB-443、ASTM B444/ASME SB-444、ASTM B366/ASME SB-366、ASTM B446/ASME SB-446、ASTM B564/ASME SB-564首要成分：碳(C)≤0.01,锰(Mn)≤0.50,镍(Ni)≥58,硅(Si)≤0.50磷(P)≤0.015,硫(S)≤0.015,铬(Cr)20.0～23.0,铁(Fe) ≤5.0,铝(Al) ≤0.4,钛(Ti) ≤0.4,铌(Nb) 3.15～4.15,钴(Co) ≤1.0, 钼(Mo)8.0～10.0物理性能：625合金密度：8.44g/cm3，熔点：1290-1350 ℃，磁性：无热处理：950-1150℃之间保温1-2小时，快速空冷或水冷。
机械性能：抗拉强度：σb≥758Mpa，屈从强度σb≥379Mpa：延伸率：δ≥30%，硬度:HB150-220耐腐蚀性及首要运用环境：INCONEL 625是一种以镍为首要成分的奥氏体超耐热合金。
源于镍铬合金中所含的钼、铌固溶体强化效应，在低温至1093℃，具有超高强度、非凡的抗疲劳特性，被广泛用于航空事业。
虽然该合金是为适应高温环境的强度而设计，但该合金铬、钼的高含量对很多腐蚀前言，从高度氧化环境到一般腐蚀环境，均具有高度抗蚀损斑、抗裂变腐蚀能力，表现出杰出的耐腐蚀特性。
对氯化物污染的前言如海水、地热水、中性盐以及盐水，INCONEL 625也有超强的抗腐蚀效果。
配套焊接资料及焊接工艺：Inconel625合金的焊接主张采用AWS A5.14焊丝ERNiCrMo-3或AWS A5.11焊条ENiCrMo-3，焊材尺寸有Φ1.0、1.2、2.4、3.2、4.0,产地为：美国哈氏、美国SMC和德镍，焊接工艺及指导书欢迎来电索取。

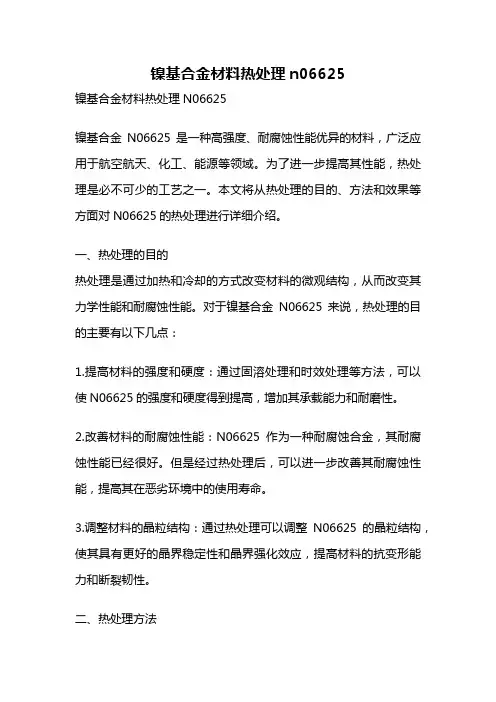

镍基合金材料热处理n06625镍基合金材料热处理N06625镍基合金N06625是一种高强度、耐腐蚀性能优异的材料，广泛应用于航空航天、化工、能源等领域。
为了进一步提高其性能，热处理是必不可少的工艺之一。
本文将从热处理的目的、方法和效果等方面对N06625的热处理进行详细介绍。
一、热处理的目的热处理是通过加热和冷却的方式改变材料的微观结构，从而改变其力学性能和耐腐蚀性能。
对于镍基合金N06625来说，热处理的目的主要有以下几点：1.提高材料的强度和硬度：通过固溶处理和时效处理等方法，可以使N06625的强度和硬度得到提高，增加其承载能力和耐磨性。
2.改善材料的耐腐蚀性能：N06625作为一种耐腐蚀合金，其耐腐蚀性能已经很好。
但是经过热处理后，可以进一步改善其耐腐蚀性能，提高其在恶劣环境中的使用寿命。
3.调整材料的晶粒结构：通过热处理可以调整N06625的晶粒结构，使其具有更好的晶界稳定性和晶界强化效应，提高材料的抗变形能力和断裂韧性。
二、热处理方法针对镍基合金N06625的热处理，常用的方法主要有固溶处理和时效处理。
1.固溶处理：固溶处理是将N06625加热到其固溶温度，保持一段时间后迅速冷却。
这样可以使合金中的固溶元素均匀溶解在基体中，消除内部应力，提高材料的塑性和韧性。
固溶处理可以在980-1140℃范围内进行，保温时间一般为1-2小时。
2.时效处理：时效处理是在固溶处理后，将N06625再次加热到一定温度保持一段时间，然后进行适当的冷却。
这个过程可以使固溶元素重新析出，形成细小的析出相，从而提高材料的强度和硬度。
时效处理一般在900-1100℃的温度范围内进行，保温时间视具体情况而定。
三、热处理效果对于N06625的热处理，可以获得以下效果：1.提高强度和硬度：经过固溶处理和时效处理后，N06625的强度和硬度可以得到显著提高。
这可以使其在高温、高压、高载荷等恶劣工况下具有更好的抗变形和抗磨损能力。

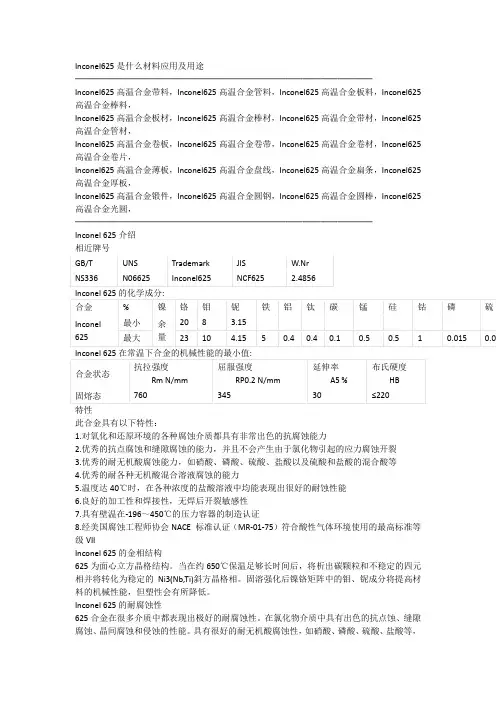

Inconel625是什么材料应用及用途──────────────────────────────────Inconel625高温合金带料，Inconel625高温合金管料，Inconel625高温合金板料，Inconel625高温合金棒料，Inconel625高温合金板材，Inconel625高温合金棒材，Inconel625高温合金带材，Inconel625高温合金管材，Inconel625高温合金卷板，Inconel625高温合金卷带，Inconel625高温合金卷材，Inconel625高温合金卷片，Inconel625高温合金薄板，Inconel625高温合金盘线，Inconel625高温合金扁条，Inconel625高温合金厚板，Inconel625高温合金锻件，Inconel625高温合金圆钢，Inconel625高温合金圆棒，Inconel625高温合金光圆，──────────────────────────────────Inconel 625介绍此合金具有以下特性：1.对氧化和还原环境的各种腐蚀介质都具有非常出色的抗腐蚀能力2.优秀的抗点腐蚀和缝隙腐蚀的能力，并且不会产生由于氯化物引起的应力腐蚀开裂3.优秀的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等4.优秀的耐各种无机酸混合溶液腐蚀的能力5.温度达40℃时，在各种浓度的盐酸溶液中均能表现出很好的耐蚀性能6.良好的加工性和焊接性，无焊后开裂敏感性7.具有壁温在-196～450℃的压力容器的制造认证8.经美国腐蚀工程师协会NACE 标准认证（MR-01-75）符合酸性气体环境使用的最高标准等级VIIInconel 625 的金相结构625为面心立方晶格结构。
当在约650℃保温足够长时间后，将析出碳颗粒和不稳定的四元相并将转化为稳定的Ni3(Nb,Ti)斜方晶格相。
固溶强化后镍铬矩阵中的钼、铌成分将提高材料的机械性能，但塑性会有所降低。
Inconel 625焊接工艺镍基合金钢的焊接性欠好，焊接时应选用合理的焊接工艺和相应措施避免产生热裂纹、气孔等缺陷。
双金属复合管焊接的难点在于避免底层碳钢对耐蚀合金的污染，使耐蚀合金层焊缝的耐腐蚀性能下降。
假如运用单面焊焊接工艺完结焊接，则必须对整个焊口运用镍基625焊材，焊材本钱高；一起因为镍基合金导热性差，热量不易散出，易于氧化，具有较高的热裂纹敏感性，焊接工艺局限性较大，一般只要氩弧焊和焊条电弧焊2种工艺，出产效率低。
对于厚度较大的镍基合金复合管选用双面焊的方式是可取的，此时针对碳钢基体就可以挑选相对廉价的碳钢资料，但有一点非常重要，需避免第1层焊道就穿透合金复合层，使镍和其他合金元素溶解到碳钢焊缝中引起额定的硬化和裂纹，一起也使合金复合层的耐腐蚀才能下降。
为此，基于AS MEX[21和ASTM B 31.3规范，研讨规范中关于焊接工艺评定全体流程的重要变素后选用规范的接头规划形式，对碳钢侧运用碳钢焊材先行焊接，完结碳钢侧盖面后，再进入管内开展镍底层的焊接。
背面剥离技术消除了碳钢焊接资料穿透合金层而引发裂纹的可能性，碳钢侧的焊接工艺则可以灵活挑选，比如高效的埋弧焊等。
别的，为避免现场施工时不可避免的较大错边导致打底时碳钢焊材污染了镍基侧母材的情况出现，虽然工程中复合管镍底层的实际厚度一般只要3~5mm，但应将坡口内壁的开槽尺寸规划得更深，以保证镍底层不受碳钢影响，本次开发规划开槽深度为13mm。
相比较常见的单面焊坡口，复合坡口不只节省焊材量，并且因为对碳钢侧选用碳钢焊材焊接。
焊接控制坡口加工完成后，有必要对625合金衬层同侧的碳钢外表进行饱满硫酸铜清洗，以承认彻底去除碳钢外表的镍基625合金残留。
组对时，对接的管应处在同一条轴线上，以避免发作偏移。
运用氩弧焊进行定位点固焊，点固焊焊缝应在最终焊缝焊接时打磨去除。
定位时运用碳钢焊材从外侧点固焊。
焊接时，需严厉遵循以下焊接顺序进行：①碳钢侧封底+热焊道：②碳钢侧填充盖面；③镍基625衬层侧堆焊。
INCONEL 625合金(UNS NO 6625)625合金(UNS 6625) 是一种以镍为主要成分的奥氏体超耐热合金，具有广泛抗氧化和耐腐蚀的优良特性，适用于包括喷气式飞机引擎环境以及航空、化学加工在内的众多领域。
在低温至华氏2000度(摄氏1093度)，该合金亦具有非凡的抗疲劳特性。
625合金的强度源于镍铬合金中所含的钼、铌固溶体强化效应。
这些元素也使该合金具有卓越的耐腐蚀特性。
虽然该合金是为适应高温环境的强度而设计的，其高度合金组合使其具有对一般腐蚀的高度耐受能力以及对广泛氧化和非氧化环境的耐受能力。
铬、钼含量使合金具有抗氯化物离子产生的蚀损斑的优良特性，高镍含量增强合金对氯化物应力腐蚀裂化的抵抗能力。
这种材料具有高度成型性，较许多以镍为主的合金更易焊接。
即使在被焊接的条件下，该合金仍然具有抗晶间腐蚀的能力。
Inconel 625 在常温下合金的机械性能的小值:抗腐蚀及氧化能力在625合金中铬和钜的高含量为合金提供高度抗点腐蚀和裂变腐蚀的能力，它对氯化物污染的媒介，如海水、中性盐以及盐水均有抗腐蚀作用。
该合金对众多腐蚀媒介从高度氧化环境到适度减轻的氧化环境均具有耐腐蚀的特性。
地热盐水试验结果表明，625合金对地热水具有极高的耐受性，其耐腐蚀程度可与二级钛媲美。
模拟管道煤气脱硫环境试验表明，625合金与316L材料相比具有极高的抗腐蚀能力，其抗腐蚀程度可以比得上276合金。
抗氧化特性625合金在高温达华氏2000度(摄氏1093度)环境下，具有抗氧化和抗磷状腐蚀的优良特性。
在循环加热及冷却的条件下，625合金的表现超过其它耐高温合金。
Inconel625加工应用1.Inconel625的热加工温度范围1150℃~900℃，冷却方式为水淬或其他速度冷却方法。
2.为得到最佳性能和耐腐蚀性，热加工后要进行退火处理。
3.加热时，材料可以直接送入已升温最高工作温度的炉子中，保温足够的时间后(每100mm的厚度需要60分钟保温时间)迅速出炉，在规定的温度范围的高温段进行热加工。

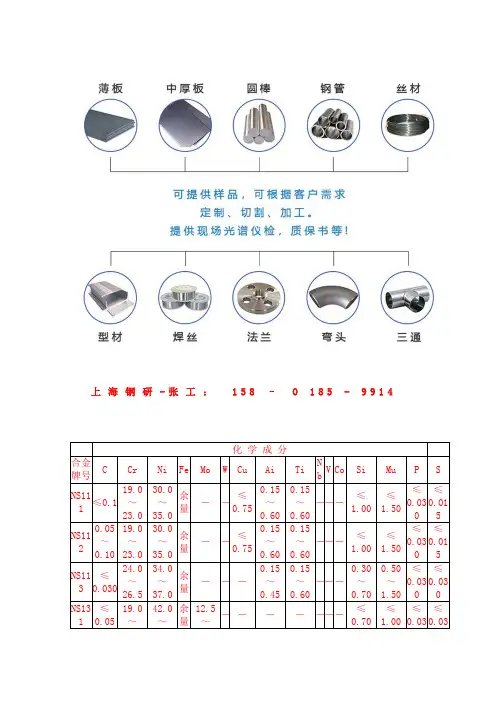

上海钢研-张工：158–O185-9914化学成分合金牌号C Cr Ni Fe Mo W Cu Ai TiNbV Co Si Mu P SNS11 1 ≤0.119.0～23.030.0～35.0余量－－≤0.750.15～0.600.15～0.60－－－≤1.00≤1.50≤0.03≤0.015NS11 2 0.05～0.1019.0～23.030.0～35.0余量－－≤0.750.15～0.600.15～0.60－－－≤1.00≤1.50≤0.03≤0.015NS11 3≤0.03024.0～26.534.0～37.0余量－－－0.15～0.450.15～0.60－－－0.30～0.700.50～1.50≤0.03≤0.03NS13 1≤0.0519.0～42.0～余量12.5～－－－－－－－≤0.70≤1.00≤0.03≤0.0321.044.0 13.5 0 0NS14 1≤0.03025.0～27.034.0～37.0余量2.0～3.0－3.0～4.0－0.40～0.90－－－≤0.70≤1.00≤0.03≤0.03NS14 2≤0.0519.5～23.538.0～46.0余量2.5～3.5－1.5～3.0≤0.20.60～1.20－－－≤0.50≤1.00≤0.03≤0.03NS33 5≤0.01514.0～18.0余量≤3.14.0～17.0－－－≤0.70－－≤2.≤0.08≤1.00≤0.04≤0.03一、概述1.1 NS336材料牌号 NS336。
1.2 NS336相近牌号 GH3625(GH625)(中国)，UNS NO6625(美国)、NC22DNb(法国)、W.Nr.2.4856(德国)。
1.3 NS336材料的技术标准GJB 3317-1998《航空用高温合金热轧板规范》Z9-0104-1990《GH625合金板材技术条件》Z9-0105-1990《GH625合金棒材技术条件》Q/3B 4077-1992《GH625合金棒材》Q/3B 4078-1992《GH625合金板材》Q/3B 4080-1992《GH625合金管材》1.4 NS336化学成分见表1-1。

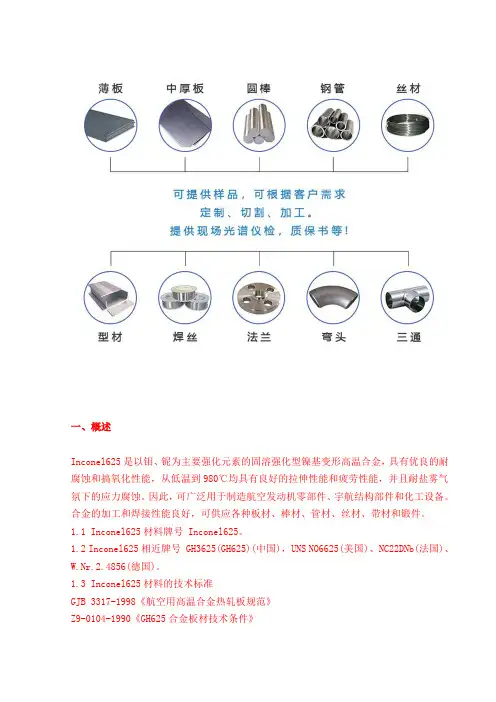

一、概述Inconel625是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
合金的加工和焊接性能良好，可供应各种板材、棒材、管材、丝材、带材和锻件。
1.1 Inconel625材料牌号 Inconel625。
1.2 Inconel625相近牌号 GH3625(GH625)(中国)，UNS NO6625(美国)、NC22DNb(法国)、W.Nr.2.4856(德国)。
1.3 Inconel625材料的技术标准GJB 3317-1998《航空用高温合金热轧板规范》Z9-0104-1990《GH625合金板材技术条件》Z9-0105-1990《GH625合金棒材技术条件》Q/3B 4077-1992《GH625合金棒材》Q/3B 4078-1992《GH625合金板材》Q/3B 4080-1992《GH625合金管材》1.4 Inconel625化学成分见表1-1。
1.5 Inconel625热处理制度棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶处理。
板材：950～1030℃，空冷；或1090～1200℃，空冷。
管材：推荐退火温度：960～1030℃，空冷或水冷。
1.6 Inconel625品种规格与供应状态可供应d25～80mm的棒材和δ0.8～10.5mm的板材，也可供应d6～40mm的无缝（焊）管。
棒材不经热处理但以车光或磨光状态交货；板材经固溶、精整后供应；管材经固溶、酸洗（或光亮退火）后供货。
1.7 Inconel625熔炼与铸造工艺合金采用真空感应炉熔炼加电渣重熔或真空感应炉加真空电弧重熔工艺生产。
1.8 Inconel625应用概况与特殊要求该合金用于制造发动机机匣、导向叶片、安装边和筒体、燃油总管等零部件，已通过实际应用考核，最高使用温度为950℃；合金在550～700℃长期使用后有一定的时效硬化现象，导致合金塑性有一些下降。

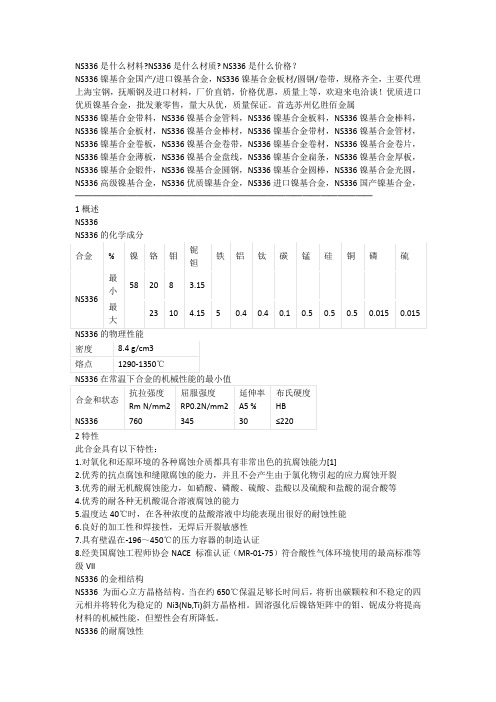

NS336是什么材料?NS336是什么材质? NS336是什么价格？NS336镍基合金国产/进口镍基合金，NS336镍基合金板材/圆钢/卷带，规格齐全，主要代理上海宝钢，抚顺钢及进口材料，厂价直销，价格优惠，质量上等，欢迎来电洽谈！优质进口优质镍基合金，批发兼零售，量大从优，质量保证。
首选苏州亿胜佰金属NS336镍基合金带料，NS336镍基合金管料，NS336镍基合金板料，NS336镍基合金棒料，NS336镍基合金板材，NS336镍基合金棒材，NS336镍基合金带材，NS336镍基合金管材，NS336镍基合金卷板，NS336镍基合金卷带，NS336镍基合金卷材，NS336镍基合金卷片，NS336镍基合金薄板，NS336镍基合金盘线，NS336镍基合金扁条，NS336镍基合金厚板，NS336镍基合金锻件，NS336镍基合金圆钢，NS336镍基合金圆棒，NS336镍基合金光圆，NS336高级镍基合金，NS336优质镍基合金，NS336进口镍基合金，NS336国产镍基合金，──────────────────────────────────1概述NS3362特性此合金具有以下特性：1.对氧化和还原环境的各种腐蚀介质都具有非常出色的抗腐蚀能力[1]2.优秀的抗点腐蚀和缝隙腐蚀的能力，并且不会产生由于氯化物引起的应力腐蚀开裂3.优秀的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等4.优秀的耐各种无机酸混合溶液腐蚀的能力5.温度达40℃时，在各种浓度的盐酸溶液中均能表现出很好的耐蚀性能6.良好的加工性和焊接性，无焊后开裂敏感性7.具有壁温在-196～450℃的压力容器的制造认证8.经美国腐蚀工程师协会NACE 标准认证（MR-01-75）符合酸性气体环境使用的最高标准等级VIINS336 的金相结构NS336 为面心立方晶格结构。
当在约650℃保温足够长时间后，将析出碳颗粒和不稳定的四元相并将转化为稳定的Ni3(Nb,Ti)斜方晶格相。
【材料论文】NS336固溶强化型镍基变形高温合金分析与研究-午虎特种合金技术部一、NS336概述NS336是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。
合金的加工和焊接性能良好，可供应各种板材、棒材、管材、丝材、带材和锻件。
1.1 NS336材料牌号NS336。
1.2 NS336相近牌号GH3625(GH625)(中国)，UNS NO6625(美国)、NC22DNb(法国)、W.Nr.2.4856(德国)。
1.3 NS336材料的技术标准GJB 3317-1998《航空用高温合金热轧板规范》Z9-0104-1990《GH625合金板材技术条件》Z9-0105-1990《GH625合金棒材技术条件》Q/3B 4077-1992《GH625合金棒材》Q/3B 4078-1992《GH625合金板材》Q/3B 4080-1992《GH625合金管材》1.4 NS336化学成分见表1-1。
表1-1%1.5 NS336热处理制度棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶处理。
板材：950～1030℃，空冷；或1090～1200℃，空冷。
管材：推荐退火温度：960～1030℃，空冷或水冷。
1.6 NS336品种规格与供应状态可供应d25～80mm的棒材和δ0.8～10.5mm的板材，也可供应d6～40mm的无缝（焊）管。
棒材不经热处理但以车光或磨光状态交货；板材经固溶、精整后供应；管材经固溶、酸洗（或光亮退火）后供货。
1.7 NS336熔炼与铸造工艺合金采用真空感应炉熔炼加电渣重熔或真空感应炉加真空电弧重熔工艺生产。
1.8 NS336应用概况与特殊要求该合金用于制造发动机机匣、导向叶片、安装边和筒体、燃油总管等零部件，已通过实际应用考核，最高使用温度为950℃；合金在550～700℃长期使用后有一定的时效硬化现象，导致合金塑性有一些下降。
镍基合金Inconel625（UNS N06625/NS336/2.4856）材料简介简介Inconel625（UNS N06625/NS336/2.4856）镍铬合金由于其高强度、优异的可加工（包括焊接）性以及出色的抗蚀性能而得到广泛应用。
使用温度范围从低温温度到1800°F(982°C)。
合金的强度是由钼和铌在镍铬矩阵中的硬化效应产生的，因此该合金不需要沉淀硬化处理。
这种元素之间的联合也是造成材料在很多强腐蚀环境超级耐蚀和在高温环境抗氧化和抗渗碳的原因。
的性能使其成为在海水中免局部腐蚀（点蚀和缝隙腐蚀）、高腐蚀疲劳强度、高拉伸强度和抗氯离子应力腐蚀开裂的优良选材。
它被用于泊船的缆绳、摩托炮艇推进器的叶片、潜艇辅助推动电机、潜艇快速脱离接头、海军用船的排气管道、海底通信用电缆的保护外套、海底传感控制器和蒸汽管线膨胀节等。
潜在的应用包括弹簧、密封、水下控制用膨胀节、电缆接头、紧固件、柔性装置和海洋学用仪表部件等。
Inconel625合金的高的拉伸、蠕变和断裂强度，优异的疲劳和热疲劳强度、氧化抗力、优良的焊接和铜焊性能使它在航空领域也很有作为。
像飞机的导管系统、引擎排气系统、推力转换系统、引擎安装结构中的抗焊接蜂房结构、燃油和液压系统管道、喷射棒、膨胀节、涡沦包覆环和环境控制系统中的热交换器管。
也适合在燃烧部的转换衬里、涡轮密封和压缩机、叶片和火箭发动机的推力室管道中使用。
Inconel625合金在很宽的温度和压力范围内的优异且万能的耐蚀性是它在化工领域广泛认可的主要原因。
由于它容易加工，它被作成各种工厂设备部件。
它的高强度使它能够制成其它一些材料无法达到的设备，如作成薄壁容器或换热器管来改善传热并减轻重量。
一些应用中需要综合用到Inconel625的强度和耐蚀性能，如泡帽、管子、反应器、蒸馏塔、换热器、传送管道和阀门等。
在核领域，Inconel625可被用于核水反应器的反应核和控制棒部件。
n06625国标国标 n06625 是一种高温合金，也被称为Inconel 625。
下面是关于该国标的详细信息：1. 化学成分：- 镍（Ni）：58.0-71.0%- 铬（Cr）：20.0-23.0%- 钼（Mo）：8.0-10.0%- 铁（Fe）：最大5.0%- 钛（Ti）：最大0.4%- 铝（Al）：最大0.4%- 锰（Mn）：最大0.5%- 硅（Si）：最大0.5%- 碳（C）：最大0.1%- 硫（S）：最大0.015%- 磷（P）：最大0.015%2. 物理性质：- 密度：8.44 g/cm³- 熔点：1290-1350°C- 热导率：13.3 W/m·K- 线膨胀系数：12.8 μm/m·K（20-100°C）- 弹性模量：200 GPa- 抗拉强度：827 MPa（室温）3. 主要特点：- 具有优异的耐腐蚀性能，尤其是在高温、强酸和碱环境下。
- 耐氧化性能好，可抵御高温氧化和硫化物腐蚀。
- 具有良好的抗应力腐蚀开裂性能。
- 可以在高温下保持一定的强度和韧性。
4. 应用领域：- 化工工业：用于制造反应器和换热器的部件，如管道、法兰、垫片等。
- 航空航天工业：用于制造涡轮发动机、燃烧室、喷嘴等高温部件。
- 能源工业：用于制造核电站、石油化工设备等耐腐蚀部件。
- 海洋工程：用于制造海水处理设备、海底管道等。
- 医疗器械：用于制造高温、高压环境下的医疗器械。
总之，国标 n06625（Inconel 625）是一种具有优异耐腐蚀性能和高温强度的合金材料，广泛应用于化工、航空航天、能源和海洋工程等领域。
上海商虎/张工：158 –0185 -9914Inconel625 (NO6625)Incone l625特性及应用领域概述该合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化功能，从低温到980℃均具有杰出的拉伸功能和疲惫功能，并且耐盐雾气氛下的应力腐蚀。
因而，可广泛用于制作航空发动机零部件、宇航结构部件和化工设备。
Incone l625相近牌号NS336 GH3625 GH625(中国)、NC22DNb(法国)、W.Nr.2.4856(德国)Incone l625化学成份Inconel625物理功能Inconel625力学功能：(在20℃检测机械功能的最小值)Inconel625生产履行标准Inconel625金相安排结构该合金在固溶状况的安排为奥氏体基体和少数的TiN、NbC、和M6C相,经650~900℃长期时效后，所析出的相为γ"、δ、M23C6和M6C。
Inconel625工艺功能与要求1、该合金具有杰出的冷、热成形功能，钢锭锻造加热温度1120℃。
2、该合金的晶粒度均匀尺度与锻件的变形程度、终锻温度密切相关。
3、合金的焊接功能杰出，可在维护气氛下用钨极或本合金作添料进行氩弧焊接，也可用钎焊连接及电阻缝焊。
4、外表处理工艺：除去合金外表氧化皮时先碱洗，再在销酸、氢氟酸-水溶液中酸洗。
5、合金冷加工时当加工量大于15%时，热加工后要进行退火处理。
产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等软磁合金：1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等弹性合金：3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等膨胀合金：4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等耐蚀合金：Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等因科洛伊合金：Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等哈氏合金：Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等纯镍 / 钛合金：N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等沉淀硬化钢/双相不锈钢17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
国内外镍基高温合金镍基高温合金1、中国牌号：固溶强化型镍基高温合金GH3007（GH5K）；GH3030（GH30）；GH3039（GH39）；GH3044（GH44）；GH3128（GH128）；GH3170（GH170）；GH3536（GH536）；GH3600（GH600）；GH3625（GH625）；GH3652（GH652）；2、中国牌号：时效强化型镍基高温合金GH4033（GH33）；GH4037（GH37）；GH4049（GH49）；GH4080A（GH80A）；GH4090（GH90）；GH4093（GH93）；GH4098（GH98）；GH4099（GH99）；GH4105（GH105）；GH4133（GH33A）；GH4133B；GH4141（GH141）；GH4145（GH145）；GH4163（GH163）；GH4169（GH169）；GH4199（GH199）；GH4202（GH202）；GH4220（GH220）；GH4413（GH413）；GH4500（GH500）；GH4586（GH586）；GH4648（GH648）；GH4698（GH698）；GH4708（GH708）；GH4710（GH710）；GH4738（GH738；GH684）；GH4742（GH742）；3、美国牌号：固溶强化型镍基高温合金Haynes 214;Haynes 230;Inconel 600; Inconel 601; Inconel 602CA; Inconel 617; Inconel 625;RA333;Hastelloy B; Hastelloy N; Hastelloy S; Hastelloy W; Hastelloy X; Hastelloy C-276; Haynes HR-120; Haynes HR-160;Nimonic 75; Nimonic 86;4、美国牌号：沉淀硬化型镍基高温合金Astroloy;Custom Age 625PLUS; Haynes 242; Haynes 263; Haynes R-41; Inconel 100; Inconel 102;Incoloy 901; Inconel 702; Inconel 706; Inconel 718; Inconel 721; Inconel 722; Inconel 725; Inconel 751; Inconel X-750;M-252;Nimonic 80A; Nimonic 90; Nimonic 95; Nimonic 100; Nimonic 105; Nimonic 115;C-263;Pyromet 860; Pyromet 31;Refractaloy 26;Rene, 41; Rene, 95; Rene, 100;Udimet 500; Udimet 520; Udimet 630; Udimet 700; Udimet 710;Unitemp af2-1DA;Waspaloy;Hastelloy C276、Monel 400等耐蚀合金产地:北京型号:C276,B2,Monel 400,Ni,600耐蚀合金系列·常用耐蚀合金系列材料中国牌号国外牌号特性和用途NS312Inconel 600耐高温氧化物介质腐蚀，用于热处理及化学加工工业装置NS112Inconel 800H抗氧化物介质腐蚀，抗高温抗渗碳强度高，合成纤维工程中加热管、炉管及构件NS322Hastelloy B-2（哈氏B2）耐强还原性介质腐蚀，改善抗晶间腐蚀性，高温中盐酸及中浓度硫酸环境中使用NS334Hastelloy C276（哈氏C276）耐氧化性氯化物水溶液及湿氯、次氯盐酸腐蚀，用于强腐蚀性氧化-还原复合介质环境00Cr20Ni26Mo4.5Cu1.5904L对氯化物间隙腐蚀和应力腐蚀崩裂有高度抗性，抗点蚀能力略优，在纸浆以及造纸工业和化学工业等方面被广泛应用。
NS336镍合金NS336是一种耐腐蚀和抗氧化的镍合金，用于其高强度和出色的水性耐腐蚀性。
其出色的强度和韧性是由于添加了铌，铌与钼一起使合金的基体变硬。
NS336具有优异的疲劳强度和对氯离子的抗应力腐蚀开裂性。
这种镍合金具有优异的可焊性，常用于焊接AL-6XN。
该合金可抵抗各种严重腐蚀性环境，特别耐点蚀和缝隙腐蚀。
一些典型应用NS336用于化学处理，航空航天和海洋工程，污染控制设备和核反应堆。
NS336化学成分:【上海奔来金属材料有限公司】NS336物理性能:NS336力学性能：(在20℃检测机械性能的最小值):NS336特点:1.高蠕变- 断裂强度2.抗氧化温度为1800°F3.海水点蚀和缝隙耐腐蚀4.免受氯离子应力腐蚀开裂5.非磁性NS336应用:1.飞机管道系统2.航天3.喷气发动机排气系统4.发动机推力反向系统5.专业海水设备6.化学工艺设备NS336制造:【上海奔来金属材料有限公司】NS336具有优异的成型和焊接特性。
它可以是锻造的或热加工的，只要温度保持在约1800-2150°F的范围内。
理想地，为了控制晶粒尺寸，应在温度范围的下端进行完成热加工操作。
由于其良好的延展性，合金NS336也易于通过冷加工形成。
然而，合金快速加工硬化，因此复杂的部件成形操作可能需要中间退火处理。
为了恢复最佳的性能平衡，所有热加工或冷加工零件都应进行退火和快速冷却。
这种镍合金可以通过手工和自动焊接方法焊接，包括气体钨电弧，气体金属电弧，电子束和电阻焊接。
它具有良好的约束焊接特性。
