网线制作图解

网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A 一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 (一般用这个)我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

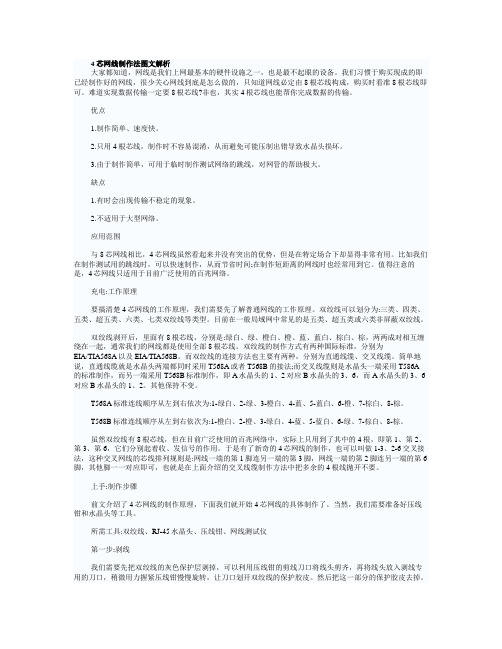

4芯网线制作法图文解析大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。

我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。

难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。

优点1.制作简单、速度快。

2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。

3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。

缺点1.有时会出现传输不稳定的现象。

2.不适用于大型网络。

应用范围与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。

比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。

值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

充电:工作原理要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。

双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。

目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。

双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A 的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

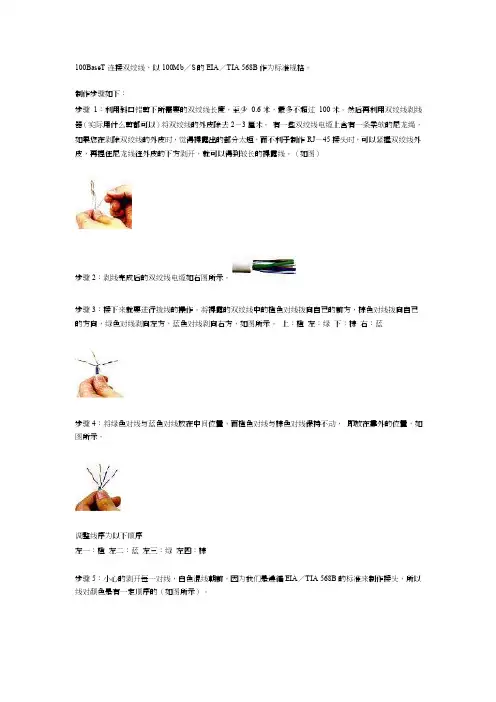

100BaseT连接双绞线，以100Mb／S的EIA／TIA 568B作为标准规格。

制作步骤如下：步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。

然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

（如图）步骤2：剥线完成后的双绞线电缆如右图所示。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

调整线序为以下顺序左一：橙左二：蓝左三：绿左四：棕步骤5：小心的剥开每一对线，白色混线朝前。

因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。

（见标准EIA／TIA 568B）左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。

工具：驳线钳（用于接驳水晶头）（必备） 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B 。

在打线时应使用如下的顺序：（TIA/EIA568B ）1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞 合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk ） 所以应按照国际标准打线！！白橙橙 白绿 蓝 白蓝绿 白棕 棕双机用网卡互连水晶头做法上图任一边即为呷辭制⅛网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议, 进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、 同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线 （UTP- Un ShieIdedTWiStedPair ） 作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。

双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响， 双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ STP 和非屏 蔽双绞线（UTP 。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、 四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三 类双绞线在LAN 中常用作为10MbPS 以太网的数据与话音传输，符合 IEEE802.310Base-T 的标准。

第五类双绞线目前占有最大的 LAN 市场，最高速率 可达100MbPS 符合IEEE802.3100Base-T 的标准。

做好的网线要将 RJ45水晶头 接入网卡或HUB 等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或 五类电气特性。

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机.六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？.六类线(CA T6)4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CAT6),起码要用超五类(CA T5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

此主题相关图片如下：走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.注意管径和线槽的填充度6类线做法1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5白橙橙白绿蓝白蓝绿白棕棕1 2 3 4 5 6 7 8白绿绿白橙白棕棕橙蓝白蓝这样速度至少达到300M现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。

标准⽹线制作⽅法（⽹线⽔晶头排线图）⽹线的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：绿⽩-1，绿-2，橙⽩-3，蓝-4，蓝⽩-5，橙-6，棕⽩-7，棕-8；标准568B：橙⽩-1，橙-2，绿⽩-3，蓝-4，蓝⽩-5，绿-6，棕⽩-7，棕-8。

以上两种做法都为平⾏线，也就是说这两种做法都可以⽤，当然其实有很多种做法，这只不过是⽐较常规的做法，原理是线序对应起来就⾏了，定了颜⾊只不过是为了好记。

平⾏线做完了⽤最简单的测线仪（像⽐较简单⽐较常⽤的“能⼿”牌的）测⼀下，1-8灯顺序亮了即可，其实100M以下的宽带只要1、2、3、6通就可⽤，这就是为什么某根线不通，但是⽹线也能⽤的原因。

xp系统下载两台相同设备（⽐如你的两台电脑）要⽤交叉线，⽽不能⽤平⾏线，电脑连接猫的⽹线两头都是568A 或者都是568B的顺序，是平⾏线，所以不⾏，交叉线要⼀头A⼀头B才可以。

⼀、直通⽹线和交叉⽹线应⽤连接及线序所谓直通⽹线就是两端线序完全相同的⽹线，这种⽹线两端都遵守TIA/EIA 568A或TIA/EIA 568B标准，是最通⽤的⼀种线序，此外还有⼀种⽤于直接的交叉⽹线，线序参下⽂表格，先来看⼀下直通⽹线（⼜称正线）和交叉⽹线（⼜称反线）的应⽤连接表：win7系统下载连接⽅A 连接⽅B 线型连接备注PC HUB 直通HUB代表集线器，下同HUB HUB 直通A普通⼝，B级联⼝HUB Switch 直通A为级联⼝，Switch代表交换机，下同Switch Router 直通Router 代表路由器，下同PC PC 交叉HUB HUB 交叉AB均是普通⼝连接，或AB均是级联⼝连接HUB Switch 交叉A普通⼝Switch Switch 交叉Router Router 交叉按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：标准及线序 1 2 3 4 5 6 7 8TIA/EIA-568A ⽩绿绿⽩橙蓝⽩蓝橙⽩棕棕TIA/EIA-568B ⽩橙橙⽩绿蓝⽩蓝绿⽩棕棕所以，1、直通⽹线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。

网线模块制作方法：
先来认识一下网线模块，这个就是装在家里网线插座后面的模块，图1是整个卡子外观，图2是左右两面，上面A、B表示的是两种不同的打线方式
568-A 线序是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568-B线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
他们就线序不一样而已，如果你做的网线是直通线，那就两头选同样的，若交叉线，那两头用A、B，其实不要纠结，一般信息模块已经分好A、B了，你用的是什么模块，那上面都标注颜色了，你只要用打线刀将颜色对应直接压下去就可以了.如果另一头是直接连交换机，那么就选B类，这样就是直通线了。

如果按A线序做就是交叉线！至于直通线跟交叉线的区别大家可以自己查一下！这里就不在多说
图1
图2
在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属带刀的一边（下图右边）是一个刀片，可以剪掉多余的线头。

开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。

露出了四组双绞线：
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置，把线理顺：
下面开始打线，用工具压住模块和线，有刀片的一面向外。

用力压下去，会听到“卡”的一声，将线卡在模块里面，向外的刀头会把多出来的线直接剪掉。

所有的线都打好后就可以将模块装到盒子面板上了。
