如何做网线接头(图解)

网线（5类双绞线）水晶头制作方法讲解（配图）2009-05-15 15:09此教程适用于从事专业网线连接铺设工种人员及非专业初学者。

1.材料（1）相应长度的双绞线。

通常使用最多的是5类和超5类（传输速率100Mbps）非屏蔽双绞线（Unshielded Twisted Pair，UTP-5），布此类线时应注意使网线尽量避开电磁干扰，并且规定双绞线的最大长度不超过100m。

无特殊需要不必购置6类线，其传输速率可达1Gpbs，价格较高。

（2）RJ-45接头：俗称水晶头，顶端有8个金属刀口。

双绞线两端必须先压制RJ-45接头，然后才能与集线器或者计算机网卡上的RJ-45接口相连。

有时，当网线长度不够时，还可以利用RJ-45延长插座来串接另一条网线。

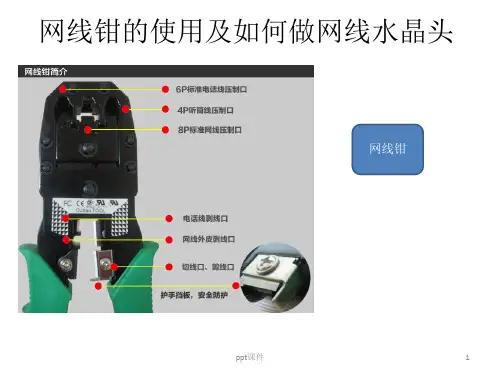

2.工具（1）RJ-45压线/切线/剥线钳：具有压线、切线与剥线的多功能专用钳。

（2）网线测试仪（Link Tester）：用来测试接好的网线的同断。

3.接口标准为了方便网络连接，对于双绞线的制作，国际上规定了EIA/TIA 568A和568B两种接口标准，这两个标准是当前公认的双绞线的制作标准。

相应的接口线序排列如下表所示。

事实上，568A标准就是将568B标准的1号线和3号线对调，2号线和6号线对调。

我们日常用到的跳线有两种类型：平行线（又称直通线）和交叉线（又称级连线）。

它们的制作方法如下：（1）平行线：将双绞线的两端都按照568B标准（或都按照568A标准）整理线序，压入RJ-45水晶头内。

（2）交叉线：双绞线一端接头制作时采用568B标准，另一端则采用568A标准。

事实上，平行线也可以不按照上述标准制作，只要两端芯线顺序一致即可，但这样制作出来的平行线不符合国际压线标准，使用时会影响网络速度，所以要按照国际标准压线。

4.制作步骤（1）用RJ-45压线钳的切线槽口剪裁适当长度的双绞线。

（2）用RJ-45压线钳的剥线口将双绞线一端的外层保护壳剥下约1.5cm（太长接头容易松动，太短接头的金属刀口不能与芯线完全接触），注意不要伤到里面的芯线，将4对芯线成扇形分开，按照相应的接口标准（568A或568B）从左至右整理线序并拢直，使8根芯线平行排列，整理完毕用斜口钳将芯线顶端剪齐。

网线水晶头制作过程详解(视频+图文教程)2011-05-16 13:24电脑这概念其实真的很广,要精通电脑的所有技巧技能,并不是一两年的经验可以做到的,因为电脑这个概念其实有这非常广泛的链接,笔者今日就深受其教诲,比如一个简单的电脑技能,网线水晶头的制作,虽然这个熟悉的朋友非常简单,但对于接触不多的朋友制作起来就比较吃力,笔者曾经制作总担心线头差错,喜欢对照资料来制作,效率就可想而知了.今天笔者就来与大家一起说说如何制作网线,网线水晶头制作的详细方法,附加视频.首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为如下:TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕网线水晶头步线示意图在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

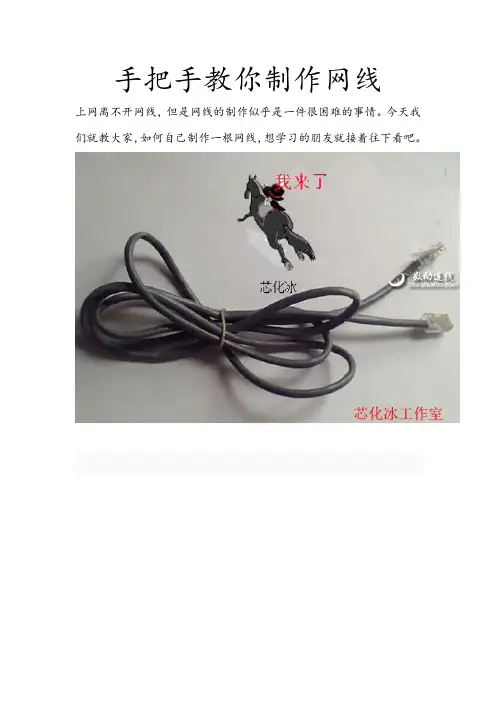

手把手教你制作网线
上网离不开网线，但是网线的制作似乎是一件很困难的事情。

今天我们就教大家，如何自己制作一根网线，想学习的朋友就接着往下看吧。

下图为RJ-45型接头：
注：上图为便于观看，留的线较长，实际尾部正好压在绝缘皮上，实际安装以下图为准！
关于两台电脑互连局域网的连接线，也可以用于集线器的互相连接。

其中一个接头如上，另一个接头如下：
单机虚拟局域网的插头制作：
注：关于单机虚拟的接法：请按1接3，2接6，其他不接，试试！
对于路由器用一根线远距离带两台电脑的方法：
由于实际使用的只有四根线，所以也让带两台电脑成为可能！
路由器理论传输距离50米左右。

【实验在50米左右距离此方法还是可行的】
接1，2，3，6脚，每个插头用四根线，
第一组：白橙，橙，白绿，绿，另一端相同。

第二组：白棕，棕，白蓝，蓝，另一端相同。

【两个插头接相应路由器插孔】
另一端连接对应完全一样，
两组叉岔开后连接两台电脑！
以上为连接线的制做方法！。

网线的RJ-45接头制作法图解双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

正线（标准568B）：两端线序一样，线序是：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

反线（568A）：一端为正线的线序，另一端为：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

网络设备通讯连接方式及网线接头的制作方法关于网络设备的定义和设备间连接方式一般规律：DTE 类设备：PC 、路由器、交换机uplink 口、HUB 级联口 DCE 类设备：交换机普通口、HUB 普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。

关于T568A 和T568B 两种接线方式：网线接口水晶头示意图说明：水晶头弹片在下，金属片向上，左手持水晶头，右手持双绞线，使水晶头的双绞线插入口指向右手方向。

图示八条蓝线代表双绞线的八条线芯插入处，自下而上定义为：1~8号。

1.剥线并按一定规律排列双绞线的八条不同颜色线芯：按“橙绿蓝棕，白在前”规律排线，即：橙白、橙，绿白、绿，蓝白、蓝，棕白、棕 2.制作直通线：按1中规律排线完毕，使4号线（绿）和6号线（蓝）交换位置（即交叉），双绞线两 头均使用此方法排线、压线即成直通线：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕， 即T568B 标准。

3.制作交叉线：按1中规律排线完毕，双绞线一头按2中说明排线、压线成T568B 标准接线；另一头接成T568A标准，方法如下：按1说明排线，先4号线（绿）和6号线（蓝）交叉，成T568B标准，在此基础上，1号线（橙白）和3号线（绿白）交叉，2号线（橙）和6号线（绿）交叉成：绿白、绿，橙白、蓝，蓝白、橙，棕白、棕，即T568A标准。

补充说明：在100M网卡中只使用双绞线的1、2、3、6四条线芯，1000M网卡才使用双绞线的全部八条线芯。

说明：DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。

大家知道，大多数的数字数据处理设备的数据传输能力是很有限的。

直接将相隔很远的两个数据处理设备连接起来，是不能进行通信的。

必须在数据处理设备和传输线路之间，加上一个中间设备。

这个中间设备就是数据电路端设备DCE（Data Circuit-terminating Equipment）。

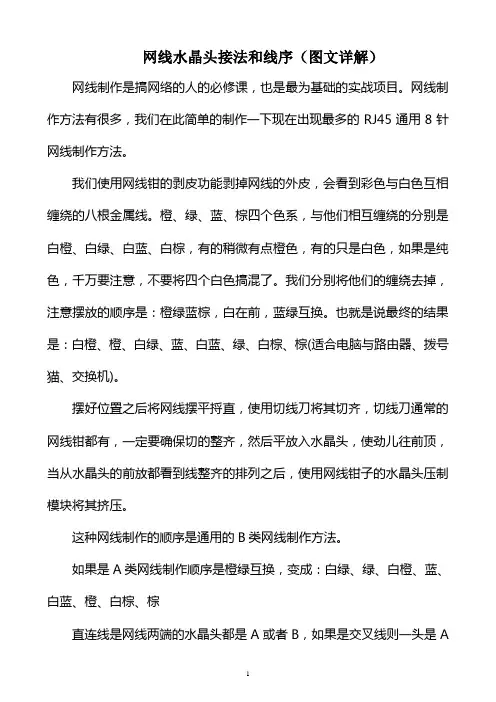

网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

RJ45网络接头和RJ11电话线接头制作方法一、RJ45直连/交叉连接方法RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2），通常使用的都是T568B标准。

T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（常用）T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕图2：RJ45网线插头的T568B线序T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（常用）图1：RJ45网线插头的T568A线序T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A用于不同设备相连（如网卡到交换机/路由器）交叉线：交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有： 1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据； 2. 集线器←—→集线器； 3. 交换机←—→交换机两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，RJ45型网线插头与网线的接法是：一端按 T568A 线序接，一端按T568B线序接，然后网线经RJ45插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的IP地址：可以选择 192.168.0.1 ———192.168.0.254 之间任何值作为这两台电脑的IP地址，注意IP地址不要重复使用2. 设置每台电脑的子网掩码为： 255.255.255.03. 设置每台电脑的网关一样：例如，如果第一台电脑的IP地址是 192.168.0.1，第二台电脑的IP地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.1004. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了二、RJ45的8条线作用说明橙白橙绿白蓝蓝白绿棕白棕 123 456781、2用于发送数据(TX)，3、6用于接收数据（RX），4、5，7、8是双向线。

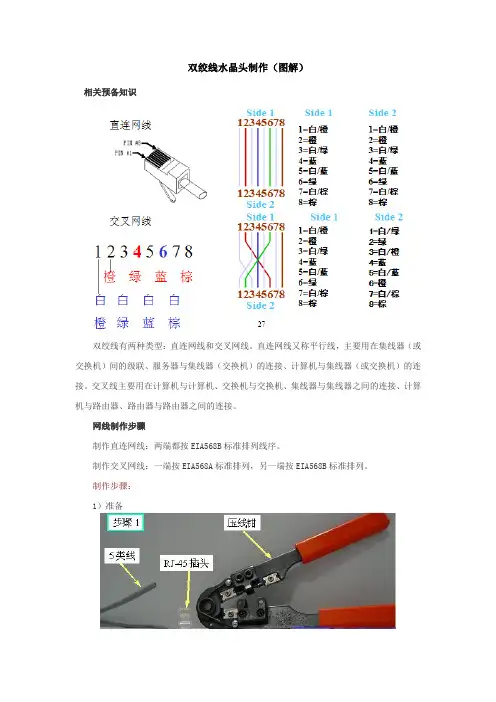

双绞线水晶头制作（图解）
相关预备知识
双绞线有两种类型：直连网线和交叉网线。

直连网线又称平行线，主要用在集线器（或交换机）间的级联、服务器与集线器（交换机）的连接、计算机与集线器（或交换机）的连接。

交叉线主要用在计算机与计算机、交换机与交换机、集线器与集线器之间的连接、计算机与路由器、路由器与路由器之间的连接。

网线制作步骤
制作直连网线：两端都按EIA568B标准排列线序。

制作交叉网线：一端按EIA568A标准排列，另一端按EIA568B标准排列。

制作步骤：
1）准备
2）转被剥线（剥去外皮3cm，不宜太长或太短）
3）抽出外套层
4）露出4对电缆
5）按序号排好
图中线序为568B 6）排列整齐
7）剪断
8）剪断后
9）放入插头
10）准备压实
11A）压紧
11B）压紧
12）完成并测试。

对象: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和分列办法是有同一的国际尺度严厉划定的,如今经常运用的是TIA/EIA568B.在打线时应运用如下的次序：(TIA/EIA568B)1>橙白 2>橙 3>绿白 4>蓝 5>蓝白 6>绿 7>棕白 8>棕并且,运用电缆两端一对一的衔接方法,会使一组旌旗灯号（负电压旌旗灯号）经由过程不绞合在一路的两根芯线传输,造成极大的近端串扰（NEXT>Nearendcrosstalk）所以应按照国际尺度打线！！网线水晶头分列次序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,运用通信线路互相衔接起来,遵守必定的协定,进行信息交流,实现资本共享.个中,通信线路,即传输介质经常运用的有：双绞线.同轴电缆.光纤等.从性价比和可保护性动身,大多半局域网运用非屏障双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网.网线由必定距离长的双绞线与RJ45头构成.双绞线由8根不合色彩的线分成4对绞合在一路,成队扭绞的感化是尽可能削减电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏障层而区分为屏障双绞线（STP）和非屏障双绞线（UTP）.在EIA/TIA568A尺度中,将双绞线按电气特征区分有：三类.四类.五类线.收集中最经常运用的是三类线和五类线,今朝已有六类以上线.第三类双绞线在LAN中经常运用作为10Mbps以太网的数据与话音传输,相符IEEE802.310BaseT的尺度.第五类双绞线今朝占领最大的LAN市场,最高速度可达100Mbps,相符IEEE802.3100BaseT 的尺度.做好的网线要将RJ45水晶头接入网卡或HUB等收集装备的RJ45插座内.响应地RJ45插头座也区分为三类或五类电气特征.RJ45水晶头由金属片和塑料构成,特殊须要留意的是引脚序号,当金属单方面临我们的时刻从左至右引脚序号是18,这序号做收集联线时异常重要,不克不及搞错.双绞线的最大传输距离为100米.EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.在全部收集布线中运用一种布线方法,但两端都有RJ45plug的收集联线无论是采取端接方法A,照样端接方法B,在收集中都是通用的.双绞线的次序与RJ45头的引脚序号对应.10M以太网的网线运用1,2,3,6编号的芯线传递数据,100M以太网的网线运用4,5,7,8编号的芯线传递数据.为何如今都采取4对(8芯线)的双绞线呢？这主如果为顺应更多的运用规模,在不变换基本举措措施的前提下,就可知足林林总总的用户装备的接线请求.例如,我们可同时用个中一对绞线来实现语音通信.100BASET4RJ45对双绞线的划定如下：1.2用于发送,3.6用于吸收,4.5,7.8是双向线.1.2线必须是双绞,3.6双绞,4.5双绞,7.8双绞.下面介绍几种运用情况下双绞线的制造办法.MDI暗示此口是级连口,而MDIX时暗示此口是通俗口.1)PC等收集装备衔接到HUB时,用的网线为纵贯线,双绞线的两端连线要一一对应,此时,HUB为MDIX口,PC为MDI口.10Mbps网线只要双绞线两端一一对应即可,不必斟酌不合色彩的线的排序,而假如运用100M速度相连的话,则必须严厉按照EIA/TIA568A或568B布线尺度制造.2)在进行间HUB级连时,应把级连口掌握开关放在MDI（Uplink）上,同时用纵贯线相连.假如HUB没有专用级连口,或者无法运用级连口,必须运用MDIX口级连,这时,我们可用交叉线来达到目标,这里的交叉线,等于在做网线时,用一端RJ45plug的1脚接到另一端RJ45plug的3脚;再用一端RJ45plug的2脚接到另一端RJ45plug 的6脚.可按如下色谱制造：A端：橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B端：绿白,绿,橙白,蓝,蓝白,橙,棕白,棕.同时,我们也应当知道,级连HUB间的网线长度不该超出100米,HUB的级连不该超出4级.因交叉线较罕用到,故应做特殊标识表记标帜,以免日后误作纵贯线用,造成线路故障.别的交叉网线也可用在两台微机直连.最后须对线路进行通断测试,用RJ45测线仪测试时,4个绿灯都应依次闪耀.软件调试最经常运用的办法,就是用Windows95.Windows98自带的Ping敕令.假如工作站得到办事器的响应则标明线路正常和收集协定装配正常,而这是收集运用软件能正常工作的基本.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞收集线接法详解一向以来很多人（包含作者）都以为10BaseT10M收集运用了网线中8条旌旗灯号线之4条,而100BaseT100M则运用了全体8条旌旗灯号线（要不怎么那么快呢？）.可是作者前不久在运用一条按所谓10M直衔接法（1与3.2与6交流,其余四线接外壳屏障）接出的网线时,不测埠发明收集正以100M高速传输,百思不得其解,于是上彀查阅了大量材料,加上好几台机试验验证,终于发明了事实本相,那就是,100M的双绞线与10M的尺度接法完满是一样！惋惜国内站点的意见（代表大多半人的意见）根本与作者老不雅点一致,或者是虽有说起,但也是讲得语焉不详,没有深究,所以笔者以为有撰写本文之须要.双绞线接头(RJ45)针脚号码界说网线水晶头分列次序网线水晶头接法窍门网线水晶头接法10M双绞线接头的尺度接法线材请求CAT3(3类线).100M双绞线接头的尺度接法线材请求CAT5(5类线),接头接法与10M完整兼容.1000M双绞线接头的尺度接法线材请求CAT5e(5类加强线,俗称超五类),接头接法与10M/100M 完整兼容.1000BaseT双向地运用了RJ45接头中全体旌旗灯号线.线材用5类线固然也能工作,但是推举运用5类加强线.各类双绞线的尺度接法总结分解上述10M.100M.1000M各类尺度,可以发明尽管各尺度对线对功效界说稍有不合,但是最终接头的接法都是同一的,如下图所示：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞线的尺度接法的由来网线水晶头分列次序网线水晶头接法窍门网线水晶头接法如图三所示,双绞线的尺度接法不是随意硬性划定出来的,而是为了尽量保持线缆接头之计划的对称性而作出,如许一来除了就可以使接头内线缆互相的干扰互相抵消而降到最低,同时也使外界干扰的差分旌旗灯号值尽量能相等以便抗干扰电路作相减运算来清除之.所以说我们日常平凡制造收集线时,假如不按尺度制造,固然有时线路也能接通,但是线路内部各线对之间的干扰不克不及有效清除,从而使旌旗灯号传送出错率增长,最终导致收集机能降低.事实上我们本文所用的网线接法是EIA/TIA568B尺度,还有一个EIA/TIA568A的尺度,它只不过是将图中的橙线对与绿线对交流了一下地位（也就是绿白1,绿2,橙白3,兰4,兰白5,橙6,棕白7,棕8）,线缆接头之计划仍然是对称的.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法比对上图与尺度接法图,可以发明二者其实只是交流了绿线对与橙线对,仔细的人会发明它刚好就是EIA/TIA568A尺度,所以说,直连双绞线的制造的尺度接法,就是一头按EIA/TIA568A,另一头按EIA/TIA568B接法接线就行了.两端都相符国际尺度,这就是按尺度做线的利益.3类.5类.超5类线有什么不合起首说说,为什么要用双绞线而不是平行线呢?平行线不是更轻易临盆吗？这是因为收集线上经由过程的是>10MHz的高频旌旗灯号,这时导线之间的绝缘线相当于一个介电板,它与导线所形成的电容对高频旌旗灯号起旁路衰减感化（旌旗灯号相位被滞后）,因为旌旗灯号频率之高而变得不成疏忽,所以平行线传递高频收集旌旗灯号是不成的.但是假如我们将该平行线对双绞,就会在线对形成电容的同时形成一个串联的电感,草图如下：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法由电子电路常识可知,电感的感化刚好与电容相反,它使旌旗灯号相位超前,只要调剂电线的绕度,使线对形成的电感与电容就可以或许刚好抵消,并且跟着线对长度的增长二者的感化均一致程度的增长,幻想情况下旌旗灯号就可以无衰减的在双绞线对上传输了.由此我们就可以知道,市情上3类.5类.超5类线固然从外不雅上看根本相似,其内部肯定有以下几方面差别：一是旌旗灯号线的绝缘材料不合,线越好,它的介电常数就应当越小,从而使形成的电容越小,二是线对的绕度可能不合（依据绝缘材料介电常数肯定）.还有一点就是越软的线品德越好,这有二方面的原因,一是标明该线的导线含铜量很高（因为纯铜很软）,它的直流损耗就会很小,另一面标明该导线可能是多股线而不是单股线,因为多股线对高频旌旗灯号传递才能强一些.这与别的一种物理现象有关（仿佛叫集肤效应）.HUB上的级连口的妙用平日HUB上都邑留一个口用于HUB之间的级连,也就是将很多HUB 连在一升引,为了在不级连时充分运用硬件资本,该接口一般与其旁边一个通俗网卡接口是相通的（图五）.别的一种情况是设置一个拨动开关用来转变最后一个网口的功效（图六）,那么作为级连用的网口到底有什么不合呢？网线水晶头分列次序网线水晶头接法窍门网线水晶头接法事实上异常简略,级连的网口就是一个尺度的双机直衔接口,也就是1与3.2与6交叉,想不到吧.那么我们知道这个事实,就可以：1.图五情况时,在HUB没电的时刻也可以用二条通俗网线衔接二台电脑,只需将一条网线插在级连口,另一个接它旁边的接口就行.2.对没有级连口的HUB,我们可以经由过程一条双机直连线将它与此外HUB级连起来（各插随意率性一个通俗网口即可）.3.将双机直连线拔出HUB之级连口,可以象通俗网线一样插其它HUB网口一样连网（1与3.2与6交叉二次,又变归去了嘛）,如许你出门只需带一条双机直连线即可,直连与插HUB二不误,上门办事人员特有效.留意：因为本身只是先转载同伙的材料,还没有亲自体验过,所以有人说,在EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.所以有可能排序有错,应把它们更换就对了.。

百兆、千兆网线的标准做法及相关资料(高清图示)局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

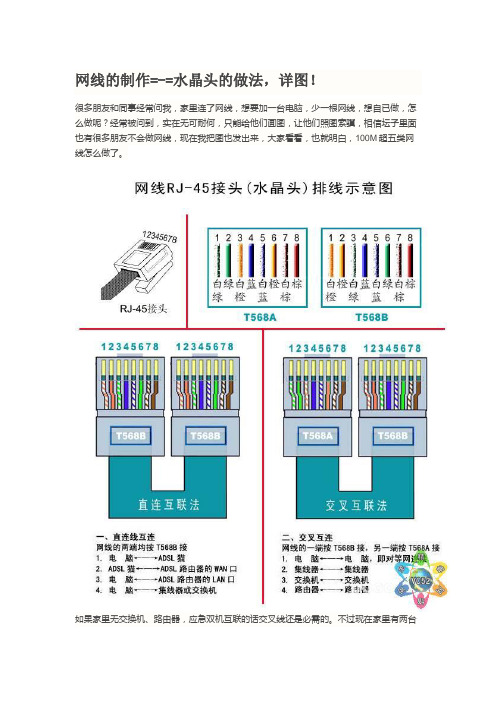

网线的制作=-=水晶头的做法，详图！很多朋友和同事经常问我，家里连了网线，想要加一台电脑，少一根网线，想自已做，怎么做呢？经常被问到，实在无可耐何，只能给他们画图，让他们照图索骥，相信坛子里面也有很多朋友不会做网线，现在我把图也发出来，大家看看，也就明白，100M超五类网线怎么做了。

如果家里无交换机、路由器，应急双机互联的话交叉线还是必需的。

不过现在家里有两台以上电脑的话，基本上都会有一个路由器，网线做成直连或交叉都无所谓了。

记住口决，橙绿蓝棕后绿蓝对调（这是个B做法，标准做法）；或绿橙蓝棕，橙蓝对调（这是个A的做法）。

蹭蹭驴懒懒驴综总1357加白，2468纯色（白）橙橙（白）绿蓝（白）蓝绿（白）棕棕对于百兆网卡，将RJ45接口有弹片一侧朝下，从左向右编号为1至8，其中1.2. 3.6这4个触点是有用的，其它4个触点是无用的，1.2触点用于发送数据，3.6触点用于接收数据。

对于千兆网卡，所有的触点都有用到了！RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线.以下是各种设备的连接情况下，正线和反线的正确选择。

其中HUB代表集线器，SWITCH 代表交换机，ROUTER代表路由器：PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

千兆网线的制作方法与千兆水晶头的制作方法 (图解)千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：RJ45水晶头,RJ45头,水晶头,网线的做法，千兆水晶头的做法网络接头,RJ45,布线接头一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白2.A V AY A(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？ .六类线(CA T6)4.千兆主干交换机，接老服务器，用什么线？超五类(CA T5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CA T6),起码要用超五类(CA T5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

RJ45接头网线DIY网络初学者经常为自己做网线而苦恼，不用愁，本文通过十一个步骤教你轻松学会RJ45接头网线的制作！EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图所示。

图中上方的折线表示这两根针脚连接的是一对双绞线。

T568A规定的连接方法是：1——白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）2——绿色3——白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）4——蓝色5——白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）6——橙色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色T568B规定的连接方法是：1——白–橙2——橙色3——白–绿4——蓝色5——白–蓝6——绿色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色在通常的工程实践中，T568B使用得较多。

不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。

这里特别要强调一下，线序是不能随意改动的。

例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。

但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。

1准备2转被剥线3抽出外套层4露出4对电缆5按序号排好7剪断8剪断后10准备压实11A压紧完成两机对连网线的制作：电缆线的一端电缆线的另一端针脚1————————针脚3针脚2————————针脚6针脚3————————针脚1针脚6————————针脚2。

如何做网线---网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可.如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

三种⽹线的RJ-45接头制作法图解三种⽹线的RJ-45接头制作法图解双绞线在⽹络中的接线标准有以下⼏种：（1）⼀⼀对应接法。

即双绞线的两端芯线要⼀⼀对应，即如果⼀端的第1脚为绿⾊，另⼀端的第1脚也必须为绿⾊的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种⽹线⼀般是⽤在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在⽹络中只⽤到了其中的4条，即⽔晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作⽤。

这种交叉⽹线的芯线排列规则是：⽹线⼀端的第1脚连另⼀端的第3脚，⽹线⼀端的第2脚连另⼀头的第6脚，其他脚⼀⼀对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的⼀端从左到右的芯线顺序依次为：⽩绿、绿、⽩橙、蓝、⽩蓝、橙、⽩棕、棕时，另⼀端从左到右的芯线顺序则应当依次为：⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕。

这种⽹线⼀般⽤在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等⽹计算机的直接连接等情况下。

经常⽤于两台电脑直接互连传送数据！（3）100M接法。

这是⼀种最常⽤的⽹线制作规则。

所谓100M接法，是指它能满⾜100M带宽的通讯速率。

它的接法虽然也是⼀⼀对应，但每⼀脚的颜⾊是固定的，具体是：第1脚——橙⽩、第2脚——橙⾊、第3脚——绿⽩、第4脚——蓝⾊、第5脚——蓝⽩、第6脚——绿⾊、第7脚——棕⽩、第8脚——棕⾊，从中可以看出，⽹线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线⽅法也是应⽤于集线器（交换机）与⼯作站计算机之间的连接，也就是“直连线”所应⽤的范围。

国标⽹线制作⽅法第七代系统使⽤国标直通线,两种标准都可⽤RJ-45连接器的线排列有两种⽅法，分别是568B和568A，我们常⽤ 568B⽅式，排列见下图：实际上在10M 100M⽹络中，仅仅使⽤12 36 这四根线，1000M⽹络要⽤所有的。
