网络基础实训之制作双绞线PPT课件

网络基础实训之制作双绞线PPT课件

CHENLI
1

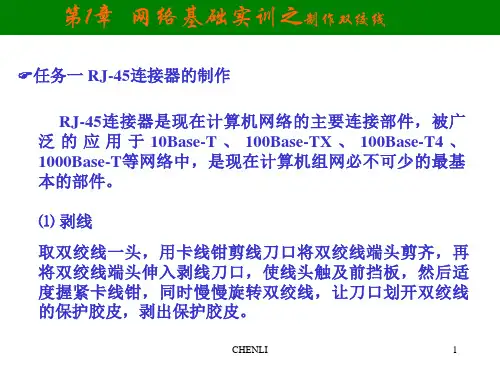

第1章 网络基础实训之制作双绞线
⑵ 理线
将4对线对分离，可看到每 个线对都由一根花线和一根 彩线缠绕而成，彩线可分为 橙、绿、蓝、棕四色，对应 的花线则分别为白橙、白绿、 白蓝和白棕，依次解开缠绕 的线对，并按标准的线序排 序，自左到右依次为：白橙、 橙、白绿、蓝、白蓝、绿、 白棕、棕
CHENLI
13
第1章 网络基础实训之局域网组网
任务三 网络协议的安装与配置
网络协议是通信双方需要遵守的通信规则，它的主要是起 到一个翻译的作用，将通信双方所使用的“语言”翻译给 对方，网络通信离开了相应的协议是不能实现的。TCP/IP 协议是现在计算机网络上广泛使用的通信协议，通常情况 下，安装操作系统时是默认安装的，一般不需要单独安装， 除非有人为的调整。
CHENLI
16
第1章 网络基础实训之对等网的组建
对等网的组建
1.物理连接 将需要组建对等网的计算机按照下图所示的方式，用直通 双绞线与集线器或交换机连接起来。
CHENLI
17
第1章 网络基础实训之对等网的组建
2.添加协议
Windows操作系统默认的协议是TCP/IP协议，在组建对等 网时，为了使计算机在网上邻居中可见，需要添加 NetBEUI协议。
⑵ 在命令窗口中输入：ping 192.168.1.10，即ping本机 的IP地址，若ping通，表示本机网络设置正常，否则需要 检查本机的相关网络设置；
⑶ 在命令窗口中输入：ping 192.168.1.14，如果ping 通，表示本机与被ping计算机的网络工作正常，否则要检 查两台计算机连接设备和物理线路。
CHENLI4Fra bibliotek第1章 网络基础实训之制作双绞线

网线之双绞线的制作方法ppt课件.ppt

网线之双绞线的制作方法ppt课件.ppt

(4)剪齐：
把线尽量抻直 （不要缠绕）、压平 （不要重叠）、挤紧 理顺（朝一个方向紧 靠），然后用压线钳 剪线刀口把线头剪平 齐。
(5)插入：
以拇指和中指捏住 水晶头，使有塑料弹片 的一侧向下，针脚一方 朝向远离自己的方向， 并用食指抵住；另一手 捏住双绞线外面的胶皮， 缓缓用力将8条导线同时 沿RJ-45头内的8个线槽 插入，一直插到线槽的 顶端。
橙 白棕 棕 绿 白棕 棕
T568A标准的记忆方法：绿蓝橙棕，白线在前 ，三五交换
12 3 4 5 6 7 8
白 绿
绿
白 橙蓝
蓝
白 蓝橙
橙
白 棕
棕
T568B标准的记忆方法：橙蓝绿棕，白线在前 ，三五交换
12 3 4 5 6 7 8白 Nhomakorabea橙橙
白 蓝绿
蓝
白白 绿蓝
绿
白 棕
棕
T568A的标准 <返回
T568B的标准 <返回
(6)压制：
确认所有导线都到位，
并透地水晶头检查一遍线
序无误后，就可以用压线
压入
压制RJ-45头了。
将RJ-45头从无牙的一侧推入压线钳夹槽后，用 力握紧线钳(如果您的力气不够大，可以使用双手一 起压)，将突出在外面的针脚全部压入水晶并头内。
网线的测试：
通线若缆我测的们试话把的，在线在R缆测J-为4试5直两仪 上端的的8接个口指插示入灯测应试该仪依的 次两为个绿接色口闪之过后，，证打明开测 了试网仪线我制们作可成以功看，到可测试 以仪顺上利的的两完组成指数示据灯的都发在 送闪与动接。收。
网线之双绞线的制作方法
——— 全南县高级职业技术学校 制作人：易欢
双绞线的制作方法

双绞线的制作PPT课件

双绞线的制作PPT课件

a
13
双绞线的连接方式
3.连接网卡和集线器 如果左手握住水晶头，将有
弹片的一面朝下，带金属片的 一面朝上，线头的插孔朝向右 手一侧时，可以看到连接头中 的8个引脚。为了叙述方便， 我们对引脚进行编号，如图1 所示。
a
14
双绞线的连接方式
3.连接网卡和集线器 双绞线连接网卡和
集线器时，两端的RJ45水晶头中线对的分 布排列必须是完全一 致的，称为"直通"的 排列方式。如图2所 示。

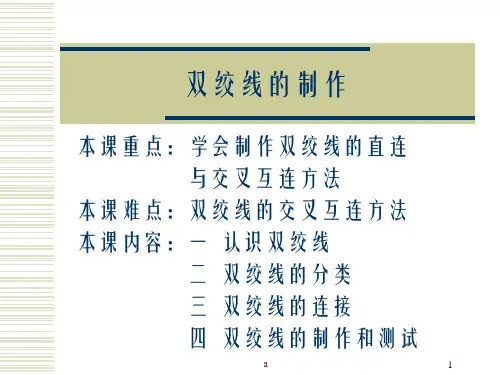

双绞线的制作
本课重点：学会制作双绞线的直连 与交叉互连方法
本课难点：双绞线的交叉互连方法 本课内容：一 认识双绞线
二 双绞线的分类 三 双绞线的连接 四 双绞线的制作和测试
a
1
双绞线的制作
a
2
双绞线的组成特点
双绞线电缆中通常封装着一对或一对以上的双绞线， 为了降低信号干扰程度，每一对双绞线一般都是由两根绝 缘铜导线相互纽绕而成，每根铜导线的绝缘层上分别涂有 不同的颜色，以示区别。
a
11
双绞线的连接方式
2.正确认识RJ-45连接头
RJ-45接頭腳位分析： 1為RE+(接收+)
2為RE-(接收-) 3為TR+(傳送+) 6為TR-(傳送-)a Nhomakorabea12
双绞线的连接方式
在小型局域网中，通常使用的连接设备是双绞线、 网卡和集线器。用双绞线连接网卡和集线器的方式共 有三种：网卡到集线器、集线器到集线器和网卡到网 卡的连接。三种不同的连接方式下，双绞线两端的RJ45连接器（俗称水晶头）中线的排列也不一样，现以 最常用的5类非屏蔽双绞线为例，分别介绍一下双绞 线的三种连接方式及线对排列。

双绞线制作.ppt

双绞线制作.ppt
实验二：双绞线制作
双绞线的制作
网络线的制作
直通线
交叉线
网络线的制作
直通线用于:
计算机和集线器、计算机和交换机、路由器和集 线器、路由器和交换机之间的连接
交叉线用于:
计算机与计算机、集线器和集线器、交换机和交 换机、路由器和计算机之间的连接
网络线的制作
T568A：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
另一端的制作
重复步骤2到步骤7，再制作另一端的RJ－45接 头。因为工作站与集线器之间是直接对接，所 以另一端RJ－45接头的引脚接法完全一样。完 成后的连接线两端的RJ－45接头无论引脚和颜 色都完全～样，这种连接方法适用于集线器HUB （或交换机）和计算机网卡之间的连接。
左起：白橙／橙／白绿／蓝／白蓝/绿/白棕/棕； （二）双绞线直连两个网卡
步骤3： 将绿色对线与蓝色对线放在中 间位置，而橙色对线与棕色对 线保持不动， 即放在靠外的 位置，如图所示
10
网络线的制作-理线
步骤4： 小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B的标准来制作接头，所 以线对颜色是有一定顺序的（如图所 示）。
11
注意
需要特别注意的是，绿色条线应该跨越 蓝色对线。这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕 ／棕 常见的错误接法是将绿色线放到 第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是 正确的，因为在100BaseT网络中，第3 只脚与第6只脚是同一对的，所以需要 使用同一对残。（见标准EIA／TIA 568B） 左起：白橙／橙／白绿／绿／ 白蓝／蓝／白棕／棕

24第03讲双绞线制作和传输介质PPT课件

24第03讲双绞线制作和传输介质PPT课件

不容易安装（要接地）
3.1.1 同轴电缆（ coaxial cable ）
电缆线类型 RG-11
RG-58A/U RG-62 RG-59U
阻抗 / W 50 50 93 75
直径 / 英寸* 0.40 0.18 0.25 0.25
应用 10BASE-5 10BASE-2
ARCnet CATV
3.1.2双绞线（twisted pair）
3.4 网络线的制作
直通线制作：两头线序都遵循T568B 交叉线制作：一头遵循T568B，另一头遵循
T568A 网络线的制作步骤：剥线、理线、插线、压
线
3.4 网络线的制作
剥去线皮
剥开长度为1.5cm-2cm
3.4 网络线的制作
初步排好线对
注意不要乱了线序
3.4 网络线的制作
把线插入到RJ-45接头
光纤是光导纤维的简称，它由能传导光波的石英玻璃 纤维外加保护层构成。
利用光波的全反射原理
3.1.3 光纤(Optical fiber)
光纤的分类:
l) 单模光纤 ：单束光，5－10um，传输距 离长，用于室外，较贵
2)多模光纤：多束光，50－100um，传输距 离短，用于室内，便宜
3.1.3 光纤(Optical fiber)
交叉线
3.4 网络线的制作
直通线用于:
计算机和集线器、计算机和交换机、路由器和集 线器、路由器和交换机之间的连接
交叉线用于:
计算机与计算机、集线器和集线器、交换机和交 换机、路由器和计算机之间的连接
3.4 网络线的制作
T568A：
白绿、绿、白橙、蓝、白蓝、橙、白褐、褐
T568B：
白橙、橙、白绿、蓝、白蓝、绿、白褐、褐

实验一双绞线制作技术ppt课件

实验一双绞线制作技术ppt课件

2024/3/8
计算机网络实验教程
第7步
做另一线头。重复 2-6步骤做好另一个 线头，在操作过程 同样要认真、仔细 。
第8步
测线。如果测试仪 上8个指示灯都依 次为绿色闪过，证 明网线制作成功。 还要注意测试仪两 端指示灯亮的顺序 是否与接线标准对 应。
完成后的网线
2024/3/8
计算机网络实验教程
2024/3/8
计算机网络实验教程
1.4 实验内容及要求
【实验题目】 双绞线制作与测试
【实验目的与要求】 ⑴学会两种双绞线制作方法； ⑵掌握剥线/压线钳和普通网线测试仪的 使用方法； ⑶了解双绞线和水晶头的组成结构； ⑷了解各网络设备之间网线连接的特点。
【实验所需材料及工具】 ⑴若干米超五类双绞线； ⑵若干个RJ-45水晶头； ⑶剥线/压线钳一把； ⑷普通网线测试仪一个。
简称 Rx+ RxTx+
Tx-
计算机网络实验教程
直通线缆连接方法
2024/3/8
计算机网络实验教程
交叉线缆连接方法
2024/3/8
计算机网络实验教程
2024/3/8
接线方法选择参考
连接设备 PC-PC PC-HUB
HUB普通口-HUB普通口 HUB级联口-HUB级联口 HUB普通口-HUB级联口
1.3 实验注意事项
在制作双绞线时，需注意以下几方面问题，避免制作失败。 ⑴剥线时千万不能把芯线剪破或剪断，否则会造成芯线之间短路
或不通，或者会造成相互干扰，通信质量下降； ⑵双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，
以免出错； ⑶插线一定要插到底，否则芯线与探针接触会较差或不能接触； ⑷在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移

《实训一双绞线制作》课件

《实训一双绞线制作》课件

局域网：用于连接计算机、 打印机等设备
电话线：用于传输语音信 号
视频线：用于传输视频信 号
网络线：用于连接路由器、 交换机等网络设备
双绞线制作工具和 材料
线缆剪是一种用 于剪切线缆的工 具
线缆剪通常具有 锋利的刀刃和坚 固的握柄
线缆剪可以剪切各 种类型的线缆，包 括铜线、铝线、光 纤等
线缆剪的使用可 以提高线缆制作 的效率和准确性
避免接触电源，防止 触电事故发生
遵守操作规程，避免 操作不当导致的伤害
定期检查设备，确保 设备安全可靠
线材选择： 选择质量 好的线材， 避免使用 劣质线材
线序排列： 按照规定 的线序排 列，避免 错误
线头处理： 线头处理 要干净， 避免线头 松动
线缆长度： 根据实际 需求选择 合适的线 缆长度， 避免过长 或过短
双绞线的发明：19世纪末，由英国工程师发明 双绞线的发展：20世纪初，双绞线开始广泛应用于电话通信 双绞线的改进：20世纪50年代，双绞线开始用于数据传输 双绞线的普及：20世纪80年代，双绞线成为局域网和广域网的主要传输介质
屏蔽双绞线（STP）：具有屏蔽 层，可以减少电磁干扰
非屏蔽双绞线（UTP）：没有 屏蔽层，价格较低
剥线刀是一种用于剥除电线外皮的工具 剥线刀有多种类型，如手动剥线刀、电动剥线刀等 剥线刀的使用方法：将电线放入剥线刀的刀口，轻轻转动刀柄，即可剥除电线外皮 剥线刀的注意事项：使用时要小心，避免割伤手指或损坏电线
什么是RJ45水晶头：一种用于连接网络设备的连接器 制作工具：压线钳、剥线钳、剪刀等 制作材料：双绞线、RJ45水晶头、网络模块等 制作步骤：剥线、剪线、压线、测试等 注意事项：确保线序正确，避免短路或断路
实训一双绞线制作

双绞线制作 课件

双绞线制作 课件
双绞线的制作
计算机网络的传输介质
网络中，双方通信时所采用的物理连线。
有线：双绞线，同轴电缆，光缆
无线：卫星，无线电，微波
1.双绞线 使用最早、最普及的有线介质是双绞线。它是以螺 旋状扭在一起的两根绝缘导线组成的。两根线扭 在一起是为了减少相互间的幅射电磁干扰。
分类：屏蔽（STP）
非屏蔽（UTP）：1类，2类，3类，4 类，5类，超5类，6类，7类
器原理进行工作，它产生一个窄带的超辐射光束， 产生的是激光。由于激光的定向性好，它可沿着 光导纤维传播，减少了折射也减少了损耗，效率 更高，也能传播更长的距离，而且可以保持很高 的数据传输率。但是激光二极管要比发光二极管 价格贵得多，这种光纤称为单模光纤。
无线传输介质
无线传输介质都不需要架设或铺埋电缆或光 纤，而是通过大气传输，目前有三种技术： 微波、红外线和激光。
多模光纤和单模光纤。
多模光纤（Multimode Fiber） 多模光纤使用的材料是发光二极管。 发光二极管是一种固态器件，电流通过
时就发光，价格较便宜，它产生的是可见 光，但定向性较差，是通过在光纤石英玻 璃媒体内不断反射而向前传播的。
单模光纤（Single Mode Fiber） 单模光纤使用的材料是注入型二极管。 注入型二极管也是一种固态器件，它根据激光
（1）微波 微波通信是在对流层视线距离范围内利
用无线电波进行传输的一种通信方式，频 率范围为 2 GHz-40GHz。
2.同轴电缆
基带：数字信号，阻抗50欧，用于 IEEE802.3以太网
宽带：模拟信号，阻抗75欧，用于频分多路 复用技术
基带 同轴 电缆
内导体 绝缘层 外导体屏蔽 绝缘保护外层
类型 技术标准

双绞线制作课件

双绞线制作课件
一条两端线序排列完全相同的网线，称为平行线。 线序：一般采用EIA/TIA 568B标准
Side 1 1=白橙 2=橙 3=白绿 4=蓝 Side 2 1=白橙 2=橙 3=白绿 4=蓝
5=白蓝
6=绿 7=白棕 8=棕
5=白蓝
6=绿
7=白棕
8=棕

交叉线 一条两端线序排列不同的网线，称交叉线。 线序：一端采用EIA/TIA 568B标准 一端采用EIA/TIA 568A标准
预备知识
１.双绞线

双绞线有UTP和STP两种。 非屏蔽双绞线（UTP）可分为3类、4类、5类和超 5类等多种。 屏蔽双绞线（STP），可又分为3类、5类、超5类 等多种。
ＵＴＰ
ＳＴＰ
主要特点 （1）非屏蔽双绞线易弯曲、易安装，具有阻燃性， 布线灵活。 （2）屏蔽双绞线价格高，安装困难，需连结器，抗 干扰性好。 主要用途 3类线用于语音传输及最高传输速率为10Mbps 的数据传输；4类线和5类用于语音传输和最高传输 速率为16Mbps的数据传输；超5类线和6类线用于语 音传输和最高传输速率为100Mbps的数据传输。 最大传输距离 每网段最大距离为100米，接4个中继器后最长 可达到500米。 每干线最大节点数：无限制。
思考：什么只剩下14ｍｍ左右？
注意点——理线

排线次序
从左到右

理 线
尽量扯直 尽量保持线的平展
制作过程——插线
一只手捏住水 晶头，将水晶头有 弹片一侧向下，另 一只手捏平双绞线， 稍稍用力将排好的 线平行插入水晶头 内的线槽中，八条 导线顶端应插入线 槽顶端。
插线后的效果图
制作过程——压线
组建计算机网络，最关键的是选择采用 什么样的传输介质和网络连接设备，这些选 择不仅关系到计算机网络的性能，而且关系 到组建网络的成本。 常用的有线传输介质有双绞线、同轴电 缆和光缆。双绞线 (TP:Twisted Pairwire)是 综合布线工程中最常用的一种传输介质，价 格相对便宜，组网灵活。在计算机网络结构 中被广泛应用，我们以后在工作和日常生活 中也会常常用到 . 下面，我们来讲解双绞线及其制作。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Computer Networks
计算机网络
实训1 双绞线的制作
主要内容
1 双绞线的标准 2 双绞线的制作 3 双绞线的应用
2016/1/20
华南农业大学信息学院计算机系
2
实训1 双绞线的制作
一、双绞线的标准
?双绞线 （TwistedPair，TP）是网络中最常用的一 种传输介质（见下图）。
?双绞线由两根具有绝缘保护层的铜导线组成。把两 根绝缘的铜导线按一定密度互相绞在一起，可以降 低信号干扰，每一根导线在传输中辐射的电波会被 另一根线上发出的电波抵消。如果把一对或多对双 绞线放在一个绝缘套管中便成了双绞线电缆。
?与其他传输介质相比，双绞线在传输距离、信道宽 度和数据传输速度等方面均受到一定限制，但价格 较为低廉。
2016/1/20
华南农业大学信息学院计算机系
3
实训1 双绞线的制作
? 双绞线分类
◆ 非屏蔽双绞线 （UTP）和屏蔽双绞线 （STP）。 ◆ 屏蔽作用：
保证在有干扰环境下系统的传输性能。
◆ 抗干扰性能包括两个方面：
2016/1/20
华南农业大学信息学院计算机系
13
系统抵御外来电磁干扰的能力 系统本身向外发射电磁干扰的能力。
◆ 实现屏蔽的方法：
在连接硬件外包上金属屏蔽层以屏蔽电磁干扰。
2016/1/20
华南农业大学信息学院计算机系
4
双绞线的连接方法
T568a
T568b
IBM RS/6000源自IBM RS/600012345678
T568b
IBM RS/6000
? ③插入RJ45插头，同时保证好线头也恰好进人水晶头里面。在接头处， 电缆的外保护皮需要压在接头中而不能在接头外。因为当电缆受到外 界的拉力时，受力的是整个电缆，而不是电缆和接头连接的金属部分。
? ④压线：当确定前面的工作都已经完成以后，用压线钳／剥线钳像图 中左图那样夹紧，力量愈大愈好，不用但心水晶头压坏。图中右图是 压接完成后的样子。
2、标准（直连）网线
?两头都使用568B或568A同一标准制作
3、交叉网线
?一头568B,另一头568A
2016/1/20
华南农业大学信息学院计算机系
6
实训1 双绞线的制作
?直连线和交叉线的正确选择 。其中HUB代表集线器， SWITCH代表交换机， ROUTER代表路由器：
PC-PC:
交叉线
PC-HUB:
T568b
RJ45
T568b T568a
1
橙白
绿白
2
橙
绿
3
绿白
橙白
4
兰
兰
5
兰白
兰白
6
绿
橙
7
棕白
棕白
8
棕
棕
2016/1/20
华南农业大学信息学院计算机系
5
实训1 双绞线的制作
二、双绞线的制作
1、568A或568B标准
?标准568A ：绿白--1，绿--2，橙白 --3，蓝--4，蓝白 --5，橙--6，棕白 --7，棕 --8。 ?标准568B：橙白 --1，橙--2，绿白--3，蓝 --4，蓝白 --5，绿--6，棕白 --7，棕--8。
7
实训1 双绞线的制作
? 制作RJ45 接头的步骤
①准确选择线缆的长度。首先从线箱中取出一段线，先抽出一小段 线，然后把外皮剥除1-2cm左右，根据设备之间的实际线长度使用专 用夹线钳剪断，当电缆在两个终端有多余的电缆时，应该按照需要 的长度将其剪断，而不应将其卷起并捆绑起来。当然线的长度最好 不要超过100米，注意不要盘成一卷，那样会产生自扰。双绞线的外 皮必须剥去一段，但是里面的导线在操作时不要损伤，里面导线的 外皮不需要剥掉。
②将双绞线反向缠绕开，根据要连接的实际环境排线序，护套线内 的导线预留大约半寸的长度，主要是该长度恰好让导线插进水晶头 里面。剪齐线头，注意一定要齐，同时电缆的接头处反缠绕开的线 段的距离不应超过2厘米，过长会引起较大的近端串扰。
2016/1/20
华南农业大学信息学院计算机系
8
实训1 双绞线的制作
2016/1/20
华南农业大学信息学院计算机系
11
实训1 双绞线的制作
? 测试仪指示灯显示
? 直连线
两边指示灯按1-8顺序亮
? 交叉线
1---3 2---6 3---1 4---4 5---5 6---2 7---7 8---8
2016/1/20
华南农业大学信息学院计算机系
12
实训练习
第一次：制作一根 568B类标准的直连线 第二次：制作一根交叉网线
直连线
HUB-HUB普通口:
交叉线
HUB-HUB级连口-级连口：交叉线
HUB-HUB普通口-级连口：直连线
HUB-SWITCH:
交叉线
HUB(级联口）-SWITCH: 直连线
SWITCH-SWITCH:
交叉线
SWITCH-ROUTER:
直连线
ROUTER-ROUTER:
交叉线
2016/1/20
华南农业大学信息学院计算机系
用简易仪器进行线缆测试
2016/1/20
华南农业大学信息学院计算机系
10
检测双绞线
电缆测试仪 算是比较便宜的专用网络测试器，通常测试仪
一组有两个：其中一个为 信号发射器 ，另一个为 信号接受器 ，双 方各有 8个灯以及至少一个 RJ－45插槽；
测试时将双绞线两端分别插入信号发射器和信号接受器，打 开电源，同一条线的指示灯会一起亮起来，例如发射器的第一个 指示灯亮时，若接受器第一个灯也亮，表示两者第一只脚接在同 一条线上；若发射器的第一个灯亮时，接受器第七个灯亮，则表 示线做错了；若发射器的第一个灯亮时，接受器却没有任何灯亮 起，那么这只脚与另一端的任一只脚都没有连通，可能是导线中 间断了，或是两端至少有一个金属片未接触该条芯线。
压接RJ45接头
2016/1/20
华南农业大学信息学院计算机系
9
实训1 双绞线的制作
⑤使用测试仪进行测试：压接完毕，一定要用测试仪器进行打测试（见图）， 否则装上去以后，查错很麻烦。现在的测试仪器首推Fluke,但这些仪器价 格别很昂贵，一般只有专业公司配备，普通用户可以用一些简单的仪器， 如电脑市场里常见的一种简易测试仪，仅百元左右。
