网线RJ45接头做法全程图解

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

RJ-45水晶头端接原理和方法
RJ-45头的端接原理为：
利用压线钳的机械压力使RJ-45头中的刀片首先压破线芯绝缘护套，然后再压入铜线芯中，实现刀片与线芯的电气连接。

每个RJ-45头中有8个刀片，每个刀片与1个线芯连接。

注意观察压接后8个刀片比压接前低。

材料、工具
水晶头网线
压线钳测线仪
RJ-45水晶头端接方法和步骤为：
1剥开网线外绝缘护套
2分开4对双绞线。

3 8根线排好线序。

568B线序（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕)
4剪齐线端。

先将已经剥去绝缘护套的4对单绞线分别拆开相同长度，将每根线轻轻捋直，同时按照线序水平排好。

将8根线端头一次剪掉，留14毫米长度，从线头开始，至少10mm导线之间不应有交叉。

5插入RJ-45水晶头，将双绞线插入RJ-45水晶头内。

注意一定要插到底。

6压接。

7测试。

RJ45接线图
如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B 的接法。

一、接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极 Tx+
2、传输数据负极 Tx-
3、接收数据正极 Rx+
4、未使用
5、未使用
6、接受数据负极 Rx-
7、未使用
8、未使用。

1．Ethernet简介IEEE 802标准给出了局域网(LAN)的标准化参考模型，它只对应于OSI参考模型中的数据链路层与物理层，并将数据链路层划分为逻辑链路控制（LLC）子层与介质访问控制（MAC）子层。

其中，IEEE 802.3标准定义了CSMA/CD总线介质访问控制子层与物理层规范，这也就是Ethernet（以太网）局域网的标准。

构成Ethernet网络连接的两个要素是以太网卡（带收发器）和传输介质（连接电缆）。

2．传输介质最常用的传输介质为双绞线，又分为屏蔽双绞线（shielded twisted pair, STP）和非屏蔽双绞线（unshielded twisted pair, UTP）两种。

根据传输特性，又可分为三类、五类、超五类和六类、七类等，如下表。

（2）双绞线与水晶头(RJ-45公口)的连接方法有两种标准，一是T-568B（常用），二是T-568A，如下图：（3）平行线（Straight through cable）与交叉线（Crossover cable）由于存在以上两种标准，一根双绞线的两头都可以采取任一标准与RJ-45水晶头进行连接，于是出现了平行线与交叉线的差别。

平行线是指双绞线的两头采取同一标准（通常是T-568B）与水晶头进行连接，内部不交叉的接线方法。

交叉线则是指双绞线的两头采取不同标准（一端采用T-568B，另一端采用T-568A）与水晶头进行连接，4对线在内部都要交叉（包括不使用的蓝对和棕对），如下表：平行线与交叉线用于不同场合和不同通信设备的互连，关键是要通过双绞线将互连的两个设备的Tra nsmit+与Receive+连通，Transmit－与Receive－连通，这样两个设备才能正常地进行网络通信。

一般而言，平行线用于连接到Hub或Switch，交叉线则用于对等的两个通信设备的直连，这是因为对等的通信设备的接口定义通常采用同一标准，一个简单的例子是，假设计算机以太网卡的Transmit和R eceive信号与RJ-45引脚的对应关系如下：那么两台计算机如果使用一根双绞线进行直连通信，则需要采用交叉线，如下图所示：有的网卡接口电路设计为可以根据需要自动对双绞线进行交叉或非交叉处理，这时采用平行线或交叉线都可以。

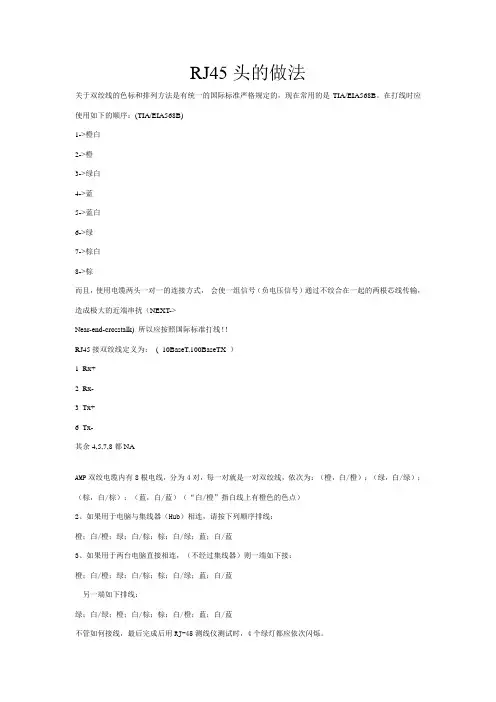

图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

自由风翔从来不为谁停留，寻找另一次感动，我是风主页博客相册|个人档案查看文章RJ45水晶头的正确接线方法2007年01月25日上午 08:34在我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45水晶头接线图，RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用三、制作过程：1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

一般我们使用T568B标准的直连接法。

具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A 一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 (一般用这个)我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

--- 一步一步介绍如何制作RJ45网线接头。

日期: 2001-06-22在众多的组网技术中，对小范围（不超过100米）内的组网来说，以集线器（Hub）为中心的对等式局域网无疑是最常见的。

自己组网免不了要制作RJ-45头，网卡工作不稳定，速度慢，一般是所做的RJ-45头有问题，若双绞线接错容易产生CRC错误，容易掉网。

现下让我们来看看RJ-45头是怎么做的，制作过程中要注意哪些细节。

RJ-45头的制作稍有复杂，但只要依照连线标准制作就不成问题。

先看一下连线的原理。

如图，其中TD代表传送，各有两条线（TD+及TD-）；而RD代表接收，也有两条线（RD+及RD-）。

图一网线接头连线图二交叉线接头连接对于同一条线来说，必须一端是传送端，另一端是接收端，要注意的是Hub 内部传送（用交叉线）、Hub与网卡的不一样(用网线)。

我们详细介绍一下网卡与集线器之间网线的制作方法。

集线器端跟集线器端之间的交叉线略有不同，只需在线上加以对调，对照图二，保证一端传送，一端接收即可，不作详细介绍。

先用双绞线剥线器（用什么剪无所谓）将双绞线的外皮除去3厘米左右，剥线完成后的双绞线电缆如图三。

图三接下来进行对线。

对线的标准有两个：EIA／TIA 568A和EIA／TIA T568B标准（如图四）。

二者没有本质的区别，只是在颜色上的区别，即用的线不同。

本质的问题是要保证：1、2线对是一个绕对；3、6线对是一个绕对；4、5线对是一个绕对；7、8线对是一个绕对。

不可在电缆一端使用T568A标准，另一端使用T568B标准。

目前使用比较多的是T568B标准接线方法，那我们就遵循EIA／TIA 568B的标准来制作接头。

根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。

需要特别注意的是，绿色条线必须跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

网线水晶接头各种法(带图）普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个56 8A和一个568B两个水晶头组成。

不同设备则是由一个两个568A或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧. 网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
