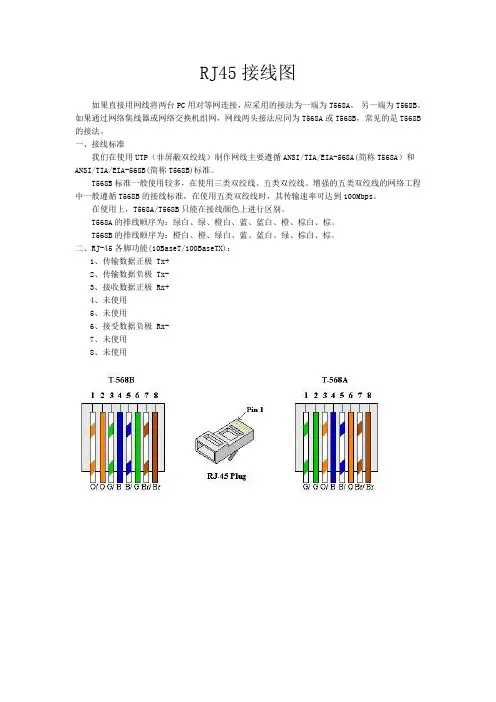

墙壁网线插座接法（图解）EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

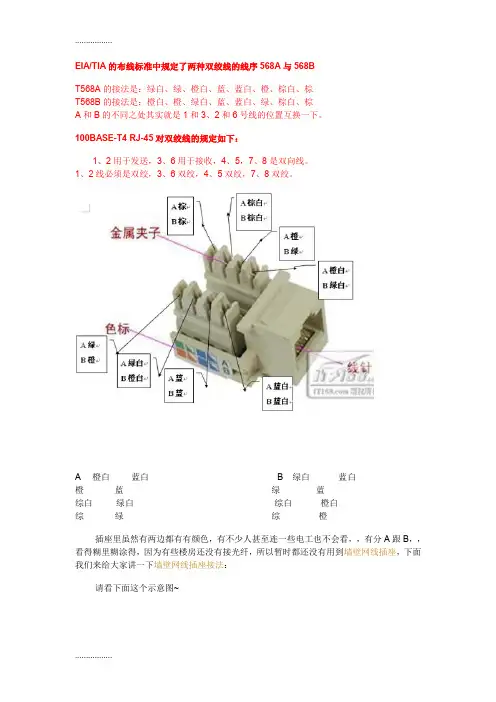

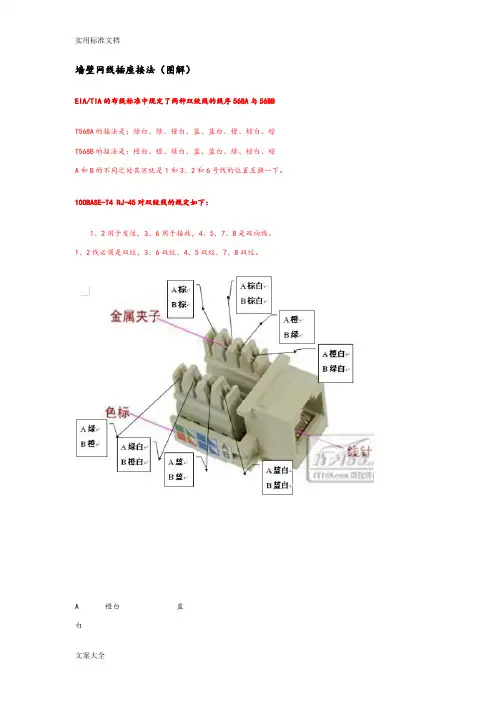

A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到，下面我们来给大家讲一下：请看下面这个示意图~答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。
这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作2009年07月01日星期三下午 02:28先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B 表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好墙上网线插座的接法(图略)网络信息模块（网线插座）的正确安装八芯网线上网其实只用四根芯，所以一根网线是可以走四路电话/两路网络/一路网络两路电话的，建议大家布线的时候不要再单独走电话线了。
个人建议能多走有线网络的地方尽量走有线网络。
家装布线中网络接口模块的安装是一个技术活，在某些家装工程中，由于某此施工队对网络部分的安装不是很了解，网络布线也没有经过检测，导致用户在使用时发现网络根本就不通。
这种情况在目前家庭装修非常普遍，因此我们施工队尤其是业主应了解一些网络接口模块的安装以免出现问题。
家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。
但网络线是一个信息点一根网线，中间不允许续接，一线走到底。
这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。
在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。
下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。
信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。
两种端接方式所对应的接线顺序如下表所示：T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕1．需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。
A排表示T586A线序模式，B排表示T586B线序模式。
这是最普通的需打线工具打线的RJ45信息模块。
具体的制作步骤如下：第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。
用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。
如图所示。
第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。
第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。
110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。
这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。
若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不行，我冲击几次，并可以用手拧掉，如图所示。
第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上。
打线时务必选用质量有保证的打线钳，否则一旦打线失败会对模块造成不必要的损失。
2．免打线型RJ45信息模块安装免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约4CM的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可（有些可以用手压下，并锁定）。
扣锁帽确保铜线全部端接并防止滑动，扣锁帽多为透明，以方便观察线与金属夹子的咬合情况，如图所示。
下面介绍RJ45 水晶头的压接方法：上面信息模块我们按T568A标准打线，所以这里的水晶头也是按T568A标准压接。
将 5 类双绞线外皮剥掉2厘米，绞开线对拉直，按T568A标准线序将各色线紧密平行在手上排列，再留约1 厘米，裁平线头。
左手抓住水晶头，右手小心地将排好T568A 标准线序的网络插入水晶头，注意水晶头里有槽位的，只容一条线芯通过，一线一槽才插得进去。
右手要尽力插入，并同时左右摇一摇，以求让线芯插到尽头，并在尽头也平整。
这一点可以从水晶头的端面看得出来的，若能见到全数八根铜线的亮截面，说明已经插到尽头，否则抽出重来，并可能要再次修剪线头。
当见到全数八根铜线的亮截面以后，就可以用Rj45压线工具压接即成，压接时，也要有意识的向钳了顶线，压接完后，还要再看一下八根铜线的亮截面是否还见到，见不到可能就是不成功。
网络模块条的安装家庭信息接入箱里的网络模块条有两种：第一种是网络模块条的背面和正面一样是RJ45插孔；第二种是较正规的信息模块式，也就是说模块条上的插孔其实就是若干个RJ45信息模块。
前者是为了简化端接模块条，免打模块，只需打上水晶头插上就可以，后者则需要如上述打信息模块那样用110打线工具打线端接双绞线。
这里只讲一下第一种网络模块条的背面是RJ45插孔的端接方法，第二种就不再累述。
拧松连接网络模块区的两个螺丝，露出模块背面接线部分，将引入箱体的 5 类线修剪预留40厘米长度，压接上Rj45 水晶头后，插入话音/数据连接模块背面的对应插孔，并做好标记，这样，就完成了房间信息插座到家居通话音/数据连接模块的连接墙壁网线插座接法（图解）已有3095 次阅读2010-07-15 12:08:墙壁网线插座接法（图解）2010-04-27 13:32EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A 跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到，下面我们来给大家讲一下：请看下面这个示意图~答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。
这样就可以了，然后有电脑测试一下，基本上就可以了网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。
单单一个模块的(空白的，生产商也太简便了一点吧)。
我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。
哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6 脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
