皮带长度计算

三角皮带长度计算公式三角皮带，这玩意儿在机械传动里可太常见啦！要搞清楚它的长度怎么算，咱们得一步步来。

先来说说为啥要算三角皮带的长度。

就好比上次我去一个小工厂帮忙，他们的一台机器突然不动了，检查来检查去，发现是三角皮带断了。

老板急得团团转，赶忙让人去买新的，结果买回来的长度不合适，装上去还是没法正常运转，耽误了不少事儿。

这时候，要是能准确算出合适的三角皮带长度，不就能省好多麻烦嘛！那到底怎么算呢？其实有个简单的公式：L = 2C + 1.57(D1 + D2) + (D2 - D1)^2 / 4C 。

这里面的字母都代表啥呢？L 就是三角皮带的长度，C 是两个皮带轮之间的中心距，D1 和 D2 分别是两个皮带轮的直径。

咱们来详细讲讲这个公式里的每一项。

先说 2C ，这就是两个皮带轮中心距的两倍，很好理解吧？然后 1.57(D1 + D2) 这一项呢，其实是考虑到皮带绕过皮带轮时的弯曲部分。

想象一下皮带绕着轮子转，是不是有一部分会弯曲？这部分的长度就得算进去。

最后 (D2 - D1)^2 /4C 这一项呢，是为了更精确地修正计算结果，让算出来的长度更准。

比如说，有两个皮带轮，中心距 C 是 500 毫米，一个皮带轮直径D1 是 100 毫米，另一个皮带轮直径 D2 是 200 毫米。

那咱们来算算三角皮带的长度：首先，2C 就是 2×500 = 1000 毫米。

1.57(D1 + D2) 就是 1.57×(100 + 200) = 471 毫米。

(D2 - D1)^2 / 4C 就是 (200 - 100)^2÷(4×500) = 5 毫米。

把这三项加起来，L = 1000 + 471 + 5 = 1476 毫米。

所以，算三角皮带长度也不是啥特别难的事儿，只要把公式里的各项搞清楚，代入对应的数值，就能算出来啦。

不过在实际应用中，还得考虑一些其他因素。

比如说，皮带的材质不同，可能会有细微的伸缩；安装的时候，也得留一点余量，不能卡得太紧，不然容易断。

三角皮带长度计算法
三角皮带长度计算法是一种计算传动皮带长度的方法。

该方法基于三角形周长的原理，通过测量三角形的三个边长来确定皮带的长度。

具体而言，首先需要确定三角形的三个边长，分别为a、b、c。

其中，a和b分别表示两个轮子的直径，c则表示两个轮子之间的距离。

然后，根据三角形周长的公式C=a+b+c，计算出三角形的周长C。

最后，根据皮带长度的公式L=π（C+2（a-b））/4+（a+b）/2，即可计算出皮带的长度L。

需要注意的是，在测量轮子直径和轮距时，需要使用精准的测量工具，并且要确保测量的数据准确无误。

此外，计算时还需要注意单位的一致性，例如直径和距离应该统一使用相同的单位进行计算。

总的来说，三角皮带长度计算法是一种简单易行的计算方法，可以帮助工程师们更快速、准确地确定皮带的长度，从而为传动系统的设计和维护提供重要支持。

- 1 -。

皮带传动一、皮带传动的具体要求1、三角皮带线速度不宜超过25米／秒，平皮带线速度一般为10～20米／秒，特殊情况下可以降低。

皮带线速度可按下式计算：V=πDn／60×1000（米／秒）式中V——皮带线速度，（米／秒）D——皮带轮直径，（mm）n——皮带轮转速，（r/min）2、平皮带每秒钟经过小皮带轮的次数C不宜超过3～5次，三角皮带不宜超过20次。

C=V/L（次／秒）式中L——皮带长度（m）3、小三角皮带轮包角不应小于120°（平皮带150°），否则应减小两皮带轮的直径差值，或增大中心距离，或加装压带轮。

4、小皮带轮直径不能太小，以免皮带弯曲过度，缩短使用寿命。

对于平皮带传动，小皮带轮直径一般要大于夹布胶带厚度的25～30倍。

小平皮带轮最小直径D最小可用下式计算：D最小=C³√N／n1（mm）式中C——计算系数，C=1150～1400N——传动功率（kw）n1——皮带轮转数（r/min）对三角皮带传动，小三角皮带轮直径不能小于下列数值，否则包角不够，皮带容易打滑和损坏。

5、平皮带轮中心距要大于两轮直径和的两倍；三角皮带轮中心距要大于两轮直径和之半，但也不应超过两轮直径和的两倍。

6、皮带长度L可按下式计算：L=2A＋π／2（D1＋D2）＋（D2－D1）²／4A【mm（开口传动）】式中A——两皮带轮的中心距（mm）D2、D1——大、小皮带轮直径（mm）7、皮带初拉紧力，以每平方厘米皮带断面积用16～18kg左右的力拉紧较为合适。

二、皮带型号及根数的选择1、对平皮带传动可按传动用的功率及皮带线速度求出皮带断面积。

F=P／K（cm²）式中 F——皮带断面积（cm²）P——皮带工作拉力（kg） P=102×N／V式中 N——电动机功率（kw）V——皮带线速度（m／s）K——实际有效应力，kg／cm²；对于橡胶皮带，K值可在10～25kg／cm²范围内选取；在线速度大、负荷冲击大、起动负荷大、连续工作间长和包角小的情况下，可选用较小的值；反之可选较大值。

三角皮带的型号和长度的计算公式三角皮带是一种常见的传动元件，通常用于传递动力或扭矩。

其形状呈三角形，因此得名。

在计算三角皮带的型号和长度时，需要考虑到带轮的直径和中心距、皮带张力等因素。

下面将详细介绍三角皮带型号和长度的计算公式。

一、三角皮带的型号计算公式：确定三角皮带的型号需要考虑到带轮的直径和中心距。

一般来说，三角皮带的型号可以通过以下公式计算：型号=(0.75×带轮1轮缘直径+带轮2轮缘直径)/π这个公式的意义在于通过带轮的直径来确定三角皮带的型号。

带轮直径越大，所需的型号就越大。

二、三角皮带的长度计算公式：确定三角皮带的长度需要考虑到带轮的直径、中心距以及皮带的拉紧程度。

三角皮带的长度可以通过以下公式计算：长度=2×(中心距+√((0.5×带轮1轮缘直径-0.5×带轮2轮缘直径)²-(0.5×调整量)²))其中，中心距是指两个带轮中心的距离。

调整量是指带轮在皮带拉紧过程中的调整值。

一般来说，带轮1是驱动轮，带轮2是被动轮，所以带轮1的直径应该更大一些。

这个公式的意义在于通过带轮的直径和中心距来确定三角皮带的长度。

带轮直径越大，中心距越小，所需的长度也就越大。

需要注意的是，在计算三角皮带的长度时，往往需要根据具体的使用情况进行一定的调整。

比如，如果带轮的直径有所变动，或者需要更大的皮带张力，都需要进行适当的调整。

此外，三角皮带还有一些其他的特殊计算方法，比如根据带轮的圆周角度来计算长度等，这些计算方法在实际使用中也是常见的。

但以上提到的公式是最常用的计算方法之一，适用于一般情况下的三角皮带计算。

总结起来，三角皮带的型号和长度计算公式是根据带轮的直径、中心距和拉紧程度来确定的。

通过这些公式的使用，可以准确计算出所需的三角皮带的型号和长度，从而满足实际应用的需求。

皮带长度计算公式
皮带长度计算公式
皮带运转是机械工程中最常见的运动传动方式，它可以将动力从一个位置传送到另一个位置。

皮带长度是工程师在安装这种传动装置时必须考虑的一项重要参数。

因此，掌握皮带长度计算公式非常重要。

皮带长度的计算公式是：L=2πR+2C。

其中，L表示皮带的实际长度，R表示轮胎半径，C表示轮胎之间的间距和连接的距离。

在计算皮带长度时，首先必须确定皮带的安装位置，以及轮胎的半径和间距。

然后，将轮胎的半径和间距输入到公式中，就可以计算出皮带的实际长度。

在实际应用中，还需要考虑其他因素，如皮带材料、轮胎材料、质量等。

这些因素会影响皮带的实际长度，因此在计算皮带长度时，应该考虑这些因素。

在安装皮带时，应该按照皮带的安装说明书来安装，以确保皮带的正确安装，防止出现安装问题，从而确保传动效率。

皮带长度计算公式是L=2πR+2C，在实际应用中，还需要考虑其他因素，如皮带材料、轮胎材料、质量等。

此外，在安装皮带时，应遵循皮带的安装说明，以确保传动装置的正确安装和有效运转。

皮带计算标准公式一、 条件，皮带长度L ，巷道倾角β，运输能力（一般取350或400）A ，带速V （一般取1.6，2，2.5，3.15，常用2），松散度γ（一般取1），煤的堆积角度a ，倾角系数C ，最大块度Amax （一般为300-400之间），货断面系数K ，上托辊间距L ’（1-1.5m 一般取1.2m ），下托辊间距L ”（2-3，一般2.5或3）,上托单位重量q G ’（一般取9.2kg/m ） ，下托单位重量q G “（2.5m 时4.4kg/m ；3m 时为3.7kg/m ），胶带每米重量q d ，(1000mm 取11.4kg ，800mm 取10.8)，运行阻力系数ω′胶带抗拉强度BGX （一般1000mm 取14000N/cm ，10000 N/cm ），输送带安全系数M ′2、胶带宽度计算0.43)m ==（运输能力A=350-400 载货断面系数K=458 松散度γ=1 倾角系数C=0.9 带速V=23、对皮带进行块度效验 B ≥2Amax+2004、胶带运行阻力与胶带张力计算①运行阻力计算：取运行阻力系数ω′＝0.05，ω″＝0.025每米物料重量q=Q/(3.6×V)＝Wzh＝g(q+qd + qg′) Lω′cosβ＋g(q+qd) L sinβ= （N）W K =g (qd+ qg″) Lω″cosβ± g qdL sinβ（上运为加，下运为减）= (N)②胶带张力计算ˋ1 1′用逐点计算法求胶带个点张力S 2≈S1S 3=1.04S2S 4=1.04S3=1.042S1＝1.08 S1S 5=S4+Wk=1.042S1+WK＝1.08 S1+WKS6=1.04S5=1.043S1+1.04Wk＝1.12 S1+1.04WkS 7=S6+Wzh=1.043S1+1.04Wk+Wzh＝1.12 S1+1.04Wk+WzhS8≈S9=1.04S7=1.044S1+1.042Wk+1.04Wzh=1.17S1+1.08Wk+1.04Wzh2′、按摩擦传动条件考虑摩擦力备用系数列方程，得：S 9＝S1(1+((e uα－1)/m″))＝S1(1+((e0.2×8.225－1)/1.15))＝4.663 S1S9＝1.17 S1+1.08WK+1.04WZH3′联立1′2′ S9＝4.663S1解得:S1＝（N） S5= (N)S2＝（N） S6= (N)S 3＝（N） S7= (N)S4＝（N） S8≈S9＝ (N)4、胶带悬垂度与强度的验算（1）悬垂度验算：重段最小张力S6＝N按悬垂度要求重段允许的最小张力为：Smin=5×（q+q d）Lg′×g×cosβ＝NSmin＜S6胶带悬垂度满足要求（2）胶带强度验算：胶带允许承受的最大张力为：Smax=BGX/M′=1000000/9=111111NSmax＞S9 因此胶带强度满足要求5、牵引力与电机功率输送机主轴牵引力为：W0=S9－S1+0.04(S9+S1)＝（N）电动机功率为：N=W0×V/1000η= KW。

机械设计基础皮带传动的设计与计算机械设计基础-皮带传动的设计与计算一、引言机械传动是现代工程领域中非常重要的一项技术。

而在机械传动中，皮带传动是一种常见且广泛应用的方式。

本文将重点介绍皮带传动的设计与计算基础，并给出一些实际案例以加深理解。

二、皮带传动的基本原理皮带传动是利用传动带连续柔性带状物来传递动力或转动运动的一种机械传动方式。

由于其具有传动平稳、传动效率高、结构简单、成本低等优点，广泛应用于各个领域。

皮带传动的基本原理可以简单地概括为：驱动轮通过转动带动皮带转动，从而带动被动轮的转动。

三、皮带传动的设计流程1. 确定传动比和传动功率：根据所需的输出转速和转矩，计算得到传动比和传动功率的要求。

2. 选择皮带类型和规格：根据传动功率和工作条件，选择合适的皮带类型和规格。

常见的皮带类型有V带、带状齿形皮带等。

3. 确定主、从动轮的直径：根据传动比和驱动轮的转速，计算得到从动轮的转速和直径。

4. 计算张紧力和张紧装置的设计：根据带线速度和张紧率，计算得到所需的张紧力。

根据张紧力的大小和传动机构的结构特点，设计合适的张紧装置。

5. 检查传动是否可靠：通过计算和分析，检查传动装置是否满足运行要求。

四、皮带传动的计算方法1. 皮带长度的计算：由于传动带是一种连续带状物，其长度需要通过计算得到。

可以通过带速和传动中心距来计算，也可以通过绕组数和带轮直径来计算。

2. 皮带张紧力的计算：张紧力是保持传动带安全传动的重要参数。

可以通过计算得到所需的张紧力，然后根据张紧装置的特点选择合适的装置。

3. 皮带传动功率的计算：根据传动装置的工作条件和传动比，可以计算得到所需的传动功率。

同时，还需要考虑传动装置的效率，计算得到实际传动功率。

4. 皮带轮的选择与计算：根据设计要求和传动比，可以选择合适的皮带轮。

通过计算可以确定所需的轮毂直径和齿宽。

五、案例分析假设需要设计一台带传动系统，传动带的类型为V带，传输功率为10kW，主动轮的直径为200mm，从动轮的转速为1000 rpm。

34下运输皮带机验算一、原始条件：1、输送长度L＝600米其中：L1=50m α1＝0 °，L2=300m，α2＝15 °，L3=240m，α2＝9.25°，2、输送物料：原煤3、胶带每米重量qd=22 kg/m4、货载最大粒度横向尺寸amax=300 mm5、胶带宽度B＝1000mm6、胶带运行速度 V＝2.5m/s7、货载堆积角30°8、输送机小时运输能力：A=630t/h二、胶带强度计算m:式中：m－安全系数最小安全系数要求大于7。

B－胶带宽度cm B＝100cmGx－胶带强度kg/cm Gx=2000 kg/cmSmax－胶带最大静张力（kg）计算胶带最大静张力Smax计算示意图如下:12347634下运输皮带机示意图9°1515°51、计算胶带运行阻力1）、重段阻力计算：4-5 段的阻力F4-5F 4-5 = 【（q 0+q d +q g ‘） L 1 W ‘cos0°+（q 0+q z ）L 1sin0°】+【（q 0+q d +q g‘）L 2W ‘cos15°+（q 0+q z ）L 2sin15°】+【（q 0+q d +q g ‘） L 3W ‘cos9.25°+（q 0+q z ）L 3sin9.25°】式中：q 0－每米胶带上的货载重量（kg/m ）A －运输生产率（吨/小时）考虑生产潜力取 则063070/3.6 3.6 2.5A q kg m v ===×L 4-5重载长度m L 4-5＝600 mq d －胶带每米自重kg/m ， q d ＝22 kg/mq g ‘－折算每米长度上的上托辊转动部分的重量G g ‘－每组上托辊转动部分重量 G g ‘＝13 kgL g ‘－上托辊间距（米）， 取L g ‘＝1.1 m则1311.82/12/1.1g q kg m kg m === W ‘－槽形托辊阻力数， 查资料W ‘＝0.05F 4-5=【（70+22+12）×50×0.05cos0°+（70+22）×50sin0°】+【70+22+12）×300×0.05cos15°+（70+22）×300sin15°】+【（70+22+12）×240×0.05cos9°15+（70+22）×240sin9°15】 ＝22730kg 2）、空段阻力计算2-3段阻力F2-3 按平巷计算： F 2-3＝（qd+qg"）L 2-3W"式中：q g"－折算到每米长度上的下托辊转动部分的重量G g"－每组下托辊转动部分重量G g"＝18.2 kg L g"－下托辊间距（米） L g"= 3 m 则："18.26/3g q kg m == ， L 2-3≈11.5 m W"－胶带在下托辊上运行阻力段， 查资料W"＝0.025 所以：F 2-3 = （22+6）×11.5×0.025＝8.05kg 1-12段阻力F 1-12，F 1-12 = （q d +q g ‘"） L 1-12W ‘"式中：q g ‘"－1-12段折算每平长度上的下托辊转动部分重量G g ‘"－每组下托辊转动部分重量G g ‘"＝16 kg L g ‘"－此下托辊间距L g ‘"＝3m'"165.33/3g q kg m == W ‘"－胶带在下托辊上动作阻力系数，查表得：W ‘"＝0.025 F 1-12=（22+5.33）×10×0.025＝6.83 kg 10-11 段阻力F 10-11＝[（q d +q g"） L 10-11 W"cos15°-q d L 10-11sin15°]+ [（q d +q g"） L 10-11 W"cos9.25°-q d L 10-11sin9.25°] 式中： L 10-11 = 300 m+520m=820m则F10-11=-2786.38kg9-10段阻力：F9-10= （q d+q g‘"）L9-10W‘"=（22+5.33）×15×0.25 =10.25kg6-7段阻力：F6-7=（q d+q g"）L6-7W"cos15°-q d L6-7sin15°=（22+6）150×0.025cos15°－22×150sin15°=-753kg附加阻力F阻=7KN所以总运行阻力：F=22730+8.05+6.83 -2786.38+10.25-753+700=19915.75Kg=199.15 75(KN)3、功率计算传动滚筒轴功率：P=F*V=199.1575*2.5=498KN(带速取V=2.5m/s) 1、参照皮带机选型计算63页说明：选择电动机备用功率为15%-20%,电动机容量为：所需电动机功率：P1=K*P=1.20*498=597.6KW所以采用双机 2*315KW＞597.6KW 满足使用要求。

三角皮带长度计算
三角皮带是一种常用的传动装置，广泛应用于机械设备中。

计算三角皮带长度是为了准确安装和调整皮带传动装置。

三角皮带的长度计算主要有两种方法，一种是通过计算公式计算，另一种是通过测量实际长度计算。

计算公式方法：
三角皮带的长度计算公式为：L=(π/2)×(D1+D2)+2C+(D2-D1)²/4C 其中，L表示皮带长度，D1和D2表示两个相邻皮带轮的直径，C表示两个相邻皮带轮的中心距离。

测量实际长度方法：
1.使用一根测量带或软尺测量三角皮带在位于皮带轮外部上的一侧的长度（例如皮带的凸起部分）。

2.将测量带或软尺沿着皮带的路径延展至结束点，并记录测量结果。

3.重复以上步骤2，将测量带或软尺沿着皮带的路径延展至起始点，并记录测量结果。

4.将两次测量结果相加，即为三角皮带的实际长度。

在实际应用中，根据具体情况选择计算公式或测量实际长度方法进行计算。

需要注意的是，三角皮带的长度计算并不完全准确，因为皮带会因为使用工作条件、松紧程度等多种因素而产生伸长或收缩。

因此，计算结果只能作为参考，实际安装过程中需要根据实际情况进行微调。

此外，还需注意三角皮带的正确安装方法，通常应保持皮带与皮带轮之间的弯曲半径充足，松紧适度。

总结起来，三角皮带长度的计算方法主要有计算公式和测量实际长度两种。

在实际应用中，根据具体情况选择合适的方法，并注意计算结果的准确性，确保三角皮带的安装和调整的准确性。

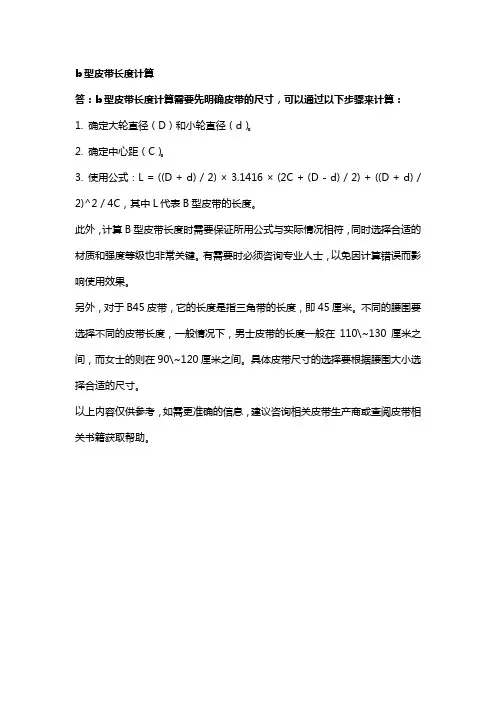

b型皮带长度计算
答：b型皮带长度计算需要先明确皮带的尺寸，可以通过以下步骤来计算：
1. 确定大轮直径（D）和小轮直径（d）。

2. 确定中心距（C）。

3. 使用公式：L = ((D + d) / 2) × 3.1416 × (2C + (D - d) / 2) + ((D + d) / 2)^2 / 4C，其中L代表B型皮带的长度。

此外，计算B型皮带长度时需要保证所用公式与实际情况相符，同时选择合适的材质和强度等级也非常关键。

有需要时必须咨询专业人士，以免因计算错误而影响使用效果。

另外，对于B45皮带，它的长度是指三角带的长度，即45厘米。

不同的腰围要选择不同的皮带长度，一般情况下，男士皮带的长度一般在110\~130厘米之间，而女士的则在90\~120厘米之间。

具体皮带尺寸的选择要根据腰围大小选择合适的尺寸。

以上内容仅供参考，如需更准确的信息，建议咨询相关皮带生产商或查阅皮带相关书籍获取帮助。
