三角皮带的型号和长度的计算公式

三角皮带长度计算公式三角皮带，这玩意儿在机械传动里可太常见啦！要搞清楚它的长度怎么算，咱们得一步步来。

先来说说为啥要算三角皮带的长度。

就好比上次我去一个小工厂帮忙，他们的一台机器突然不动了，检查来检查去，发现是三角皮带断了。

老板急得团团转，赶忙让人去买新的，结果买回来的长度不合适，装上去还是没法正常运转，耽误了不少事儿。

这时候，要是能准确算出合适的三角皮带长度，不就能省好多麻烦嘛！那到底怎么算呢？其实有个简单的公式：L = 2C + 1.57(D1 + D2) + (D2 - D1)^2 / 4C 。

这里面的字母都代表啥呢？L 就是三角皮带的长度，C 是两个皮带轮之间的中心距，D1 和 D2 分别是两个皮带轮的直径。

咱们来详细讲讲这个公式里的每一项。

先说 2C ，这就是两个皮带轮中心距的两倍，很好理解吧？然后 1.57(D1 + D2) 这一项呢，其实是考虑到皮带绕过皮带轮时的弯曲部分。

想象一下皮带绕着轮子转，是不是有一部分会弯曲？这部分的长度就得算进去。

最后 (D2 - D1)^2 /4C 这一项呢，是为了更精确地修正计算结果，让算出来的长度更准。

比如说，有两个皮带轮，中心距 C 是 500 毫米，一个皮带轮直径D1 是 100 毫米，另一个皮带轮直径 D2 是 200 毫米。

那咱们来算算三角皮带的长度：首先，2C 就是 2×500 = 1000 毫米。

1.57(D1 + D2) 就是 1.57×(100 + 200) = 471 毫米。

(D2 - D1)^2 / 4C 就是 (200 - 100)^2÷(4×500) = 5 毫米。

把这三项加起来，L = 1000 + 471 + 5 = 1476 毫米。

所以，算三角皮带长度也不是啥特别难的事儿，只要把公式里的各项搞清楚，代入对应的数值，就能算出来啦。

不过在实际应用中，还得考虑一些其他因素。

比如说，皮带的材质不同，可能会有细微的伸缩；安装的时候，也得留一点余量，不能卡得太紧，不然容易断。

三角皮带长度计算法
三角皮带长度计算法是一种计算传动皮带长度的方法。

该方法基于三角形周长的原理，通过测量三角形的三个边长来确定皮带的长度。

具体而言，首先需要确定三角形的三个边长，分别为a、b、c。

其中，a和b分别表示两个轮子的直径，c则表示两个轮子之间的距离。

然后，根据三角形周长的公式C=a+b+c，计算出三角形的周长C。

最后，根据皮带长度的公式L=π（C+2（a-b））/4+（a+b）/2，即可计算出皮带的长度L。

需要注意的是，在测量轮子直径和轮距时，需要使用精准的测量工具，并且要确保测量的数据准确无误。

此外，计算时还需要注意单位的一致性，例如直径和距离应该统一使用相同的单位进行计算。

总的来说，三角皮带长度计算法是一种简单易行的计算方法，可以帮助工程师们更快速、准确地确定皮带的长度，从而为传动系统的设计和维护提供重要支持。

- 1 -。

三角皮带的型号和长度的计算公式三角皮带是一种常见的传动元件，通常用于传递动力或扭矩。

其形状呈三角形，因此得名。

在计算三角皮带的型号和长度时，需要考虑到带轮的直径和中心距、皮带张力等因素。

下面将详细介绍三角皮带型号和长度的计算公式。

一、三角皮带的型号计算公式：确定三角皮带的型号需要考虑到带轮的直径和中心距。

一般来说，三角皮带的型号可以通过以下公式计算：型号=(0.75×带轮1轮缘直径+带轮2轮缘直径)/π这个公式的意义在于通过带轮的直径来确定三角皮带的型号。

带轮直径越大，所需的型号就越大。

二、三角皮带的长度计算公式：确定三角皮带的长度需要考虑到带轮的直径、中心距以及皮带的拉紧程度。

三角皮带的长度可以通过以下公式计算：长度=2×(中心距+√((0.5×带轮1轮缘直径-0.5×带轮2轮缘直径)²-(0.5×调整量)²))其中，中心距是指两个带轮中心的距离。

调整量是指带轮在皮带拉紧过程中的调整值。

一般来说，带轮1是驱动轮，带轮2是被动轮，所以带轮1的直径应该更大一些。

这个公式的意义在于通过带轮的直径和中心距来确定三角皮带的长度。

带轮直径越大，中心距越小，所需的长度也就越大。

需要注意的是，在计算三角皮带的长度时，往往需要根据具体的使用情况进行一定的调整。

比如，如果带轮的直径有所变动，或者需要更大的皮带张力，都需要进行适当的调整。

此外，三角皮带还有一些其他的特殊计算方法，比如根据带轮的圆周角度来计算长度等，这些计算方法在实际使用中也是常见的。

但以上提到的公式是最常用的计算方法之一，适用于一般情况下的三角皮带计算。

总结起来，三角皮带的型号和长度计算公式是根据带轮的直径、中心距和拉紧程度来确定的。

通过这些公式的使用，可以准确计算出所需的三角皮带的型号和长度，从而满足实际应用的需求。

三角皮带长度计算
三角皮带是一种常用的传动装置，广泛应用于机械设备中。

计算三角皮带长度是为了准确安装和调整皮带传动装置。

三角皮带的长度计算主要有两种方法，一种是通过计算公式计算，另一种是通过测量实际长度计算。

计算公式方法：
三角皮带的长度计算公式为：L=(π/2)×(D1+D2)+2C+(D2-D1)²/4C 其中，L表示皮带长度，D1和D2表示两个相邻皮带轮的直径，C表示两个相邻皮带轮的中心距离。

测量实际长度方法：
1.使用一根测量带或软尺测量三角皮带在位于皮带轮外部上的一侧的长度（例如皮带的凸起部分）。

2.将测量带或软尺沿着皮带的路径延展至结束点，并记录测量结果。

3.重复以上步骤2，将测量带或软尺沿着皮带的路径延展至起始点，并记录测量结果。

4.将两次测量结果相加，即为三角皮带的实际长度。

在实际应用中，根据具体情况选择计算公式或测量实际长度方法进行计算。

需要注意的是，三角皮带的长度计算并不完全准确，因为皮带会因为使用工作条件、松紧程度等多种因素而产生伸长或收缩。

因此，计算结果只能作为参考，实际安装过程中需要根据实际情况进行微调。

此外，还需注意三角皮带的正确安装方法，通常应保持皮带与皮带轮之间的弯曲半径充足，松紧适度。

总结起来，三角皮带长度的计算方法主要有计算公式和测量实际长度两种。

在实际应用中，根据具体情况选择合适的方法，并注意计算结果的准确性，确保三角皮带的安装和调整的准确性。

三角皮带长度计算法
三角皮带长度计算法是一种常用的计算方法，用于确定三角皮带的长度。

三角皮带是一种被广泛应用于机械传动的皮带，其截面呈三角形状，可以传递大扭矩。

下面介绍一下三角皮带长度计算法的具体步骤。

首先，需要测量三角皮带的两端直线段的长度，并计算出这两段之间的夹角。

夹角可以通过使用角度测量仪或者直接使用三角函数计算得出。

接着，需要确定三角皮带的有效直径，即皮带在传动轮与紧定轮之间所卷绕的长度。

有效直径可以通过测量传动轮和紧定轮的直径并计算得出。

此外，还需要考虑皮带的松紧程度，一般建议皮带的张紧力为传动轮和紧定轮的直径之差的1%到2%之间。

最后，根据以下公式计算三角皮带的长度：
L=（π/2）×（D1+D2）+2×L2+（D2-D1）/2×cosα其中，L为皮带长度，D1和D2分别为传动轮和紧定轮的直径，L2为有效直径，α为夹角。

以上就是三角皮带长度计算法的相关内容，希望能对大家有所帮助。

- 1 -。

三角皮带轮长度计算公式三角皮带轮长度的计算可是个有点复杂但又很重要的事儿。

咱们先来说说为啥要搞清楚这个长度计算。

就拿我之前在一个工厂实习的时候来说吧。

那时候，厂里的一台机器突然出了故障，运转不顺畅，发出“嘎吱嘎吱”的怪声。

维修师傅来了一看，就说可能是三角皮带轮的问题。

师傅捣鼓了半天，发现是皮带轮长度不对，导致皮带松紧不合适，这才影响了机器的正常运行。

那到底怎么计算三角皮带轮的长度呢？其实有个公式：L = π × (D + d) / 2 + 2 × C 。

这里的“L”就是三角皮带的长度，“D”表示大皮带轮的直径，“d”表示小皮带轮的直径，“C”则是两个皮带轮之间的中心距。

咱们一个个来解释哈。

先说这个大皮带轮直径“D”和小皮带轮直径“d”，这俩直径得量准喽。

比如说，大皮带轮直径是 50 厘米，小皮带轮直径是 30 厘米，那在计算的时候就得把这两个数字给记清楚。

再说说中心距“C”。

这个中心距就是两个皮带轮中心之间的距离。

测量的时候可得仔细，差一点儿都不行。

假设中心距是 80 厘米，那咱们就把这些数字都带到公式里。

π 呢，咱们就取 3.14 。

那算下来就是：L = 3.14 × (50 + 30) / 2 + 2 ×80 。

先算括号里的，50 加 30 等于 80 ，80 除以 2 等于 40 ，3.14 乘以40 等于 125.6 ，2 乘以 80 等于 160 ，最后 125.6 加上 160 ，得到皮带长度大约是 285.6 厘米。

不过这里要注意啊，实际应用中还得考虑一些其他因素。

比如说皮带的材质，不同材质的皮带可能会有细微的伸缩性。

还有工作环境的温度，如果温度过高或者过低，也可能会影响皮带的长度。

我还记得那次工厂机器出故障，维修师傅换好合适长度的三角皮带轮之后，机器重新欢快地运转起来，那声音听起来可顺畅了，大家都松了一口气。

总之，三角皮带轮长度的计算虽然有点麻烦，但只要咱们认真测量、准确计算，就能让机器正常工作，避免出现不必要的麻烦。

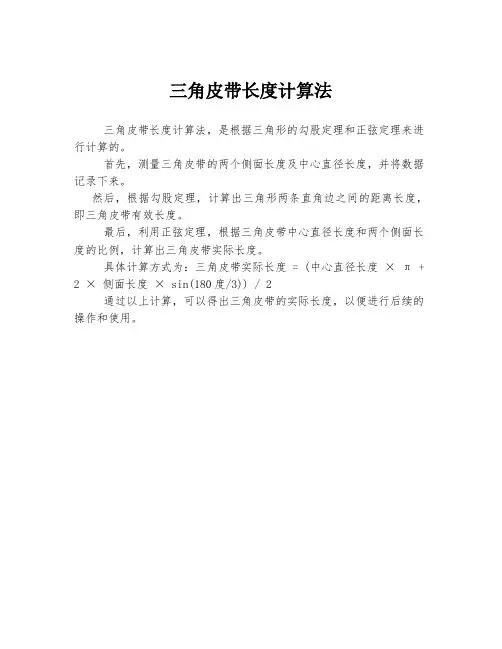

三角皮带长度计算法
三角皮带长度计算法，是根据三角形的勾股定理和正弦定理来进行计算的。

首先，测量三角皮带的两个侧面长度及中心直径长度，并将数据记录下来。

然后，根据勾股定理，计算出三角形两条直角边之间的距离长度，即三角皮带有效长度。

最后，利用正弦定理，根据三角皮带中心直径长度和两个侧面长度的比例，计算出三角皮带实际长度。

具体计算方式为：三角皮带实际长度 = (中心直径长度× π + 2 × 侧面长度× sin(180度/3)) / 2
通过以上计算，可以得出三角皮带的实际长度，以便进行后续的操作和使用。

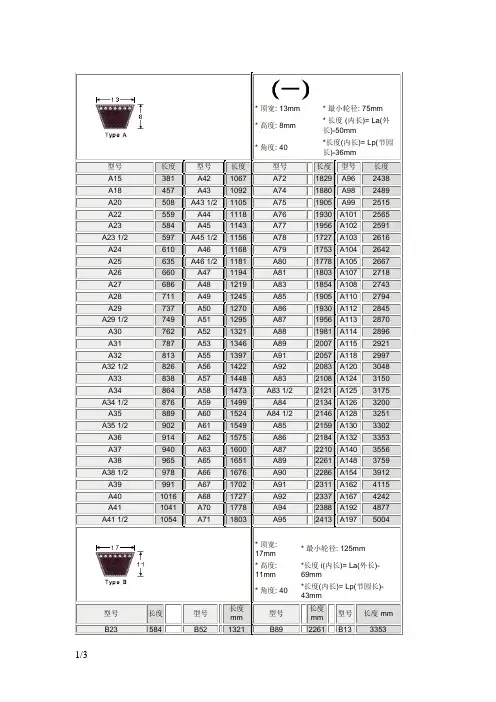

工业皮带（三角带）标准标准三角带 A,B,C,D,E,M,K。

窄三角带 SPZ,SPA,SPB,SPC * 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒A47 1194 A91 2311 A135 3429 A179A48 1219 A92 2337 A136 3454 A180A49 1245 A93 2362 A137 3480 A181A50 1270 A94 2388 A138 3505 A182A51 1295 A95 2413 A139 3531 A183A52 1321 A96 2438 A140 3556 A184A53 1346 A97 2464 A141 3581 A185A54 1372 A98 2489 A142 3607 A186A55 1397 A99 2515 A143 3632 A187A56 1422 A100 2540 A144 3658 A188A57 1448 A101 2565 A145 3683 A189A58 1473 A102 2591 A146 3708 A190* 顶宽: 16.5mm * 最小轮径: 125mm* 高度: 11mm * Li(长)= La(外长)* 角度: 40°* Li(长)= Lp(节园长B44 1118 B89 2261 B134 3404 B179B45 1143 B90 2286 B135 3429 B180B46 1168 B91 2311 B136 3454 B181B47 1194 B92 2337 B137 3480 B182B48 1219 B93 2362 B138 3505 B183B49 1245 B94 2388 B139 3531 B184B50 1270 B95 2413 B140 3556 B185B51 1295 B96 2438 B141 3581 B186B52 1321 B97 2464 B142 3607 B187B53 1346 B98 2489 B143 3632 B188B54 1372 B99 2515 B144 3658 B189B55 1397 B100 2540 B145 3683 B190B56 1422 B101 2565 B146 3708 B191B57 1448 B102 2591 B147 3734 B192B58 1473 B103 2616 B148 3759 B193B59 1499 B104 2642 B149 3785 B194B60 1524 B105 2667 B150 3810 B195B61 1549 B106 2692 B151 3835 B196B62 1575 B107 2718 B152 3861 B197B63 1600 B108 2743 B153 3886 B198B64 1626 B109 2769 B154 3912 B199B200* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(长)= La(外长)-8* 角度: 40°* Li(长)= Lp(节园长)C109 2769 C177 4496 C245 6223 C313C110 2794 C178 4521 C246 6248 C314C111 2819 C179 4547 C247 6274 C315C112 2845 C180 4572 C248 6299 C316C113 2870 C181 4597 C249 6325 C317C114 2896 C182 4623 C250 6350 C318C115 2921 C183 4648 C251 6375 C319C116 2946 C184 4674 C252 6401 C320C117 2972 C185 4699 C253 6426* 顶宽: 31.5mm * 最小轮径: 355mm* 高度: 19mm * Li(长)= La(外长)* 角度: 40°* Li(长)= Lp(节园长* 顶宽: 38mm * 最小轮径* 高度: 25.5mm * Li(长* 角度: 40°* Li(长E157 3988 E227 5766 E297 7544 E367E158 4013 E228 5791 E298 7569 E368E159 4039 E229 5817 E299 7595 E369E160 4064 E230 5842 E300 7620 E370E161 4089 E231 5867 E301 7645 E371E162 4115 E232 5893 E302 7671 E372E163 4140 E233 5918 E303 7696 E373E164 4166 E234 5944 E304 7722 E374E165 4191 E235 5969 E305 7747 E375E166 4216 E236 5994 E306 7772 E376E167 4242 E237 6020 E307 7798 E377E168 4267 E238 6045 E308 7823 E378E169 4293 E239 6071 E309 7849 E379E170 4318 E240 6096 E310 7874 E380E171 4343 E241 6121 E311 7899 E381E172 4369 E242 6147 E312 7925 E382E173 4394 E243 6172 E313 7950 E383E174 4420 E244 6198 E314 7976 E384E175 4445 E245 6223 E315 8001 E385E176 4470 E246 6248 E316 8026, E386E177 4496 E247 6274 E317 8052 E387E178 4521 E248 6299 E318 8077 E388E179 4547 E249 6325 E319 8103 E389E180 4572 E250 6350 E320 8128 E390E181 4597 E251 6375 E321 8153 E391E182 4623 E252 6401 E322 8179 E392E183 4648 E253 6426 E323 8204 E393E184 4674 E254 6452 E324 8230 E394E185 4699 E255 6477 E325 8255 E395E186 4724 E256 6502 E326 8280 E396E187 4750 E257 6528 E327 8306 E397E188 4775 E258 6553 E328 8331 E398E189 4801 E259 6579 E329 8357 E399E400* 顶宽: 10mm * 最小轮径: 125mm* 高度: 5.5mm * Li(长)= La(外长)-* 角度: 40°* Li(长)= Lp(节园长M14 356 M33 838 M52 1321 M71M15 381 M34 864 M53 1346 M72M16 406 M35 889 M54 1372 M73M17 432 M36 914 M55 1397 M74M18 457 M37 940 M56 1422 M75M19 483 M38 965 M57 1448 M76M20 508 M39 991 M58 1473 M77M21 533 M40 1016 M59 1499 M78M22 559 M41 1041 M60 1524 M79M23 584 M42 1067 M61 1549 M80M24 610 M43 1092 M62 1575 M81M25 635 M44 1118 M63 1600 M82M26 660 M45 1143 M64 1626 M83M27 686 M46 1168 M65 1651 M84M28 711 M47 1194 M66 1676 M85M29 737 M48 1219 M67 1702* 顶宽: 8mm * 最小轮径: 120mm* 高度: 6mm * Li(长)= La(外长)-8* 角度: 40°* Li(长)= Lp(节园长)窄三角带 SPZ,SPA,SPB,SPC* 防油, 抗静电* 工作温度：-18℃ 至+70℃* 最大线性速度：42米/ 秒* 顶宽: 10mm * 高度: 8mm * 角度: 40°* 最小轮径: 67* Lp(节圆长)=* Lp(节圆长)=型号 有效周长 mm型号 有效周长 mm型号 有效周长 mm型号 SPZ512 512 SPZ987 987 SPZ1250 1250 SPZ1800 SPZ562 562 SPZ994 994 SPZ1270 1270 SPZ1837 SPZ600 600 SPZ1000 1000 SPZ1287 1287 SPZ1862 SPZ612 612 SPZ1012 1012 SPZ1300 1300 SPZ1887 SPZ630 630 SPZ1024 1024 SPZ1320 1320 SPZ1900 SPZ670 670 SPZ1030 1030 SPZ1337 1337 SPZ2000 SPZ700 700 SPZ1037 1037 SPZ1347 1347 SPZ2037 SPZ737 737 SPZ1050 1050 SPZ1350 1350SPZ2087 SPZ762 762 SPZ1060 1060 SPZ1358 1358 SPZ2120 SPZ800 800 SPZ1077 1077 SPZ1387 1387 SPZ2137 SPZ812 812 SPZ1080 1080 SPZ1400 1400 SPZ2187 SPZ825 825 SPZ1087 1087 SPZ1420 1420 SPZ2240 SPZ837 837 SPZ1112 1112 SPZ1437 1437 SPZ2360 SPZ850 850 SPZ1120 1120 SPZ1450 1450 SPZ2410 SPZ875 875 SPZ1137 1137 SPZ1475 1475 SPZ2500 SPZ890 890 SPZ1150 1150 SPZ1500 1500 SPZ2587 SPZ900 900 SPZ1162 1162 SPZ1520 1520 SPZ2650 SPZ912 912 SPZ1180 1180 SPZ1560 1560 SPZ2800 SPZ925 925 SPZ1187 1187 SPZ1600 1600 SPZ3000 SPZ940 940 SPZ1200 1200 SPZ1612 1612 SPZ3150 SPZ950 950 SPZ1202 1202 SPZ1662 1662 SPZ3350 SPZ962 962SPZ12371237SPZ17001700SPZ3550SPA850 850 SPA1282 1282 SPA1832 1832 SPA2532 SPA875 875 SPA1307 1307 SPA1857 1857 SPA2582 SPA882 882 SPA1320 1320 SPA1882 1882 SPA2650 SPA900 900 SPA1346 1346 SPA1900 1900 SPA2680 SPA907 907 SPA1357 1357 SPA1907 1907 SPA2682 SPA932 932 SPA1367 1367 SPA1932 1932 SPA2732 SPA950 950 SPA1382 1382 SPA1957 1957 SPA2780 SPA957 957 SPA1400 1400 SPA1982 1982 SPA2800 SPA975 975 SPA1418 1418 SPA1987 1987 SPA2900 SPA982 982 SPA1432 1432 SPA2000 2000 SPA2950 SPA1000 1000 SPA1450 1450 SPA2032 2032 SPA3000 SPA1032 1032 SPA1482 1482 SPA2057 2057 SPA3080 SPA1060 1060 SPA1500 1500 SPA2082 2082 SPA3150 SPA1082 1082 SPA1532 1532 SPA2120 2120 SPA3180 SPA1107 1107 SPA1557 1557 SPA2132 2132SPA3250 SPA1120 1120 SPA1582 1582 SPA2182 2182 SPA3280 SPA1132 1132 SPA1600 1600 SPA2207 2207 SPA3550 SPA1150 1150 SPA1625 1625 SPA2240 2240 SPA4000SPA1157 1157SPA16321632SPA228222821SPB1580 1580 SPB2180 2180 SPB2900 2900 SPB5600 SPB1590 1590 SPB2185 2185 SPB2950 2950 SPB6000 SPB1600 1600 SPB2230 2230 SPB3000 3000 SPB6300 SPB1630 1630 SPB2240 2240 SPB3057 3057 1 SPB1650 1650 SPB2280 2280 SPB3080 3080 1 SPB1680 1680 SPB2300 2300 SPB3150 3150 1 SPB1690 1690 SPB2360 2360 SPB3200 3200 1 SPB1700 1700 SPB2380 2380 SPB3250 3250 1.zxbelt./ProductList_69.html。

（一）* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * 长度 (内长)= La(外长)-50mm* 角度: 40°*长度(内长)= Lp(节园长)-36mm型号长度型号长度型号长度型号长度A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004* 顶宽:17mm* 最小轮径: 125mm* 高度: 11mm *长度i(内长)= La(外长)-69mm* 角度: 40°*长度(内长)= Lp(节园长)-43mm型号长度型号长度mm型号长度mm型号长度 mmB23 584 B52 1321 B89 2261 B1333530 5* 顶宽:22mm* 最小轮径: 120mm* 高度:14mm*长度(内长)= La(外长)-88mm* 角度: 40°*长度(内长)= Lp(节园长)-56mm型号长度mm 型号长度 mm 型号长度imm型号长度mmC38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽:32mm* 最小轮径: 355mm* 高度: 19mm *长度(内长)= La(外长)-119mm* 角度: 40°*长度(内长)= Lp(节园长)-79mm型号长度mm 型号长度mm型号长度mm型号长度mmD112 2845 D1453683 D2205588D2987569D120 3048 D1523861 D2305842D307620D122 3099 D1584013 D2486299D3037696D126 3200 D1734394 D250635D3147976D134 3404 D1744420 D2646706D3428687D136 3454 D184572 D2656731D3559017D138 3505 D1834648 D2706858D3589093D141 3581 D205080 D2807112D369144皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm171140ºLi Li+69mm C221440ºLi Li+88mm322040ºLi Li+119mm 详细尺寸10840ºLp (节圆长)Lp+13mm131040ºLp Lp+18mm171340ºLp Lp+20mm221840ºLp Lp+30mm 详细尺寸9.7840ºLa (外周长)161440ºLa252340ºLa详细尺寸。

怎样计算三角皮带的长度，计算公式是什么？设大滚轮的半径为r1小滚轮的半径r22个滚轮中心距离d则总长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度，即r1*2arccos((r1-r2)/d)+r2*(2PI-2arccos((r1-r2)/d))+2*(d**2-(r1-r2)**2)**0.5这里PI 是圆周率arccos 是反余弦函数怎样计算三角皮带的长度（大轮直径220小轮直径140中心距485）2倍的中心距2a ，加上两个带轮的一半周长之和π（d1+d2）/2，再加上两个带轮直径的差值的平方（d2-d1）^2的结果除以四倍的中心距4a 的结果，带长就是这三部分的和。

怎样计算两轮间三角皮带的长度，计算公式是什么？如果用计算器来算比较麻烦，如果你会cad ，作图法很简单，其实用excel 更方便，如果你需要，我可以将excel 的计算送给你。

计算公式：带长：L=2*SQRT(a*a-(D-d)*(D-d)/4)+π*D -(D-d)/2*ACOS(0.5*(D-d)/a)L--带长（节线长，购买时要查表换算成内周长）a--中心距D--大带轮节园直径d--小带轮节园直径SQRT--开平方ACOS--反余玄用计算器时要将格式调整到弧度格式，否则用如下公式L=2*SQRT(a*a-(D-d)*(D-d)/4)+π*D -(D-d)/2*ACOS(28.65*(D-d)/a)怎样计算三角皮带的长度理论长度 =(半径1+半径2)*3,14 +(圆中心距 *2)怎样计算三角皮带的长度 ？ L=2l+2π(D+d)+ lD d 4)(2 L ——计算长度l ——中心距D ——大轮直径d ——小轮直径计算尺寸不等于三角带的上标尺寸，计算尺寸要圆整到上标尺寸。

三角皮带的型号和长度的计算公式三角皮带是一种常用的传动元件，广泛应用于各种机械设备中。

正确选择三角皮带的型号和长度对于传动效率和使用寿命至关重要。

本文将介绍三角皮带的型号和长度计算公式。

一、三角皮带的型号选择1.功率传递需求：根据传动的功率需求，选择合适的三角皮带型号。

通常根据机器的工作环境和使用条件选择。

2.传动方式：根据传动方式的不同，可以选择不同类型的三角皮带。

例如，V型三角皮带适用于单级密封传动，广泛应用于各种机械设备中。

带凸缘的三角皮带适用于需要更高的侧向稳定性和传递更大扭矩的场合。

3.运行速度：根据机器的运行速度选择适当的三角皮带型号。

高速运行的机器通常需要选择高速型号的三角皮带。

4.尺寸和限制：根据机器的结构尺寸和空间限制，选择适当的三角皮带型号。

以上是选择三角皮带型号的一些主要考虑因素，选择一个合适的型号可以保证传动的效率和稳定性。

二、三角皮带的长度计算公式在选择合适的三角皮带长度时，需要考虑到以下几个因素：1.传动比：根据传动比计算出两个轮盘之间的中心距离。

2.带轮的尺寸：根据带轮的直径和轮槽的形状，计算出三角皮带的长度。

三、计算公式以下是计算三角皮带长度的常用公式：1.标准型三角皮带的长度计算公式：L=π*(D1+D2)/2+2*C*(N-1)+(N-1)*L0其中：L为三角皮带的长度，D1和D2分别为两个带轮的直径，C为两个带轮中心之间的距离，N为需要覆盖的轮槽数量，L0为每个轮槽的长度。

2.凸缘型三角皮带的长度计算公式：L=π*(D1+D2)/2+2*C+(N-1)*S其中：L为三角皮带的长度，D1和D2分别为两个带轮的直径，C为两个带轮中心之间的距离，N为需要覆盖的凸缘数量，S为每个凸缘的长度。

需要注意的是，以上公式只是一种简化计算形式，实际应用中可能需要根据具体情况进行调整。

综上所述，正确选择三角皮带的型号和长度是保证传动效率和使用寿命的关键。

根据功率传递需求、传动方式、运行速度、尺寸和限制等因素选择合适的型号，并根据带轮尺寸和传动比计算出合适的长度。

三角皮带的型号规格和长度的计算公式三角皮带是一种广泛应用于机械传动系统中的传动元件，通过三面带面的摩擦力来传递动力和扭矩。

其型号规格和长度的计算公式根据具体的应用需求和设计参数略有不同。

下面以常见的V型三角皮带为例，介绍其型号规格和长度的计算方法。

1.首先需要确定传动的功率和转速等参数。

2.根据功率和转速可以求得传动带的标称转矩。

3.根据传动带的标称转矩可以选择合适的带轮。

4.选定带轮后，根据其规格参数可以计算出带轮的基本直径。

5.根据基本直径可以选择合适的三角带型号规格。

常见的三角带型号规格有：Y、Z、A、B、C、D、E等。

6.同时需要根据传动方式选择带轮的数量和带轮的直径比。

7.根据选择的带轮数量和直径比，可以计算出三角带的几何参数，如裸带长度、有效带长等。

以上就是根据传动功率、转速和带轮规格等参数来计算三角皮带型号规格的基本公式。

1.首先需要确定带轮的转动半径。

2.根据带轮的转动半径可以计算出三角带的直线长度。

直线长度等于带轮的轮缘长度加上两端的跳动量。

3.跳动量的计算需考虑以下几个因素：-跳动量一般取皮带宽度的1/100~2/100。

-在中心距变化不大的情况下，跳动量不变。

-在中心距增加时，跳动量增加；在中心距减小时，跳动量减小。

通过以上计算公式，可以得到三角带的长度。

三、注意事项1.以上公式仅适用于常见的V型三角皮带。

对于其他类型的三角皮带，如平面三角皮带和楔形三角皮带等，其计算方法可能会有所不同。

2.在实际应用中，需要根据具体的传动需求和设计参数进行计算，并且根据实际情况进行调整和修正。

3.值得注意的是，三角皮带的型号规格和长度的计算过程比较复杂，需要使用专业的计算软件或者参考相关的手册和规范来进行计算。

综上所述，三角皮带的型号规格和长度的计算公式是根据传动功率、转速、带轮规格和中心距等参数来确定的。

在实际应用中，需要根据具体的传动需求和设计参数进行计算，并且根据实际情况进行调整和修正。

三角带计算公式三角带是一种常见的传动带，在机械传动中发挥着重要作用。

要准确选择和使用三角带，就需要了解三角带的计算公式。

咱们先来说说三角带的长度计算。

这长度可不能瞎猜，得有准儿。

三角带的长度计算公式是：L = 2C + 1.57(D + d) + (D - d)² / 4C 。

这里面的字母都有特定的意思，C 代表两轮之间的中心距，D 代表大带轮的直径，d 代表小带轮的直径。

举个例子啊，就说我之前在一个小工厂里帮忙维修设备的时候。

那台机器的大带轮直径是 30 厘米，小带轮直径 20 厘米，两轮中心距是50 厘米。

按照公式算下来，这三角带的长度就应该是：先算括号里的，30 - 20 等于 10，10 的平方是 100。

然后 2 乘以 50 等于 100，1.57 乘以（30 + 20）等于 117.5，100 除以 4 乘以 50 等于 50 。

最后把这些数加起来，100 + 117.5 + 50 ，算出来约等于 267.5 厘米。

接下来再讲讲三角带的传动功率计算。

功率的计算公式是：P = (T× n) / 9550 。

T 是有效圆周力，n 是带轮的转速。

比如说有一台机器，带轮转速是 1500 转每分钟，有效圆周力是 500 牛，那这台机器通过三角带传动的功率就是：500 乘以 1500 除以 9550 ，大约 78.5 千瓦。

在实际应用中，还得考虑三角带的型号、材质以及工作环境等因素。

有一次我遇到一个情况，按照计算选好的三角带，用了没多久就出问题了。

后来仔细一查，原来是工作环境温度太高，超过了三角带能承受的范围。

再说说三角带的线速度计算，公式是：v = πDn / 60×1000 。

这其中，v 代表线速度，D 是带轮直径，n 是转速。

假设一个带轮直径 200 毫米，转速 1000 转每分钟，那线速度就是：3.14 乘以 200 乘以 1000 除以60×1000 ，约等于 10.47 米每秒。

三角皮带的型号规格和长度的计算公式三角皮带是一种常用的传动带，广泛应用于机械传动和输送系统中。

它的型号规格和长度计算是根据具体的传动需求来确定的。

下面介绍一下三角皮带的型号规格和长度的计算公式。

H=P/(α*T)其中，H表示带厚度，P表示传动功率，α表示带角度，T表示工作时间。

带角度的计算公式：α = tan-1(V / U)其中，α表示带角度，V表示带速，U表示节距。

工作时间表示三角带在满负荷运行时所需要的时间，根据具体的工况情况来确定。

带长的计算公式：L=2A+(πB-2A)/2其中，L表示带长，A表示上部长，B表示下部长。

上部长的计算公式：A=(C+D)/2其中，C表示中心距离，D表示跳变量。

下部长的计算公式：B=(C-D)/2上述计算公式可以根据具体的传动需求进行调整和修正，以满足实际应用中的工程要求。

二、三角皮带长度的计算方法1.单节距传动系统中的三角皮带长度计算：L=（π/2）*(2C+D)=1.57*(2C+D)2.多节距传动系统中的三角皮带长度计算：L=k*(2C+D)其中，k表示节距的个数，C表示传动轴中心距，D表示跳变量。

三、其他需要考虑的因素除了上述的计算公式，确定三角皮带的型号规格和长度时还需要考虑以下几个因素：1.载荷特性：根据传动功率和工作环境来确定带厚度，确保三角皮带能够承受所需的载荷。

2.工作速度：根据传动速度来计算带长，确保三角皮带在工作时不会发生滑动和跳跃等现象。

3.传动比：根据传动比来确定节距和传动轴中心距，确保传动效率和准确性。

4.安全因素：在计算过程中，需要考虑一定的安全因素，以保证三角皮带在工作过程中的可靠性和寿命。

三角皮带长度的计算公式三角皮带长度的计算公式正常三角皮带的计算长度精度要求不高，大多数三角带传动都有空间留给皮带调整。

当有现成的三角轮的时候就拿跟线直接套在两个三角轮上面就知道长度了。

三角皮带的长度计算原理是三角带长度为与大轮相贴的部分 + 与小轮相贴的部分。

三角皮带长度的计算公式正常三角皮带的计算长度精度要求不高，大多数三角带传动都有空间留给皮带调整。

当有现成的三角轮的时候就拿跟线直接套在两个三角轮上面就知道长度了。

三角皮带的长度计算原理是三角带长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度。

现场工人有的就用2倍的中心距加上两个带轮的一半周长之和来粗略的估算三角皮带的长度。

精确一点的计算公式有：（1）L=π(R+r)+2a+(R-r)2/a （2）L=π(R+r)+2a+(R-r)2/4a理论长度L=(R+r)x3.14 +(2a)其中L为皮带长度，R与r分别为两皮带轮半径,a为两皮带轮中心距离；计算出来的尺寸不是三角带上标的尺寸。

三角带上标的尺寸是三角带基准长度尺寸。

你要选用接近计算长度数值的基准长度尺寸。

皮带型号：三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。

三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。

皮带规格及长度计算理论长度 =(半径1+半径2)*3,14 +(圆中心距 *2)怎样计算三角皮带的长度（大轮直径350小轮直径180中心距420）计算长度 L=2×A＋[π×（D1＋D2）÷2]＋[（D2－D1）×（D2－D1）÷（4×A）]A=420D1=180D2=350L=1689.7皮带的规格：一、O带/M带: 皮带面宽度为9.5mm～10mm，皮带厚度为8 mm，长度20英寸～70英寸长，即500 mm～1775 mm长，其余长度很少用到。

皮带分为带齿和不带齿两种。

二、A带皮带面宽度为12.5～13mm，皮带厚度为9mm，长度为23英寸～100英寸长，即580 mm～2300mm长，其余长度很少用到。

皮带分为带齿和不带齿两种。

三、B带皮带面宽度为15mm～17mm，皮带厚度为11 mm，长度24英寸～99英寸长，即600 mm～2540 mm长，其余长度很少用到。

皮带带齿。

四、C带皮带面宽度为20mm～22mm，皮带厚度为13 mm，长度28英寸～98英寸长，即725 mm～2500 mm长，其余长度很少用到。

皮带带齿。

五、其它特殊工程汽车带为25mm～38mm宽，皮带长度、厚度，均可按皮带样板订做。

注：皮带表面有“recmf”字母为带齿切边三角带，remf为无齿切边三角带三角带长度计算 1（inch）英寸=25.4mm 一、O带/M带：外周长la=内周长（ li）＋50 mm ，或外周长=节线长（lw/le）＋8 mm。

二、A带：外周长la=内周长li＋56 mm，或外周长=节线长（lw/ le）＋10 mm。

三、B带：外周长la=内周长li﹢70 mm，或外周长=节线长（lw /le）﹢13 mm。

四、C带：外周长la=内周长 li﹢81 mm，或外周长=节线长（lw / le）﹢16 mm。

注：la-表示v带外周长 le （lw）-表示v带拉力线长度 li表示v带内周长多楔带（pk）型（multi-rib）肋距为3.56mm- belt长度mm：一：汽车用pk带：肋距为3.56 mm ，厚度为5.5mm ：二: 肋距为第一个肋中间到第二个肋中间的直线距离。
