(完整word版)皮带输送机的设计计算分解

一条平皮带输送机，皮带两侧辊子，中间搭在托板上运行，输送工件4KG，满载20件，皮带宽0.7米，输送速度16m/min，请问电机功率如何计算得出呀?方法如下：1、先计算传动带的拉力=总载重量*滚动摩擦系数2、拉力*驱动轮的半径=驱动扭矩3、根据传送速度，计算驱动轮的转速=传送速度/驱动轮的周长4、电机的功率（千瓦）=扭矩（牛米）*驱动轮转速(转/分）/95505、计算结果*安全系数*减速机构的效率，选取相应的电动机。

追问【一】公式1. p=(kLv+kLQ+_0.00273QH)K KW其中第一个K为空载运行功率系数，第二个K为水平满载系数，第三个K为附加功率系数。

L为输送机的水平投影长度。

Q为输送能力T/H.向上输送取加号向下取负号。

2. P=[C*f*L*（3.6Gm*V+Qt）+Q t*H]/367公式中P-电动滚筒轴功率（KW）f-托辊的阻力系数，f=0.025-0.03C-输送带、轴承等处的阻力系数，数值可从表1中查到；L-电动滚筒与改向滚筒中心的水平投影（m）Gm-输送带、托辊、改向滚筒等旋转零件的重量，数值可从表2中查到；V-带速（m/s）；Qt-输送量（t/h），Qt=IV*输送物料的密度，有关数值可从表3中查到；IV-输送能力，数值可从表4中查到；H-输送高度（m）；B-带宽（mm）【二】皮带输送机如何选择适合的电机功率电机功率，应根据所需要的功率来选择，尽量使电机在额定负载下运行。

1、如果皮带输送机电机功率选得过小，就会出现“小马拉大车”现象，造成电机长期过载。

2、如果皮带输送机电机功率选得过大。

就会出现“大马拉小车”现象，其输出机械功率不能得到充分利用，造成电能浪费。

3、一般情况下是根据皮带带宽、输送距离、倾斜角度、输送量、以及物料的特性、湿度来综合计算的。

如果不知道皮带输送机该如何选择电机功率，可拨打机械服务热线。

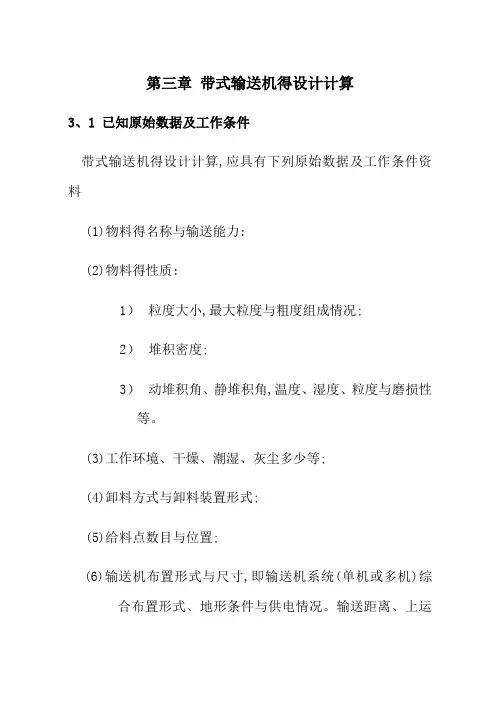

第三章带式输送机得设计计算3、1 已知原始数据及工作条件带式输送机得设计计算,应具有下列原始数据及工作条件资料(1)物料得名称与输送能力:(2)物料得性质:1）粒度大小,最大粒度与粗度组成情况;2）堆积密度;3）动堆积角、静堆积角,温度、湿度、粒度与磨损性等。

(3)工作环境、干燥、潮湿、灰尘多少等;(4)卸料方式与卸料装置形式;(5)给料点数目与位置;(6)输送机布置形式与尺寸,即输送机系统(单机或多机)综合布置形式、地形条件与供电情况。

输送距离、上运或下运、提升高度、最大倾角等;(7)装置布置形式,就是否需要设置制动器。

原始参数与工作条件如下:1)输送物料:煤2)物料特性: 1)块度:0～300mm2)散装密度:0、90t/3)在输送带上堆积角:ρ=20°4)物料温度:<50℃3)工作环境:井下4)输送系统及相关尺寸: (1)运距:300m(2)倾斜角:β=0°(3)最大运量:350t/h初步确定输送机布置形式,如图3-1所示:图3-1 传动系统图3、2 计算步骤3、2、1 带宽得确定:按给定得工作条件,取原煤得堆积角为20°。

原煤得堆积密度按900 kg/。

输送机得工作倾角β=0°。

带式输送机得最大运输能力计算公式为(3、2-1)式中:——输送量(;——带速(;——物料堆积密度();在运行得输送带上物料得最大堆积面积,K----输送机得倾斜系数带速与带宽、输送能力、物料性质、块度与输送机得线路倾角有。

当输送机向上运输时,倾角大,带速应低;下运时,带速更应低;水平运输时,可选择高带速、带速得确定还应考虑输送机卸料装置类型,当采用犁式卸料车时,带速不宜超过3、15m/s。

表3-1倾斜系数k选用表输送机得工作倾角=0°查DTⅡ带式输送机选用手册(表3-1)k可取1、00按给顶得工作条件,取原煤得堆积角为20°;原煤得堆积密度为900kg/;考虑山上得工作条件取带速为1、6m/s;将参数值代入上式,即可得知截面积S:S图3-2 槽形托辊得带上物料堆积截面表3-2槽形托辊物料断面面积A槽角(λ) 带宽B=500mm 带宽 B=650mm 带宽 B=800mm 带宽B=1000mm 动堆积角ρ20°动堆积角ρ30°动堆积角ρ20°动堆积角ρ30°动堆积角ρ20°动堆积角ρ30°动堆积角ρ20°动堆积角ρ30°30°0、0222 0、0266 0、0406 0、0484 0、0638 0、0763 0、1040 0、1240 35°0、0236 0、0278 0、0433 0、0507 0、0678 0、0798 0、1110 0、1290 40°0、0247 0、0287 0、0453 0、0523 0、0710 0、0822 0、1160 0、1340 45°0、0256 0、0293 0、0469 0、0534 0、0736 0、0840 0、1200 0、1360 查表3-2, 输送机得承载托辊槽角35°,物料得堆积角为20°时,带宽为800 mm得输送带上允许物料堆积得横断面积为0、0678,此值大于计算所需要得堆积横断面积,因此选用宽度为800mm得输送带能满足要求。

胶带机初步设计计算已知：运量Q=800t/h ，斜长L1=338m ，倾角β1=14°，斜长L2=930m ，倾角β2=0°带宽B=1000mm ，带速V=3.15m/s胶带缠绕示意图一、基本参数选输送机胶带St1250 每米带重q 0=28×1=28kg/m原上托辊直径φ133 4G305 旋转质量6.3kg/个原下托辊直径φ133 4G305 旋转质量16.09kg/个承载分支三托辊组旋转质量G t 2=3×6.3kg ，L t 2=1.5 m回承支平托辊旋转质量G tk =1×16.09kg ，L tk =3m按式（8），承载、回程托辊组转动部分旋转质量：q t= GL t2+G tK/L tK=3×6.3/1.5＋16.09/3=18 kg/mt2/按式（9）q=Q/3.6v=800/（3.6×3.15）=70.55kg/m二、传动滚筒圆周力计算查表4、表5：f=0.035 C N =1.08按式(24) F=C N fLg[q t＋(2q0＋q)cosβ]＋qgH= 1.08×0.035×9.81×{930×[18＋(2×28＋70.55) ×cos0.23°] ＋338×[18＋(2×28＋70.55) ×cos14°]}＋70.55×(81.027-3.72)*9.81=67.5+53.5=121KN三、轴功率计算按式（25）P=FV=121×3.15=381 KW四、电机功率确定按式（26）P d=K d P/ηξξd=1.2×381/0.85=538 KW可选两台280kw电机。

五、输送带张力计算最小张力确定按双滚筒双传动，功率配比1：1（1）按传动条件：传动滚筒均采用铸胶滚筒并使FⅠ=FⅡ=F/2=124/2=62kN根据表6 μ=0.3取k a=1.2按式(28):S Lmin≥CF max则:a对于传动滚筒Ⅱ:取φⅡ=200°由表7 cⅡ=0.541S3min≥CⅡFⅡmax=0.541×(1.2×62)=40.3KNb对于传动滚筒Ⅰ:取φⅠ=200°由表7 cⅠ=0.541S2min≥CⅠFⅠmax=0.541×(1.2×62)=40.3KN亦即S3min≥S2min－FⅠ=40.3－62=－21.7KN所以按传动条件应满足S3min≥40.3 KN(2)按垂度条件：a、对承载分支按公式（29）S5min≥（100/8）（q＋q0）gLtz cosβ=（100/8）（70.55＋28）×9.81×1.5×cos0°=18.127 KNb、对回空分支按公式（30）S4min≥（100/8 ）q0gLtk cosβ=（100/8）×28×9.81×3×cos0°=10.300KN所以按垂度条件满足S4min=S5min= 18.127KN根据式(31):回空分支区段上各项阻力和F3=F H3＋F st3(F N3、F S3可忽略不计) 按式（32）（33）F H3=fLg（q t＋q0）cosβ=0.035×9.81×[338×(16.09/3＋28)×cos14°]=3.8 KNF St3=q0gH=70.55×9.81×81.027= 56KN所以F3=3.8+56=59.8KNS3min= S1－F=59.8－121=26KN＜40.3KN比较上述计算结果:最小张力应有打滑条件定,故取S3=40.3KN六、输送带张力计算根据逐点计算法S3=40.3KNS4= S5=40.3-7.85=32.5KNS max=S1= S3＋F=40.3＋124=164.3 KN上变坡点力SS=164.3-56-4.6=103.7 KNF S=fLg（q t＋q0）cosβ=0.035×9.81×338×(3*6.3/1.5＋28)×cos14°=4.6 KNF St3=qgH=70.55×9.81×81.027= 56KN。

带式输送机计算书（标准版）带式输送机设计计算No:项目：1、已知原始数据及工作条件(1)带式输送机布置形式及尺寸见附图，输送机投影长L=63.2m, 提升高度H=8.255m,输送角度a=7.50度,输送物料：混合料粒度0～30mm,物料容重γ=0.9t/m3, 动堆积角ρ=20度,输送量：Q=100t/h(2)工作环境：干燥有尘的通廊内(3)尾部给料，头部卸料，导料槽长度Ld= 4.5m,(4)设有弹簧清扫器和空段清扫器。

(5)输送带参数：皮带层数：Z=4扯断强度：1002、计算步骤每层质量： 1.22kg/m2(1)输送带宽度计算皮带型号：EP-100B=SQRT(Q/（k*γ*v*c*ξ））上胶厚质量 5.1kg/m2已知：Q=100t/h下胶厚质量 1.7kg/m2端面系数k=360物料容重γ=0.90t/m3皮带速度v= 1.25m/s倾角系数c=0.91速度系数ξ= 1.00将以上各数值代入计算式，得：B=0.521m根据计算和设计经验，选取B=800mm的普通胶带，满足块度要求。

(2)张力的逐点计算设带式输送机各点张力如图所示，则各点张力关系如下：S2=S1+W11弹簧清扫器阻力w1S3=k1*S22S4=S3+W23空载段运行阻力w2S5=k2*S44S6=k3*S55S7=k4*S66S8=S7+W3+W47空载段运行阻力w3空载段清扫器阻力w4S9=k5*S88S10=k6*S99S n=S10+W5+W6+W710导料槽阻力w5物料加速度阻力w6 承载段运行阻力w7弹簧清扫器阻力W1：W1=1000B=800N带入⑴ 得：S2=S1+W1=S1 +800查表，改向滚筒阻力系数k1= 1.02带入⑵ 得：S3=k1*S2= 1.02S1 +816空载段运行阻力W2：W2=（q0+q＂）*L*w＂-q0H工作条件（平行托辊阻力系数w"）清洁，干燥0.018少量尘埃，正常湿度0.025大量尘埃，湿度大0.035查表：有Z=4～6,取Z= 4.00层EP-100上下胶层厚 4.5+1.5mm，得qm=9.34kg/mq0=q m*g=92N/m查表，得G＂=11.0kg下托辊间距l0= 3.0m因此，得：q＂=G＂*g/l0=36N/m查表，得w＂=0.035L1=41.837m, H1=5.842m头轮至垂直拉紧中心带入上式得：（适用于向上输送）螺旋及车式输入投影W2=-348N带入⑶ 得：S4=S3+W2= 1.02S1 +468查表，改向滚筒阻力系数k2= 1.03螺旋及车式选1.0垂直拉紧选1.03带入⑷ 得：S5=k2*S4= 1.05S1 +482查表，改向滚筒阻力系数k3= 1.04螺旋及车式选1.0垂直拉紧选1.04带入（5）得：S6=k3*S5= 1.09S1 +501查表，改向滚筒阻力系数k4= 1.03螺旋及车式选1.0垂直拉紧选1.03带入（6）得：S7=k4*S6= 1.13S1 +516空载段运行阻力W3：W3=（q0+q＂）*L*w＂-q0H已知 q0=92N/m，q＂=36N/m查表，得w＂=0.035L=21.363m, H=2.413m拉紧中心至尾轮的投W3=-126N空段清扫器阻力W4：W4=200B=160N带入（7）得：S8=S7+W3+W4= 1.13S1 +550查表，改向滚筒阻力系数k5= 1.02带入（8）得：S9=k5*S8= 1.15S1 +561查表，改向滚筒阻力系数k6= 1.04带入（9）得：S10=k6*S9= 1.19S1 +584导料槽阻力W5:已知导料槽长度l= 4.5mW5=（16*B*B*γ+70）*l=356N物料加速度阻力W6：W6=q*v*v/（2*g）因为：q=Q*g/（3.6*v)=218N/m所以： W6=17N承载段运行阻力W7：W7=（q+q0+q＇）*L*w＇+(q0+q)*Hq0=q m*g=92N/m查表，得G＇=11kg上托辊间距l0＇= 1.2m 因此，得：q＇=G＇*g/l0＇=90N/m工作条件（槽形托辊阻力系数w'）清洁，干燥0.02少量尘埃，正常湿度0.03大量尘埃，湿度大0.04查表，得w＇=0.04L2=63.200H2=8.255带入上式得：W7=3563N带入（10）得：S n=S10+W5+W6+W7= 1.19S1 +4521根据式：S n=S1*eμα采用胶面滚筒α=200°μ=0.35,查表得eμα= 3.39带入上式得：S n= 3.39S1联立（10）式，则：3.39S1 = 1.19S1 +4521因此：S1 =2058NS n =6978N各点张力：S2=S1+W1=2858NS3=k1*S2=2916NS4=S3+W2=2567NS5=k2*S4=2644NS6=k3*S52750NS7=k4*S62833NS8=S7+W3+W4=2867NS9=k5*S8=2924NS10=k6*S9=3041N计算凹弧起点张力S11承载段运行阻力W8：W8=（q+q0+q＇）*L*w＇+(q0+q)*H L3=44.4m,H3=0mw8=708.9478NS11=S10+W8=3750NR2≥ 1.5*S11/(qm*g)=61.43127m计算凸弧最小曲率半径R1托辊槽角35度R1≥42*B*sinλ=19.26364m(3)功率计算传动滚筒轴功率为：N0=（S n-S1）*v/1000= 6.1k W电动机功率为：N=K*N0/η采用Y型电动机得K= 1.2传动滚筒η=0.9所以，N=8.2k W根据计算和设计经验，电动机选型为：额定功率为：15k W组合号为：(4)胶带核算求得胶带最大张力为6978N查表当B=800mm，Z=4层时，胶带最大允许张力为26667N所以满足最大张力要求。

皮带输送机的设计计算汇总皮带输送机是一种常见的物料输送设备，广泛应用于矿山、冶金、化工、建材、粮食等行业。

其设计计算一般包括输送能力计算、选型计算、运行阻力计算等方面。

下面将详细介绍皮带输送机设计计算的汇总，其中包含了输送能力的计算、选型参数的计算、运行阻力的计算等。

1.输送能力计算：输送能力是指单位时间输送的物料量，常用单位为吨/小时。

输送能力的计算一般包括输送段长度、带速、带宽等参数的确定。

输送段长度是指输送带运行的水平长度，带速是指输送带的运行速度，带宽是指输送带有效载荷的宽度。

输送能力计算公式为：输送能力=带速×带宽×物料容重×运输系数。

2.选型计算：选型计算主要包括驱动功率的计算、输送带参数的选择等。

驱动功率的计算一般包括推动力的计算和输送带张力的计算。

推动力的计算一般根据输送带长度、输送带胶带张力、输送带角度、物料重力等参数计算得出。

输送带张力的计算一般根据物料重力、输送带张紧装置的张紧力、输送带自重、输送带胶带张力等参数计算得出。

选择合适的输送带参数一般包括输送带材质、强度、带宽、带速等因素。

3.运行阻力计算：运行阻力是指皮带输送机运行过程中所受到的各种阻力的合力。

运行阻力一般包括摩擦阻力、皮带弯曲阻力、物料自身阻力等。

摩擦阻力是指皮带和输送机构件之间的摩擦产生的阻力，一般根据摩擦因数和负荷计算得出。

皮带弯曲阻力是指物料在弯曲部分所受到的阻力，一般根据输送带弯曲半径和物料重力计算得出。

物料自身阻力是指物料本身所产生的阻力，一般根据物料性质和流动状态计算得出。

运行阻力的计算是确定输送机所需驱动功率的重要依据。

综上所述，皮带输送机的设计计算是一个复杂的过程，需要考虑到输送能力、选型参数以及运行阻力等因素。

通过科学的计算和合理的设计，可以确保输送机的安全、高效运行，提高生产效率。

1.运输物料原煤；松散密度 γ=900kg/m 32.运输能力Q=980.00t/h3.水平运输距离L=540.00m4.胶带倾角β=0.9400° =0.01641弧度5.胶带速度ν=2.50m/s6.提升高度H=L×tgβ=8.8601m1. 输送机种类2. 胶带宽度B=mm = 1.80m3. 初选胶带尼龙胶带σ=200N/mm ，共有6层上覆盖胶厚度=6mm 下覆盖胶厚度=1.5mm4. 输送机理论运量 Q=3.6Sνkγ式中S=0.458m 2k=1.00带速v松散密度γ Q=3709.800t/h 2.50900.005.每米机长胶带质量 q0=28.476kg/m6.每米机长物料质量 q=Q/3.6ν运输能力Q 带速v =108.889kg/m 980.002.507.滚筒组D≥Cod 式中绳芯厚度d=0.0072m=0.648mCo=90传动滚筒直径D=1000mm800mm8.托辊组133mm辊子轴承型号4G305,辊子轴径Φ25mm，10.37kg, n=3 1.20q r0=nq r0'/a 0=25.925kg/m 25.925kg/m133mm辊子轴承型号4G305,辊子轴径Φ25mm，（2）尾部及主要改向滚筒直径 =Φ⑴ 重载段采用35°槽角托辊组，辊子直径=Φ⑵ 空载段采用普通V型下托辊组辊子直径=Φ每米机长上辊子旋转部分质量 q1=一、 原始参数二、 自定义参数S—输送带上物料最大截面积；k—倾斜输送机面积折减系数；查表单个上辊转动部分质量q r0'=a 0--上托辊组间距； a 0 =（1）头部传动滚筒16.09kg, n=2 3.00q r0=nq r0'/a u =10.727kg/m 10.727kg/m带速v 辊子半径r =359.00rpm 2.500.06650.02200.3500190.0000m3.0000mF 1=式中q 0q q 1q 2=23599.05N28.476108.88925.92510.727L ωg 540.0000.0229.810F 2=Hqg 式中H q g =9464.34N8.860108.8899.810F 3==1296.00N式中A=0.01×B =0.0180m 2P=60000.00N/m 2μ3=0.60F 4=20Bg 式中B g =353.16N1.809.81F 5=式中L 540.00=2637.48NC ε=0.43μ00.35L e540.07a 0--上托辊组间距；a u =⒑ 上下胶带模拟阻力系数 ω=⒒ 胶带与传动滚筒之间的摩擦系数 μ=⒓ 拉紧方式垂直重锤拉紧，拉紧位置至头部距离 L1=⒔ 清扫方式头部布置H型合金橡胶清扫器，尾部布置角型硬质合金清扫器 每米机长下辊子旋转部分质量 q2=⑶ 辊子旋转转速 n=30×ν/（3.14×r）查表单个下辊转动部分质量q r0'=μ3—清扫器与胶带之间的摩擦系数；⒌ 托辊前倾阻力L e —装前倾托辊设备长；⒊ 头部清扫器对胶带阻力Lωg(2q 0+q+q 1+q 2)三、 输送机布置型式 头部为单滚筒单电机驱动四、输送机阻力计算⒋ 尾部清扫器对胶带阻力P—清扫器与胶带之间的压力；⒈ 胶带及物料产生的运行阻力⒉ 物料提升阻力2APμ3C εL e μ0(q+q 0)gcosβsinε⒕ 导料板长度 l=A—清扫器与胶带接触面积；C ε—槽形系数；ε=1.38（弧度）=0.0241F 6=式中=1302.19Nμ2＝0.60Iv=Q/3.6γ(=Svk)=1.145=1.145m 3/sb 1＝1.60mF 7==2576.25NF 8=5400.00NF 9=Bk 1式中=0.00Nk 1＝0.00N/m B=1.80mF u ==46628.48NP 0==116571.19w =116.57KwP e =式中=150.96Kwη1=0.96η2=0.96η3=0.98P 0/η1η2η3η4η5 η1--减速器效率；η2--偶合器效率；η3--联轴器效率；F 1+F 2+F 3+F 4+F 5+F 6+F 7+F 8+F 9μ2Iv 2γgl/v 2b 12Iv—物料流量；μ2—物料与导料板之间的摩擦系数；⒍ 导料板阻力10. 驱动滚筒圆周驱动力F u V ⒉ 电动机功率计算五、传动功率计算及驱动设备选型 b 1—导料板内部宽度；Iv γv ⒏ 胶带绕过滚筒附加阻力(按每个滚筒600N计算）k 1—刮板系数；⒎ 给料点处物料附加阻力⒐ 犁式卸料器附加阻力ε—托辊前倾角；⒈ 传动滚筒轴功率计算η4=0.90η5=0.9523599.05N 9464.34N电机功率P=160.000kW1500.00rpm滚筒直径Dr= 1.00m带速V= 2.50m/s滚筒转速n 2=47.75减速器减速比i=31.42取减速比i=31.500实际带速2.493m/sS 2min ≥a 0(q+q 0)g/8(h/a)max式中a 0=1.20m(h/a)max =0.01S 2min ≥20213.24NS kmin ≥a u q 0g/8(h/a)max式中a u --下托辊组=10475.61Na u =3.00m传动滚筒式中K A =1.50S 1min ≥K A F u /(e μФ2-1)胶带围包角200.00°时=29227.38Ne μФ2=3.39μ=0.35⑵ 减速器(h/a)max --两托辊组间允许的胶带垂度；K A --滚筒起动系数；η5--不平衡系数；减速器型号---B3SH10-31.5，共1台η4--电压降系数；a 0--上托辊组间距；⑵ 空载段允许最小张力⒊ 驱动设备选型六、输送带张力计算⒈ 胶带在允许最大下垂度时输送带张力⑴ 重载段允许最小张力⑴ 电动机YB355S-4，V=6000V，共1台电动机转速 n 1=⒉ 滚筒与胶带在临界打滑状态时输送带张力 输送带运行阻力小于物料下滑力，输送带不会逆转，因此不设逆止器。

皮带机输送机计算方法全1.输送能力的计算输送能力是指皮带机单位时间内能够输送的物料量，通常用单位时间内通过的物料重量或体积来表示。

输送能力的计算有两种方法：重量法和体积法。

-重量法计算：输送能力（t/h）=带速（m/s）×带宽（m）×物料密度（t/m³）带速一般根据物料的性质和要求来选择，在选择带速时还需考虑物料的黏附性、孔隙率等因素。

物料密度根据物料的性质来确定，需要考虑物料的堆积角度和粒度分布等因素。

-体积法计算：输送能力（m³/h）=带速（m/s）×带宽（m）×物料容重（t/m³）物料容重一般根据物料的性质来确定，在计算中还需考虑物料的流动性和堆积角度等因素。

2.带载能力的计算带载能力是指皮带机能够承受的物料重量或体积。

带载能力的计算需要考虑带宽、带速、物料密度或容重以及带面张力等因素，并通过专业计算方法得出结果。

3.驱动功率的计算驱动功率是指驱动皮带机的电机所需的功率大小。

驱动功率的计算需要考虑输送能力、物料密度或容重、带速、带宽以及传动效率等因素。

-驱动功率（千瓦）=输送能力（t/h）×承载高度（m）×重力加速度（9.8m/s²）/3600/1000承载高度是指物料从起始点被提升至终点所需的高度。

4.带宽的选择带宽是指带状输送机输送带的有效宽度。

带宽的选择需要综合考虑物料的粒度、湿度、流动性以及工艺要求等因素。

一般可以根据经验公式或流程图来确定带宽。

综上所述，皮带机输送机的计算方法包括输送能力的计算、带载能力的计算、驱动功率的计算和带宽的选择等。

这些计算方法需要根据具体的物料性质、工艺要求和生产条件来确定，可以借助专业的计算软件和标准规范进行计算。

34下运输皮带机验算一、原始条件：1、输送长度L＝600米其中：L1=50m α1＝0 °，L2=300m，α2＝15 °，L3=240m，α2＝9.25°，2、输送物料：原煤3、胶带每米重量qd=22 kg/m4、货载最大粒度横向尺寸amax=300 mm5、胶带宽度B＝1000mm6、胶带运行速度 V＝2.5m/s7、货载堆积角30°8、输送机小时运输能力：A=630t/h二、胶带强度计算m:式中：m－安全系数最小安全系数要求大于7。

B－胶带宽度cm B＝100cmGx－胶带强度kg/cm Gx=2000 kg/cmSmax－胶带最大静张力（kg）计算胶带最大静张力Smax计算示意图如下:12347634下运输皮带机示意图9°1515°51、计算胶带运行阻力1）、重段阻力计算：4-5 段的阻力F4-5 F 4-5 = 【（q 0+q d +q g ‘） L 1 W ‘cos0°+（q 0+q z ）L 1sin0°】+【（q 0+q d +q g‘）L 2W ‘cos15°+（q 0+q z ）L 2sin15°】+【（q 0+q d +q g ‘） L 3W ‘cos9.25°+（q 0+q z ）L 3sin9.25°】式中：q 0－每米胶带上的货载重量（kg/m ）A －运输生产率（吨/小时）考虑生产潜力取 则063070/3.6 3.6 2.5A q kg m v ===× L 4-5重载长度m L 4-5＝600 m q d －胶带每米自重kg/m ， q d ＝22 kg/mq g ‘－折算每米长度上的上托辊转动部分的重量G g ‘－每组上托辊转动部分重量 G g ‘＝13 kg L g ‘－上托辊间距（米）， 取L g ‘＝1.1 m 则1311.82/12/1.1g q kg m kg m === W ‘－槽形托辊阻力数， 查资料W ‘＝0.05F 4-5=【（70+22+12）×50×0.05cos0°+（70+22）×50sin0°】+【70+22+12）×300×0.05cos15°+（70+22）×300sin15°】+【（70+22+12）×240×0.05cos9°15+（70+22）×240sin9°15】 ＝22730kg2）、空段阻力计算2-3段阻力F2-3 按平巷计算： F 2-3＝（qd+qg"）L 2-3W"式中：q g"－折算到每米长度上的下托辊转动部分的重量G g"－每组下托辊转动部分重量G g"＝18.2 kg L g"－下托辊间距（米） L g"= 3 m 则："18.26/3g q kg m == ， L 2-3≈11.5 m W"－胶带在下托辊上运行阻力段， 查资料W"＝0.025 所以：F 2-3 = （22+6）×11.5×0.025＝8.05kg 1-12段阻力F 1-12，F 1-12 = （q d +q g ‘"） L 1-12W ‘"式中：q g ‘"－1-12段折算每平长度上的下托辊转动部分重量G g‘"－每组下托辊转动部分重量G g‘"＝16 kg L g‘"－此下托辊间距L g‘"＝3m'"165.33/3gq kg m==W‘"－胶带在下托辊上动作阻力系数，查表得：W‘"＝0.025F1-12=（22+5.33）×10×0.025＝6.83 kg10-11 段阻力F10-11＝[（q d+q g"）L10-11W"cos15°-q d L10-11sin15°]+ [（q d+q g"）L10-11W"cos9.25°-q d L10-11sin9.25°]式中：L10-11= 300 m+520m=820m则F10-11=-2786.38kg9-10段阻力：F9-10= （q d+q g‘"）L9-10W‘"=（22+5.33）×15×0.25 =10.25kg6-7段阻力：F6-7=（q d+q g"）L6-7W"cos15°-q d L6-7sin15°=（22+6）150×0.025cos15°－22×150sin15°=-753kg附加阻力F阻=7KN所以总运行阻力：F=22730+8.05+6.83 -2786.38+10.25-753+700=19915.75Kg=199.15 75(KN)3、功率计算传动滚筒轴功率：P=F*V=199.1575*2.5=498KN(带速取V=2.5m/s) 1、参照皮带机选型计算63页说明：选择电动机备用功率为15%-20%,电动机容量为：所需电动机功率：P1=K*P=1.20*498=597.6KW所以采用双机 2*315KW＞597.6KW 满足使用要求。

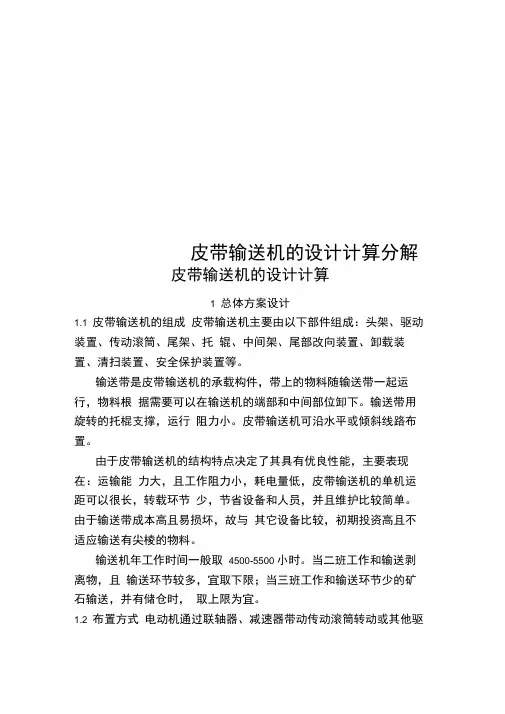

皮带输送机的设计计算分解皮带输送机的设计计算1 总体方案设计1.1 皮带输送机的组成皮带输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。

输送带是皮带输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。

输送带用旋转的托棍支撑，运行阻力小。

皮带输送机可沿水平或倾斜线路布置。

由于皮带输送机的结构特点决定了其具有优良性能，主要表现在：运输能力大，且工作阻力小，耗电量低，皮带输送机的单机运距可以很长，转载环节少，节省设备和人员，并且维护比较简单。

由于输送带成本高且易损坏，故与其它设备比较，初期投资高且不适应输送有尖棱的物料。

输送机年工作时间一般取4500-5500 小时。

当二班工作和输送剥离物，且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储仓时，取上限为宜。

1.2 布置方式电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。

通用固定式输送带输送机多采用单点驱动方式，即驱动装置集中的安装在输送机长度的某一个位置处，一般放在机头处。

单点驱动方式按传动滚筒的数目分，可分为单滚筒和双滚筒驱动。

对每个滚筒的驱动又可分为单电动机驱动和多电动机驱动。

单筒、单电动机驱动方式最简单，在考虑驱动方式时应是首选方式。

皮带输送机常见典型的布置方式如图1-1 所示。

此次选择DTⅡ（A）型固定式皮带输送机作为设计机型。

单电机驱动，机长10m，带宽500mm，上托辊槽角35°，下托辊槽角0°。

DTⅡ（A）型固定式皮带输送机是通用型系列产品，可广泛用于冶金、煤炭、交通、电力、建材、化工、轻工、粮食、和机械等行业。

输送堆积密度为500～2500kg/m3的各种散状物料和成件物品，适用环境温度为-20 ～40℃ 。

图1-1 皮带输送机典型布置方式1．3皮带输送机的整体结构图1-2 为此次设计的皮带输送机的整体结构图1-2 设计的皮带输送机的整体结构2 标准部件的选择2.1 输送带的选择输送带的品种规格符合《GB/T 4490—1994运输带尺寸》、《GB/T 7984—2001 输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带》的规定，见表2-1 。

皮带机电机功率的简便校验及实例分析一、皮带机电机功率校验所涉及的主要计算公式：1、电机功率计算公式：电机功率=（0.85*0.9*圆周驱动力*带速）/10002、圆周驱动力计算公式：公式一：圆周驱动力=2*主要阻力+附加阻力+特种主要阻力+特种附加阻力+倾斜阻力（该公式适用于输送机小于80m的条件下）公式二：圆周驱动力=系数*主要阻力+附加阻力+特种主要阻力+特种附加阻力+倾斜阻力（该公式适用于输送机大于或等于80m的条件下，系数取值参考表一）3、主要阻力计算公式：主要阻力= 0.03*输送机长度（即头尾滚筒中心距）*9.81*[上托辊质量/上托辊间距+下托辊质量/下托辊间距+2*每米长度输送带质量+皮带小时输送料量/（3.6*带速）]。

其中：上、下托辊质量数值的选取，可参考表二。

每米长度输送带质量的选取，可参考表三。

表二：上、下托辊质量选取参考表表三：每米长度输送带质量选取参考表注：（1）、该表为上、下胶面厚度分别小于6mm、1.5mm条件下的质量取值，当上、下胶面厚度大于或等于6mm、1.5mm时，每米长度输送带质量需要乘以1.13系数。

（2）对于棉帆布带和尼龙芯带的每米长度输送带质量，为了简便，按上、下胶面厚度分别为4.5mm、1.5mm考虑，选取相应数值。

3、附加阻力计算公式：附加阻力=1.15*（皮带小时输送料量*带速）4、主要特种阻力计算公式：主要特种阻力=0.4*槽型系数*输送机长度*[每米长度输送带质量+皮带小时输送料量/（3.6*带速）]*9.81*0.026其中：槽型系数的选取，30°槽角时取0.4；35°槽角时取0.43；40°槽角时为0.5。

5、附加特种阻力计算公式：附加特种阻力=1470*清扫器个数+带宽（米）*15006、倾斜阻力计算公式：倾斜阻力=9.81*物料提升高度（米）*皮带小时输送料量/（3.6*带速）二、具体校验实例：以某干选皮带的电机功率校验为例。

1.运输物料原煤；松散密度 γ=900kg/m 32.运输能力Q=980.00t/h3.水平运输距离L=540.00m4.胶带倾角β=0.9400° =0.01641弧度5.胶带速度ν=2.50m/s6.提升高度H=L×tg β=8.8601m1. 输送机种类2. 胶带宽度B=mm = 1.80m3. 初选胶带尼龙胶带σ=200N/mm ，共有6层上覆盖胶厚度=6mm 下覆盖胶厚度=1.5mm4. 输送机理论运量 Q= 3.6S νk γ式中S=0.458m 2k=1.00Q=3709.800t/h5.每米机长胶带质量 q0=28.476kg/m6.每米机长物料质量 q=Q/3.6ν=108.889kg/m 7.滚筒组D≥Cod 式中绳芯厚度d=0.0072m=0.648m Co=90传动滚筒直径D=1000mm800mm 8.托辊组133mm辊子轴承型号4G305,辊子轴径Φ25mm，10.37kg, n=3 1.20q r0=nq r0'/a 0=25.925kg/m 25.925kg/m133mm辊子轴承型号4G305,辊子轴径Φ25mm，（2）尾部及主要改向滚筒直径 =Φ⑴ 重载段采用35°槽角托辊组， 辊子直径=Φ⑵ 空载段采用普通V型下托辊组辊子直径=Φ每米机长上辊子旋转部分质量 q1=一、 原始参数二、 自定义参数S—输送带上物料最大截面积；k—倾斜输送机面积折减系数；查表单个上辊转动部分质量q r0'=a0--上托辊组间距； a 0 =（1）头部传动滚筒16.09kg, n=2 3.00q r0=nq r0'/a u =10.727kg/m 10.727kg/m=359.00rpm 0.02200.3500190.0000m3.0000mF 1==23599.05NF 2=Hqg =9464.34NF 3==1296.00N 式中A=0.01×B =0.0180m 2P=60000.00N/m 2μ3=0.60F 4=20Bg =353.16NF 5=式中=2637.48NC ε=0.43a 0--上托辊组间距；a u =⒑ 上下胶带模拟阻力系数 ω=⒒ 胶带与传动滚筒之间的摩擦系数 μ=⒓ 拉紧方式垂直重锤拉紧，拉紧位置至头部距离 L1=⒔ 清扫方式头部布置H型合金橡胶清扫器，尾部布置角型硬质合金清扫器每米机长下辊子旋转部分质量 q2=⑶ 辊子旋转转速 n=30×ν/（3.14×r）查表单个下辊转动部分质量q r0'=μ3—清扫器与胶带之间的摩擦系数；⒌ 托辊前倾阻力L e ⒊ 头部清扫器对胶带阻力L ωg(2q 0+q+q 1+q 2)三、 输送机布置型式 头部为单滚筒单电机驱动四、输送机阻力计算⒋ 尾部清扫器对胶带阻力P—清扫器与胶带之间的压力；⒈ 胶带及物料产生的运行阻力⒉ 物料提升阻力2AP μ3C εL e μ0(q+q 0)gcos βsin ε⒕ 导料板长度 l=A—清扫器与胶带接触面积；C ε—槽形系数；ε=1.38（弧度）=0.0241F 6=式中=1302.19Nμ2＝0.60Iv=Q/3.6γ(=Svk)= 1.145=1.145m 3/sb 1＝1.60mF 7==2576.25NF 8=5400.00NF 9=Bk 1式中=0.00Nk 1＝0.00N/m B=1.80mF u ==46628.48NP 0==116571.19w =116.57KwP e =式中=150.96Kwη1=0.96η2=0.96η3=0.98P 0/η1η2η3η4η5η1--减速器效率；η2--偶合器效率；η3--联轴器效率；F 1+F 2+F 3+F 4+F 5+F 6+F 7+F 8+F 9μ2Iv 2γgl/v 2b 12Iv—物料流量；μ2—物料与导料板之间的摩擦系数；⒍ 导料板阻力10. 驱动滚筒圆周驱动力F u V ⒉ 电动机功率计算五、传动功率计算及驱动设备选型 b 1—导料板内部宽度；Iv γv ⒏ 胶带绕过滚筒附加阻力(按每个滚筒600N计算）k 1—刮板系数；⒎ 给料点处物料附加阻力⒐ 犁式卸料器附加阻力ε—托辊前倾角；⒈ 传动滚筒轴功率计算η4=0.90η5=0.9523599.05N 9464.34N电机功率P=160.000kW1500.00rpm滚筒直径Dr= 1.00m带速V= 2.50m/s 滚筒转速n 2=47.75减速器减速比i=31.42取减速比i=31.500实际带速2.493m/sS 2min ≥a 0(q+q 0)g/8(h/a)max式中a 0=1.20m(h/a)max =0.01S 2min ≥20213.24NS kmin ≥a u q 0g/8(h/a)max式中a u --下托辊组间距；=10475.61Na u =3.00m传动滚筒式中K A =1.50S 1min ≥K A F u /(e μФ2-1)胶带围包角 Ф2=200.00°时=29227.38Ne μФ2=3.39μ=0.35⑵ 减速器(h/a)max --两托辊组间允许的胶带垂度；K A --滚筒起动系数；η5--不平衡系数；减速器型号---B3SH10-31.5，共1台η4--电压降系数；a 0--上托辊组间距；⑵ 空载段允许最小张力⒊ 驱动设备选型六、输送带张力计算⒈ 胶带在允许最大下垂度时输送带张力⑴ 重载段允许最小张力⑴ 电动机YB355S-4，V=6000V，共1台电动机转速 n 1=⒉ 滚筒与胶带在临界打滑状态时输送带张力 输送带运行阻力小于物料下滑力，输送带不会逆转，因此不设逆止器。

第3章 带式输送机的设计计算设计胶带输送机时，要知道输送机的工作条件（如使用地点、运距、倾角及被运货载的性质，如散集容重、快度等），以及装载和卸载方式等，根据工作条件的要求合理地确定输送机的传动系统和结构方案。

第3.1节 原始数据（1） 输送机长度：1000m（2） 带速：v=2.5m/s（3） 选择带宽B=1.2m 的GX2000型钢丝绳芯胶带3.2输送机输送量的计算取v 表示胶带运动速度（m/s ），q 表示单位长度胶带内货载的重量（kg/m ）,则胶带输送机的输送能力为3.6(/)Q v t h = (3-1)单位长度的载荷q 值决定于被运货载的断面积F （m 2）及其容重γ（t/m 3），对于连续货流的胶带输送机单位长度重量为1000(/)q F kg m γ= (3-2)将式（3-2）代入（3-1）式，则得3600(/Q F v t h γ= （3-3）货载断面积F 的大小主要取决于胶带的宽度。

如图3—1所示为槽形胶带上货载的断面。

图3—1 槽形胶带上货载断面货载断面由梯形断面F 1和圆弧面积F 2组成。

在胶带宽度B 上，货载的总宽度为0.8B ，中间托辊长为0.4B ，货载在带面上的堆积角为ρ，并堆积成一个圆弧面，其半径为r ，中心角为2ρ。

则梯形面积为12(0.40.8)0.2tan 3020.0693B B B F B +⨯== 圆弧面积为222(2sin 2)20.4()(2sin 2)/2sin r F B ρρρρρ⨯-==⨯- 总面积为12220.40.063()(2sin 2)/2sin F F F B B ρρρ=+=+⨯- 即 220.4[0.063()(2sin 2)/2]sin F B ρρρ=+⨯- (3-4) 式中 ρ——货载的堆积角，（弧度）；将式（3-4）代入（3-3），化简后，可得胶带输送机的输送能力2(/)Q KB v C t h γ=式中 B ——胶带的宽度（m ）；Q ——输送量（t/h ）；v ——带速（m/s ）;γ——货载散集容重(t/m 3)；K ——货载断面系数，K 值与货载的堆积角ρ值有关， C ——输送机倾角系数。

皮带机输送能力计算
1.松散物料
带式输送机的生产能力是由输送带上物料的最大截面积、带速和设备倾斜系数决定的。

按公式（1）计算：
Im=Svkρ,kg/s (1)
S1=[l3+(b-l3)cosλ]2×tgθ/6 θ-堆积角，一般为安息角的50%～70% (2)
S2=[l3+(b-l3)/2×cosλ][(b-l3)/2*sinλ] b-有效带宽，m (3)
S=S1+S2 (4)
符号意义单位数据
S 输送带上物料的最大横截面积，按公式（2）（3）（4）计算，填表1得 m2 0.0214 v 带速 m/s 0.89
k 倾斜系数,按表2查取 1
ρ 物料松散密度 kg/m3 450
处理能力m³/h 68.61
结论： Im （T/h) 30.88
表1
符号意义单位数据
l3 中辊长度 m 0.22
b m 0.35 带宽B（mm） 600
λ 槽型承载托辊侧辊轴线与水平线的夹角度 30
θ 堆积角度 34
S1 m2 0.0124
S2 m2 0.0090
表2
"2.成件物品的输送能力
Im=G*v/T
式中，G-单件物品重量，kg；
T-物品在输送机上的间距，m；
v-带速，m/s"
符号意义单位数据
G 单件物品重量 kg 50
v 带速 m/s 0.89
"T
" 物品在输送机上的间距 m 0.5 结论： Im T/h 320.4。

胶带输送机设计计算No:71.06(1)带式输送机布置形式及尺寸见附图Lh=1600H=11.971m倾角а=8(2) 输送物料：原煤粒度0～25mmγ=2t/m3动堆积角ρ=20(3) 输送量：Q=1200t/h(4)工作环境：干燥有尘的通廊内(5)尾部给料导料槽长度l=6m(6)头部卸料弹簧清扫器空段清扫器2、计算步骤（1）输送带宽度计算B=SQRT(Q/（k*γ*v*c*ξ））Q=1200t/hk=360γ= 2.00t/m3v= 3.15m/sc= 1.20ξ= 1.0将以上各数值代入计算式，得：B=0.664015894m根据计算和设计经验，选取B=1200mm的普通胶带，满足块度要求3.输送带层数计算输送带层数Z=(F1max*n)/(B*σ)稳定工况下输送带最大张力F1max稳定工况下输送带静安全系数n棉帆布输送带：n=8~9；层数少，接头效率低可大于此值尼龙、聚酯帆布带：n=10~12；使用条件恶劣及要求特别安全时应大于124.功率计算简易算法N0=(k1*Lh*v+k2*Lh*Q±0.00273Q*H)*k3*k4+ΣN'N0-传动滚筒轴功率（kW)k1*Lh*v-输送带及托辊传动部分运转功率(kW)k1-空载运行功率系数k1=0.022Lh-输送机水平投影长度（m）Lh=1600v-带速(m/s)v= 3.15k2*Lh*Q-物料水平运输功率(kW)k2-物料水平运行功率系数k2=10.89*0.00001Q-输送量(t/h）Q=12000.00273Q*H-物料垂直提升功率(kW)H-输送机垂直提升高度(m)H=11.971k3-附加功率系数k3= 1.16k4-卸料车功率系数k4=1无卸料车时k4=1有卸料车时光面滚筒k4=1.16胶面滚筒k=1.11N'-犁式卸料器及导料槽长度超过3米时的附加功率（kW）犁式卸料器附加功率（kW）犁式卸料系数λ1=0犁式卸料器个数n=0带宽500 650 800 1000 1200 1400系数λ1=0.3 0.4 0.5 1.0 －－ －－导料槽附加功率（kW）导料槽系数λ2=0.12导料槽长度L=6-3带宽500 650 800 1000 1200 1400 系数λ2=0.08 0.08 0.08 0.10 0.115 0.18ΣN'=0.345N0=416.9995954kWN=555.9994605kW。

关于带式输送机的设计一，圆周驱动力：F uFu=CF H+Fs1+Fs2+Fst式中：C—与机长有关的系数，一般C≮1.02.F H=0.2943L〔q′+q″+(2q。

+q)Cosβ〕(下运时为0.11772L)Fs1=Fε+Fgl对于等长前倾上托辊： Fε=0.08988CεL(q。

+q)Cosβ对于等长前倾下托辊： Fε=0.08851Lq。

CosβCε-槽形系数δ=30° Cε=0.40 δ=35°Cε=0.43δ=45° Cε=0.50导料阻力Fgl=6.867Iv²ρl/v²b² ( Iv=Q/3600*ρ) Fs2=n*Fr+Fa (n为清扫器数量，一个空段≈1.5个头部清扫) 清扫阻力Fr=60000A 卸料阻力 Fa=1500BFst=qgH=qgLSinβ二，输送带张力1，不打滑条件：Fmin≥1.5Fu/eμα-12，垂度条件：GB/T17119-1997(ISO5048:1989)承载段：Smin≥147.15(q+q。

)回程段：Smin≥367.975q。

MT/T467-1996承载段：Smin≥91.97(q+q。

)Cosβ回程段：Smin≥183.94q。

Cosβ3, 传动滚筒（单传动）合力：Fn=Fumax+2Fmin三，功率1，传动滚筒轴功率：P A=F U*V/1000 kw2，电动机功率： GB/T17119-1997 ISO5048:1989⑴电动工况：P M=1.23P A（单电机驱动）P M=1.368P A(多电机驱动)⑵发电工况：P M=P A(单电机驱动) P M=1.14P A (多电机驱动) 3，电动机功率： MT/T467-1996⑴电动工况：P M=1.4145P A(单机驱动) P M=1.5732P A(多机驱动)⑵发电工况：P M=1.15P A ( 单机驱动) P M=1.311P A（多机驱动）四，输送带选择 m≥〔m〕m=Sn/Smax 〔m〕=m。

皮带输送机长度计算
皮带输送机是一种广泛应用于工矿企业中的物料输送设备，具有输送量大、运行稳定、效率高等优点。

在进行皮带输送机设计和选型时，确定其长度是非常重要的一项参数。

首先，需要了解皮带输送机长度计算的基本原理。

皮带输送机的长度取决于所需输送物料的总量、输送速度、处理周期等多种因素。

具体计算方法可以参考以下公式：
皮带输送机长度=（Q×T）/（π×D×v）
其中，Q表示希望输送的物料总量，T表示处理周期，D为输送机的滚筒直径，v为输送速度，π为圆周率。

这个公式可以帮助我们了解皮带输送机的长度基本计算原理。

其次，要注意不同类型的皮带输送机长度会存在差异。

例如，普通型皮带输送机的长度较短，适用于输送少量物料的场合；而大型皮带输送机的长度则较长，可用于输送大量物料的场合。

根据所需输送物料的特点和输送距离，选择不同类型的皮带输送机有助于提高生产效率。

此外，还需要考虑皮带输送机的输送线路布置和设备安装条件。

输送线路应尽可能短，减少能量损失和漏料情况，同时要考虑物料的存储和转移条件。

设备安装条件包括电力供应、机构固定及支撑等方面的考虑，这将直接影响设备的使用寿命和安全性。

最后，皮带输送机长度计算过程中要充分考虑现场实际情况和经验数据，合理进行估算和调整。

同时，定期对设备进行检修和维护，保证其正常工作和长期使用。

只有在科学合理地计算和应用皮带输送机长度的基础上，才能更好地满足生产需要和经济效益的提升。

带式输送机简易计算1．煤炭工业部MT23-75矿用带式输送机参数标准（表1）2．带式输送机的功率简单计算 功率式中：N ——电动机输出功率 千瓦 p ——所需动力 千瓦η——机械效率 ( 0.75～0.85) m ——电动机功率备用系数 1.2 所需动力计算：t t P hQ L L fQL L V W P P P P P +±+++⋅⋅=+±+=36736736706.00101321式中：P 1——空载动力千瓦；P 2—-水平载荷动力 千瓦；P 3——垂直载荷动力，千瓦；向上运输为“+”号，向下运输为“-”号。

F ——托辊转动摩擦系数（按表2选取）W ——运输物品以外的运动部分重量（按表3） 公斤／米 V ——运输速度米／分钟。

L 1——输送机水平投影长度米；L1=cos β L ——运输长度米L 0——中心距修正值(按表2)H ——运输机高度投影长度米；h=L ．sin β β——输送机安装倾角度 Q ——运输量吨/小时Pt ——卸载器所需动力千瓦。

表2表3计算举例：计算输送机所需功率原始数据：运输量Q= 400吨／小时，带速v=2米／秒=120米／分钟， 带宽B= 800毫米， 运输长度300米，安装倾角p=8°，L 1=300×cos8°=297米，h= 300×sin8°=41.75米所需动力计算：)千瓦(384.7135.45304.1158.11336740075.413674929740003.0367492971205703.006.036736736706.0P +P +P +P =P 0101t 321=+++=+⨯++⨯⨯++⨯⨯⨯⨯=+++++⋅⋅=tP hQ L L fQL L V W f所需电动机功率：)(107218038471千瓦=⨯=⋅=。

m P N η3．上、下山带式输送机运输长度的选择在输送机主要技术参数以及额定功率不变的情况下，运输长度随着实际安装倾角加大 而减小（这里不包括因运输量变化而引起的运输长度的变化）。

带式输送机设计计算No:20~31.5mm项目：1、已知原始数据及工作条件(1)带式输送机布置形式及尺寸见附图，输送机投影长L=61m, 提升高度H=15m,输送角度a=0度,输送物料：混合材粒度30mm,物料容重γ= 1.4t/m3, 动堆积角ρ=20度,输送量：Q=1200t/h(2)工作环境：干燥有尘的通廊内(3)尾部给料，头部卸料，导料槽长度Ld=6m, (4)设有弹簧清扫器和空段清扫器。

(5)输送带参数：皮带层数：Z=4扯断强度：2002、计算步骤每层质量： 1.32kg/m2(1)输送带宽度计算皮带型号：EP-200B=SQRT(Q/（k*γ*v*c*ξ））上胶厚质量 5.1kg/m2已知：Q=1200t/h下胶厚质量 1.7kg/m2端面系数k=380物料容重γ= 1.40t/m3皮带速度v=2m/s倾角系数c=0.90速度系数ξ=0.9将以上各数值代入计算式，得：B= 1.180m根据计算和设计经验，选取B=1200mm的普通胶带，满足块度要求。

(2)张力的逐点计算设带式输送机各点张力如图所示，则各点张力关系如下：S2=S1+W11弹簧清扫器阻力w1S3=k1*S22 S4=S3+W23空载段运行阻力w2S5=k2*S44 S6=k3*S55 S7=k4*S66S8=S7+W3+W47空载段运行阻力w3空载段清扫器阻力w4S9=k5*S88 S10=k6*S99S n=S10+W5+W6+W710导料槽阻力w5物料加速度阻力w6承载段运行阻力w7弹簧清扫器阻力W1：W1=1000B=1200N带入 ⑴得：S2=S1+W1=S1 +1200查表，改向滚筒阻力系数k1= 1.02带入 ⑵得：S3=k1*S2= 1.02S1 +1224空载段运行阻力W2：W2=（q0+q＂）*L*w＂-q0H工作条件（平行托辊阻力系数w"）清洁，干燥0.018埃，正常湿度0.025大量尘埃，湿度大0.035查表：有Z=5～8,取Z= 4.00层EP-200上下胶层厚 4.5+1.5mm，得qm=14.50kg/m q0=q m*g=142N/m查表，得G＂=15.0kg 下托辊间距l0= 3.0m因此，得：q＂=G＂*g/l0=49N/m查表，得w＂=0.035L1=61.000m, H1=14.5m带入上式得：（适用于向上输送）W2=-1652N带入 ⑶得：S4=S3+W2= 1.02S1 +-428查表，改向滚筒阻力系数k2= 1.03螺旋及车式选1.0带入 ⑷得：S5=k2*S4= 1.05S1 +-441查表，改向滚筒阻力系数k3= 1.04螺旋及车式选1.0带入（5）得：= 1.09S1 +-458查表，改向滚筒阻力系数k4= 1.03螺旋及车式选1.0带入（6）得：S7=k4*S6= 1.13S1 +-472空载段运行阻力W3：W3=（q0+q＂）*L*w＂-q0H已知 q0=142N/m，q＂=49N/m查表，得w＂=0.035L=0.0m,H=0.5mW3=-71N空段清扫器阻力W4：W4=200B=240N带入（7）得：S8=S7+W3+W4= 1.13S1 +-303查表，改向滚筒阻力系数k5= 1.03带入（8）得：S9=k5*S8= 1.16S1 +-312查表，改向滚筒阻力系数k6= 1.04带入（9）得：S10=k6*S9= 1.21S1 +-325导料槽阻力W5:已知导料槽长度l=6mW5=（16*B*B*γ+70）*l=614N物料加速度阻力W6：W6=q*v*v/（2*g）因为：q=Q*g/（3.6*v)=1633N/m 所以：W6=333N承载段运行阻力W7：W7=（q+q0+q＇）*L*w＇+(q0+q)*Hq0=q m*g=142N/m查表，得G＇=17kg 上托辊间距l0＇= 1.2m因此，得：q＇=G＇*g/l0＇=139N/m工作条件（槽形托辊阻力系数w'）清洁，干燥0.02少量尘埃，正常湿度0.03大量尘埃，湿度大0.04查表，得w＇=0.04L2=61.000H2=15带入上式得：W7=31302N带入（10）得：S n=S10+W5+W6+W7= 1.21S1 +31924根据式：S n=S1*eμα采用胶面滚筒α=180°μ=0.35,查表得eμα=3带入上式得：S n=3S1联立（10）式，则：3S1 = 1.21S1 +31924因此：S1 =17790NS n =53370N各点张力：S2=S1+W1=18990NS3=k1*S2=19370NS4=S3+W2=17718NS5=k2*S4=18249NS6=k3*S518979NS7=k4*S619549NS8=S7+W3+W4=19718NS9=k5*S8=20309NS10=k6*S9=21122N计算凹弧起点张力S11承载段运行阻力W8：W8=（q+q0+q＇）*L*w＇+(q0+q)*HL3=50m,H3=5m w8=5232.926NS11=S10+W8=26355NR2≥1.5*S11/(qm*g)=278.2743m计算凸弧最小曲率半径R1托辊槽角35度R1≥42*B*sinλ=28.89547m(3)功率计算传动滚筒轴功率为：N0=（S n-S1）*v/1000=71.2k W 电动机功率为：N=K*N0/η采用Y型电动机得K= 1.2传动滚筒η=0.9所以，N=94.9k W根据计算和设计经验，电动机选型为：额定功率为：132k W组合号为：(4)胶带核算求得胶带最大张力为53370N查表当B=1200mm，Z=4层时，胶带最大允许张力为80000N所以满足最大张力要求。
