时规皮带长度计算

输煤皮带选型标准
输煤皮带的选型主要基于以下标准：
1. 输送能力：这是选型的主要指标之一。

其大小一般按每小时输送物料的吨数来衡量。

在选择输煤皮带时要考虑矿山产能、工艺流程、矿山运营周期等因素，尽量选用输送能力略大于实际需要的输煤皮带，以确保运输效率和安全。

2. 质量要求：煤矿皮带是运输煤炭的主要设备之一，因此其质量要求非常严格。

根据国家标准GB/T《耐火金属骨架橡胶带规范》以及煤矿安全局的相关规定，煤矿皮带应具备以下质量要求：
材料要求：皮带的芯层和面层应采用阻燃性能好、抗拉强度高、耐磨损和不易老化的材料。

结构要求：皮带的金属骨架应采用优质的高强度钢丝，其布置应符合标准规范，确保皮带的运转稳定、耐磨损且不易开胶。

尺寸要求：皮带的尺寸应符合规范标准，包括带宽、厚度、芯线层数等方面。

此外，输送带的选型还需要考虑其他因素，如输送带的长度、宽度、厚度、重量等。

在选择输送带时，需要根据具体的输送需求和输送环境进行综合考虑，以确保输送带能够满足实际需求并保证安全可靠。

安徽省贵航特钢有限公司电子皮带秤（链码）校准规范一、概述：为保证在现场进行电子皮带秤校准的量值准确可靠，校准结果达到公正、客观、准确，特制定本校准规范。

二、引用文献国家计量检定规程JJG195-2002连续累计自动衡器（皮带秤）。

三、适用范围本规范适用于公司的校准工作。

四、校准前准备1、校准前必须按《管理规定》的要求，与生产厂取得联系，拿到操作牌，并按生产厂的规定做好相应的标识。

2、校准设备、工具和其它辅助材料的准备。

必要的校准设备和标准链码，确认其精度等级范围；标准数字万用表；测速仪器；绝缘电阻测试仪；对讲机一套；通用仪器调试工具、扳手；其它辅助材料如干净的毛刷、软布等。

3、检查传感器，测速等接线应无破损、短路、开路的迹象且接触良好。

4、校准前皮带秤的外观检查确认皮带秤外型结构完好，制造厂名、商标、秤的名称、规格型号、额定流量、准确度等级、指示器分度值、出厂编号、制造年月、制造许可证标志；仪器设备外露件应无松动和机械损坏，信号线、电源线、接地线各端子应连接可靠；对秤目测检查四周间隙内不得有异物；称重传感器是否有异物卡靠；传感器输出是否正常，皮带运转有无跑偏，皮带托辊是否全部接触与皮带运转正常。

五、校准校准前对仪表预热30分钟，同时输送机承受负荷运行一段时间后，方可进行校检。

其步骤及方法如下：1、皮带速度变化率（1）速度测量，空称运行五整圈后，停止运行，在皮带直线段上用卷尺量取一定的长度，并在首尾划定标记，然后开动输送机运转一整圈，当皮带首尾标记与皮带机机架上的固定标记重合时，打开秒表记时，当尾标记与固定标记重合时停秒表，读取示值，依次测量三次，取算术平均值，为皮带的运行速度V 0 。

V 0＝L/T 0式中: L 所量皮带长度（米） T 0运行时间（秒）（2）速度变化率的计算按上述方法检测输送机在60%最大流量下，输送物时的皮带速度V 1，则皮带速度变化率为：St= ⨯100%所得结果应不大于额定速度的±5％。

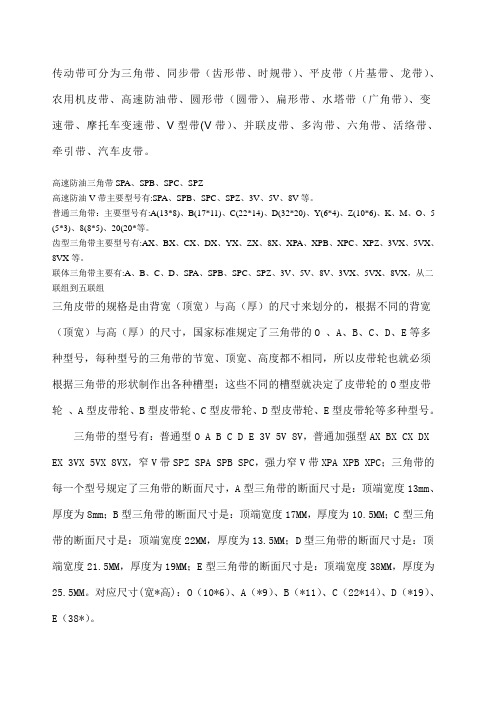

传动带可分为三角带、同步带（齿形带、时规带）、平皮带（片基带、龙带）、农用机皮带、高速防油带、圆形带（圆带）、扁形带、水塔带（广角带）、变速带、摩托车变速带、V型带(V带）、并联皮带、多沟带、六角带、活络带、牵引带、汽车皮带。

高速防油三角带SPA、SPB、SPC、SPZ高速防油V带主要型号有:SPA、SPB、SPC、SPZ、3V、5V、8V等。

普通三角带：主要型号有:A(13*8)、B(17*11)、C(22*14)、D(32*20)、Y(6*4)、Z(10*6)、K、M、O、5 (5*3)、8(8*5)、20(20*等。

齿型三角带主要型号有:AX、BX、CX、DX、YX、ZX、8X、XPA、XPB、XPC、XPZ、3VX、5VX、8VX等。

联体三角带主要有:A、B、C、D、SPA、SPB、SPC、SPZ、3V、5V、8V、3VX、5VX、8VX，从二联组到五联组三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。

三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。

皮带长度计算公式
皮带长度计算公式
皮带运转是机械工程中最常见的运动传动方式，它可以将动力从一个位置传送到另一个位置。

皮带长度是工程师在安装这种传动装置时必须考虑的一项重要参数。

因此，掌握皮带长度计算公式非常重要。

皮带长度的计算公式是：L=2πR+2C。

其中，L表示皮带的实际长度，R表示轮胎半径，C表示轮胎之间的间距和连接的距离。

在计算皮带长度时，首先必须确定皮带的安装位置，以及轮胎的半径和间距。

然后，将轮胎的半径和间距输入到公式中，就可以计算出皮带的实际长度。

在实际应用中，还需要考虑其他因素，如皮带材料、轮胎材料、质量等。

这些因素会影响皮带的实际长度，因此在计算皮带长度时，应该考虑这些因素。

在安装皮带时，应该按照皮带的安装说明书来安装，以确保皮带的正确安装，防止出现安装问题，从而确保传动效率。

皮带长度计算公式是L=2πR+2C，在实际应用中，还需要考虑其他因素，如皮带材料、轮胎材料、质量等。

此外，在安装皮带时，应遵循皮带的安装说明，以确保传动装置的正确安装和有效运转。

传动带可分为三角带、同步带（齿形带、时规带）、平皮带（片基带、龙带）、农用机皮带、高速防油带、圆形带（圆带）、扁形带、水塔带（广角带）、变速带、摩托车变速带、V型带(V带）、并联皮带、多沟带、六角带、活络带、牵引带、汽车皮带。

高速防油三角带SPA、SPB、SPC、SPZ高速防油V带主要型号有:SPA、SPB、SPC、SPZ、3V、5V、8V等。

普通三角带：主要型号有:A(13*8)、B(17*11)、C(22*14)、D(32*20)、Y(6*4)、Z(10*6)、K、M、O、5(5*3)、8(8*5)、20(20 *12.5)等。

齿型三角带主要型号有:AX、BX、CX、DX、YX、ZX、8X、XPA、XPB、XPC、XPZ、3VX、5VX、8VX等。

联体三角带主要有:A、B、C、D、SPA、SPB、SPC、SPZ、3V、5V、8V、3VX、5VX、8VX，从二联组到五联组三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O 型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。

三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8 VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5 MM。

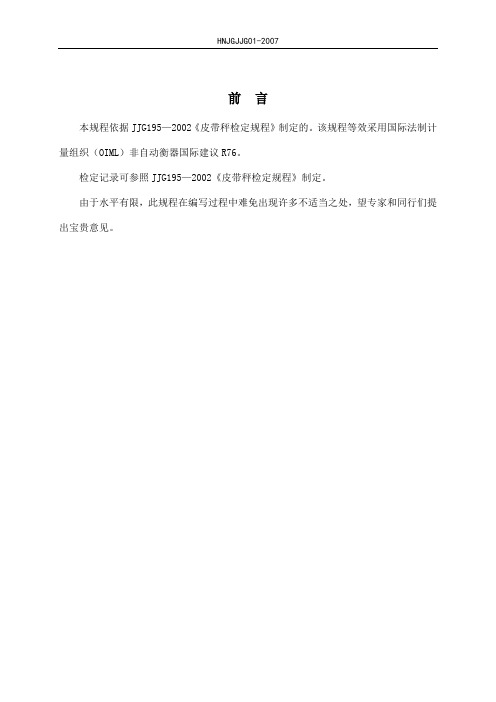

前言本规程依据JJG195—2002《皮带秤检定规程》制定的。

该规程等效采用国际法制计量组织（OIML）非自动衡器国际建议R76。

检定记录可参照JJG195—2002《皮带秤检定规程》制定。

由于水平有限，此规程在编写过程中难免出现许多不适当之处，望专家和同行们提出宝贵意见。

目录1 适用范围 (1)2 概述 (1)3 计量技术要求 (1)4 检定条件 (9)5 检定项目和检定方法 (10)6 检定结果处理和检定周期 (13)电子皮带秤检定规程（试行）1 适用范围本规程适用于公司范围内用于安装、使用中和修理后的各种策略式累计计量皮带秤（以下简称皮带秤）的检定。

皮带秤是安装在皮带输送机的适当位置上，对散装物料自动地进行快速、连续、累计称量的计量器具。

皮带秤称重系统由称重框架、称重传感器、测速传感器和称重指示控制器四大部分组成。

2 术语JJG555-1996《非自动秤通用检定规程》的部分术语适用于本规程，为便于计量检定，特引用其计量管理中的部分术语。

2.1 检定为评定秤的计量性能，确定其是否符合法定要求所进行的全部工作。

2.2 首次检定对从未检定过的秤所进行的检定。

注：首次检定包括：新制造、新安装的检定。

2.3 随后检定首次检定后的检定。

注：随后检定包括：a 周期检定；b 修理后检定；c 新投入使用强制检定的秤使用前申请的检定；d 周期检定有效期未到前的检定。

该检定通常是根据被检单位或使用者的要求。

2.4 使用中检验检验使用中的秤是否符合计量检定规程的要求；是否处于良好的工作状态；使用是否正确、可靠。

通常使用中检验是一种监督性检验。

3 计量技术要求3.1、皮带输送机3.1.1 皮带输送机的制造和安装。

皮带输送机的制造和安装应符合国家标准《带式输送机技术条件》要求。

3.1.2 皮带输送机的基本参数3.1.2.1 倾角3.1.2.1.1 I、Ⅱ级秤≤6º。

3.1.2.1.2 Ⅲ、Ⅳ级秤≤18º。

同步带长度节线计算方法
1.确定带长计算方式：根据传动装置类型和实际工作条件，选择适合
的带长计算方式。

主要有以下几种方法：
-最小中心距法：根据最小中心距、传动比和齿数计算带长。

-链轮法：根据链轮的齿数和实际中心距计算带长。

-综合法：结合实际工作条件，综合考虑中心距、弹性调整量等因素
计算带长。

2.确定最小中心距：根据传动装置的型号、带轮的齿数和模数等参数，计算最小中心距。

最小中心距是指同步带两个相邻齿轮之间的最小距离。

3.确定传动比：根据实际工作条件，计算传动比。

传动比是指两个相
邻齿轮的齿数比值。

4.计算带长：选择合适的带长计算方法，根据最小中心距和传动比计
算同步带的带长。

带长一般采用没有张紧装置时，绕两个齿轮的围长。

5.计算转速比：根据传动比计算转速比。

转速比是指驱动轴和被动轴
的转速之比。

6.确定多带速比：根据实际工作条件和带轮的齿数，计算多带速比。

多带速比是指同步带上多个带轮之间的转速比。

7.校核带轮和带长：根据计算结果校核带轮的选型和带长的选择是否
符合工作要求。

以上就是同步带长度节线的计算方法，通过计算可以确定同步带的带长、传动比、转速比和多带速比等参数，从而保证传动装置的正常工作。

同步带的长度计算方法
方法一：使用带轮直径和中心距计算同步带长度。

步骤1：确定带轮直径，通常使用两个带轮的直径之和作为计算的参考值。

步骤2：确定中心距，即两个带轮之间的距离。

步骤3：计算同步带的长度，可以根据下面的公式进行计算：
同步带长度=（π/2）×（带轮1直径+带轮2直径）+2×中心距
例如，带轮1的直径为200mm，带轮2的直径为300mm，中心距为500mm，则同步带长度为：
方法二：使用带的类型和中心距计算同步带长度。

步骤1：确定带的类型，例如HTD型、STD型等。

步骤2：确定中心距。

步骤3：根据带的类型和中心距查找相应的同步带长度计算表，表中会提供不同类型和不同中心距下的同步带长度。

例如，HTD型同步带，中心距为500mm，在HTD型同步带长度计算表中查找，找到中心距为500mm下的同步带长度为1802mm。

需要注意的是，同步带的长度计算方法可能会有一定的误差，因为同步带的伸长和收缩以及带材的松紧度等因素都会对长度产生影响。

因此，在实际应用中，可能需要根据具体情况进行适当的修正和调整。

另外，还可以使用CAD软件或专业的同步带设计软件进行计算和绘制。

皮带规格及长度计算皮带规格及长度计算理论长度=(半径1+半径2)*3,14 +(圆中心距*2)怎样计算三角皮带的长度（大轮直径350小轮直径180中心距420）计算长度L=2×A＋[π×（D1＋D2）÷2]＋[（D2－D1）×（D2－D1）÷（4×A）]A=420D1=180D2=350L=1689.7皮带的规格：一、O带/M带:皮带面宽度为9.5mm～10mm，皮带厚度为8 mm，长度20英寸～70英寸长，即500 mm～1775 mm长，其余长度很少用到。

皮带分为带齿和不带齿两种。

二、A带皮带面宽度为12.5～13mm，皮带厚度为9mm，长度为23英寸～100英寸长，即580 mm～2300mm长，其余长度很少用到。

皮带分为带齿和不带齿两种。

三、B带皮带面宽度为15mm～17mm，皮带厚度为11 mm，长度24英寸～99英寸长，即600 mm～2540 mm长，其余长度很少用到。

皮带带齿。

四、C带皮带面宽度为20mm～22mm，皮带厚度为13 mm，长度28英寸～98英寸长，即725 mm～2500 mm长，其余长度很少用到。

皮带带齿。

五、其它特殊工程汽车带为25mm～38mm宽，皮带长度、厚度，均可按皮带样板订做。

注：皮带表面有“recmf”字母为带齿切边三角带，remf为无齿切边三角带三角带长度计算1（inch）英寸=25.4mm一、O带/M带：外周长la=内周长（li）＋50 mm ，或外周长=节线长（lw/le）＋8 mm。

二、A带：外周长la=内周长li＋56 mm，或外周长=节线长（lw/ le）＋10 mm。

三、B带：外周长la=内周长li﹢70 mm，或外周长=节线长（lw /le）﹢13 mm。

四、C带：外周长la=内周长li﹢81 mm，或外周长=节线长（lw / le）﹢16mm。

注：la-表示v带外周长le（lw）-表示v带拉力线长度li表示v带内周长多楔带（pk）型（multi-rib）肋距为3.56mm- belt长度mm：一：汽车用pk 带：肋距为3.56 mm ，厚度为5.5mm ：二: 肋距为第一个肋中间到第二个肋中间的直线距离。

传动带可分为三角带、同步带（齿形带、时规带）、平皮带（片基带、龙带）、农用机皮带、高速防油带、圆形带（圆带）、扁形带、水塔带（广角带）、变速带、摩托车变速带、V型带(V带）、并联皮带、多沟带、六角带、活络带、牵引带、汽车皮带。

高速防油三角带SPA、SPB、SPC、SPZ高速防油V带主要型号有:SPA、SPB、SPC、SPZ、3V、5V、8V等。

普通三角带：主要型号有:A(13*8)、B(17*11)、C(22*14)、D(32*20)、Y(6*4)、Z(10*6)、K、M、O、5(5* 3)、8(8*5)、20(20*12.5)等。

齿型三角带主要型号有:AX、BX、CX、DX、YX、ZX、8X、XPA、XPB、XPC、XPZ、3VX、5VX、8V X等。

联体三角带主要有:A、B、C、D、SPA、SPB、SPC、SPZ、3V、5V、8V、3VX、5VX、8VX，从二联组到五联组三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。

三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A 型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为1 0.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21. 5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
