2019-电学综合中考真题

第20讲电流和电路电压电阻一、选择题（2019安徽）C（2019岳阳）C（2019潍坊）B（2019德州）B（2019聊城）C（2019临沂）D（2019威海）C（2019乐山）C（2019成都）B（2019深圳）28．地磅工作时，重物越重，电表的示数就越大。

下列四幅电路图中，R′是滑动变阻器，R是定值电阻。

其中符合地磅工作原理的是（ B ）（2019达州） A（2019眉山）C（2019自贡）D（2019重庆A卷）B（2019泰州）C（2019海南）D（2019北京）B（2019广东）C（2019广州）A（2019深圳）25．在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。

下列判断正确的是（A ）A．两球一定带同种电荷B．两球可能带异种电荷C．两球可能一个带电，一个不带电D．两球均只受两个力（2019河南）B（2019鄂州）C23．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷（2019鄂州）A25．如图所示，下列电路图中与实物图一致的是A B C D （2019郴州）C（2019郴州）D（2019湘潭）（2019湘潭）（2019湘潭）（2019湘西）C（2019邵阳） D（2019邵阳） B（2019青岛）ABD（2019潍坊）D（2019潍坊）（2019菏泽）C（2019菏泽）B（2019济宁）D（2019乐山）B（2019广安）C（2019内江）A5. 下列有关电现象的说法中正确的是A验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷C.电荷的移动形成电流 D. 与丝绸摩擦过的玻璃棒带负电荷（2019自贡）A（2019自贡）D（2019重庆B卷）D（2019绥化）B（2019吉林）A（2019呼和浩特）B（2019天津）A（2019上海）B（2019新疆自治区、兵团）B二、填空题（2019云南）两异种（2019昆明）负同种电荷相互排斥转移（2019江西）负不带电（2019宿迁）（2019苏州）并联 1.5（2019绥化）20 20（2019绥化）开关并（2019绥化）不带电或带正电电子（2019眉山）并L1断路或电流表断路或L1和电流表均断路（2019济宁）负正（2019北京）同种排斥(2019武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带___负_____电荷（选填“正”或“负”），是因为乙棒在摩擦过程中___得到_____电子（选填“得到”或“失去”）。

专题六电学综合计算题(必考)近五年电学计算题考查情况及2024年考向预测年份设问类型考查点思维方式预测2024极值范围问题1.欧姆定律的应用;2.滑动变阻器最大阻值;3.功率的极值极限思维2023极值;分类讨论1.动态电路分析;2.电功率的计算;3.分类求电阻发散思维1.定值电阻求解(欧姆定律);2.滑动变阻器最大阻值;3.功极限思维2022极值范围问题率的极值、比值2021分类讨论1.电源电压;2.功率;3.功率最大值(分类讨论)发散思维1.电阻(电水壶、电水龙头);2.灯泡正常工作电流;3.电源电阶梯思维2020电器类压的调节范围2019分类讨论1.电源电压;2.电阻可能值;3.电源电压极值发散思维类型1 极值、范围类1.(2023·石家庄模拟)如图所示,电源电压为4.5 V保持不变,R2是阻值为10 Ω的定值电阻,R1是最大阻值为30 Ω的滑动变阻器,小灯泡L标有“2.5 V0.25 A”字样,小灯泡的电阻不随温度变化而变化。

电流表的量程为0~0.6 A,电压表的量程为0~3 V。

(1)求小灯泡的额定功率;(2)只闭合S1时,为保证电路安全,求R1连入电路的最大阻值;(3)只闭合S2时,调节滑动变阻器R1,当灯泡正常发光时,R1的功率为P1,若只闭合S1时,电路的最小功率为P2,求P1与P2的比值。

2.(2023·秦皇岛模拟)如图所示,电源电压恒定,灯L的规格为“12 V1 A”(即正常工作时的电压和电流)且不考虑灯丝电阻随温度的变化,滑动变阻器R2上标有“?Ω2 A”(最大阻值不清晰)。

在电路安全的前提下,操作如下:当闭合开关S1、S2、S3,滑片移动到最左端时,灯泡正常发光;当只闭合开关S1,滑片移动到接入阻值为R a时电压表示数是7.2 V,R a为滑动变阻器最大阻值的14,此时电流表示数为I1;还是只闭合开关S1,滑片移动到接入阻值为R b=2R a时,电压表的示数变化了1.2 V,此时电流表示数为I2。

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

电学综合测试卷一、选择题(本大题共15个小题，共33分。

1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上的选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(D)A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针(第1题图)(第2题图)(第3题图) 2．如图所示，闭合开关后两灯均能发光，则(B)A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙为电流表 D．甲、乙为电压表3．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是(C)A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(D)A B C D5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(B)A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1短路6．如图是家庭电路示意图，下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。

下图中是托盘电动机，R是加热电阻，对其内部电路设计合理的是(B)A B C D8．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(A)A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大9．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当开关S2由闭合到断开时，电路中(C)A．电压表V的示数变小B．电流表A1的示数变小C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大(第8题图)(第9题图)(第10题图) 10．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C) A．A的电阻为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比5∶4D．当A和B串联，两者电阻相同时，电源电压为3 V11．下列做法中符合安全用电要求的是(C)A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝12．如图所示，电源电压6 V保持不变，R1＝10 Ω。

中考物理电学基础综合题含答案一、电磁学综合题1．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C 、D 表面带有不同种电荷，因此在C 、D 的表面之间就形成一定电压，导体C 、D 两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C 、D 两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C 、D 两表面间的电压越大，说明此时磁场越强。

（2019·河南中考模拟）某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。

电源电压恒为220V ，R 1和R 2是两个电热丝（不考虑温度对电阻的影响），R 2＝30Ω，L 是标有“220V160W ”的照明灯泡。

白天有日光的时候，只开启该系统的保温功能并连续工作10h ，此时R 1与R 2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h 、请解答下列问题（1）白天该系统应断开关_____（选填“S 1”、“S 2”或“S 1和S 2“），开启保温功能。

（2）R 1的阻值是多大_____？（3）晚上同时开启加热和照明功能时，电路的总功率是多大______？ （4）该系统每天消耗的电能是多少kW •h_______？ 【答案】S 1和S 2 10Ω 5000W 72.1kW •h 【解析】 【详解】（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P ＝2U R可知，电路的总电阻应最大，即R 1与R 2应串联，所以，由图可知开关S 1、S 2都应断开；（2）当开关S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，由于串联电路中电流处处相等，则根据P ＝I 2R 可得R 1与R 2的电功率之比：12P P ＝2122I R I R ＝12R R ＝13；所以，R 1＝13R 2＝13×30Ω＝10Ω； （3）晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，灯泡正常发光，所以，电路的总功率：P ＝P L +P R1＝P L +21U R ＝160W+()2220V 10Ω＝5000W ＝5kW ；2．心脏的平均功率：960J 16W 60sW P t ===。

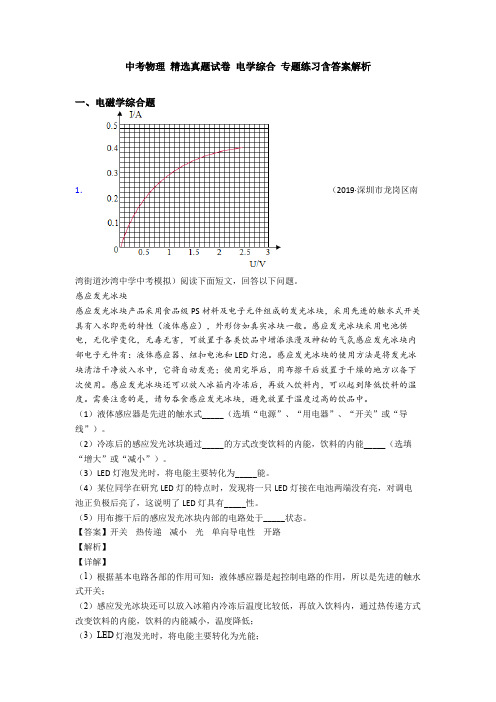

中考物理精选真题试卷电学综合专题练习含答案解析一、电磁学综合题1．（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）阅读下面短文，回答以下问题。

感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般。

感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。

感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。

感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度。

需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。

（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）。

（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）。

（3）LED灯泡发光时，将电能主要转化为_____能。

（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性。

（5）用布擦干后的感应发光冰块内部的电路处于_____状态。

【答案】开关热传递减小光单向导电性开路【解析】【详解】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；（3）LED灯泡发光时，将电能主要转化为光能；（4）LED 灯也叫发光二极管，它具有单向导电性；2．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

2019年中考物理试题专题训练——电学作图专题1.（2019贵阳，21）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。

要求：两灯并联。

开关S在干路上，电流表只通过L1的电流，导线不能交叉。

2.（2019兰州，27）请在图中用笔画线代替导线连接电路。

要求：两灯并联，开关S同时控制两盏灯泡。

3.（2019赤峰，17）吸油烟机的主要元件有照明灯、电动机（元件符号为：）。

在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。

按照上述要求，在图9丙中画出其工作原理电路图（电源已给出）。

4.（2019随州，14）随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。

刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。

刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。

在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。

5.（2019桂林，22）为使电路正常工作，请在下图中恰当位置填入电流表或电压表。

6.(2019上海，18)在图6 所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。

补上后要求:闭合电健S后,向右移动滑动变阻器的滑片P,小灯泡L 亮度不变,电流表的示数变小。

7.（2019沈阳，25）随着时代的发展和社会的进步，小轿车已经逐步进入普通百姓的家庭。

去年寒假，小明家新买了一辆国产小轿车，当天天气晴朗，爸爸带他一起去试车，小明拿着汽车使用说明书想要了解汽车的功能。

(1)说明书上提到该汽车上的导航系统采用的是令国人骄傲的北斗导航系统，该系统通过____（选填“超声波”或“电磁波”）实现卫星和汽车之间的信号传输。

(2)汽车启动后，爸爸不小心碰到了方向盘旁边的一个手柄，导致玻璃水喷到前挡风玻璃的外侧，雨刮器自动工作，刮去了玻璃水。

小明想，这么冷的天，玻璃水为什么不会凝固呢？应该是这款玻璃水的凝固点比普通水的凝固点____（选填“高”或“低”）的缘故。

中考物理电学综合计算题汇总一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。

则L2的电流I2=I−I1=1.2A−0.3A=0.9A。

（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。

爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____． A ．月球背面光线太暗 B ．月球背面距离地球太远 C ．月背着陆，通讯不便 D ．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A 或者B ）（A 烈日暴晒、B 寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V ，当电动机正常工作时，通过线圈的电流是10A ，5min 内电动机所做的机械功是______J. 【答案】B 前 电磁波 C A 315000 【解析】 【详解】（1）A ．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A 错误；B ．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B 正确；C ．质量不会随位置的变化而变化故C 错误；D ．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D 错误； （2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。

2019年中考物理真题集锦——专题十：电学作图1. (2019衡阳，27)某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R，其中○A1表所用的量程为0～3A，○A2表所用的量程为0～0. 6A，定值电阻R＝20Ω，电源是电压可调的学生电源。

(1)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、R x、○A1、○A2)(2)如果○A1表示数为I1、○A2表示数为I2，则R x =________(用I1、I2和R表示)(3)改变源电压，将每次实验中○A1表的示数I1和表○A2的示数I2描在I1-I2图像上，连接这些点，得到如图乙中实线a，由图可知，R x =________ Ω(4)若该实验小组还是用同样的液体做这个实验，但只做了一项改变，导致I1一I2的关系变成如图乙中实线b所示，则这项改变可能是______(双选，改变后注射器中没有气泡)A. 增加液体的体积B. 减少液体的体积C. 将注射器中的液体全部倒入横截面积更大的注射器D. 将注射器中的液体全部倒入横截面积更小的注射器2.(2019娄底，22)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U恒为6V，小灯泡标有“3.8V”字样，它正常发光时通过的电流约为0.32A。

（1）小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。

请指出小明在连接电路时的错误操作：① _____；②滑动变阻器滑片P在图甲最右端位置。

（2）另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是_____。

（3）小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_____W。

（4）小明还想用已有实验器材测量未知电阻R x（约1Ω）的阻值。

当他用电阻R x替换小灯泡后，发现电压表已损坏。
