你不知道双法兰传力接头知识

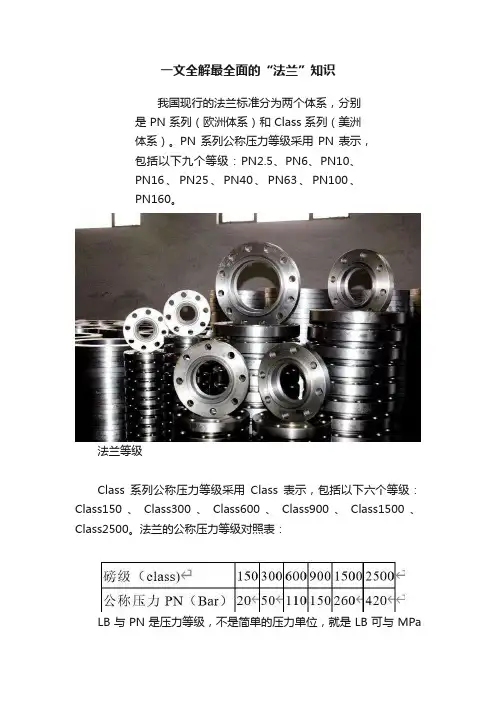

一文全解最全面的“法兰”知识我国现行的法兰标准分为两个体系，分别是PN系列（欧洲体系）和Class系列（美洲体系）。

PN系列公称压力等级采用PN表示，包括以下九个等级：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。

法兰等级Class系列公称压力等级采用Class表示，包括以下六个等级：Class150、Class300、Class600、Class900、Class1500、Class2500。

法兰的公称压力等级对照表：LB与PN是压力等级，不是简单的压力单位，就是LB可与MPa相互换算，但是LB与PN是不能简单的换算的。

因为压力等级本身就应该是无次的，只是不同的等级标准，互换时除了要考虑LB与MPa 的换算关系，大概是MPa=0.007×LB。

HG/T20592-2009与HG/T20592-97法兰标准中公称压力的区别。

压力换算公式：1巴（bar)=100000帕（Pa)=10牛顿/平方厘米=0.1MPa（MPa就是兆帕）是国际标准组织定义的单位。

在HG/T20592-2009法兰标准中压力为PN16，与HG/T20592-97法兰标准中压力PN1.6的压力是相同的，即我们平时所说的16公斤压力。

2009版公称压力是按bar为单位，97版公称是按MPa为单位，16bar=1.6MPa。

法兰的概念与分类法兰又叫法兰盘或凸缘盘。

法兰是使管子与管子相互连接的零件，连接于管端；也有用在设备进出口上的法兰，用于两个设备之前的连接。

法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰按连接方式可分为螺纹连接（丝扣连接）法兰和焊接法兰。

1、按化工行业标准来分，法兰分为：2、按石化（SH）行业标准来分，法兰分为：3、按机械（JB）行业标准来分，法兰分为：4、按国家（GB）标准来分，法兰分为：5、按照连接方式法兰连接种类来分，法兰分为：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。

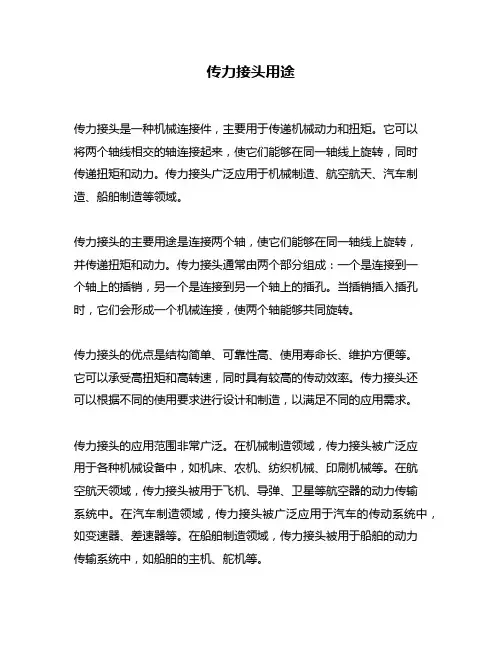

双法兰管道传力接头的作用双法兰管道传力接头是一种常见的管道连接件，它在工业领域中起着重要的作用。

它能够将两段管道连接在一起，同时传递力量和承受压力，保证管道的正常运行。

本文将详细介绍双法兰管道传力接头的作用和相关知识。

双法兰管道传力接头主要是由两个法兰和一个中间的密封垫片组成。

法兰是一种用于连接两段管道的环形金属零件，它具有一定的厚度和孔洞，可以与其他法兰进行配合。

中间的密封垫片则是用于填充法兰之间的间隙，防止液体或气体泄漏。

通过螺栓将两个法兰和密封垫片一起固定在一起，从而形成一个密封的管道连接。

双法兰管道传力接头的作用有以下几个方面：1. 连接管道：双法兰管道传力接头可以连接两段管道，使其成为一个整体。

在工业生产中，常常需要将不同部分的管道连接在一起，以满足工艺流程的要求。

双法兰管道传力接头能够有效地连接管道，确保管道的完整性和稳定性。

2. 传递力量：在管道运行过程中，常常需要传递力量，例如输送液体或气体。

双法兰管道传力接头可以承受管道中的压力和拉力，将力量传递到下一个管道或设备上。

它能够有效地承受压力和拉力，保证管道的正常运行。

3. 承受压力：在工业生产中，管道经常承受着高压力的液体或气体。

双法兰管道传力接头通过固定法兰和密封垫片，能够有效地承受管道中的压力，并保持密封性。

它能够防止液体或气体泄漏，确保管道的安全运行。

4. 调整管道角度：有时候，管道需要在一定的角度范围内进行调整，以适应不同的工艺需求。

双法兰管道传力接头具有一定的柔性，可以在一定范围内进行角度调整。

它能够使管道在不同的位置和角度上连接，满足工艺要求。

双法兰管道传力接头在工业领域中起着重要的作用。

它能够连接管道、传递力量、承受压力和调整管道角度，保证管道的正常运行。

在使用双法兰管道传力接头时，需要注意选择合适的材料和规格，确保其质量和可靠性。

此外，定期检查和维护双法兰管道传力接头，可以延长其使用寿命，提高工作效率。

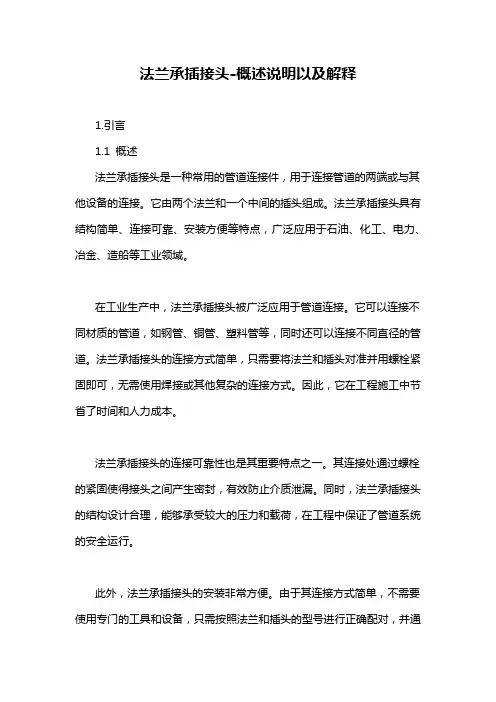

法兰承插接头-概述说明以及解释1.引言1.1 概述法兰承插接头是一种常用的管道连接件，用于连接管道的两端或与其他设备的连接。

它由两个法兰和一个中间的插头组成。

法兰承插接头具有结构简单、连接可靠、安装方便等特点，广泛应用于石油、化工、电力、冶金、造船等工业领域。

在工业生产中，法兰承插接头被广泛应用于管道连接。

它可以连接不同材质的管道，如钢管、铜管、塑料管等，同时还可以连接不同直径的管道。

法兰承插接头的连接方式简单，只需要将法兰和插头对准并用螺栓紧固即可，无需使用焊接或其他复杂的连接方式。

因此，它在工程施工中节省了时间和人力成本。

法兰承插接头的连接可靠性也是其重要特点之一。

其连接处通过螺栓的紧固使得接头之间产生密封，有效防止介质泄漏。

同时，法兰承插接头的结构设计合理，能够承受较大的压力和载荷，在工程中保证了管道系统的安全运行。

此外，法兰承插接头的安装非常方便。

由于其连接方式简单，不需要使用专门的工具和设备，只需按照法兰和插头的型号进行正确配对，并通过螺栓进行紧固即可完成安装。

这种便捷的安装方式大大提高了工程的施工效率。

综上所述，法兰承插接头是一种结构简单、连接可靠、安装方便的管道连接件。

它广泛应用于各个工业领域，对于提高工程施工效率和保障管道系统的安全运行起到了重要作用。

在未来的发展中，我们可以进一步优化法兰承插接头的设计和制造工艺，提高其耐腐蚀性能和承载能力，以满足不断发展的工业需求。

1.2文章结构1.2 文章结构本文将按照以下结构进行阐述与分析法兰承插接头。

1.2.1 简介法兰承插接头的基本原理和构造。

首先将介绍法兰承插接头的基本定义和特点，包括其结构、组成部件以及工作原理。

此部分将为读者提供对法兰承插接头的整体认识。

1.2.2 应用领域和用途。

接下来将对法兰承插接头的广泛应用和主要用途进行介绍和分析。

将探讨其在工业生产中的应用领域，例如石油化工、供水供热等领域，以及在各种管道连接中的具体用途。

法兰常识“法兰”是Flange的音译，也称法兰盘或突缘，原指结构或机械零件上垂直于零件轴线的突出边缘。

人们常称为法兰盘，按照规范的叫法，就是“法兰”，可以把“盘”字去掉。

法兰是使管子与管子、阀门附件等相互连接的零件。

法兰分螺纹连接（丝接）法兰和焊接法兰及卡套法兰等型式，是管道施工的重要连接方式。

法兰连接系指由法兰、垫片及螺栓三者组合而成的密封结构的可拆密封结构，称为法兰接头，在管路安装工程中，称为法兰连接。

法兰连接就是把两段管道、管件或管路附件，先各自固定在一个法兰上，垫片放在两法兰的密封面之间，法兰上有螺栓孔（不同压力、不同通径的螺栓孔直径和螺栓数量是不同的），将螺栓插人法兰的螺栓孔，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上微观凹凸不平处，使两片法兰连接严密不漏。

有的设备或管路附件本身自带法兰，称为整体法兰，与配管也需采用法兰连接。

法兰连接是一种可拆卸连接，使用方便，能够承受较大的压力，在工业管道中，法兰连接的使用十分广泛。

法兰密封面的型式有四种基本类型：平面密封面法兰（包括平面，代号FF和突面，代号RF)，适用于压力不高、介质无毒的场合及公称压力小于4.OMPa等级中；凹凸密封面法兰（代号FM),适用于压力较髙的场合，可用于公称压力2.5、4.0、6.4MPa等级中；榫槽密封面法兰（代号TG)，适用于易燃、易爆、有毒介质及压力较髙的场合；环连接面法兰（代号RJ)，主要用在高温、高压的两高的工况。

在欧洲体系法兰和国标法兰中，采用PN标记，公称压力为PN2.5〜PN400，即公称压力为2.5〜400bar(巴），亦即0.25〜40.OMPa(兆帕）。

国标法兰中采用的美标法兰，采用Class标记，即公称压力分为150、300、600、900、1500及2500，共6个等级。

Class在法兰标准中用以表示英制公称压力系列，并非压力单位。

英制压力单位是“psi”，定义为英镑/平方英寸。

双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力(盲板力)和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。

双法兰传力接头主要用于泵、阀门等附件的松套连接。

双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力(盲板力)和补偿管路误差，不能吸收轴向位移。

重要用于泵、阀门、管路等附件的松套连接。

我们来看下双法兰管道传力接头的作用。

传力接头主要用于泵、阀门等附件的松套连接。

双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。

重要用于泵、阀门、管路等附件的松套连接。

安装说明由本体，密封圈，压盖，伸缩短管等主要部件组成该产品适用于两边均与法兰连接的管道中安装时调节产品两端与法兰的安装长度，对角均匀拧紧压盖螺栓使用其成为一个整体并有一定的位移量方便。

安装维修时根据现场时根据现场尺寸进行调整。

在工作时可以反轴向推力传递至整个管道。

以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。

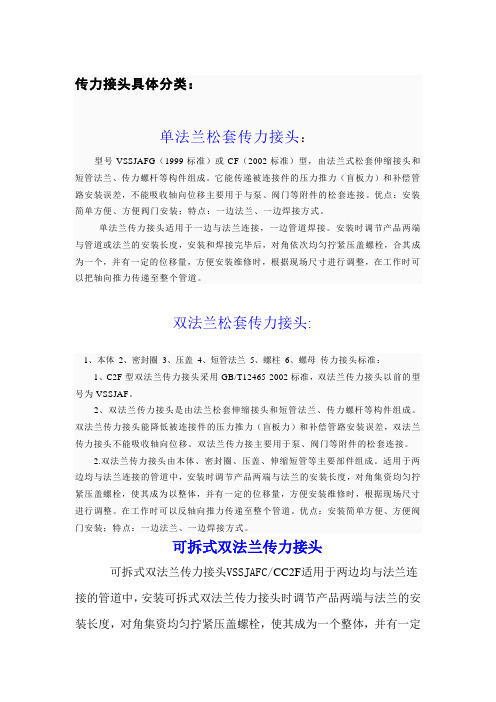

传力接头具体分类：单法兰松套传力接头：型号VSSJAFG（1999标准）或CF（2002标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。

它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移主要用于与泵、阀门等附件的松套连接。

优点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。

单法兰传力接头适用于一边与法兰连接，一边管道焊接。

安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，合其成为一个，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整，在工作时可以把轴向推力传递至整个管道。

双法兰松套传力接头:1、本体2、密封圈3、压盖4、短管法兰5、螺柱6、螺母传力接头标准：1、C2F型双法兰传力接头采用GB/T12465-2002标准，双法兰传力接头以前的型号为VSSJAF。

2、双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。

双法兰传力接头能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。

双法兰传力接主要用于泵、阀门等附件的松套连接。

2.双法兰传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。

适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。

在工作时可以反轴向推力传递至整个管道。

优点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。

可拆式双法兰传力接头可拆式双法兰传力接头VSSJAFC/CC2F适用于两边均与法兰连接的管道中，安装可拆式双法兰传力接头时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。

可拆式双法兰传力接头在工作时可以反轴向推力传递至整个管道。

1、CC2F型可拆双法兰传力接头采用GB/T12465-2002标准，以前的型号为VSSJAFC。

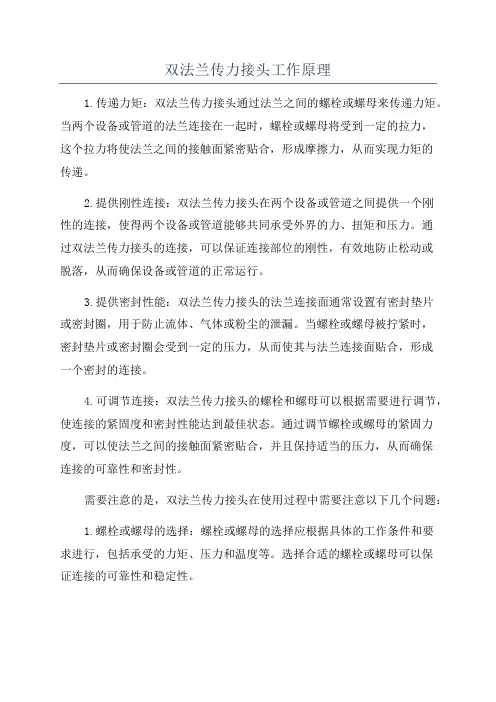

双法兰传力接头工作原理1.传递力矩：双法兰传力接头通过法兰之间的螺栓或螺母来传递力矩。

当两个设备或管道的法兰连接在一起时，螺栓或螺母将受到一定的拉力，这个拉力将使法兰之间的接触面紧密贴合，形成摩擦力，从而实现力矩的传递。

2.提供刚性连接：双法兰传力接头在两个设备或管道之间提供一个刚性的连接，使得两个设备或管道能够共同承受外界的力、扭矩和压力。

通过双法兰传力接头的连接，可以保证连接部位的刚性，有效地防止松动或脱落，从而确保设备或管道的正常运行。

3.提供密封性能：双法兰传力接头的法兰连接面通常设置有密封垫片或密封圈，用于防止流体、气体或粉尘的泄漏。

当螺栓或螺母被拧紧时，密封垫片或密封圈会受到一定的压力，从而使其与法兰连接面贴合，形成一个密封的连接。

4.可调节连接：双法兰传力接头的螺栓和螺母可以根据需要进行调节，使连接的紧固度和密封性能达到最佳状态。

通过调节螺栓或螺母的紧固力度，可以使法兰之间的接触面紧密贴合，并且保持适当的压力，从而确保连接的可靠性和密封性。

需要注意的是，双法兰传力接头在使用过程中需要注意以下几个问题：1.螺栓或螺母的选择：螺栓或螺母的选择应根据具体的工作条件和要求进行，包括承受的力矩、压力和温度等。

选择合适的螺栓或螺母可以保证连接的可靠性和稳定性。

2.螺栓的紧固力度：螺栓的紧固力度需要根据具体的工作情况进行调节。

过紧或过松都会对连接的可靠性和密封性能产生负面影响，因此需要注意合适的紧固力度。

3.密封垫片或密封圈的选择：密封垫片或密封圈的选择应根据具体的介质和工作条件进行。

不同的介质和工作条件会对密封材料产生不同的侵蚀和磨损，因此需要选择耐腐蚀和耐磨损的材料。

总的来说，双法兰传力接头通过法兰之间的螺栓或螺母传递力矩，提供刚性连接和密封性能，实现设备或管道的连接和传递力矩的目的。

通过合适的螺栓和螺母的选择，以及适当的紧固力度和密封材料的选择，可以确保双法兰传力接头的安全可靠地工作。

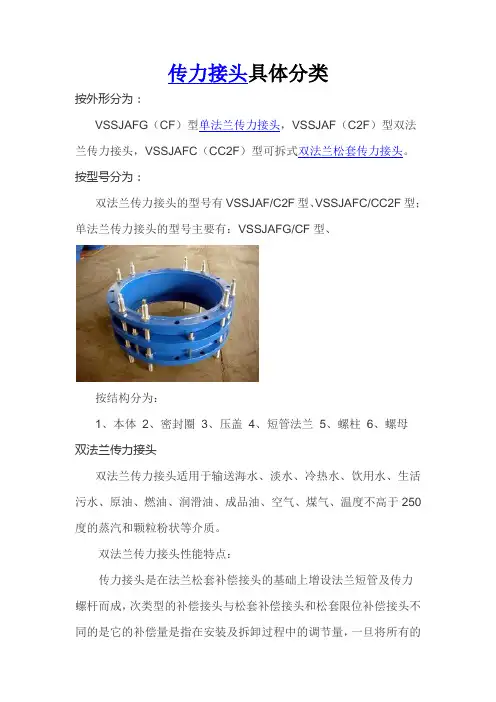

传力接头具体分类
按外形分为：
VSSJAFG（CF）型单法兰传力接头，VSSJAF（C2F）型双法兰传力接头，VSSJAFC（CC2F）型可拆式双法兰松套传力接头。

按型号分为：
双法兰传力接头的型号有VSSJAF/C2F型、VSSJAFC/CC2F型；单法兰传力接头的型号主要有：VSSJAFG/CF型、
按结构分为：
1、本体
2、密封圈
3、压盖
4、短管法兰
5、螺柱
6、螺母
双法兰传力接头
双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

双法兰传力接头性能特点：
传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力
螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的
螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等
设备。

双法兰传力接头安装说明
双法兰传力接头适用两边都是法兰的连接方式，调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。

在工作时可以把轴向推力传递至整个管道。

传力接头的材质：材料有Q235碳钢、不锈钢、铸钢、球墨铸铁等。

不同的用途选用不同的材质和型号。

传力接头分类有：单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。

法兰传力接头型号1. 引言法兰传力接头是一种常用的管道连接件，用于连接管道系统中的法兰。

它具有良好的密封性能和承载能力，广泛应用于石油、化工、电力、冶金等行业。

本文将介绍法兰传力接头的基本结构、分类以及常见的型号。

2. 法兰传力接头的基本结构法兰传力接头由法兰和传力螺栓组成。

其中，法兰是连接管道的关键部件，通常由碳钢、不锈钢或其他合金材料制成。

它有多种形状和尺寸，如平焊法兰、对焊颈法兰、盲板法兰等。

传力螺栓则用于固定法兰，确保连接的牢固性。

3. 法兰传力接头的分类根据连接方式和结构形式，法兰传力接头可以分为以下几类：3.1 平焊法兰（SO）平焊法兰是最常见的一种类型，其连接面为平面。

它适用于低压或温度较低的场合，如自来水管道等。

3.2 对焊颈法兰（WN）对焊颈法兰是一种连接面为凸台的法兰，通常用于高压或高温的场合。

它具有良好的密封性能和承载能力，适用于化工、石油等行业。

3.3 盲板法兰（BL）盲板法兰是一种用于封堵管道的特殊类型。

它没有连接孔，主要用于临时封堵或检修管道。

3.4 螺纹法兰（TH）螺纹法兰是通过内外螺纹连接的一种法兰。

它适用于低压和小口径的管道系统。

4. 常见的法兰传力接头型号根据国际标准，常见的法兰传力接头型号有以下几种：4.1 ANSI B16.5ANSI B16.5是美国国家标准协会制定的一种标准。

它规定了钢制管道配件（包括法兰）的尺寸、材料和技术要求。

该标准包括了各种类型和压力等级的法兰。

4.2 DIN EN1092-1DIN EN1092-1是德国工程规范协会制定的欧洲标准之一。

它规定了钢制和铸铁法兰的尺寸、材料和技术要求。

该标准适用于欧洲市场。

4.3 JIS B2220JIS B2220是日本工业标准化协会制定的一种标准。

它规定了钢制和铸铁法兰的尺寸、材料和技术要求。

该标准适用于日本市场。

4.4 GB/T 9119GB/T 9119是中国国家标准化管理委员会制定的一种标准。

双法兰传力接头VSSJAF型
使
用
说
明
书
上海良工阀门厂有限公司
双法兰传力接头VSSJAF型
一、概述
VSSJAG型双法兰传力接头适用两边都是法兰的连接方式。

安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。

在工作时可以把轴向推力传递至整个管道。

二、技术条件
序号名称数量材料
1 本体 1 WCB、QT400-15、Q235A、ZG230-450、20
2 密封圈 1 NBR
3 压盖 1 QT400-15、Q235A、ZG230-450、20
4 限位短管法兰 1 Q235A、20、16Mn
5 螺母4n Q235A、20、1Cr18Ni9Ti
6 长螺柱n Q235A、35、1Cr18Ni9Ti
7 螺柱n Q235A、35、1Cr18Ni9Ti。
