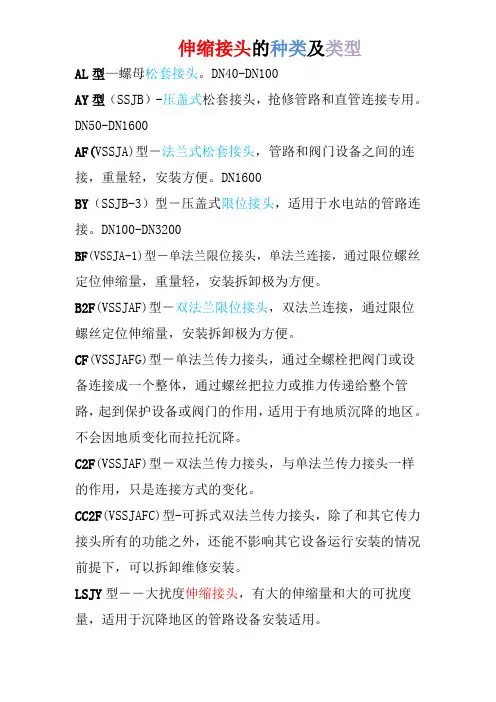

伸缩接头的各种型号介绍

AL型—螺母松套接头。

DN40-DN100AY型（SSJB）-压盖式松套接头，抢修管路和直管连接专用。

DN50-DN1600AF(VSSJA)型－法兰式松套接头，管路和阀门设备之间的连接，重量轻，安装方便。

DN1600BY（SSJB-3）型－压盖式限位接头，适用于水电站的管路连接。

DN100-DN3200BF(VSSJA-1)型－单法兰限位接头，单法兰连接，通过限位螺丝定位伸缩量，重量轻，安装拆卸极为方便。

B2F(VSSJAF)型－双法兰限位接头，双法兰连接，通过限位螺丝定位伸缩量，安装拆卸极为方便。

CF(VSSJAFG)型－单法兰传力接头，通过全螺栓把阀门或设备连接成一个整体，通过螺丝把拉力或推力传递给整个管路，起到保护设备或阀门的作用，适用于有地质沉降的地区。

不会因地质变化而拉托沉降。

C2F(VSSJAF)型－双法兰传力接头，与单法兰传力接头一样的作用，只是连接方式的变化。

CC2F(VSSJAFC)型-可拆式双法兰传力接头，除了和其它传力接头所有的功能之外，还能不影响其它设备运行安装的情况前提下，可以拆卸维修安装。

LSJY型――大扰度伸缩接头，有大的伸缩量和大的可扰度量，适用于沉降地区的管路设备安装适用。

QJT型--球形补偿接头是应用于管道拐弯处，依靠球体的角位移来吸收或补偿管道。

DSSJ型—多功能伸缩接头，具有限位伸缩的功能外，还具有结构合理、构造简单、安装方便等特点。

口径DN40--DN4000. SSQ型－套筒式伸缩接头，依据S313图集标准，经历二十多年的发展，是一种经的起考验的老产品，近年来销量减小，可能使新产品代替的缘故。

缺点：外观笨重，安装拆卸不方便。

S313型--双法兰连接，是众多接头中安装拆卸最方便的产品。

缺点：没有限位装置，容易拉脱。

SSQP型－双法兰限位接头，和SSQ产品的功能一样，只是多了几条限位装置。

材质为：A3钢、QT450。

CS型――热力管道伸缩接头。

适用温度20-380℃.缺点是：技术不太成熟，300度以上的高温不适宜。

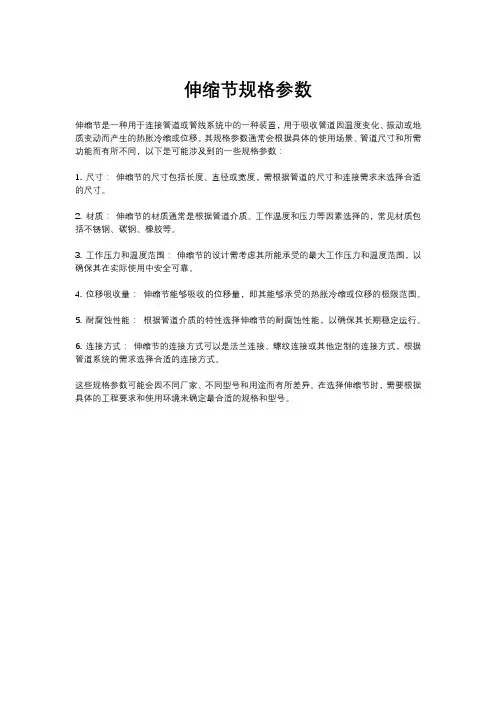

伸缩节规格参数
伸缩节是一种用于连接管道或管线系统中的一种装置，用于吸收管道因温度变化、振动或地质变动而产生的热胀冷缩或位移。

其规格参数通常会根据具体的使用场景、管道尺寸和所需功能而有所不同，以下是可能涉及到的一些规格参数：
1. 尺寸：伸缩节的尺寸包括长度、直径或宽度，需根据管道的尺寸和连接需求来选择合适的尺寸。

2. 材质：伸缩节的材质通常是根据管道介质、工作温度和压力等因素选择的，常见材质包括不锈钢、碳钢、橡胶等。

3. 工作压力和温度范围：伸缩节的设计需考虑其所能承受的最大工作压力和温度范围，以确保其在实际使用中安全可靠。

4. 位移吸收量：伸缩节能够吸收的位移量，即其能够承受的热胀冷缩或位移的极限范围。

5. 耐腐蚀性能：根据管道介质的特性选择伸缩节的耐腐蚀性能，以确保其长期稳定运行。

6. 连接方式：伸缩节的连接方式可以是法兰连接、螺纹连接或其他定制的连接方式，根据管道系统的需求选择合适的连接方式。

这些规格参数可能会因不同厂家、不同型号和用途而有所差异。

在选择伸缩节时，需要根据具体的工程要求和使用环境来确定最合适的规格和型号。

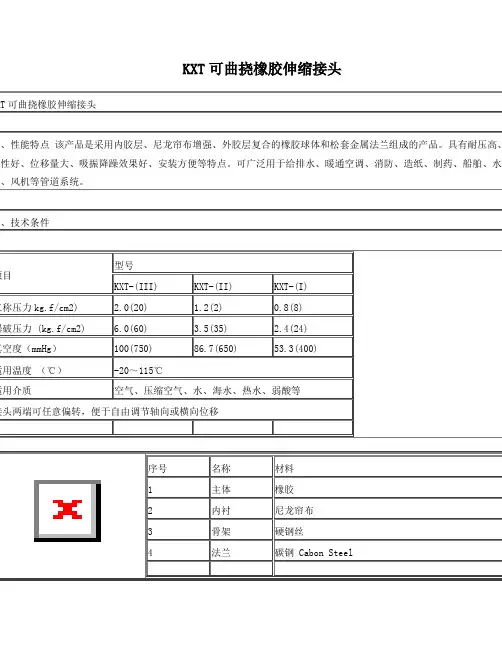

KXT可曲挠橡胶伸缩接头XT可曲挠橡胶伸缩接头一、性能特点该产品是采用内胶层、尼龙帘布增强、外胶层复合的橡胶球体和松套金属法兰组成的产品。

具有耐压高、弹性好、位移量大、吸振降躁效果好、安装方便等特点。

可广泛用于给排水、暖通空调、消防、造纸、制药、船舶、水泵、风机等管道系统。

二、技术条件型号项目KXT-(III) KXT-(II) KXT-(I)工称压力kg.f/cm2) 2.0(20) 1.2(2) 0.8(8)爆破压力 (kg.f/cm2) 6.0(60) 3.5(35) 2.4(24)真空度（mmHg）100(750) 86.7(650) 53.3(400)适用温度（℃）-20～115℃适用介质空气、压缩空气、水、海水、热水、弱酸等接头两端可任意偏转，便于自由调节轴向或横向位移序号名称材料1 主体橡胶2 内衬尼龙帘布3 骨架硬钢丝4 法兰碳钢 Cabon SteelKXT 可曲挠橡胶伸缩接头的基本尺寸PN0.6MPaPN0.1MPa轴向位移t横向位移 角向位移 公称通径 长度 法兰外径 DI d 螺栓法兰外径 DI d 螺栓压缩 伸长数量 直径数量 直径40 95 130 100 14 4M12 150 110184M16106 9 1550 105 140 110 165125 765 115 160 130 185 145 131180 135 190 150 18 M16 200 160 815 8 12100 150 210 170 220 180 1910 13 125 165 240 2008 250210 12 14 150 180 265 225 285 240 22 M2020200 210 320 280 340 29525 16 22250 230 375 335 12395 350 12300 245 440395 22 M20 445 400 350 255480 44550546016400540495 1656551526 M24450 595 550 615 565 20500645 60020670620600 260 755 705426 M24780 72530 M27700 340 860 810 2489584024800360 97592030 M27 1015 95033 M30900 380 1075 1020 1115 1050281000 420 1175 1120 28 1230 1160 36 M33 1200 440 1405 1340 33 32 M30 1455 1380 39 32 M3614001630 1560 36 36 M331675 1590 42 36 M391600 1830 1760 40 1915 1820 48 40 M45 1800 2045 1970 39 44 M36 2115 2020 44 2000 2265 2180 42 48 M39 2325 2230 48JGD-WD 型德标高压避震喉JGD-WD 型德标高压避震喉又称作减振器、管道减震器、避震喉、软接头等。

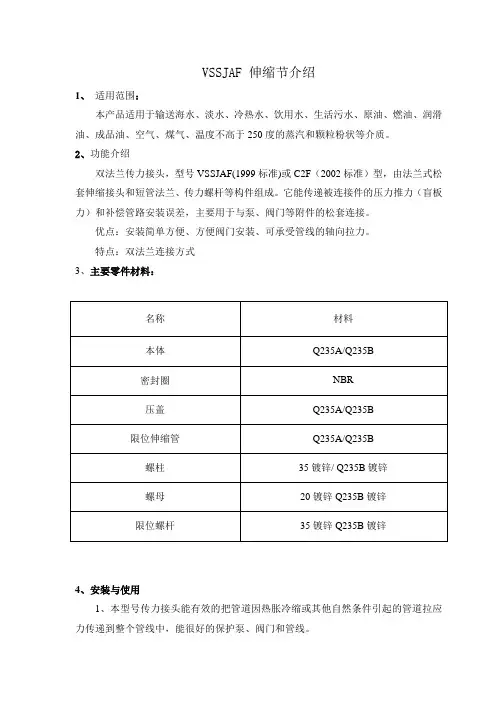

VSSJAF 伸缩节介绍1、适用范围：本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

2、功能介绍双法兰传力接头，型号VSSJAF(1999标准)或C2F（2002标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。

它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，主要用于与泵、阀门等附件的松套连接。

优点：安装简单方便、方便阀门安装、可承受管线的轴向拉力。

特点：双法兰连接方式3、主要零件材料：4、安装与使用1、本型号传力接头能有效的把管道因热胀冷缩或其他自然条件引起的管道拉应力传递到整个管线中，能很好的保护泵、阀门和管线。

2、安装前请查看本接头与连接管道的使用工况（压力、温度、介质、连接标准）是否一致。

3、接头在出厂时的结构长度为安装长度（可根据工况需求进行调节）4、安装时首先把一端法兰的螺栓与管道或阀门法兰连接好后，再松开压盖螺母，利用短管螺母倒旋便可把短管拉出到伸缩长度（具体详见样本）并与管道连接。

5、两端法兰与管道连接好后，采用对称发均匀紧固压盖螺母，然后再把本体和短管的螺母拧紧，使其起到传力作用。

6、安装时两端管道中心与接头中心应保持一致，管道两端间距必须平行，法兰平面不得倾斜。

7、请勿在施工现场随意拆卸解体接头。

8、产品在运输装卸及安装过程中应避免磕碰，并远离火源。

9、安装传力接头紧固螺栓时，禁止使用加长扳手和使用加力杆紧固.5、订货需知为了保证您使用的需要，在您订货时请详细说明：阀门的类型，规格，材质，公称压力，工作压力和使用温度，介质成分，阀门与管路连接标准等。

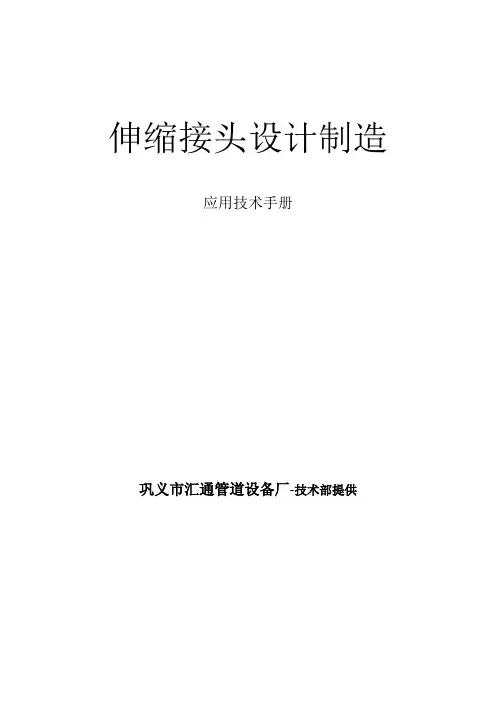

伸缩接头设计制造
应用技术手册
巩义市汇通管道设备厂-技术部提供
AL型螺母松套伸缩接头结构如左：AL型螺母松套伸缩接头尺寸符合
VSSJA-2型双法兰限位伸缩接头
VSSJA-2型双法兰限位伸缩接头又叫B2F型双法兰松套限位伸缩接头。

伸缩接头尺寸符合GB/T12465-2010标准.伸缩接头有两种：松套伸缩接头、松套限位伸缩接头。

可按用户实际需要制作各种规格伸缩接头。

巩义市汇通坚持从严管理质量为先，合理的价格、优良的服务是我厂给用户的承诺。

VSSJA-2型双法兰限位伸缩接头执行的国家标准《GB/T12465-2002管路松套补偿接头》和《GB/T12465-2007管路松套补偿接头》,《GB/T12465-2007》包含《GB/T12465-2002》内容。

应用范围:VSSJA-2型双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

注意事项:VSSJA-2型双法兰式松套限位伸缩接头适用于两边均与法兰连接的管路，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内自由伸缩，锁定伸缩量，就可以确保管道的安全运行。

VSSJA-1/BF型单法兰松套限位伸缩接头适用于一边与法兰连接，一边与管道。

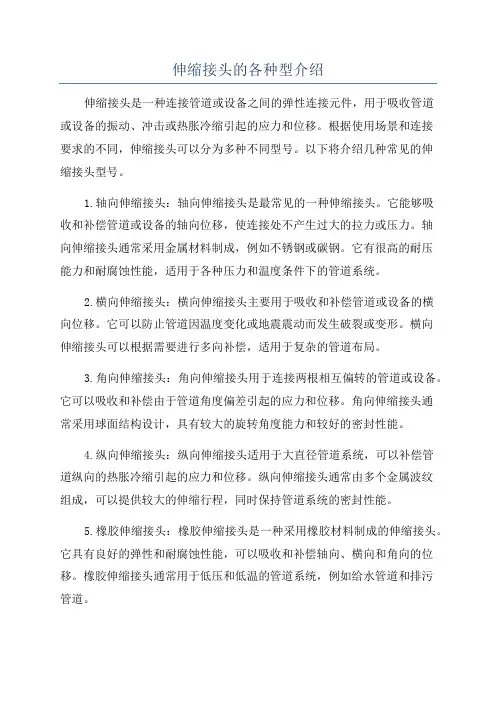

伸缩接头的各种型介绍伸缩接头是一种连接管道或设备之间的弹性连接元件，用于吸收管道或设备的振动、冲击或热胀冷缩引起的应力和位移。

根据使用场景和连接要求的不同，伸缩接头可以分为多种不同型号。

以下将介绍几种常见的伸缩接头型号。

1.轴向伸缩接头：轴向伸缩接头是最常见的一种伸缩接头。

它能够吸收和补偿管道或设备的轴向位移，使连接处不产生过大的拉力或压力。

轴向伸缩接头通常采用金属材料制成，例如不锈钢或碳钢。

它有很高的耐压能力和耐腐蚀性能，适用于各种压力和温度条件下的管道系统。

2.横向伸缩接头：横向伸缩接头主要用于吸收和补偿管道或设备的横向位移。

它可以防止管道因温度变化或地震震动而发生破裂或变形。

横向伸缩接头可以根据需要进行多向补偿，适用于复杂的管道布局。

3.角向伸缩接头：角向伸缩接头用于连接两根相互偏转的管道或设备。

它可以吸收和补偿由于管道角度偏差引起的应力和位移。

角向伸缩接头通常采用球面结构设计，具有较大的旋转角度能力和较好的密封性能。

4.纵向伸缩接头：纵向伸缩接头适用于大直径管道系统，可以补偿管道纵向的热胀冷缩引起的应力和位移。

纵向伸缩接头通常由多个金属波纹组成，可以提供较大的伸缩行程，同时保持管道系统的密封性能。

5.橡胶伸缩接头：橡胶伸缩接头是一种采用橡胶材料制成的伸缩接头。

它具有良好的弹性和耐腐蚀性能，可以吸收和补偿轴向、横向和角向的位移。

橡胶伸缩接头通常用于低压和低温的管道系统，例如给水管道和排污管道。

以上是几种常见的伸缩接头型号，每种型号都有其独特的特点和适用范围。

在选择和使用伸缩接头时，需要考虑管道系统的工作压力、温度、位移以及介质的性质等因素，以确保接头的安全可靠性和耐久性。

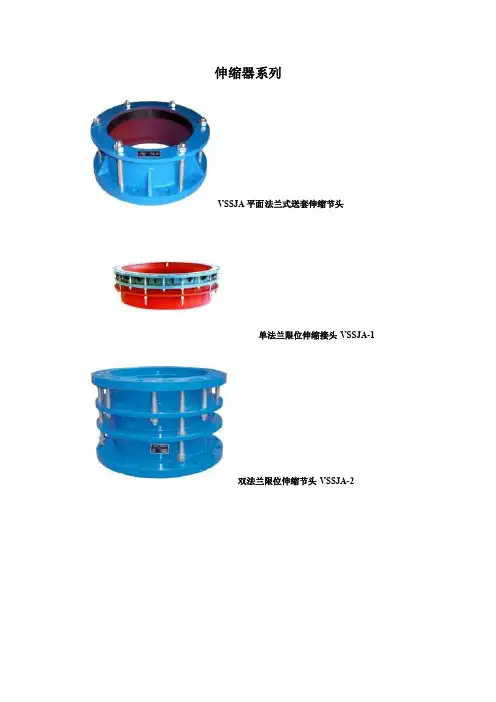

伸缩器系列VSSJA平面法兰式送套伸缩节头单法兰限位伸缩接头VSSJA-1双法兰限位伸缩节头VSSJA-2VSSJAF双法兰传力伸缩接头VSSJAFG单法兰传力伸缩接头SSJB压盖式伸缩接头波纹补偿器SQ4G双盘伸缩器GJQ橡胶伸缩器型号编制说明工作原理及用途松套伸缩接头安装在管道上以后，拧紧螺母，弹性密封圈在螺母、压盖的压力下，依靠相互间的斜度，紧压在管子外围起密封和链接作用。

当温度变化时，管子能在接头中间自由地伸缩，当地基下沉，船舶振动偏斜，它均能确保密封无渗漏，从而达到自动补偿的目的。

VSSJA系列VSSJA平面法兰式送套伸缩节头VSSJA结构图单法兰限位伸缩接头VSSJA-1VSSJA-1结构图双法兰限位伸缩节头VSSJA-2VSSJA-2结构图用途VSSJA型可广泛与蝶阀、闸阀、止回阀、截止阀等配套使用，可降低工程费用能有效解决阀门装卸困难。

主要用于管道与阀门链接，带有限位螺栓，可防止管道在外部作用力及热胀冷缩引起的内部作用较大时，拉脱伸缩接头，造成不必要的管道泄漏事故。

主要部件表主要结构尺寸传力伸缩接头作用及用途该接头能把因自然条件或工作条件造成的管道轴向推力和拉应力，通过螺栓从管道的这一端传递到整个管道，使应力分撒，避免造成管道设备的损坏。

VSSJAFG单法兰传力伸缩接头VSSJAFG结构图VSSJAF双法兰传力伸缩接头VSSJAF结构图主要部件表双盘伸缩器产品性能及用途该伸缩接头采用国标制造，重量轻，补偿量大，结构简单新一代伸缩器，它能有效的补偿管道因热胀冷缩造成的管道位移和折扣。

并能和各种阀门配套使用，使阀门装卸更便捷，使管线运行更安全、可靠，也可根据需要增加限位或防拉脱螺栓。

双盘伸缩器SQ4GSQ4G结构图主要部件表主要结构尺寸橡胶伸缩器GJQ型可曲绕橡胶接头又叫减震器、软接头等。

该产品是金属管道的柔性联接器，由内胶层、棉纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

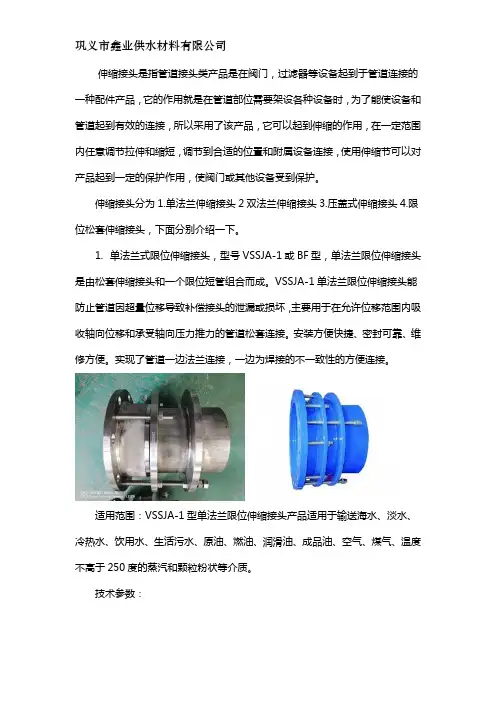

伸缩接头是指管道接头类产品是在阀门，过滤器等设备起到于管道连接的一种配件产品，它的作用就是在管道部位需要架设各种设备时，为了能使设备和管道起到有效的连接，所以采用了该产品，它可以起到伸缩的作用，在一定范围内任意调节拉伸和缩短，调节到合适的位置和附属设备连接，使用伸缩节可以对产品起到一定的保护作用，使阀门或其他设备受到保护。

伸缩接头分为1.单法兰伸缩接头2双法兰伸缩接头3.压盖式伸缩接头4.限位松套伸缩接头，下面分别介绍一下。

1.单法兰式限位伸缩接头，型号VSSJA-1或BF型，单法兰限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。

VSSJA-1单法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

安装方便快捷、密封可靠、维修方便。

实现了管道一边法兰连接，一边为焊接的不一致性的方便连接。

适用范围：VSSJA-1型单法兰限位伸缩接头产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

技术参数：安装说明：VSSJA-1型单法兰限位伸缩接头适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

2.双法兰限位伸缩接头VSSJA-2或B2F型型号产品介绍双法兰限位伸缩接头型号VSSJA-2或B2F型，管道两边法兰的连接方式，安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。

VSSJA-2型双法兰限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。

双法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承适用范围VSSJA-2型双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

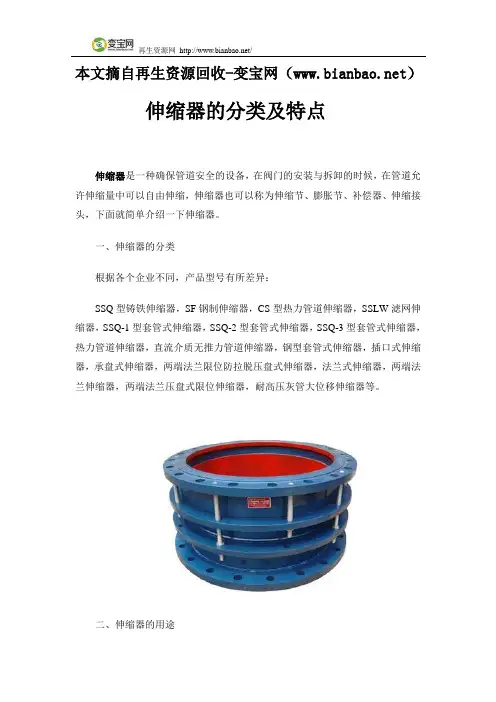

本文摘自再生资源回收-变宝网（）伸缩器的分类及特点
伸缩器是一种确保管道安全的设备，在阀门的安装与拆卸的时候，在管道允许伸缩量中可以自由伸缩，伸缩器也可以称为伸缩节、膨胀节、补偿器、伸缩接头，下面就简单介绍一下伸缩器。

一、伸缩器的分类
根据各个企业不同，产品型号有所差异：
SSQ型铸铁伸缩器，SF钢制伸缩器，CS型热力管道伸缩器，SSLW滤网伸缩器，SSQ-1型套管式伸缩器，SSQ-2型套管式伸缩器，SSQ-3型套管式伸缩器，热力管道伸缩器，直流介质无推力管道伸缩器，钢型套管式伸缩器，插口式伸缩器，承盘式伸缩器，两端法兰限位防拉脱压盘式伸缩器，法兰式伸缩器，两端法兰伸缩器，两端法兰压盘式限位伸缩器，耐高压灰管大位移伸缩器等。

二、伸缩器的用途
伸缩器是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。

可承受管线的轴向压力。

这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀门等管道设备起到一定保护作用。

三、伸缩器的特点
1、伸缩补偿量大
2、承受温度高
3、承受压力大
4、使用寿命长
