双法兰松套传力接头

1.1闸阀、蝶阀、止回阀、伸缩节、可曲挠橡胶接头本节规定了东区水质净化厂及厂外泵站闸阀、蝶阀、止回阀、伸缩节和可曲挠橡胶接头的设计、制造、工厂试验的技术要求。

1.1.1闸阀、蝶阀、止回阀、伸缩节1.1.1.1设备安装地点及技术规格数量闸阀、蝶阀、止回阀和伸缩节安装于污水处理构筑物污水、污泥、空气管路上，作为通断过流介质或切换流道使用，对污水厂运行管理起着重要作用，因此设备的质量必须适应过流介质及环境温度80ºC要求，满足国家相关标准、规范要求和本工程要求技术条件。

注：本表未包括DN≤100的阀门、厂区综合管线和贮泥池及脱水机房的闸门，该部分的闸门由承包人详见招标附图。

1.1.1.2参考标准GB12220-89 通用阀门标志GB/T12252-89 通用阀门供货要求GB12226-89 通用阀门灰铸铁技术条件CJ/13006 铸铁闸门的设计、制造、实验和验收标准CJ/T3006-92 给水排水工程用铸铁闸门标准GB50231-98 机械设备安装工程施工及验收通用规范SZ-06-99 排水工程机电设备安装质量检验评定标准GB12238-89 通用阀门法兰和对夹连接蝶阀GB/T13927-92 通用阀门压力试验GB12221-89 法兰连接金属阀门结构长度CJ/T3049-1995 铁制阀门通用技术要求JB/T7352-94 工业过程控制系统用电磁阀JB/T7387-94 工业过程控制系统用电动控制阀1.1.1.3供货范围总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。

每台阀门、蝶阀、止回阀应成套地配备安全、有效及可靠运行所需的附件和安装所需的固定件。

供货范围包括该设备所有部件的供应及第一册概述及总则规定的各项服务不论本标书是否指明，设备必须的部件也由投标商负责，所需设备历年的备品备件价格单列后计入总投标价中。

手（电）闸阀主要包括：装配完整的闸、阀门。

双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力(盲板力)和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。

双法兰传力接头主要用于泵、阀门等附件的松套连接。

双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力(盲板力)和补偿管路误差，不能吸收轴向位移。

重要用于泵、阀门、管路等附件的松套连接。

我们来看下双法兰管道传力接头的作用。

传力接头主要用于泵、阀门等附件的松套连接。

双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。

重要用于泵、阀门、管路等附件的松套连接。

安装说明由本体，密封圈，压盖，伸缩短管等主要部件组成该产品适用于两边均与法兰连接的管道中安装时调节产品两端与法兰的安装长度，对角均匀拧紧压盖螺栓使用其成为一个整体并有一定的位移量方便。

安装维修时根据现场时根据现场尺寸进行调整。

在工作时可以反轴向推力传递至整个管道。

以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。

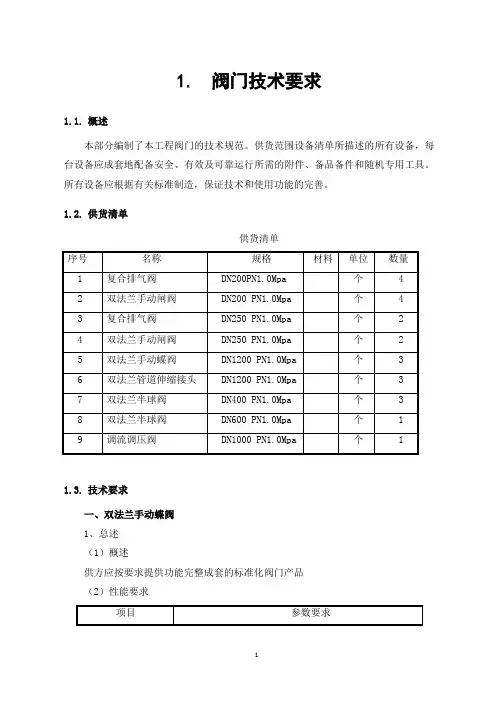

1.阀门技术要求1.1.概述本部分编制了本工程阀门的技术规范.供货范围设备清单所描述的所有设备，每台设备应成套地配备安全、有效及可靠运行所需的附件、备品备件和随机专用工具。

所有设备应根据有关标准制造，保证技术和使用功能的完善。

1.2.供货清单供货清单1.3.技术要求一、双法兰手动蝶阀1、总述（1)概述供方应按要求提供功能完整成套的标准化阀门产品(2）性能要求GB/T17241。

6—98 法兰连接尺寸GB/T13927-92 通用阀门压力试验GB12220 通用阀门标志GB12221 法兰连接金属阀门结构长度GB12227 通用阀门球墨铸铁件技术条件GB1220 不锈钢棒3、结构和材质（1）阀门的描述阀门的设计应能承受作用在蝶阀（关闭状态)上的1.5倍最大压差的负荷。

阀门开启时,阻力系数不大于0.3。

（2）主要零部件材料A、蝶阀的设计、制造符合GB12238-89标准规定。

＊B、蝶阀的结构形式为双偏心结构。

C、橡胶固定形式需达到如下要求：橡胶密封圈采用整体嵌入式固定，使其有一定嵌入自由度，能在一定范围内自身调节密封，在水流冲击下，不松动、不脱落、不渗透。

橡胶密封圈固定在阀盘上。

D、阀轴:阀轴需为不锈钢材料,为减少水阻，阀轴采用二段式结构。

阀轴的轴套需采用自润式轴承，运行中磨擦阻力小，且无需注油。

E、阀瓣:阀瓣为流线型衍架结构，刚性强,流阻小，流阻系数0。

14-0.20，不必从阀门上拆下阀秆、阀瓣便可更换密封圈。

F．阀销采用退销结构,销不得位于阀轴的中心线上，销的数量不得多于两根。

二、双法兰伸缩接头1、总述（1）概述供方应按要求提供功能完整成套的标准化阀门产品2、采用标准所采用的标准应等效于或高于下列标准GB/T12465-2002 管路松套补偿接头GB/T9119—2000 平面、突面板式平焊钢制管法兰S3给水排水标准图集，02S403/PN1。

0MPa钢制法兰大样、尺寸及重量表3、特点、构造及材料（1）特点可拆式双法兰伸缩器具有较高的抗拉和抗压强度，软密封性能优越,装卸方便，管道工作时，通过传力螺栓可以把轴向推力传递至整个管道，避免推力集中于管道的近端，对阀门起到了一定的保护作用.（2）构造可拆式双法兰伸缩器由本体、压盖、密封圈、短管法兰、传力螺杆紧固件组成。

阀门配套伸缩器、软接头一、伸缩接头主要技术规范1.松套限位伸缩接头所采用的标准等效于或高于下列标准：管路松套补偿接头（GB/T12465-2017）整体铸铁管法兰（GB/T17241.6-2008）通用阀门球墨铸铁件技术条件（GB12227-2005）所有伸缩器与流体接触的材料的卫生指标符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的规定。

2.需有防脱拉装置设计，法兰与伸缩器铸在一起，法兰的连接尺寸符合GB/T17241.6-2008的有关规定；不采用钢筒与钢法兰焊接方式。

3.伸缩器本体、压盖、法兰材质为QT450-10或QT400-15球墨铸铁，密封圈采用丁晴橡胶。

外部连接螺栓材质为Q235A碳素钢（镀锌）。

4.防腐采用静电环氧树脂粉末涂装，涂层厚度均匀、色泽均一，涂层表面光洁，无流痕，保证十年不脱落。

涂装前对表面进行吹砂除锈处理，使得表面质量达到GB/T8923-2011《涂装前钢材表面锈蚀等级和除锈等级》中的近白级（Sa2.5级）。

伸缩器的外表面统一采用蓝色涂层。

5.铭牌固定在明显的位置。

铭牌内容包括：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号。

6.检验6.1伸缩器的密封性试验、强度试验、可挠量试验、偏心量试验按GB/T12465-2017 管路松套补偿接头的规定执行；6.2对橡胶圈、伸缩器铸体等原材料进行检测；6.3进行型式试验。

6.4质量验收质量验收对照表2 铭牌应固定在明显的位置。

铭牌内容如下：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号、重量等。

3 防腐采用静电环氧树脂粉末涂装，要求涂层厚度均匀、色泽均一，涂层表面光洁，无流痕。

伸缩器的外表面统一采用兰色涂层（或合同有特别要求）。

4 设计有防脱拉装置，法兰要与伸缩器铸在一起7运输、包装设备有牢固的包装，防腐层不会损坏，能确保设备安全到达交货地点。

内包装采用塑料膜（或塑料泡沫），外包装采用木箱，能确保设备适合长途运输、多次搬运、防雨、防潮等。

技术标准和要求依据设计施工图纸和技术文件要求，本工程项目的材料、设备、施工必须达到以下现行中华人民共和国及省、市、行业的一切有关法规、规范的要求，如下述标准及规范要求有出入则以较严格者为准。

一、施工部分：1、工程测量规范（GB50026-2007）2、地基与基础工程施工及验收规范（GBJ202-83）3、《建筑工程施工质量验收统一标准》GB50300—20014、《建筑地基基础工程施工质量验收规范》GB50202—20025、《地下防水工程质量验收规范》GB50208—20116、《建筑电气工程施工质量验收规范》GB50303—20027、《给水排水管道工程施工及验收规范》GB50268-20088、《施工现场临时用电安全技术规范》JGJ46-2005二、材料部分：（一）球墨铸铁管材及管件1. 执行标准（国家如有新标准，按最新标准执行）：1.1 ISO2531-2009《输水和输气用球墨铸铁管、配件、附件及其接头》1.2 GB/T13295-2013《水及燃气管道用球墨铸铁管、管件、附件》1.3 GB／T1348-2009 《球墨铸铁件》1.4 ISO6892 《金属材料环境温度下拉伸试验》1.5 GB/T228-2002 《金属材料室温拉伸试验方法》1.6 ISO6506 《金属材料布氏硬度测试》1.7 GB/T231-2002 《金属布氏硬度试验方法》1.8 ISO4197 《压力和非压力球墨铸铁管离心水泥砂浆内衬的一般要求》1.9 ISO6600-80《球墨铸铁管、水泥砂浆离心衬里、新拌用砂浆的成分控制》1.10 ISO4633-2002《橡胶密封供水排水和污水管道用密封圈材料规范》1.11 ISO8179 《球墨铸铁管外涂层标准》1.12 GB/T17395-1998 《无缝钢管尺寸，外形，重量及允许偏差》1.13 GB/T18256-2000 《焊接钢管用于确认水压密实性的超声波检测方法》2．技术要求2.1 采用离心铸造工艺；管材及管件应符合ISO2531-2009、GB/T13295-2013标准要求；管体内外须涂敷防腐材料，外表面涂敷沥青、电弧喷锌符合ISO8179标准要求，内衬喷涂水泥砂浆符合ISO4179标准要求；橡胶密封圈应符合ISO4633标准要求。

伸缩器系列VSSJA平面法兰式送套伸缩节头单法兰限位伸缩接头VSSJA-1双法兰限位伸缩节头VSSJA-2VSSJAF双法兰传力伸缩接头VSSJAFG单法兰传力伸缩接头SSJB压盖式伸缩接头波纹补偿器SQ4G双盘伸缩器GJQ橡胶伸缩器型号编制说明工作原理及用途松套伸缩接头安装在管道上以后，拧紧螺母，弹性密封圈在螺母、压盖的压力下，依靠相互间的斜度，紧压在管子外围起密封和链接作用。

当温度变化时，管子能在接头中间自由地伸缩，当地基下沉，船舶振动偏斜，它均能确保密封无渗漏，从而达到自动补偿的目的。

VSSJA系列VSSJA平面法兰式送套伸缩节头VSSJA结构图单法兰限位伸缩接头VSSJA-1VSSJA-1结构图双法兰限位伸缩节头VSSJA-2VSSJA-2结构图用途VSSJA型可广泛与蝶阀、闸阀、止回阀、截止阀等配套使用，可降低工程费用能有效解决阀门装卸困难。

主要用于管道与阀门链接，带有限位螺栓，可防止管道在外部作用力及热胀冷缩引起的内部作用较大时，拉脱伸缩接头，造成不必要的管道泄漏事故。

主要部件表主要结构尺寸传力伸缩接头作用及用途该接头能把因自然条件或工作条件造成的管道轴向推力和拉应力，通过螺栓从管道的这一端传递到整个管道，使应力分撒，避免造成管道设备的损坏。

VSSJAFG单法兰传力伸缩接头VSSJAFG结构图VSSJAF双法兰传力伸缩接头VSSJAF结构图主要部件表双盘伸缩器产品性能及用途该伸缩接头采用国标制造，重量轻，补偿量大，结构简单新一代伸缩器，它能有效的补偿管道因热胀冷缩造成的管道位移和折扣。

并能和各种阀门配套使用，使阀门装卸更便捷，使管线运行更安全、可靠，也可根据需要增加限位或防拉脱螺栓。

双盘伸缩器SQ4GSQ4G结构图主要部件表主要结构尺寸橡胶伸缩器GJQ型可曲绕橡胶接头又叫减震器、软接头等。

该产品是金属管道的柔性联接器，由内胶层、棉纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

管道防护套管的种类有很多种，具体是刚性套管、柔性防水套管、钢管套管及铁皮套管等。

他应用领域也很广，一般就是一段套在其他轴或杆类零件的外面的管件，它的作用也很多，根据不同环境有不同的作用要求，例如：对轴或杆类零件起保护作用的保护套管有起支撑作用的支撑套管，有的套管还可以做滑动轴承用。

其中穿过柔性壁的防水外壳是一种硬件附件，适用于当管道穿过墙壁时具有振荡或严格防水要求的结构。

一般生产公司是根据图册S312和02S404规范制定的科学研究和开发计划。

穿过柔性壁的防水外壳放置在墙壁上。

在非混凝土的情况下，必须更换混凝土墙，外壳必须在墙上固化一次；防水外壳通过柔性壁广泛应用于建筑，化工，钢铁，自来水，污水处理等单位。

穿过墙壁的刚性防水外壳是带有翼环的钢管（钢板制成的环放置在钢管中）并安装在墙壁上（主要是混凝土墙））。

它用于穿过墙壁的一般管道，这有利于墙壁的防水，并且通过墙壁是柔性的。

除了外翼环之外，防水壳体还具有保持环等。

法兰的内部法兰在游戏中出售。

它也可以单独驱动。

它用于具有冲击吸收要求的管道，例如连接到泵的管道。

无论是通过柔性墙的防水外壳还是穿过墙壁的刚性防水外壳，它都可用于穿过建筑物墙壁的管道，具有振荡或严格的防水要求，通常用于建筑，化学品，钢铁，自来水，污水。

加工等单位。

以上就是河南中天管道配件有限公司分享的全部内容，希望对大家有所帮助。

该公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。

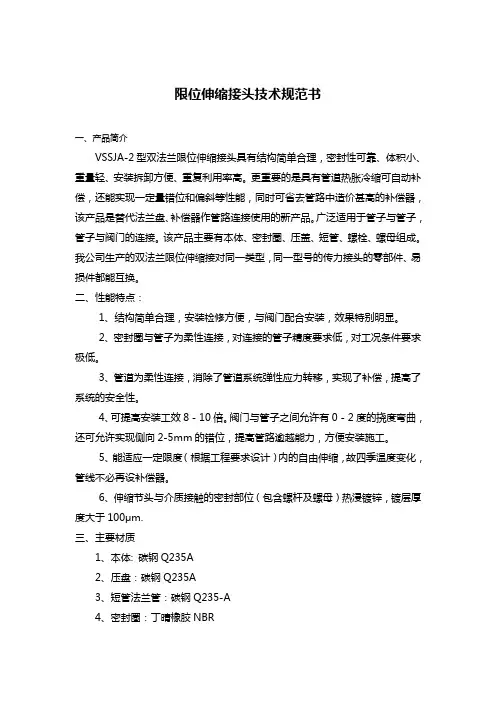

限位伸缩接头技术规范书一、产品简介VSSJA-2型双法兰限位伸缩接头具有结构简单合理，密封性可靠、体积小、重量轻、安装拆卸方便、重复利用率高。

更重要的是具有管道热胀冷缩可自动补偿，还能实现一定量错位和偏斜等性能，同时可省去管路中造价甚高的补偿器，该产品是替代法兰盘、补偿器作管路连接使用的新产品。

广泛适用于管子与管子，管子与阀门的连接。

该产品主要有本体、密封圈、压盖、短管、螺栓、螺母组成。

我公司生产的双法兰限位伸缩接对同一类型，同一型号的传力接头的零部件、易损件都能互换。

二、性能特点：1、结构简单合理，安装检修方便，与阀门配合安装，效果特别明显。

2、密封圈与管子为柔性连接，对连接的管子精度要求低，对工况条件要求极低。

3、管道为柔性连接，消除了管道系统弹性应力转移，实现了补偿，提高了系统的安全性。

4、可提高安装工效8－10倍。

阀门与管子之间允许有0－2度的挠度弯曲，还可允许实现侧向2-5mm的错位，提高管路逾越能力，方便安装施工。

5、能适应一定限度（根据工程要求设计）内的自由伸缩，故四季温度变化，管线不必再设补偿器。

6、伸缩节头与介质接触的密封部位（包含螺杆及螺母）热浸镀锌，镀层厚度大于100μm.三、主要材质1、本体: 碳钢Q235A2、压盘：碳钢Q235A3、短管法兰管：碳钢Q235-A4、密封圈：丁晴橡胶NBR5、螺栓: 碳钢Q235A6、螺母：碳钢Q235A四、执行标准1、GB4457-4460-84 机械制图2、GB1182-1184-96 形态和位置公差3、GB/T12465-1996 管路松套伸缩接头4、GB/T17241.6-98 整体铸铁管法兰5、GB900-88 螺柱6、GB41-86 螺母7、GB/T9876-98 给排水管道用橡胶密封胶料8、GB/T3013-93 给水输配专用管件9、GB50268-97 给水排水管道工程施工及验收规范10、GB/Z343-84 热浸锌通用工艺11、GB/T13384-92 机电产品包装通用技术条件12、GB191 包装储运图示标志13、GB/T13384 设备包装规程五、主要技术参数1、公称压力：1.0MPa2、壳体试验：公称压力的1.5倍3、压力试验：公称压力的1.25倍4、可挠度试验：2º5、偏心错位量试验2-5mm6、介质：水、油、污水7、适用温度：≤135℃六、试验要求：1、伸缩器出厂前在厂内进行强度试验，试验压力为额定压力的1.5倍，保压5分钟，以无渗漏和无结构损伤为合格。
